Полупроводниковые наборные осветительные элементы применяют для работы низкое напряжение 12В. Дабы запитать их от одно- либо трехфазной сети (220/380 вольт) будет нужно трансформатор для светодиодной ленты либо блок питания. Дальше пойдет речь об главных видах преобразователей напряжения, принципах их работы и особенностях выбора.

Что такое светодиодная лента?

Хоть какой современный человек, при выборе схемы и типа освещения, пробует соединять следующие главные причины:

• Низкое потребление электроэнергии. Это разумно, ибо цены на энергоэлементы повсевременно вырастают, равно как и их потребление,
• Высочайший уровень освещения. Этот аспект является производным от предшествующего или тесновато связанным с ним. Если перефразировать это утверждение, то при подмене, к примеру, лампы накалывания 100 Вт на перспективное устройство, уровень освещенности должен оставаться на том же уровне либо быть выше него,

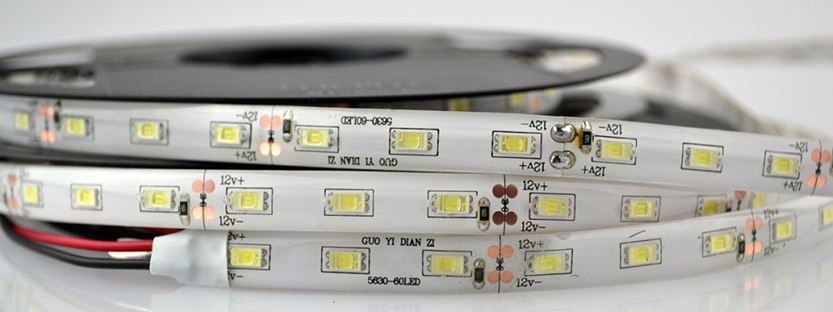

Сама лента представляет собой довольно гибкую интегральную схему стандартной шириной от 8 до 20 мм при длине 5 м. На ней размещаются медные дорожки, по которым на светодиоды подается электрический ток. Размещение происходит с помощью специального припоя на равноудаленном расстоянии друг от друга. Суммарная толщина ленты с напаянными полупроводниковыми элементами составляет порядка 2-3 мм. Геометрические размеры светодиодов заложены в их маркировке. У модели SMD3528 они составляют 3,5 мм×2,8 мм.

Не считая светодиодов в схему врубаются ограничивающие ток резисторы. Соединение происходит последовательно: группа светодиодов (обычно, 3 шт), а потом группа резисторов. Количество последних определяется исходя из уровня рассеиваемого тепла.

Назначение и систематизация трансформаторов

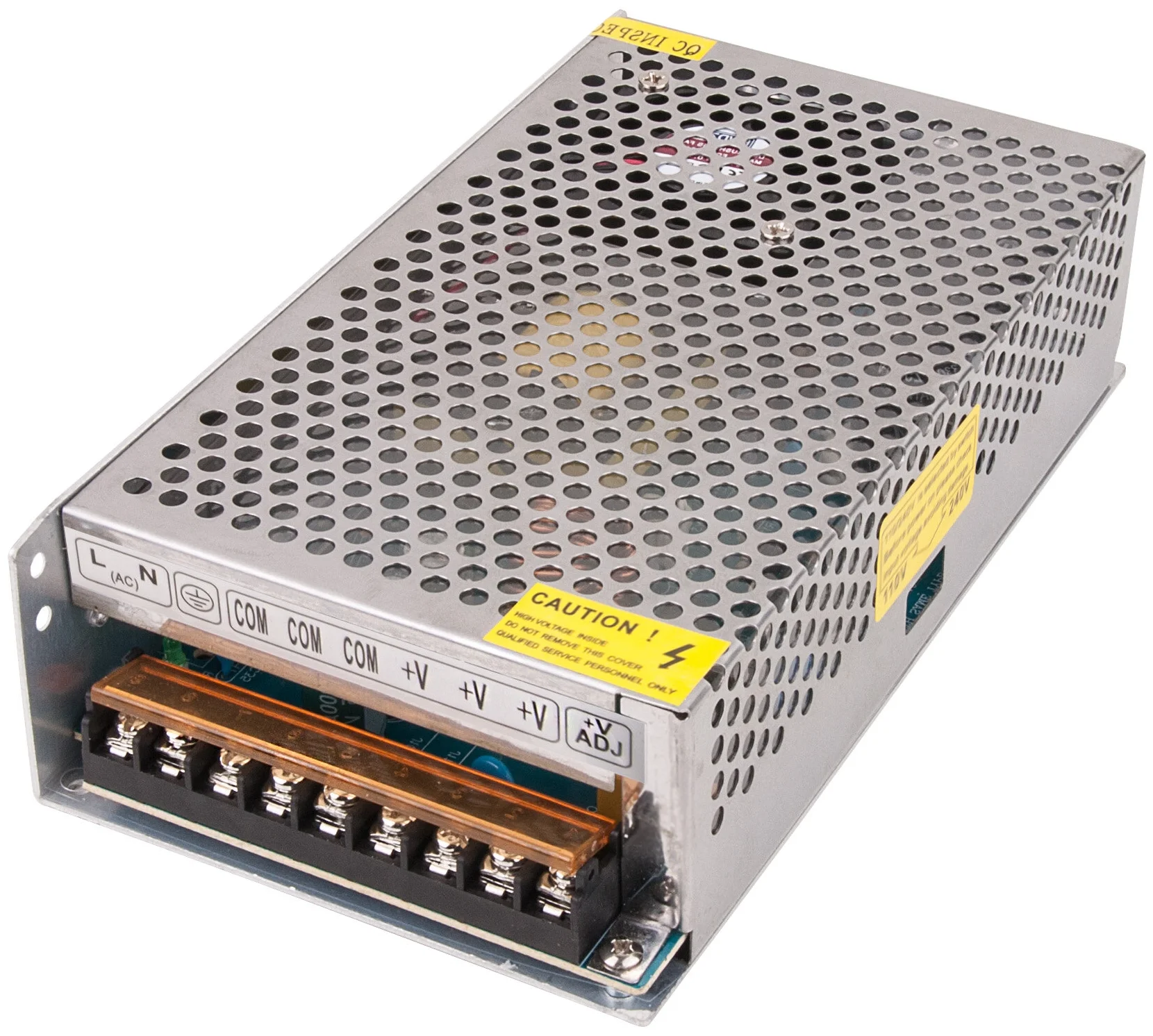

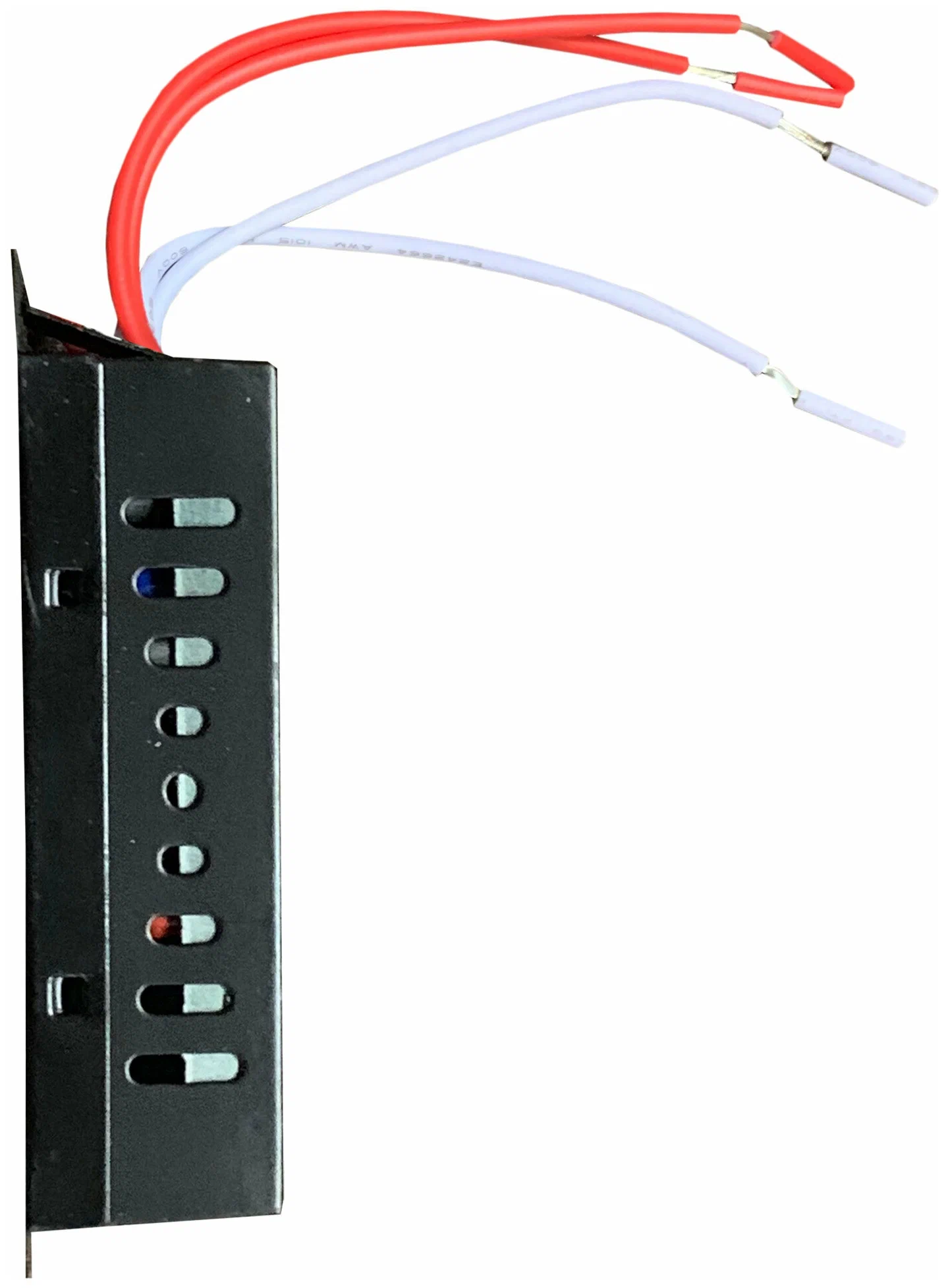

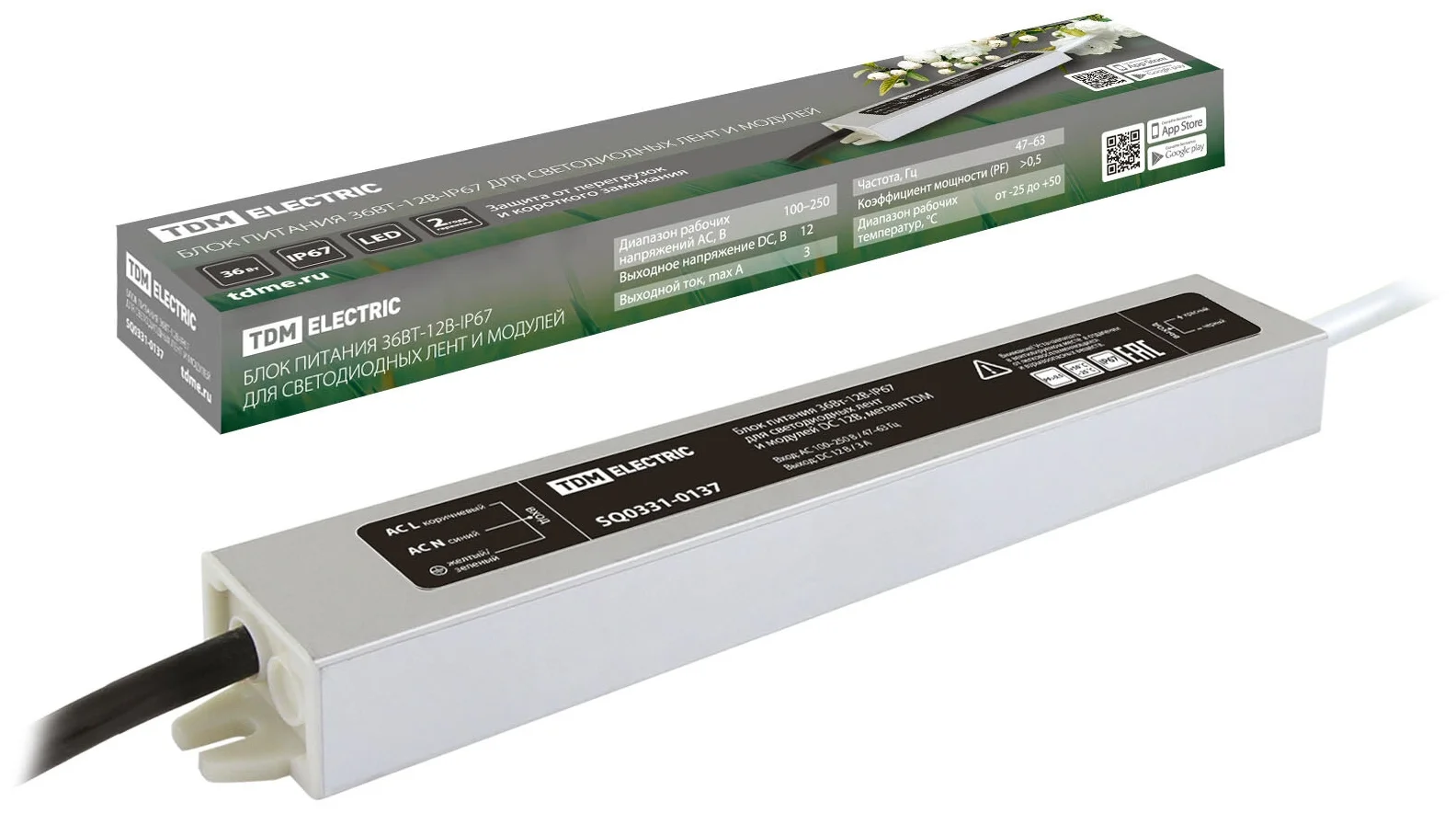

Главное назначение блока питания либо трансформатора заложено в его заглавии – преобразование сетевого напряжения с 220 вольт до 12В. На практике применяются четыре главных вида блоков:

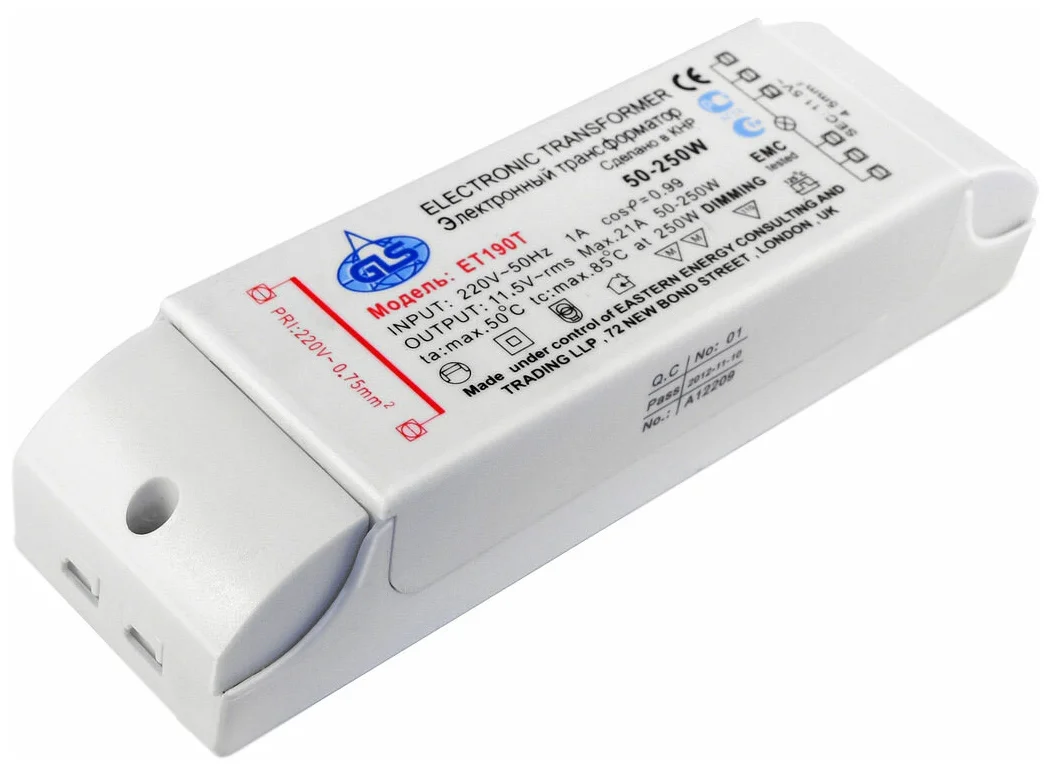

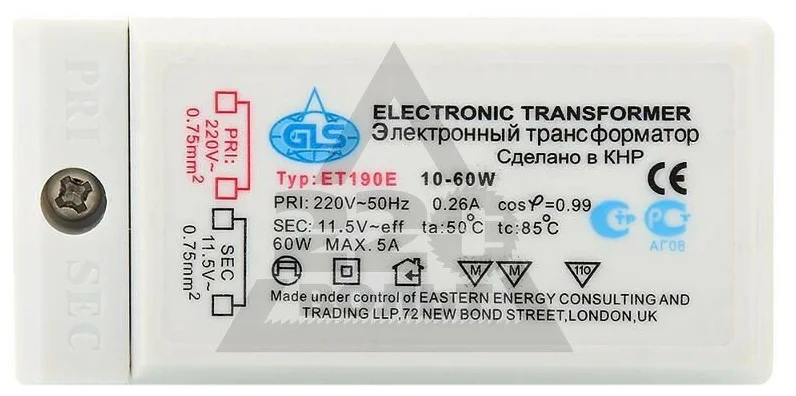

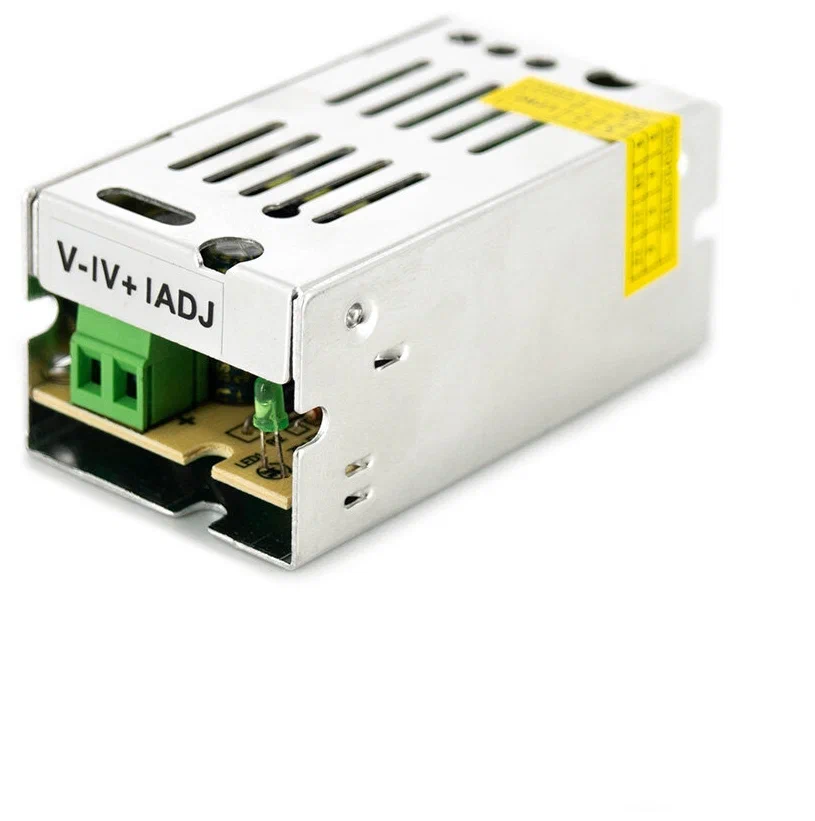

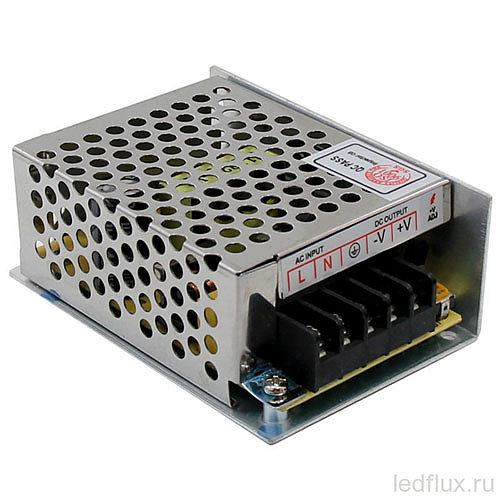

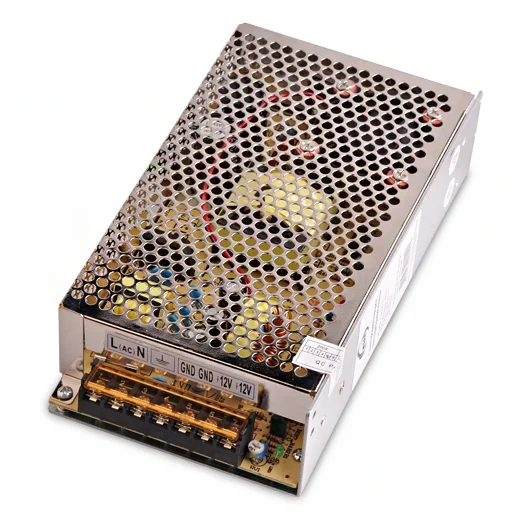

В пластмассовых корпусах. Основным их достоинством закономерно является компактность, представительный внешний облик и малый вес. Можно также упомянуть и плотность, но она сразу приводит к появлению головного недочета таких систем – трудности термообмена. Это прямо ограничивает мощность осветительного устройства, какой можно подключить. На рисунке справа можно созидать блок на 12 вольт, В дюралевых корпусах. В сопоставлении с предшествующим видом, более дорогой и увесистый. Но герметичный железный корпус напротив не утрудняет, а содействует термообмену. Такие приборы более крепкие, надежные и долговременные. Они устойчивы к нехорошему воздействию наружной среды, потому применяются во наружной маркетинговой продукции, Открытого типа. Более массовый и дешевенький, ввиду собственной простоты, вариант трансформатора. Более габаритный, ежели прошлые модели, к тому же имеет наименее представительный внешний облик. Также имеют достаточно малый уровень пыле- и влагозащищенности (если они вообщем предусмотрены устройством), Малогабаритного типа. Небольшой, обычный конструктивно и в эксплуатации устройство, где реализован принцип нестационарного монтажа. Мощность их не превосходит 60 Вт. Применяются для питания лент стандартной длины (менее 5 м). Таковой блок до боли просто подключить, что является основным его достоинством.

Принципы подбора и расчета трансформаторов на 12 и 24 В

Так как светодиодная лента является расходным материалом, а не комплектным изделием, то блок питания к ней нужно выбирать, исходя из следующих критериев:

1. Рабочее напряжение. В массовом производстве применяются ленты на 12 и 24 вольт. Найти его можно по каталожным картам, где указаны все их технические свойства,
2. Потребляемая мощность. Этот аспект нужен из суждения обычной работы освещения, без перегрева трансформатора. Тут опять-таки придется обратиться к техническим данным, а поточнее, к такому параметру, как удельная мощность на каждый метр светодиодной ленты,
3. Степень пыле-, влагозащищенности. Этот аспект важен, исходя из критерий эксплуатации, поточнее, места установки. В гостиной этим параметром можно свободно пренебречь, тогда как подсветка в ванной либо на улице прямо обязует к поиску защищенных решений.

А сейчас попробуем высчитать нужные характеристики и избрать блок питания для упомянутой ранее светодиодной ленты типа SMD 3528. Как помнится, из обозначения мы можем найти размеры отдельного светодиода (3,5 мм×2,8 мм), но они никак не оказывают влияние на расчет блока. Потому, обратившись к техническим чертам определяем главные аспекты:

• Напряжение – 12В,
• Удельная мощность – 4,8 Вт/м.

Исходя из этого можно найти, что рабочим, выходным напряжением трансформатора должно быть 12 вольт. Расчет мощности ведется с учетом длины ленты, которую нужна запитать. Например, нужно подключить к сети 4-метровую светодиодную ленту. Высчитать нужную мощность с учетом 25-процентного припаса можно по формуле:

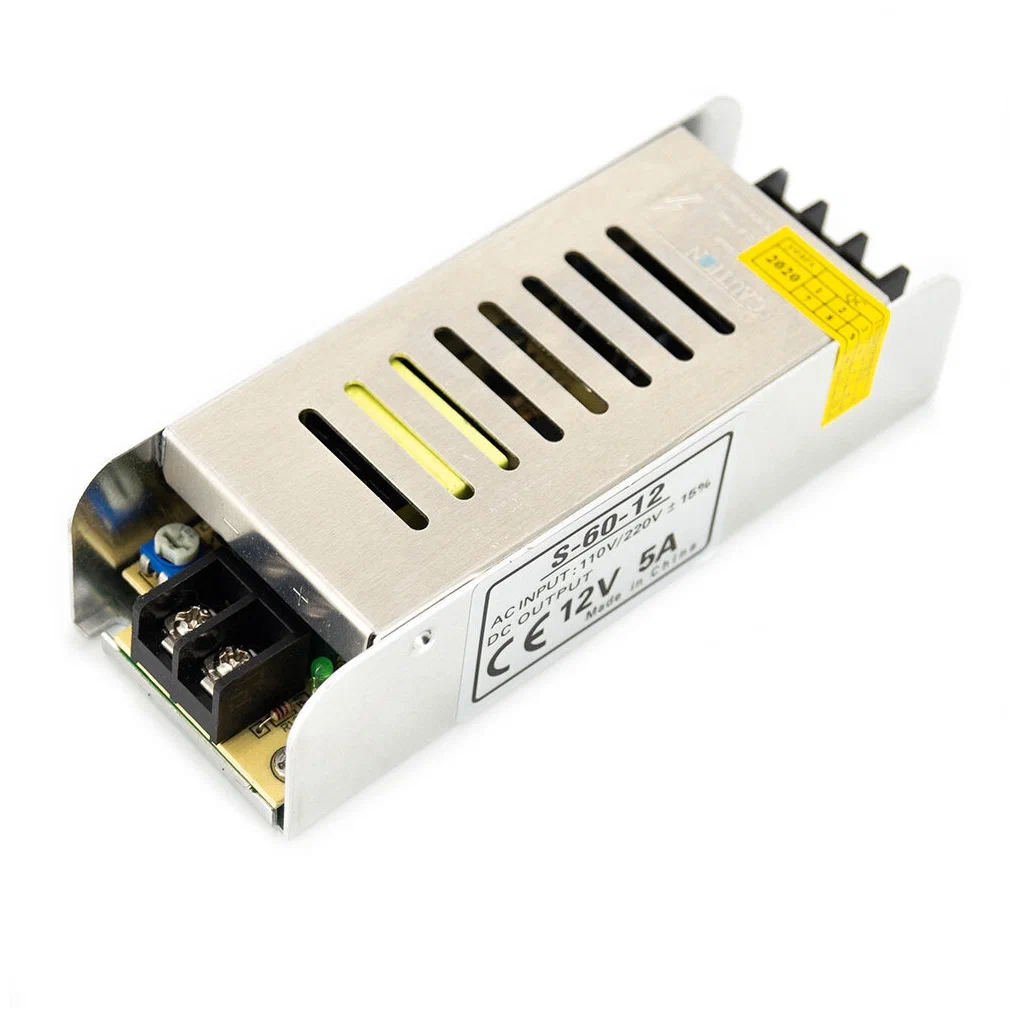

Беря во внимание это, по каталогам трансформаторов необходимо подобрать блок с наиблежайшей большей мощностью, к примеру, PV-30 (12В, 30Вт). Так как он собран в герметичном дюралевом корпусе, это позволяет применять его в критериях завышенной влажности, а улице.

Как подключить ленту: обзор схем

Невзирая на все выше произнесенное и тривиальные технические ограничения по напряжению (12 либо 24 вольт), светодиодную ленту можно подключить через блок питания либо без него (бестрансформаторное подключение).

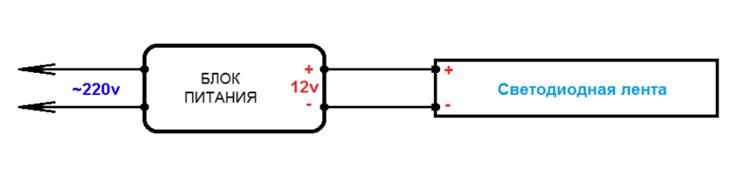

Обычная трансформаторная схема подключения на 12 В смотрится следующим образом:

Схема эта реализована для обычный одноцветной ленты, на торцах которой контакты обозначены знаками «+» и «−». Она реализуется тогда, когда общая длина не превосходит стандартных 5 м. В неприятном случае нужно прибегать к наращиванию осветителей, соединяя их контакты. Необходимо подчеркнуть, что схема последовательного соединения фактически не реализуется из-за падения напряжения, также увеличения токов, снижающих срок службы светодиодов. Выходом из сложившейся ситуации может стать параллельная запитка 2-ух участков от 1-го трансформатора на 12 либо 24 В с большей мощностью, либо параллельная работа на 2-ух малогабаритных блоках для каждой из лент.

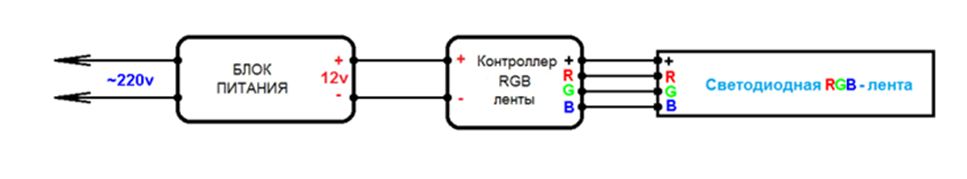

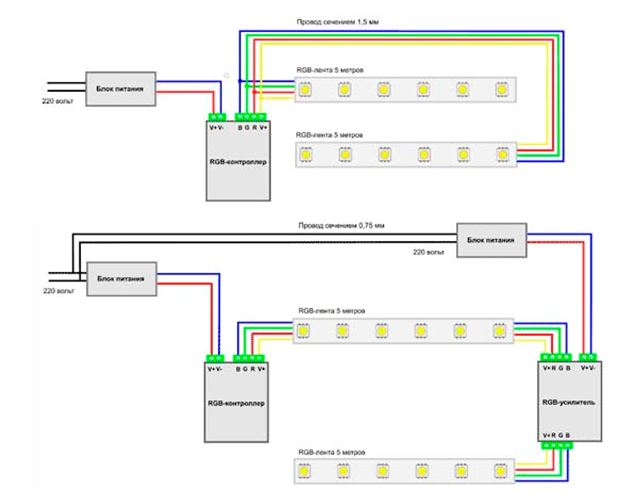

Если же применяется трехцветная RGB лента, то после блока питания на 12 либо 24 В придется включить электронный контроллер. Он имеет четыре контактных выхода: три – на любой из цветов и один – на общее питание светодиодной ленты.

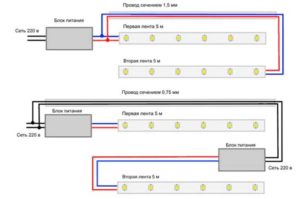

По мере надобности подключить несколько лент, длиной более 5 м, прибегают к этим же приемам.

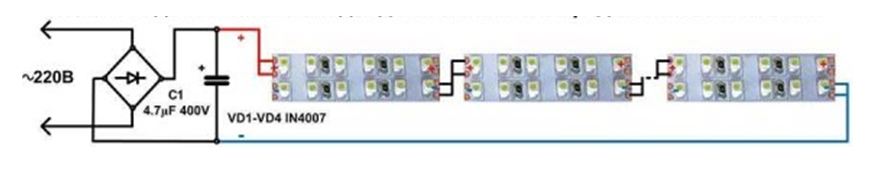

Подключить осветитель бестрансформаторным методом можно, основываясь на принципе оборотного соединения светодиодов (плюс с минусом). В данном случае переменный ток 220 вольт не принесет вреда для 12В лент, но может появиться риск пробоя в момент подачи напряжения. Дабы этого избежать, в схему вводят диодный выпрямитель, который дополнительно будет сглаживать мигание отдельных участков.

При таковой схеме существует риск прикосновения к обнаженным контактам в местах соединения, потому в массовом производстве она не реализуется.

Трансформаторы для светодиодных ламп 12в в Москве –найдено 249 продуктов -249 продуктов

INTELLIGENT ARLIGHT Диммер DALI-201-25W-SUF (230V, 250-1050mА) Диммер DALI для осветительных приборов. Выбор значения выходного тока осуществляется резистором из копмлекта поставки. Маленький пусковой ток 5А. Вход 100-240V AC , выход 250-1050mA 15-50V DC (зависимо от вых. тока). данные с Yandex Маркета

от 323 ₽ в 4 магазинах

Тип: трансформатор, модель/выполнение: статический, выход. мощность (мин): 35 Вт, выход. мощность (макс): 105 Вт, номин. напряжение (мин): 220 В, номин. напряжение (макс): 220 В, тип лампы: галогенная лампа, выходной ток (мин): 6000 мА, выходной ток (макс): 6000 мА, вых. данные с Yandex Маркета

вид трансформатора: электронный, мощность: 60 Вт, входное напряжение: 220 В, выходное напряжение: 12 В данные с Yandex Маркета

данные с Yandex Маркета

от 1 059 ₽ в 5 магазинах

Тип: LED-драйвер / контроллер, модель/выполнение: статический, корпус: железный корпус, выход. мощность (мин): 250 Вт, выход. мощность (макс): 250 Вт, номин. напряжение (мин): 175 В, номин. напряжение (макс): 240 В, тип лампы: светодиод. (LED), выходной ток (мин). данные с Yandex Маркета

Вид трансформатора: электронный, механизм работы: понижающий, мощность: 150 Вт, входное напряжение: 220 В, выходное напряжение: 12 В, частота входной сети: 50 Гц данные с Yandex Маркета

данные с Yandex Маркета

вид трансформатора: электронный, мощность: 250 Вт, входное напряжение: 220 В, выходное напряжение: 12 В данные с Yandex Маркета

Вид трансформатора: электронный, механизм работы: понижающий, мощность: 60 Вт, входное напряжение: 220 В, выходное напряжение: 12 В, частота входной сети: 50 Гц данные с Yandex Маркета

Производитель: Lightstar данные с Yandex Маркета

Тип: LED-драйвер / контроллер, модель/выполнение: статический, корпус: железный корпус, выход. мощность (мин): 60 Вт, выход. мощность (макс): 60 Вт, номин. напряжение (мин): 110 В, номин. напряжение (макс): 240 В, тип лампы: светодиод. (LED), выходной ток (мин): 50. данные с Yandex Маркета

данные с Yandex Маркета
данные с Yandex Маркета
Производитель: OSRAM данные с Yandex Маркета
данные с Yandex Маркета

Тип: LED-драйвер / контроллер, модель/выполнение: статический, корпус: железный корпус, выход. мощность (мин): 15 Вт, выход. мощность (макс): 15 Вт, номин. напряжение (мин): 110 В, номин. напряжение (макс): 240 В, тип лампы: светодиод. (LED), выходной ток (мин): 12. данные с Yandex Маркета

INTELLIGENT ARLIGHT Диммер DALI-201-40W-SUF (230V, 350-1400mА) Диммер DALI для осветительных приборов. Выбор значения выходного тока осуществляется резистором из комплекта поставки. Маленький пусковой ток 5А. Вход AC 100-240V AC, выход 350-1400mA 15-50V DC (зависимо от вых. ток. данные с Yandex Маркета

данные с Yandex Маркета

Понижающие электронные трансформаторы TDM 250W(Народный) используются для подключения низковольтных галогенных ламп (12V) и светодиодных осветительных приборов (рассчитанных на переменное напряжение). Трансформатор является независящим преобразователем напряжения и служит для пони. данные с Yandex Маркета

В веб магазине Электро Ом, скидки для оптовиков, подробности у менеджеров. Для удобства оформляйте заказ Трансформатор электронный для светодиодной ленты 6W 12V (драйвер) данные с Yandex Маркета

Вид трансформатора: электронный, механизм работы: понижающий, мощность: 105 Вт, входное напряжение: 230 В, выходное напряжение: 12 В, частота входной сети: 50 Гц данные с Yandex Маркета

Для подключения питаемых устройст имеются клеммы с винтообразными креплениями, а нанесенная маркировка позволяет создавать установка даже людям без специального образования. Блок питания для светодиодных лент 12 вольт имеет класс защиты IP20, потому должен устанавливаться в ме. данные с Yandex Маркета

Трансформатор электронный для светодиодной ленты 6W 12V (шнур 1.2 м) (драйвер), DM105 данные с Yandex Маркета

данные с Yandex Маркета

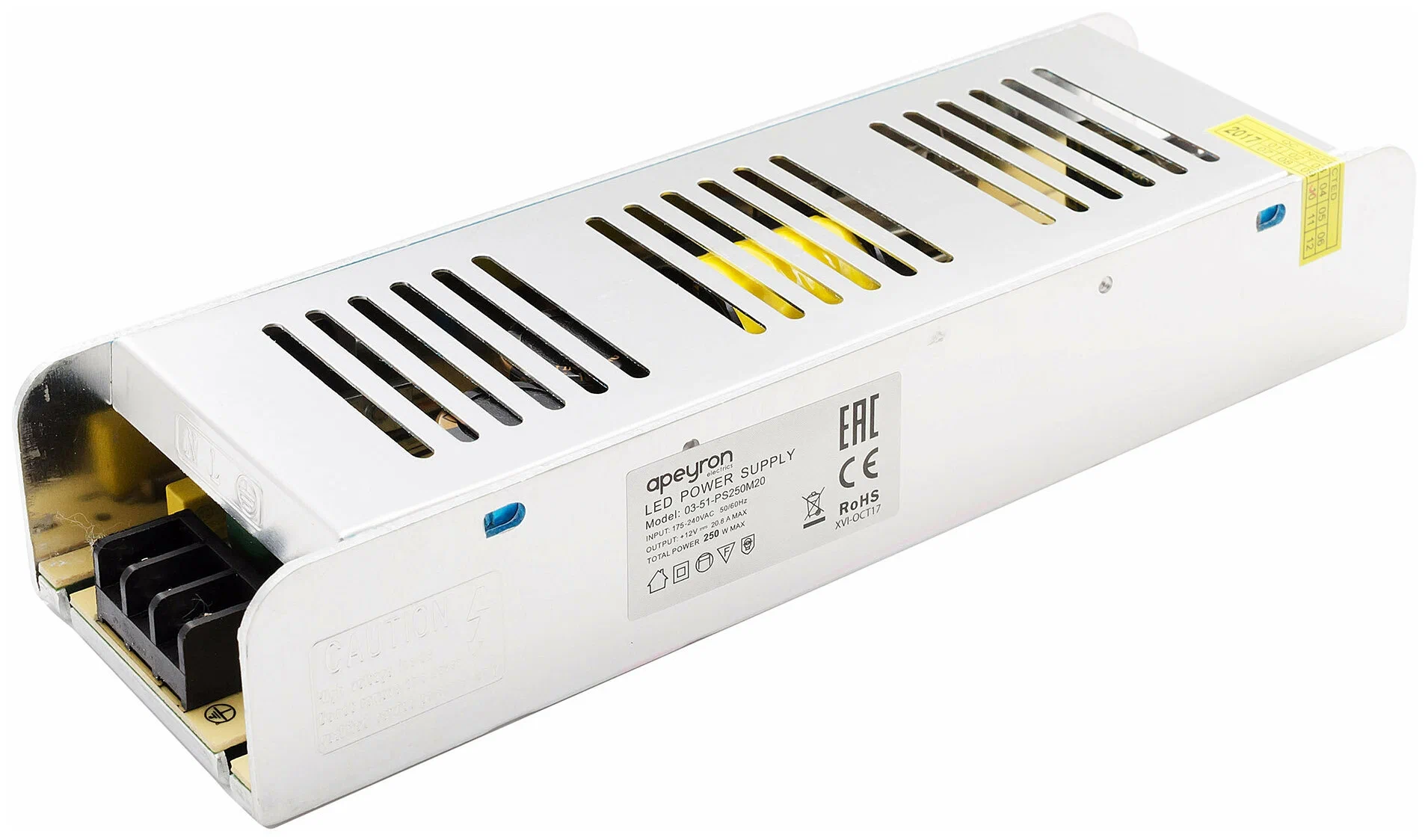

Понижающий трансформатор APEYRON 12В, 20-60Вт, 7335х25мм, металл, черный 03-83 данные с Yandex Маркета

Производитель: OSRAM данные с Yandex Маркета
Официальная дистрибьюция бренда Feron данные с Yandex Маркета

вид трансформатора: электронный, мощность: 150 Вт, входное напряжение: 220 В, выходное напряжение: 12 В данные с Yandex Маркета

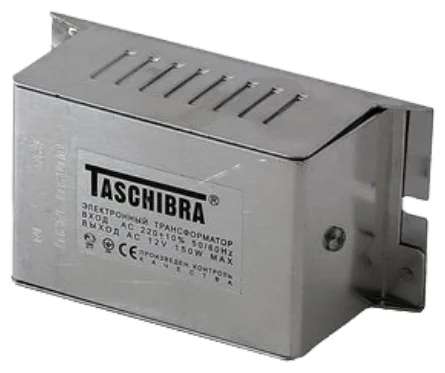

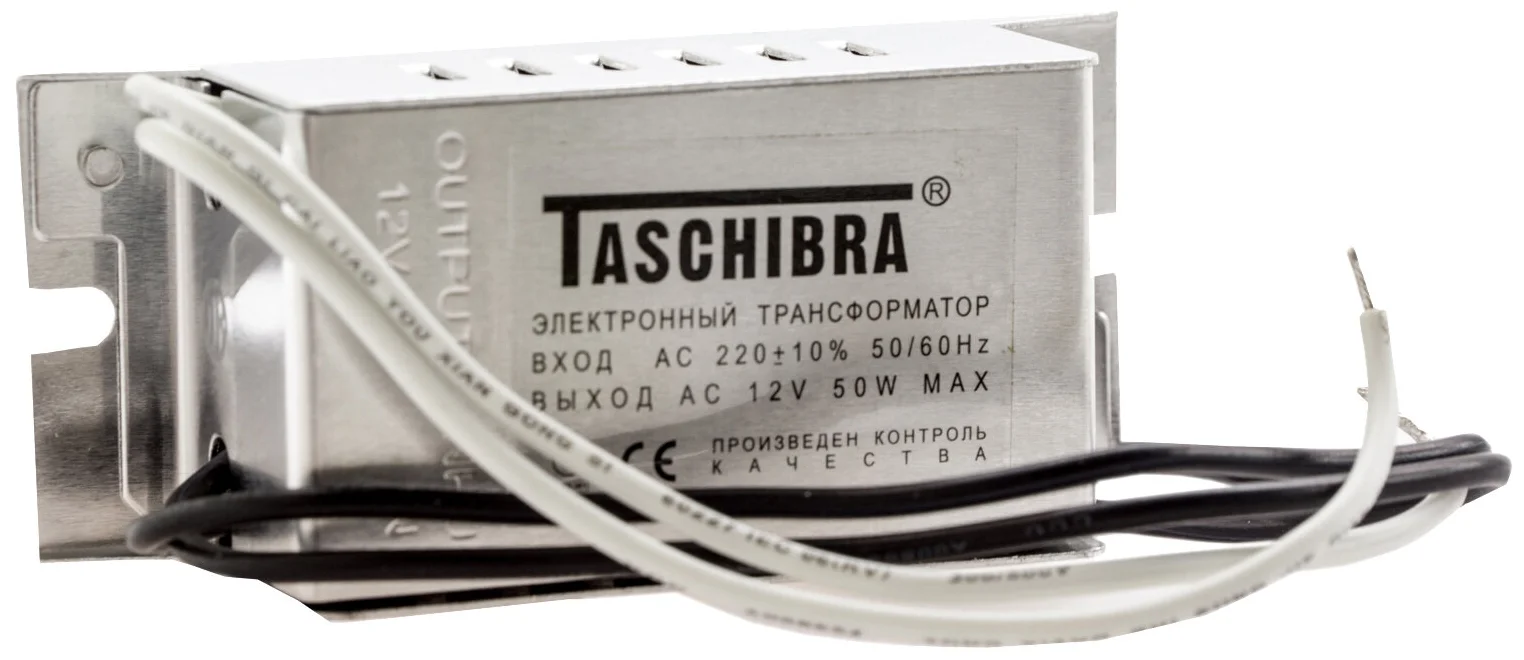

Производитель: TASCHIBRA данные с Yandex Маркета
Производитель: OSRAM данные с Yandex Маркета
Производитель: OSRAM данные с Yandex Маркета
данные с Yandex Маркета

вид трансформатора: электронный, мощность: 105 Вт, входное напряжение: 220 В, выходное напряжение: 12 В данные с Yandex Маркета

ЭПРА (источник питания) для светодиодных осветительных приборов от производителя DesignLed с функцией диммирования, позволяет поменять яркость источника света данные с Yandex Маркета

данные с Yandex Маркета

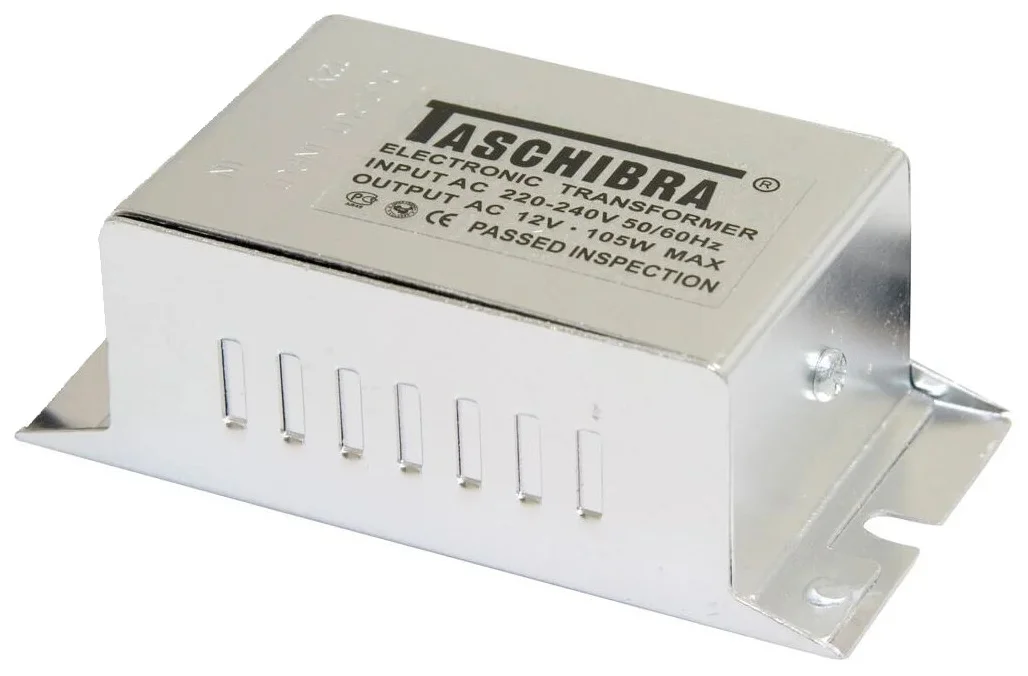

Понижающие электронные трансформаторы Taschibra 105W(Ташибра) используются для подключения низковольтных галогенных ламп (12V) и светодиодных осветительных приборов (рассчитанных на переменное напряжение). Трансформатор Ташибра является независящим преобразователем напряжения и сл. данные с Yandex Маркета
