Ток утечки — это физическое явление Возможно, вы слышали термин «ток утечки» или «ток утечки на землю», но может ли кто-нибудь объяснить, что это такое? Что вызывает ток утечки, что делает его опасным и как его можно устранить? На эти вопросы мы и попытаемся ответить.
Во-первых, для образования тока утечки, как и для любого проводящего тока, требуется замкнутая цепь. Нагрузкой здесь может быть практически любой проводящий объект: человеческое тело, ванна, труба, часть электропроводки и так далее. И если ток утечки слишком высок, это может нанести вред здоровью людей. Вот почему важно знать об этом явлении.

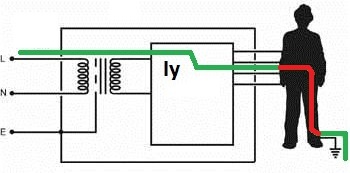

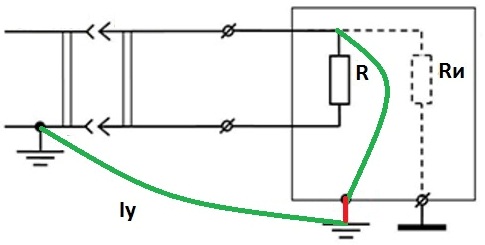

На этой схеме показан путь тока утечки по телу человека. В этом примере, почему ток следует за телом? Потому что сопротивление между корпусом и токоведущей частью электроустановки по какой-то причине уменьшается.
Если корпус установки с поврежденной изоляцией заземлен, ток утечки направится к земле и из-за тепла в месте контакта корпуса с землей возникнет пожар.
Ток утечки на землю будет нагревать место соединения заземляющего проводника с корпусом, что является пожароопасным. Если это произойдет, например, в районе горных разработок, где существует высокий риск выброса горючих взрывоопасных газов или других легковоспламеняющихся веществ, это может привести к большой трагедии.
Для сетей с глухими нейтралами вышеперечисленные проблемы, к сожалению, типичны. Но есть и не менее опасная возможность. Трехфазная сеть с изолированной нейтралью характеризуется тем, что при повреждении хотя бы одной фазы ток утечки между фазами проходит через изоляторы, корпус, опору ЛЭП и через землю.
Сопротивление изоляторов и полюсов, соединенных параллельно, пропорционально их количеству, и при повреждении изоляции шаговое напряжение может превысить безопасное для человеческого организма значение. В любом случае, если предел тока утечки превышен, необходимо искать источник неисправности и срочно устранить утечку.
Поэтому величина тока утечки связана с сопротивлением изоляции проводника, которое может быть высоким или низким, если изоляция повреждена.
В любом случае, через любой изолятор всегда протекает очень маленький, но реальный ток от запитанной части находящейся под напряжением установки к земле или к другой фазе.
Безопасные значения токов утечки определены и приведены в документации на соответствующее оборудование, однако при эксплуатации оборудования в агрессивных средах возможно повреждение изоляции и последующее увеличение тока утечки. Для предотвращения неприятных последствий необходимо использовать «устройства защиты от утечек».
СКР

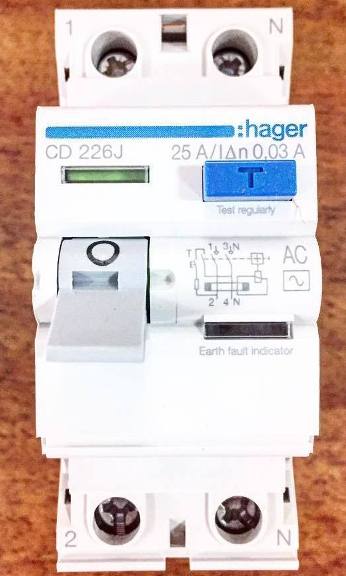

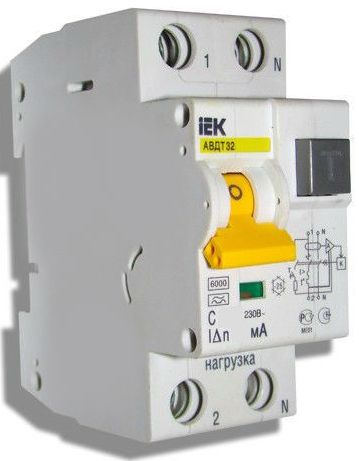

Чтобы защитить себя и свою семью от поражения электрическим током и дополнительных расходов, связанных с утечкой в землю, необходимо использовать устройство защитного отключения (УЗО) — устройство защитного отключения (автоматический выключатель, совмещенный с УЗО), которое срабатывает и отключает всех пользователей, как только происходит утечка.
Об УЗО на нашем сайте.
Токи утечки в доме
Токи утечки могут вызвать проблемы в доме — этот термин часто используется некоторыми людьми, но понимают ли они этот процесс и осознают ли его потенциальную опасность? В конце концов, ток течет от фазы к земле, через проводящие предметы, такие как металлические трубы, корпуса стиральных машин, ванны, батареи и так далее — предметы, которые обычно не предназначены для проведения тока.
Старые изоляторы, оплавленные изоляторы, частые перегрузки или механические повреждения изоляторов — вот лишь несколько причин сомневаться в наличии токов утечки. Любое нарушение изоляции может привести к возникновению токов утечки в доме и создать опасность для жильцов.
Давайте рассмотрим, как защитить себя от этих вредных явлений в доме.
Прежде всего, необходимо понять, что идеальной изоляции не существует. Конечно, изоляция без дефектов не опасна, но даже слегка поврежденная изоляция может представлять серьезную угрозу.

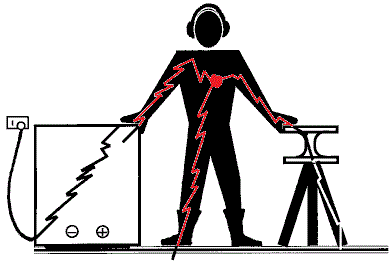

Прикосновение к корпусу стиральной машины, оболочке кабеля или просто к вилке, где ток протекает через поврежденную изоляцию, может привести к серьезной травме или даже смерти.
Менее опасным, но не менее неприятным симптомом утечки электричества является увеличение потребления электроэнергии — ток проходит через счетчик, даже если электроприборы в квартире или доме полностью выключены.
Вы уезжаете в отпуск и, вернувшись, обнаруживаете, что ваш холодильник израсходовал много электроэнергии. Но дело вовсе не в холодильнике, а где-то в неисправном изоляторе.
Поняв природу тока утечки, можно легко устранить неисправность при подозрении на проблему. Что может быть причиной такого подозрения?
Например, прикосновение к электронагревателю будет сопровождаться слабым ударом током, или прикосновение к стиральной машине в ванной во время мытья рук вызовет аналогичные ощущения. Это явный признак того, что где-то в приборе неисправен изолятор. Вам нужно искать «утечку».
Проще всего это сделать в домашних условиях с помощью мультиметра или индикаторной отвертки. Или измерьте сопротивление с помощью мегомметра, если он есть под рукой. Конечно, не у каждого обычного человека есть дома мегомметр, поэтому давайте рассмотрим самые простые возможности.
Проверка герметичности с помощью индикаторной отвертки
Устройства с токопроводящей оболочкой — такие как холодильники, стиральные машины, водонагреватели — можно очень просто проверить на наличие тока утечки с помощью индикаторной отвертки.
Осторожно прикоснитесь индикаторной отверткой к корпусу подключенного прибора, так же как вы проверяете фазу в розетке. Если индикатор слегка светится, это явный признак утечки — следует обратить внимание на повреждение изоляции и, что не менее важно, проверить подключение заземляющего проводника от розетки к корпусу прибора, если такое подключение есть, а также проверить общее заземление.
Проверка проводников с помощью омметра
Другой способ проверки целостности изоляции внутри прибора — использование мультиметра. Отключите проверяемый прибор от сети, включите мультиметр в режим омметра и установите предел измерения на 20 мегаом.
Измерьте сопротивление между корпусом прибора и вилкой (между корпусом и каждым контактом вилки). Сопротивление должно быть более 20 мегаом — вне шкалы.
Если у вас есть мегомметр, вы можете использовать его для измерения изоляции оборудования, не чувствительного к высоким напряжениям, аналогичным способом (мегомметр с высоким напряжением на щупе).
Старый способ использования радио
Простой домашний метод поиска утечек в скрытой проводке в стене. Раньше он использовался для предотвращения поражения электрическим током рабочих во время штукатурных работ до того, как вы начали делать ремонт.
Они брали средне- или длинноволновый портативный радиоприемник, настраивали его частоту на тихую станцию и шли с приемником вдоль трассы проводки с выключенными потребителями. Если динамик начинает шуметь, то это место утечки.
