Плиточные полы в большинстве случаев укладывают в помещениях с завышенной влажностью: в кухне, в санузле, также в прихожей. Половая плитка имеет отличные декоративные свойства, ее просто мыть, она не опасается влажности. При всем этом плиточная поверхность холодная наощупь, и делает дискомфорт при хождении по ней без обуви. Решение этой задачи – теплый пол под плитку. Его можно выполнить своими руками, без серьезных переделок пола и огромных денежных издержек.
Теплый пол под плитку своими руками
Материалы для теплого пола под плитку

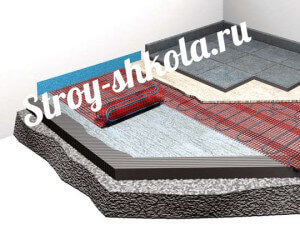

Выполнить теплые полы можно несколькими методами, но более обычной и действенный из них – теплый пол под плитку с внедрением греющих матов. Греющие маты выполнены с внедрением двухжильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплопотеря. Резать греющий кабель нельзя, потому перед покупкой необходимо нарисовать план раскладки и высчитать длину мата. Ширина мата – 0,5 метра, теплопотеря – от 90 Вт на квадратный метр.
Материалы для теплого пола под плитку
Не считая греющего мата расчетной длины для выполнения теплого пола пригодятся:
- Терморегулятор. Выбор терморегулятора находится в зависимости от типа помещения и режима его применения. К примеру, для ванной комнаты удобнее термостат с ручным управлением – ого можно стремительно включить на наибольший нагрев и согреть и обсушить пол.
- Плитка и плиточный клей. Можно применять как кафельную, так и керамогранитную плитку. Клей выбирают зависимо от типа плитки и критерий эксплуатации.
- Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
- Мультиметр для измерения сопротивления кабеля.
Разработка выполнения теплого пола под плитку своими руками
- Выбирают место в стенке для установки терморегулятора и сверлят отверстие при помощи дрели и коронки по бетону. При выборе места нужно учесть возможность подключения концов с датчика пола и питающих проводов.
- Делают штробу под провода в стенке и в полу. Ширина и глубина канавки должна быть не меньше 20 мм.
- Подготавливают предварительный пол: заделывают трещинкы и выбоины, по мере надобности делают предварительную стяжку, убирают мусор и пыль.
- Пол грунтуют для наилучшего сцепления с бетонной стяжкой по всей его поверхности и позволяют грунтовке высохнуть. Грунтовку комфортно наносить валиком, начиная от угла, обратного от двери.
Установка терморегулятора
- Размечают предварительный пол, очерчивая поверхности, на которые теплые маты укладывать нельзя. К ним относятся места установки тяжеленной мебели, домашней техники, также других отопительных устройств. К примеру, в санузле не делают теплый пол под душевой кабиной и ванной, в кухне – под кухонным гарнитуром. Начинают укладку отопительных матов от далекого угла к терморегулятору.
- При укладке кабеля маты можно резать, не задевая при всем этом питающий кабель. Каждый следующий кусочек укладывают вблизи с предшествующим, выполняя петлю из кабеля. Укладывать маты в несколько слоев нельзя.
- Расстояние между примыкающими матами и петлями кабеля должно быть более 5 см. Расстояние до стенок, мебели и другой отопительной аппаратуры – более 10 см.
- После укладки матов питающий провод укладывают в проштробленную канавку и выводят в отверстие для терморегулятора.
Установка обогревающего мата
- Инспектируют целостность кабеля, измеряя его сопротивление. Оно должно быть в границах, обозначенных в паспорте на маты. Схему укладки и измеренное значение сопротивления записывают в паспорт в подобающую графу – они могут понадобиться при ремонтных работах, требующих сверления пола и при проверке отопительной системы пола.
- Приступают к укладке датчика, измеряющего температуру пола. Место его укладки должно находиться на равном расстоянии от примыкающих петель греющего кабеля.
- Датчик совместно с проводом перед укладкой помещают в гофрированную трубу, которая прилагается к комплекту, а конец трубы наглухо закрывают. Датчик в трубе укладывают в приготовленную канавку.
- Концы провода от датчика выводят к терморегулятору. При всем этом смотрят за радиусом извива трубы в месте прохождения плинтуса – он должен быть более 5 см.
Проверяем работоспособность электрики
- Место установки датчика замазывают плиточным клеем, сглаживают пол и позволяют клею просохнуть.
- Концы проводов от датчика нужно отрезать по подходящей длине, зачистить, облудить припоем при помощи паяльничка и подключить к терморегулятору. Схема подключения обычно указана в паспорте на термостат.
- К подходящим клеммам терморегулятора подключают также концы греющего кабеля и кабеля питания от сети 220 В.
- Подают питание на регулятор и выставляют среднее значение температуры при помощи кнопок либо сенсорной панели. Включают нагрев при помощи тумблера либо кнопок. При подаче напряжения в кабель обычно слышится легкий щелчок.
Подключение проводов к терморегулятору
- Инспектируют рукою нагрев кабеля на всех участках пола. Включение без бетонной стяжки не должно быть долгим во избежание перегрева кабеля.
- Соединяют плиточный клей по аннотации на упаковке. Наносят клей на маты, заполняя все пустоты и кропотливо разглаживая его. Толщина слоя клея должна быть более 10 мм.
- Клей разглаживают зубчатым шпателем, распределяя его по матам и удаляя избытки клея.
- Приступают к укладке плитки. Начинают укладку от далекой стенки. Плитку плотно придавливают и инспектируют ее по уровню. Под плиткой не должно оставаться пустот, воздуха, перекосов.
Тестируем работоспособность и приступаем к укладке плитки
До начала эксплуатации теплого пола нужно на сто процентов дать высохнуть клею. Время его высыхания обозначено на упаковке.
Плиточные полы долговечны, не страшатся воды и брутальных жидкостей, и при правильном уходе служат более 30 лет. Греющие маты позволяют, не считая того, получить комфортабельную температуру и уменьшить влажность в помещении, сделать приятный локальный климат. Технологию укладки греющих матов можно применять также для выполнения теплых полов под ламинат, линолеум и другие покрытия.
Установка кабельного теплого пола под плитку
Публикую первую статью летнего (2017) Конкурса статей, которая посвящена электрическому теплому полу. Создатель – Евгений из Новокузнецка.
Кабельный электрический пол
Расскажу про то, как, на даче укладывал и подключал теплый пол. Пол кабельный, состоит из 1-го кабеля, который через терморегулятор с датчиком подключается к 220В. Таковой пол еще именуют термоматом либо нагревательным матом, так как он закреплен на узкой сетке и припоминает мат с закрепленным нагревательным кабелем.

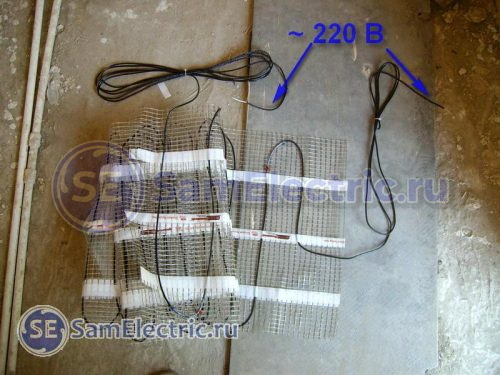

Кабельный электрический теплый пол на мате
Нагревательный кабель имеет определенное сопротивление и когда по нему протекает ток он работает как нагревательный элемент.
Кабель имеет сопротивление не на всей собственной длине. Концы, которые выходят из пола для подключения, изготовлены из обыденного медного гибкого провода и не греются. Место соединения холодной и жаркой части обозначено, и изготовлено через надежную муфту. На рисунке все показано.

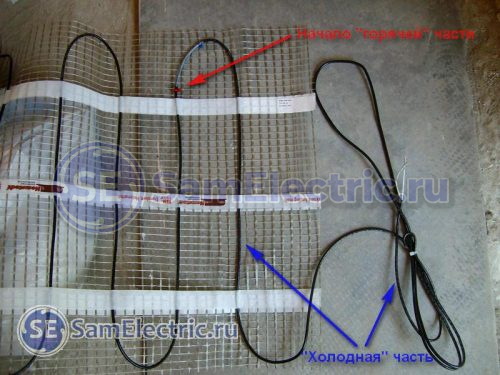

Нагревательный кабель – холодная и жгучая части
Резать таковой кабель нельзя. Он покупается исходя из площади, которую необходимо обогревать.
Ситуация с отоплением
У меня на даче слабенький отопительный котел, вначале некорректно спроектирован, потому вопрос отопления стоял остро, и мог отважиться только с помощью электричества. Необходимо было дополнительно отапливать прихожую, сан-узел и коридор, так как там радиаторов отопления вообщем не было. Так как планировал там укладывать плитку, то решил сходу уложить под плитку теплый пол.
Укладывал и подключал пол своими руками, и впервой в жизни.
Укладка электрического теплого пола
Укладывать электрический теплый пол под плитку легко. Нагревательный мат раскладывается и крепится к предварительному полу, и заливается стяжкой. Резать кабель нельзя, но можно резать сетку, к которой прикреплен нагревательный кабель.

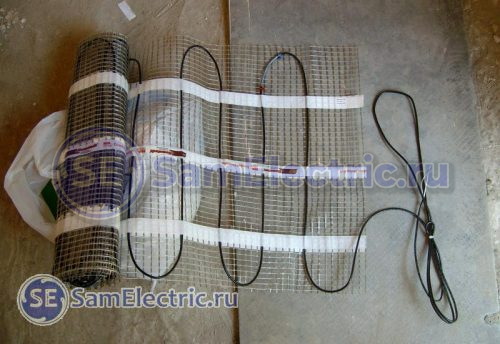

Самостоятельная укладка электрического теплого пола под плитку
Сетка нужна для удобства монтажа кабеля под плитку.

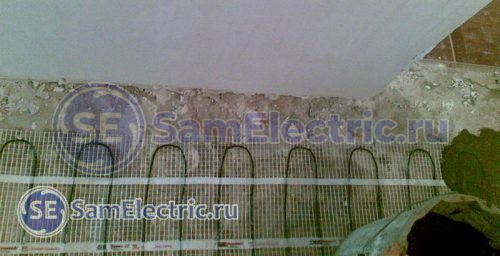

Самостоятельная укладка электрического теплого пола под плитку. Расстояние от стенки – 10 см.
В аннотации пишут, что под низ теплого пола необходимо подкладывать теплоизолятор. Но я этого делать не стал, так как под полом у меня подвал, и тепло пойдет туда, это не помешает зимой. Еще сомневаюсь в качестве сцепки плитки с полом, если стяжка с теплым полом будет лежать на теплоизоляторе.

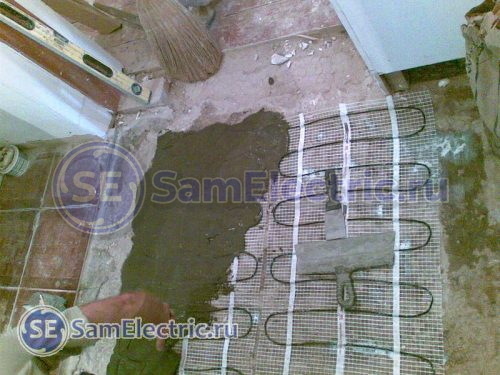

Кабельный электрический теплый пол – установка под плитку
Позже пригласил плиточника, который поверх стяжки с полом уложил плитку.
Подключение теплого пола к терморегулятору
Сейчас необходимо подключить теплый пол. У меня применяется терморегулятор для теплого пола, схема его подключения указана на корпусе. Также схема подключения есть в аннотации к регулятору.
Этот кабель можно просто подключить в розетку, и он будет работать. Но тогда не будет оборотной связи и временами его необходимо выключать без помощи других.
Подключение кабеля к электропитанию
В набор к терморегулятору заходит датчик температуры, которой необходимо непременно подключать. Если его не подключить (у меня был обрыв), то пол будет повсевременно включен, и может перегреться.

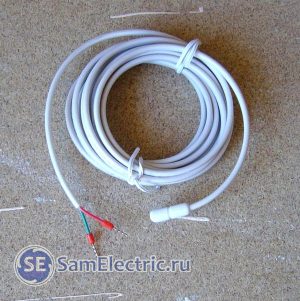

Датчик теплого пола – терморезистор для измерения температуры

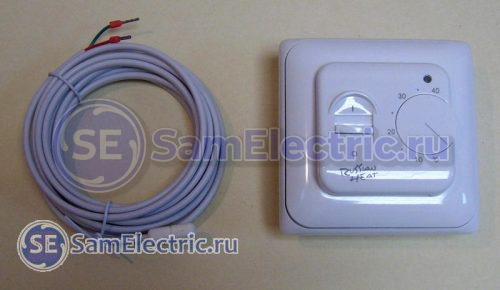

Набор регулятора теплого пола – термоконтроллер и датчик температуры
Подключение датчика теплого пола – согласно схеме, тоже ничего сложного, два провода датчика на две клеммы терморегулятора.

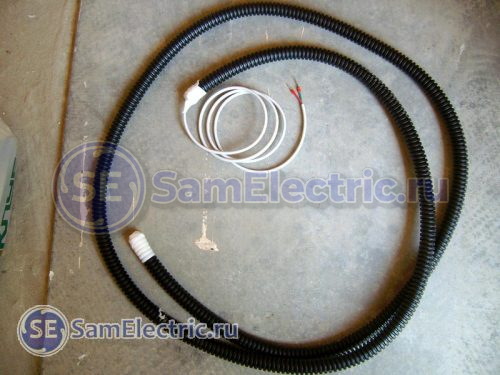

Датчик необходимо установить так, дабы случаем не разрушить его провод. Я для этого использовал гофру:
Установка датчика теплого пола
Датчик крепится между 2-мя участками “жаркого” кабеля.

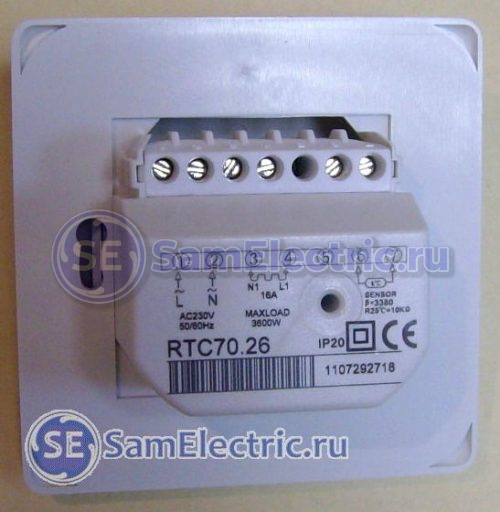

Питание 220В и нагрузка (нагревательный кабель) тоже подключаются в свои клеммы:

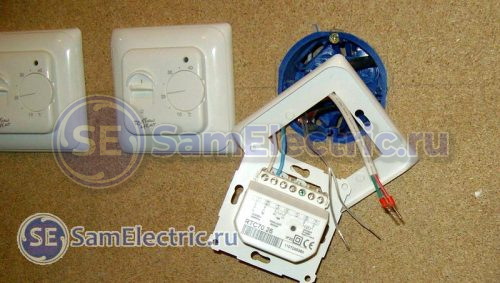

Подключение теплого пола к терморегулятору
Подключение в установочной коробке показано ниже:

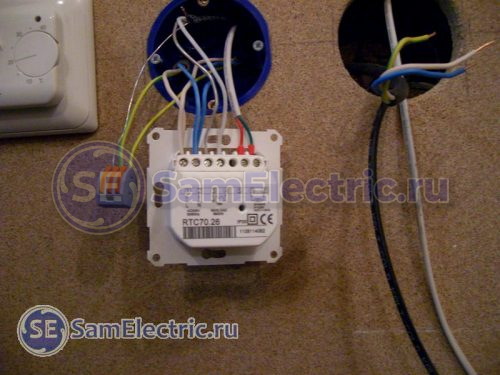

Подключение теплого пола и датчика к терморегулятору
Установка регуляторов температуры

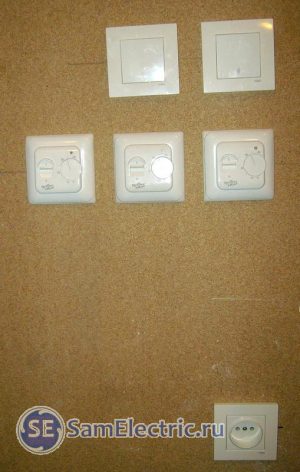

У меня теплым полом обогревается 3 помещения, потому в коридоре я установил 3 регулятора:
Установка регуляторов температуры электрического теплого пола
Установка регуляторов температуры электрического теплого пола
Была мысль установить все три регулятора под одну тройную рамку, совместно. Но оказалось корпус регулятора больше, чем у обыкновенной розетки, и рамок таких нет. Потому, поставил их раздельно, вышел целый пульт управления в коридоре, вот что вышло:
Установка регуляторов температуры электрического теплого пола
Настройка регулятора

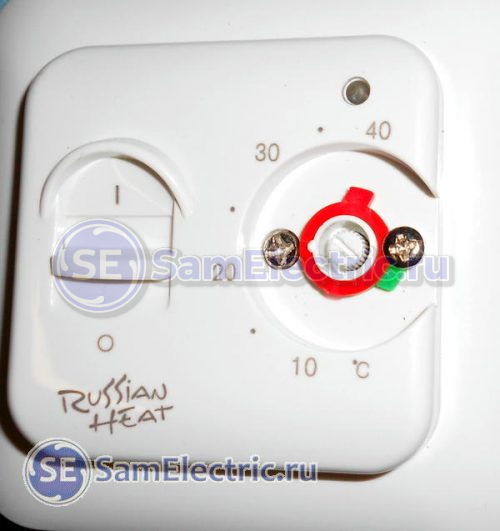

Настройка сводится к установке пределов регулирования. Для этого необходимо ослабить винт-фиксатор, и двинуть флажки ограничителей так, дабы они ограничивали пределы вращения ручки установки температуры.
Настройка регулятора температуры теплого пола
Подробнее в аннотации к регулятору:
Аннотация по подключению, монтажу и настройке регулятора электрического теплого пола
Аннотация по подключению, монтажу и настройке регулятора электрического теплого пола
Аннотации
Аннотации к кабельному теплому полу и к терморегулятору можно скачать здесь:
• Hem-DH-Z — Аннотация / Аннотация к кабельному электрическому теплому полу — 14 стр, на российском, pdf, 4.08 MB, скачан: 1892 раз./
