Тёплый пол электрический как установить

Теплый пол электрический сейчас довольно нередко применяется для подогрева напольных покрытий в ванной комнате, банях либо на балконах.

Способы монтажа теплого пола

Широкий выбор систем дает возможность с легкостью установить электрический теплый пол своими руками.

Говоря о том, какой теплый пол избрать, необходимо знать, что все будет зависеть от денежных способностей, личных предпочтений и критерий монтажа конструкции. Следует направить внимание и на расход электроэнергии: если средства позволяют, то можно выбирать электрическую конструкцию. Она имеет длинный срок службы и просто устанавливается.

На сегодня существует несколько способов монтажа схожей системы. Основными из них являются следующие:

1. Заливка толстого слоя стяжки и предстоящая укладка покрытия для пола.
2. Установка конструкции поверх стяжки под глиняную плитку.
3. Установка пленочных полов. В этом случае имеется в виду установка системы прямо под напольное покрытие, без заливки стяжки.

Какой лучше избрать способ монтажа? 1-ый метод можно применять в случае, если необходимо обогреть жилые комнаты, ванную, кухню либо балкон. Тут пригодится установить систему кабельного типа. Под конструкцию необходимо будет уложить утеплительный слой. Сверху заливается стяжка маленький толщины.

Установка электрического теплого пола

Если под квартирой, в какой планируется установить систему отопления подобного типа, имеется отапливаемое помещение, то система из кабелей может устанавливаться конкретно под плитку. В таком случае не надо будет прокладывать теплоизоляцию для теплого пола и монтировать материал в стяжку. Слой плиточной клеящей консистенции и глиняная плитка в состоянии отлично защитить элементы, которые будут греться. Но непременно необходимо проконсультироваться со спецами либо поглядеть информацию на упаковке системы по поводу того, необходимо ли делать теплоизоляцию для теплого пола данного типа.

Если необходимо обогреть пол, который покрыт ламинатом, а работы, связанные с подменой стяжки, проводить нет желания, то рекомендуется применять систему инфракрасных полов. В этом случае пригодится уложить слой утеплительного материала в виде целофана поверх имеющейся стяжки. После чего осуществляется установка электрических частей. Если пригодится, можно добавить слой гидроизоляции под покрытие для пола.

Читайте еще: Как избрать и установить инфракрасный теплый пол?

Сейчас в продаже можно отыскать такие виды систем теплого пола:

• кабельная;
• кабельная с сетью;
• пленочная (инфракрасная).

Многие не знают, как избрать подходящую систему верно. Необходимо знать, что инфракрасную конструкцию применять в случае, если в комнате для покрытия напольного основания использовалась плитка, не допускается. Такую конструкцию не надо монтировать под стяжку, она укладывается конкретно под напольное покрытие.

Дабы установить систему теплого пола кабельного либо какого-нибудь другого без помощи других, пригодится приготовить:

• регулятор;
• датчик температуры;
• набор системы, который состоит из нагревательного кабеля, сетки для укрепления либо матов;
• провода для соединения устанавливаемых частей;
• крепежные детали;
• устройство защиты;
• кабель из меди для заземления.

Как распределить составляющие системы по поверхности?

Сначала пригодится составить план основания. Делать это необходимо на бумаге. Стоит учитывать, что кабель для нагрева либо электрические маты не должны устанавливаться в местах, где будут размещены мощные элементы либо бытовые устройства. В местах, где будут перейти обогревательные трубки либо другие устройства отопления, необходимо приготовить буферную зону. В ней все элементы подогрева пригодится исключить. Все элементы электрического теплого пола будут греться идиентично. Если будут препятствия в виде мебели, то составляющие системы могут начать работать некорректно, в итоге чего система востребует ремонта. Пострадать от перегрева в данном случае может и мебель.

В конечном итоге должна получиться некорректная фигура. По контуру получившейся фигуры и в ней пригодится устанавливать элементы системы подогрева подобного типа. Это и есть значимый недочет таковой конструкции, так как перестановка мебельных частей может плохо оказывать влияние на работу системы.

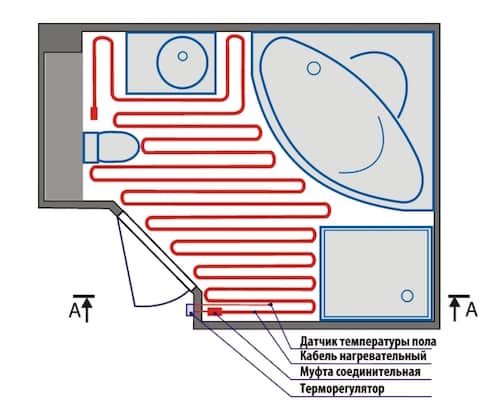

Примерная схема укладки кабеля изображена на рис. 1.

Для каждого помещения нужно делать отдельный контур, даже если они фактически не разграничены. В каждое помещение устанавливается отдельный регулятор и поновой подводится питание. Если между элементами планируется залить стяжку, то по основанию пола нужно будет проложить демпферную ленту.

Когда план будет составлен, пригодится перенести его на напольное покрытие.

В хотимом месте на стене пригодится отметить позицию элемента для регулировки системы. В этом месте следует приготовить отверстие под короб и опустить штробу до основания. После того как будут выполнены предварительные работы, пригодится выполнить расчет теплого пола, другими словами подсчитать необходимое количество материалов.

Читайте еще: Избираем, какая стяжка пола лучше и в каком случае

Как высчитать необходимое количество частей?

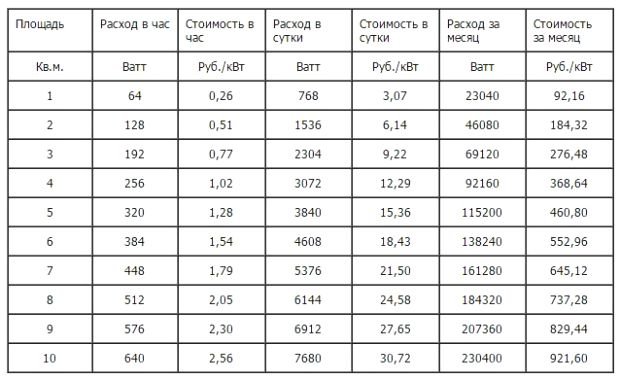

Расчет мощности электрической конструкции подобного типа можно произвести при помощи таблицы, которая изображена на рис. 4.

В этом случае можно применять таблицы от изготовителя системы подогрева. Исходя из расчета теплопотерь помещения пригодится подобрать шаг укладки кабеля, также высчитать его длину на каждую комнату.

Если планируется устанавливать инфракрасную систему, то расчет теплого пола будет еще больше обычным: пригодится подобрать число частей, которых хватит для покрытия подходящей площади. В расчетах нужно учитывать кабель для подключения элемента для регулировки системы, также шнур для подсоединения устройства к регулятору. Принципиально знать, что не допускается подключение теплого пола впрямую к розетке.

Исходя из расчетов и имеющейся площади всех помещений пригодится проверить общий ввод на способность выдерживания схожих нагрузок.

Как приготовить основание?

Старенькый слой стяжки можно демонтировать, при всем этом все основание нужно будет очистить.

Дальше осуществляется укладка гидроизоляции. Материал должен отыскивать на стену на 10 см. По всему периметру поверхности на стене нужно закрепить демпферную ленту. Данный элемент даст возможность восполнить расширение напольного основания в процессе нагрева. Потом обрезаются избытки водоизоляционного материала и проложенной ленты.

Дабы энергия тепла не уходила вниз, пригодится выполнить изоляцию напольного основания. Утепление необходимо выбирать исходя из цели подогрева, размещения отапливаемой комнаты и типа основания. Принципиально учесть следующее:

1. Если источник тепла будет употребляться как дополнение к имеющейся системе отопления, то в качестве подложки можно применить вспененный целофан, который покрыт фольгой.
2. Для квартир, под которыми располагаются отапливаемые помещения, подходят пенополистирольные листы шириной примерно 3-5 см. В этом случае можно применять хоть какой утеплительный материал соответственной толщины.
3. Если теплый пол будет расположен на балконе, который ранее не отапливался, пригодится сформировать серьезный утеплительный слой, который состоит из пенополистирола шириной до 10 см. В этом случае допускается внедрение минеральной ваты таковой же толщины.

Читайте еще: Теплый пол своими руками – экономичное решение

Поверх утеплительного материала пригодится установить сетку. Если подобного элемента в наличии нет, можно добавить в смесь пластификатор.

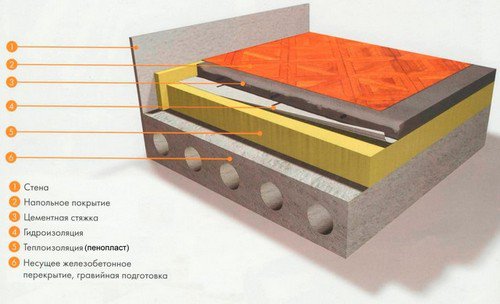

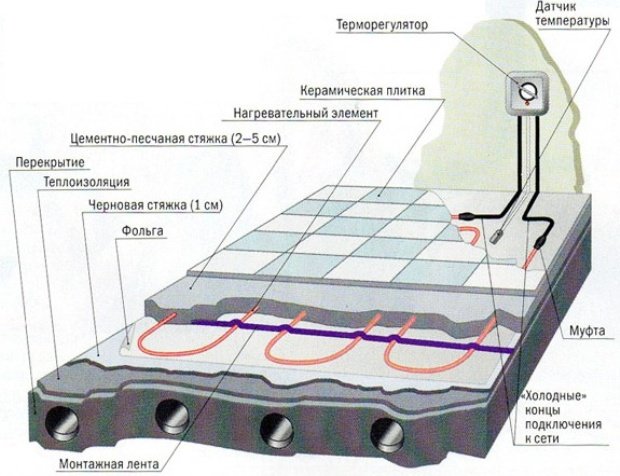

Стяжку системы теплого пола кабельного типа в разрезе можно узреть на рис. 2.

Как установить схожее устройство для подогрева?

Допустимый разбег сопротивления кабеля с паспортными данными составляет 10%.

В этом случае есть 2 варианта монтажа:

• прикрепление кабеля к сетке с помощью стяжек;
• фиксация кабеля при помощи лент для крепежа.

Если конструкция устанавливается в ванной комнате, пригодится заземлить сетку под ней и подвести заземление к элементу для регулировки устройства.

Инфракрасную конструкцию необходимо расстелить поверх теплоизолятора. В некоторых случаях производителями нужна фиксация скотчем либо с помощью ушек на полоске.

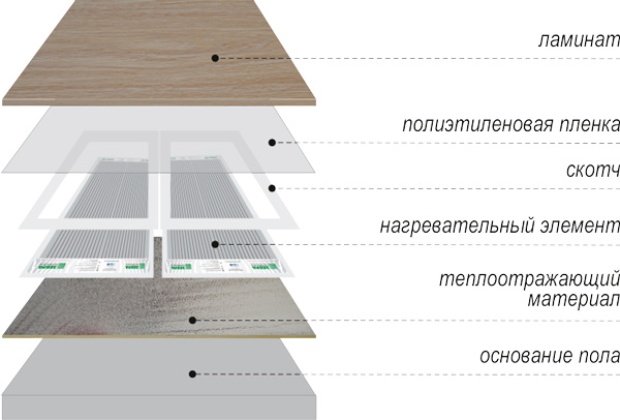

Инфракрасный электрический теплый пол своими руками прокладывается по схеме, которая изображена на рис. 3.

В местах, где кабель будет перейти над линией разделения 2-ух плит перекрытия, пригодится упрятать его в обрезанную гофрированную трубку, длина которой составляет 12-15 см. Таким методом можно уменьшить возможность повреждения кабеля в случае вероятных расширений.

Клипсы, которыми соединяются все элементы конструкции для подогрева, в предстоящем нужно будет утопить в бетонную стяжку.

Когда все составляющие будут находиться на собственных местах, пригодится снова проверить сопротивление провода. На данном шаге конструкцию можно включить.

От элемента для регулировки по штробе необходимо опустить трубку. Ее конец должен располагаться между вблизи расположенными полосами кабеля. В трубку необходимо просунуть датчик температуры, с помощью которого будет выполняться регулировка конструкции.

На следующем шаге всю систему необходимо обесточить, после этого снять элемент для регулировки до окончания работ по отделке. Потом заливается стяжка. Когда она высохнет, следует проверить работу конструкции и установить покрытие пола.

Электрический теплый пол своими руками выполнить нетрудно, необходимо только знать последовательность действий и соблюдать технологию.

Делаем электрический теплый пол

Отопление в квартире и дома своими руками

Создатель Миша На чтение 8 мин. Просмотров 467 Размещено 08.06.2019 Обновлено 08.06.2019

Популярность тёплых полов разъясняется рвением человека к комфорту. Тёплый пол под ногами создаёт чувство комфорта, уменьшает количество детских простуд и верно распределяет тепло. Обогрев напольной поверхности может быть главным отоплением дома либо комфортабельным его дополнением.

Установка системы электрического подогрева не просит особых познаний, и поэтому его можно выполнить без помощи других. Как выполнить электрический тёплый пол своими руками? Разглядим тщательно выбор вида пола, технологию его монтажа и достоинства обогрева напольной поверхности.

Тёплый пол: особенности и достоинства

Неважно какая отопительная система содержит в себе источник тепла и излучатели (радиаторы). Между источником и радиатором могут быть соединительные элементы (трубы). Соединений может не быть, тогда радиатор подключается конкретно к источнику (котлу либо печке).

В конструкции тёплых полов роль радиатора принадлежит напольной поверхности. Она греется благодаря теплу от электрического тока, и испускает тепло в место помещения. Источник нагрева также размещается снутри пола. Таким макаром, настил является источником тепла и излучателем. Это уменьшает утраты температуры в промежных соединениях. Эффективность такового подогрева выше, утраты тепла меньше.

Достоинства использования тёплым полом

1. Правильное рассредотачивание тепла. Наибольшая температура находится в зоне пола (+22 — +25ºC). С поднятием к потолку температура опускается на 1-2 º. Такое рассредотачивание тепла содействует здоровому состоянию тела: ноги в тепле, голова в прохладе.
2. Для семей с детками принципиально: на пол можно садиться, ложиться, играть, заниматься развивающими упражнениями.

При простудных заболеваниях и ревматизме врачи советуют прогревания. Электрический тёплый пол является хорошим средством, прогревающим бронхи либо зону поясницы.

Три вида отопления электрическим полом

Современные технологии электрического подогрева строений предлагают три вида электрополов: кабель, мат и плёнка. Какой электрический тёплый пол лучше?

Кабель представляет мощнейший провод из материала с высочайшим сопротивлением. Чем выше сопротивление металла, тем больше тепла выделяется при прохождении электрического тока. Кабель устанавливается в бетонную (цементную) стяжку (слой бетона шириной 3-5 см). При подаче на кабель электрического тока он разогревается и передаёт тепло бетонному полу. От поверхности бетона греется настил и воздух. Данный вид подогрева является массивным и применяется для настоящего зимнего отопления дома.

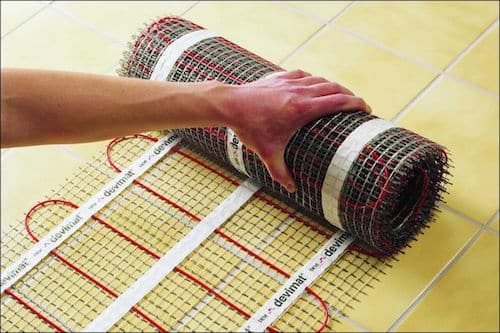

Нагревательный мат представляет пластиковую сетку, на которой укреплён узкий кабель. Такая система наименее мощная, она годится для обогрева пола, а не для основного отопления. Нагревательные маты укладывают не в бетонную стяжку, а в клей конкретно под кафельную плитку. Благодаря наименьшей мощности, экономично расходуют электричество.

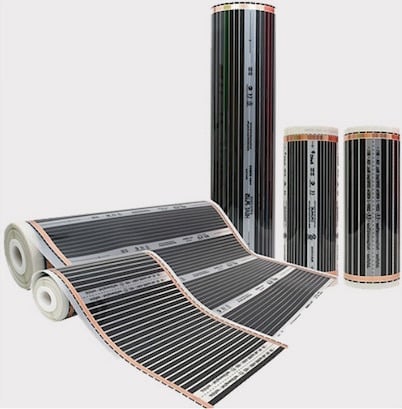

Нагревательная либо инфракрасная плёнка устанавливается без клея и без стяжки цементом. Это самый обычной вариант монтажа тёплого пола. Она раскладывается под настилом и накрывается ламинатом, ковролином. Снутри плёнки размещены углеродные (карбоновые) полосы, между которыми проходит медный провод. Ток в проводниках возбуждает атомы углерода и вызывает инфракрасное (ИК) излучение. ИК волны попадают на материал окружающих предметов (мебель, стенки) и провоцирует их нагрев и последующую теплопотерю.

Были проведены бессчетные мед исследования инфракрасного излучения. Они подтвердили безопасность ИК-волн для физиологии человека.

Принципиальное преимущество инфракрасного подогрева перед кабельным: оно не создаёт электромагнитного излучения и рокота при эксплуатации. Инфракрасная плёнка применяется для обогрева пола и для основного отопления.

Читайте полную статью об установке инфракрасного теплого пола здесь

Какой электрический пол лучше?

Сравнительные свойства электрических полов

При всем этом есть общие свойства, однообразные для всех трёх видов электрических полов.

• Спектр рабочих температур составляет +-30 — +70 ºC.
• Может быть функционирование в помещениях с высочайшей влажностью.
• Не сушит воздух.
• Срок службы больше 30 лет.
• Схема прогрева помещения: снизу ввысь.
• Сравнительный анализ приведенных черт поможет выполнить верный выбор отопления.

Как выполнить электрический тёплый пол: разработка монтажа

Для монтажа любого электрического пола нужно верно приготовить основание. Главное – нужно предупредить утраты тепла в грунт, в подвал (если это дом) либо в плиту перекрытия, в потолок к соседям (если это квартира). Для этого пол утепляют. Как утеплить верно?

Материал теплоизолятора – пенопласт. Для 1-этажного строения лучше взять гидростойкий вид, именуемый пеноплексом. Тогда не нужен дополнительный слой влагоизоляции снизу (со стороны подвала либо грунта). Для перекрытия высотного дома можно применять обычный пенопласт без гидростойкой плёнки. Толщина пенопласта находится в зависимости от уровня теплозащиты.

• Для перекрытий второго и выше этажа, под которым находится отапливаемая квартира соседей, толщина теплоизолятора 2 см.
• Для нижнего этажа с отапливаемым подвалом толщина составит 4 см.
• Для пола, лежащего на грунте, нужен теплоизолятор 8 см.

В качестве теплоизолятора пола на грунте можно уложить слой глины с опилками шириной 20см. Такая конструкция существенно дешевле.

В квартире пенопласт укладывают поверх перекрытия, соединения заделывают монтажной пеной. В личном доме делают предварительную стяжку из бетона с добавлением глины либо тырсы (опилки). Поверх предварительный стяжку кладут теплоизолятор. По мере надобности (если это обычный пенополиуретан) кладут полиэтиленовую плёнку либо рубероид в качестве гидроизоляции.

Выбор кабеля

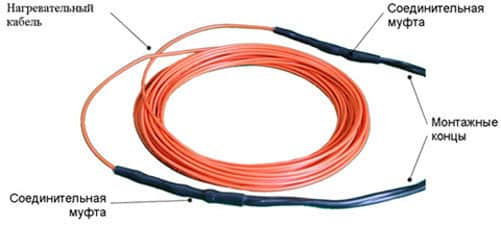

Может быть укладывание 2-ух видов кабеля: резистивного и саморегулирующегося. В резистивных проводах тепло выделяется при прохождении тока по внутренней жиле. Резистивные кабели могут быть одножильные и двухжильные. В двухжильных кабелях два нагревательных провода, ток по ним течёт в обратных направлениях, электромагнитные поля 2-ух проводов гасят друг дружку.

В саморегулирующихся кабелях нагревателем является полимер. Если часть кабеля перегревается, то в нём понижается сила тока и миниатюризируется выделение тепла. Остальная система работает в данном режиме. Это более дорогая и долговременная система.

Кабели различаются мощностью. Чем больше мощность, тем посильнее нагрев. Разные помещения требуют разной мощности отопления. Для пола лоджии нужно 200 Вт/м2, для жилых комнат 150 Вт/м2. Количество Вт множится на общую площадь комнаты, приобретенное значение представляет требуемую мощность. К примеру, для маленького дома площадью 30 квадратов будет нужно приблизительно 4,5 кВт мощности в час.

Отзыв о работе тёплых полов на одном из строй веб-сайтов: Собрались сделать в домике тёплый пол. Так как электричество расходуется много, приобрели кабель на 2кВт (дом 26 м2). Уложили очень хитро: только по открытому полу. Там, где стоит шкаф, диванчик, холодильник, тумба — кабель не прокладывали. Хватило в аккурат. Выдержали месяц, потом включили. Прогрелся в течение получаса. Работает отлично. При +5ºC у нас тепло, при 0º — нормально. А вот при -5º в доме становится прохладно (+18º).

Данный пост на форуме гласит об ошибке в определении мощности. Заместо расчётных 3,8 кВт люди установили только 2 кВт, в итоге – недостающий подогрев дома с пришествием морозов.

Укладка кабеля

Для укладывания кабеля применяют армирующую сетку либо железные полосы. Она кладётся поверх теплоизолятора, сверху на ней раскладывают кабель. Сетка делает функцию армирования пола и служит креплением для провода.

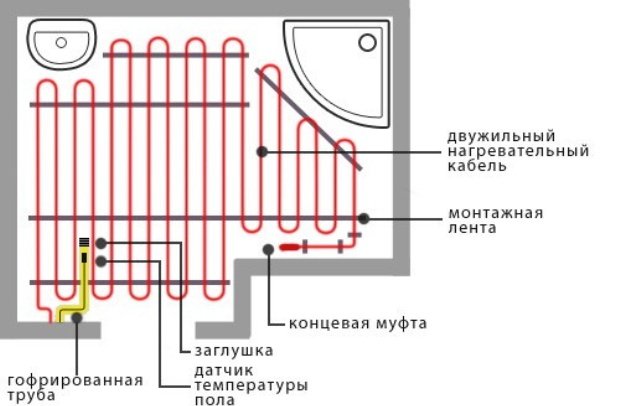

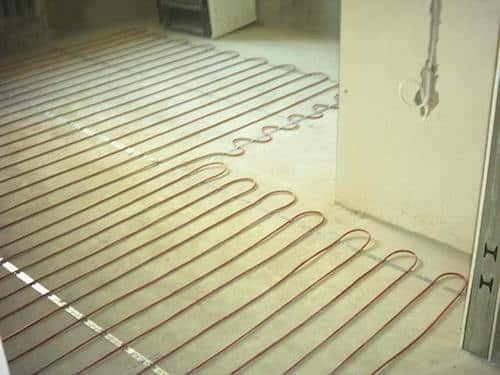

Раскладывание провода делают по разработанной схеме. Для электрического кабеля применяется схема змейка (зигзаг).

Расстояние между витками провода составляет 15 см среди комнаты, и 10 см там, где нужен усиленный нагрев (вдоль внешних стенок). Мало допустимое расстояние между проводами составляет 6 см.

От кабеля до нагревательного устройства должно быть больше 20 см.

В стенке на высоте 10-30 см от пола делают отверстие для коробки регулирования температуры.

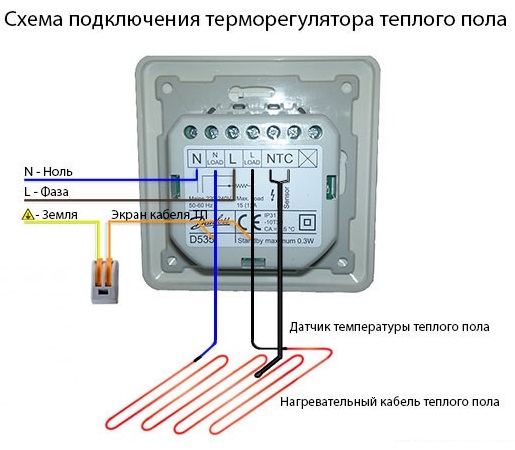

Кабель раскладывают на полу, укрепляют к армирующей сетке, устанавливают терморегулятор и соединяют его с кабелем. Инспектируют кабель на наличие сопротивления (в целях контроля работоспособности).

Перед заливкой цемента по периметру комнаты укладывают демпферную ленту. Она амортизирует температурное расширение и сжатие, предупреждая возникновение трещинок.

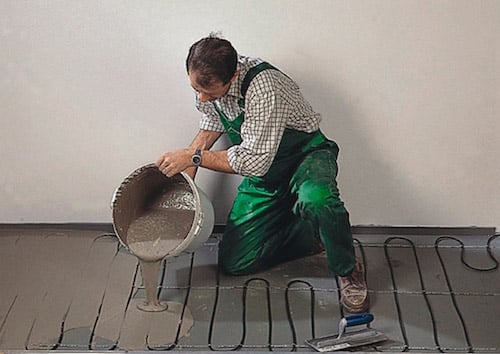

Заливают пол цементным веществом, оставляют его для застывания. На следующий денек цемент уже будет твёрдым, но включать пол нельзя. Нужно выждать месяц (точнее, 28 дней – срок первичного набора прочности и высыхания для цемента). Включение полов ранее 28 дней приведёт к возникновению трещинок в бетонной стяжке.

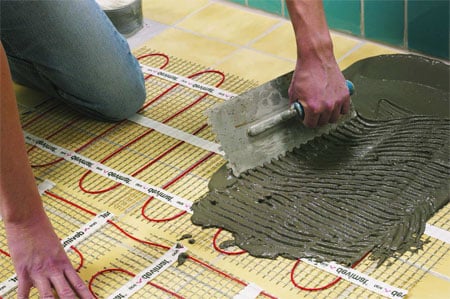

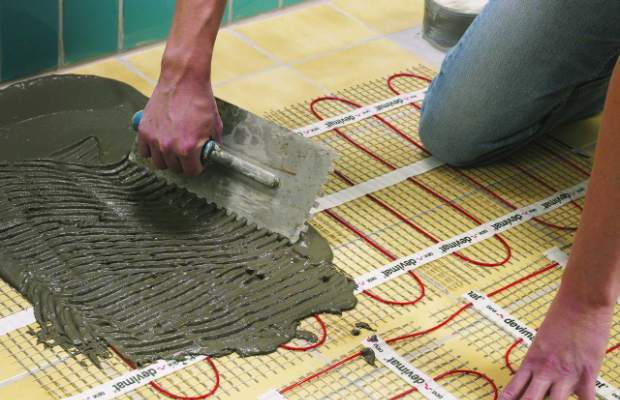

Установка электрических матов осуществляется на предварительную бетонную стяжку. Их укрепляют на клей, поверх кладут кафельную плитку. Инфракрасные плёночные полы просто укладывают под настил без предварительных операций.
