Термическая отдача в квартире определяется различием температуры напольного покрытия и воздушных масс. Для удобства воплощения контроля за нагревом помещений, при выполнении монтажных работ осуществляется подключение теплого пола к терморегулятору.
Необходимость теплорегуляции пола
Теплорегуляция в отопительной системе «теплый пол» делает главную роль. При помощи терморегулятора поддерживается размеренный температурный режим в системе, осуществляется включение и отключение нагревательных частей. Устройство распознает показания температурного датчика и в автоматическом режиме обесточивает систему, когда она прогреется до подходящего предела. Сразу с этим устройство продолжает сохранять рабочий режим, контролируя ситуацию.
Как с датчика поступит сигнал о снижении температуры, терморегулятор опять активирует работоспособность системы, подав электричество. Напольное покрытие опять начнет прогреваться. Большей популярностью пользуются надежные механические и обыкновенные электронные устройства. Более сложными числятся электронные программируемые термостаты. Но различия в конструктивных особенностях не оказывают особенного воздействия на схему подключения теплого пола к терморегулятору и электросети.
Разновидности терморегуляторов для теплого пола
Итак, дабы система отопления пола работала отлично и с неплохим экономическим показателем, ей следует верно управлять. С этой целью спецы рекомендуют в неотклонимом порядке делать подключение теплого пола не только лишь к электросети, но и к терморегулятору, используя хоть какой тип устройства.
Электромеханические
Числятся более ординарными, по своим многофункциональным способностям напоминают регулятор обычного утюга, помогают обеспечить требуемый температурный режим в комнате.
Электронные
Их 2-ое название – цифровые. Данный тип устройств предоставляет возможность на имеющемся мониторе выслеживать температуру напольного покрытия.
Электронный терморегулятор для теплого пола
Программируемые
С помощью их можно закладывать различные режимы подогрева в определенный промежуток времени. Раз в день по утрам пол будет подогреваться, во время рабочего денька система автоматом отключится, но к вашему возвращению домой вновь активизируется.
Общие принципы подключения
Монтируя систему теплого пола хоть какой электрической разновидности, следует за ранее обусловиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать подходящую температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие интегрированные датчики, регистрирующие температуру в комнате, монтируют на стенку на высоте более полутора метров от пола. Место для устройства должно быть удалено либо защищено от термических источников.
До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, нужно обусловиться, каким методом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, или применяется для включения рядовая розетка.
Многие модели терморегуляторных устройств на собственных корпусах имеют схемы, помощью которых осуществляется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.
Схема подключения теплого пола к терморегулятору
После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стенке штробится канавка, в которую помещаются пластмассовые трубки. В одной располагается силовой провод нагревательного кабеля, в другой – проводка датчика, размещенного под напольным покрытием. Как все работы будут завершены, разрешается перебегать к монтажу отопления, действуя в согласовании со схемой подключения теплого пола к терморегулятору.
Кстати, видео с последовательностью подключения термостата сейчас просто можно отыскать в вебе.
Схема подключения
Разглядим более распространенные варианты подключения электрического теплого пола к терморегулятору.
Кабельный пол
Для начала выравнивается поверхность, после чего вдоль стенок укрепляется демпферная лента, прокладывается теплоизоляционный слой. Кабель разрешается монтировать и по предварительному полу, но только в этом случае, если помещение, расположенное этажом ниже, является отапливаемым. До укладки кабеля протягивается силовая проводка к термостатной коробке. В итоге соединительная муфта должна оказаться снутри бетонной стяжки.
Кабельный пол
Устанавливается термический пол, который подключается по определенной схеме: по предварительному полу либо теплоизоляционному слою размещается монтажная лента. Нужна она для фиксации кабеля. Самый удачный метод устройства – «змейка». Тут следует соблюдать одно немаловажное условие – линия прокладывается таким макаром, дабы исключить скрещение кабелей.
Крепежные элементы монтажной ленты позволят расположить проводник умеренно. Как укладка кабеля будет завершена, устанавливается датчик, помещенный в трубку из пластмассового материала. Заключительный шаг всех работ – проверка свойства их выполнения. С помощью тестера нужно удостовериться, что показатель сопротивления кабеля на сто процентов соответствует значениям, заявленным в паспорте. Все готово, можно перебегать к устройству стяжки.
До того, как подключите систему теплого пола к электричеству, удостоверьтесь, что стяжка совсем затвердела. Как покрытие пола наберет достаточную твердость, провода нагревательных частей и датчика подсоединяются к электрической проводке, запитывающей всю систему, все выводится на термостат и фиксируется винтообразными зажимами. Этот шаг считают более сложным, и его рекомендуется доверить проф мастерам. В неприятном случае, будет лучше, если перед выполнением этого рабочего шага вы отыщите в вебе видео с сюжетом подключения теплого пола к терморегулятору.
Термические маты
Схема подключения таковой системы электрического термического пола к терморегулятору ничего сложного не представляет. Принцип монтажа аналогичен укладке кабельного подогрева. Так что просто побеседуем об различиях, которые возникнут в момент выполнения работ.
Как понятно, термические маты представлены тонкими нагревательными кабелями, зафиксированными по термоустойчивой пленке. Так как шаг укладки уже определен, остается уточнить площадь, по которой следует расположить систему, за ранее рассчитав показатель ее удельной мощности.
До момента подключения пленочного теплого пола, пленку с укрепленным на ней кабелем раскладывают по бетонной поверхности, заливают узкую стяжку либо наносят слой плиточного клея, укрывают материалом, избранным для финальной отделки поверхности. Теплоизоляционный слой в данном случае не применяется, так как способен вызвать перегрев всей системы.
Толщина всей конструкции не превзойдет полутора см, так что под размещение датчика придется предугадать выемку в полу.
Если в процессе подключения пленочного теплого пола к терморегулятору холодных концов окажется недостаточно, разрешается из мата вырезать часть кабеля. Соединительная муфта располагается в стяжке.
Так как термический мат представляет собой разновидность нагревательного кабеля, монтирование этих 2-ух систем фактически аналогично. Отличие заключается в том, что маты устанавливаются просто и стремительно. Отсутствие необходимости монтажа теплоизоляционного слоя и узкая стяжка делают определенную выгоду. Цена такового пола окажется ниже за счет понижения потребности в материалах и рабочих объемах. Очередной плюс – система лучше подходит для комнат, имеющих ограничения по повышению толщины пола.
Пленочные полы

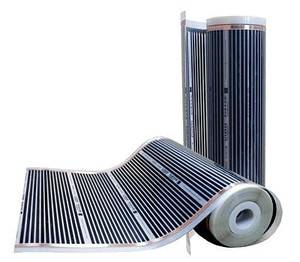

Это относительно новенькая разновидность теплого пола, для производства которой применяется нагревательная пленка. Перед подключением таковой системы рекомендуется изучить ее устройство. В состав входят нагревательные элементы, запаянные в узкий термоустойчивый материал. По краю пленочного материала проходит проводник из меди, который нужно подключить к электросети.
Подключают пленочный пол по типовой схеме подсоединения теплых матов. Отличие заключается в том, что применяется особая подложка, разложенная по всей поверхности. Роль ее делает материал, имеющий фольгированную поверхность, способный отражать инфракрасное излучение, направляя его в обогреваемую комнату.
Пленочный теплый пол
Датчик располагается в пластмассовой трубке в специально приготовленном углублении. Есть вариант крепления этого устройства на поверхности самой пленки.
При выполнении подключения инфракрасного теплого пола к терморегулятору, пленку разрешается разрезать на части. Производятся разрезы по особым линиям, отмеченным изготовителем. Нанесены они с шагом в 20 – 30 см. Полосы, проводящие ток, имеют изоляцию только с 1-го края, 2-ой остается в открытом состоянии, так как в этом месте осуществляется подключение напольной ИК системы к силовой проводке.
Пленочные листы раскладываются, подсоединяются друг к другу параллельным способом. В окончание один проводок из пары подсоединяют к примыкающему листу, а при помощи второго производят подключение инфракрасного термического пола к терморегулятору.
Особенность такового теплого пола состоит в том, что он подходит практически ко всем типам покрытий, посреди которых популярностью пользуется ламинат. Не рекомендуется сверху стелить ковролин, так как растет возможность повреждения пленочного материала от создаваемого на пол давления.
Распространенные ошибки при подключении
Типовые схемы могут незначительно отличаться, зависимо от модели и вида термостата. Дабы не допустить ошибку в процессе монтажа, на корпусной части устройства прописан каждый контакт.
Маленькие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двухжильными, что и делает аспекты при подключении.
Кабель на две жилы под собственной оболочкой имеет пару токоведущих проводников. Таковой вид считается более комфортным, чем с одной жилой, так как к терморегулятору он подсоединяется с 1-го конца.
Схема подключения смотрится так: в двухжильном кабеле имеется три провода. По карему и синему проводам проходит ток, желто-зеленый играет роль заземления. К контакту подводят провода кофейного и синего цветов, зеленоватый пускают на «землю».
Поглядим, как осуществляется подключение одножильного кабеля системы теплого пола к терморегулятору. В данном случае проводником тока считается белоснежный провод. 2-ой (зеленоватый) применяется для устройства заземления.
Схема подключения одножильного кабеля теплого пола к терморегулятору такая: на два примыкающих контакта термостата подводятся проводки белоснежного цвета – два кончика одножильного кабеля. На 3-ий выводится заземляющий провод зеленоватого цвета.
Вы удостоверились, что подключить терморегулятор просто. Схемы простые, особенных способностей не требуют. Следует точно действовать по советам изготовителя и соблюдать во время работы требования правил безопасности в работе с электрическим оборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.
Особенности подключения теплого пола к терморегулятору
Принципиальный момент в устройстве теплых полов – подключение теплого пола к терморегулятору. От этого устройства зависит поддержание комфортабельной температуры в помещении при более экономичном расходе энергии (расход электроэнергии теплых электрических полов).
Термостат также исключает риск перегорания электрического пола и возможность порчи напольного покрытия из-за перегрева водяного контура.
Разглядим, какие есть термостаты, и какие есть схемы подключения терморегулятора теплого пола для различных типов полов.

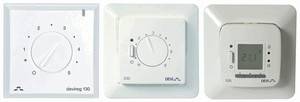

Разновидности терморегуляторов
Приборы для электрических полов разделяются на механические и электронные (программируемые). Программируемая модель способна не только лишь поддерживать температуру на подходящем уровне, но и делать это в согласовании с опциями по времени.
К примеру, с определенного часа (жильцы возвратились домой) пол нагревается, деньком (когда в доме никого нет) – выключен.
Электронная модель допускает несколько режимов работы: вечерком температура выше, ночкой – ниже. Опции варьируются зависимо от сезона. Программируемый терморегулятор просто встраивается в систему умного дома.
У механической модели обычное устройство. Вы задаете определенную температуру, пол греется. Далее за работой системы смотрит термодатчик: когда температура опускается ниже настроечной, нагрев опять врубается, при достижении подходящих характеристик – выключается.
Терморегулятор для водяной системы тоже может быть 2-ух видов: термомеханический (на базе термостатической головки) и электронный, объединенный с сервоприводом.
Подключение 2 теплых полов к одному терморегулятору может быть при соблюдении нескольких критерий:
- Напольные покрытия должны быть одинаковыми, т.к. теплопроводимость у материалов различна. К примеру, для плитки и ковролина опции различные. Если настраивать на ковролин, получатся излишние затраты энергии, если на плитку – пол с ковролиновым покрытием не будет прогреваться подабающим образом.
- Оба контура размещаются или в одной комнате, или в помещениях с одинаковым микроклиматом. Тоже из-за общих опций.
- Длина контуров приблизительно однообразная.
- Полы должны быть не только лишь 1-го вида, но и 1-го производителя, т.к. технические свойства у различных марок и моделей различны. Результатом смешения может быть или неэффективная работа 1-го из контуров, или его выход из строя.
- Суммарная мощность электрических полов (мощность потребляемая электрическим теплым полом) не должна превосходить допустимую мощность термостата, по другому выйдет из строя сам устройство.
Электрический пол
Подключение теплого пола без терморегулятора может быть исключительно в одном случае: если это саморегулирующийся кабель. База его строения – токопроводящая полимерная матрица.
Ее материал сам реагирует на замену локального климата в доме: при снижении температуры полимер сжимается, высвобождается много токопроводящих графитовых дорожек; при повышении расширяется и поглощает дорожки.
Читайте также: Имеющиеся виды теплых электрических полов
Для других видов электрических полов терморегулятор нужен.
В схеме подключения электрического теплого пола к терморегулятору нужный элемент – термодатчик. Он состоит из 2-ух проводов, соединенных термопарой. Сопротивление проводов изменяется зависимо от нагрева.
Есть датчики, которые инсталлируются в пол, и воздушные. Последние размещаются в корпусе устройства и регистрируют температуру воздуха в комнате. Терморегулятор со интегрированным датчиком температуры воздуха должен быть защищен от прямых солнечных лучей и находиться на удалении от отопительных устройств. Располагать устройство на сквозняке тоже не нужно.
Устройство или подключают к розетке, или соединяют с автоматом (выбор автоматического выключателя) распределительного щита через УЗО. Монтировать можно затратным методом на стенку либо в специально выполненную штробу. Соответственно силовой кабель от щита подводится или в штробе, или прокладывается по поверхности стенки в защитной гофре.
Подключение электрического теплого пола к терморегулятору осуществляется при выключенных автоматах. До установки следует ознакомиться с электрической схемой в аннотации к устройству.
Подсоединяем контактные провода электрического пола к подходящим клеммам термостата. Не спутайте предназначение жил: фаза обозначается знаками F либо L, ноль – N. Принятая цветовая маркировка: ноль – синий, фаза – черный, красный, карий, белоснежный. Заземление маркируется зелено-желтым цветом. Сверяемся со схемой.
Как правило это смотрится так:
- 1 разъем – фазовый провод от распредщита;
- 2 – ноль от щита;
- 3 – фаза от теплого пола;
- 4 – ноль от теплого пола;
- 6 и 7 – провода от датчика (полярность не принципиальна).
Дальше необходимо оттестировать работу термостата. Устанавливаем на регуляторе температурный минимум, подаем питание. Включаем нагрев, меняем на регуляторе температурный режим. Когда нагревательный элемент врубается, слышен щелчок. Остается только проверить, греется ли пол.
Особенности подключения пленки
При подключении пленочного теплого пола к терморегулятору датчик устанавливают с изнаночной стороны ИК-пленки. Для его защиты от наружных воздействий применяется пластмассовая трубка.
Т.к. ИК-пленка очень узкая, для размещения трубки с датчиком делается углубление в основании, дабы не было приметных выступов над плоскостью пола.

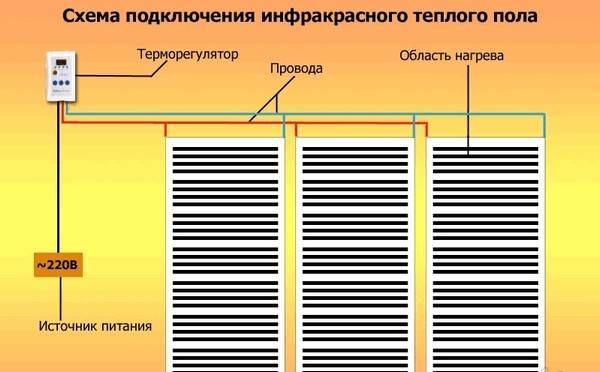

Схема подключения пленочного теплого пола к терморегулятору параллельная. От каждой секции пленки отходит два провода: один подсоединяется к следующей секции, 2-ой – к термостату.
Особенности подключения кабеля
У кабельных моделей датчик помещается в полу между витками кабеля. Если пол устанавливается в стяжку, датчик нужно поместить в защитную гофрированную трубку совместно с самим кабелем.
Читайте также: Устройство электро-водяного теплого пола
Один конец трубки размещается снутри стяжки, 2-ой выводят к стенке с терморегулятором так, дабы оставалась возможность замены датчика в случае неисправности. Соединительная муфта остается в стяжке.
Перед заливкой бетона делается тестирование системы: необходимо проверить тестером сопротивление кабеля и убедиться, что значение совпадает с паспортным.

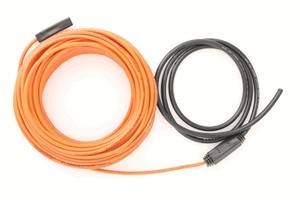

Кабель может быть одножильным и двужильным. Схема подключения двужильного теплого пола к терморегулятору проще: кабель подсоединяется к термостату одним концом. К разъемам устройства 3, 4 и 5 подсоединяются соответственно жилы фаза, ноль и земля (если она есть). При наличии у устройства клеммы РЕ заземляющие провода соединяются с общим контуром заземления через нее.
Подключение одножильного теплого пола к терморегулятору осуществляется обоими концами кабеля. Их подсоединяют к разъемам 3 и 4. На разъем 5 либо РЕ выводят землю от обоих концов.

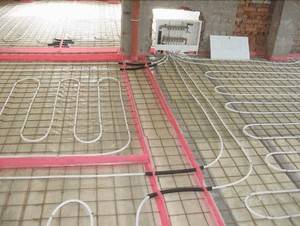

Водяной пол
Для водяной системы установка терморегулятора не так неотклонима, как для электрической. Если сам котел (котлы для теплого водяного пола) работает не на электричестве, огромных денежных утрат из-за неоптимизированной работы пола не будет.
При желании можно регулировать подачу теплоносителя вручную, ориентируясь на личные чувства. Но это в этом случае, когда пол – единственный источник подогрева, и котел в согласовании с опциями греет теплоноситель до температуры не выше 50 градусов. Если в системе находятся жаркие радиаторы либо контур ГВС, регулятор следует установить.
Самый обычный вариант автоматической регулировки – установить на двухходовой клапан термостатическую головку с выносным датчиком. Головка заполнена термочувствительным веществом, которое при нагреве расширяется, при остывании сжимается, сразу перекрывая/открывая подачу теплоносителя.
Для огромного дома и разветвленной отопительной сети лучше приобрести несколько термостатов с сервоприводами.

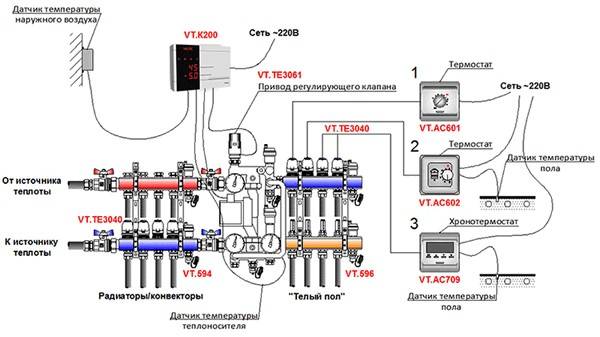

Схема подключения терморегулятора для водяного теплого пола смотрится так: сервопривод устанавливают на оборотную гребенку коллектора (коллектор для теплого водяного пола), от него тянут провода к терморегулятору с датчиком температуры воздуха.
Электрическая распредкоробка для привода и термостата размещается в коллекторном шкафу выше гребенок, кабель (как избрать кабель для проводки) от нее уходит на распределительный щит.
Заключение
В подключении терморегулятора сложностей нет. Необходимо только не путать фазы проводов и соблюдать нормы безопасности.
Терморегулятор, как и хоть какой электрический устройство, должен устанавливаться в согласовании с ПУЭ.
Рекомендуется также перед подключением проверить фазность жил индикаторной отверткой, т.к. изготовители кабеля на заводах сами, случается, путают цвета.
