Функция терморегулятора в системах нагреваемых полов состоит во включении и выключении нагревательных контуров и регулировании степени их нагрева. Внедрение терморегуляторов позволяет значительно сберечь на ваших расчетах на отопление, дозволит избежать излишних расходов, включая систему только тогда, когда для вас это нужно.
Терморегулятор для теплого пола
Главные сведения
Нагреваемые полы могут иметь различную конструкцию. Тепло может передаваться водянистым теплоносителя (жаркой водой либо антифризом), также извлекаться конкретно из частей системы при помощи электрического тока, средством нагревательного кабеля либо инфракрасной пленки. В любом случае степень нагрева контуров регулируется при помощи регулятора температуры.
Температурный регулятор нагреваемого пола может быть механическим либо электронным. В первом случае степень нагрева регулируется вручную, средством поворота ручки управления реостата. Во 2-м за регулировку отвечает электронное реле. В электронных регуляторах температуры также могут иметься узлы программирования, дозволяющие включать либо выключать нагревательные контуры в определенное данное время.

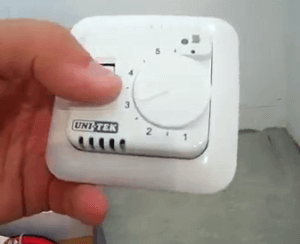

Таким макаром смотрится механический регулятор температуры:

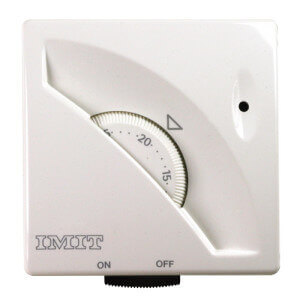

Механический регулятор температуры – фото

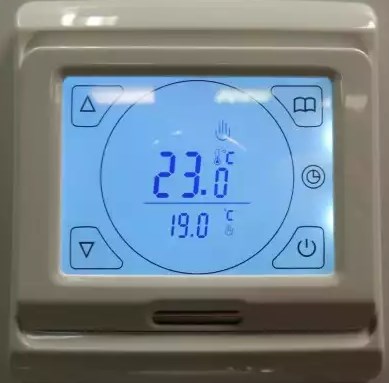

А вот так смотрится терморегулятор с электронным программируемым блоком:
Электронный терморегулятор – фото
Также терморегуляторы могут отличаться от метода крепления к стенке.
Терморегулятор может быть затратным, устанавливаемым на монтажную планку и накрывающийся корпусом с механизмом:
Эталон терморегулятора
И встраиваемым, который утапливается в заблаговременно приготовленную нишу в стенке:
Встраиваемый терморегулятор – эталон
Терморегулятор в системы электрических нагреваемых полов подключается обычно к силовой проводке помещения. При всем этом для его соединения рекомендуется применять отдельный автоматический выключатель.
В тех случаях, когда системы нагреваемых полов устанавливаются в помещениях с высочайшей влажностью – терморегулятор может быть вынесен в другое помещение.
Не считая того, отдельным типом терморегуляторов для нагреваемых полов являются устройства, управляемые по радиоканалу. В данном случае сам терморегулятор и его выносной блок управления могут находиться в различным помещениях.
Видео – выбор терморегулятора
Установка терморегулятора
Разглядим установку встраиваемого терморегулятора для нагреваемого электрического пола с нагревательным элементом – электрическим кабелем.
Направьте внимание, что в комплекте поставки теплого пола имеется два кабеля. Какой-то из них – это фактически нагревательный кабель, а 2-ой предназначен для соединения нагревательного кабеля к терморегулятору нагреваемого пола.
Кабель для теплого пола
В комплекте поставки терморегулятора идет датчик температуры, который имеет вид провода с чувствительным элементом на окончании.

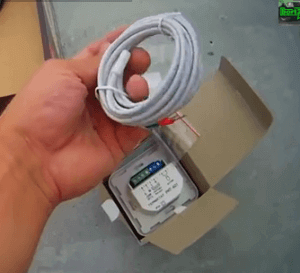

Кабель с датчиком температуры
И большим планом обычной механический терморегулятор:

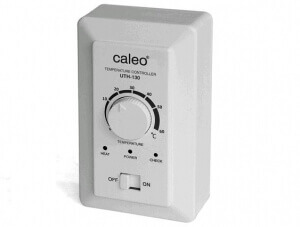

Механический терморегулятор
Вот так смотрится клеммная коробка, расположенная с оборотной стороны терморегулятора:

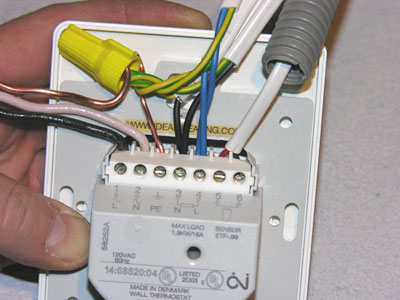

Эталон клеммной коробки
Система нагреваемого пола с электрическим кабелем может оснащаться двухжильным и одножильным кабелем. Зависимо от количества жил на клеммной коробке терморегулятора размещаются клеммы-разъемы.
Разновидности клеммных коробок на терморегуляторе
В любом случае на клеммной коробке будут разъемы для температурного датчика, для самого нагревательного кабеля и для подключения силового напряжения от сети.
Направьте внимание на маркировку подводки проводки. Клеммы имеют маркировку «L» – соответственной фазе и обозначение «N», обозначающей ноль.
Итак, нагреваемый электрический пол у нас уже уложен и красный нагревательный кабель соединен с соединительным черным кабелем.
Соединение кабелей для теплого пола – фото

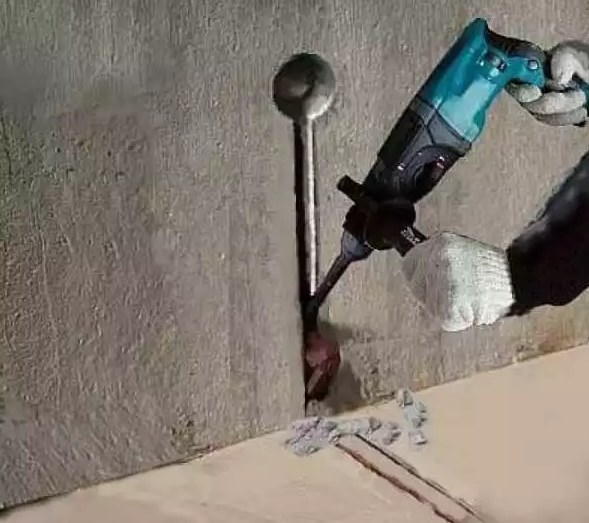

Соединительные провода заведены в штробу в стенке и выведены под место посадки для терморегулятора:

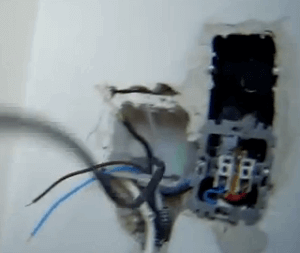

Выводим провода под терморегулятор

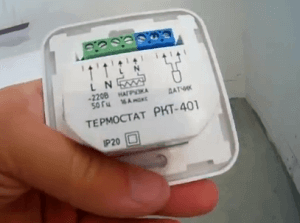

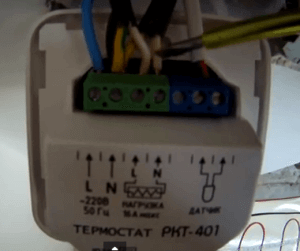

Подключаем провода (соединительные и датчика) к подходящим клеммам на терморегуляторе:

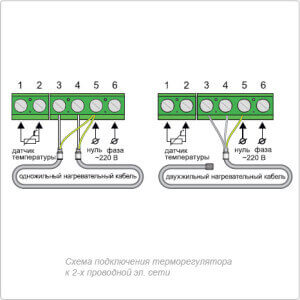

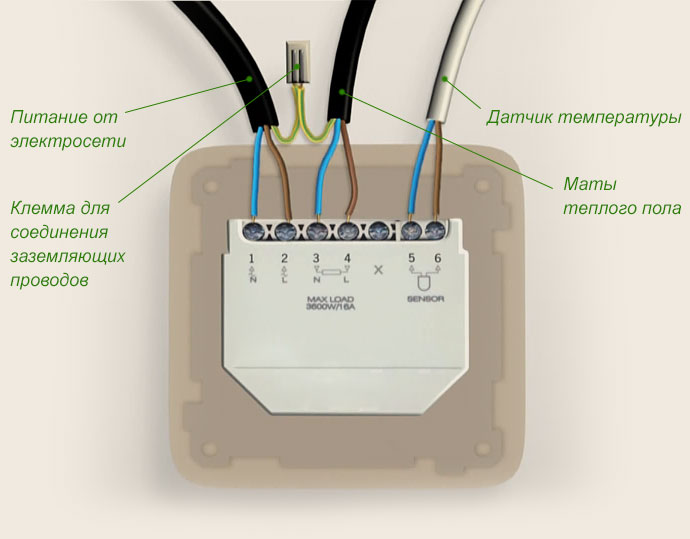

Схема подключения проводов к терморегулятору
Включаем терморегулятор (на его корпусе загорелась сигнальная лампочка( и проверяем работоспособность нагреваемого электрического пола:
Устанавливаем терморегулятор и включаем его
Выбор терморегулятора
Важнейший момент в выборе терморегулятора – это соответствие его мощности и мощности вашего нагреваемого электрического пола. Обычно бытовые системы электрического напольного освещения имеют мощность около 3-х киловатт.
Подключение нескольких терморегуляторов
Необходимость подключения нескольких терморегуляторов может появиться у вас, если вы желаете разбить помещение на зоны, в каких должен поддерживаться различный температурный режим. Также для вас придется приобрести и установить несколько терморегуляторов, если суммарная мощность укладываемого нагреваемого электрического пола будет превосходить способности 1-го терморегулятора.
Терморегулятор для пола с водянистым теплоносителем
В ряде случаем при монтаже нагреваемых полов с водянистым теплоносителем никакой системы регулирования температуры не устанавливается. Нагревательные контуры просто подключаются к системе магистрального либо личного отопления через коллектор. На некоторых моделях коллекторов имеются регулировочные винты, которые могут делать терморегулирующую функцию
Терморегуляторы для нагреваемого пола с водянистым теплоносителем действуют опосредованно. Исходя из результатов измерения температуры они дают команду сервоприводу, который ограничивает либо наращивает поток теплоносителя. Вследствие этого электрический нагреваемый пол регулирует на команду терморегулятора фактически одномоментно, а на системе с водянистым теплоносителем – с осязаемым запозданием, тогда, когда теплоноситель дойдет и прогреет нагревательные трубопроводы.
Типы регуляторов температуры в системах с водянистым теплоносителем

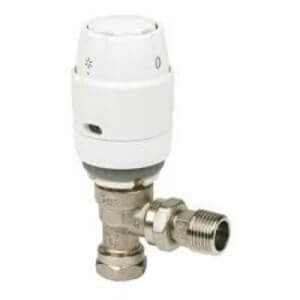

Самым обычным видом терморегуляторов для нагреваемых полов с водянистым теплоносителем являются механические, которые просто ограничивают поток воды в нагревательных контурах. Подобные устройства обычно инсталлируются на обыденные современные отопительные радиаторы. Юзер устанавливает хотимый поток (а поэтому и температуру) вручную поворотом головки. Они ординарны и дешевы, не требуют неизменного обслуживания и имеют длинный срок службы.
Эталон механического терморегулятора с водянистым теплоносителем
В электронном терморегуляторе для систем с водянистым теплоносителем имеется электронный блок, который соединен с температурным датчиком. Датчики может определять как температуру снутри помещения, так и конкретно температуру теплоносителя. Они также могут иметь функции программирования и врубаться и выключаться в периоды времени и на ту температуру, которая задана юзером.
Электронный терморегулятор с водянистым теплоносителем
Для передачи сигнала от терморегулятора к сервоприводу могут употребляться как проводные, так и беспроводные каналы связи.
Вы сможете избрать определенный тип терморегулирующего устройства зависимо от ваших потребностей, конструкции нагреваемого пола и вашего бюджета.
Установка и регулировка программируемого термостата
В текущее время для управления обогревающими системами существует некоторое количество видов терморегуляторов. Каждый вид отличается собственной устройством и функциональностью. По отзывам потребителей, самым комфортным и действенным считается — программируемый терморегулятор для теплого пола. В этой статье мы поведаем, в чем его достоинства перед подобными устройствами, также как верно выполнить его установка и подключение.
Внешний облик
Программируемые термостаты, обустроены цифровым табло, что обеспечивает удобство в применении. Обычно, на его мониторе отображено:

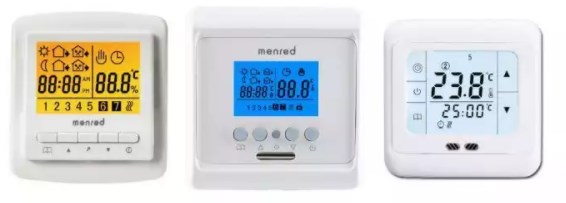

Термостаты для теплого пола
Такая отличительная особенность позволяет зрительно выслеживать все данные и вовремя управлять опциями, исходя из желаний юзера. Обычно, в термостате встроен датчик (или же он идет в одном комплекте), который предназначен для измерения в помещении температуры пола и воздуха.
Схема подключения проводов — подходит к хоть каким устройствам
Свойства программируемого термостата
Все виды терморегуляторов для теплого пола сделаны, для поддержания данной температуры в помещении. Потому в их функции заходит, по мере конфигурации локального климата включать и выключать подачу тепла для помещения. Программируемый термостат отличается от собственных аналогов тем, что он обустроен цифровым микропроцессором, который способен уяснить сходу несколько значений. Благодаря этому он может обслуживать несколько комнат сразу, с различными данными температурными режимами. Не считая того, программируемые терморегуляторы владеют следующими дополнительными функциями:
Терморегуляторы снабжены контактом для заземления. Некоторые модели термостатов, без заземления не врубаются.
- Фиксация четкой температуры пола. Такая особенность позволяет соединять отопительные системы с декоративными напольными покрытиями.
- Удобство в эксплуатации. Контроль данных и настройка режимов делается, как на изделии, так и через Wi – Fi либо дистанционный пульт.
- Безопасность. Возможность установить точную наименьшую температуру, не дозволит в зимний период перемерзнуть обогревающей системе, если жилое помещение бросить без присмотра.
- Экономия. Терморегулятор без помощи других включает и выключает подогрев пола, что позволять сберечь на потреблении электроэнергии до 20%.
Размещение устройства в комнате
Необходимо отметить, что программируемые термостаты, имеют длинный эксплуатационный срок. Но не правильное подключение к теплому полу, может негативно сказаться на их многофункциональных свойствах.
Установка термостата
Если к монтажу программируемого термостата, подойти со всей ответственностью, всю работу можно будет провести без помощи других, без услуг спеца. Перед монтажом прежде всего необходимо ознакомиться с прилагаемой аннотацией, где производитель указал все нужные сведения. Дальше определяются с местом расположения термостата, исходя из его мощности и мощности теплого пола. Место установки также должно быть защищено от термических источников и прямых солнечных лучей. Определившись, где будет размещаться термостат, приступают к его монтажу, по следующей схеме:
- В избранном месте, по размеру устройства делают нишу и устанавливают его коробку.
- Аккуратненько, без повреждения частей в монтажную коробку устанавливают устройство.
- К гнездам терморегулятора, согласно цветовому предназначению, подсоединяют провода.
В последнюю очередь к изделию подсоединяют термодатчик и закрывают крышку.
Проверка терморегулятора
После того, как будут выполнены все соединения, с помощью уровня, сглаживают положение термостата. Дальше переднею панель закрепляют винтами и подключают устройство к электросети. Если все соединения выполнены верно, на экране высветятся значки.
По советам профессионалов, еще есть один более надежный метод как проверить исправность устройства и его подключение. Для этого на программируемом термостате поначалу задают самую низкую температуру, и подключают его. Потом выставляют наибольшее значение и смотрят, вышло ли замыканием электрической цепи, о чем будет свидетельствовать соответствующий звук.
Настройка программируемого терморегулятора
После того, как убедившись, что электронное устройство подсоединено верно и все монтажные работы теплого пола на сто процентов окончены, можно будет приступить к программируемым настройкам, которые тщательно описаны в аннотации по эксплуатации. Провести их довольно легко, но углубленные опции все — же требуют некоторых способностей:
- Время и дата. Для установки этих характеристик, нужно зайти в меню опций. Настройка времени осуществляется переключением курсором «вверх» «вниз». Также и с деньками недели, где идет цифровая градация от пн. до воскресения, цифрами от 1 до 7. После того как будут выбраны нужные значения, нажимается кнопка питания.
- Установка режима по денькам и часам. Тут так же необходимо будет зайти в опции меню и избрать деньки недели. Сначала, время и температура будут идти для будних дней, а потом появится целый цикл: время подъема, ухода, прихода и т. д.
- Переключение датчиков. Тут отображается средняя температура, датчиков пола и воздуха. Если напольное покрытие состоит из плитки, датчик пола нужно выставить на «OUT», для пленочного пола «IN».
- Шаг регулировки температуры. В настройках по дефлоту выбирается данная температура шага, при превышении которого система будет отключаться, соответственно при снижении врубаться.
- Система от вымерзания. Если активировать эту функцию, пол повсевременно будет поддерживать мало заданную температуру, что не дозволит перемерзнуть обогревающим элементам.
Также стоит отметить наличие блокировки. После всех опций, программируемый теплый пол можно заблокировать нажатием особых кнопок. После того как на дисплее показаться значок в виде замка, можно будет не переживать, что кто — то случаем их скинет.
В текущее время потребительский рынок предоставляет программируемые термостаты с различными многофункциональными чертами, конфигурациями и раскрасками. Потому при их выборе, можно опираться не только лишь на их свойства, но и на интерьер помещения, где они будут употребляться.
