Терморегулятор для теплого пола подключение

В ближайшее время при строительстве личных домов в системы отопления стали включать так именуемые теплые полы.

Обычно обогрев пола снизу дополняет классические отопительные системы с водогрейным котлом и батареями.

Но некоторые обладатели пригородных домов вполне перебегают на отопление снизу. Разъясняется это тем, что подогрев жилья снизу делает более комфортабельные условия проживания.

При подогреве жилища классическими батареями самый теплый воздух накапливается у потолка комнаты и медлительно перемешивается с холодным воздухом у пола.

При отоплении снизу пол всегда теплый, а подогретый воздух появляется в нижней части комнаты, где повсевременно находятся люди. Такая система подогрева не только лишь делает комфортабельные условия, но и позволяет сберегать на отоплении.

Установка теплого пола не отличается сложностью. Нагревательные элементы укладывают на пол перед заливкой стяжки. После застывания цементно-песчаной консистенции стяжку настилают напольным покрытием.

Остается верно подключить нагревательные элементы к источнику энергии через терморегулятор — и система отопления готова к эксплуатации. Подключение — самый ответственный момент установки, потому стоит уделить ему подабающее внимание.

Виды теплых полов

Обогреть жилище снизу можно различными методами. В текущее время применяют два вида теплых полов:

• водяные;
• электрические.

В первом случае в стяжку укладывают трубки, по которым циркулирует жгучая вода. Во 2-м — электрические нагревательные элементы, которые подключают к бытовой электросети. Электрические нагревательные элементы различаются по устройству и материалам:

• нагревательный кабель из одной либо 2-ух жил проволоки с высочайшим электрическим сопротивлением;
• термический мат (кабель, заблаговременно закрепленный на сетке, служащей каркасом при заливке стяжки);
• нагревательная теплостойкая пленка, между слоями которой находятся ленты из тепловыделяющих полупроводниковых материалов.

Для каждого типа нагревательных частей существует своя система монтажа и подключения.

Виды термостатов

Терморегулятор (термостат) — это устройство, обеспечивающий поддержание данной температуры в определенных границах.

В системе теплого пола он определяет температуру по сигналам датчика, находящегося в стяжке между нагревательными элементами. Потом этот устройство ассоциирует показания датчика с температурой, данной юзером.

Если температура превосходит заданную, терморегулятор отключает нагрев. Когда температура свалится ниже данного предела, устройство снова подключает ток. Бытовой терморегулятор поддерживает температуру с точностью ±1°C.

Различают два вида терморегуляторов:

• механические;
• электронные.

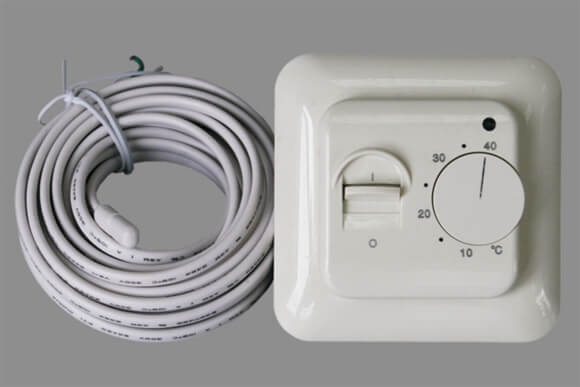

Механические обустроены поворотной ручкой, при помощи которой устанавливают желаемую температуру. Включение и выключение тока в нем осуществляется электромеханическим реле, которое во время работы издает соответствующий щелчок.

В электронных терморегуляторах нет механических перемещающихся частей. Включение и выключение тока в них производит электронное реле, которое звуков не издает. Часть таких устройств имеет кнопочное управление и жидкокристаллическое табло индикации, на котором указываются данная температура, температура на этот момент и режим работы (нагрев либо остывание).

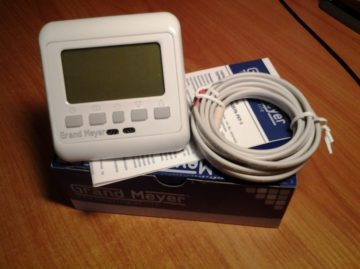

Самые современные термостаты обустроены табло, чувствительным к прикосновениям, и не имеют кнопок. Механические терморегуляторы не программируются. Заданную поворотом ручки температуру они поддерживают повсевременно.

Электронные приборы делятся на две группы:

• без программного управления (поддерживают определенную температуру);
• программируемые (автоматом изменяют режим нагрева в течение суток по данной программке).

Программируемые термостаты понижают издержки на отопление независимо от забывчивости юзера.

Схема подключения терморегулятора для водяного теплого пола

В городских многоквартирных домах подключить теплый пол к центральному отоплению довольно трудно. Это может быть лишь на оборотной трубе, т. к. в трубе, идущей от котла, очень жгучая вода. Регулировать температуру в комнатах в таком случае практически нереально, так как нагрев теплоносителя находится в зависимости от работы котельной.

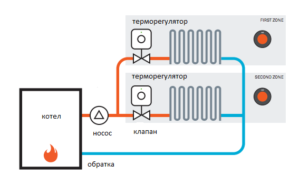

В личном доме с персональной системой отопления вода из котла распределяется по коллекторной схеме: из общей трубы вода поступает по отдельным трубкам в каждую комнату, а потом на оборотном пути в котел она тоже собирается в оборотный коллектор.

Подача воды в каждую трубу регулируется отдельным клапаном, который раскрывается либо запирается зависимо от показаний датчика температуры, установленного на стенке в каждой комнате.

Термостат устанавливают в котельной. Управляющие команды, поступающие из него, приводят в действие сервоприводы клапанов рассредотачивания теплоносителя. Система водяного нагреваемого пола довольно сложна, потому без помощи других смонтировать и отрегулировать ее может только спец. Еще проще установка и подключение электрического подогрева.

Схема подключения электрического теплого пола к терморегулятору

Для начала нужно избрать, каким образом будет подключаться система в каждой комнате к внутриквартирной сети. Ее можно подключить к общему щиту либо в каждой комнате к наиблежайшей розетке. Почаще выбирают соединение с розеткой, так как в данном случае не необходимы дополнительные коммуникации.

Термостат устанавливают на стенке, на которую не падает солнечный свет, дабы устройство не перегревался. Расстояние до розетки должно быть наименьшим.

Предварительный пол перед укладкой кабеля необходимо изолировать от тепла. Для этого на него укладывают листы полипропилена, ламинированные лавсаном. Если понизу размещено отапливаемое помещение, термоизоляция не нужна. Одножильный нагревательный кабель располагают на монтажной ленте змейкой, двухжильный — змейкой либо спиралью.

Принципиально: нагревательный кабель для теплого пола раскладывают таким макаром, дабы проводники нигде не пересекались. На месте скрещения кабель перегревается и перегорает.

При укладке кабель фиксируется на монтажной ленте. После чего тестером инспектируют сопротивление проводника. Оно должно соответствовать значению, обозначенному в техпаспорте.

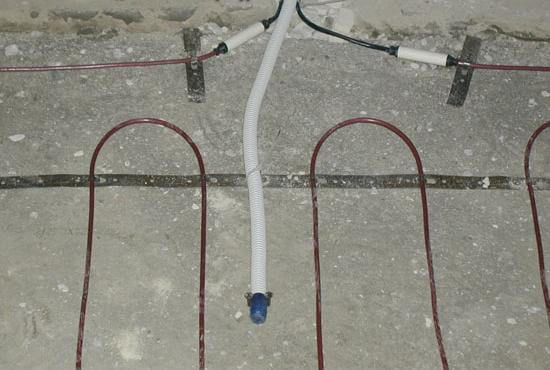

Между витками силового кабеля прокладывают и закрепляют кабель с датчиком температуры в гофрированной пластмассовой трубке с заглушкой. Он также не должен пересекаться с силовым. Проводники подводят к терморегулятору через штробу в стенке.

Силовой кабель и кабель с датчиком соединяют с терморегулятором по аннотации, описанной ниже, а потом подключают терморегулятор к сети. Это нужно для тесты работоспособности системы.

После включения термостата нужно установить желаемую температуру и проверить, греется ли кабель. Если подготовительные тесты прошли удачно, термостат отключают от сети, а кабели заливают в стяжку. Когда стяжка на сто процентов затвердеет (для цемента М400 через 28 дней), можно подключить термостат к сети и обогревать комнату.

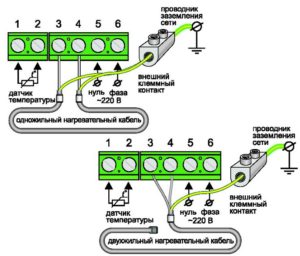

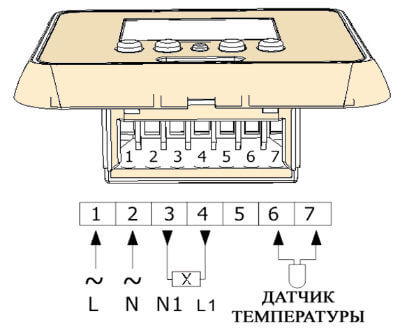

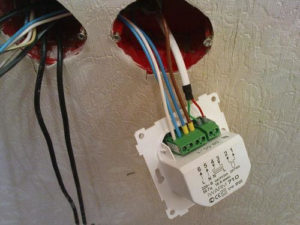

На оборотной стороне термостата находится панель, на которую выведены 6 либо 7 контактов. Контакты имеют условные обозначения и пронумерованы. Подключают кабели таким макаром:

1. Отверткой с индикатором определяют контакты в розетке, на которые выведены фаза и ноль. После чего розетку отключают.
2. К контакту 1 на панели термостата с обозначением L присоединяют провод от контакта розетки с фазой, к контакту 2 с обозначением N — нулевой провод. Полярность соблюдать непременно. Если к евророзетке подсоединено заземление, то его контакт соединяют с контактом заземления в терморегуляторе.
3. К контактам 3 и 4 присоединяется одножильный нагревательный кабель (белоснежный цвет проводников). Полярность в данном случае не принципиальна. Зеленоватый провод подключается к нулевой клемме сети либо к клемме заземления, если она есть.
4. Терморегуляторы выпускают со встроенными и выносными датчиками температуры. Интегрированный вмонтирован в корпус устройства. Выносной термодатчик продается в комплекте с ним. Он заливается в стяжку и присоединяется к контактам 5 и 6 термостата. Полярность при всем этом не принципиальна. У некоторых терморегуляторов нумерация контактов оборотная, но обозначения для устройств указаны также.

Мало отличается от одножильного подключение двухжильного кабеля. Он имеет выводы проводников только с одной стороны.

Двухжильный кабель комфортно укладывать и змейкой, и спиралью.

Снутри него находятся три проводника с разной расцветкой. Карий и синий — токоведущие. Они соединены снутри кабеля. Зеленоватый — это заземление.

Присоединяют их таким макаром:

1. Карий провод соединяют с контактом 3 (фаза с обозначением L).
2. Синий проводник соединяют с клеммой 4 (ноль с обозначением N).
3. Зеленоватый подключают к нулевому контакту сети (в нашем примере 2) либо к контакту заземления, если он есть.

После подключения и установки термостата в стенку включают ток, устанавливают режим работы и наблюдают за работой системы. О работе механического устройства говорят щелчки реле. Электронный терморегулятор указывает на табло заданную и фактическую температуру, также режим нагрева.

Инфракрасный теплый пол отличается некоторыми особенностями монтажа. Его укладывают на фольгированный полипропилен, который кладут фольгой ввысь. Слой фольги при всем этом отражает инфракрасные лучи в помещение.

Полосы инфракрасной пленки раскладывают встык на слой термоизоляции и соединяют их контакты параллельно. Инфракрасную пленку не заливают в стяжку, а покрывают ламинатом. Соединение с термостатом такое же, как и у других видов теплого пола.

Водяной теплый пол отличается сложной системой регулировки и устанавливается сразу с установкой персональной системы отопления. Установить его без помощи других без особых познаний и способностей нельзя.

Электрический теплый пол продается в комплекте для самостоятельной установки. Его нетрудно смонтировать и подключить, соблюдая аннотацию.

Как уложить и подключить электрический теплый пол к терморегулятору поглядите на видео:

Как установить терморегулятор для теплого пола

Сейчас система подогрева пола становится очень пользующейся популярностью, ведь его можно устанавливать под различными напольными покрытиями, даже под кафелем. Данное отопление можно применять как основное либо дополнительное. Для поддержания хорошей температуры, также для экономной работы системы необходимо установить регулятор температуры. В таком устройстве можно просто настроить нужную температуру воздуха в помещении, которую в последствии он сам держит под контролем. Так как сам процесс монтажа не является сложным, его можно выполнить своими руками. В этой статье мы тщательно поведаем, как осуществляется установка терморегулятора теплого пола и его подключение к сети 220 В.

Кратко о термодатчике

В комплекте идет терморегулятор и датчик температуры. Установка датчика температуры происходит с применением пластмассовой гофрированной трубки. Датчик в гофре закладывается в стяжку.

Новые датчики имеют функцию программирования. Благодаря этой функции владелец может настроить регулятор температуры так, что во время его отсутствия теплый пол будет работать в экономическом режиме. При всем этом, за определенный промежуток времени до прихода владельцев, устройство перебегает в обыденный режим, тем нагревает помещение до нужной температуры. Невзирая на то, что цена программируемого терморегулятора дороже обыденного, лучше не сберегать на этом, ведь за 2 сезона он окупается.

Выбор места установки регулятора температуры

Перед подключением терморегулятора теплого пола следует избрать подходящее место для установки. Если верно избрать место, в каком должен стоять устройство, это поспособствует не только лишь удобству использования, но и вся система подогрева сумеет работать верно. Потому при выборе места установки терморегулятора на стенке принципиально учесть следующие моменты:

1. Размещение должно быть около розетки.
2. Более лучшая высота размещения на стенке от 1-1,5м.
3. Если устройство находится около двери, то необходимо установить его следующим образом: при открытии двери на право, устройство устанавливается слева, и напротив.
4. Датчик не устанавливается около оконных просветов, чем далее, тем лучше.

Предварительные работы

Непременно перед тем, как выполнить подключение регулятора температуры, следует направить внимание на аннотацию, которая прилагается к нему. Особенного внимания заслуживает пункт, в каком непосредственно речь идет об установке датчика, и порядке воплощения данной работы, ведь у различных производителей эти процессы отличаются.

Сначала нужно снять переднюю панель, аккуратненько разобрать управляющий механизм, на обычных моделях он в виде колесика. Для снятия при помощи отвертки необходимо поддеть элемент, а дальше открутить винт, который закрепляет переднюю панель к самому механизму. В других моделях есть особые пластмассовые защелки, которые задерживают лицевую панель. Для снятия довольно поджать защелки отверткой, и она отщелкнет.

Но если не выходит снять панель, то не следует снимать ее при помощи механического воздействия. Ведь таким методом можно с легкостью сломать защелки, а для решения схожей задачи придется просто приобрести новый регулятор. Для избежания данной задачи нужно просто пристально изучить аннотацию и испытать опять снять панель, но уже в правильной последовательности.

Следующий шаг – это приобретение приспособлений для установки терморегулятора теплого пола. 1-ое, что нужно иметь – это гофротрубу. Обычно она идет в комплекте с датчиком, но если производителем не предусмотрен таковой набор, то ее необходимо приобрести раздельно. Совершенно подходящий поперечник гофры – 16мм. Для того, дабы найти нужную длину гофры, следует найти на какой высоте будет установлен регулятор температуры, и на каком расстоянии от стенки будет стоять температурный датчик. Дальше от обозначенной высоты при помощи рулетки необходимо измерить длину до датчика, который будет в полу.

Также пригодятся следующие принадлежности:

• винты крепежные;
• отвертка;
• монтажная коробка(подрозетник);
• индикаторная отвертка, которой можно найти наличие напряжения в сети;
• уровень.

Подключение терморегулятора к электросети

Подключение можно выполнить 2-мя методами:

1. Подключить через розетку при помощи штепсельной вилки.
2. Провести трехжильный провод в заблаговременно приготовленной штробе от терморегулятора к розетке.

Для того, дабы подключить регулятор вторым методом, нужно установить его под розеткой. Для этого делается отверстие под обыденный подрозетник. При помощи коронки высверливается отверстие, в которое устанавливается коробка. Также есть особые коробки в гипсокартон, в этих коробках тоже можно устанавливать терморегуляторы.

При подключении регулятора температуры следует направить внимание на контакты, находящиеся сзади устройства, они обозначены 3-мя знаками которые указывают на различные цвета провода:

• L – фаза, карий либо красный провод;
• N – ноль, синий либо голубой провод;
• PE – заземление, желто-зеленый либо желтоватый провод.

Обычно кабель идет в комплекте с терморегулятором, длина провода до 3 метров. Он подсоединяется с регулятором температуры и термодатчиком.

Для работы всей схемы, следует подсоединить терморегулятор с температурным датчиком и теплым полом. Перед подключением сделайте штробу от регулятора температуры до пола и проложите провода, используя схему, которая находится в аннотации. О том, как выполнить штробление стенок, мы поведали в отдельной статье.

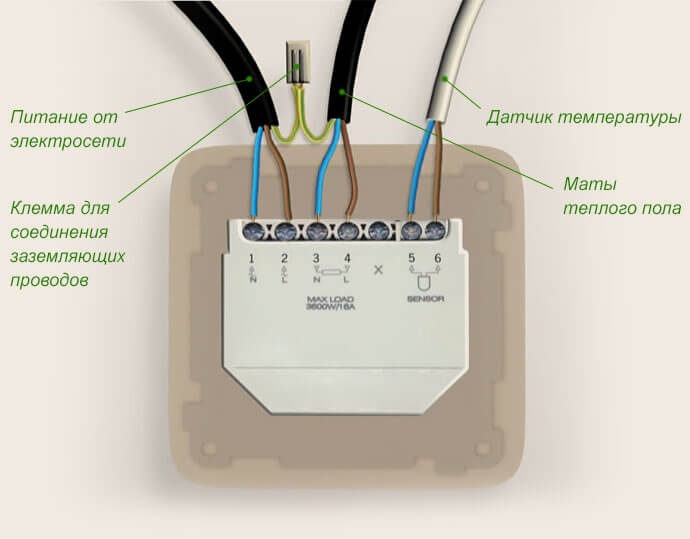

Итак, подключить терморегулятор к теплому полу можно следующим образом:

• Термодатчик подключите к 1 и 2 номеру клемм терморегулятора.
• Провод от сети нужно подключить к 5 и 6 номеру клемм. На пятую ставится фаза, а на шестую ноль.
• К 3 и 4 клемме подключается греющий кабель.

Учтите, что маркировка на терморегуляторе может быть разной и соответственно схема подключения будет отличаться (например, к 1 и 2 клемме будет производиться подключение питающего кабеля).

Также принципиально осознавать, что не у всех домов есть возможность подключать регулятор в трехпроводную сеть, ведь многие старенькые дома без заземления. Также бывает теплый пол одножильный либо двужильный, это тоже оказывает влияние на метод монтажа.

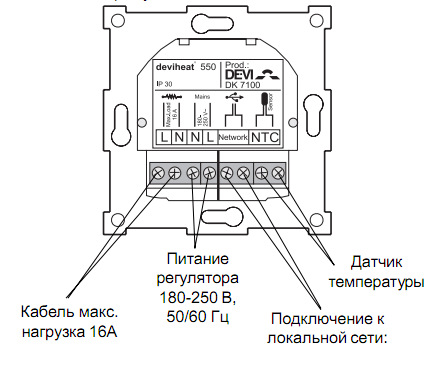

Схема подключения терморегулятора теплого пола с заземлением и без заземляющего провода:

Установка термодатчика делается под плиткой либо другим напольным покрытием, потому его следует так установить, дабы в случае неисправности его можно было изъять, не повредив напольное покрытие. Невзирая на ординарную схему подключения терморегулятора принципиально пристально прочесть аннотацию, ведь при неверном подключении теплый пол работать не будет.

На видео ниже наглядно показывается, как установить регулятор температуры и подключить к сети своими руками:

Вот по таковой технологии осуществляется установка терморегулятора теплого пола в ванной и других комнатах. Сейчас вы понимаете, на какой высоте производить установка и как верно подключить провода от системы подогрева и термодатчика к регулятору.
