Вы ищете средство, что сберегать электроэнергию при эксплуатации теплого пола? Для этого существует безупречное решение – терморегулятор для теплого пола. Термостат будет отлично регулировать и поддерживать заданную температуру. Естественно, это все при условии правильного выбора этого устройства и его монтажа.
Каким же образом терморегулятор для водяного теплого пола делает их экономически прибыльными? Дело в том, что он не только лишь, как может показаться, регулирует температуру, но и позволяет в ручном либо автоматическом режиме устанавливать временной интервал нагревания. Термостат для водяных плов с подогревом обеспечивает изменение температуры в помещении в термическом промежутке от 5 до 45 градусов. И делает это довольно оперативно.
Назначение
Основная задачка, которую делает терморегулятор для водяного теплого пола – уменьшение либо повышение объема жаркого теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электроэнергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.
Так как большая часть моделей рассчитаны для комплектации электрических систем отопления, разглядим технические свойства этой группы продуктов:
-
- Номинальная мощность. Выбор и установка терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с маленьким припасом.
- Метод регулирования температуры – автоматический либо ручной.
- Различия по методу монтажа — затратные либо встраиваемые.
- Возможность подключения нескольких датчиков температуры. Двузонный терморегулятор для теплого пола считывает показания нагрева электрических частей из воздуха в помещении. Такие устройства работают вполне автоматом, но имеют более высшую цена, чем модели с наименьшими функциями.

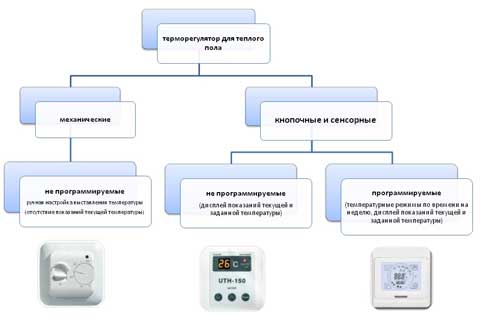

Виды термостатов
Терморегулятор для водяных теплых полов можно систематизировать по различным показателям: типу, виду датчика, месту размещения и т. д. Но, самым значимым признаком, естественно, является принцип деяния.
- Электронно-механический. Он работает по принципу, аналогичному работе обыденного утюга – без задания определенной температуры. После того как температура в комнате нагреется до установленной, регулятор отключается и врубается вновь, когда воздух остывает на несколько градусов. Управление чисто интуитивное: прохладно – крутите колесико в одну сторону, горячо – в обратную. Наибольшими плюсами этих устройств числятся максимально доступная стоимость и простота.
Основное преимущество этих устройств – доступная цена. В некоторых моделях предусмотрена система защиты. При резком скачке напряжения происходит автоматическое отключение всей системы.

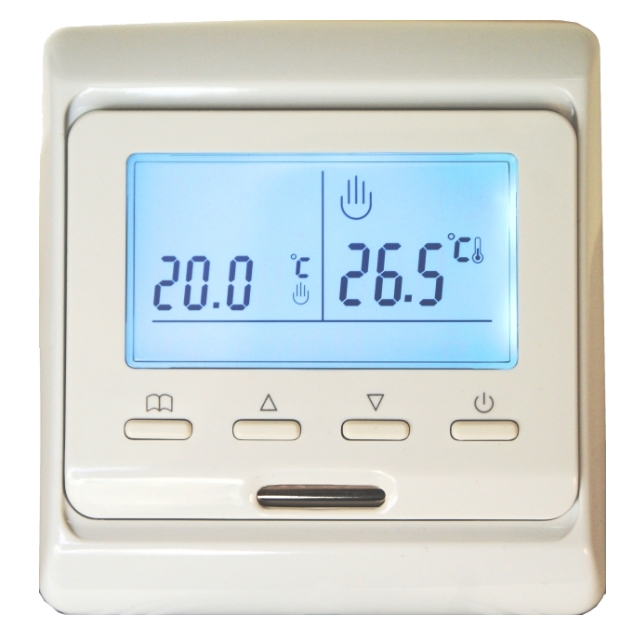

- Электронный. Такое устройство имеет аналогичный механизм работы, что и предшествующий. Отличие их в методе задания температуры – заместо колесика переключателя температуры тут предусмотрены кнопки и детекторы, а вся информация выводится на экран.
- Программируемый. Эти «умные» приборы кроме поддержания температуры делают еще некоторые деяния. Например, их можно запрограммировать на включение в определенный промежуток времени либо на определенный период, скажем на ночь и т. д. Программируемый терморегулятор для теплого пола имеет несколько интегрированных режимов работы – экономный, лучший и наибольший. Такие модели подключаются к двум датчикам температур. Какой-то из них находится между нагревательными элементами, а 2-ой считывает показания нагрева воздуха в помещении.
Выбор определенного типа термостата находится в зависимости от денежных способностей, степени комфорта эксплуатации подогрева помещения.
Где можно устанавливать
Особенных ограничений на место установки термостата нет, хотя лучше не располагать их очень низковато, дабы легче было ими управлять и программировать. Исключение составляют «влажные» помещения, скажем, ванная комната либо сауна. Устройство в данном случае устанавливают только снаружи, за пределами помещения.
Дело в том, что в большинстве случаев термостаты по собственной конструкции негерметичны и из-за высочайшей влажности могут выйти из строя и, обычно, у них нет требуемого класса защиты.
При устройстве теплого пола в смежных комнатах можно сберечь, если смонтировать двузонный терморегулятор для теплого пола, который позволяет регулировать тепло в каждом помещении безотносительно один к другому.
ДУстановка такового устройства оправдана также в случаях, когда участки в комнате необходимо обогревать с различной интенсивностью, например, посильнее зону у кровати, ежели остальную площадь.
Сколько секций можно подключить
Обычно одну секцию обслуживает один узел. Если же секций в комнате две, то он может и не совладать с совокупной мощностью, потому нужно за ранее произвести расчет системы.
Для секций, расположенных в помещениях различного предназначения, нужно смонтировать терморегуляторы по количеству комнат.
Установка терморегулятора теплого пола

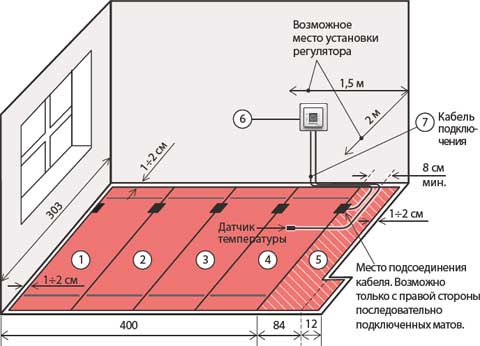

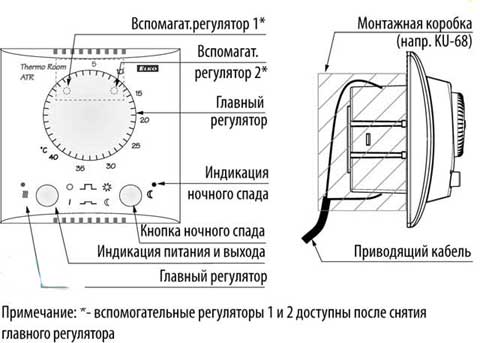

Установка проводится соответственно его типу – затратные они либо встраиваемые. Для укрытого варианта нужно приготовить отверстие в стенке. Установка устройства делают на стенке на расстоянии 1,2–5 м от плоскости пола. Зона монтажа должна быть свободна от мебели. Для термостатов с датчиками рекомендованная высота существенно меньше – порядка 30 см. Подключение к сети делают или через стандартную розетку, или к электрощитку через отдельный кабель.
Обычно, схема бывает изображена на корпусе устройства, потому монтажные работы можно делать без помощи других.
Аннотация к установке
Работа термостата базирована на сигналах датчика. Зависимо от зафиксированной термодатчиком температуры термостат отключает либо включает подачу электроэнергии
Установка датчика

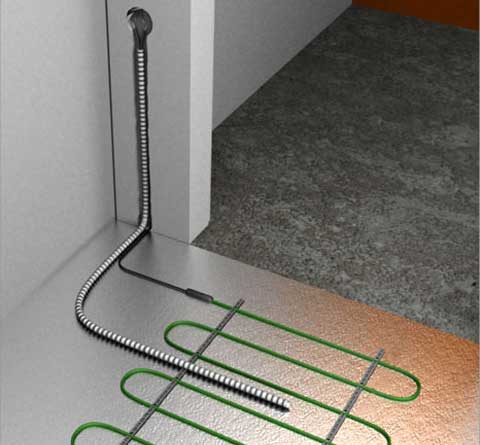

Датчик и подводящие к регулятору провода любом случае укладываются в гофротрубку, которую заводят между нагревательными элементами – трубами, кабельными нитями и т. д. на расстоянии до 1 м от регулятора и подводят к стенке, где он будет размещен. Для этого за ранее на полу и по стенке пробивают шторбу прямо до распаечной коробки. При таком методе монтажа датчик в случае неисправности можно просто извлечь и поменять даже из-под стяжки.
Обычно, из-за резкого перехода в месте соприкосновения датчика с кабелем он цепляется за гофру, что делает определенные трудности при его подмене. Потому рекомендуется обматывать эти места изоляционной лентой.

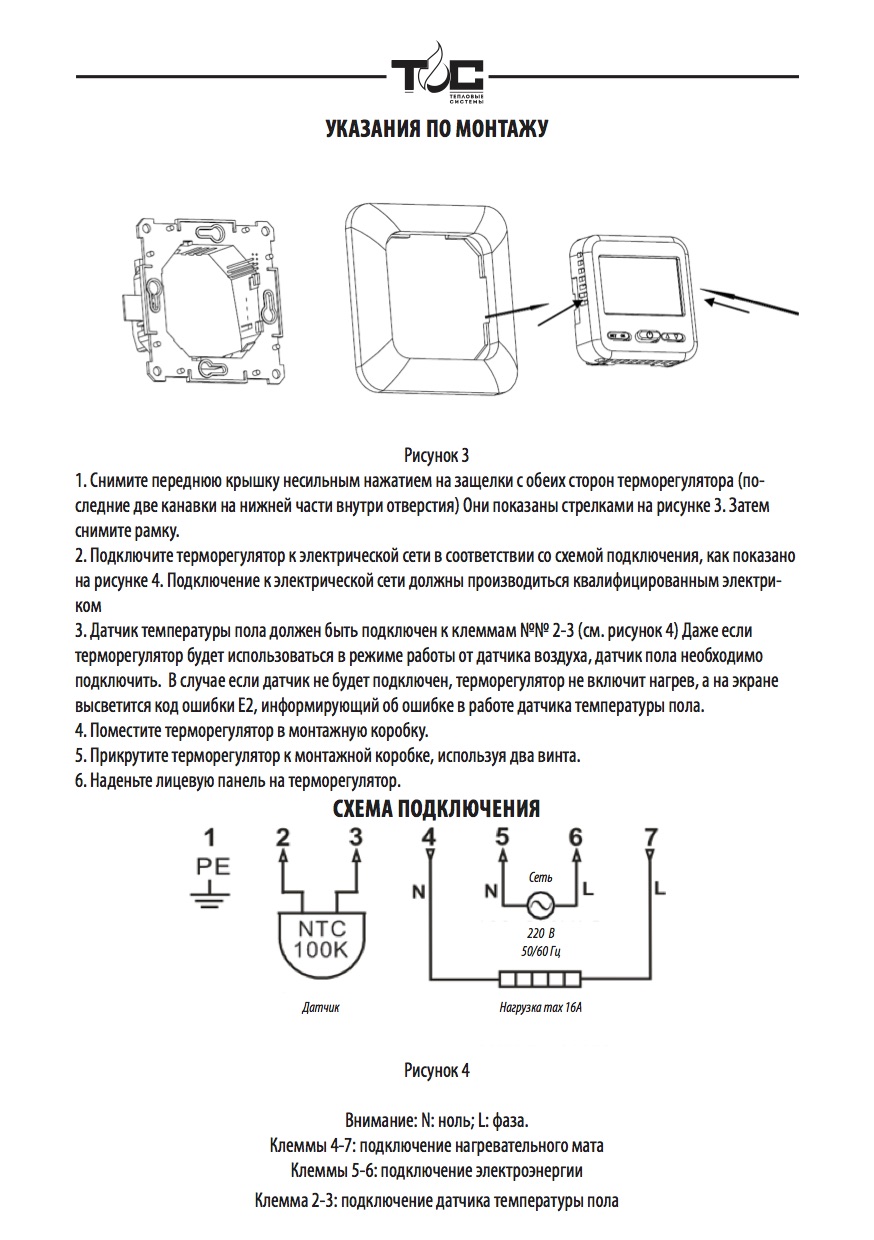

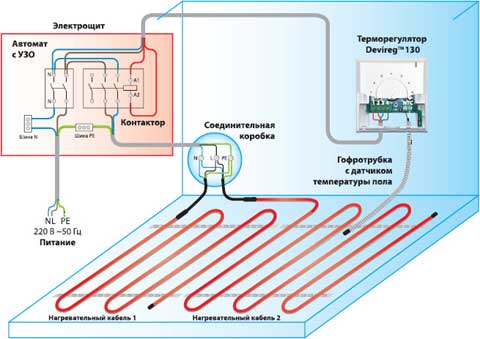

Как подключить терморегулятор
Термостат устанавливают после окончания работ по укладке полов.
- В месте монтажа делают углубление в согласовании с габаритами его корпуса. Если это затратная модель, то делают разметку стенки, снимают переднюю панель и закрепляют устройство.

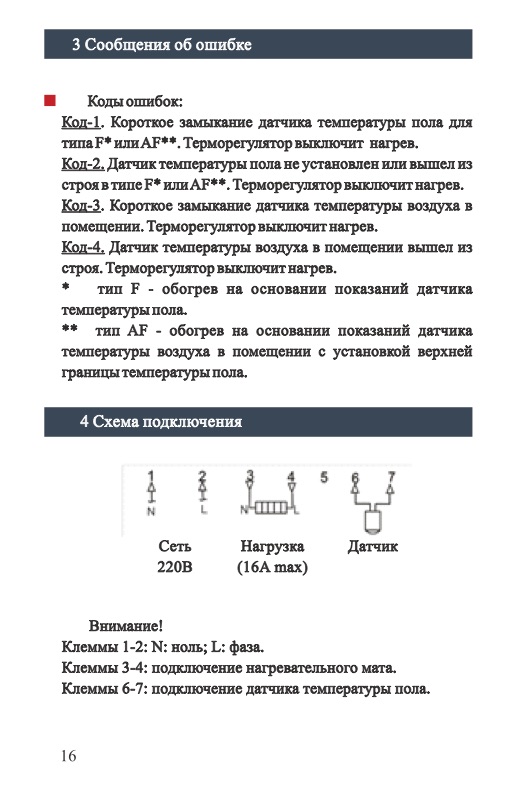

- Потом подключают провода датчика к термостату. В большинстве случаев его выходы подсоединяют к двум контактам, маркированными литерой «С». Обычно метод соединения цепи датчика с клеммами бывает описан в паспорте.

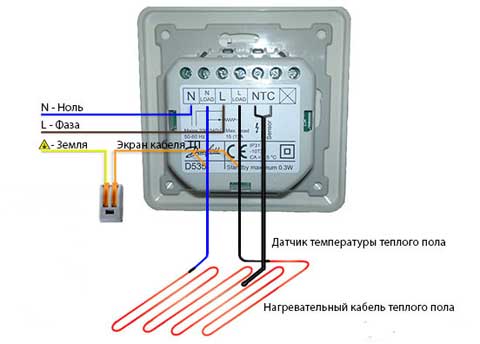

- К регулятору, обычно, не считая 2-ух проводов датчика подключаются еще фазу и ноль, заземление к клеммам, обозначенным соответственно L либо F и N, заземление и холодные концы кабелей нагревательных контуров.
- Устанавливают термостат на стенку.
В критериях завышенной влажности термостат рекомендуется устанавливать в примыкающем помещении
Водяная система нагрева
Терморегулятор для водяных теплых полов устроен по другому – он смешивает потоки пылающей и охлажденной воды для понижения (увеличения) температуры воды в трубках.
Конструктивно он состоит из сервопривода и термодатчика, который устанавливается во входной коллектор. При помощи регулирующей головки выставляется лучший уровень температуры. Как датчик фиксирует ее увеличение – при помощи сервопривода шток опускается, заблокируя поступление воды. Жидкость циркулирует снутри системы без смешивания с жарким теплоносителем. Когда температура падает ниже положенного уровня – шток подымается и находится в таком положении до получения данных от датчика о достижении критичной отметки.
Недочетом таковой схемы работы является отсутствие показаний о температуре воздуха в помещении. Если нужно учесть этот фактор – во входные патрубки коллектора инсталлируются отдельные термостаты. Они подключаются к наружному блоку управления, который фиксирует данные о степени нагрева воды в трубках и воздуха в комнате.
Советы по выбору
При покупке определенной модели нужно уделять свое внимание на технические свойства. Сначала это номинальная мощность устройства. Схема терморегулятора для теплого пола поможет разобраться с подключением устройства к нагревательным элементам и датчикам температуры.
В текущее время существует огромное количество компаний, выпускающих приборы контроля работы нагревательных кабелей. На практике европейские модели не достаточно чем отличаются от китайских — разработка сборки у них одинакова, разница может быть только в материале производства. Следует уделять свое внимание на отзывы в сети, которые посодействуют составить беспристрастную картину о качестве.
Какой терморегулятор для теплого пола нормально подойдет для монтажа в определенной системе подогрева? Идеальнее всего пользоваться советами профессионалов – они по личному опыту могут дать подсказку наилучшую модель устройства.
Терморегулятор для теплого пола аннотация

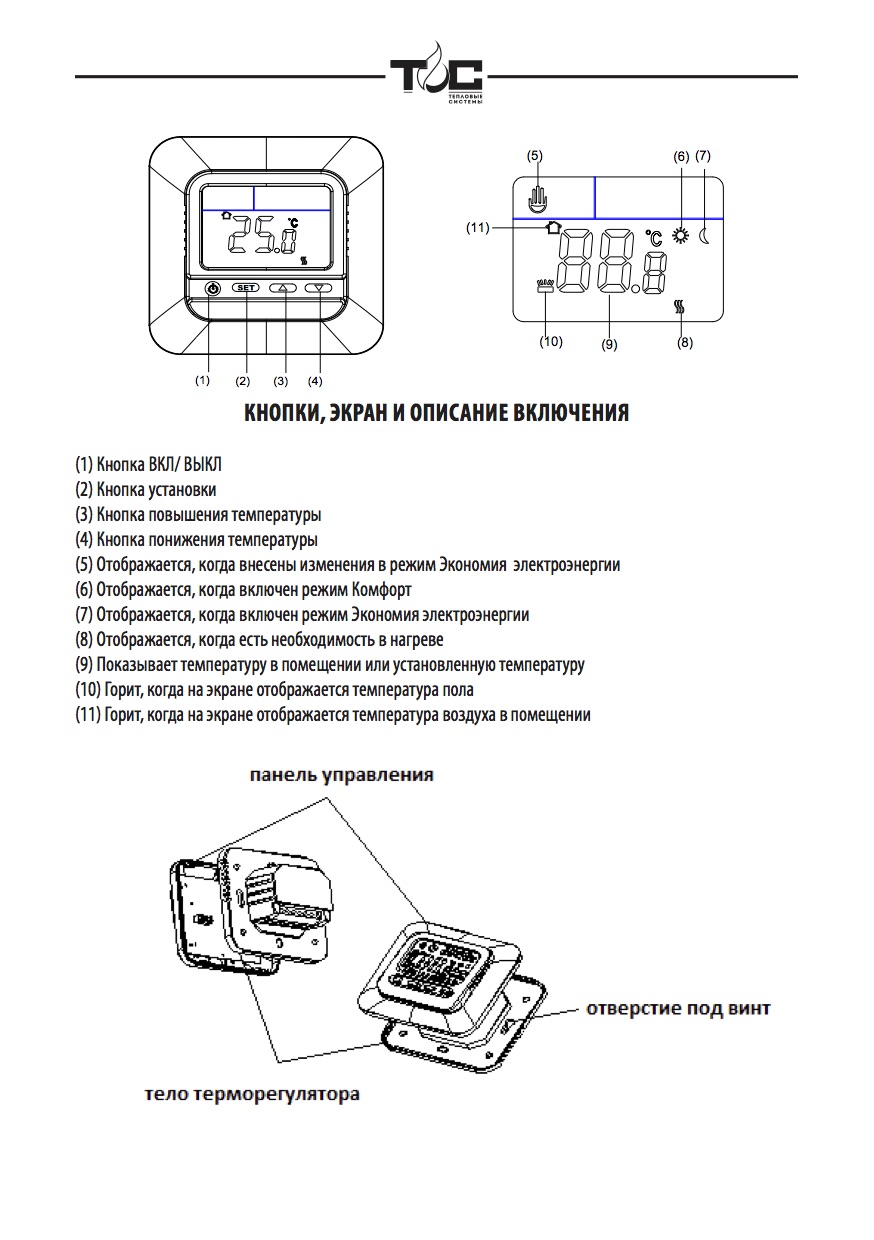

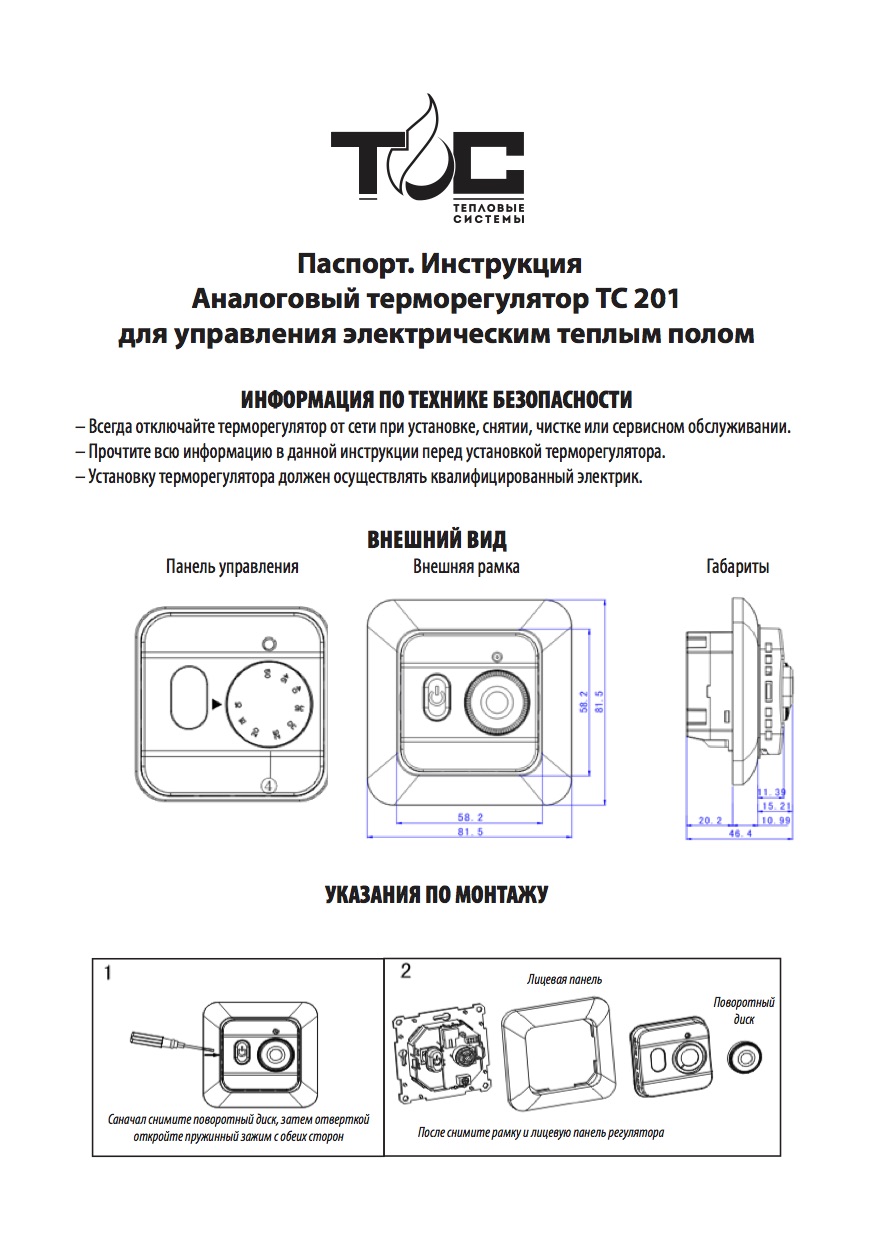

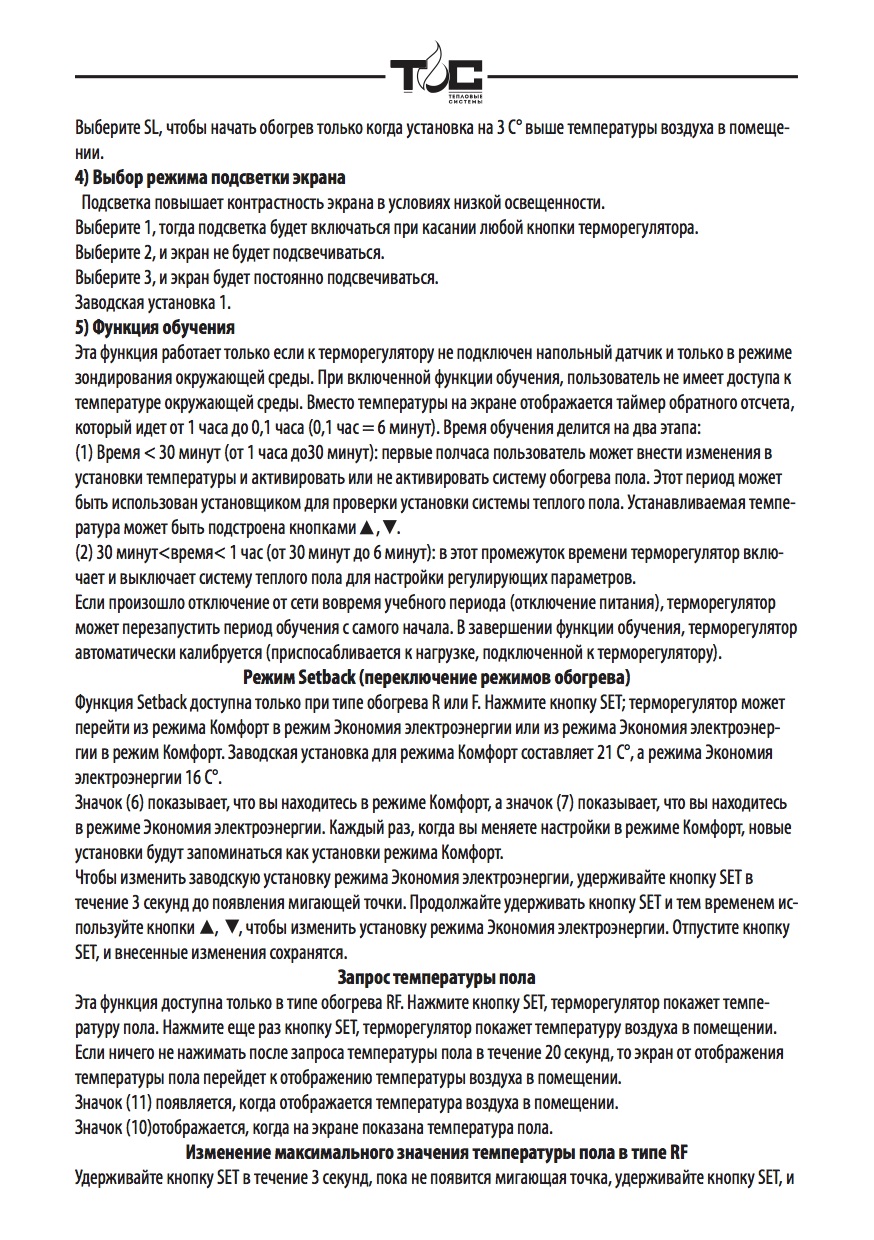

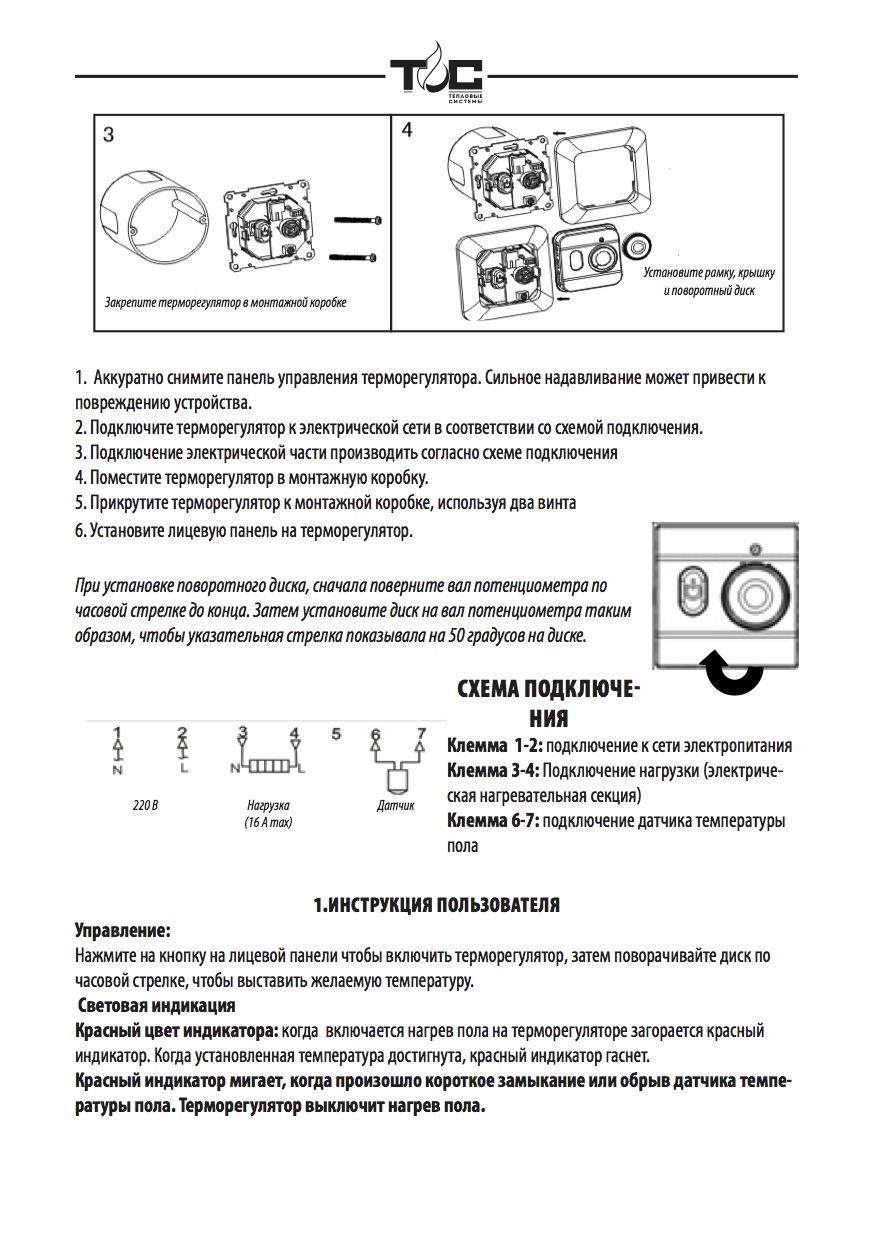

Аннотация к терморегулятору Теплый пол №1 ТС 201

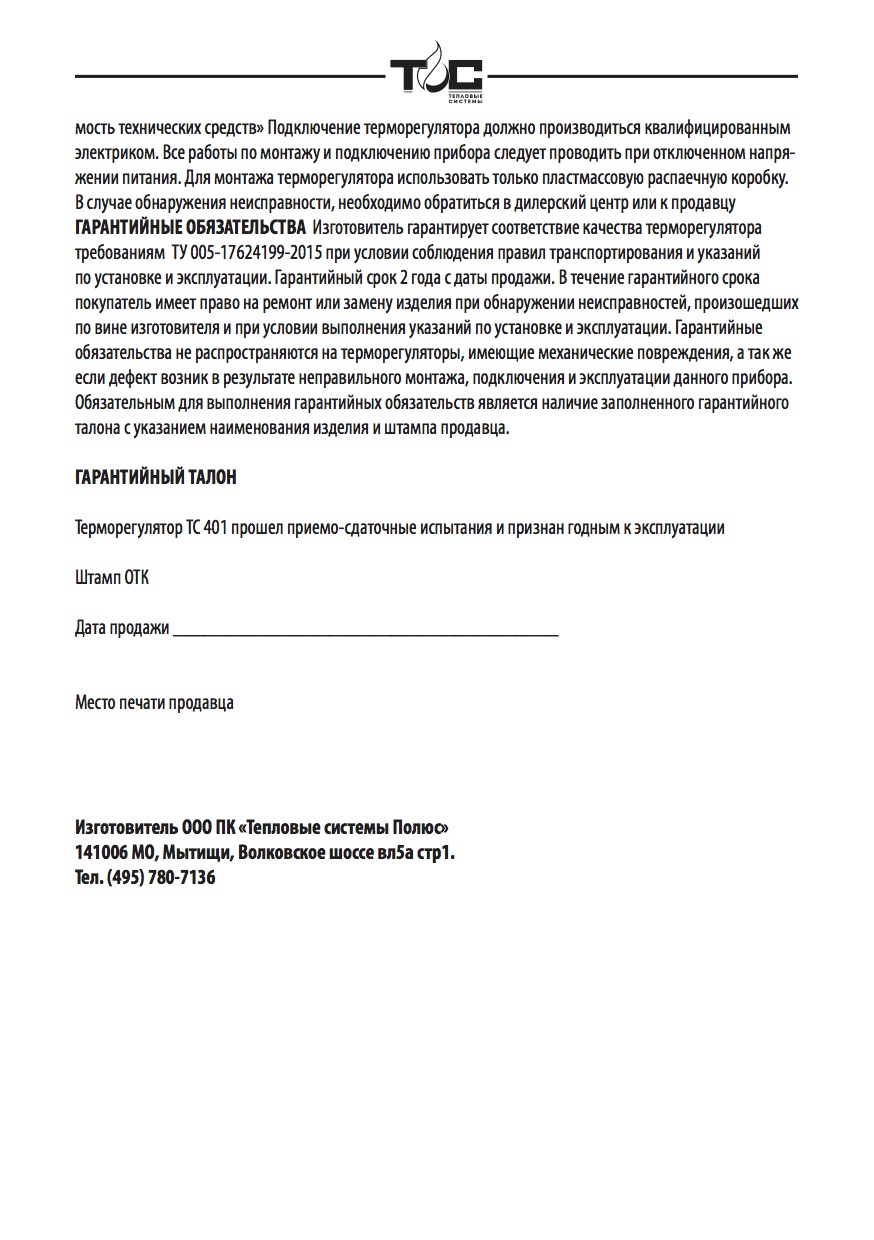

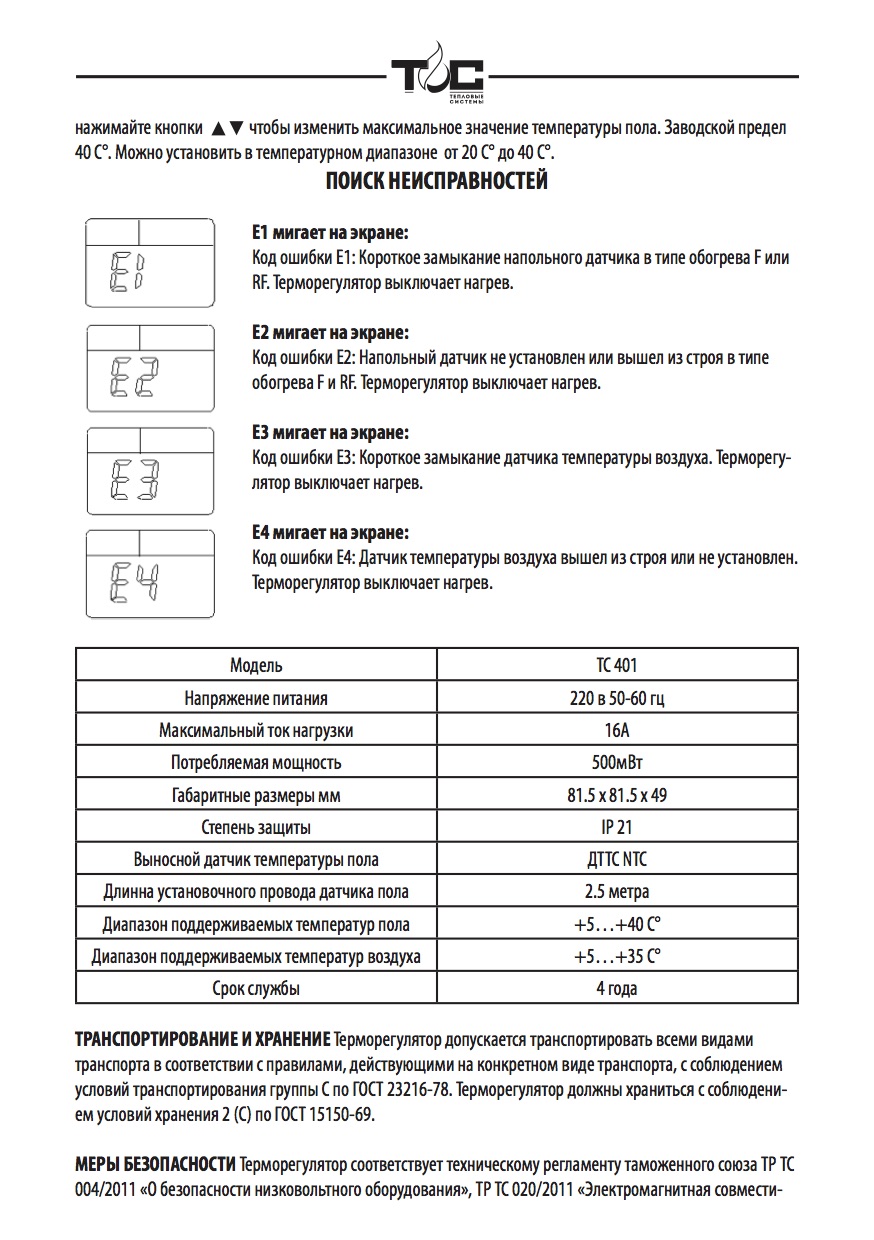

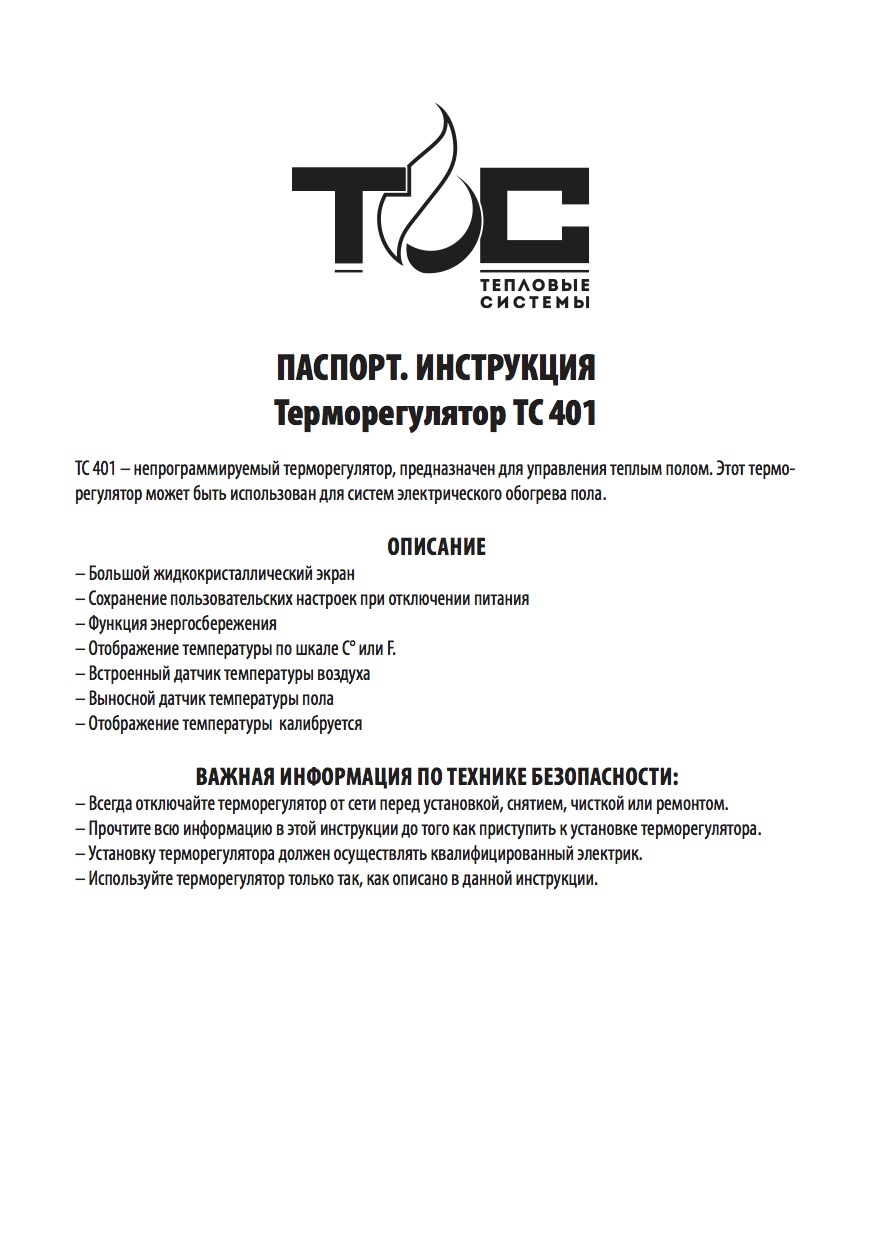

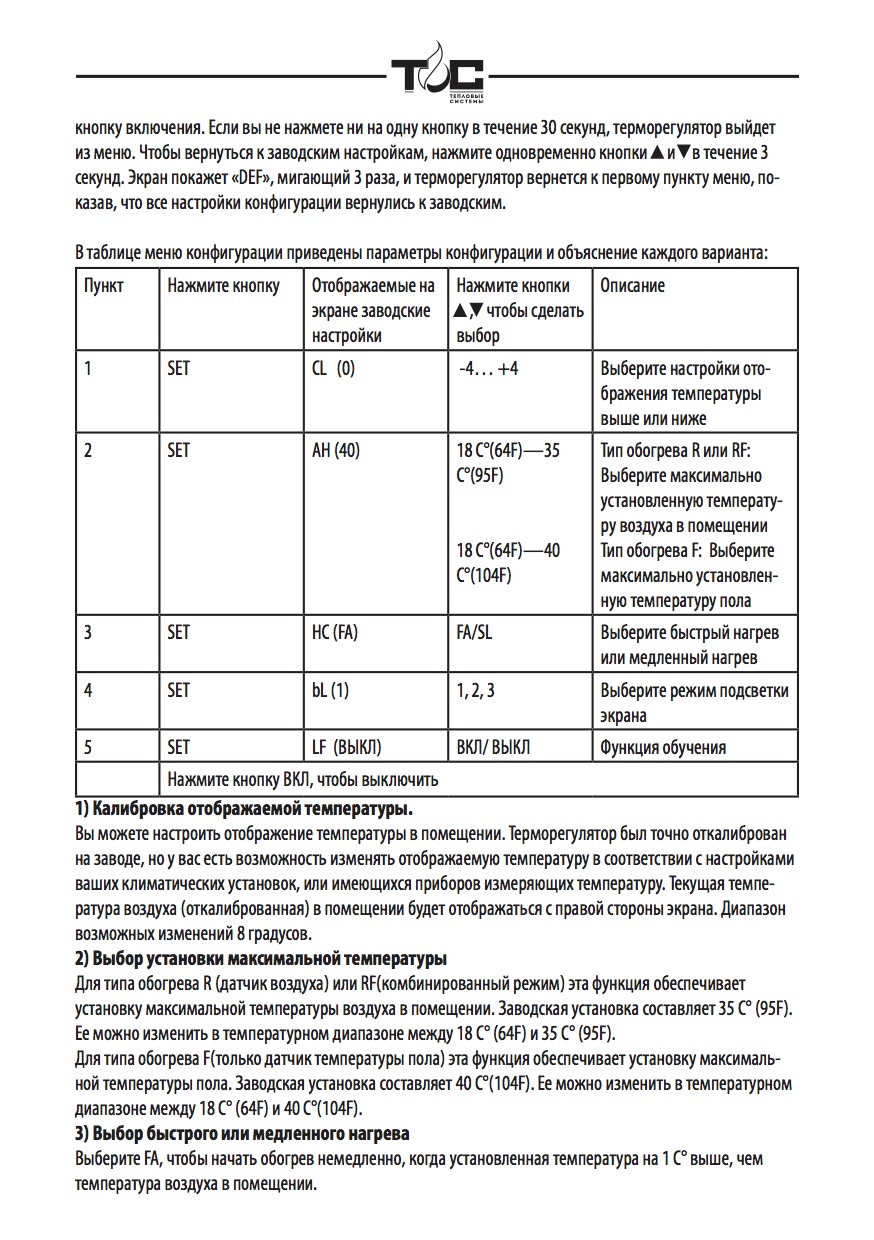

Аннотация к терморегулятору Теплый пол №1 ТС 401

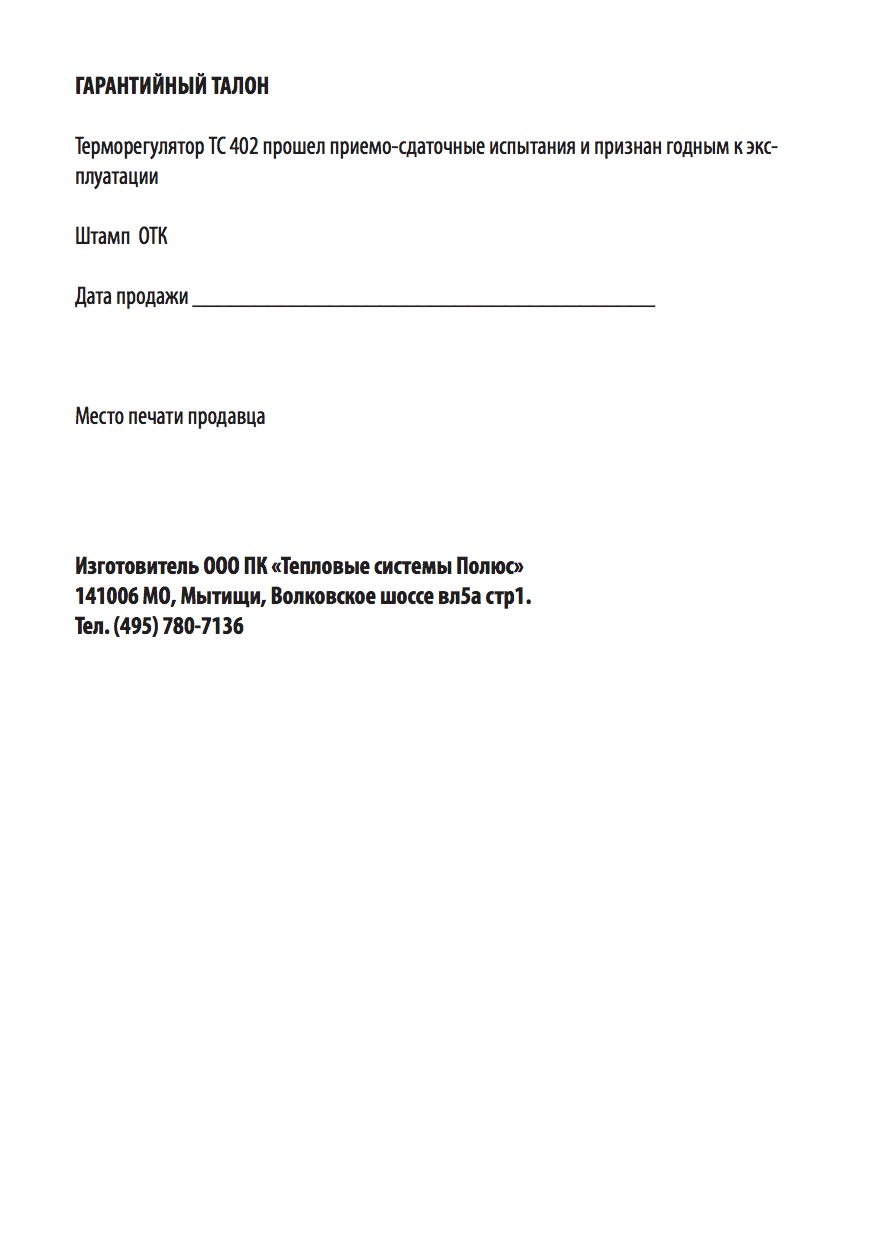

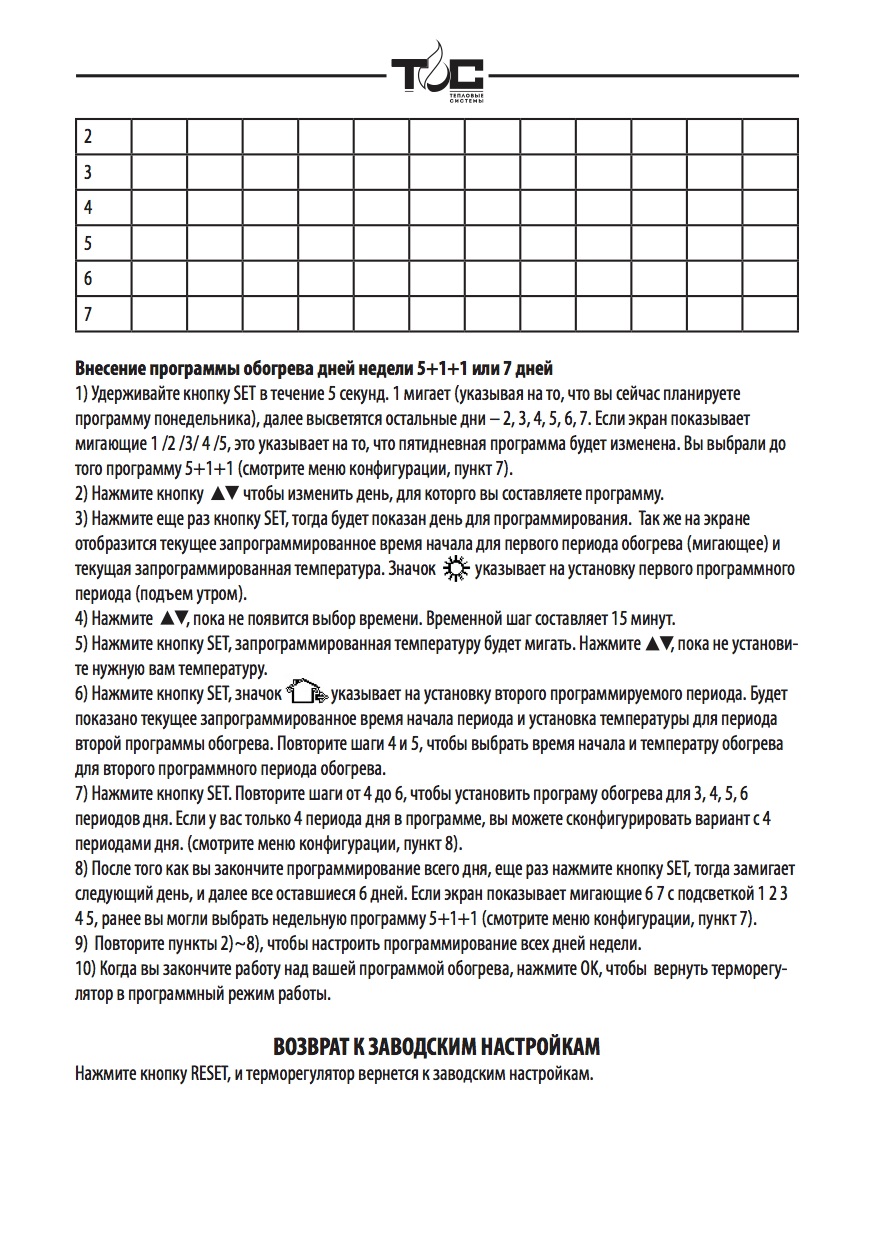

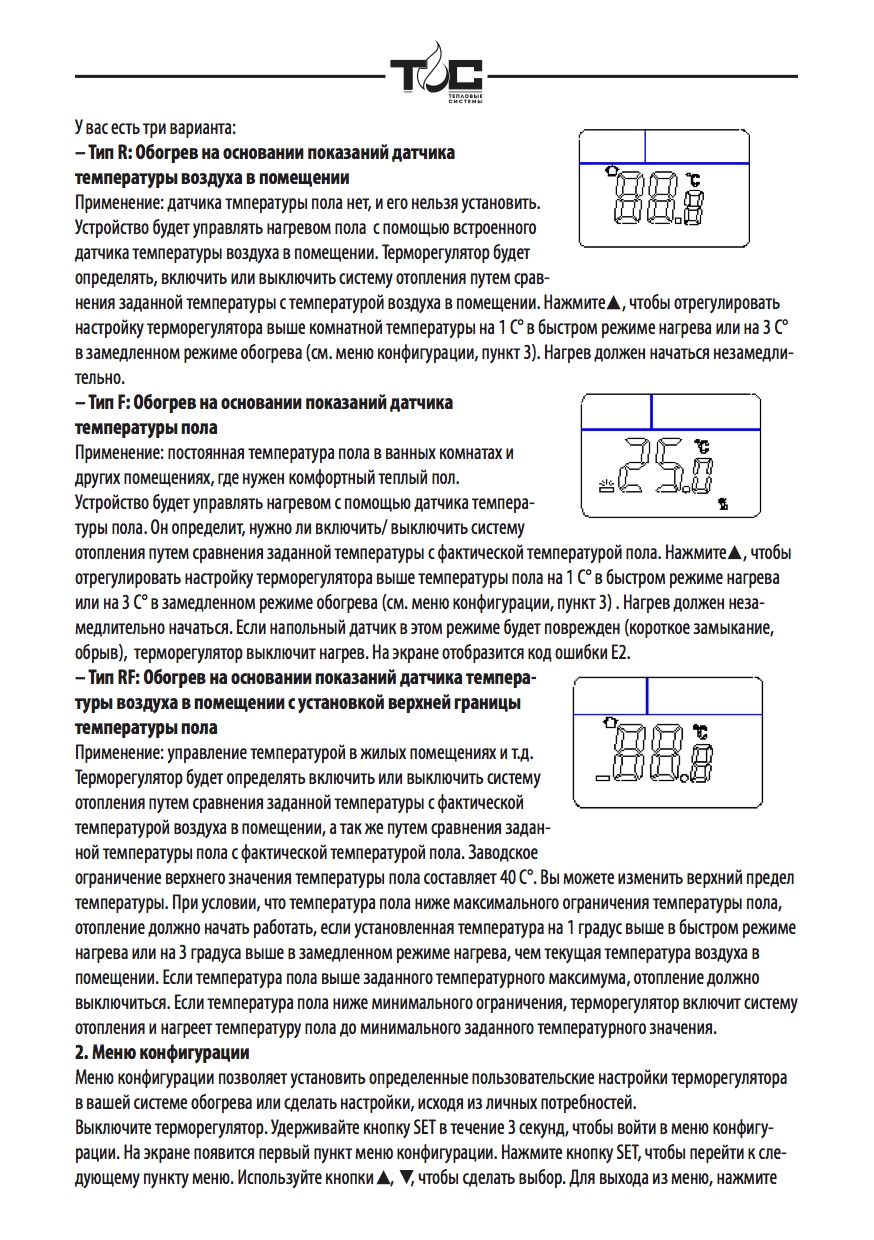

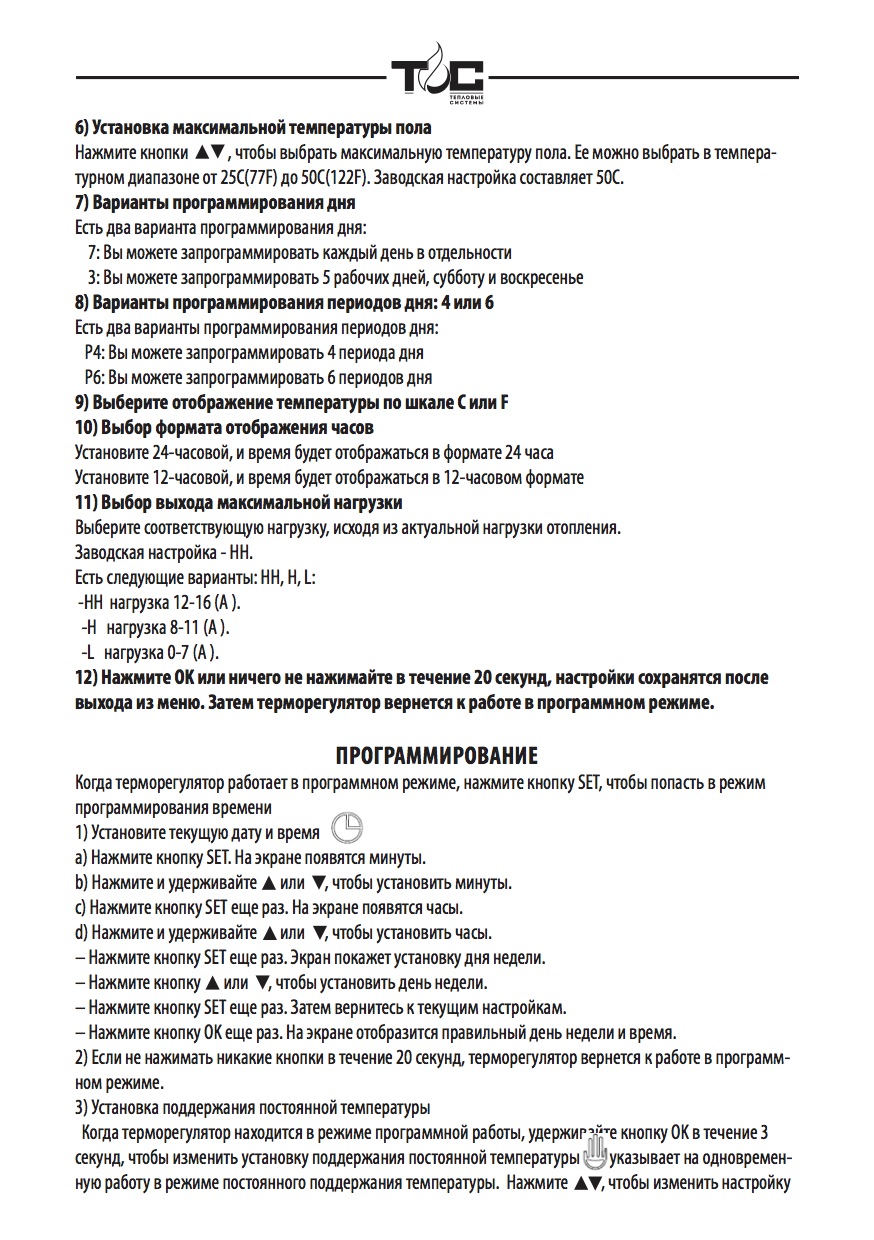

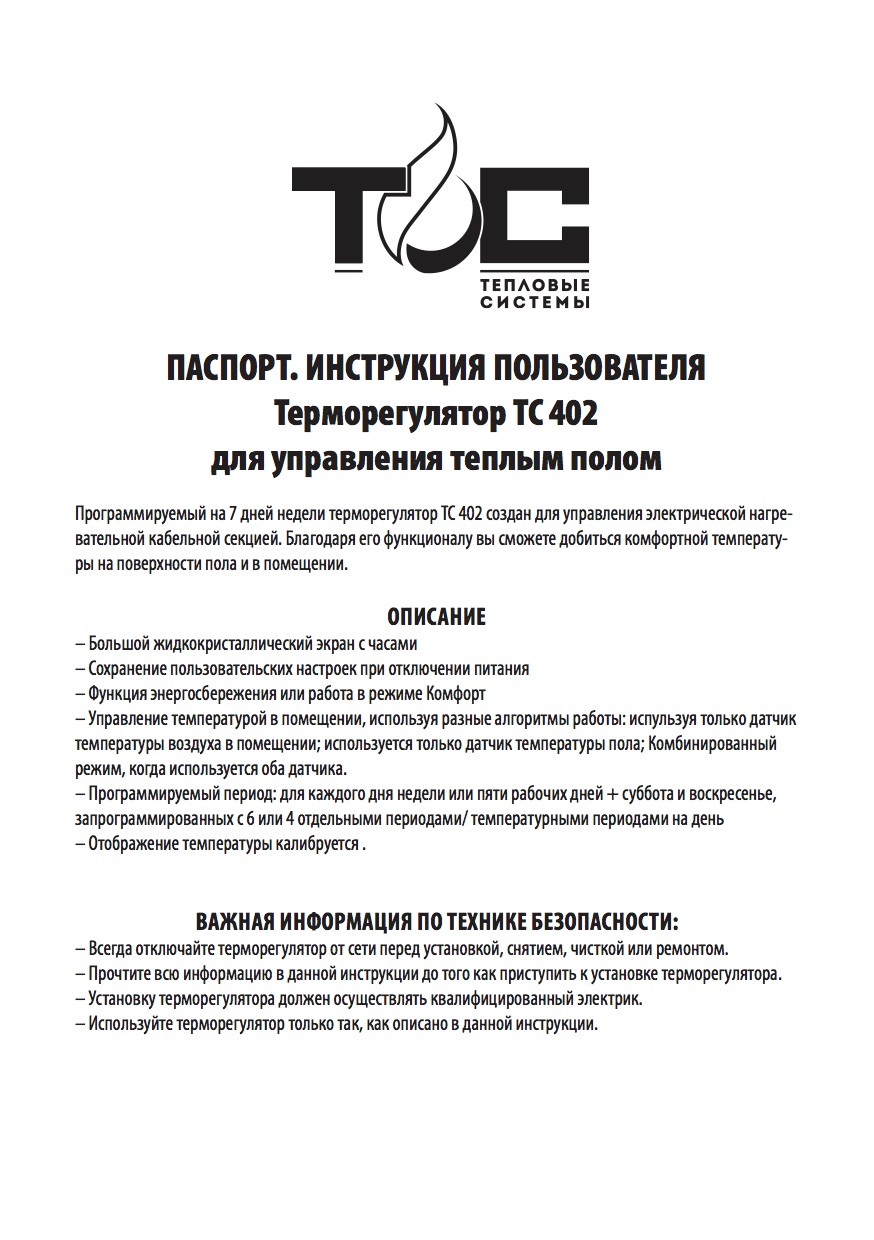

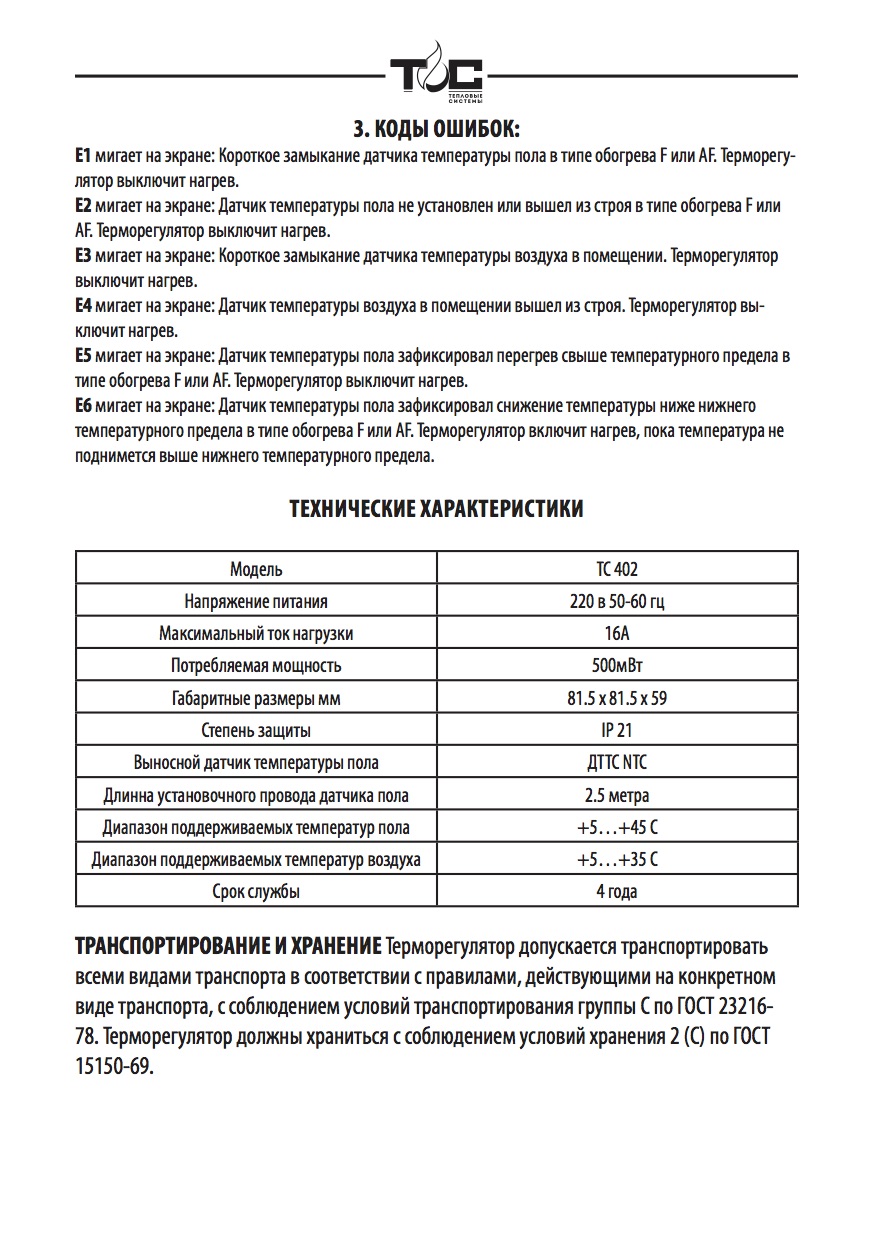

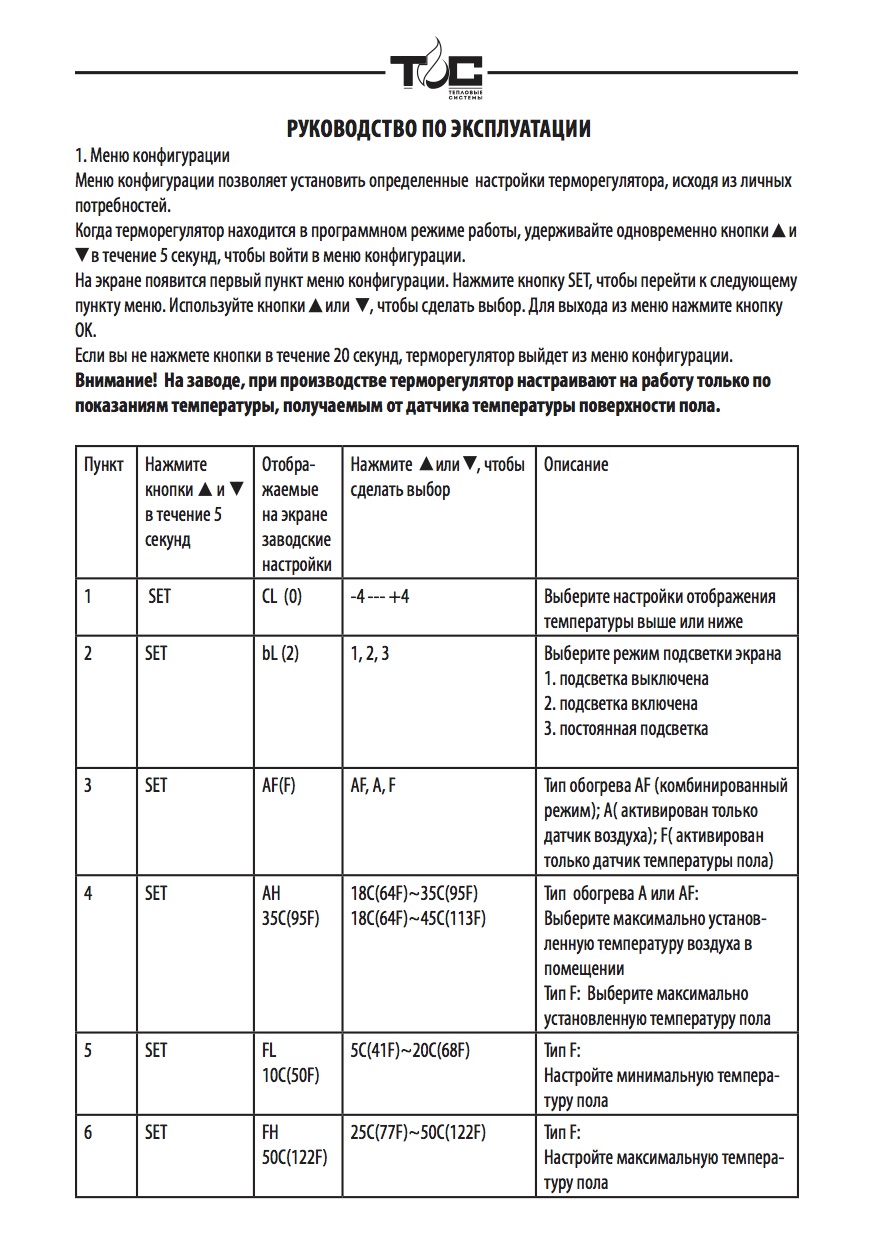

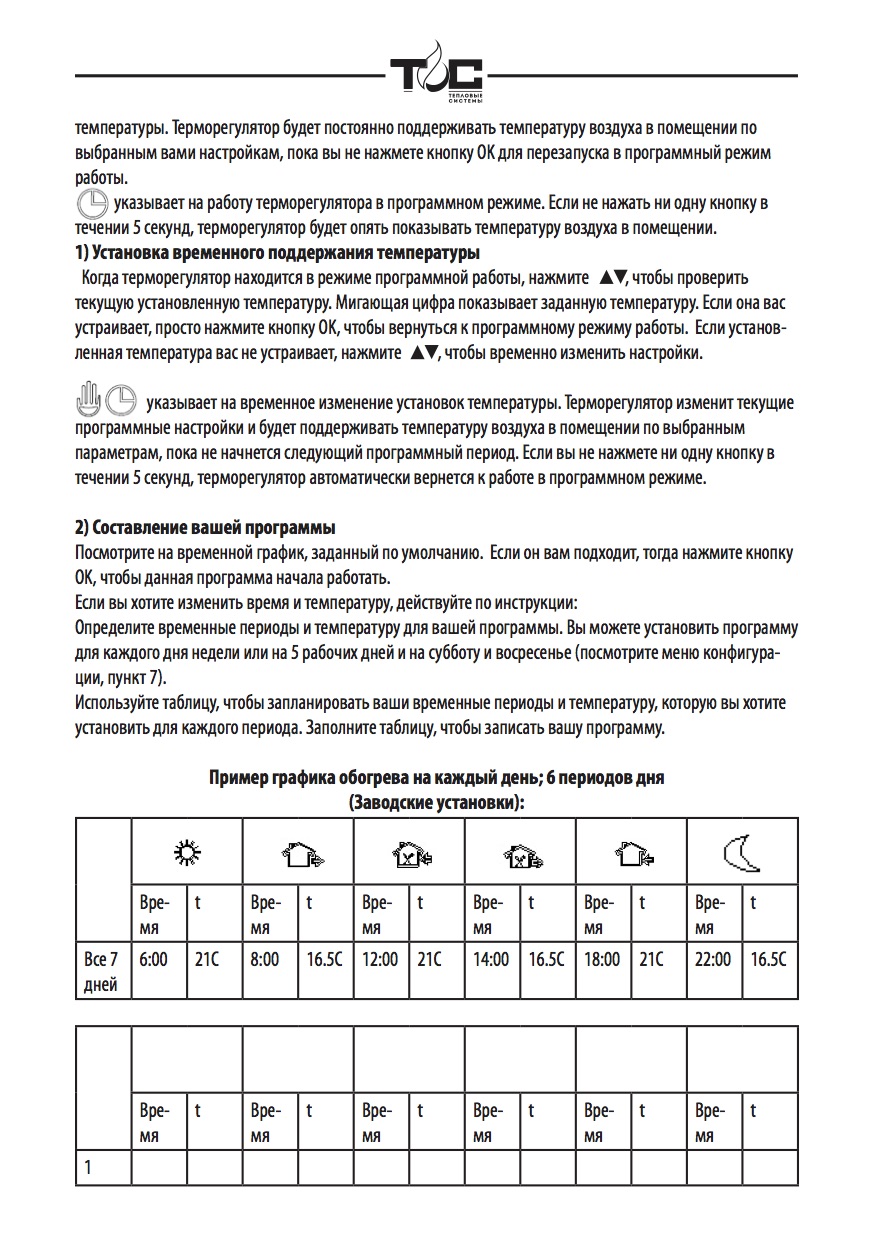

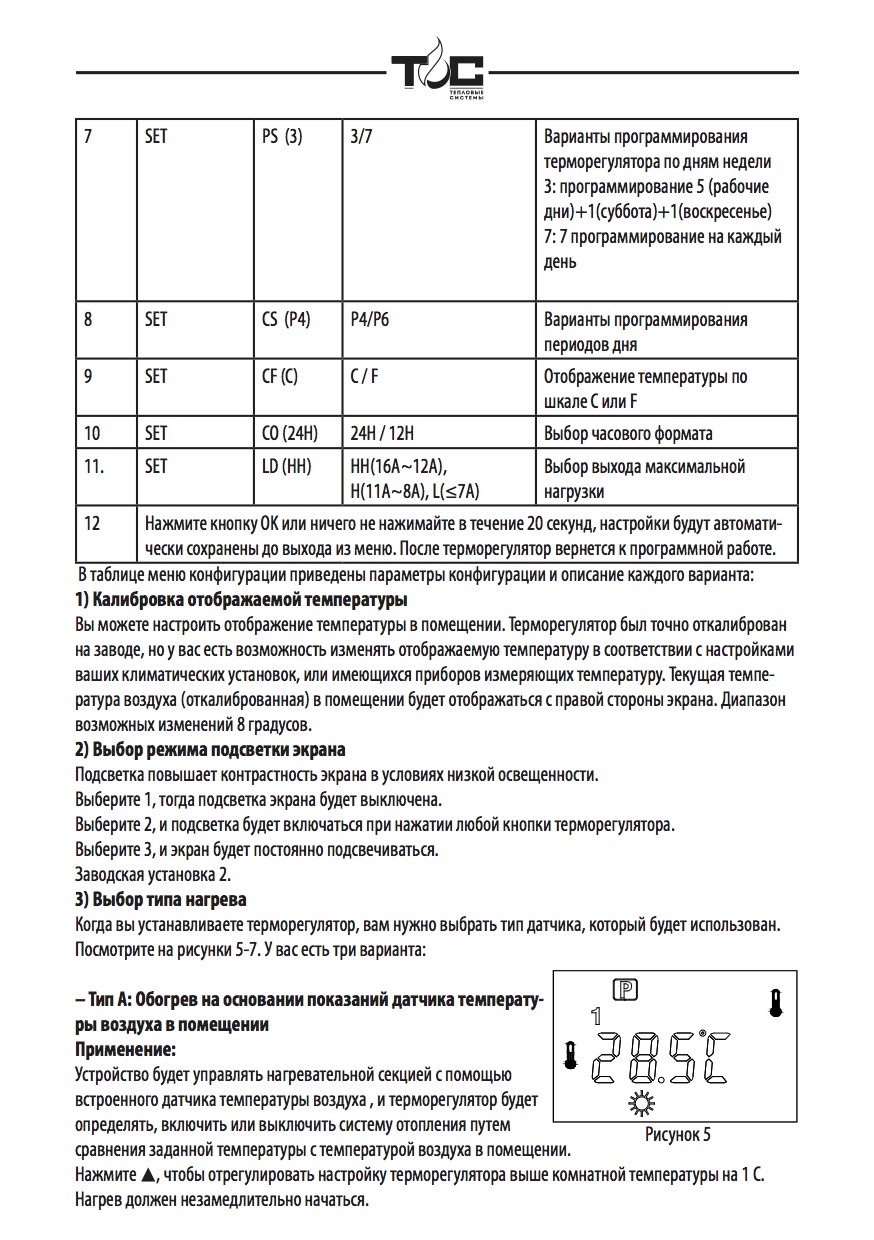

Аннотация к терморегулятору Теплый пол №1 ТС 402

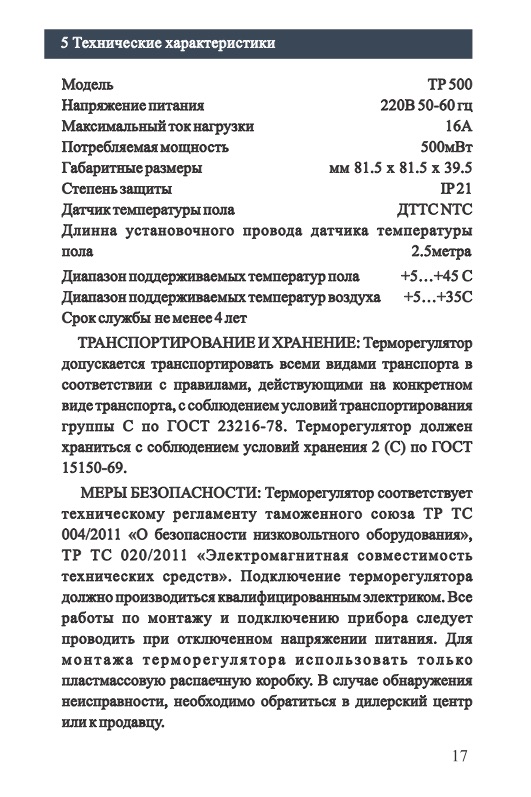

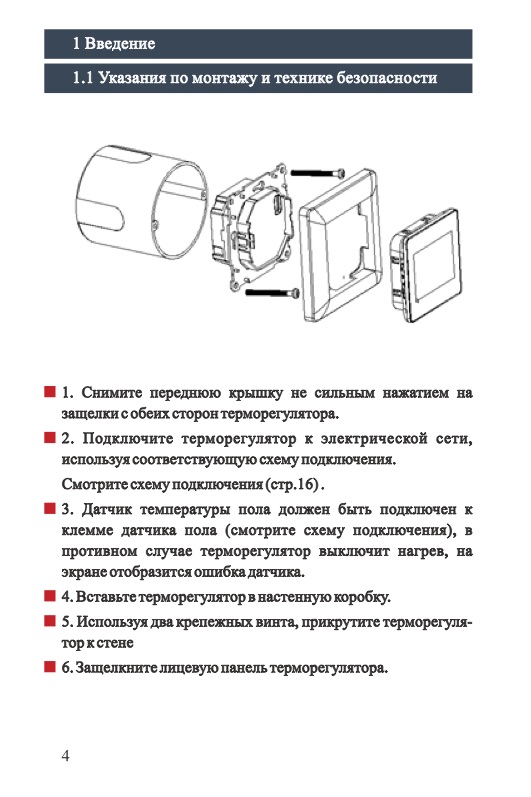

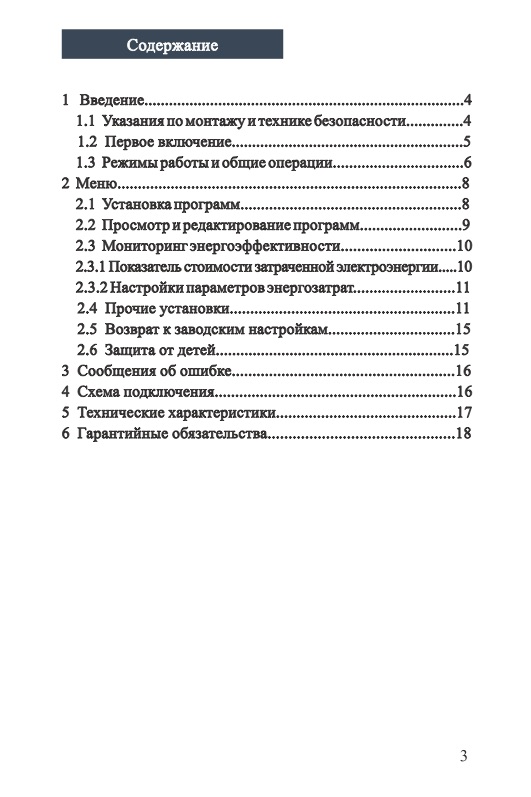

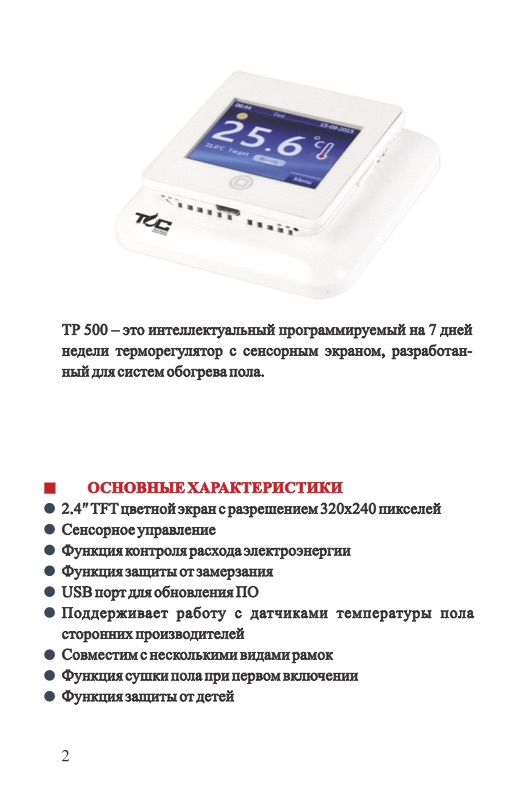

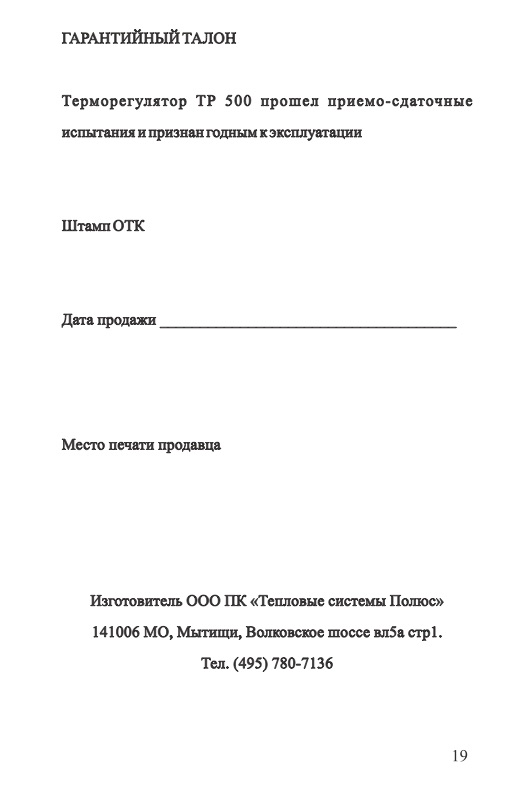

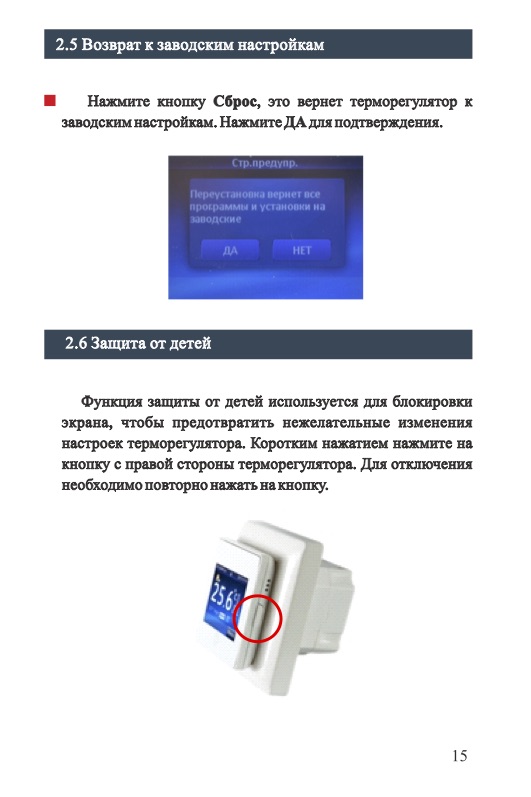

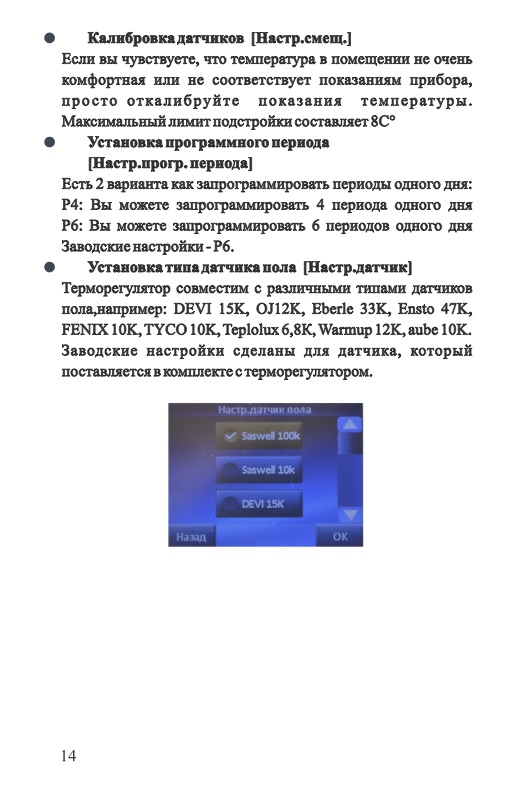

Аннотация к терморегулятору Теплый пол №1 ТP 500
Терморегуляторы Priotherm

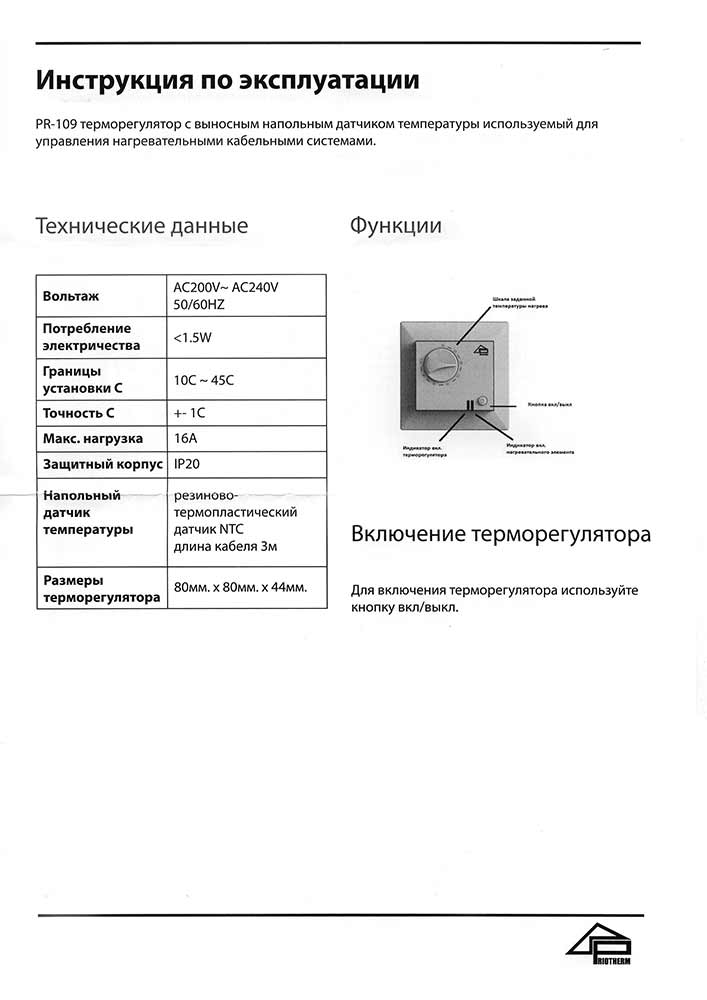

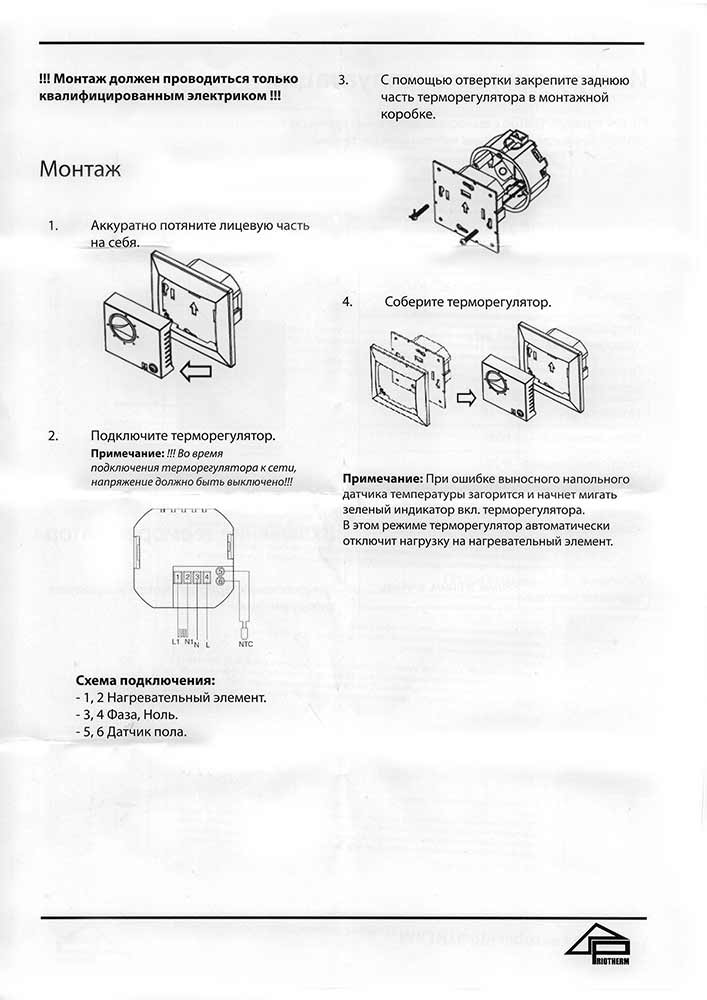

Аннотация к терморегулятору Priotherm PR-109
Терморегулятор, применяемый для управления обогревом пола нагревательными кабельными системами в жилых помещениях. Переключатель со шкалой дозволит просто установить заданную температуру пола. Нагрузка до 3600 Вт 16А. Гарантия 3 года. Имеет все нужные сертификаты. Возможность устанавливать в рамку Legrand Valena.

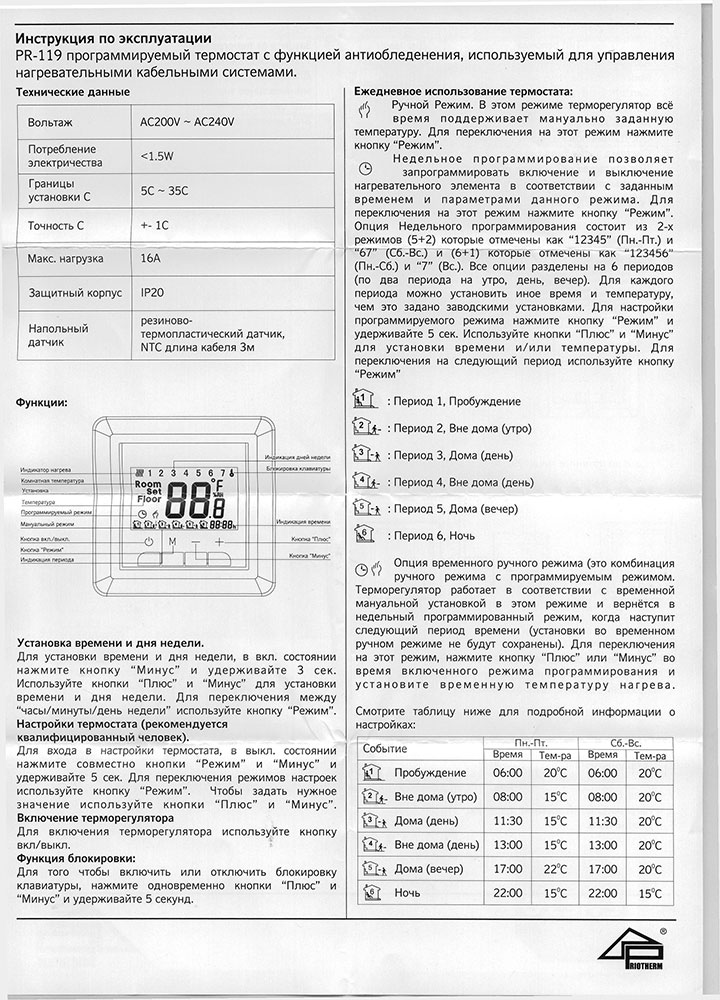

Аннотация к терморегулятору Priotherm PR-119
Программируемый терморегулятор. Все типы электрообогрева — управление обогревом пола, управление системой антиобледенения. 2 датчика – 1: застыл температуры пола, 2: застыл комнатной температуры (интегрированный). Стандартная монтажная коробка ⌀68. Качественный крепкий пластик. Подсветка монитора. 6 режимов данной температуры на каждый денек, также раздельный режим на субботу и воскресенье. Блокировка клавиатуры. Защита от недлинного замыкания. Нагрузка до 3,6 кВт.
Терморегуляторы Grand Meyer

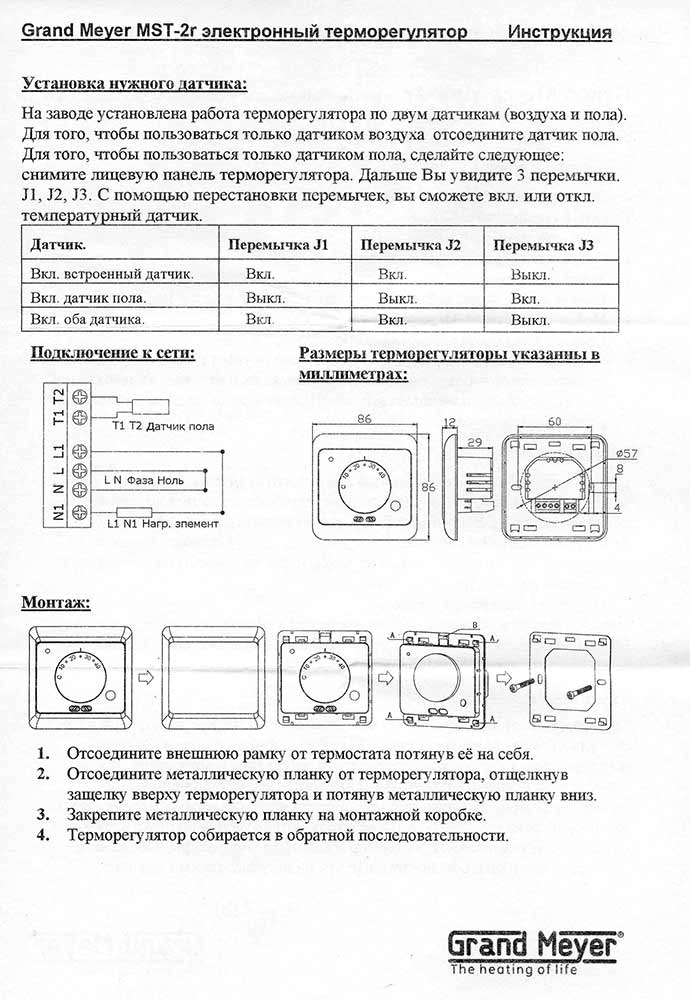

Аннотация к терморегулятору Grand Meyer MST-2
Предназначен для эл. теплых полов и других электрических нагревательных частей. Стандартная монтажная коробка ⌀68. Пределы регулировки от +5 до 40 град. Индикация включения нагрева. Материал корпуса – самозатухающий ПВХ. Датчик пола NTC с кабелем длиной 3 м. Гарантия 1 год. Цвета: белоснежный, беж.
Аннотация к терморегулятору Grand Meyer MST-1
Предназначен для электрических теплых полов и других электрических нагревательных частей. Стандартная монтажная коробка ⌀68. Пределы регулировки темпаратуры от +5 до 40 град. Индикация включения нагрева. Материал корпуса – самозатухающий ПВХ. Датчик пола NTC с кабелем длиной 3 м. Гарантия 1 год. Цвета: белоснежный, беж.

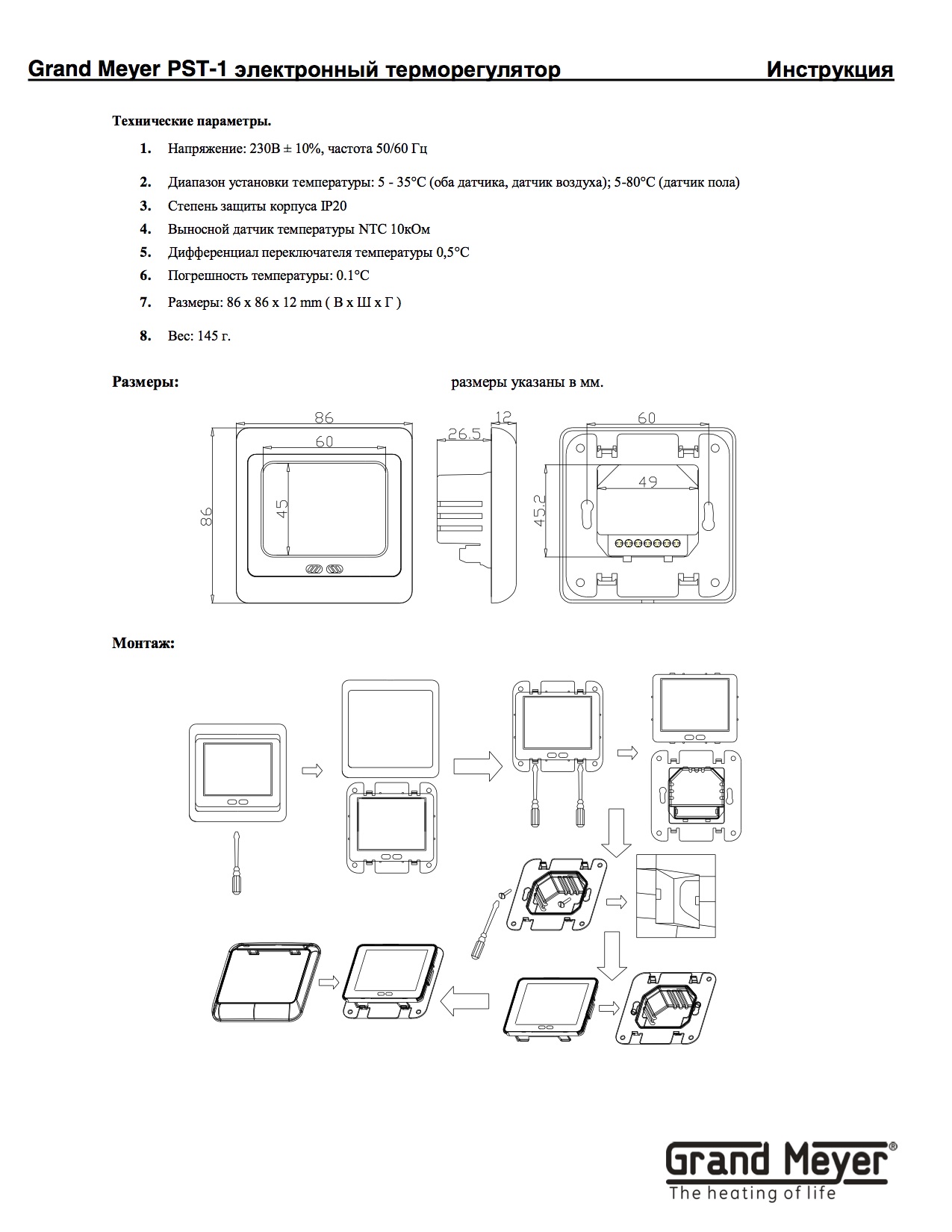

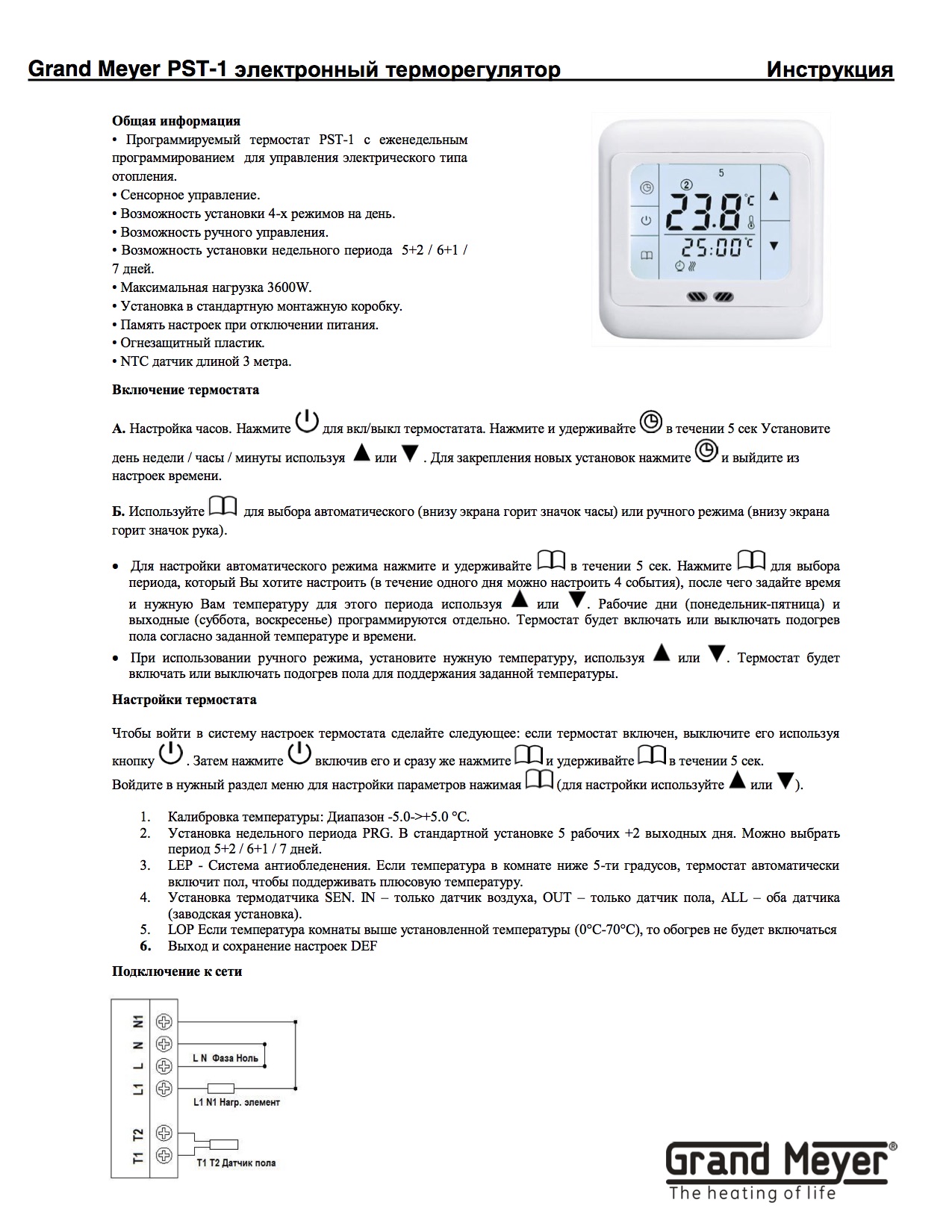

Аннотация к терморегулятору Grand Meyer PST-1
Программируемый термостат для управления подогревом электрического типа. Сенсорное управление. Возможность программирования на денек. Память опций при выключении питания. Стандартная монтажная коробка ⌀68. Пределы регулировки от +5 до 35 град. Материал корпуса – огнезащитный пластик. Датчик пола NTC с кабелем длиной 3 м и датчик температуры комнаты.

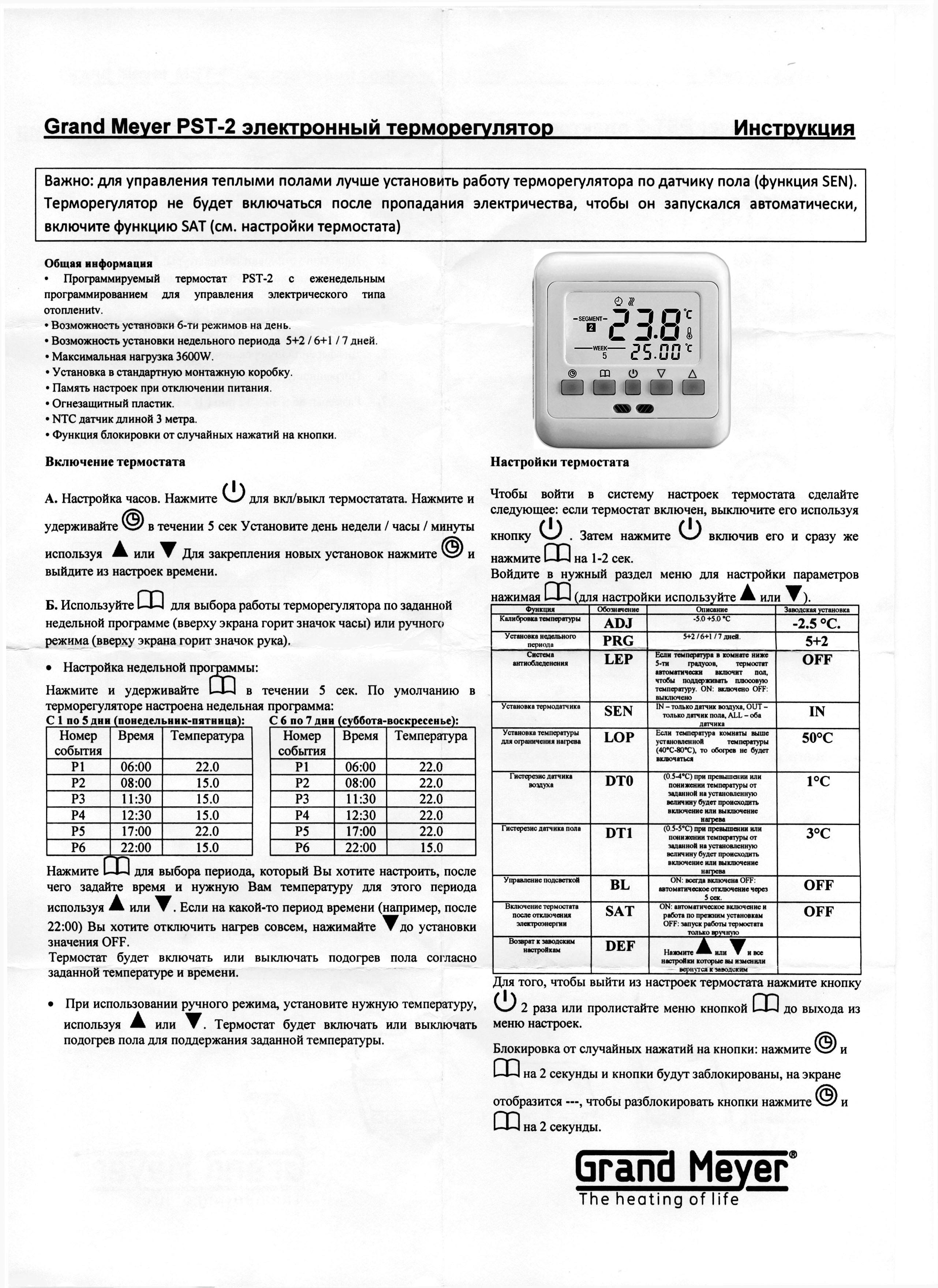

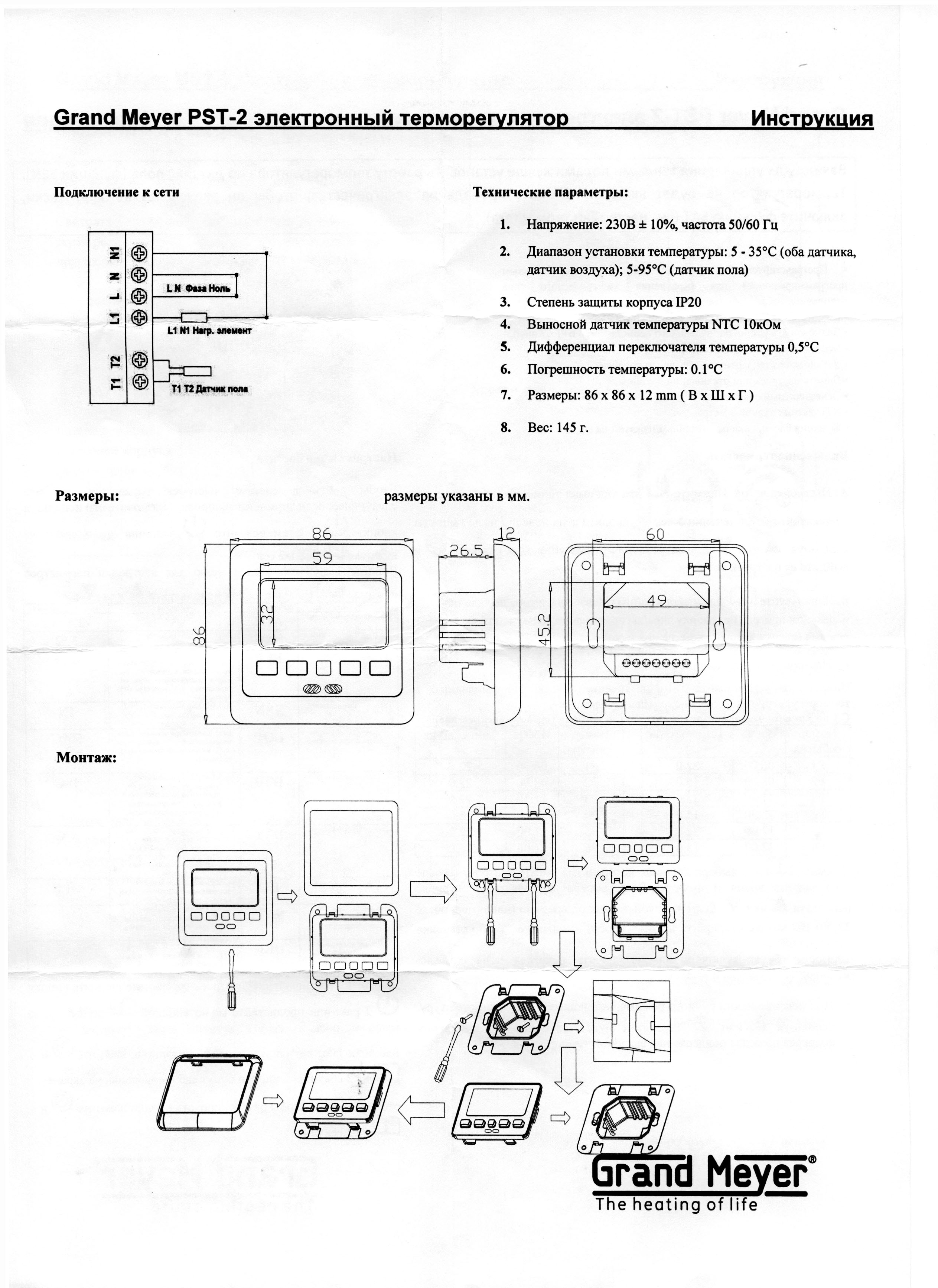

Аннотация к терморегулятору Grand Meyer PST-2
Программируемый термостат для управления подогревом электрического типа. Кнопочное управление. Возможность программирования на денек и ручное управление. Память опций при выключении питания. Стандартная монтажная коробка ⌀68. Пределы регулировки от +5 до 35 град. Материал корпуса – огнезащитный пластик. Датчик пола NTC с кабелем длиной 3 м и датчик температуры комнаты.
Аннотация к терморегулятору Grand Meyer PST-3
Встраивается в стандартную монтажную коробку ⌀68 мм. Возможность установки 6-ти режимов подогрева на один денек. Установка недельного периода 5+2, 6+1 либо 7 дней. Два датчика температуры: для пола и температуры воздуха. Сохранение опций при выключении питания. Функция защита от замерзания. Регулируемый гистерезис (раздельно для датчиков пола и воздуха). Автоматическое отключение в случае недлинного замыкания. Нагрузка до 30 А.(6900Вт.). Возможность калибровки температуры (-5C +5C). Дифференциал установки температуры 0,5`C.
