Теплые полы – изобретение 20 века. У наших прадедов не было греющего электрокабеля и газовых котлов. Все же, они выдумали свой метод отопления. Для этого они использовали стенки построек. Делая кладку, они оставляли в них каналы для движения жарких печных газов.
Сейчас прибегать к таким ухищрениям не приходится. Выполнить теплые полы в древесном доме можно с наименьшими затратами сил и средств.
Выбор греющей системы отопления очень обычной:
- Электрический кабель либо маты с плоскими токоведущими жилами;
- Теплый пол на базе пластмассовых труб с жидкостным теплоносителем.
Оба варианта отопления заслужили положительные отзывы. Они равноценны по комфорту и теплопотере, но не одинаковы по цены энергии. Электричество значительно дороже газа, потому греющий кабель для теплого пола лучше применять в маленьких помещениях: ванных комнатах, кухнях и прихожих. Для спален и гостиных нормально подходит жидкостная система из труб, газового либо твердотопливного котла.
О том, что теплый пол лучше радиаторов написано и сказано много.
Мы только отметим его важнейшие достоинства:
- Среднее рассредотачивание тепла. Зона комфортабельной температуры совпадает с местом проживания (от поверхности пола до высоты 1,7 метра). При работе батарей посильнее всего прогревается воздух у потолка.
- Радиаторная система отопления активирует движение пыли в основном, чем теплый пол.
- Исходя из убеждений эстетики интерьера теплые полы выигрывают у радиаторов.
Особенности устройства теплых полов (водяных и электрических) в древесном доме
Разработка укладки водяного теплого пола в древесном доме находится в зависимости от вида перекрытия. Если нижний этаж и подвал перекрыты железобетонными панелями, то греющую систему делают по «классической» схеме:
- разглаживающая растворная стяжка;
- теплоизолятор (экструдированный пенополистирол, перлитобетон);
- греющий кабель либо пластмассовые трубы;
- разглаживающая стяжка, закрывающая теплый пол;
- финальное покрытие (плитка, паркет, ламинат).
Труднее выполнить теплый пол, когда для перекрытия подвала и нижнего этажа применены древесные балки. Сплошной базы в данном случае нет, потому конструкцию собирают по одному из 2-ух вариантов:
Вариант №1
- снизу к опорам подбивают доску для поддержки теплоизолятора (минвата, пенополаст, эковата, перлит);

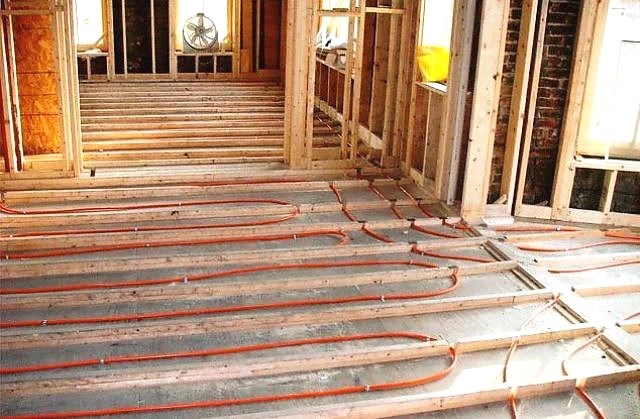

- уложив теплоизоляцию, к боковым граням балок укрепляют пластмассовые трубы;
- в опорах делают вырезы для пропуска труб;
- настилают чистовой древесный пол из шпунтованных досок либо предварительный под укладку паркета либо ламината.
Вариант №2
- по опорам настилают толстую фанеру либо OSB плиту (15-20 мм);
- к покрытию укрепляют древесные бруски сечением 50х50мм;
- между брусками укладывают теплоизолятор;
- настилают материал, отражающий тепло (дюралевая фольга);
- сверху на теплоизоляцию кладут трубы, фиксируя их к брускам;
- монтируют предварительный пол из доски, гипсоволоконных листов (гвл), древесностружечных плит либо фанеры;
- укладывают финальное покрытие (глиняную плитку, паркет, ламинат).

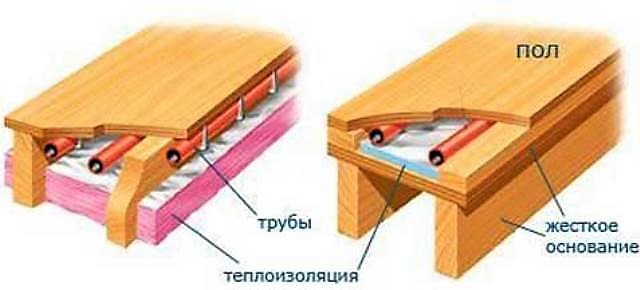

Два варианта устройства теплого водяного пола по «сухой» технологии
В продвинутых системах, монтируемых на древесные перекрытия, применяют теплорапределяющие железные пластинки. Они делают две функции: сформировывают каналы для труб и отражают тепло.

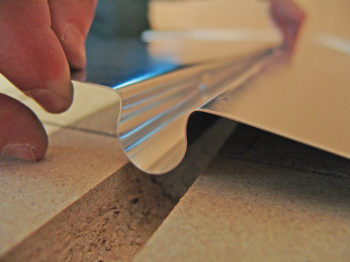

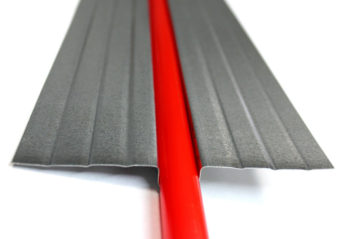

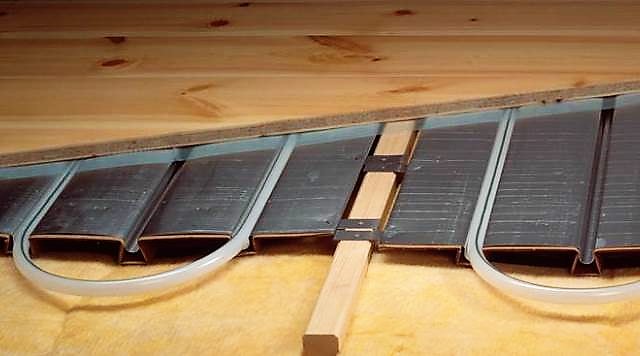

Теплораспределяющие пластинки водяного пола
Для упрощения монтажа можно применять готовые заводские плиты ДСП с фрезерованными выемками для труб. Не считая этого, на рынке можно повстречать панели из плотного пенопласта с выштампованными каналами (пенощит). В них трубная разводка фиксируется стремительно и просто.
Установка пластмассовой трубы в пенопластовую плиту

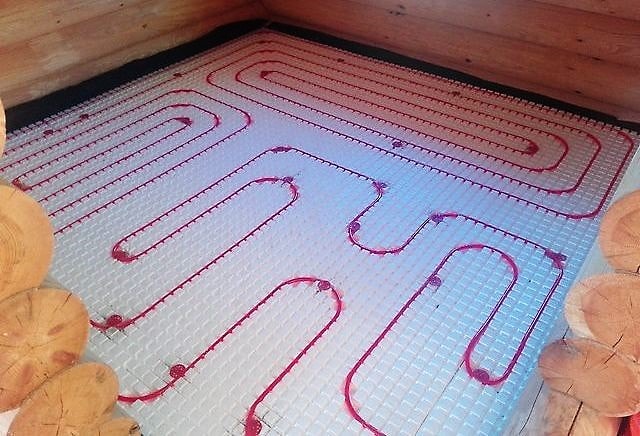

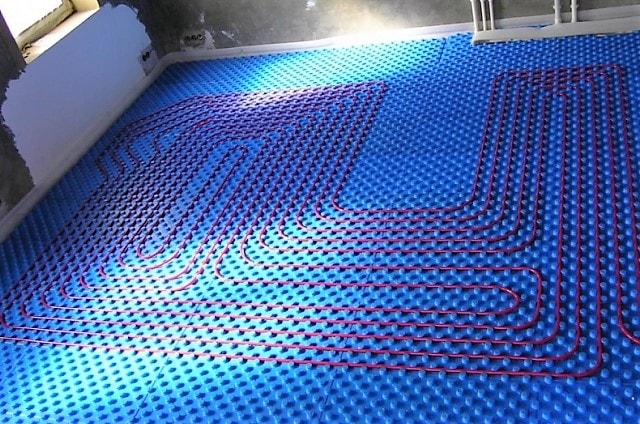

Трубопровод хоть какой конфигурации устанавливается в профильной плите (ламинированные маты с бобышками)
В случае применения пенопласта нет необходимости укреплять к опорам доску для поддержки термоизоляции. Жесткий теплоизолятор в данном случае крепится прямо к поверхности предварительного пола. После чего на нем расстилают подложку под ламинат либо же наносят клеевой раствор, потом армирующую сетку и укладывают плитку.

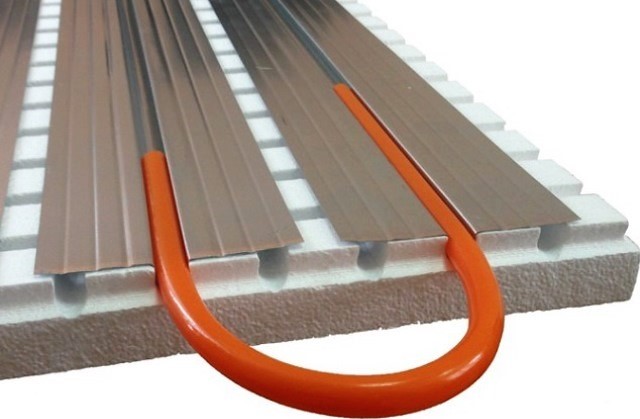

Пенощит с распределительными пластинами и трубой
Главный недочет готовых конструкций (пенощит и фрезерованная ДСП) – высочайшая цена. Потому некоторые домашние мастера применяют более дешевенький метод формирования каналов. Они набивают на основание древесные планки, оставляя между ними зазоры для закладки труб.

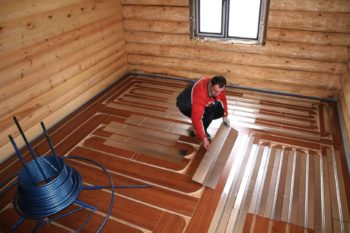

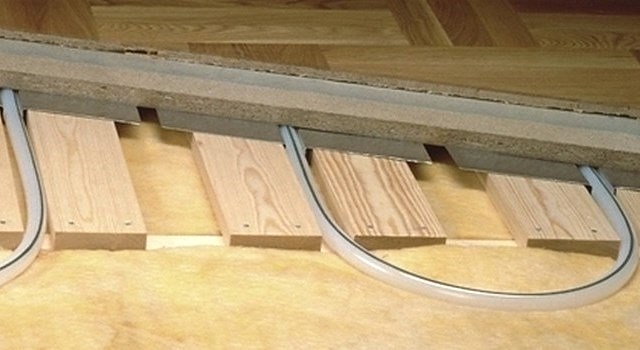

Внедрение древесных планок и теплораспределяющих пластинок для укладки греющей трубы
Заместо дорогих термопластин пластинок можно применять доступную дюралевую фольгу (данный метод подходит как для водяного, так и для электрического теплого пола).

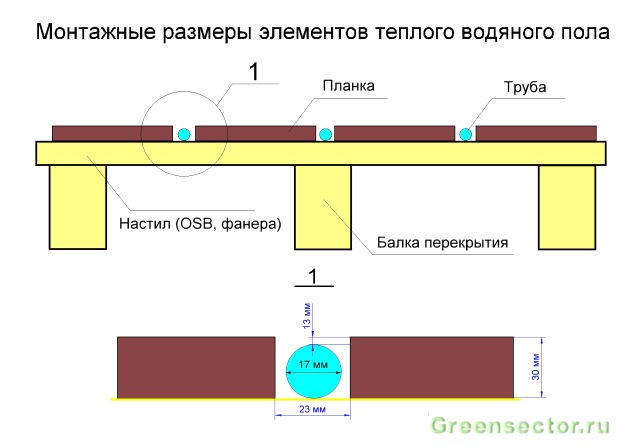

Планки делают из строганной доски либо нарезают их из гидростойкой фанеры. Их толщина должна быть больше поперечника трубопровода (труба 17 мм – рейка 30 мм). Для улучшения теплопотери ширина канала делается на 5-6 мм больше поперечника трубы.

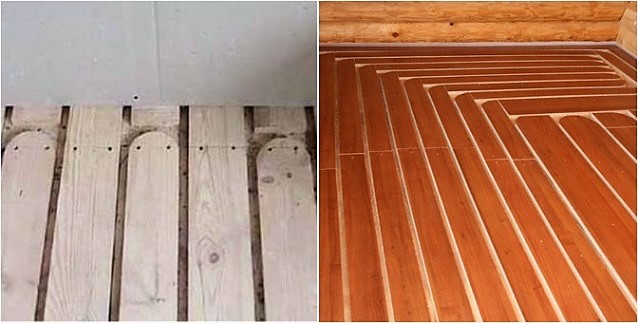

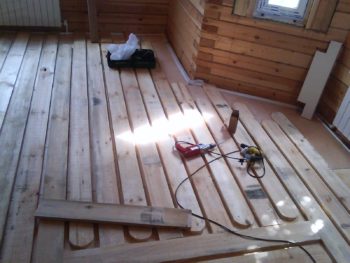

«Народные способы» формирования каналов для труб
Ширину планок делают на 3 см меньше избранного шага раскладки труб (к примеру, шаг труб 30 см – ширина доски 27 см). Для плавного извива петель трубопровода в планках вырезают полукруглые пазы.
Очередной метод укладки теплого водяного пола своими руками представлен на схеме ниже.

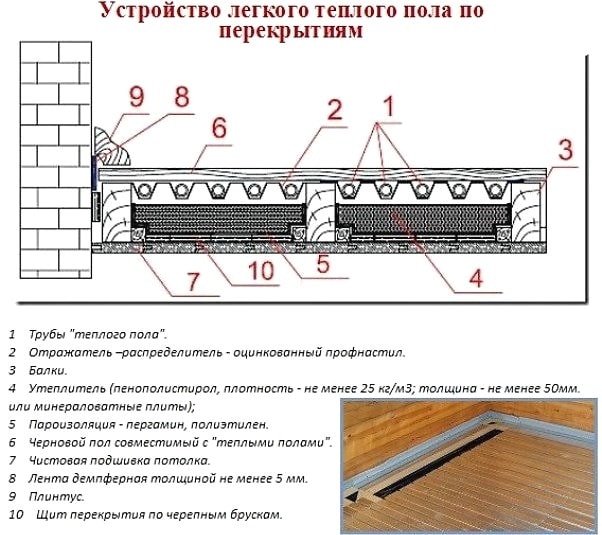

Вариант применения покрытого цинком профлиста для прокладки труб
Профилированный лист в данном случае делает функцию теплоотражающего экрана и сформировывает каналы для труб. На схеме мы лицезреем вариант устройства греющего пола не над подвалом, а на нижнем этаже. Снизу по опорам изготовлена чистовая подшивка потолка из вагонки. Потому щит (10), поддерживающий теплоизолятор, крепится не к нижним граням балок, а к черепным брускам, прибитым к их боковым сторонам.
Направьте внимание, что при укладке термоизоляции (не считая пенопласта) ее всегда снизу и сверху защищают пароизоляционной пленкой. Она защищает теплоизолятор от намокания, так как дает водяному пару возможность свободно выходить из него.
Оставив термозазор между краем настила и стенкой, в него необходимо заложить демпферную ленту. Она уплотняет зону контакта и компенсирует термические деформации.
Нужный совет!
Для настилки чистового пола используйте доску, прошедшую камерную сушку. Не торопитесь закреплять чистовой древесный настил к основанию. Ранее момента теплый пол должен поработать более 2 суток.
Установка «сухого» электрического теплого пола в древесном доме проще установки водяной системы. Узкому токоведущему кабелю не необходимы глубочайшие каналы. К основанию его фиксируют пластмассовыми стяжками-хомутами либо металлическими пластинками.

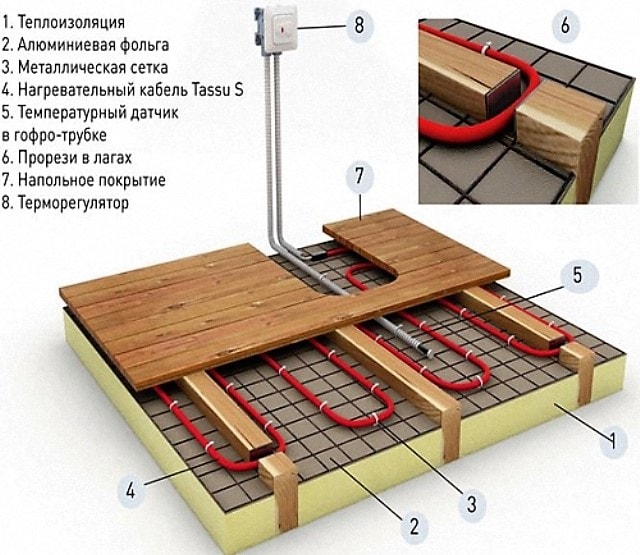

Последовательность монтажа смотрится так:
- На теплоизоляцию (пенополистирол, минвата, эковата, перлит) укладывается отражающий слой из дюралевой фольги;
- На фольгу настилается железная покрытыя цинком сетка с ячейкой 40х40 либо 50х50 мм.
- В лагах делают прорези для пропуска электрокабеля;
- К сетке хомутами крепится кабель;
- В центре между проводами устанавливается термодатчик в гофрированной трубке и подключается к терморегулятору;
- По несгораемому основанию либо в металлорукаве к электророзетке выводится питающий кабель;
- Настилается предварительный пол из фанеры;
- Устанавливается финальное покрытие (ламинат, паркетная доска).
Если электрический теплый пол будет покрыт глиняной плиткой, то порядок монтажа изменяется. В данном случае теплоизолятор накрывают гидростойкой доской либо OSB, фиксируя их к опорам. После чего на покрытие шпателем наносят раствор, утапливают в нем пластиковую армирующую сетку и наклеивают плитку. Если греющий кабель идет не в бухте, а наклеенным на сетку, то его установка упрощается. Раскатав рулон, для вас остается только нанести клей на поверхность основания и уложить плитку.

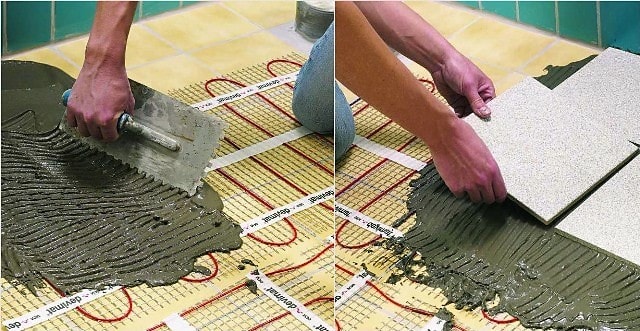

Установка глиняной плитки на электрический теплый пол

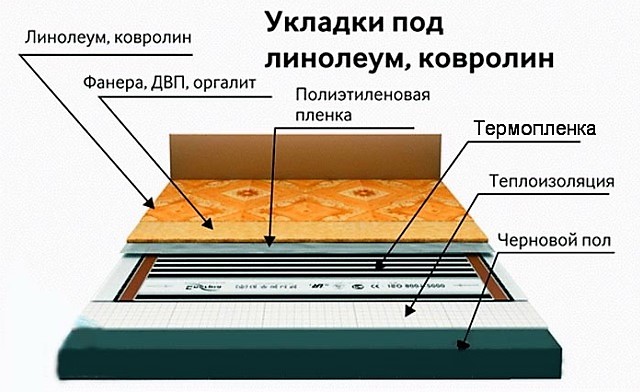

Точно также настилается пленочный теплый пол по древесным перекрытиям. Он представляет собой тонкие маты с вклеенными в них гибкими токоведущими пластинами.
Малая толщина позволяет монтировать инфракрасные пленочные полы не только лишь под плитку и ламинат, но также под линолеум и ковролин.
Какой пол в древесном доме лучше?
Ответ на этот вопрос не бывает конкретным. Если на 1-ый план поставлена цена конструкции и работы, то лучше применять электрические полы. Если ассоциировать стоимость энергоэлементов, то прибыльнее водяная система. Для экономии высоты помещения используют узкий пленочный пол.
По поводу теплоизоляторов следует сказать следующее: пенопласт для теплого пола – не наилучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя ядовитый газ. Потому лучше заложить между опорами перекрытия эковату либо перлит.
Выбрав для утепления минвату, ее необходимо отлично изолировать, обернув пароизоляцией. В неприятном случае теплый воздух через зазоры и неплотности может вынести ее частички из подпольного места в помещение. Под укладку плитки лучше применять химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту либо гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.
Древесный настил над теплым полом не должен быть толще 21 мм. Не запамятовывайте о том, что древесная порода – неплохой теплоизолятор, снижающий эффективность работы греющей системы.
Конструктивные особенности водяных теплых полов в древесном доме без стяжки
Невзирая на то что древесная порода – тёплый материал, живущие в личном доме либо на нижнем этаже люди нередко сетуют на холодный пол. Это отражается на их здоровье и комфорте проживания. Поправить ситуацию нередко помогает водяной теплый пол, выполненный по всем правилам. Соблюдение технологических требований позволяет обеспечить требуемый уровень комфортности и срок службы монтируемой системы. В статье рассмотрено, как выполнить водяной теплый пол в древесном доме без стяжки.
Почему сухой пол?
Существует ряд критерий, при которых предпочтение отдается конкретно этой системе. А конкретно:
- Маленький потолок. Ограничение по высоте вынуждает пристально относиться к каждому укладываемому слою.
- Дизайнерское решение. Время от времени из-за разработанного проекта не представляется вероятным уменьшить высоту потолка.
- Низкая крепкость у перекрытий. Устройство бетонной стяжки, вес 1-го квадрата которой может достигать 300 кг, может плохо отразиться на прочностных свойствах монтируемой конструкции. Многие древесные строения просто не в состоянии совладать с повысившейся нагрузкой, и балки разрушаются. У сухой системы вес на порядок меньше.
- Сложность выполнения монтажных работ на определенном объекте. Если предстоит выполнить подогрев напольного покрытия в высотном доме на последнем этаже, подъем бетона может спровоцировать некоторые трудности. Поднять состав на последний этаж либо приготовить его на месте – все это просит определенных физических и организационных усилий.
Не считая того, такая система пользуется точно популярностью из-за:
- Малых сроков выполнения монтажных работ. Отсутствие «мокрых» процессов, нуждающихся в некотором ожидании для высыхания состава, позволяет окончить весь работы довольно стремительно.
- Малый вес. В среднем один квадрат системы весит менее 30 кг.
- Маленькая толщина, в границах 35–60 мм, некординально увеличивает уровень напольного покрытия.
- Обычный установка, предполагающий малые трудовые затраты.
- Стойкость к температурным колебаниям.
- Неплохой уровень тепло- и шумоизоляции слоев.
- Универсальность. Такая система может устанавливаться не только лишь в жилых, но и во временных строениях.
- Низкая температура теплоносителя. Это позволяет улучшить свои эксплуатационные расходы.
- Возможность демонтажа. Система может быть демонтирована с последующей укладкой в другом месте.
Внимание! До того как выполнить выбор в пользу данной системы, следует выяснить, что водяной пол, устраиваемый сухим методом, имеет некоторые недочеты. Он опасается воды. Как следствие, устройство водоизоляционного слоя должно быть выполнено как можно лучше.
Конструктивные особенности

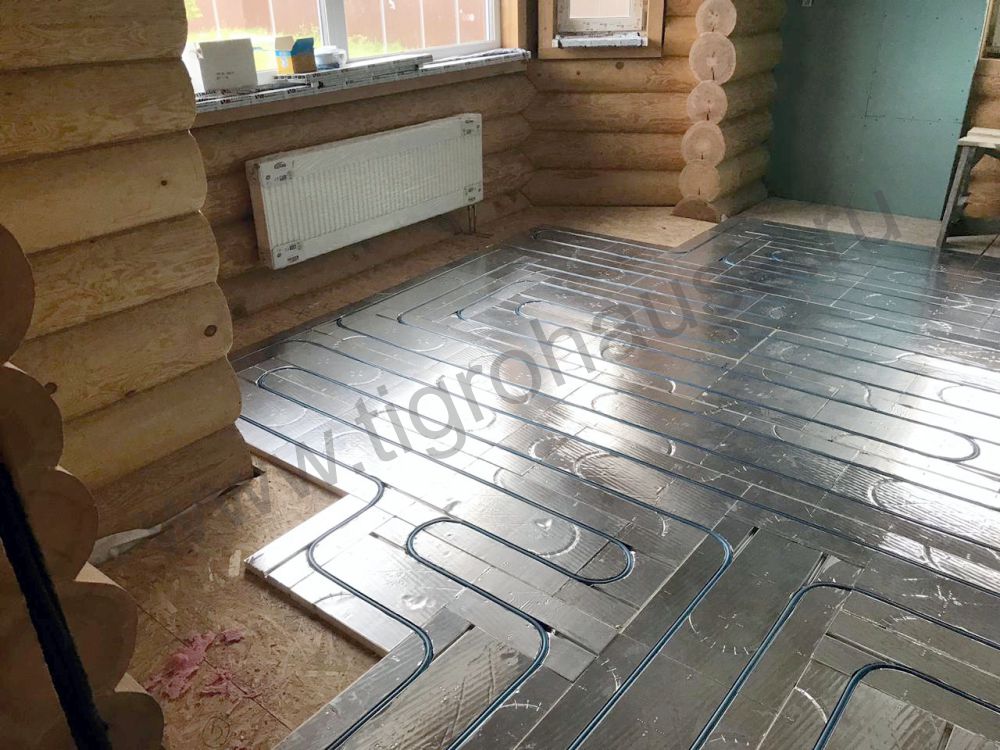

Главным элементом сухой системы является железная либо дюралевая пластинка со особым пазом. Она играет роль теплораспределяющего слоя благодаря тому, что находящаяся снутри паза труба с теплоносителем нагревает боковые «крылья» пластинки, тем увеличивая площадь рассеивания выделяемой термический энергии.
Для производства пластинок применяются дюралевые сплавы или покрытыя цинком сталь. Они могут иметь различную ширину, оказывающую воздействие на шаг укладки труб. Стандартными числятся расстояния 150 и 200 мм. Наличие перфорации, нанесенной в поперечном направлении, существенно упрощается подгон пластинок до подходящего размера.
Пластинки устанавливаются на особый теплоизоляционный материал, в качестве которого может выступать полистирольная либо древесная настильная система. В первом случае применяются особые полистирольные маты, имеющие готовые канавки либо выступающие бобышки, во 2-м случае – готовые древесные модули либо полосы, сделанные из ДСП либо дерева. Может быть также внедрение минеральной ваты.
Внимание! Некоторые умельцы выжигают при помощи специального аппарата углубления в обыкновенном пенопласте, а потом применяют листы в качестве настильной системы.
В конечном итоге водяной пол, монтируемый в доме без устройства стяжки, состоит из следующих слоев:
- Приготовленного основания. Если планируется внедрение полистирольных плит, поверхность следует хорошо выровнять, уложив, к примеру, листы OSB. Для увеличения теплоизоляционных черт монтируемой системы под ОСБ нередко закладывается слой термоизоляции, к примеру, минеральной ваты.
- Теплоизоляционного материала.
- Теплораспределительных пластинок, встроенных в предшествующий слой.
- Трубы, по который будет циркулировать подогретый теплоноситель.
- Финального напольного покрытия.
Внимание! Не считая перечисленных слоев, могут также устанавливаться паро- и водоизоляционный. В качестве последнего нередко выступает диффузионная мембрана.
Избираем материалы
Для дома с древесными перекрытиями нужно кропотливо подбирать материалы. Нужно обусловиться с:
- Типом теплоизоляционного материала.
- Видом и размером труб.
- Материалом пластинок.
Для древесных конструкций нередко применяют минеральную вату. Это достаточно доступный, а поэтому обширно распространенный теплоизолятор. Отменная паропроницаемость делает вату животрепещущей для древесной породы, которая не сгнивает из-за свободного прохождения воздуха. Но, дабы исключить намокание минеральной ваты в процессе использования, нужно обеспечить своевременный отвод скопившихся паров.
Если работы производятся на нижнем этаже, следует избрать минеральную вату, плотность которой составляет минимум 40 кг/куб. при малой толщине 150 мм. Если работы производятся в северных регионах, толщину укладываемого теплоизолятора нужно прирастить до 200 мм. Для последующих этажей толщина укладываемого теплоизолятора может составлять 50–100 мм. Такового размера довольно, дабы уложенный слой обладал неплохими звукоизоляционными чертами.
Полимерные теплоизоляторы не настолько требовательны к наличию водоизоляционного слоя. Экструдированный пенополистирол и пенопласт не страшатся воздействия воды. Данный факт следует непременно учесть, дабы не допустить возникновения гнилости и черноты в месте соприкосновения полимера и древесной породы.
Для трубопровода теплого пола необходимо брать трубы, созданные для устройства системы отопления. Их поперечник может составлять 16–20 мм, зависимо от преследуемых целей и хотимого теплоотвода. Для производства трубопроводной системы могут употребляться изделия из:
- Сшитого целофана. Наличие специального слоя предутверждает проникания кислорода снутри изделия.
- Металлопластика, отличающегося высочайшими прочностными чертами.
- Меди, позволяющей смонтировать надежную систему с длительным периодом эксплуатации.
Зависимо от производителя, цена полиэтиленовых труб возможно окажется сравнимой с ценой изделий из металлопластика. Высококачественная продукция Rehau, сделанная из целофана, славится хорошими эксплуатационными качествами. Как следствие, такие изделия сравнимы по своим характеристикам, а поэтому выбирать можно, ориентируясь только на свои чувства.
Трубы из меди стоят недешево. Их установка нельзя именовать обычным, но высочайший уровень теплопотери медных сплавов принуждает выполнить выбор в пользу таких изделий. Подобные системы устанавливаются как в домах, так и в публичных зданиях.
Внимание! Выбрав медные трубы, лучше отрешиться от покупки дюралевых теплораспределительных пластинок. Из-за возникающего взаимодействия совместное использование этих металлов неприемлимо.
Необходимо учитывать, что дюралевые сплавы имеют наилучшую теплопроводимость, чем сталь. Потому внедрение дюралевых теплораспределительных пластинок желательно. Но их цена в 1,5–4 раза выше подобных изделий, сделанных из покрытой цинком стали.
Цена пластинок изменяется в широком спектре. При равных геометрических параметрах и эксплуатационных свойствах стоимость различается, а поэтому избрать сбалансированный вариант нетрудно. Предпочтение лучше дать толстостенным изделиям, способным накопить, а потом передать большой объем термический энергии.
Таким макаром, сухой теплый пол – не плохое решение для любого строения. Установка можно выполнить в любом доме, разной этажности. Для этого довольно знать конструктивные особенности и порядок формирования слоев, также хорошо подобрать конструктивные элементы. При соблюдении требований получится смонтировать надежную систему, которая будет поддерживать комфортабельную температуру в помещении в протяжении суток.
