Теплый пол своими руками электрический под ламинат

Древесные материалы владеют низкой теплопроводимостью. Это основная причина того, что теплые полы почаще укладывают под плитку. Но при правильном выборе материалов и грамотном монтаже ламинированный теплый пол будет служить не ужаснее плиточного.

Дабы отменно выполнить электрический теплый пол под ламинат своими руками, лучше избрать технологически обычной метод укладки.

Как избрать пол

Один из желательных материалов – инфракрасная пленка. Ее дополнительное преимущество – малозначительная толщина. Это животрепещуще для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий довольно 90.

Нагревательный элемент

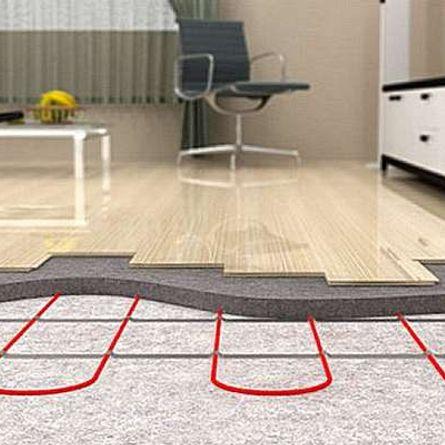

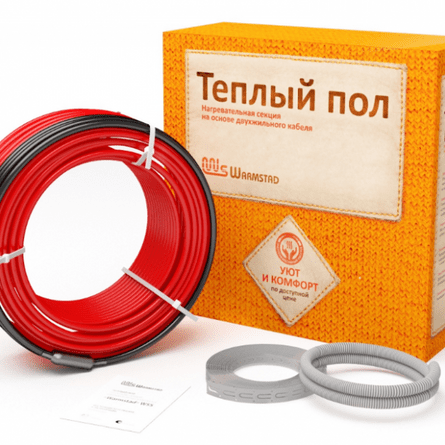

1. Кабельный электрический теплый пол под ламинат.

При монтаже системы под стяжку можно тормознуть на этом варианте: стяжка компенсирует выпуклости. Плюсы этого метода:

• самый дешевенький;
• ширину витков (а означает, теплопотерю) укладчик выбирает по собственному усмотрению;
• стяжка подольше держит тепло.

• энергоемкость;
• теплоэффективность ниже, чем у других видов;
• стяжка «съедает» полезное место.

2. Кабельные маты.

• толщина кабеля маленькая (около 4 мм);
• низкая мощность и энергопотребление;
• вероятен сухой установка покрытия на подложку.

Минус: перед финальным покрытием нужна укладка разглаживающего состава до 8 мм шириной и подложки. Теплоэффективность при всем этом понижается.

3. Электрический пленочный теплый пол под ламинат – сбалансированный вариант:

• обычная укладка, стяжка не нужна;
• теплоэффективность самая высочайшая.

То же самое относится к матам на дюралевой базе.

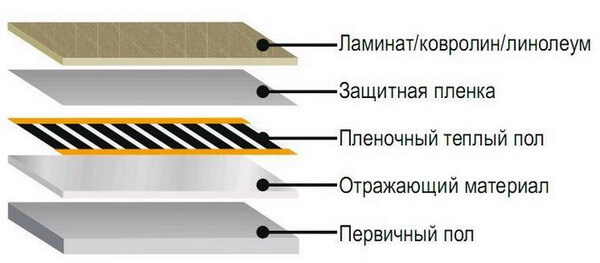

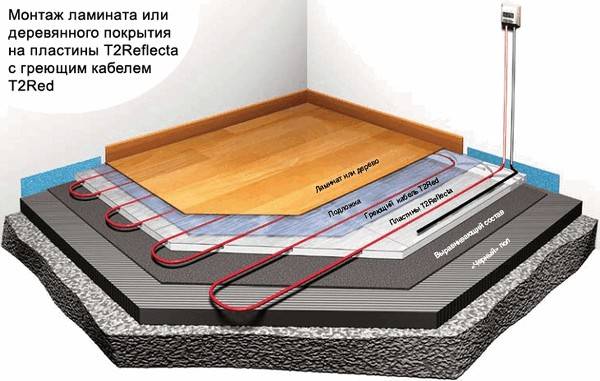

Схема устройства электрического теплого пола под ламинат.

Внимание! Под пленочные и дюралевые теплопроводные маты нужно класть слой фольгированного теплоизолятора.

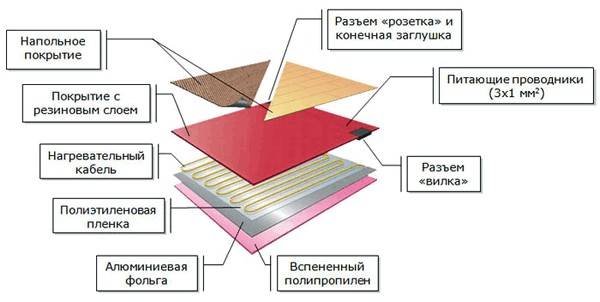

4. Мультислойные маты уже содержат в себе все нужное:

• полимерная термоизоляция;
• отражающая фольга;
• кабель;
• защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат делается без дополнительных слоев снизу. Исключение – установка на грунт: в данном случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не нужна.

Читайте также: Электрический теплый пол для древесного дома своими руками

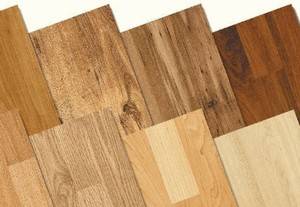

Ламинат

Для теплых полов применяются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

• уплотненная однослойная структура обеспечивает низкое сопротивление теплопередаче;
• тепловое расширение меньше – доски не будут деформироваться при повышении температуры;
• при нагреве не выделяются вредные летучие составляющие.

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей показывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Есть доски с уже встроенными нагревательными элементами, оборудованные дюралевыми замками для монтажа.

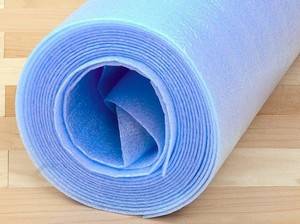

Класть либо не класть подложку

Подложка – тепло/звукоизолирующий материал.

• если принципиальна наибольшая теплопотеря, а шумоизоляцией можно пожертвовать, подложку не кладут;
• если шумоизоляция нужна – необходимо класть.

Дабы минимизировать теплоотдачи, выбирают подложку как можно тоньше. В конструкции пленочных полов заместо нее нередко применяется толстый целофан от 80 мкм – он гидроизолирует электрическую составляющую пола.

Особенности устройства

1. Дабы пол в предстоящем не скрипел, а замки не испытывали лишнюю нагрузку, база должна быть совершенно ровненькой – не больше полутора мм перепада. Частично выпуклости компенсирует подложка, если она есть.
2. Под низкой мебелью и коврами теплый пол не кладут во избежание перегрева этих участков. Допустимая ширина «холодной зоны» – 0,3 метра. Если зоны очень огромные, пол будет прогреваться неравномерно, вероятна деформация покрытия.
3. Для теплых полов зазор между досками и стенками наращивают до 10 см.
4. Расстояние до отопительных устройств (камин, радиатор) – не меньше 20 см, до проводки – не меньше 5.
5. Наибольшая температура нагрева покрытия – 27 градусов (ISO/TS, ст. 13732-2:2001). Температуру на регуляторе проставляют с припасом. Для 27 градусов на поверхности – от 32 до 40.
6. Термодатчик с проводами укладывают в гофрированной трубе. Терморегулятор следует располагать на стенке как можно поближе к теплому полу.
7. Нельзя одной и той же секцией прогревать участки с разной температурой (к примеру, комнату и лоджию).
8. Нельзя применять для монтажа железный крепеж.
9. Укладка делается только при плюсовой температуре.
10. Нужно заземление системы.

Читайте также: Устройство электро-водяного теплого пола

Аннотация по монтажу

Внимание! Соотнесите мощность вашей системы и состояние коммуникаций в доме. Может быть, для пола будет нужно отдельный автомат.

Разглядим пленочный вариант.

Для укладки нужно:

• сам пол. В комплекте не считая рулона пленки должны находиться соединительные кабели и битумная изоляция для контактов;
• терморегулятор. Уточните в аннотации, на сколько квадратов пола он рассчитан;
• фольгированный теплоизолятор;
• толстый целофан либо подложка под ламинат, подходящая для теплых полов;
• инструмент: монтажный ножик, отвертка, пассатижи.

Установка электрического теплого пола под ламинат начинается с составления схемы. Исключаются «холодные зоны», выбирается место для терморегулятора.

1. Выровнять базу.

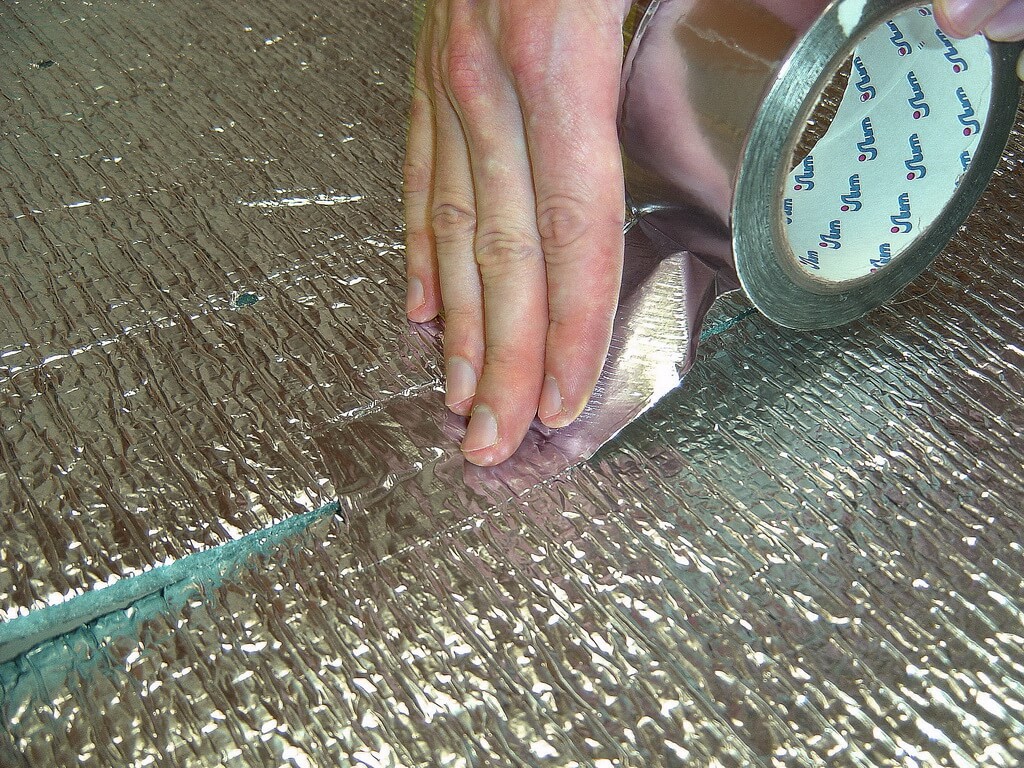

2. Уложить теплоизолятор фольгой ввысь. Фиксация металлизированным скотчем.
3. Разложить пленку медной полосой вниз. Резать материал следует по заводской разметке.
4. В местах разрезов изолировать медные шины битумными прокладками. Прокладка должна полностью закрывать медь и контакты, ведущие к смежной полосе.
5. Расположить контакты для подсоединения проводов. Одна сторона зажима снутри пленки, 2-ая сверху медной фольги. Зафиксировать.
6. Зафиксировать слои металлизированным скотчем. По периметру наклеить к фольгированной подложке.

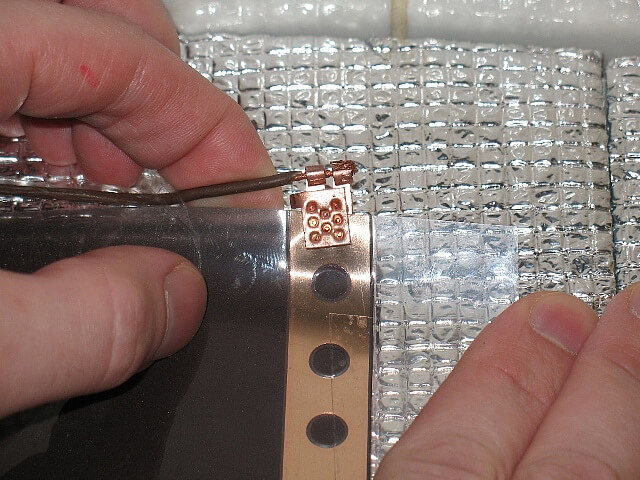

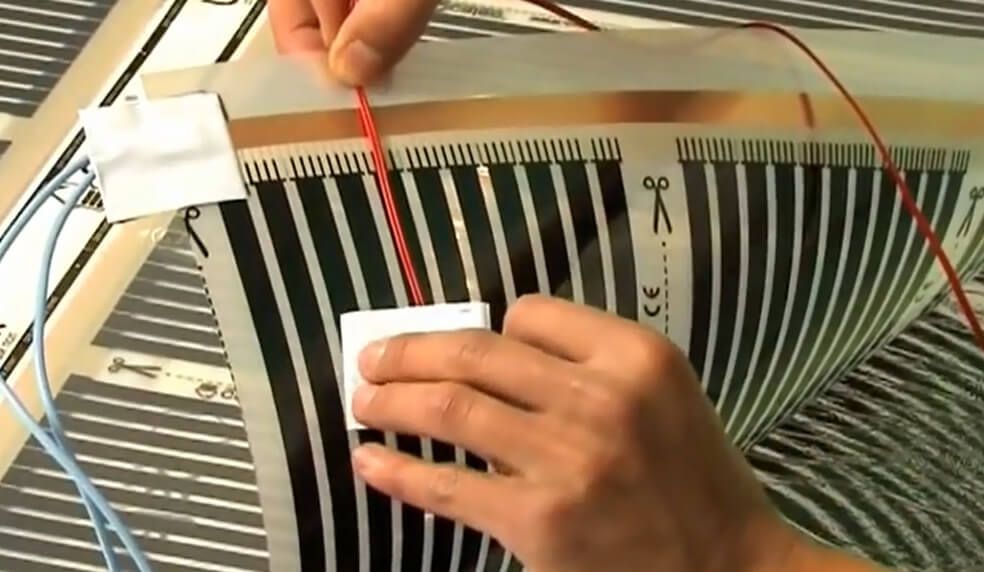

7. Воткнуть в контакты зачищенные кончики кабелей. Зафиксировать пассатижами, изолировать битумными наклейками.

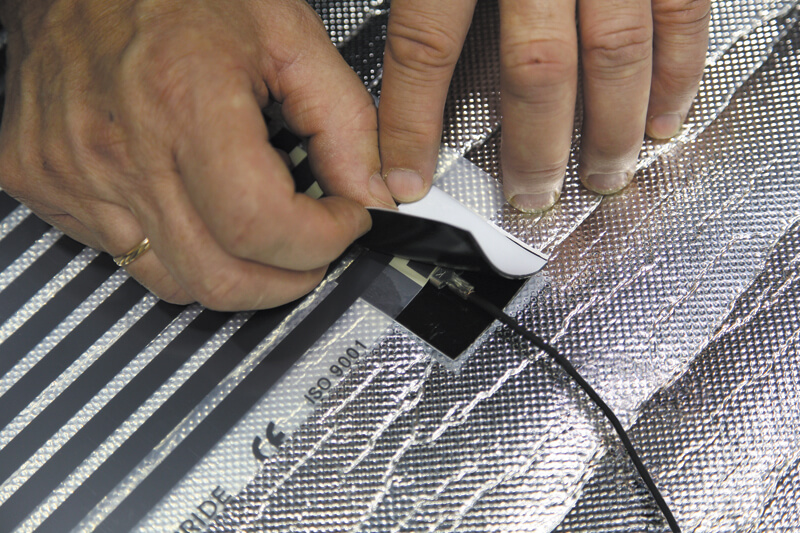

8. Уложить под темную полосу пленки термодатчик, наклеить битумной прокладкой.
9. Так как датчик – рельефный элемент, под него рекомендуется выполнить вырез в теплоизоляторе. Подобные вырезы делают под другие выступающие части: контакты, пучки проводов. Все, что помещено в углубления, следует зафиксировать металлизированным скотчем.

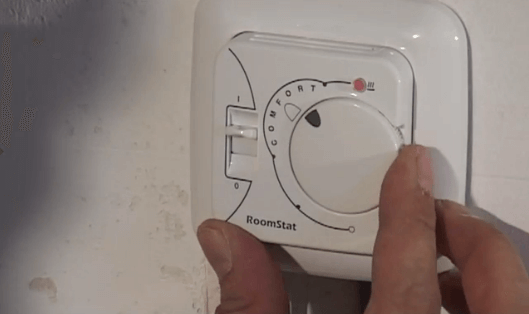

10. Установить на стенку регулятор – или в пластиковом коробе, или проштробить для него нишу. Подсоединить провода.
11. Включить электричество, оттестировать систему на работоспособность.

Дальше необходимо раскатать целофан либо подложку и уложить финальное покрытие.

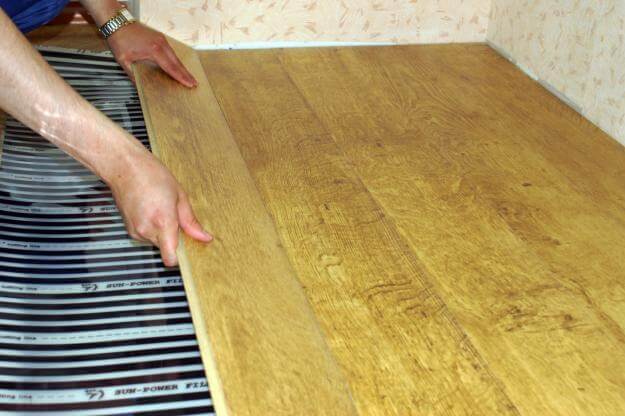

Ламинат стелят плавающим методом: проще установка, легче вскрыть участок пола по мере надобности ремонта.

Электрический теплый пол под ламинат: выбор, виды, особенности монтажа

Электрический теплый пол под ламинат – это сочетание комфорта и свойства в любом помещении. В детской он освободит от необходимости стелить дополнительные коврики либо маты, дабы уберечь малыша от холода. В спальне дозволит начать денек с самых приятных чувств, встречая утро с чувством нежного тепла под босоногими ногами. В гостиной обеспечит комфортабельный вечерний отдых. Установка обогревающей системы можно выполнить без помощи других, довольно только изучить главные правила и учесть советы профессионалов.

Аспекты выбора ламината

Выбор электрического теплого пола

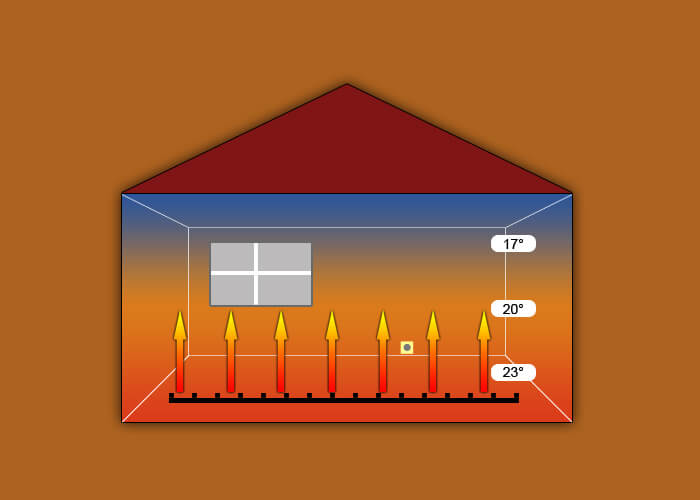

Теплый пол под ламинатом – это дополнительная система отопления, используемая вместе с главным и без помощи других, при достаточной энергоэффективности строения. Использование таких систем в особенности животрепещуще конкретно в помещениях, где подогревать полы снизу нечему. К примеру, снизу находится неотапливаемый подвал либо идет речь о балконе, где под перекрытием будет улица. Но не каждый вид ламината выдержит неизменный обогрев и будет работать отлично.

Работающий теплый пол предполагает эксплуатацию напольного покрытия в нетрадиционном режиме. Если кафельная плитка нагреется и «не почувствует» изменившихся критерий, то далековато не каждый ламинат без последствий перенесет такое воздействие. И дело не только лишь в температурном расширении, которое может покоробить и вздуть ламинат, в особенности при неверной укладке. Некоторые сорта являются так неплохими теплоизоляторами, что просто не будут пропускать тепло снизу, сильно снижая КПД электрического пола.

Слои, из которых сделан этот напольный материал, склеены между собой. При воздействии температуры клей начнет равномерно сохнуть и терять свои свойства. Доски поначалу начинают скрипеть, потом растрескиваться и скоробливаться.

Потому стелить на теплый пол низкокачественный ламинат нельзя. Производители сейчас предлагают особые модели, предназначенные под укладку теплых полов. Они в состоянии переносить нагрев с наименьшим расширением и при всем этом отлично пропускать через себя тепло к поверхности. Их структура более уплотненная.

Особые виды ламината имеют маркировку рабочей температуры. Обозначенные в ней значения не рекомендуется превосходить, так как в данном случае не гарантирован высококачественный итог.

В технических свойствах также указывается коэффициент термического сопротивления, из которого можно выяснить, как отлично материал будет пропускаться тепло. К примеру, по установленным в Европе нормам, значение этого показателя не должно превосходить 0,15 кв./м на 1 К/Вт. Если оно будет выше, то тепло отлично перейти не будет.

Сориентироваться в свойствах материала поможет сравнительная таблица:

Если вы планируете располагать электрический теплый пол под подложкой, к примеру, кабельный либо греющие маты, то к коэффициенту сопротивления следует добавлять сопротивление подложки, которая также является поглотителем тепла.

Какой вид теплого пола избрать

Производитель предлагают 3 вида электрического теплого пола. Различаются они особенностью работы и правилами монтажа. Выбор теплого пола для ламината находится в зависимости от нескольких причин. Тут играют важную роль условия помещения, его свойства, допустимый бюджет и предпочитаемая мощность нагрева.

Кабельный

Является резистивной системой, которые при прохождении через них тока, начинают нагреваться, за счет довольно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг. Сама конструкция состоит из одного кабеля, по которому проходит электричество. Он уложен на особом сетчатом покрытии в форме змеи либо улитки. Длина кабеля находится в зависимости от размера помещения и его главных характеристик. Кабель раскладывается в стяжку по заблаговременно обмысленной схеме. Данный тип изредка применяют для укладки ламината сверху.

Укладка пленочного теплого пола под ламинат и паркетную доску

Мы уже рассматривали с Вами установка теплого пола под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется применять более современный и экономный обогреватель – ИК-пленку. Разработка укладки пленочного покрытия достаточно обычная, и на данный момент для читателей «Сам электрика» будет предоставлена подробная аннотация по монтажу электрического теплого пола под ламинат своими руками.

Определяемся с видом нагревателя

Не так давно мы рассматривали виды электрического теплого пола, где мало касались вопроса об использовании разных нагревателей для плиточного и древесного напольного покрытия.

В случае с древесным полом применять нагревательные маты и кабель не рекомендуется, по следующим причинам:

1. Электрические проводники могут неравномерно источать тепло, что плохо сказывается на древесном покрытии.
2. Обогрев электрическим кабелем (или матом) расходуют больше электроэнергии, потому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
3. Для инфракрасного покрытия наличие бетонной стяжки не является неотклонимым, чего не скажешь про другие варианты.
4. Толщина пленки меньше мм, что дозволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться прямо до 10 см.
5. Так как ламинат имеет низкую теплопроводимость, применять кабельный нагрев не рекомендуется. Это связано с тем, что проводник поначалу нагревает стяжку, которая передает тепло уже самому напольному покрытию. В итоге такового термообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу прогревает все объекты в комнате.

Конкретно по этим причинам применяется укладка пленочного теплого пола под ламинат и паркетную доску.

Подготавливаем все нужные материалы

На данном шаге нужно выполнить расчет теплого инфракрасного пола под ламинат, дабы найти необходимое количество всех материалов. Расчетная часть удовлетворенная обычная, необходимо всего только посчитать полезную площадь комнаты и с учетом избранной мощности обогревателя, посчитать и его площадь.

Итак, для того дабы облегчить восприятие инфы, представим все по пт:

1. Определяем полезную площадь комнаты. Укладывать материал нужно на расстоянии более 15 см от стенки, при этом под тяжеленной мебелью и домашней техникой стелить пленку воспрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Избираем мощность системы. Обычно, для обогрева теплого пола применяют покрытие мощностью 150 Вт/м 2 (в этом случае, если центральное отопление отсутствует) и 90 Вт/м 2 если в доме находится отопительная система. Можно также выбирать промежные значения, делая упор на собственные условия использования.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы избрали. К примеру, для комнаты в 15 м 2 без центрального отопления будет нужно теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно нужно приобрести теплоизолятор (идеальнее всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно перебегать к процессу монтажа.

Осуществляем монтажные работы

Разработка укладки пленочного теплого пола под ламинат состоит из нескольких шагов:

• подготовка поверхности;
• термоизоляция основания;
• настил материала;
• отделка ламинатом.

Обращаем Ваше внимание на то, что данная разработка применяется и в случае с паркетной доской, при всем этом установка осуществляется по аналогичной схеме!

Подготавливаем поверхность

На данном шаге нужно удалить старенькую отделку напольного покрытия, убрать весь мусор и просмотреть состояние бетонной стяжки. Нужно дабы поверхность была ровненькой, без сколов и трещинок. В неприятном случае придется заливать предварительную стяжку, которая уберет все недостатки.

Сразу необходимо подчеркнуть, что в помещениях с высочайшей влажностью (на неотапливаемой лоджии или в бане) производить укладку инфракрасного покрытия категорически запрещено. Если же влажность маленькая, дополнительно необходимо позаботиться о высококачественной гидроизоляции перекрытия!

Производим теплоизоляцию

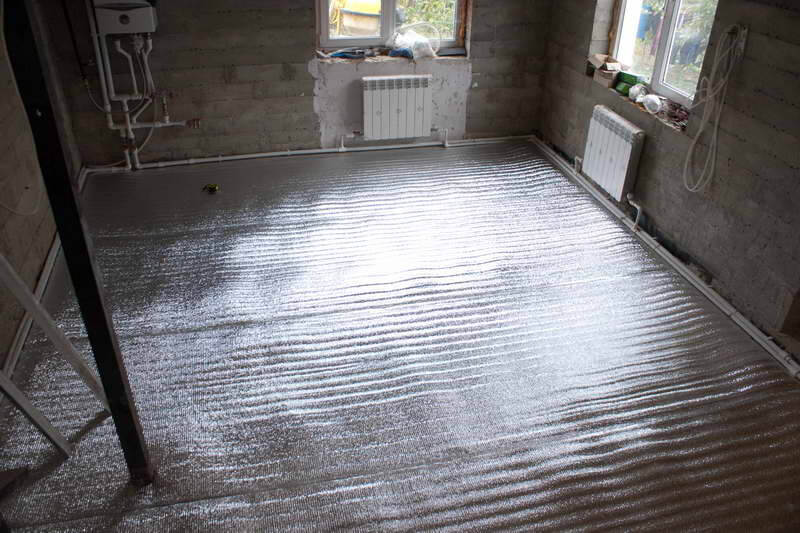

Дабы тепло уходило ввысь (в комнату), а не вниз (на нижнее этажи или в фундамент), нужно позаботиться о высококачественном утеплении основания под пленочный теплый пол. Для этого идеальнее всего применять пенофол. Материал узкий, потому высота потолка приметно не поменяться после его укладки.

Так как одна из сторон пенофола самоклеющаяся, сложностей в утеплении появиться не должно. Соединения между листами необходимо заклеить фольгированным скотчем.

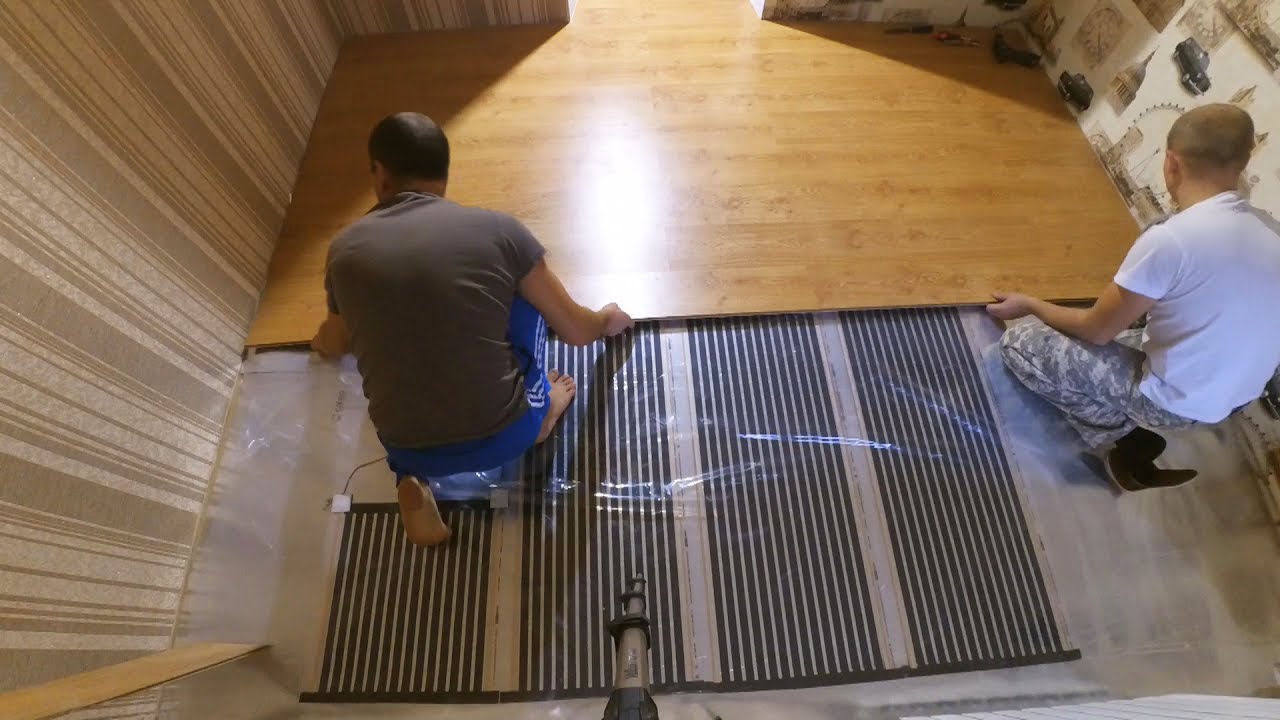

Настилаем пленку

Сейчас, когда уже основание будет на сто процентов готовым, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.

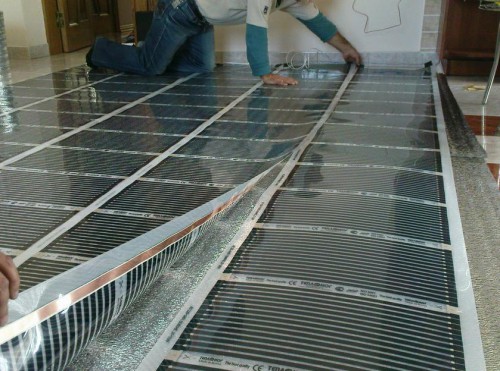

Согласно схеме Вы должны расстелить материал по поверхности. Если необходимо отрезать определенный кусочек, делайте это в соответственных местах.

Отмечаем несколько требований к укладке электрического теплого пола под ламинат:

• воспрещается стелить листы внахлест, только стык встык;
• листы должны размещаться таким макаром, дабы контакты были ориентированы к стенке, на которой установлен термостат;
• медная сторона должна быть понизу (прилегать к основанию).

Дальше установите в подходящем месте термостат. Лучше делать это в штробе на стенке, вблизи с розетками (для комфортного подключения к сети).

После чего пленка подключается к термостату при помощи контактных проводов, которые зажимаются особыми зажимами.

Также необходимо подчеркнуть, что все места зажимов и самостоятельных разрезов материала необходимо непременно заизолировать битумной изоляцией!

От термостата необходимо вывести датчик температуры, который будет подключен к нижней стороне пленочного покрытия. Для этого в основании создается особая штроба, длиной менее 30 см. Датчик помещается в защитную гофру и устанавливается под листом обогревателя. Непременно под термодатчик положите слой термоизоляции, по другому в точности измерений может появиться приметная погрешность, которая воздействует на эффективность применения системы. Можно подключать пленочный теплый пол под ламинат без терморегулятора, но в данном случае потребление электроэнергии повысится, а контроль за температурным режимом будет стопроцентно отсутствовать.

Когда все контакты будут подсоединены и заизолированы, можно перебегать к контрольной проверке. Для этого включаем термостат в сеть и проверяем, дабы вся поверхность умеренно грелась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления с реальным (значение не должно превосходить разницу в 10%).

Если все правильно, поверх теплого пола можно укладывать защитную поливиниловую вспененную пленку и приступать к декоративной отделке поверхности паркетной доской или ламинатом.

Также к Вашему вниманию приятные видео уроки, на которых Вы можете узреть особенности выполнения каждого из шагов укладки:

Как выполнить обогрев ламината пленкой
Аннотация по монтажу пленочного теплого пола под ламинат

Полезные советы от мастеров

Дабы упростить процесс и выполнить электрический теплый пол ламинат более долговременным, предоставляем к Вашему вниманию несколько нужных советов:

1. Устанавливайте термодатчик около холодной стенки, дабы производить регулировку и контроль конкретно самой холодной точки комнаты.
2. Ни при каких обстоятельствах не укрепляйте листы обогревателя гвоздями или шурупами, т.к. это может спровоцировать выход системы из строя. Используйте только фольгированный скотч.
3. Инфракрасная пленка просто повреждается при механическом воздействии (если на нее будет давить томная мебель). Похлопочите о том, дабы под всеми томными объектами обогревателя не было.
4. К выбору ламината для пленочного теплого пола отнеситесь серьезно. Далековато не каждый может нормально работать с системой подогрева пола. Те модели, которые созданы для обогрева, имеют соответственный логотип:
5. Похлопочите о том, дабы на полу не были установлены другие обогреватели (например, масляный обогреватель). В неприятном случае может произойти перегрев пленки и ее выход из строя.
6. Один отрезок покрытия не должен быть длиннее, чем 15 метров.
7. Непременно произведите заземление обогревателя. Для этого по периметру и диагонали проклейте фольгированный скотч, который другим концом соедините с заземляющим контактом.
8. Не осуществляйте укладку пленочного теплого пола при минусовой температуре.
9. Проверьте свою домашнюю проводку, дабы она могла выдержать нагрузки от данной отопительной системы. Если окажется, что УЗО, автоматический выключатель и поперечник жил проводов не подходят, поменяйте все элементы на более массивные.

Вот и вся разработка укладки пленочного покрытия! Как Вы видите, установка электрического теплого пола под ламинат под силу даже человеку, не имеющему соответственного опыта. Возлагаем надежды, наша пошаговая аннотация с фото и видео примерами посодействовала для вас без помощи других выполнить монтажные работы!
