В текущее время системы электрического подогрева под заглавием тёплый пол получают повсеместное распространение. И для этого происшествия существует огромное количество обстоятельств, но они все впрямую связаны с уникальными эксплуатационными качествами и неопровержимыми преимуществами теплого электрического пола. И одной из таких сильных сторон данной системы обогрева является простота монтажа.

В большинстве случаев, электрический пол с обогревом применяется в купе с глиняной плиткой в качестве финального покрытия. И такое сочетание логично, поверхность кафеля воспринимается людской кожей как беспристрастно холодная, потому как раз когда человек наступает на плитку, он испытывает определенный дискомфорт. Отсюда и такое желание выполнить обогрев пола.

Не считая всего остального глиняная плитка обладает хорошей теплопередачей, устойчива к довольно сильным механическим воздействиям, нечувствительна к температурным перепадам. Подобными качествами владеют такие материалы как керамогранит, мрамор, природный гранит, базальт. Более нередко этими материалами отделываются полы в таких помещениях, как ванная комната, санузел, кухня и коридор.

Процесс монтажа теплого пола, в этом случае электрического нагревательного мата, под силу каждому, главное иметь при для себя прямые руки. В доказательство этих слов поглядите наше видео, где мы укладываем нагревательные маты под плитку в санузле.

Вот пошаговая аннотация укладки нагревательного мата STEM Energy под плитку.

Монтировать теплый пол будем в санузле.

Для того дабы уложить теплый пол под плитку нам будет нужно набор нагревательных матов и терморегулятор STEM Energy (с термодатчиком), плиточный клей, нужное количество глиняной плитки.

На самом первом шаге нам нужно приготовить основания для монтажа теплых электрических полов. Для этого бетонную стяжку в сантехническом узле либо ванной комнате нужно очистить от грязищи и мусора. Если поверхность стяжки имеет значительные перепады — углубления либо выступы, то нужно выровнять ее с помощью цементного раствора либо строительной консистенции для наливных полов.

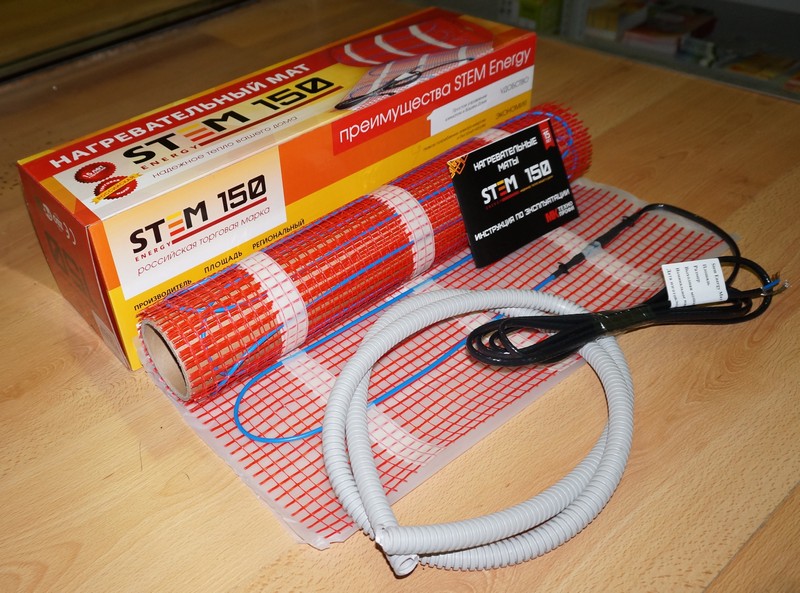

Берем набор нагревательного мата подходящего размера, который уже должен быть за ранее рассчитан. В последнее время для удобства потребителей мы разместим калькулятор расчета теплого пола у нас на веб-сайте (а вот и калькулятор). Но в целом вы сможете выполнить это и без помощи других, принципиально знать главные принципы укладки теплого электрического пола и учесть их при расчете. Маты теплого пола должны занимать только полезную площадь ванной комнаты либо туалета. От стенки до края электрического мата должен быть изготовлен отступ около 10 см. Нет необходимости укладывать теплый пол конкретно под ванну, душевую кабину либо унитаз.

Прежде всего нужно промерить размеры помещения, где будет устанавливаться теплый пол. Для этого можно пользоваться обыкновенной рулеткой. Для удобства лучше составить масштабный план помещения, где будут изображена вся площадь комнаты и площадь обогрева. Так как все маты теплого пола имеют стандартные размеры, для вас не составит труда высчитать нужное их количество.

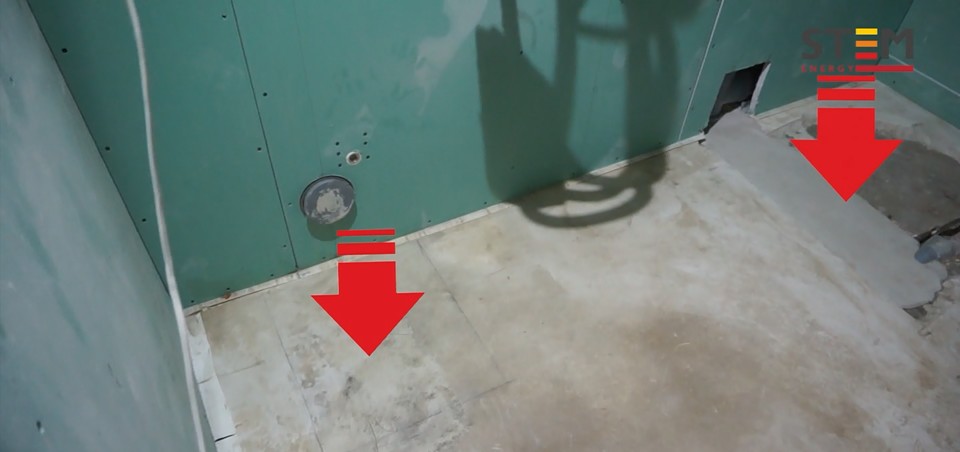

На полу размечаются места под установку унитаза и душевой кабины либо ванны. Как уже говорилось выше, под них не нужно укладывать теплый пол.

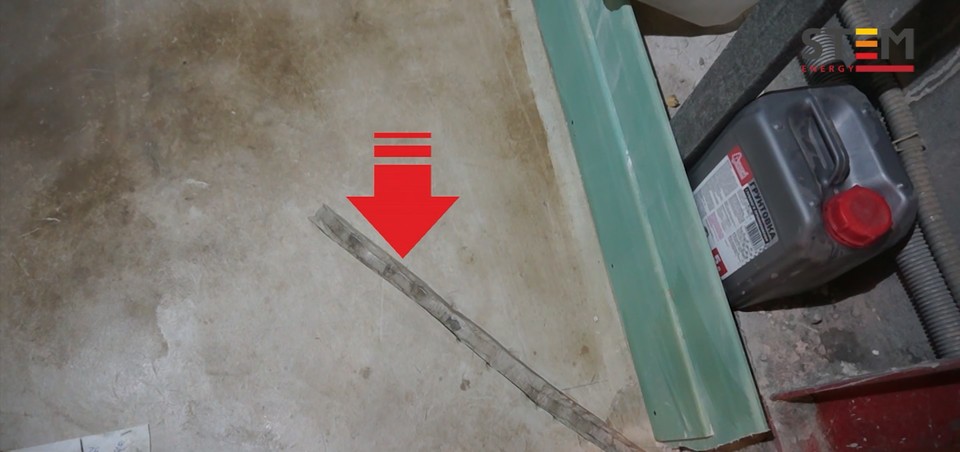

В полу штробится желоб под датчик температуры.

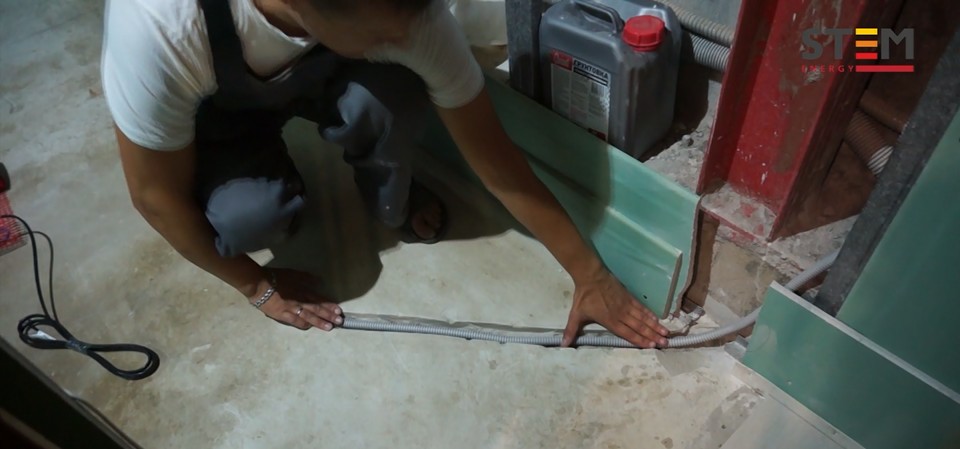

Укладываем температурный датчик в штробу.

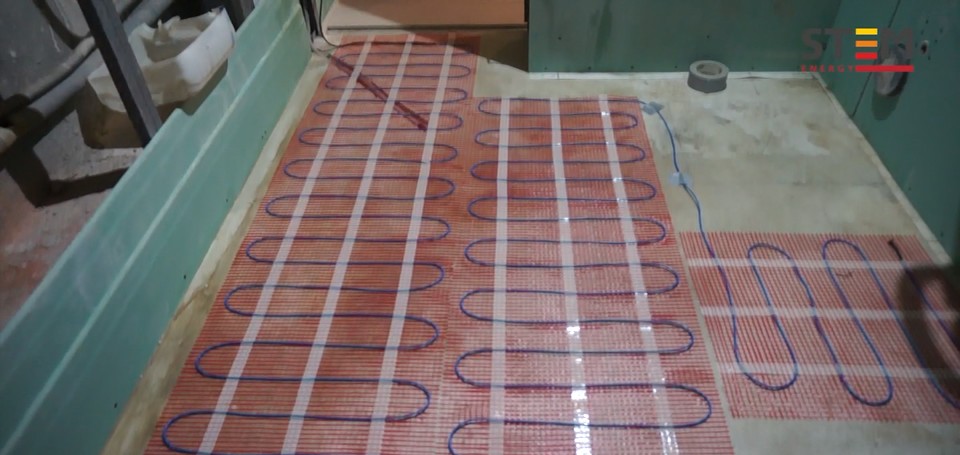

Раскладываем нагревательный мат с учетом разметки унитаза и душевой кабины. Нагревательный мат должен быть кропотливо прижат клеевой основой к полу.

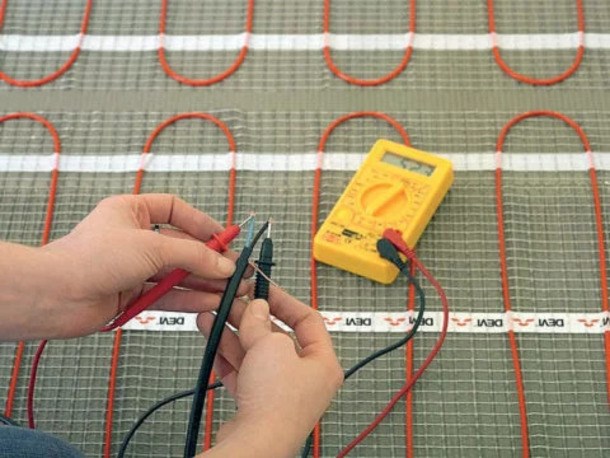

Внимание! Перед заливкой стяжки непременно проверить работоспособность всей системы

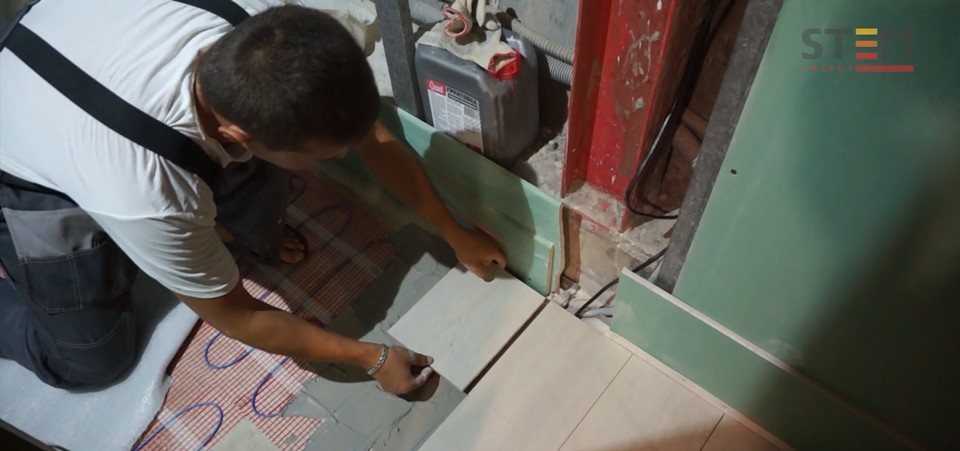

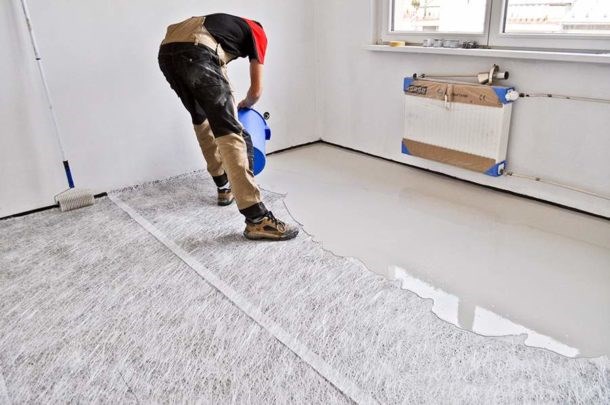

Дальше заливаем бетонную стяжку либо плиточный клей и укладываем плитку.

При укладке плитки руководствуемся общими правилами технологии. В качестве точки отсчета следует избрать какую-то определенную стенку в помещении и начинать работу от нее. Перед укладкой плитки поверх теплого пола ее количество также следует высчитать. Во-1-х, это дозволит для вас сберечь на материалах, во-2-х, четкий и верный расчет – залог обычного монтажа. Так как план помещения мы уже составляли при расчете количества матов для организации теплого пола, то нам остается только высчитать нужно количество плитки, исходя из ее геометрических размеров. При расчете смотрите за тем, дабы около стенок не оставалось места для очень тонких кусочков, поэтому резать плитку не так то и просто.

Перед укладкой плитку следует проверить на соответствие заявленным геометрическим размерам. Потом нужно приготовить к работе плиточный клей. После того, как клей готов, нужно (можно прямо поверх теплых полов) нанести его приблизительно на 1 кв. м помещения и приступить к конкретному монтажу. Толщина цементной либо клеевой подушки должна быть приблизительно одинаковой, дабы будущая поверхность пола вышла ровненькой.

После укладки плитки нужно дать время на высыхание плиточного клея. Это может занять до нескольких недель (подробнее читайте на упаковке), в этот период подогревом пола воспользоваться нельзя.

Электрический Теплый Пол Под Плитку Разработка Укладки Укладка плитки

Одно из важных преимуществ — уже упомянутый теплый пол. Температура в помещении поддерживается даже тогда, когда жильца нет дома, и помещение не перегревается. Температура теплого пола регулируется, может употребляться как основной и как дополнительный источник тепла, нагревая воздух во всем объеме от пола до потолка.

К другим плюсам теплого пола можно отнести следующие:

Теплые полы гипоаллергенные, потому подходят для аллергиков. Теплые полы уменьшают поток воздуха, уменьшают количество пыли и упрощают ее уход. В итоге воздух в личных домах с теплым полом намного чище.
Для подогрева помещения не необходимы радиаторы, которые существенно высвобождают место на стенках.
Наличие полов с обогревом наращивает цена недвижимости.
Энергоэффективность увеличивается, если пол с обогревом подключен к возобновляемым источникам энергии либо термическому насосу.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Электрический теплый пол под плитку: разработка укладки плитки на теплый пол своими руками Также есть разновидность полов, основанных на системе матов, но с внедрением не кабеля, а нагревающихся стержней из карбона угольные. Спрашивайте, я на связи!

Электрический теплый пол под плитку, разработка укладки, установка, видео

На разглаживающий слой пола либо черный пол накладывается теплоотталкивающий материал либо термоизоляция.
Потом накрывается теплый пол кабелями (с интервалом 100-200 мм) и пленкой. Предпоследний слой зависимо от напольного покрытия — шпон / фанера (мягенькие напольные покрытия — ковры, пробка, линолеум) либо бетон (шириной 20-50 мм) / гипсокартон (плитка).

Недочеты теплого пола

Не рекомендуется класть на теплый пол коврики либо пробковые полы, что является важным фактором для тех, чьи ковры и пробковое покрытие очень запали в душу.

Также с теплым полом помещение греется медлительно, где, естественно, можно упомянуть, что отопление можно настроить автоматом либо систему можно включить впору.

Высота потолка имеющихся древесных каркасных зданий может быть препятствием для установки нового, ранее незапланированного теплого пола — при укладке теплого пола общая высота пола возрастает на 6-10 см.

Установка водяного пола с обогревом — дело драгоценное, но в длительной перспективе окупается. С другой стороны, укладка электрического теплого пола дешевле, но зато в эксплуатации вырастет цена электроэнергии.

Электрические нагревательные кабели нельзя прокладывать под мебелью, которая ограничивает ее размещение в комнате. Не рекомендуется укладывать теплый пол под различные напольные покрытия.

Какое освещение Вы предпочитаете
Встроенное Люстра

Плюсы и недочеты электропола в доме

Внедрение электричества дает возможность комфортно изменять степень прогрева.
При работе такового пола в нижней части помещения происходит равномерный нагрев по всей площади. Одним из последствий этого является отсутствие токов воздуха сверху вниз либо в горизонтальных направлениях. При всем этом не происходит скопления либо перемещения пыли и частиц грязищи.

Высочайший уровень безопасности. Детали устройства накрепко укрыты, что исключает возможность случайного ожога либо удара током.
Эта система подогрева работает отлично. Так как находится комфортная регулировка, можно выставлять лучшую степень нагрева зависимо от определенной ситуации.
Установку таких нагревательных устройств можно выполнить, не имея проф способностей. Обычной установка позволяет фактически хоть какому владельцу установить систему без помощи других.

У таких полов установлен долгий срок эксплуатации.

Теплый пол электрический под плитку: установка, видео Ингредиенты раствора для стяжки соединяют в пропорции 1 4 5 0,6 цемент песок щебень вода и добавляют приблизительно 1 пластификатора. Спрашивайте, я на связи!

Установка электрического теплого пола под плитку: толщина и устройство

Самый верхний слой представляет собой полиэтиленовую защитную пленку.
По бокам установлены медные полосы.
Под ними имеются высокотемпературные поглотители.
Дальше размещена серебряная полоса.
Подложка, на которой устанавливается рабочий слой.
Рабочий слой, осуществляющий нагрев.

Можно ли выполнить теплый пол греющим кабелем под плитку

Таковой вариант теплого пола не только лишь допустим, но и считается одним из более действенных. Плитка имеет высшую теплопроводимость. Не считая того, если стелить таковой теплый пол, можно его установить в слой клея под плитку без применения стяжки либо других схожих способов.

Есть разные виды электрообогрева полов. Дабы разобраться в их сильных и слабеньких сторонах, дальше будет тщательно рассмотрен любой из применяемых на практике вариантов.

Кабельный теплый пол

Обычно применяются следующие варианты такового пола:

Теплый пол из провода

В первом случае прогрев осуществляется при помощи особых проводов, имеющих маленькое сечение. Они будут греться не так сильно, как массивные кабели, но их можно положить плотно друг к другу. На практике довольно установить 5 см между сторонними проводами. Для устройства такового пола нет необходимости применять бетонную стяжку.

Из-за того, что провода уложены плотно, на них можно конкретно накладывать ламинат, а на него хоть какое подходящее покрытие. При укладке плитки провода будут практически размещены в слое клея. Рекомендуется в таком случае под провод подкладывать подложку, тогда необходимо ждать более равномерного прогрева.

Одножильная конструкция

Проводник, по которому идет ток, создавая нагрев.
Изоляционный слой.
Оплетка, представляющая собой дополнительный защитный слой.
Наружняя водоизоляционная оболочка.
Наружняя защитная оболочка кабеля.

Оплетка может употребляться как заземление. У более дорогих кабелей заземление установлено дополнительно. Укладка должна происходить таким макаром, дабы в конечном итоге оба конца кабеля находились вблизи вместе.

Внедрение двухжильного кабеля

Две жилы кабеля.
У каждого из проводов имеется изоляция.
В обоих случаях применяется армирующий слой.
Потом установлен водоотталкивающий экран.
Наружняя защитная оболочка.
Заземление проходит снутри вблизи с 2-мя жилами.

Принципиально! Таковой кабель может быть с одним либо 2-мя заземлениями. При монтаже нет необходимости подключать оба конца к одному источнику тока. 2-ой конец может быть подключен к электросети.

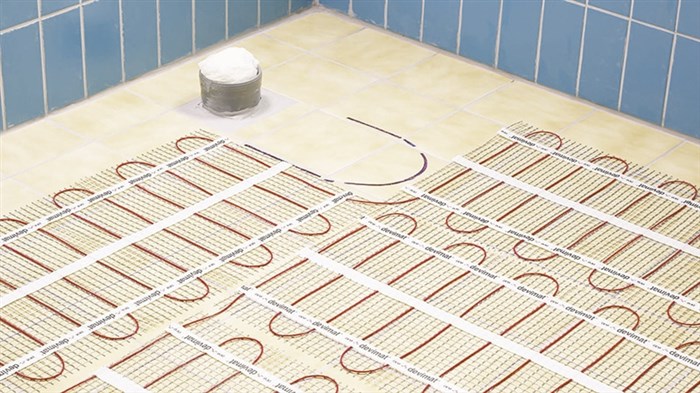

Термоматы

Этот вариант можно рассматривать при укладке, как относительно обычной. Его укладывают не только лишь в цементную стяжку, но и в плиточный клей. Такие маты практически состоят из пластмассовой сетки и проложенного по ней кабеля. Они могут быть как одножильными, так и двужильными. Более распространенным является 1-ый из этих вариантов.

Обычно толщина подложки не превосходит 10 мм. Кабели в таких матах устанавливают на расстоянии 12 см. Одним из методов установки термоматов является их установка в клей, на который кладется плитка. Дабы было комфортно расположить маты в помещении, их делают шириной 50-60 см. Длина может быть разной в широких границах: от 1,5 до 30 м.

Читайте по теме: Электрическое отопление для личного дома

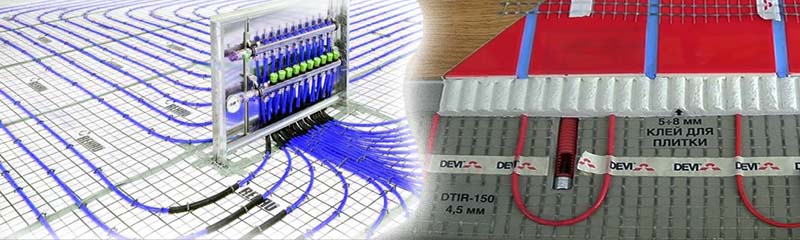

Какой теплый пол лучше – водяной либо электрический

Полы можно подогревать 2 методами – проложить снутри стяжки трубы с теплоносителем или применять электронагревательные системы – кабельные, пленочные, стержневые. Домовладельцу необходимо подобрать вариант напольного отопления по определенным условиям эксплуатации:

тип финального покрытия;
предназначение отапливаемых комнат;
вид жилья – личный дом, квартира;
используемые энергоэлементы;
остальные причины.

Наша задачка – разобраться и дать подсказку, какой теплый пол лучше избрать под плитку, ламинат либо линолеум. Естественно, с учетом перечисленных моментов.

Подробнее о видах напольного подогрева

Дабы выполнить верный выбор теплого пола (сокращенно – ТП), необходимо незначительно осознавать устройство и принцип деяния каждой системы. Начнем с водяных ТП:

Всю поверхность пола снизу нагревают трубы, по которым движется теплоноситель – приготовленная вода, антифриз. Наибольшая температура подачи – 55 градусов, обратки – 45 °C.
Нагрев теплоносителя обеспечивает котел на любом горючем (электричестве) либо термический насос.
Рассредотачиванием воды по контурам занимается коллектор, оборудованный вентилями и расходомерами, за движение теплоносителя отвечает циркуляционный насос. Температуру поддерживает смесительный узел с трехходовым либо 2-ходовым клапаном.

Примечание. Если протяженность петель водяного пола не превосходит 60 м, узел смешивания с насосом и 3-ходовым клапаном монтировать необязательно. Довольно установить на гребенке ТП термоголовки RTL, управляющие расходом теплоносителя по температуре оборотной воды.

Водяные ТП можно устраивать во всех помещениях личного дома либо в отдельных комнатах, к примеру, санузле либо детской. Тогда напольный контур подключается к имеющейся системе радиаторного отопления без коллектора.

Чертеж водяных ТП на грунте в разрезе. Трубы укладываются поверх теплоизоляционного слоя

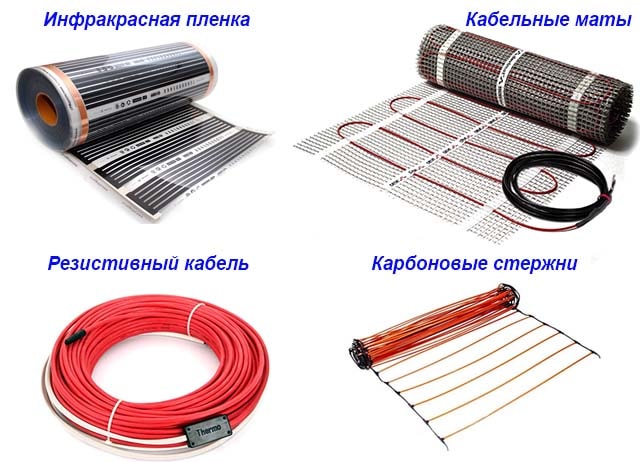

Электрические греющие полы делятся на 3 разновидности:

Кабельные нагревательные секции и маты тоже закладываются под стяжку, но высота растворного слоя меньше – 3…6 см (считая от верха кабеля). Нагревом управляет комнатный терморегулятор, он ориентируется на показания температурного датчика, заделанного в пол.
Стержневые системы устраиваются аналогичным образом. Только заместо кабеля нагревательными элементами выступают карбоновые стержни, соединенные по параллельной схеме. Если 1 звено перегорит, стержневой ТП продолжит работу, хотя в этом месте появится холодная зона.
Пленочные инфракрасные полы закладываются прямо под покрытие – линолеум, ламинат, кафель. Заливка стяжки не делается.

Резистивные кабели прогреваются до 65 °C (максимум), температура поверхности – до 30 градусов. Выпускается 2 типа секций – одножильные и двужильные. В первом случае греющий проводник подключается к сети 2-мя концами, во 2-м – одним, на другом стоит концевая муфта. Маты отличаются от секций шириной кабеля и фиксированным шагом укладки, так как проводник прикреплен к сетке.

Узкая карбоновая термопленка нагревает половое покрытие до 30 °C инфракрасным излучением – так говорят производители. Удельная термическая мощность пленочного ТП варьируется в спектре 100…200 Вт/м². Если вы желаете получить больше инфы об электрических теплых полах, советуем прочесть наш отдельный обзор + аннотацию по монтажу.

Какие ТП лучше – водяные либо электрические

Если брать в целом, то водяные теплые полы совершенно точно лучше электрических. Обоснуем:

ТП с теплоносителем могут выступать главным отоплением жилья. Электроподогрев применяется на малых площадях или в санузлах, причина – стоимость электроэнергии.
Теплоноситель нагревается различными источниками тепла – котлом, термическим насосом, солнечным коллектором. Другими словами, можно избрать самый прибыльный вид горючего. Если цены энергоэлементов кардинально поменяются, ставим 2–3 теплогенератора и топим далее.
Верно смонтированный водяной ТП прослужит 40–50 лет, а то и больше. Производители электронагревательных систем декларируют срок службы 15 лет.
Теплопотеря контуров напольного подогрева не ограничивается лимитом электрической мощности, выделенным на личный дом.
Заливка стяжки необязательна. В перекрытиях древесных домов применяется настильная система, где трубы укладываются «сухим» методом – в канавки распределительных железных пластинок.

Справка. Время от времени высоты дверных порогов недостаточно для укладки водяных петель, к примеру, при реконструкции отопления обжитых помещений. Тогда древняя стяжка демонтируется, основание застилается слоем мультифольги, позже прокладываются трубы и делается новый монолит высотой до 6 см.

Весомый недочет водяного ТП – высочайшая цена материалов и монтажа. Кабельные секции (маты), укладываемые под стяжку, обойдутся дешевле, так как им не нужен распределительный коллектор со смесительным узлом. Стоимость инфракрасной пленки еще ниже.

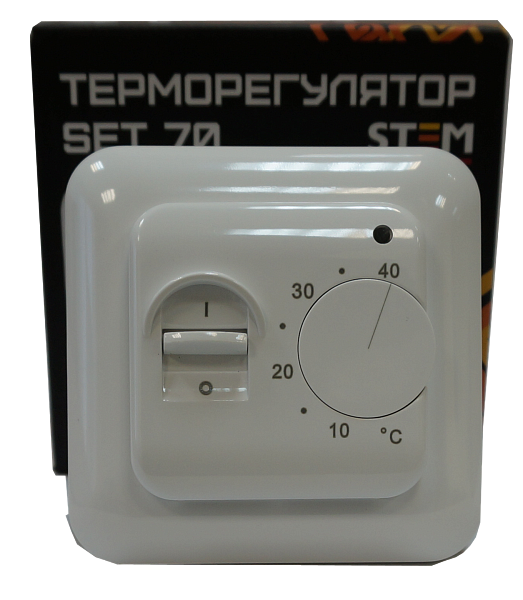

Кабельная секция подключается к домовой электросети через терморегулятор, больше никакое оборудование не нужна

инертность – цементная стяжка длительно прогревается/остывает, для действенного регулирования температуры воздуха теплые полы необходимо дополнять конвекторами либо радиаторами, которые стремительно реагируют на конфигурации локального климата;
водяные контуры нельзя устраивать над жилыми помещениями, означает, этот вариант не подойдет для квартиры в высотном доме;
непростой пуск и настройка – необходимо верно заполнить петли водой, изгнать воздух, отрегулировать расходы теплоносителя на гребенке.

По трудности монтажа аква ТП равняется к кабельному и стержневому, уложить карбоновую пленку прямо под ламинат существенно проще и дешевле. Какой теплый пол лучше выбирать под плитку и другие финальные покрытия, скажет узнаваемый эксперт Алексей Земсков в собственном видео:

Электрический теплый пол – пленочный либо кабельный?

Сходу отметим, что самого экономного варианта электрических ТП не существует – любые нагревательные системы потребляют энергию идиентично (в равных критериях). При выборе учитываем другие аспекты: цена, тип покрытия, предназначение помещения и т.д.. Наши советы:

Наилучший теплый пол под плитку – кабельные маты, на втором месте греющий кабель в стяжке. Маты идут с более узким нагревательным проводником, поверх сходу укладывается кафель на узкий слой строительного клея 2…3 см. Термопленку использовать не стоит.
При монтаже электрического пола на шаге строительства или капремонта совершенно точно выбирайте кабель, лучше – саморегулирующийся. Вариант подходит для всех видов покрытий и помещений, в том числе ванных комнат, санузлов, кухонь.
Если вы не желаете разбивать существующую стяжку, берите греющую полимерную пленку и закладывайте под линолеум либо ламинат. Теплопотерю подбирайте по типу напольного покрытия (от 130 до 230 Вт/м²).
В помещениях с завышенной влажностью – ванных, туалетах – пленочный ТП использовать не рекомендуется. Контакты в полу защищены битумными накладками, которые с течением времени могут утратить изолирующую способность, не исключено поражение током.

Справка. Поперечник греющего проводника сравним на примере продукции известной компании Devi. Размер резистивного кабеля под стяжку – около Ø5 мм, провода на мате – до 3.5 мм.

По нагревательным кабелям часто появляется вопрос, какой лучше применять – одножильный либо двужильный. Отвечаем: по эффективности и цены особенной различия нет. Отличие заключается в методе подключения: одножильная секция присоединяется к электросети 2 концами, двужильная – одним концом (на втором установлена муфта).

Некоторые виды кабелей можно класть не только лишь под плитку, но и монтировать «сухим» методом под паркетную доску, ламинат и другие напольные материалы.

Общие советы по выбору

Для начала предлагаем сопоставить цена монтажа теплых полов без учета материалов и девайсов:

водяные ТП – 28 у. е. за метр квадратный площади;
кабельные – 28 у. е./м²;
пленочные – 14 у. е./м².

Примечание. Стоимость указана по состоянию на октябрь 2019 г. и не включает работы по устройству стяжки, укладке ламината, установке терморегуляторов/датчиков температуры.

На полы с водяным обогревом пригодится больше дорогостоящих девайсов – коллектор с клапанами и расходомерами, насос, смесительный клапан. Время от времени удается сберечь – заместо узла подмеса установить термоголовки RTL, а гребенку собрать из фитингов или спаять из полипропилена.

Нагревательные элементы электрических ТП обойдутся дороже труб, зато отсутствует коллектор и циркуляционный насос. Температуру поддерживает комнатный терморегулятор – относительно дешевый девайс. Существенную экономию средств даст самостоятельный установка, требующий некоторого опыта.

1–2 водяных контура можно тихо подсоединить к имеющимся магистралям отопления, используя готовый узел с клапаном и термоголовкой

Сейчас подскажем, как избрать теплый пол под плитку в ванной либо под другое половое покрытие жилых комнат:

В санузлах применяется 2 варианта: электрический кабель и водяные контуры. Во 2-м случае коллектор не нужен, трубные петли подключаются к действующей системе отопления, как показано выше на схеме.
Для основного отопления пригородного дома лучше выполнить водяной ТП во всех помещениях. Это более эластичная система в плане применяемых энергоэлементов. Под кабельные полы нужен предел мощности и многотарифный счетчик.
В квартирах, расположенных выше 1 этажа, устанавливается инфракрасная пленка или кабельные секции, кандидатуры не существует.
Если нужно обустроить теплые полы без потрясающего ремонта и новейшей стяжки, применяйте пленку. Только не кладите ее под мебель (перегреется) и плитку ванной (может случиться пробой от воды).
В древесные перекрытия можно закладывать хоть какой вид ТП, не считая стержневого и матов. Тут принципиально верно подобрать мощность нагрева.

Замечание. Мы сознательно не упомянули теплые стержневые полы, так как сейчас они очевидно недоработаны производителями. Отзывы юзеров на форумах не очень прельщающие – углеродные стержни перегорают в стяжке, отремонтировать их нереально.

В итоге скажем пару слов о так именуемых жидкостных теплых полах типа X-pipe. Это гибридный электроводяной ТП, работающий от электричества, которое греет незамерзающую жидкость в напольных контурах. Наше мировоззрение: данный тип подогрева очень сложен и дорог. Предлагаем поглядеть видео по теме:

Заключение

Дабы узнать, какой вид теплого пола лучше применять для отопления, не помешает пообщаться с толковым мастером-сантехником. Чтение отзывов в вебе тут никчемно – ведь для сопоставления необходимо поэксплуатировать различные системы ТП – водяные, пленочные и т.д.. Обыденным домовладельцам схожая практика недосягаема.
