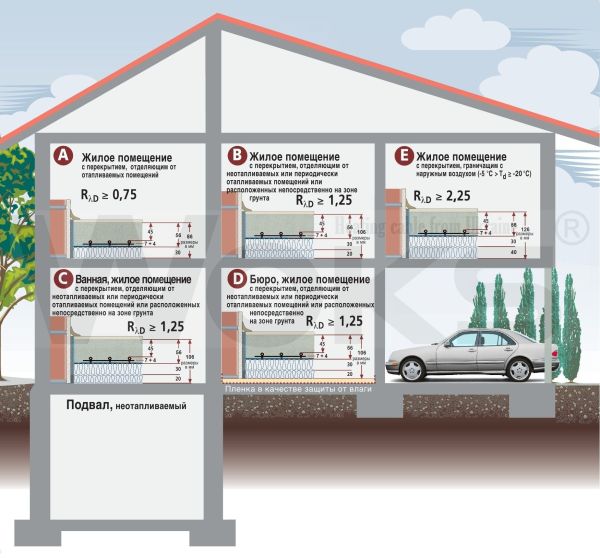

При эксплуатации электрического «теплого пола» принципиально понизить утраты тепла в место под отапливаемым помещением. Зависимо от предназначения различают 5 типов помещений:
A — Жилое помещение, с перекрытием, отделяющим от отапливаемого помещения
В — Жилое помещение, с перекрытием, отделяющим от неотапливаемых либо временами отапливаемых помещений
С — Ванная комната, жилое помещение с перекрытием, отделяющим от неотапливаемых либо временами отапливаемых помещений
D — Кабинет (бюро), жилое помещение с перекрытием, отделяющим от неотапливаемых либо временами отапливаемых помещений, либо расположенных конкретно на зоне грунта
E — Жилое помещение с перекрытием, граничащим с внешним воздухом
* — при укладке перекрытия для отделения от деталей, соприкасающихся с зоной грунта, принципиально обеспечить гидроизоляцию конструкции.
А — перекрытие, отделяющее от отапливаемого помещения

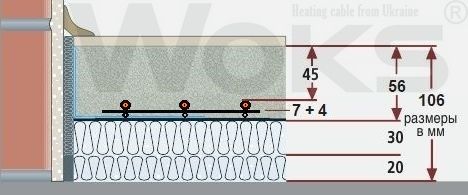

В, С, D — перекрытие, отделяющее от неотапливаемых либо временами отапливаемых помещений, либо расположенных конкретно на зоне грунта

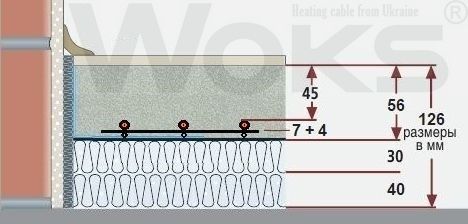

E — перекрытие, граничащее с внешним воздухом
Толщина стяжки электрического «теплого пола»
Толщина стяжки над нагревательным кабелем находится в зависимости от предназначения помещения:
Подвижная нагрузка в вертикальном направлении,
(DIN 1055)
Толщина бетонного пола над нагревательным кабелем (min),
марка бетона
Малый срок затвердевания стяжки перед первым нагревом * , суток
Классные комнаты, докторские кабинеты
Выставочные залы, универмаги, мастерские
* — нужно уточнять у изготовителя толщину полов, сроки затвердевания и нагрева
Толщина термоизоляции под электрическим «теплым полом»
Тепловое сопротивление,
которое необходимо обеспечить
RλD , м 2 *К/Вт
Деформационные, надуманные и боковые швы «теплого пола»

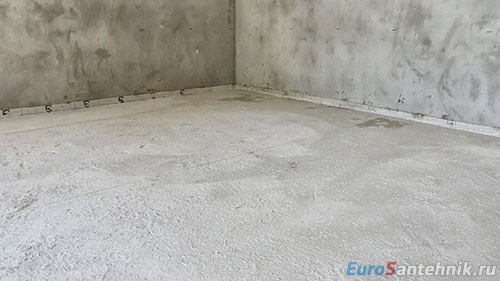

После заливки предварительный стяжки и ее гидроизоляции (если нужно), следует установить боковые изоляционные полосы вдоль стенок по всему периметру. Боковые швы отделяют бесшовный пол от всех окружающих помещение поверхностей, также от расположенных в помещении строй деталей, к примеру, колонн, лестниц и перегородок. По эталону DIN деформационный зазор должен составлять более 5 мм.

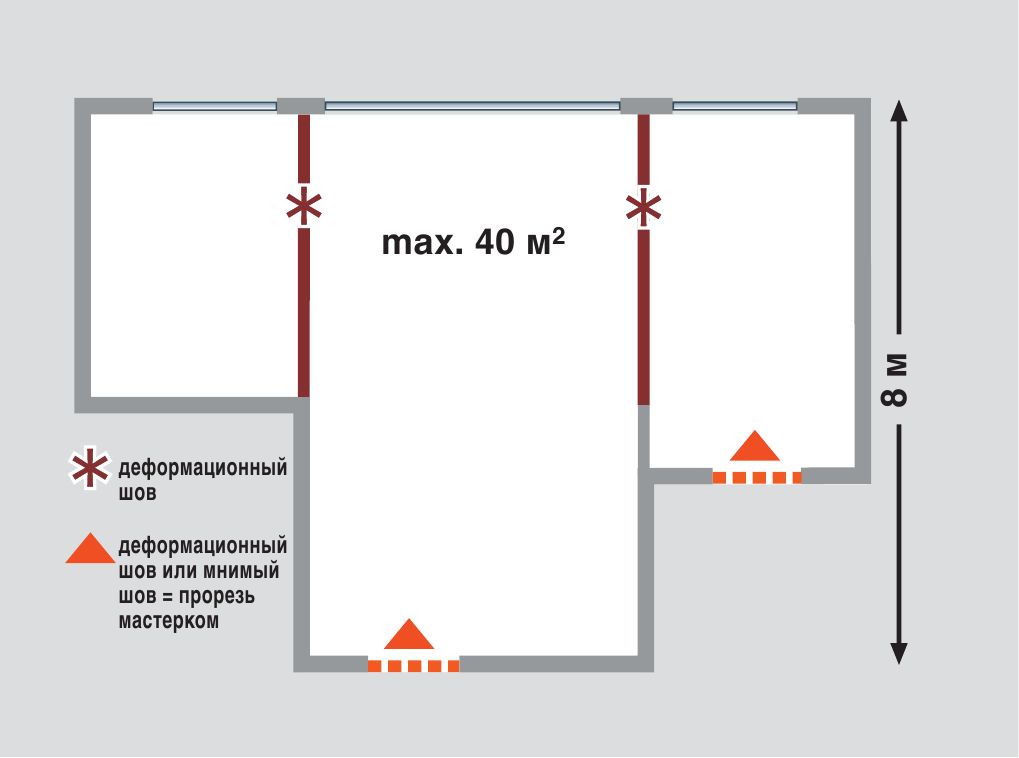

При размерах бесшовного пола выше 40 м 2 его необходимо делить деформационными швами. То же самое при боковой стороне выше 8 м. Более того нужно закладывать малогабаритные прямоугольные либо квадратные участки бесшовного пола, если идет речь о Т-образных либо Г-образных помещениях.
Плавающий теплый бесшовный пол подвержен линейному расширению. Для цементного бесшовного пола коэффициент термического расширения составляет 0,012 мм/м * K.
Для заливных бесшовных полов нужно уточнять с изготовителем как их размеры, так и размещение деформационных швов.
Надуманные швы, именуемые также прорезями мастерком, могут употребляться для снятия напряжений в уже разбитых деформационными швами полях бесшовных полов. К примеру, в дверных проходах, где не предусмотрены истинные деформационные швы.
Прорезь мастерком должна перейти в верхней трети плиты бесшовного пола, при этом нельзя допускать повреждения нагревательного кабеля. После отвердевания прорезь следует закрыть искусственной смолой.
Деформационные швы на сто процентов делят бесшовный пол прямо до слоя термоизоляции и шумоизоляции от ударного шума. Надуманные швы обеспечивают дополнительное снятие напряжений в бесшовных полах.

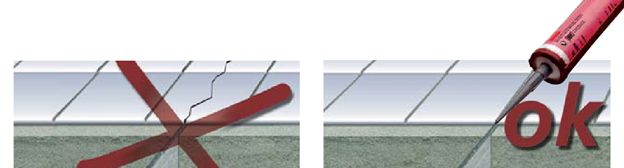

Не считая произнесенного, деформационный и надуманный шов не должен перекрываться плиткой:

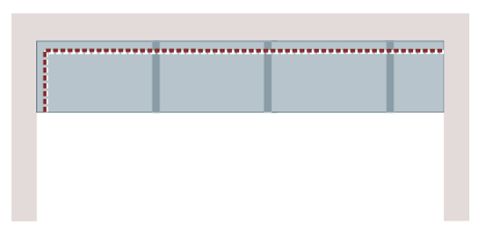

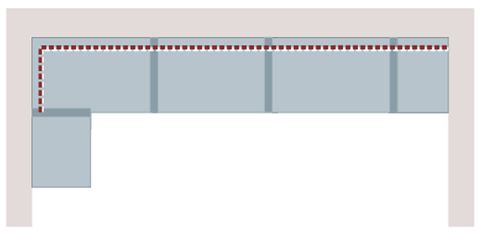

Укладка термоизоляции «теплого пола»

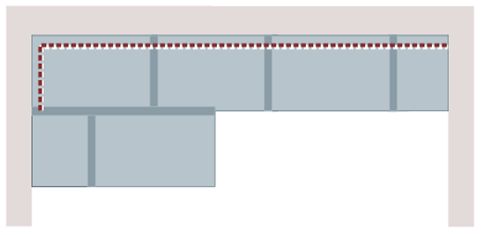

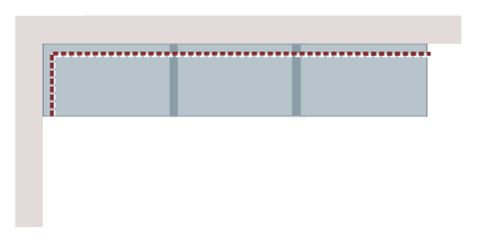

Теплоизоляцию следует уложить на всю поверхность помещения, следуя обычному методу:
- Раскладывать по одной плите, начав укладку с левого угла помещения
- Последнюю плиту в правом углу помещения прорезать по линейке и надломить.
- Оставшийся кусочек опять приложить к левой стенке.

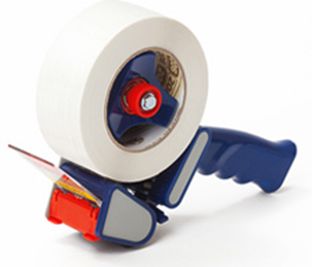

- Проклеить участки наложения и соединения с помощью скотча
Таким макаром можно стремительно выкладывать огромные площади, обеспечивая герметизацию от воды, содержащейся в бесшовном полу.
Укладка нагревательного кабеля «теплого пола»

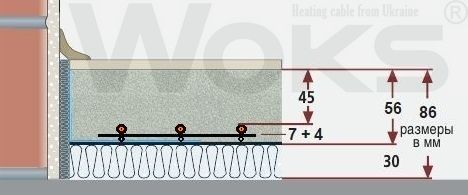

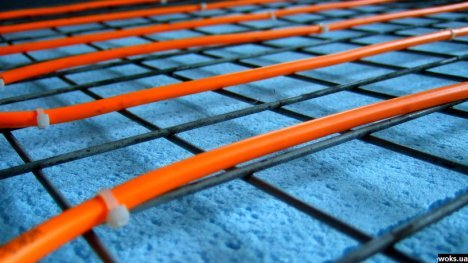

Надежным методом укладки нагревательного кабеля является его фиксация с помощью хомутов на металлической армирующей сетке (Ø 2 мм) с ячейкой 5 х 5 см. Общая высота нагревательного кабеля Woks 20T Ø 7 мм с таковой сетью составит 11 мм. При таковой конструкции нагревательный кабель должен владеть завышенной механической прочностью — класса М2.
Нагревательный кабель не должен касаться термоизоляции. Датчик температуры терморегулятора должен размещаться строго в центре между 2-мя нагревательными кабелями, на одной с ними высоте.
Укладка кабеля в штробу, крепление на монтажной ленте, двухстороннем скотче и т.д., позволяют укреплять кабель на имеющееся бетонное основание. Если под таковой стяжкой термоизоляции нет, придется применять еще больше нагревательного кабеля дабы получить нужный термический поток в помещение.
Температура поверхности «теплого пола»
При работающем нагревательном кабеле на греющей поверхности пола нельзя располагать мебель и другие предметы интерьера без ножек.
Наибольшая температура на поверхности пола ограничена физиологическими и мед требованиями. Температуре соответствует «плотность термического потока».
Плотность термического потока, Q, Вт/м 2
Температура
поверхности пола,
согласно DIN EN 1264
Неизменного нахождения людей
Тпола max ≤ 29 °С
У границ помещения
Тпола max ≤ 35 °С
Тпола max, Твн* + 9 °С ≤ 33 °С
* — температура в ванной комнате не должна превосходить температуру снутри смежного помещения более чем на 9 °С
Граничная зона «теплого пола»
У границ помещения, к примеру где огромные, завышенные теплоотдачи. Для компенсации утрат тепла предугадывают граничные зоны, где нагревательный кабель укладывается с наименьшим интервалом, обеспечивая более высшую температуру поверхности пола. Граничная зона может составлять менее 1 м в глубину помещения.
Тпола max = 35 °С
Подготовительный расчет системы отопления «теплый пол»
Материалы покрытия пола ограничивают мощность системы отопления своим тепловым сопротивлением:
Толщина водяного теплого пола. Подробный разбор высоты каждого элемента.

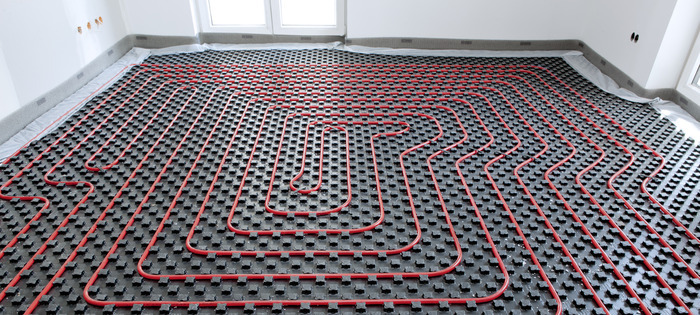

Водяной теплый пол
Если Вы читаете данную статью, то Вы наверное задумались о монтаже водяного теплого пола в собственном доме. На данный момент Вы отыскиваете информацию о том, какая толщина водяного теплого пола нужна для теплого пола у вас на дому.
По сути Вас наверное интересует один из 2-ух вопросов:
- толщина всех слоев водяного теплого пола;
- толщина стяжки водяного теплого пола.
Разберем каждый вопрос персонально. Введем понятие не толщина водяного теплого пола, а пирог водяного теплого пола.

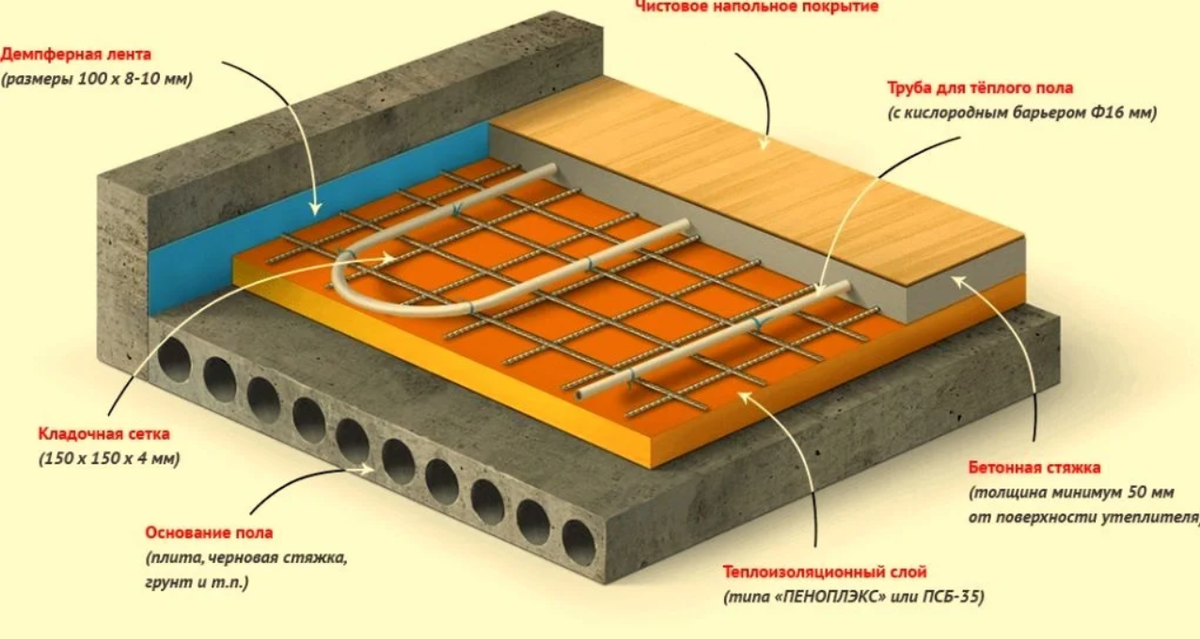

Пирогом водяного теплого пола именуют все слои водяного теплого, соединённые совместно. Смотрится это приблизительно так:
Пирог теплого пола либо так именуемая толщина состоит из следующих частей:
-
, которая устанавливается по окантовке стенок и служит для компенсации расширения бетонной стяжки. Высота ее составляет 15-20 см от предварительный стяжки. Ее в расчет толщины не берут. , используюемая почаще в виде полистирола. Она служит для отсечения нижних слоев от прогрева теплыми полами. Тем Вы экономите на расходе теплоносителя и теплые водяные полы работают как следует. Толщина полистирола на нижнем этаже в холодных регионах должна составлять 10 см. В регионах с умеренным климатом пройдет толщина в 5см. Но все таки лучше перебздеть, чем недобздеть. Потому берите за базу толщину 10 см.
- Целофан. Устанавливается на теплоизоляцию для сотворения дополнительного парникового эффекта. Толщину его в общей мере учесть не будем.
- Сетка МАК. Она устанавливается на теплоизоляцию и служит комфортным методом для раскладки на нее труб. Толщина ее составляет 4мм в эталоне. . Наш главный разносчик тепла. Высота 16-й трубы составляет приблизительно 2см.
- Бетонная стяжка. Сейчас производители советуют для заливки бетонную смесь марки М-300. Я из собственной практики рекомендую марки М-200, 250, 300. Толщина стяжки водяного теплого пола составляет 5 см от верха трубы! Конкретно столько нужно для грамотной работы водяного теплого пола.
- Чистовое покрытие. Паркет либо кафель. За базу берут толщину в 2см.
Толщина стяжки водяного теплого пола
Как было сказано выше, рекомендованная производителем толщина стяжки теплого пола составляет приблизительно 5 см. Есть естественно варианты, когда заливают стяжку для водяного теплого пола и под толщину в 10см. Здесь уже система начинает работать по принципу аккумуляции тепла.
Жесткой привязки в высоте стяжки не существует. Как указывает практика, очень изредка удается достигнуть рекомендуемых значений. Потому главное – малая толщина стяжки над трубами теплого пола должна быть не меньше 5 см. Наибольшая толщина стяжки не должна превосходить 10 см. Тогда и величина стяжки будет совершенно, для эксплуатации теплого пола.
Итак, подытожим. Посчитаем толщину водяного теплого пола либо так именуемого пирога теплого пола.
5см (термоизоляция) + 2.4 см (труба + сетка МАК) + 5см (стяжка) + 2см (чистовое покрытие). Получаем, что толщина водяного теплого пола мало составляет 14-15см. Эта толщина животрепещуща для нижнего этажа дома. На втором она чуток меньше за счет наименьшей толщины полистирола.
При всем этом только толщина стяжки водяного теплого пола составляет 5 см от верха трубы.
