В наши деньки очень нередко в квартире либо своем доме можно повстречать кафеля на полу в кухне либо в ванной комнате. Это, естественно, удобно. Плитка устойчива к завышенной влажности и разным загрязнениям. Но, она имеет значимый недочет. При высочайшей теплопроводности плитка очень холодная на ощупь. Стелить ворсистые ковры в этих помещениях не принято. Как тогда ходить по полу? Как допустить к нему ребёнка? В поисках решения этих задач и родилась мысль сотворения тёплых полов. Тёплый пол под плитку создаёт удобство в помещении и делает его более комфортным.

Можно ли положить теплый пол своими руками?

В наши деньки тёплый пол — это не роскошь, а средство комфорта. Этому приспособлению уже никто не изумится. В каждом втором своем доме с автономной системой отопления подразумевается установить тёплый пол, что предусматривается проектом.

Необходимо подчеркнуть, что в квартире эта система вероятна, но только в этом случае, если Управляющая компания разрешит для вас произвести конфигурации в центральной системе отопления многоквартирного дома.

Тёплые полы есть нескольких видов — водяные и электрические, плёночные и инфракрасные. Менее накладной будет водяная система. Электрический тёплый пол выйдет малость дороже, ведь сюда войдут ещё и издержки на электроэнергию. Приняв решение положить тёплый пол самому, вы значительно сэкономите свои деньги. Плюсы тёплого пола явны. Самое огромное преимущество в том, что резвее и равномернее греется помещение. Так каким образом установить тёплый пол своими руками?

Выбор оборудования и материалов

До всего процесса нужно обусловиться с оборудованием и материалами. Для начала необходимо избрать набор системы тёплого пола. В особых строй торговых точках представлен большой ассортимент, включая и уже собранные наборы к примеру как на картинке. Лучше, естественно, брать такие комплекты. Тогда не надо будет подбирать детали системы, подходящие между собой.

В него включены:

• Особые «маты». Они представляют собой изогнутый нагревательный кабель, который уложен на плёнку-сетку, шириной менее полметра;
• Терморегулятор. Он держит под контролем температуру пола. Его нужно закрепить на стену;
• Соединительные провода.

Содержимое наборов различается. Всё находится в зависимости от марки.

На нынешний момент большой популярностью пользуются системы инфракрасного пола. Все же, для укладки под плитку желательно использовать электрические маты. Кроме комплекта нужно будет приобрести теплоизолятор — фольгированный пенофол. Он выступает в качестве подложки и сводит к минимуму теплоотдачи. Благодаря этому уменьшатся траты на электричество в последующем. Класть пенофол нужна на стяжку, фольгой наверх. Не считая самой системы следует заранее пошевелить мозгами и о плитке.

Разработка и аннотации

Как укладывается теплый пол?

Перед укладкой нагревательных матов под плитку, нужно приготовить поверхность. Процесс подразумевает, что кабельный тёплый пол укладывается на равномерную и чистую плоскость. Для этого за ранее нужно кропотливо подмести и вымыть пол. Если на давнешнем покрытии есть какие-либо выпуклости, лучше избавиться от них механическим способом. Если выполнить это не удалось, означает необходимо будет произвести стяжку пола и выполнить ровненькой его поверхность. Для древесного пола наилучшим решением также станет стяжка.

Какой лучше состав применять для стяжки?

Когда процесс уже начался, отдавайте предпочтение быстросохнущим консистенциям. Следует держать в голове, что раствор из песка и цемента может сохнуть до 2-ух недель.

Совершенно ровненькая поверхность пола неотклонима. Неувязка в том, что если кабель кое-где перегнётся или уткнётся в выпуклости, может случиться пробой. Легко додуматься, что это угрожает серьёзными последствиями. Починить систему тёплого пола не представляется вероятным.

Тёплый пол содержит нагревательный кабель и терморегулятор. Нагревательный кабель бывает двухжильным либо одножильным. 1-ый тип стоит намного дороже второго, но необходимо выделить, что он более неопасный.

Как избрать электрический тёплый пол?

На сегодня существует много производителей. Потому нужна уделять свое внимание, приемущественно, на качество материалов, марку, отзывы и гарантию.

Набор должен содержать аннотацию и схему монтажа пола, а не считая этого нужное оборудование.

Итак, до того как начать укладку тёплого пола, необходимо вынести всю мебель из комнаты, убрать предшествующее покрытие пола и приготовить его к последующим манипуляциям. Нужна заранее избрать место в стене, дабы установить там электрический термостат. Если нужна, необходимо провести отдельную проводку для его подключения. По правилам для этих оборудований нужен особый вывод из щитка электропитания. Окончив подготовительные манипуляции, пора начинать оборудовать теплоизоляцию и укладывать кабель.

Укладка теплоизолятора

Для термоизоляции используют пенофол. Это особый материал, имеющий фольгированное покрытие и самоклеящийся слой. Он наделён красивыми свойствами — он лёгкий, узкий и имеет коэффициент теплопроводимости 0,049 Вт/мК.

Сперва нужно уложить пенофол фольгой наверх. Швы нужна проклеить монтажным скотчем, как на следующей фото.

Запомните, что в углах комнаты необходимо отступать от стенки 0,5-1 см.

Укладка нагревательного кабеля

Электрический тёплый пол под плитку монтируют с применением монтажной ленты, клеящейся к полу. Время от времени этот пол носит название "плёночный". Плёнка — это не совершенно то, что нужно для монтажа под плитку. Механизм её работы малость другой. Современные нагревательные кабели уже прикреплены к монтажной ленте. Её задачка избежать излишних извивов.

Установка терморегулятора

Если вы заполучили готовый набор, то излишних манипуляций по установке термодатчика не будет нужно. Терморегулятор припоминает обычный выключатель. Его прикрепляют к стенке. Выполнить это можно без помощи других. Никаких особенных познаний тут не нужна. Потом можно подключить устройство к сети.

Если вы приняли решение взять элементы системы по отдельности, необходимо расположить термодатчик так, дабы при случае его замены не надо было рушить бетонную стяжку. Часто его помещают в гофро-трубку в точке выхода нагревательного кабеля наружу. Это тоже делается так, дабы в момент вероятной поломки, его вышло без заморочек извлечь. После чего уже заливают цементным веществом совместно с кабелем или укладывают плитку.

Как включить теплый пол после установки?

После того, как уложили кабель, нужно проверить надёжность системы. Выполнить эту функцию необходимо перед заливкой. Всё должно быть изготовлено верно. Любые неисправности должны быть исключены.

Проверить тёплый пол можно путём измерения сопротивления кабеля. Делается это с внедрением специального тестера. Все данные стоит сверить с паспортом изделия. Только после чего можно делать цементную стяжку, шириной приблизительно четыре-пять см. Время от времени сходу укладывают плитку. Делается это обыденным методом. Единственное различие в том, что для работы нужен особый плиточный клей «для тёплого пола».

Тёплый пол под плитку: водяной, электрический, плёночный

Ремонт пола

На чтение 11 мин. Просмотров 242 Размещено 20.01.2016

Тёплый пол является одним из наилучших решений для подогрева помещений. В большинстве случаев такие полы устанавливают в коридорах, кухнях и ванных комнатах. Но так как полы в этих помещениях почти всегда покрыты тем либо другим видом напольной плитки, укладка тёплого пола здесь имеет определённые особенности. С тонкостями и аспектами установки тёплого пола под плитку мы и познакомимся в этой статье.

Что такое тёплый пол

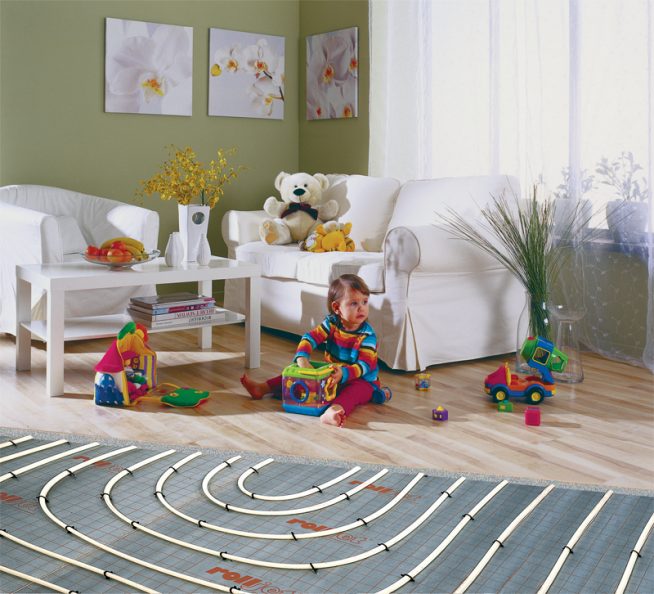

С тёплым полом можно не волноваться об играющих на нём детишках

Тёплый пол — это система подогрева помещения, при которой нагревательные элементы находятся под напольным покрытием. В качестве нагревательных частей тёплого пола могут выступать электрические кабели, трубы с жаркой водой либо особая нагревательная плёнка.

Тёплый пол имеет ряд преимуществ:

1. Равномерное рассредотачивание тепла по всему помещению;
2. Наилучшее рассредотачивание температуры от пола к потолку;
3. Отсутствие лишней циркуляции воздуха, приводящей к сквознякам и движению пыли;
4. Отсутствие лишнего «осушения» воздуха, которое встречается около нагревательных устройств;
5. И, в конце концов, ходить по тёплому полу босоногими ногами приятнее и комфортнее.

Невзирая на наличие очевидных преимуществ тёплый пол имеет и некоторые недочеты. Во-1-х, тёплый пол, как самостоятельная система отопления, не может быть установлен в помещениях, теплоотдачи в каких составляют более 100 ватт на квадратный метр площади. В таких случаях нужно будет устанавливать дополнительные радиаторы либо облагораживать теплоизоляцию. И во-2-х, установка тёплого пола довольно сильно поднимает общий уровень пола в комнате, что в некоторых случаях просто нереально по конструктивным особенностям помещения.

Виды

Для начала разглядим более пользующиеся популярностью сейчас виды тёплых полов:

• Водяной: основой для такового пола является полипропиленовая цельная труба (без соединений и швов), которая завязывается в любом случае с источником нагрева воды — газовым котлом либо стояком жаркого водоснабжения.

Учтите, что не рекомендуется подключать тёплый пол к одностояковой системе жаркой воды. В данном случае его температура может достигать 45-ти и поболее градусов.

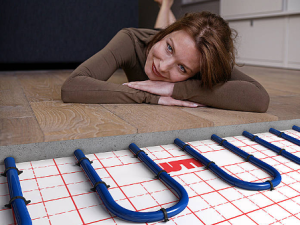

• Электрический: основой для такового пола является электрический нагревательный элемент в защитной жаропрочной изоляции в виде «змейки», наклеенный на монтажную сетку-мат. Привязываться можно как к электрическому щитку, так и к обыкновенной розетке.
• Плёночный электрический: этот вид пола представляет собой узкую «плёнку», снутри которой размещены тонкие нагревательные элементы.

С одной стороны, малая из всех вероятных толщина такового покрытия позволяет мало поднять общий уровень пола, но с другой, плёночный пол, в особенности через плитку, может не обеспечить достаточную температуру нагрева. Потому если речь идёт о «холодной» ванной комнате, то таковой пол применять не рекомендуется.

Какой избрать?

Так как все виды тёплого пола подходят для установки под плитку, выбирать его можно исходя из собственных предпочтений. Хотя при всем этом непременно нужно учесть особенности вашей квартиры, также то, на какой стадии находится ремонт. Здесь может быть несколько вариантов:

• Вы только приобрели квартиру либо собираетесь делать перепланировку – тогда вам доступны фактически любые полы: или водяной с привязкой к газовому котлу либо центральному водоснабжению, или электрический с привязкой к электрическому щитку.
• В квартире установлено газовое автономное отопление, но нет ремонта – тогда у вас два варианта: или водяной, или электрический (при невозможности на техническом уровне организовать в некоторых помещениях водяной).
• В квартире установлено газовое автономное отопление и изготовлен ремонт – совершенно точно только электрический (для малых разрушений изготовленного ремонта).
• В квартире установлено электрическое отопление – здесь выбирать не приходится, только электрический.

Укладка водяного пола

Инструменты

• Перфоратор;
• Ножик со сменными лезвиями;
• Рулетка;
• Карандаш;
• Молоток;
• Миксер либо бетономешалка для замеса раствора стяжки, клея;
• Правило;
• Мастерок;
• Вёдра для замеса раствора;
• Теплонож;
• Пылесос.

Материалы

• Плёнка водоизоляционная;
• Пенополистерол 30мм;
• Основной слой пенополистерола 20мм;
• Труба цельная;
• Якоря для крепления трубы;
• Цемент;
• Песок;
• Пластификатор добавка для тёплых полов;
• Демпферная лента;
• Скотч строительный;
• Сменные лезвия для ножика.

Разработка установки

До монтажа любого вида пола непременно должен быть подготовлен «черновой пол». Предварительная стяжка заливается из расчёта, что тёплый пол ещё подымется на 140-160 мм. Перед заливкой предварительного пола следует отбить ноль, проставить метки уровней укладки всех теплоизоляционных материалов и труб.

1. Убираем, пылесосим пол перед укладкой водоизоляционной плёнки (у кого нет строительного пылесоса, убираем мокроватым веничком либо щёткой).
2. Укладываем водоизоляционную плёнку.

Много скоб уходит для закрепления центральной части трубы уложенной улиткой. Обращаем внимание на неплохую крепкость верхнего слоя термоизоляции – по ней можно ходить, не проламывая бобышки.

Укладка электрического пола

Инструменты

• Ножик со сменными лезвиями;
• Бокорезы;
• Щуп;
• Плоскогубцы;
• Тестер;
• Отвёртки;
• Клеевой пистолет;
• Рулетка;
• Карандаш;
• Болгарка;
• Перфоратор;
• Пылесос.

Материалы

• Электрический пол, набор;
• Стержни для клеевого пистолета;
• Изолента;
• Гофрированная труба;
• Провод электрический.

Установка

1. Напомним, что перед заливкой предварительного пола мы отбиваем ноль, проставляем метки уровней электрического пола и укладки плитки.
2. Отступив от стенки 10 см, размечаем площадь, которую нужно обогреть, исключив из подогрева площадь, где будет размещаться стационарная мебель.
3. Измеряем полученную площадь, избираем нужный мат исходя из площади укладки.
4. Определяемся с месторасположением терморегулятора.
5. Подготавливаем на стенке место для подрозетника и делаем штробу для укладки проводов.
6. Очищаем пол от загрязнений.
7. Располагаем нагревательный мат на отмеченной площади.
8. Укладку мата начинаем с так именуемого «холодного конца» (конец силового кабеля, который выводится наружу и укладывается в штробу с последующим подключением терморегулятора).
9. Укладываем нагревательный мат на размеченной поверхности.
10. Разрезаем монтажную сетку для разворота мата в подходящем направлении. Внимание! Будьте аккуратны! Не повредите нагревательный кабель!
11. Фиксируем мат к полу с помощью клеевого пистолета.
12. Укладываем в штробу гофрированную трубу для датчика температуры. Конец трубы заглушите и зафиксируйте.
13. Заводим в гофрированную трубу датчик температуры.
14. Дальше тестером проверяем отсутствие проводимости между нагревательной жилой и заземляющим защитным проводником.
15. Замеряем сопротивление нагревательной секции (оно должно соответствовать значениям, обозначенным в паспорте изделия) и записываем данные в паспорт.
16. Зарисовываем схему укладки мата в паспорт (вдруг придётся что-то чинить).
17. Замешиваем плиточный клей (не забываем дать 5 минут, чтобы клей настоялся, и перемешиваем ещё раз).

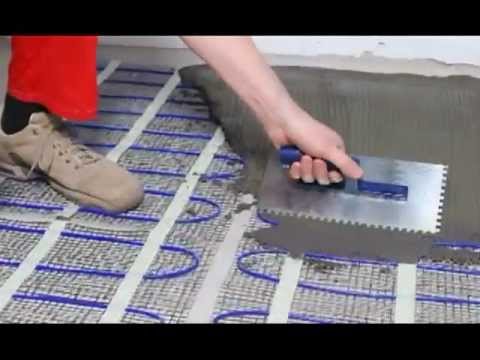

18. Наносим плиточный клей конкретно на мат шириной 5-10 мм и начинаем укладку напольной плитки.
19. После окончания укладки ещё раз проверяем тестером отсутствие проводимости между нагревательной жилой и заземляющим защитным проводником (проверяем на наличие повреждений после укладки плитки).
20. Включите терморегулятор и проверьте работоспособность пола.

Видео: Установка тёплого пола под плитку

Укладка плёночного пола

Инструменты

• Ножик со сменными лезвиями;
• Рулетка;
• Бокорезы;
• Щуп;
• Плоскогубцы;
• Тестер;
• Отвёртки;
• Рулетка;
• Карандаш;
• Паяльничек;
• Пылесос;
• Стриппер.

Материалы

• Электрический пол, набор;
• Припой;
• Скотч OPP;
• Скотч PP;
• Скотч IN;
• Гофрированная труба;
• Сменные лезвия для ножика;
• Провод электрический;
• Теплоотражатель;
• Полиэтиленовая плёнка;
• Изолента.

Разработка установки

1. Дабы верно расположить теплоотражающую подложку и отопительную плёнку, нужно замерить помещение.
2. В согласовании с размерами помещения на приготовленную поверхность укладывается теплоотражающая подложка. Если подложка укладывается на бетонную стяжку, то между листами подложки и стенками нужно оставлять зазоры по 10 см. Если же плёночный пол укладывается под линолеум, ламинат либо ковролин, то подложка укладывается по всей поверхности, а соединения проклеиваются монтажным скотчем OPP.

В данном случае лучше применять пищевой целофан, так как при нагреве он не выделяет вредных веществ.

Видео: устройство стяжки тёплого пола

Естественно, самостоятельная установка тёплого пола – дело сложное. Но мы возлагаем надежды, что благодаря нашим советам вы без особенных заморочек справитесь с решением этой задачи. Успешного для вас ремонта!

Родился в 1977 году в городке Донецке, Украина. Закончил Донецкий Политехнический институт (сейчас ДонГТУ) по специальности Автоматические системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строй бригадах. По возвращении в Донецк открыл собственное маленькое предприятие по изготовлению металлопластиковых окон. На сегодня в связи с политической и экономической ситуацией в регионе, к огорчению, создание пришлось свернуть. Но, как говорится, «нет худа без добра». Зато сейчас я могу поделиться своим опытом с читателями этого веб-сайта. Надеюсь, он будет для вас полезен.
Почему меня можно считать «экспертом» в области ремонта?
Ну, во-1-х, я окончил один из наилучших профильных ВУЗов страны и в некоторых вопросах являюсь дипломированным спецом.
А, во-2-х, и это главное, за время работы на столичных «шабашках» мне приходилось делать фактически все виды ремонтных работ – от кладки кирпича до художественной росписи стенок. И фактически всегда вблизи со мной были истинные мастера того либо другого дела, так что поучиться было у кого.
Естественно, «супер-мастером» во всех отраслях ремонта я не стал. Но, все же, все мои советы основаны по большей части на личном опыте. Хотя, естественно, без поддержки «всезнающих» Гугла и Yandex’а не обходится. Но из них я выбираю вам только самые свежайшие и наилучшие факты, кропотливо их обрабатываю, отделяю все глупости и шелуху и только после чего подаю для вас.
Беря во внимание, что последняя фраза очень уж припоминает рекламу кетчупа, я буду заканчивать свои «литературные потуги». Лучше начну написание новейшей статьи, которая, я очень на это надеюсь, поможет для вас решить одну из многих заморочек, возникающих в процессе благоустройства вашего дома.
Успешного для вас ремонта!

Родился в 1977 году в городке Донецке, Украина. Закончил Донецкий Политехнический институт (сейчас ДонГТУ) по специальности Автоматические системы управления. Работал на Донецком металлургическом заводе. В 1997 году переехал в Москву, где в течение 8 лет работал в нескольких строй бригадах. По возвращении в Донецк открыл собственное маленькое предприятие по изготовлению металлопластиковых окон. На сегодня в связи с политической и экономической ситуацией в регионе, к огорчению, создание пришлось свернуть. Но, как говорится, «нет худа без добра». Зато сейчас я могу поделиться своим опытом с читателями этого веб-сайта. Надеюсь, он будет для вас полезен.

Аннотация с видео по установке теплых водяных полов своими руками

Теплые полы в стали доступны каждому обладателю жилья, в особенности животрепещущи такие полы в личных владениях. Приятно в холодный зимний вечер чувствовать ногами согревающее тепло. Как здорово, когда малыш, только научившийся ползать либо пытающийся ходить, может часами находиться на половом покрытии без риска простыть.

Каждому мужчине, у которого на месте руки и голова, полезно знать, как верно выполнить водяной теплый пол своими руками, а наша аннотация с видео в этом поможет.

Достоинства и недочеты

В пользу напольного отопления засчитываются следующие другие моменты:

• экономия при эксплуатации до 45%;
• возможность уйти от устройства радиаторов, что позволяет лучше применять место помещения;
• покрытие чистовое подходит из любого материала;
• воздух прогревается более умеренно, отсутствуют сквозняки;
• комфортность нахождения в нагретом термическим излучением пространстве намного выше, чем при отоплении радиаторном.

Но есть и недочеты, к которым можно отнести падение давления в отопительной системе за счет отвлекаемого на обогрев полов теплоносителя, также невозможность стремительно отыскать и убрать протечку в случае трагедии.

В любом случае, основным аргументом в пользу напольного отопления является возможность повысить комфортабельность проживания при значимой экономии средств.

Устройство и главные особенности установки

Принцип устройства подогреваемого водой пола следующий: к отопительному котлу либо системе центрального отопления подключаются трубопроводы, по которым жгучая вода подается в систему уложенных спиралями по перекрытиям труб, а отвод отдавшей термическую энергию воды осуществляется по оборотному трубопроводу опять в отопительную систему.

Работы следует делать в таковой последовательности:

1. выравнивание поверхности, гидроизоляция (защита от протечек), термоизоляция, укладка армирующей сетки по слою фольги;

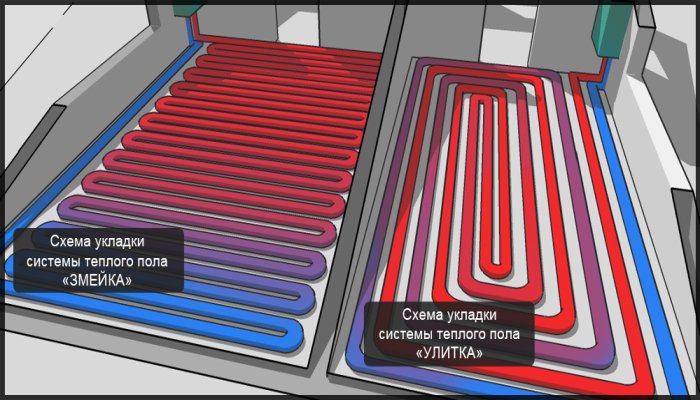

2. укладка труб одним из способов (змейкой либо спиралью);
3. устройство распределительных узлов;
4. присоединение к котлу либо отопительной системе труб под подачу жаркой воды и оборотного трубопровода;
5. опрессовка и установка запорной арматуры;
6. испытание системы;
7. заливка труб по комнатам веществом (бетоном) либо настилка доской;
8. устройство незапятнанного полового покрытия.

Начать укладку водяного теплого пола своими руками следует с устройства стяжки, разглаживающей поверхность основания по горизонтали. Дальше непременно предугадать водоизоляционный слой для предотвращения замачивания нижерасположенных помещений в случае повреждения трубы и утечки воды из системы.

[attention type=yellow]В качестве защиты от воды может быть применена полиэтиленовая пленка либо особые водоизоляционные материалы.
[/attention]

Теплоизолирующему слою необходимо уделить повышенное внимание. В помещениях подвала либо нижнего этажа теплоотдачи составляют существенную долю, потому и толщина теплоизолирующей прослойки должна быть более 20-25 см. На втором и вышерасположенных этажах полностью довольно слоя шириной в 50 мм.

Теплоизолятором могут служить:

• пенополистирол;
• минеральная вата;
• стекловата;
• пробка техно;
• базальтовые плиты и др.

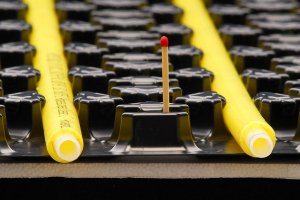

В торговых точках можно приобрести особые теплоизоляторы с ложбинками для прокладки труб, эти плиты посодействуют уменьшить время работы и понизить трудовые затраты.

Теплоизолятор непременно покрывают слоем фольги, которая служит отражателем тепла и наращивает теплопотерю. Армировать основание под трубы лучше с суровым подходом, так как через год-другой теплоизолятор прогнется местами, а то и совсем раскрошится, и вся работа пойдет насмарку.

Заливку стяжки делают шириной 50-60 мм, материал – раствор марок 100-150 либо бетон литой М-300, только обязательно с добавками пластификаторов, что предутверждает растрескивание.

При нагревании масса стяжки расширится, и во избежание трещинок необходимо выполнить деформационный шов; удобнее всего для этого бросить по периметру зазор в 1-1,5 см, который следует заполнить упругим материалом. Заместо этого до начала работ рекомендуется проклеить по периметру демпферную ленту.

[attention type=yellow]Нишу в стенке выбивают размером примерно 60х40х10 см, зависимо от количества трубопроводов, которые будут там размещаться. В продаже есть готовые коробки, специально предусмотренные для таких случаев, с комплектом всего нужного.
[/attention]

Выбор покрытия, труб и других материалов

Выбирать покрытие следует зависимо от предназначения помещений: в ванной, туалете и прачечной лучше глиняная плитка, в прихожей – линолеум, в гостиной хорошим выбором будет ламинат, для спальни и кухни избрать можно хоть какой из материалов по предпочтению хозяйки.

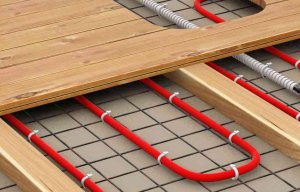

По техническим чертам напольное покрытие подходит хоть какое, а набравшая крепкость стяжка будет хорошим основанием для чистового покрытия.

С трубами дело обстоит чуть по другому, выбирать следует крепкие, легкие и эластичные материалы. Это полипропилен либо сшитый целофан.

При выборе полипропилена необходимо уделять свое внимание на трубы, армированные стекловолокном, тогда высочайшая степень расширения этого материала при нагреве не жутка.

Полиэтиленовые трубы имеют существенно наименьший коэффициент линейного расширения, по этой причине многие спецы предпочитают избрать конкретно их.

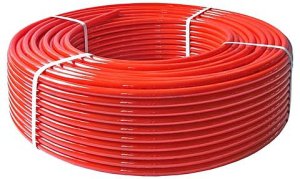

Продаются трубы в катушках либо мотках, при таковой форме выпуска их комфортно раскладывать по поверхностям полов. Поперечникы обычно применяют в границах 16-20 мм, при всем этом еще есть два условия их пригодности: способность выдерживать температуру воды в 95 °С и давление воды в 10Б.

Коллектор представляет собой участок трубы, к которому присоединены все отводы с фитингами и в каком сосредоточено подсоединение всех контуров системы, состоящей из 2-ух ветвей, одна из которых подающая, а другая оборотная.

Коллектор располагается конкретно в той нише, о которой говорилось ранее, и содержит следующие узлы и детали, обеспечивающие функционирование напольного подогрева:

• контроллеры расхода теплоносителя;
• клапаны;
• систему аварийного отвода воды.

[attention type=red]Маркировку всех этих частей необходимо брать для приобретения в полном согласовании со спецификацией, выполненной специалистом-теплотехником.
[/attention]

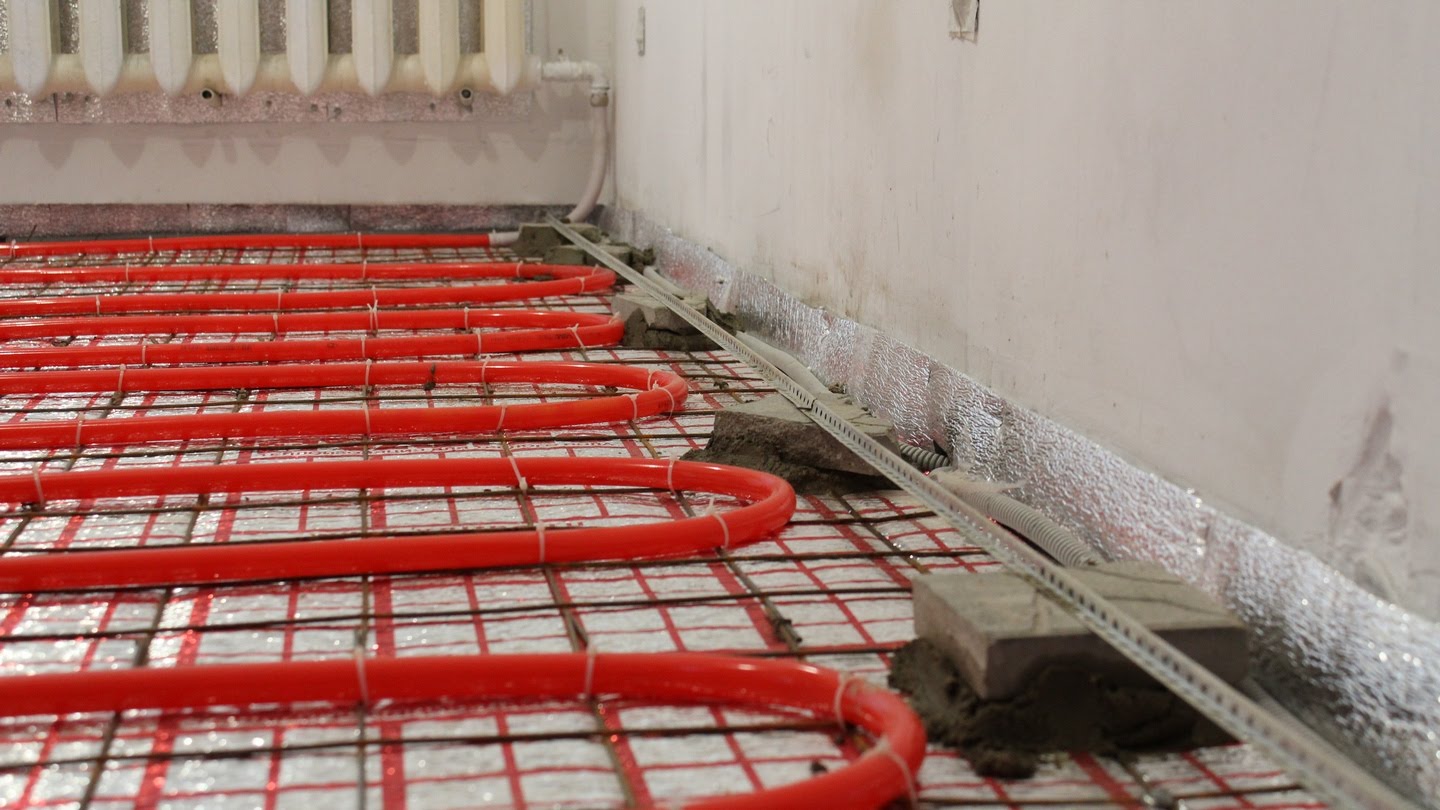

Арматурную сетку можно сделать из проволоки ф4,5 — 6 мм, с шагом 5-100 мм. Время от времени используют пластиковую армирующую сетку.

[blockquote_gray] Теплые полы на данный момент используются как более удачный метод подогрева. Давайте разберемся, какой пол лучше электрический либо водяной.

Теплый пол приобретает всё огромную популярность, его укладывают под любые виды покрытий. Мы разглядим два варианта: под плитку и ламинат.

О сравнительных свойствах металлических радиаторов отопления читайте тут.
[/blockquote_gray]

Расчет и рассредотачивание труб

Используются трубы поперечниками 16, 20 либо 25 мм. Использование трубы наименьшего поперечника приведет к нарушенной циркуляции воды. Измеряя давление в трубе отопления с помощью гидроманометра, можно выяснить величину давления в системе.

Очень большой поперечник труб для прокладки в напольном пироге повлечет понижение рабочего давления и падение температуры.

Другая черта материала – ее потребность, зачем подсчитывают длину. Укладывать можно трубы одним из методов: змейкой либо спиралью (улиткой). Схемы монтажа теплого водяного пола своими руками смотрятся так:

В первом случае вероятны значимые перепады в температуре на отдельных участках площади, спираль дает наилучшее рассредотачивание тепла. Этот способ раскладки предугадывает поочередность прямой и оборотной подачи теплоносителя.

На листе «миллиметровки» либо тетради в клеточку следует вычертить в масштабе 1:50 либо 1:100 набросок комнаты и нанести трассы труб, при этом начало должно быть у самого близко размещенного к окну стояка. 1-ый ряд прокладывают в 25 см от стенок.

Шаг труб принимают равным 25-50 см (25 см – при поперечнике 16 мм, 30-40см – при Ф20 мм, 40-50 см – при Ф25 мм).

Длину определяют на наброске, используют переводной коэффициент для масштаба и получают требуемый размер. Для присоединения к стояку следует добавить метра 2-2,5.

[attention type=yellow]Для каждого контура необходимо приобрести метраж трубы одним отрезком, так как стыковка недопустима. На несколько комнат делают один коллектор, можно на весь этаж.
[/attention]

Выбор и подключение коллектора и котла

Когда ясно, сколько контуров будет присоединено к коллектору, можно приступать к его подбору по длине и обусловиться с количеством вентилей, но также учитывать, что для способности регулирования режимом теплого покрытия пригодится датчик давления, воздухоотводы, сливы.

Коллектор собственной нижней трубой должен размещаться в одном уровне с подающим трубопроводом, незначительно выше уровня пола.

Для сборки этого узла есть разработанные специально сантехнические эталоны. Упрятать идеальнее всего коллектор в нишу в стенке, приблизительно в центре по отношению ко всем контурам.

Котел выбирают по мощности, достаточной для нагрева воды, плюс определенный припас мощности. Определяют общую требуемую мощность следующим образом: к сумме мощностей контуров следует прибавить 20% на припас.

Для большей эффективности работы системы лучше установить циркуляционный насос, в большинстве моделей котлов насос уже заходит в набор, способный обеспечить жаркой водой одно-двухэтажный дом площадью 120-140 м2. При огромных площадях необходимы дополнительные насосы.

Разработка монтажа труб и покрытия

Для фиксации труб в продаже появились хорошие приспособления – пластмассовые траки, представляющие гребенки. Ими пользуются как направляющими, а для более надежного закрепления используют еще особые стяжные элементы.

Необходимо держать в голове, что труба должна сохранять целостность, потому крутые извивы, приводящие к возникновению заломов, недопустимы (для пластмассовых труб радиус извива может составлять более 5-8 поперечников). Если путь к коллектору проходит через перегородку либо через стенку, то должны быть просверлены отверстия.

Порядок и разработка монтажа водяного теплого пола своими руками представлены на этом видео:

После окончания укладки труб и присоединения их к коллектору, монтажа котла и всех сантехнических работ, заливка веществом либо бетоном недопустима без проведения гидравлического тесты работы системы.

[attention type=yellow]Трубы заполняют водой, давление поднимают до уровня в 6 Б и выдерживают в протяжении суток. Если все в порядке и свищей, разрывов нет, то создают заливку литым веществом либо бетоном.[/attention]

Во время устройства стяжки трубы должны быть заполненными водой и находиться под давлением, это необходимо во избежание смятия, сдавливания труб.

Под глиняние полы стяжку делают толще, от 30 до 50 мм, под ламинат и линолеум – менее 30 мм, с прокладкой очередной пластмассовой сетки. Таким макаром, толща пирога дозволит стремительно прогреваться покрытию.

Выполнить водяные полы своими руками полностью реально, но для вправду длительной службы напольного отопления проект либо хотя бы наброски и расчеты лучше заказать специалисту-теплотехнику, который учтет до мелочей все фитинги, оборудование, материалы и выполнит спецификацию.

Выполненная своими руками такая суровая работа дозволит сберечь значимые средства и поднять самооценку владельца.

Видео: Монтаж теплого пола под плитку
