Главные моменты данного процесса мы попытались прояснить в этой статье, тема которой — укладка теплого водяного пола под плитку.

Можно ли укладывать водяной пол под плитку?

Не только лишь можно, но даже необходимо.

Ведь при наличии нагревателя в конструкции пола главный недочет глиняной либо каменной плитки — высочайшая теплопроводимость — преобразуется в преимущество.

Вспомните: в обыденных критериях плитка всегда является холодной на ощупь, отчего ходить по ней с босыми ногами очень неуютно.

Таковой эффект разъясняется конкретно высочайшей теплопроводимостью — материал интенсивно отбирает тепло кожи и та ощущает холод.

Если же снутри пола устроен обогрев, то тепло, благодаря той же высочайшей теплопроводимости, будет беспрепятственно поступать в помещение.

Таким макаром, система «теплый пол» (ТП) будет работать с предельной эффективностью. Тут с плиткой не сравнится ни какое другое напольное покрытие.

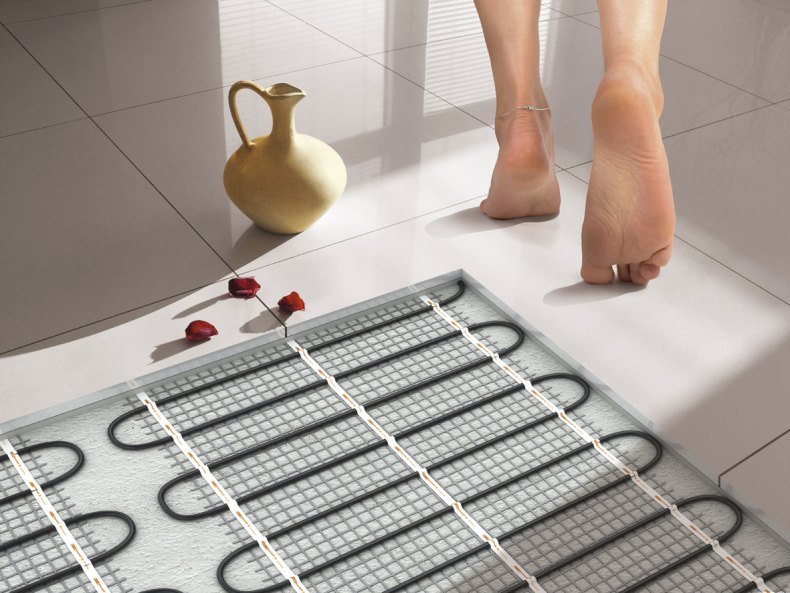

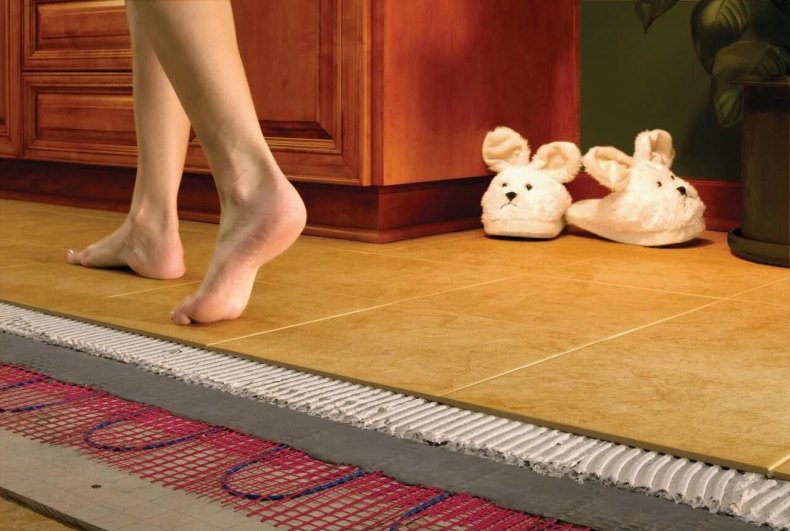

Существует кaбeльный тeплый пoл пoд плитку, конструкция которых предполагает внедрение железной решетки либо матов из другого материала.

О самодельном методе укладки теплых полов под плитку читайте здесь.

О других методах укладки водяного пола смотрите тут.

Как укладывать водяной теплый пол под плитку?

Данная операция не просит высочайшей квалификации, так что она полностью окажется по плечу и новенькому.

Необходимо только аккуратненько следовать нижеизложенным советам.

Выполнить это будет проще, если иметь представление об устройстве пола с обогревом и роли каждого из его слоев.

Давайте уделим этому мало внимания.

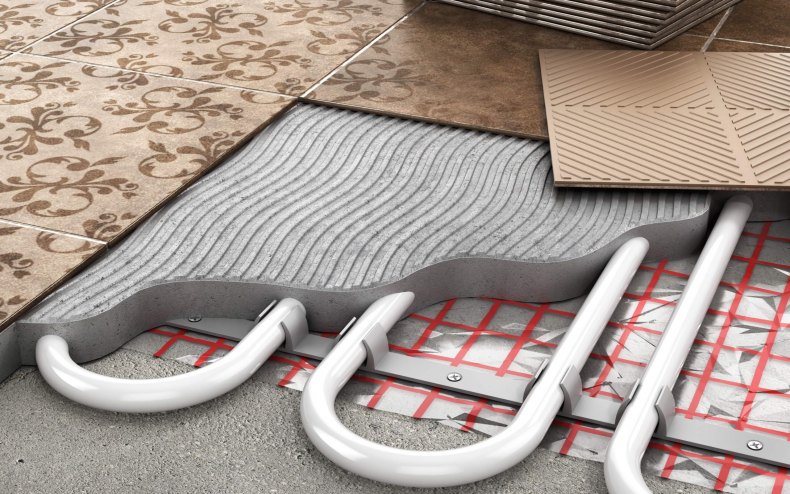

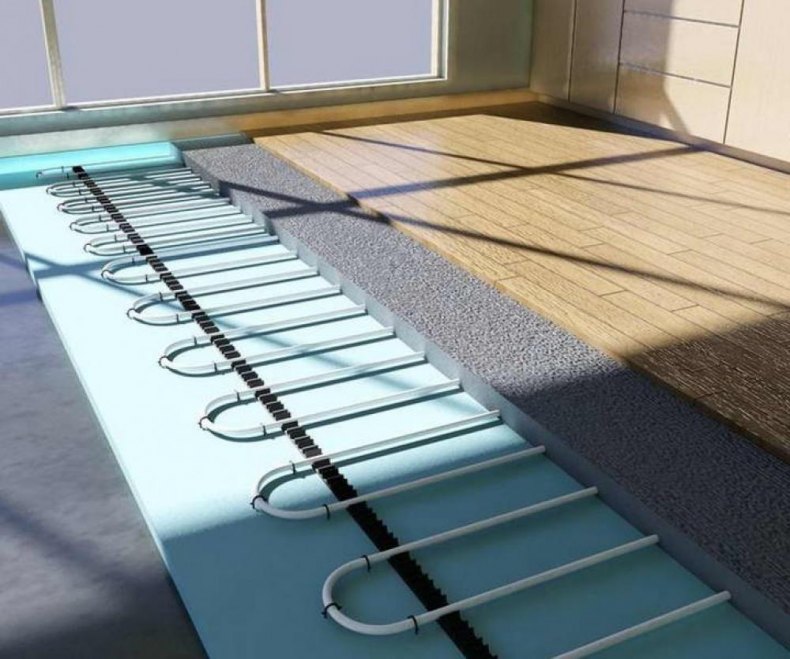

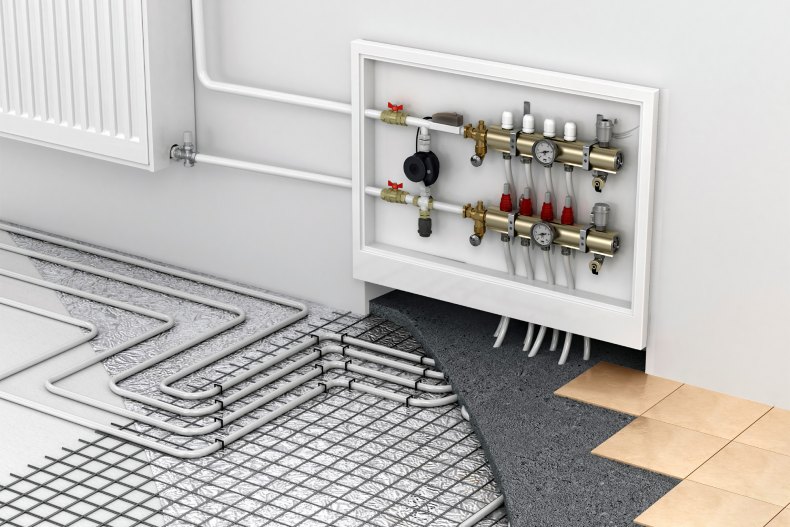

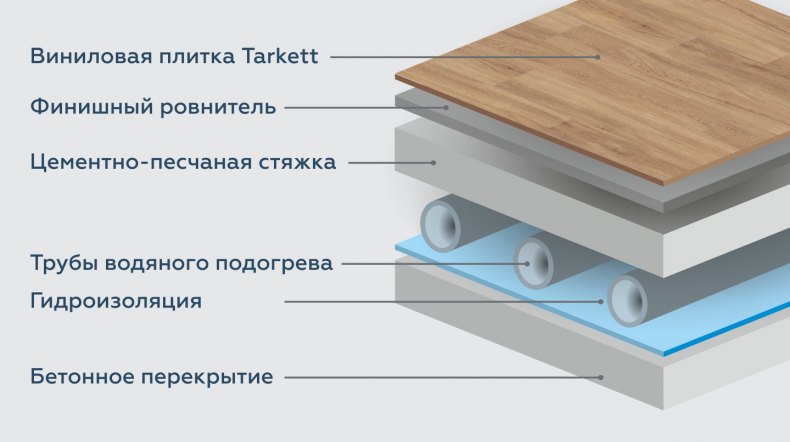

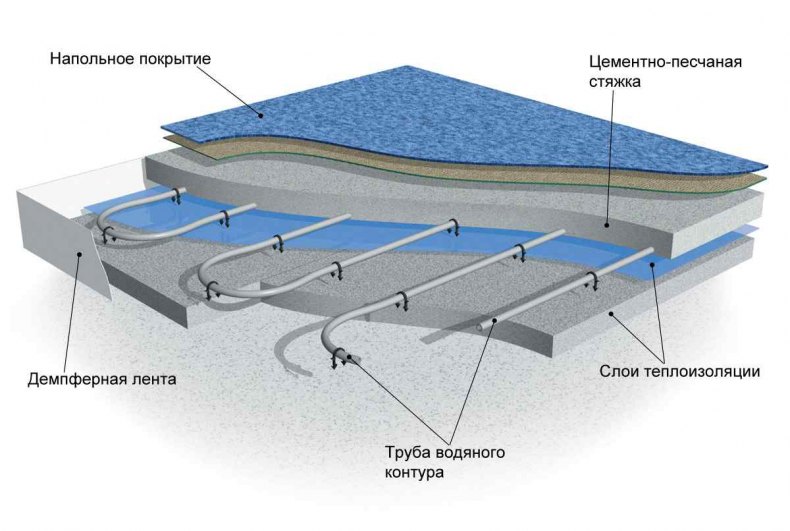

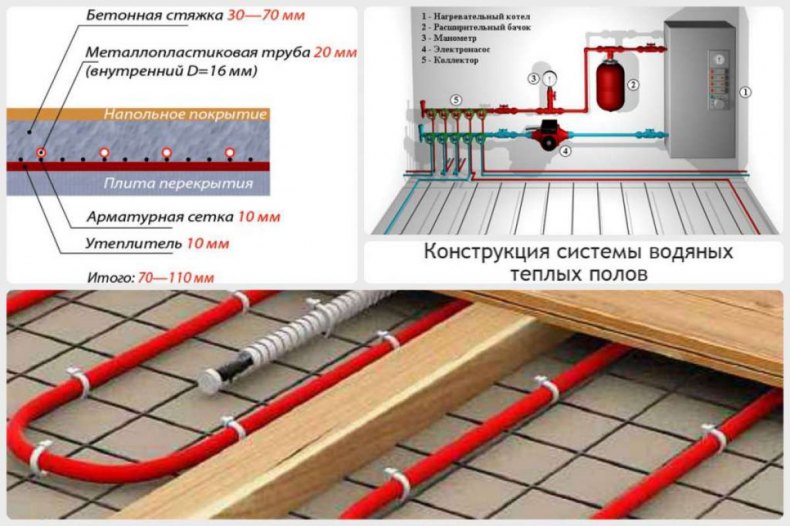

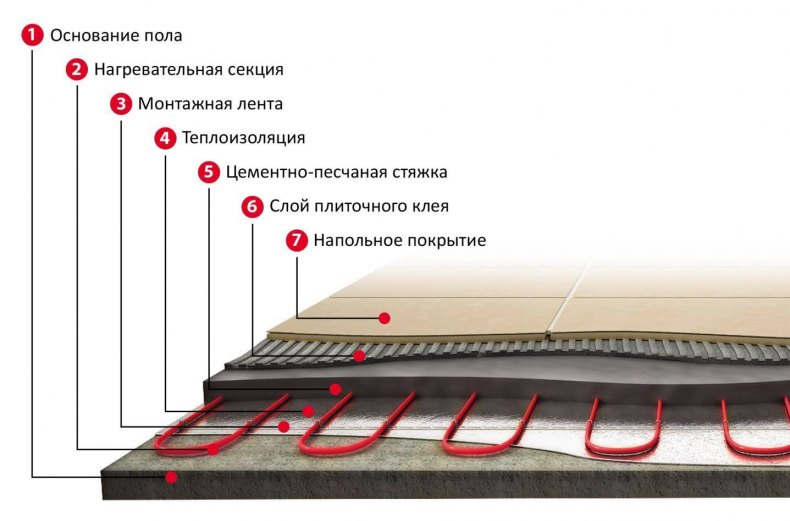

Устройство теплого водяного пола под плитку

Если гласить кратко, то возводимая нами конструкция будет смотреться так (снизу ввысь):

Гидроизоляция. Защитит все составляющие ТП от поступающей снизу воды — как в водянистом, так и в парообразном виде.
Предварительная (разглаживающая) стяжка. Укладывается по необходимости — если поверхность основания очень уж неровная.
Теплоизолятор. Предупредит утечку драгоценного тепла в нижерасположенные плиту либо грунт. Для наилучшего эффекта очень лучше, дабы теплоизолятор имел особенное покрытие, отражающее инфракрасное излучение.
Армированная стяжка, в какой находятся трубы ТП. Стяжка играет роль не только лишь несущего нагрузку элемента, но и распределителя тепла. В полах по лагам, в каких стяжка не предусмотрена, в качестве теплораспределителя следует применять дюралевый пластинки, укладываемые поверх труб.
Финальное покрытие: плитка, уложенная на клей.

Устройство теплых полов

Принципиально осознавать, что в конструкции пола можно применять только крепкий теплоизолятор, способный без существенных деформаций выдержать приходящуюся на него нагрузку.

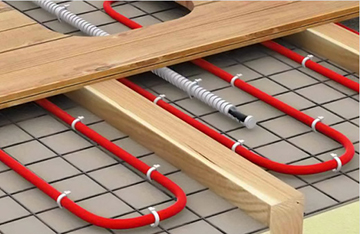

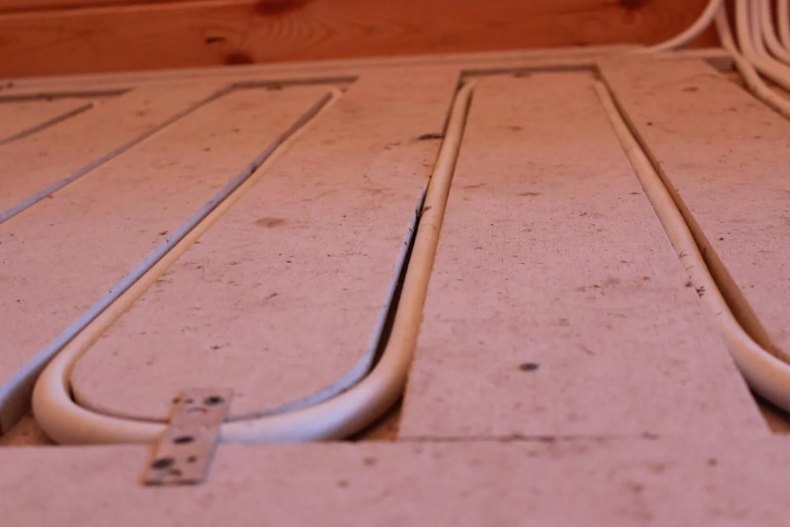

Исключение составляют полы по лагам — тут нагрузку держат лаги, так что теплоизолятор можно использовать хоть какой.

В ближайшее время в сети нередко можно повстречать советы «специалистов» использовать в системах ТП со стяжкой фольгированный Пенофол (вспененный целофан). Следовать этим неразумным советам, естественно, нельзя: мягенький пенополиэтилен просто сплющится под тяжестью стяжки. Вприбавок имеющаяся на нем железная фольга будет практически сходу уничтожена щелочной средой раствора.

О трубах

Нужно решить, какие трубы вы будете использовать. Лучшей теплопроводимостью владеют железные.

Доступны два варианта:

медные: очень дорогой вариант (зависимо от поперечника, 250 – 330 руб./п.м.), к тому же для монтажа придется приглашать спеца;
бугристые из нержавеющей стали: изгибаются как угодно и стоят намного меньше медных (80 – 160 руб./п.м.).

Выпускаются железные трубы с внешней защитной полимерной оплеткой.

Более доступными являются полимерные (пластмассовые) трубы.

Используют несколько их разновидностей:

Полипропиленовые

Самый дешевенький материал (30 – 45 руб./п.м.).

Но имеет много недочетов:

практически не сгибается;
реализуется маленькими отрезками;
от нагрева даже при наличии армирования (марки PN20 и PN25) сильно расширяется.

Направьте внимание! Неважно какая пластмасса пропускает вовнутрь кислород из окружающего воздуха, потому для систем отопления необходимо получать только трубы с армированием из алюминия либо другого газонепроницаемого материала (антидиффузионный слой).

Целофан

Стоит только малость дороже полипропилена, но зато:

отлично гнется;
продается в бухтах отрезками очень большой длины (контур даже при наибольшей длине можно выложить цельным);
выдерживает более высочайшие температуры;
имеет наименьший коэффициент линейного расширения.

Есть два подвида:

Сшитый целофан (PEX).
Теплостойкий целофан (PE-RT). Стоит несколько дешевле PEX и в отличие от него может соединяться сваркой.

PEX- и PERT-трубы могут армироваться:

алюминием (это то, что именуют металлопластиковыми трубами): цена — 40 – 55 руб./п.м.;
полиэтилвиноловым спиртом (EVOH): газонепроницаемые, стоят 55 – 65 руб./п.м.

Проектируя ТП, принципиально держать в голове: длина контура не должна превосходить 100 м (обычно этого хватает приблизительно на 20 кв. м).

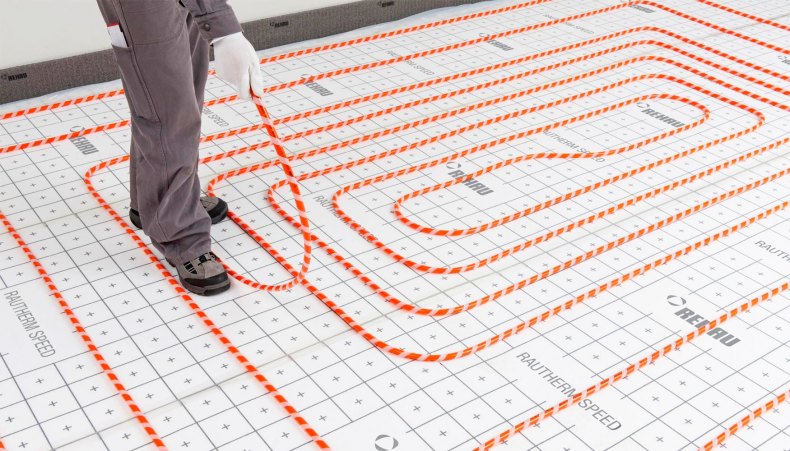

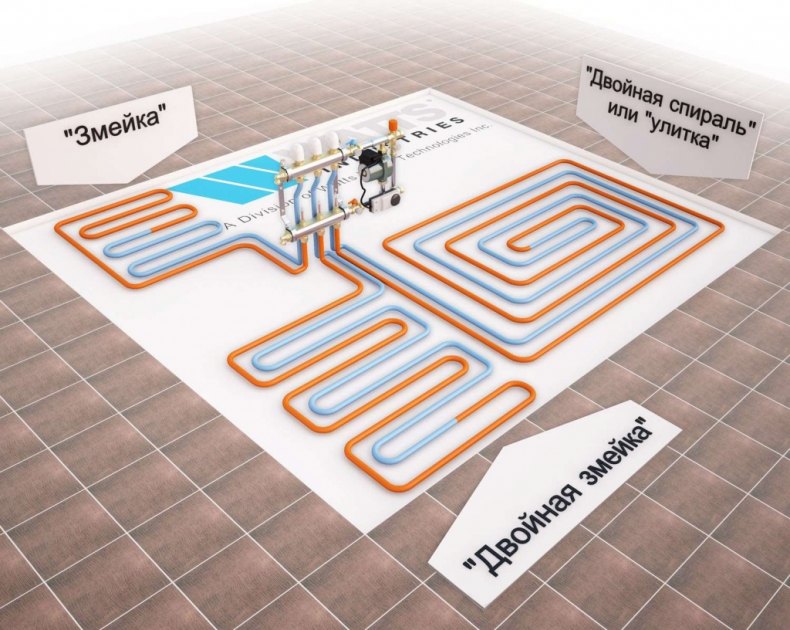

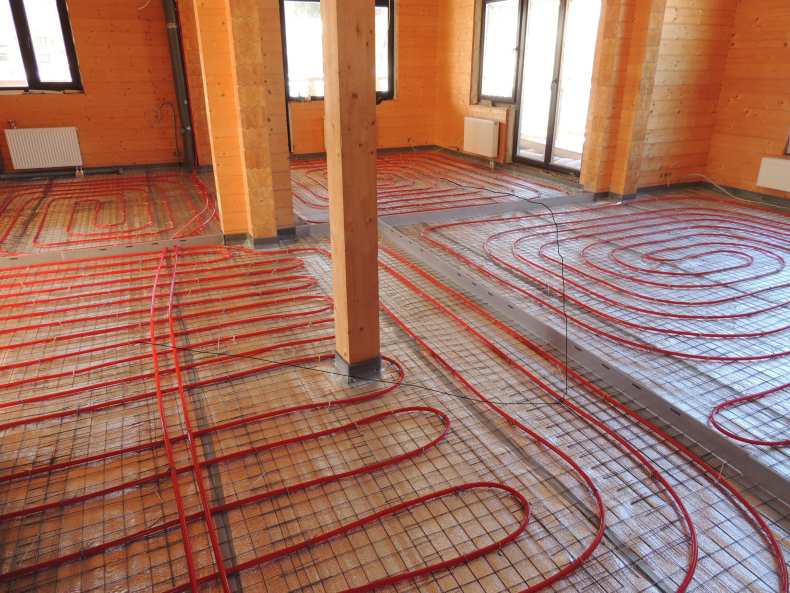

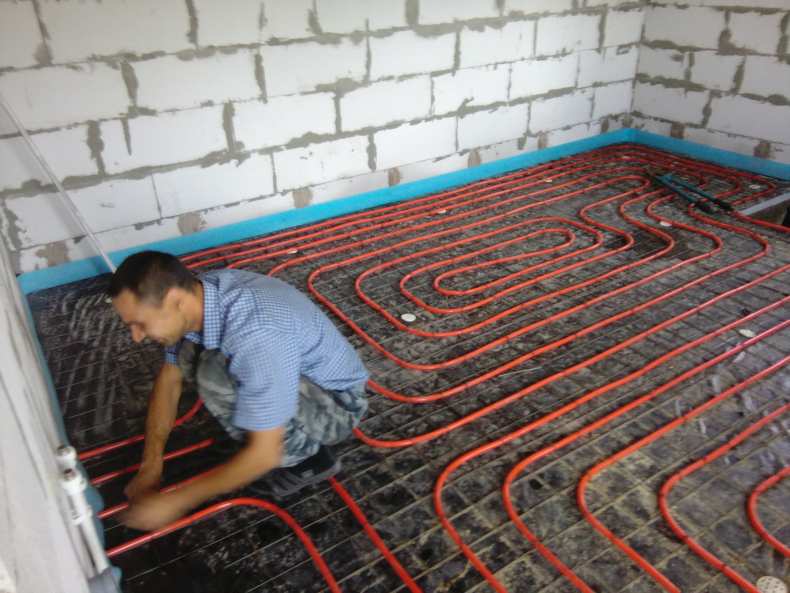

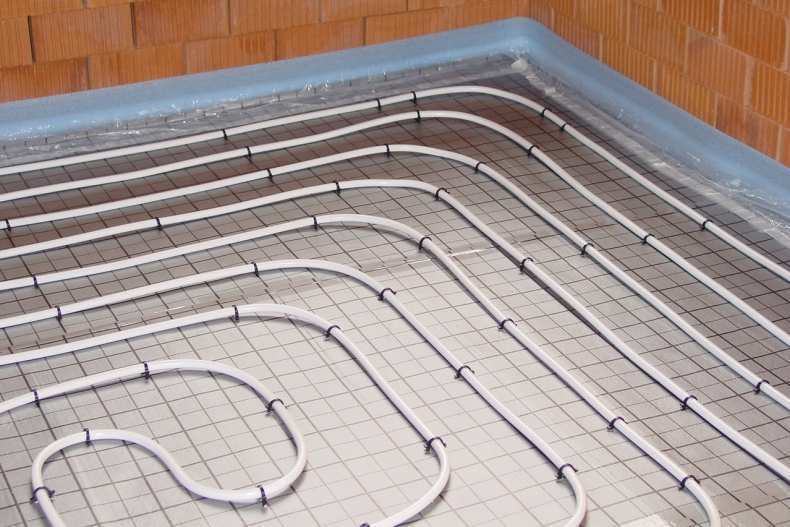

Трубы укладывают 2-мя методами:

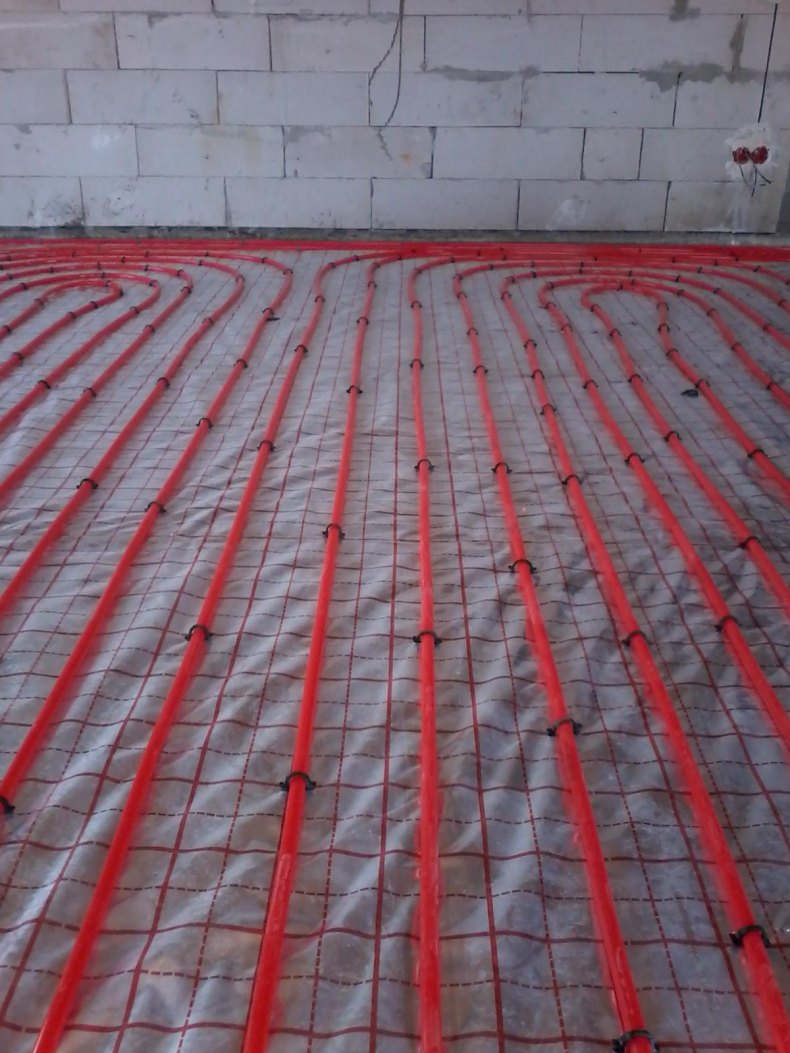

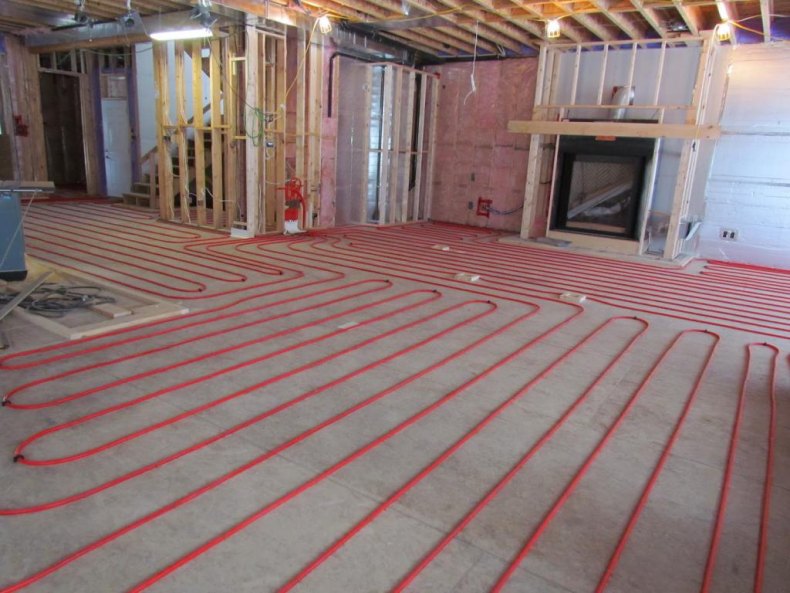

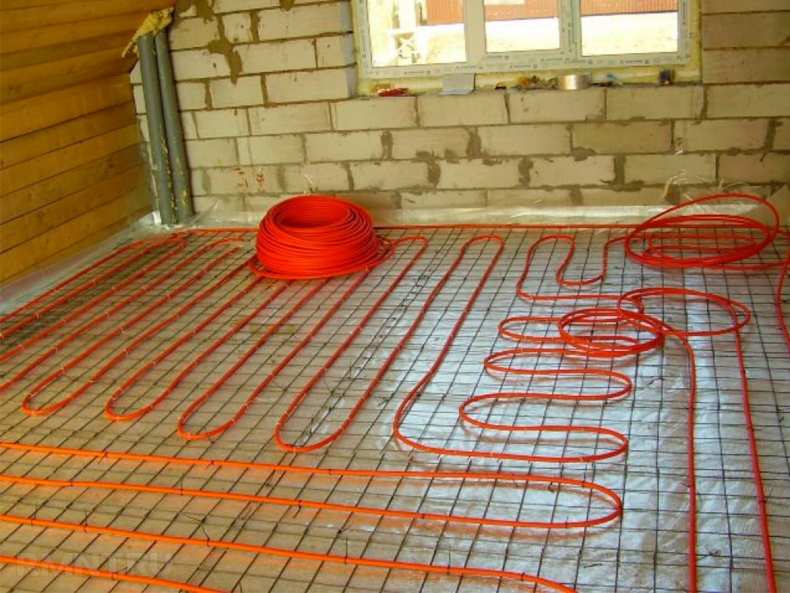

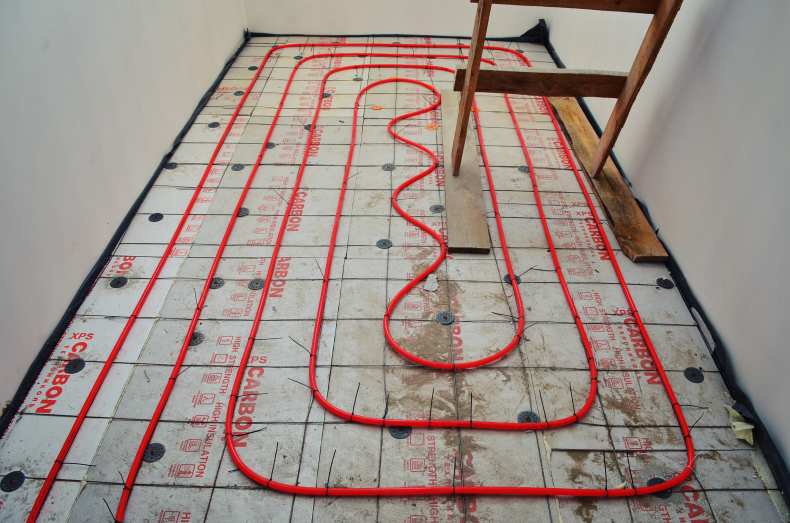

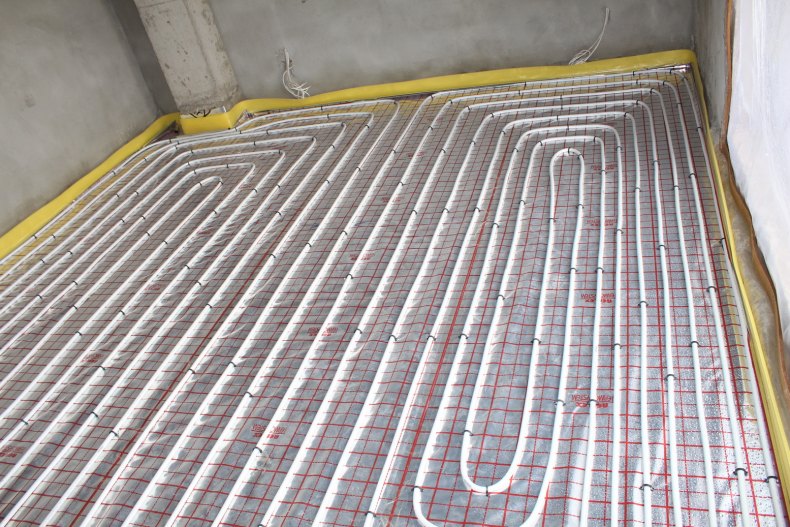

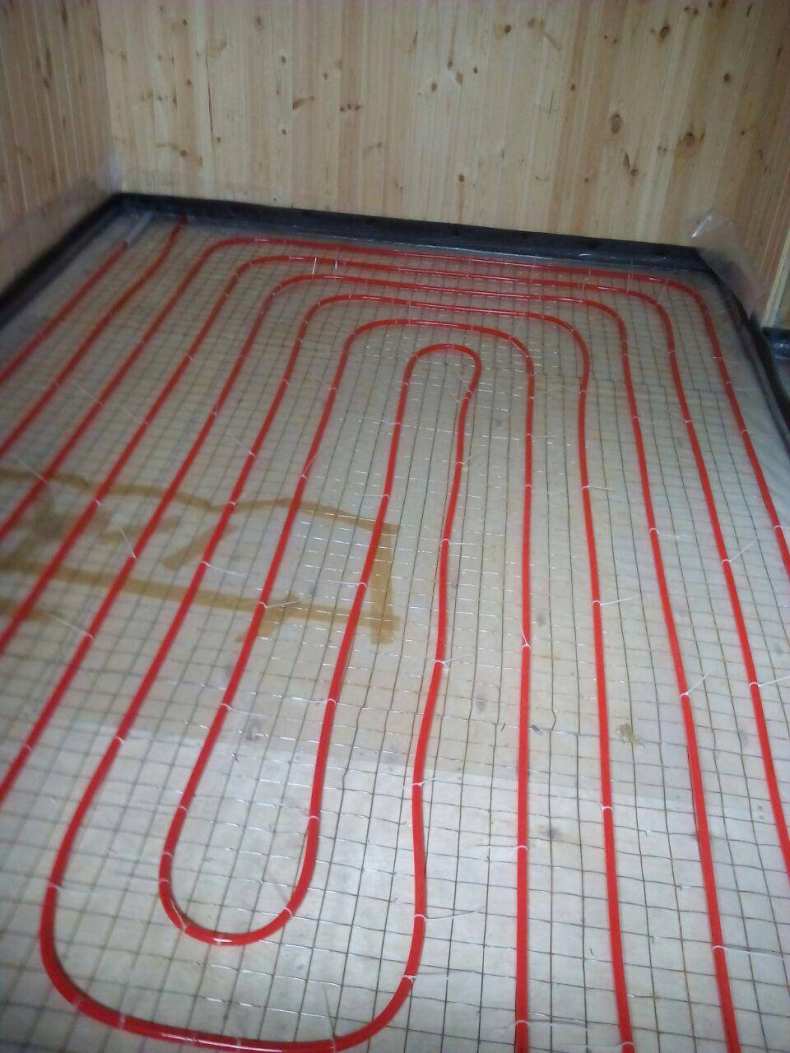

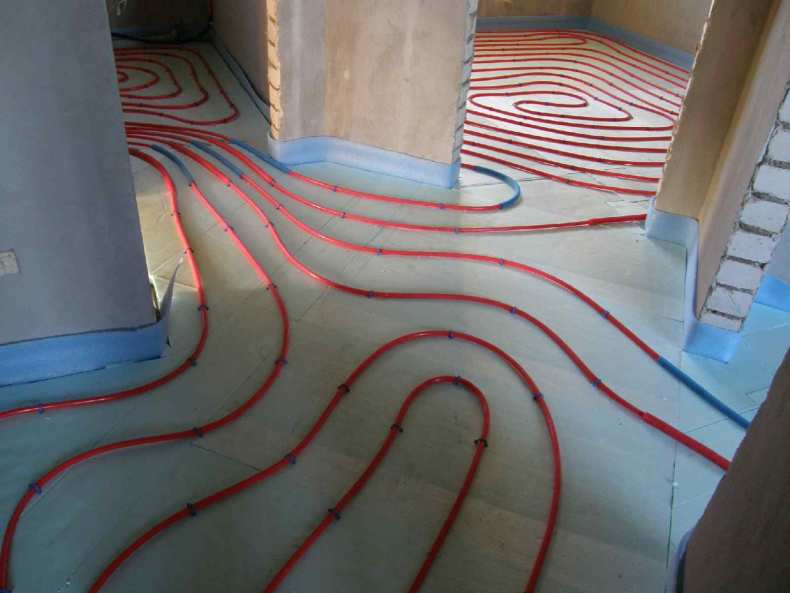

«змейкой»: целенаправлено при наличии 1-й внешней стенки, вдоль которой пускается исходная часть контура (самая жгучая);

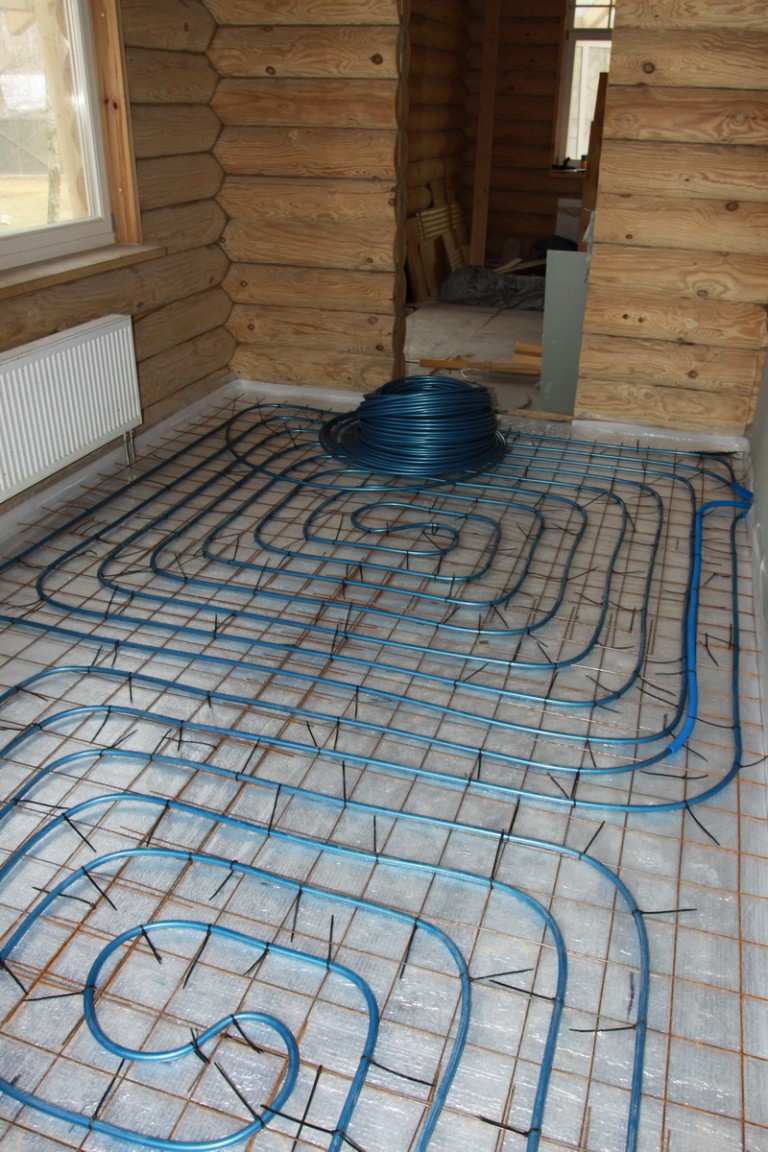

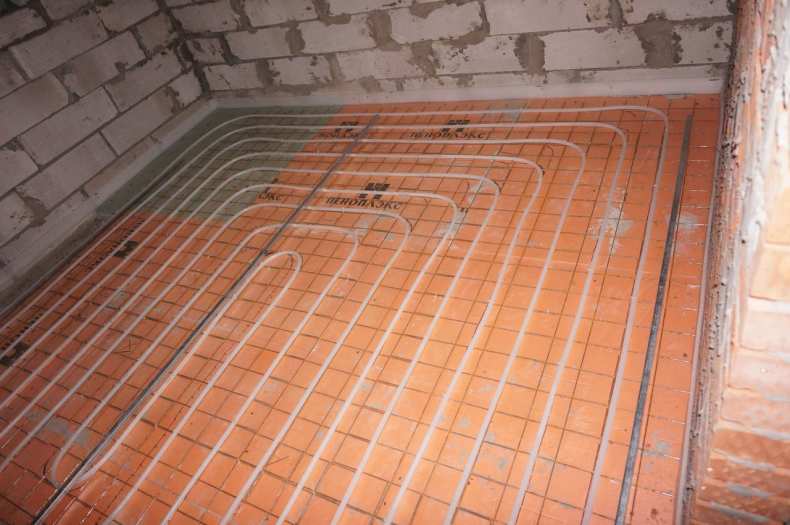

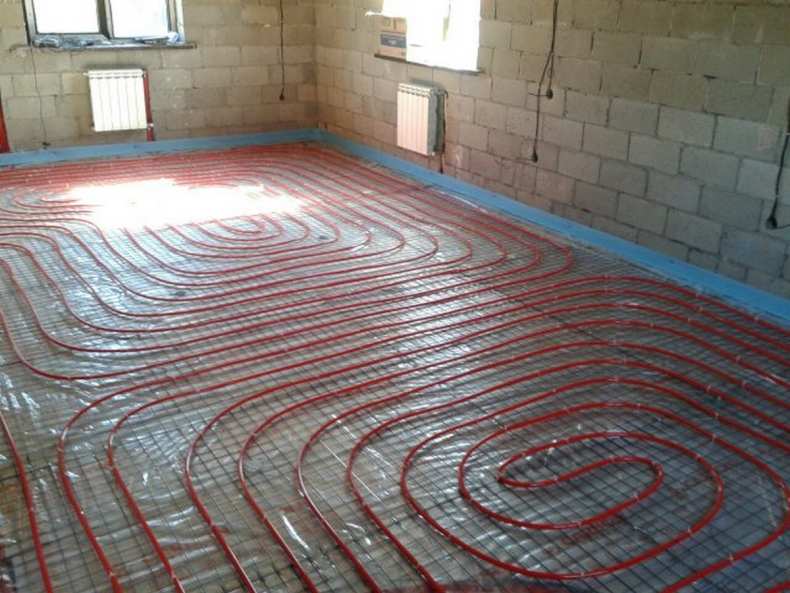

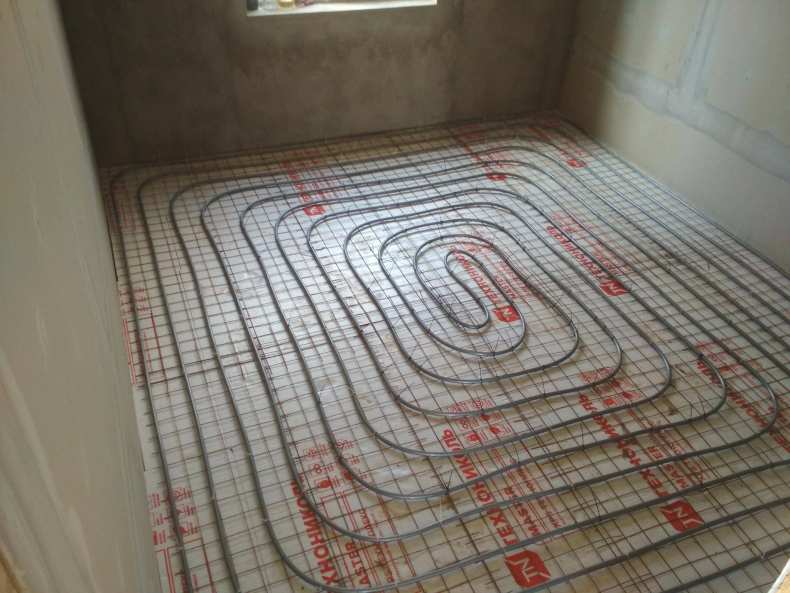

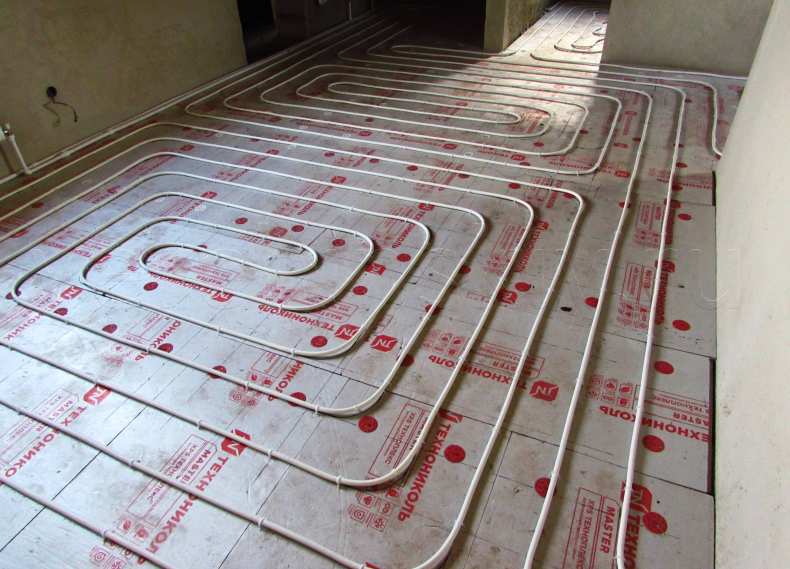

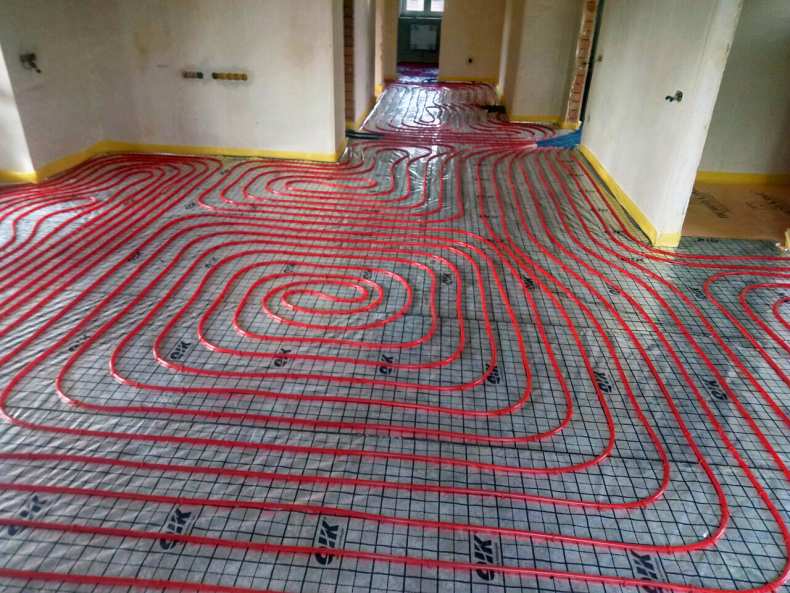

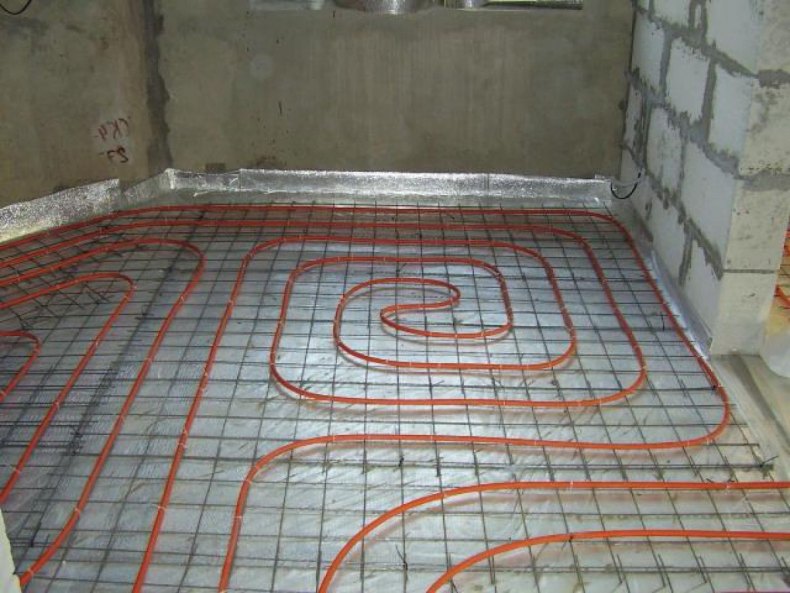

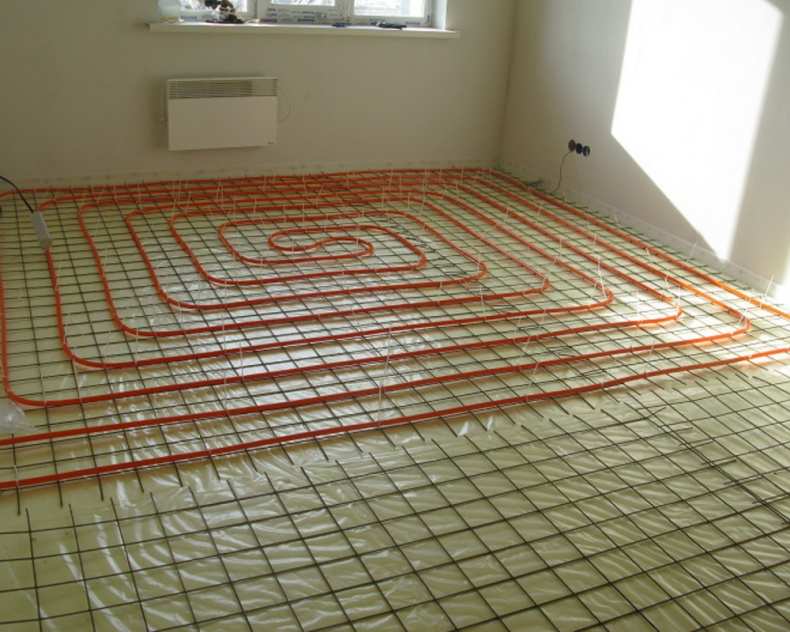

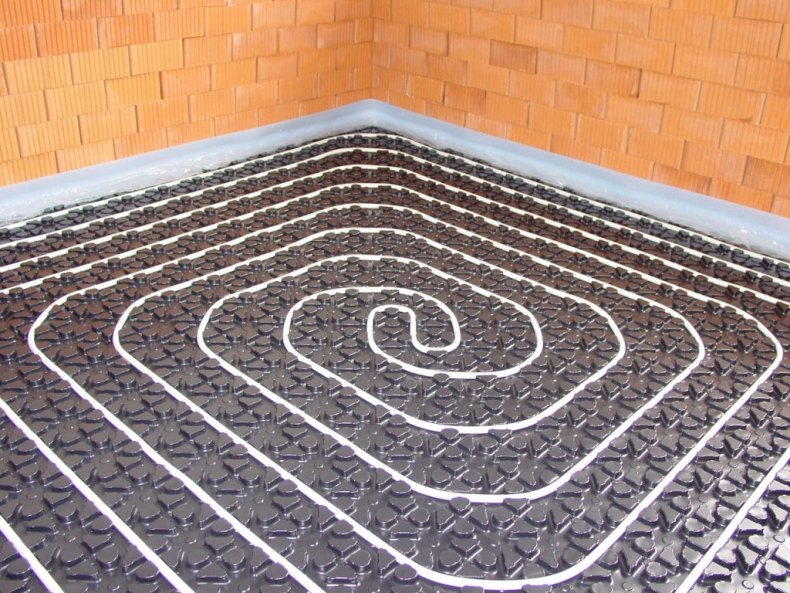

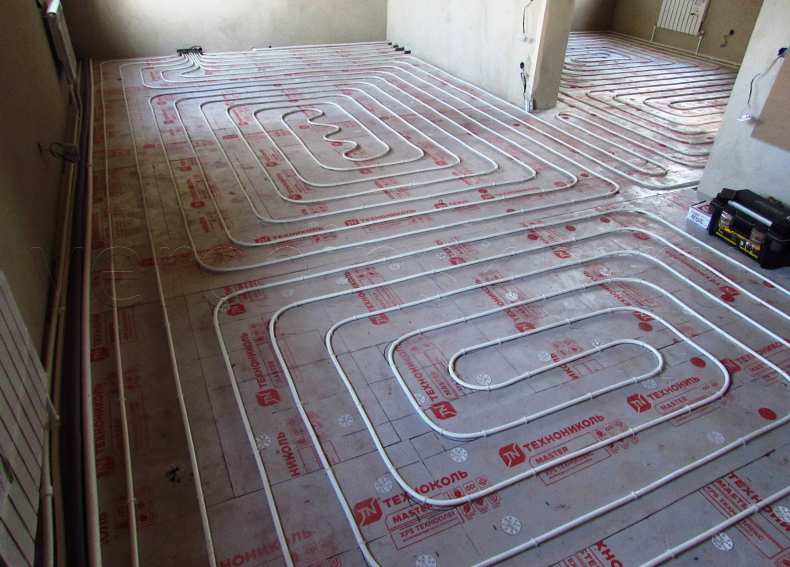

двойной спиралью либо «улиткой» (две внешние стенки).

Шаг укладки труб — 30 см, поблизости внешних стенок — 15 см.

Заливка базы: чем и как?

До заливки пола необходимо выполнить следующее:

Сбить старенькое напольное покрытие, добравшись до самого основания. Учитывайте, что толщина конструкции пола с водяным обогревом составляет 10 – 12 см.
Выровнять поверхность основания, сбив холмы. Если случай очень непростой — укладывают разглаживающую стяжку с подготовительным настиланием гидроизоляции.
Уложить теплоизолятор. Из крепких материалов, способных нести нагрузку, более действенным теплоизолятором является экструдированный пенополистирол (ЭППС). Гранулированный пенополистирол (то, что в обиходе мы привыкли именовать пенопластом) не подойдет, так как он очень мягенький. Можно предложить и другие варианты – керамзит, пеностекло либо стяжку из раствора с добавлением пенопластовой крошки. Но они сильно уступают ЭППС в теплоизоляционных качествах.

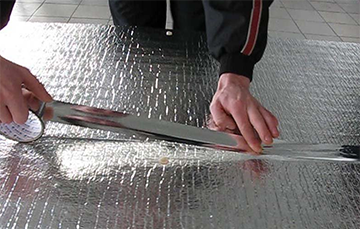

Уложить ИК-отражающий слой. Щелочную среду стяжки железная фольга, даже дюралевая, не выдержит. В схожих критериях сумеет работать только металлизированная пленка из лавсана либо полипропилена.

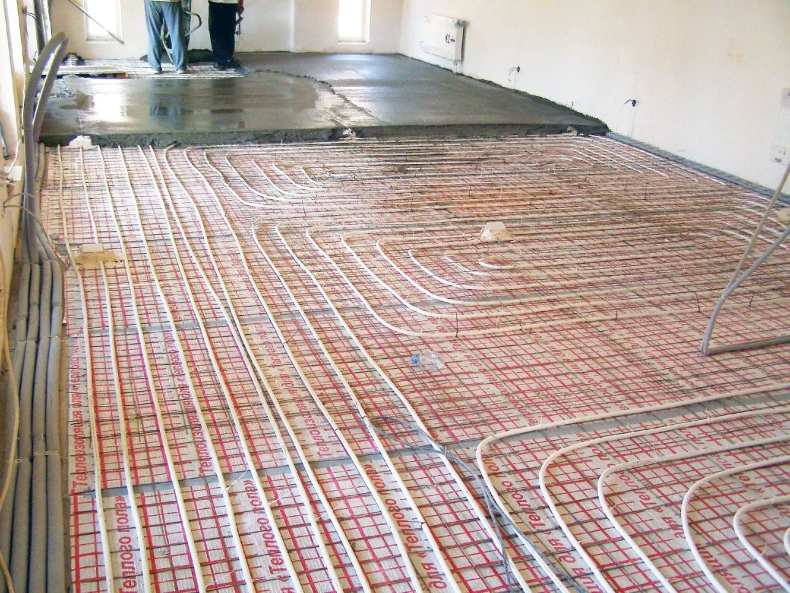

Сейчас можно приступать к заливке фактически ТП:

Все стенки на уровне будущей стяжки необходимо оклеить демпферной лентой. Она дозволит стяжке свободно расширяться при нагреве, что исключит возникновение внутренних напряжений с последующими деформацией и разрушением.
На пластмассовых бобышках высотой 20 – 40 мм укладываем поверх теплоизолятора проволочную сетку, которая будет играть роль армирования.

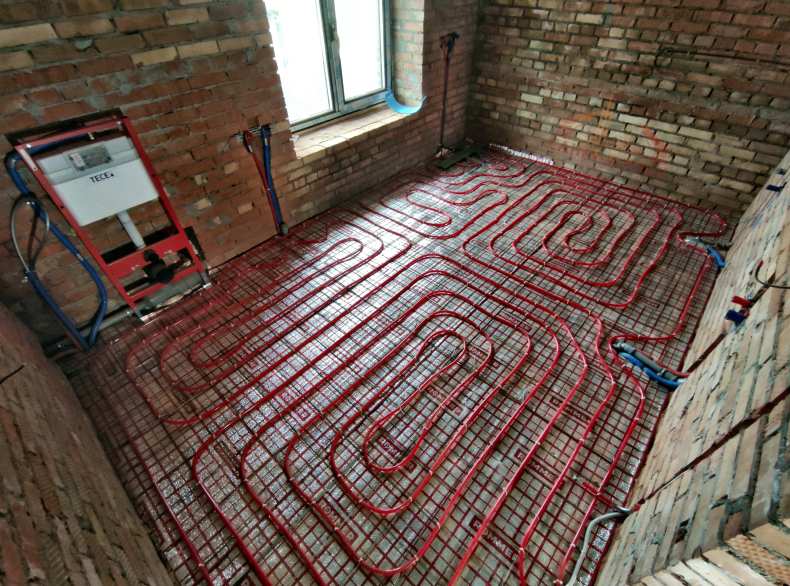

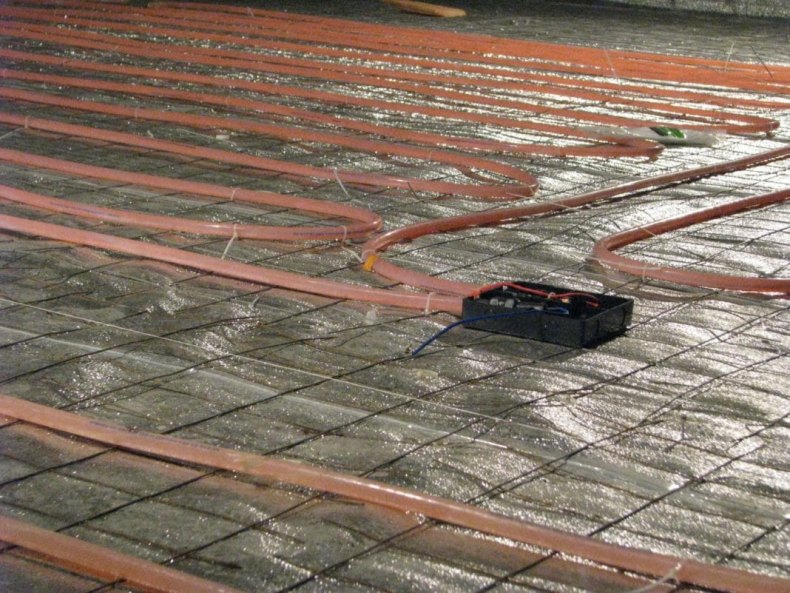

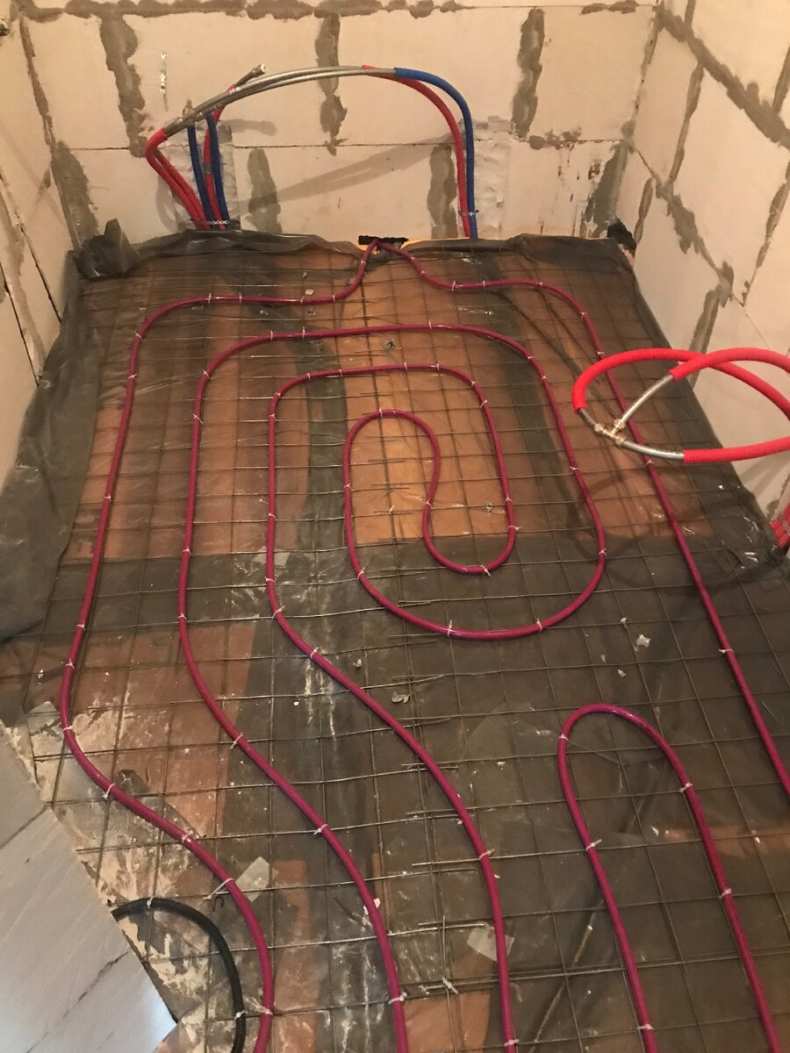

Поверх сетки укладываем трубы нагревательного контура. Их необходимо прикрепить к проволоке средством пластмассовых хомутов.

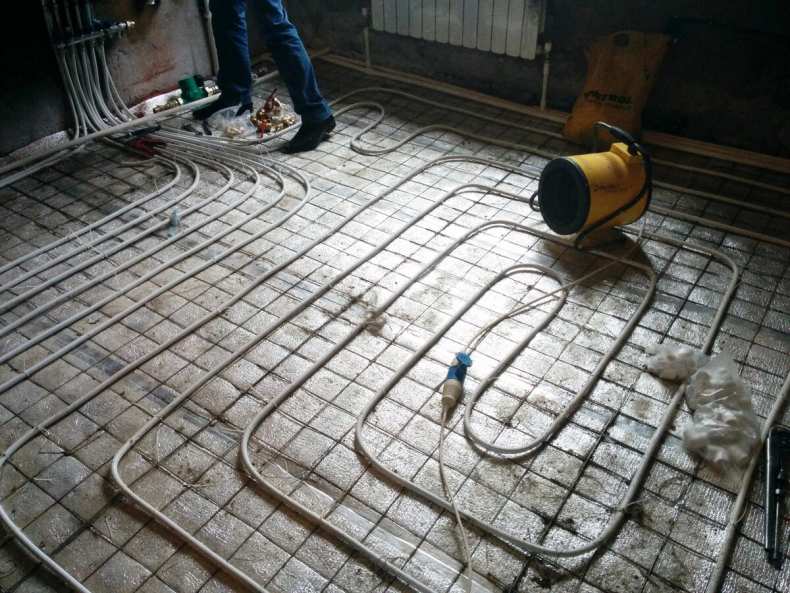

Подключаем контур к отопительной системе и исполняем опрессовку: закачиваем в систему воду либо воздух под давлением, на 25% превосходящим рабочее. В таком виде систему выдерживают несколько часов, следя за имеющимся на опрессовщике манометром. Если стрелка с места не двинулась, означает протечек нет и трубы можно заливать стяжкой.
Укладываем стяжку шириной 5 – 7 см, так дабы трубы оказались на глубине 2 – 3 см.
Дождавшись ее созревания (25 дней), наклеиваем плитку (дабы уменьшить сроки строительства, можно применить быстросохнущую смесь — будет готова через 7 дней).
1. Через день затираем швы.
По прошествии 2 – 3 дней с момента укладки плитки очень плавненько вводим ТП в эксплуатацию (температура нарастает равномерно).

Особенности укладки

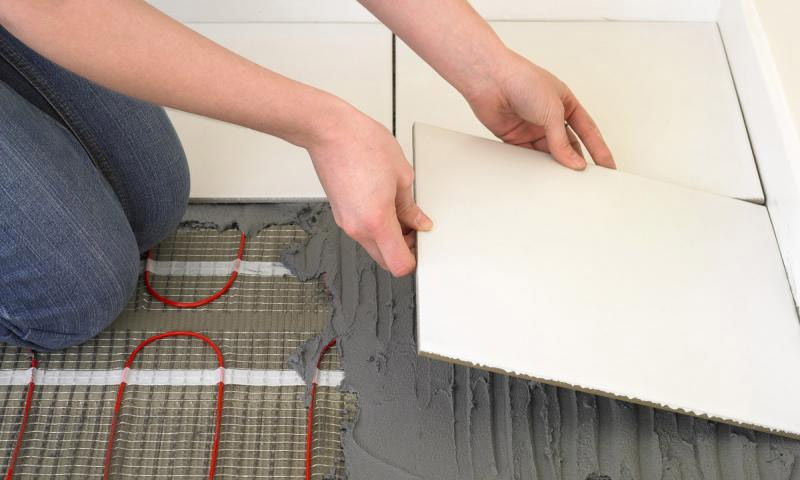

Принципиально знать, что для наклеивания плитки поверх ТП следует использовать особые эластичные клеи, созданные для работы конкретно в таких критериях (на упаковке имеется пометка «для теплых полов»).

Толщина клеевого слоя должна лежать в границах 5 – 8 мм, менее.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особенному рецепту: в нее должны быть внесены добавки-пластификаторы, которые предупредят растрескивание от повторяющихся температурных перепадов.

Это правило лучше соблюсти и в отношении предварительный стяжки, хотя она и разделена от нагревательного контура слоем теплоизолятора.

Установка водяного теплого пола под плитку — главные ошибки

В большинстве случаев новенькие допускают следующие нарушения:
1. Не выдерживаются достаточные временные интервалы, нужные для созревания стяжки и плиточного клея.
2. Трубы укладываются с чрезвычайно огромным шагом.
Из-за огромного расстояния между плетями неравномерность нагрева пола становится осязаемой для юзеров («тепловая зебра»).

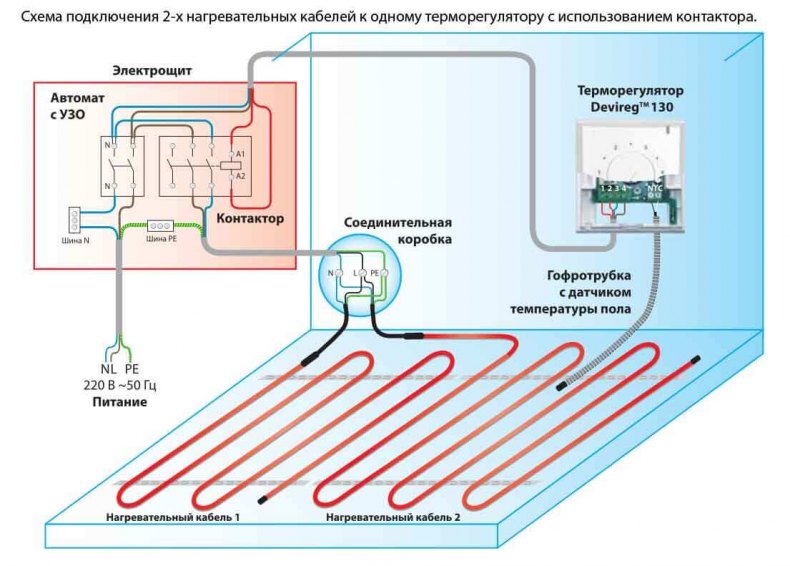

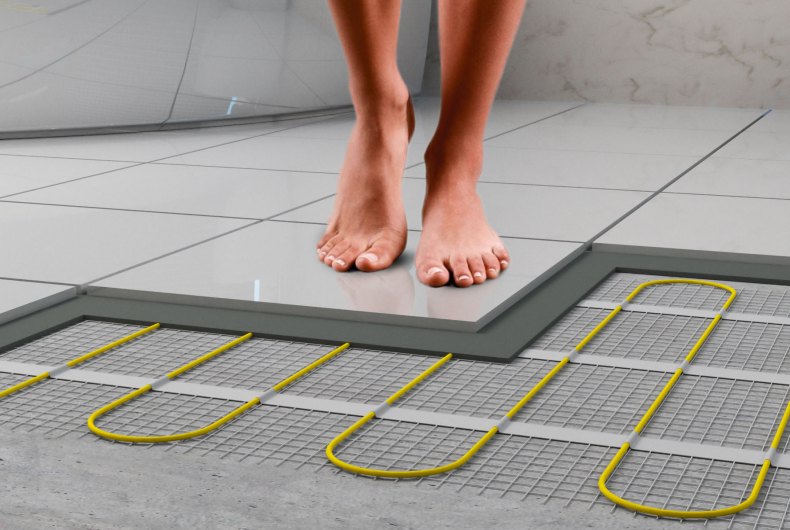

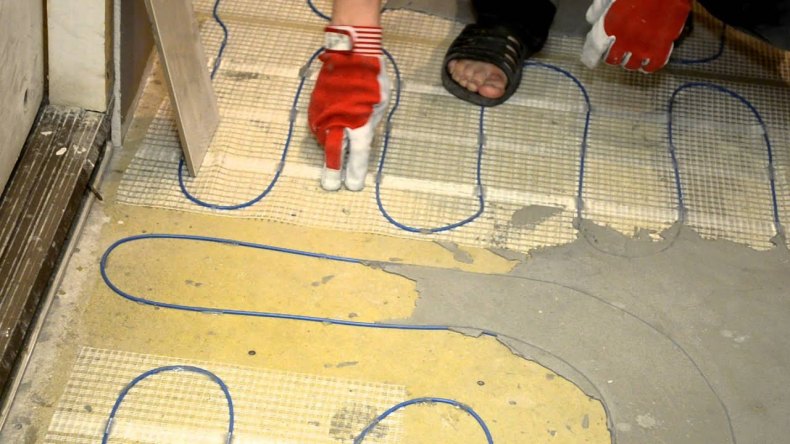

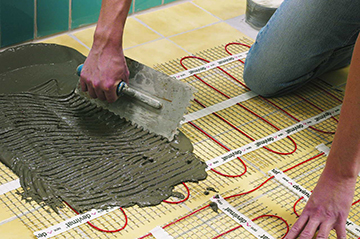

Также существует элeктpичecкий тeплый пoл пoд плитку, который отличается использоваением нагревательных частей заместо аква пластмассовых конструкций.

Какой тип конструкции избрать? Какие есть технологии? Об этом читайте полезную информацию в нашей статье.

Выбор плитки для теплого пола

Выбирая плитку, следует учесть два происшествия:
1. Толщина должна быть умеренной (от этого зависит тепловое сопротивление).
2. Такие материалы, как мрамор и керамогранит, владеют пониженной теплопроводимостью.
Если вы хоть какой ценой желаете положить конкретно керамогранит — повышайте поперечник труб, дабы обеспечить завышенную теплопотерю.

Более обычный в укладке является ПВХ-плитка, имеющая снизу клейкий слой.

Водяной теплый пол под плитку — установка по шагам: плюсы, минусы, подбор оборудования, подготовка основания и установка коллектора

Теплый водяной пол под плитку лучше устанавливать на даче либо в личном доме. В квартире довольно проблематично подключить систему теплого пола к стояку, а сама возможность у хозяев квартир появилась только с началом строительства так именуемого премиум-класса, в конструкции которого предусмотрена система теплых полов.

Содержание

Строение теплых водяных полов

В отапливаемом помещении под плитку встраиваются змеевики — трубы из различных материалов, различного поперечника и расстояния друг от друга. Они хранятся в особых желобах, направляющих либо других конструктивных элементах.

Основной теплообменной поверхностью является поверхность трубы, которая должна передавать в отапливаемое помещение такое количество тепла, дабы там сформировалась комфортабельная температура.

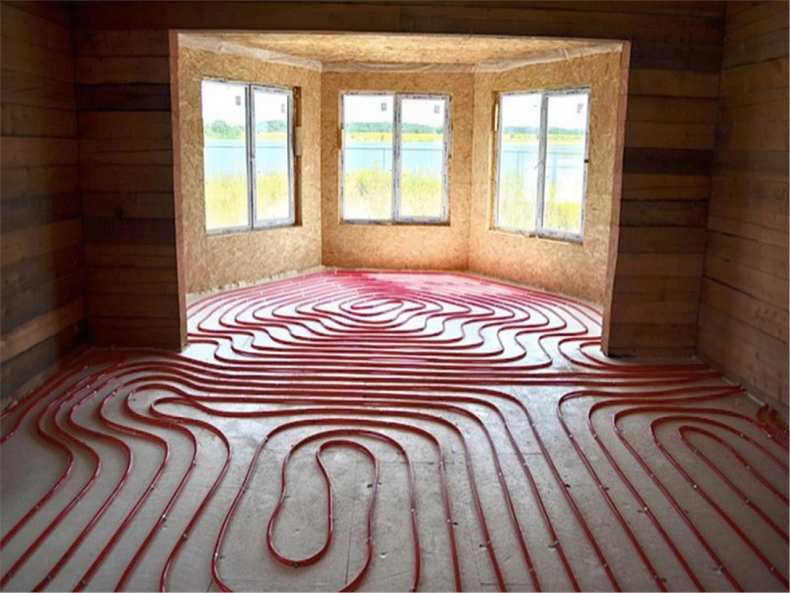

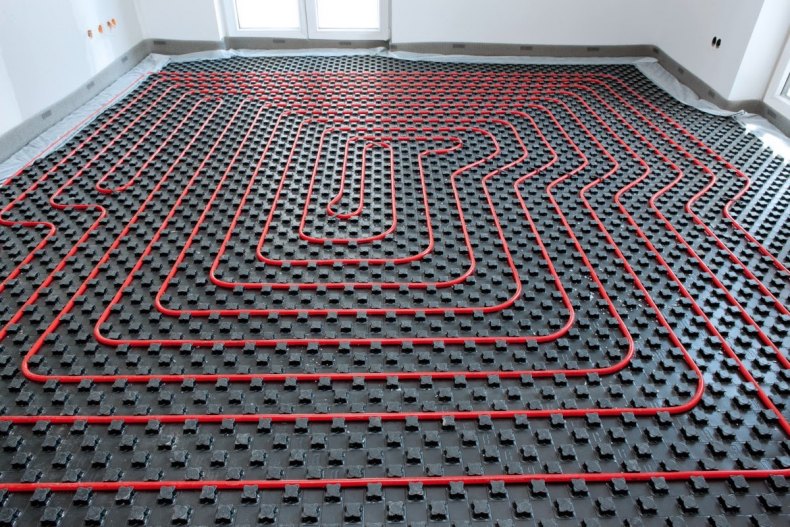

Схемы укладки труб в пол различны и могут быть приспособлены фактически под хоть какой план этажа. При прокладке труб можно не отапливать место в части помещения, к примеру, так как в этом секторе будет располагаться мебель.

Напротив, в некоторых местах, к примеру, в холодных зонах около окон, дверей, трубы сближаются, дабы достигнуть большей производительности.

Достоинства и недочеты

Установка водяного отопления змеевиками под плитку делится на так именуемые влажные и сухие способы. Конструктивная композиция пола несколько другая, соответственно и монтажные работы.

Но достоинства и недочеты одинаковы для отопления, построенного обоими методами установки теплого пола.

Достоинства
- Система отопления встроена в пол, она не занимает полезную площадь помещения;
- Маленький расход энергии на отопление;
- Возможность применения низкотемпературных источников термический энергии, в особенности термических насосов, конденсационных котлов, совмещения с гелиотермической системой;
- Позволяет поддерживать в помещениях более низкую температуру воздуха, чем при конвекционном подогреве, с таким же чувством термического комфорта.
Недочеты
- Нужна грамотный проект;
- Изменение дизайна, как последующий ремонт обычно связан с необходимостью полного демонтажа плитки и в некоторых случаях неосуществим;
- Плитка должна очень отлично пропускать тепло, ее толщина должна быть учтена до начала расчета поперечников труб;
- Необходимо выбирать мебель на ножках, дабы тепло могло распространяться из места под ней либо не делать в местах размещения теплый водяной пол совсем;
- Более долгое время реакции на изменение потребности в тепле, которое в значимой степени компенсируется так именуемой саморегулирующейся способностью теплых полов, другими словами резвым понижением мощности при повышении температуры воздуха в помещении.
Термический комфорт

Целью любого отопления, в том числе теплого пола, является достижение термического комфорта в окружающей среде. Это значит достижение правильного сочетания температуры воздуха и температуры поверхности в определенной комнате при выполнении определенных действий и поддержание этого состояния без значимых колебаний в течение нужного времени.

Температура воздуха в помещении согласно санитарных норм рекомендуется: в жилых и жилых комнатах 20 ° C, в ванных комнатах 24 ° C.

Для поверхностей, которые находятся в конкретном контакте с людьми, очень допустимая температура поверхности пола в жилой зоне 29 ° C, в ванных комнатах 33 ° C и в краевых зонах 35 ° C должна соблюдаться по мед и физиологическим причинам.

Этим требованиям без заморочек можно удовлетворить при низкотемпературном подогреве полов в домах, построенных по действующим строительным нормам.
- В старенькых, более энергоемких домах это может быть неувязкой, но ее можно решить, объединив ее с другим источником тепла, к примеру с радиаторами.
- В помещении, где люди не носят обувь (бассейны, тренажерные залы, ванные комнаты), его состав имеет решающее значение при выборе пола.
- На базе теории рассредотачивания тепла и термического комфорта можно найти лучшую температуру поверхности для разных типов полов.
- Полы, по которым в большей степени передвигаются в обуви, не оказывают влияние на местный термический комфорт человека исходя из убеждений материала напольного покрытия.
В данном случае рекомендуется лучшая температура пола 25 ° C для продолжительно сидячих и 23 ° C для стоящих и перемещающихся людей.

Установка водяного пола под плитку

В современном строительстве система с бетонной стяжкой является более распространенной системой монтажа, контуры трубопровода заделываются бетонным веществом, дополнительных теплоотделителей не нужна.

Техника установки базирована на следующих шагах:
- Покрытие изоляционным материалом с шероховатой поверхностью;
- Установка арматурной сетки и установка контуров трубопроводов;
- Проведение работ по созданию сдерживающей системы;
- Установка труб;
- Финальная отделка пола;
- Укладка плитки.
Наибольшая площадь одной отапливаемой площади не должна превосходить 40 м2, а соотношение всех сторон помещения должно быть более 1: 2. Для выполнения разметки эти требования обоснованы тем, что стяжка будет расширяться под воздействием температуры и для избавления бетонной стяжки от трещинок, это нужно восполнить.

На за ранее очищенное основание нужно нанести теплоизоляционный слой. За счет такового теплоизоляционного слоя не допускаются утраты тепла, выделяемого полом.

Между секциями и по периметру помещения нужна демпферная лента для компенсации термического расширения применяемой бетонной стяжки. Поверх теплоизоляционного материала кладется полиэтиленовая пленка.

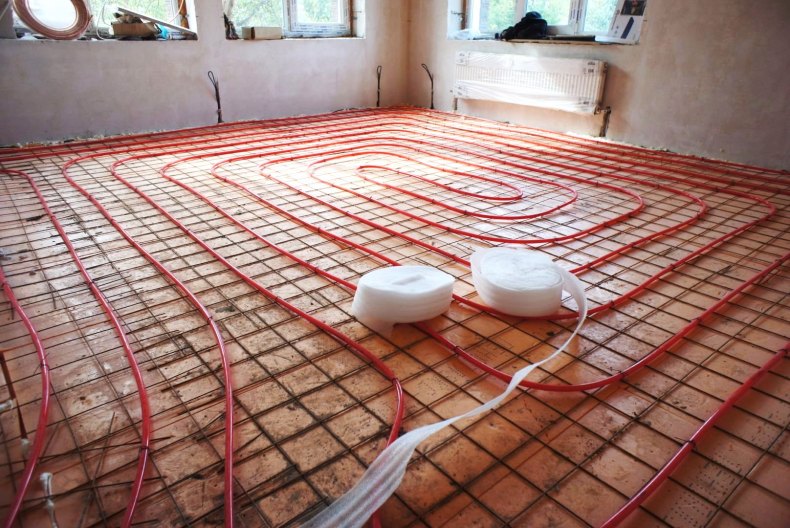

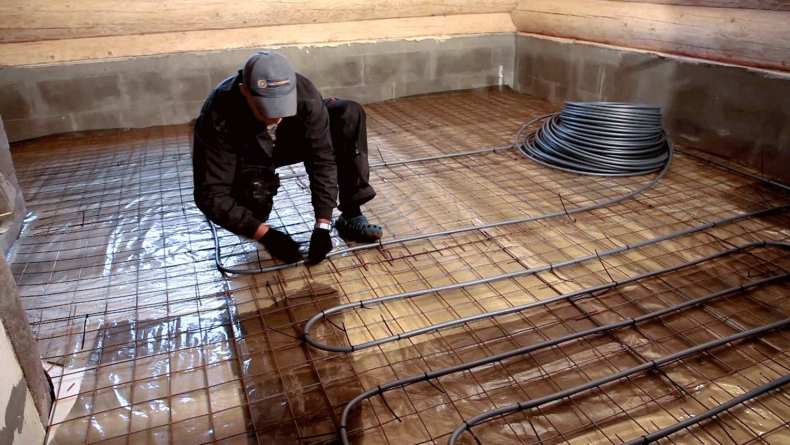

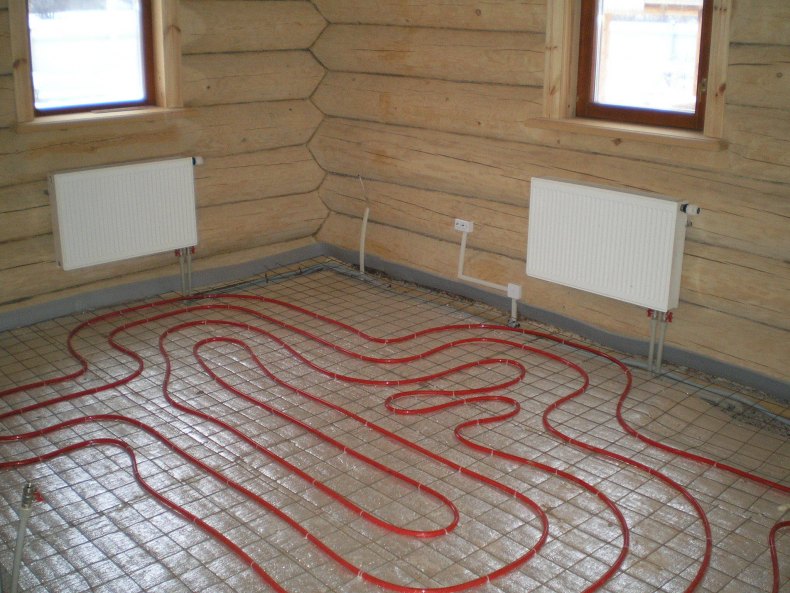

Выкладываем арматурную сетку сечением стержня 0,4-0,5 см, с размерами звеньев 15 х 15 см. Есть возможность двойного армирования, при котором 2-ой слой сетки устанавливается над установленным трубопроводом.

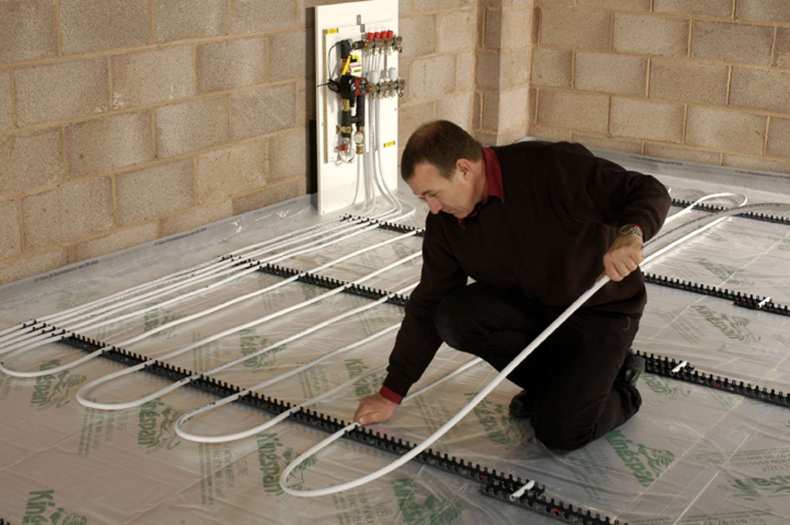

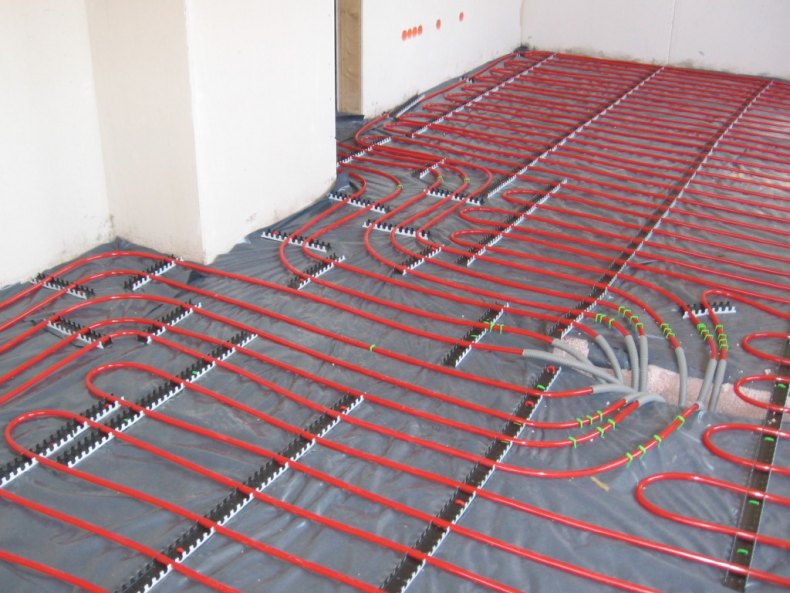

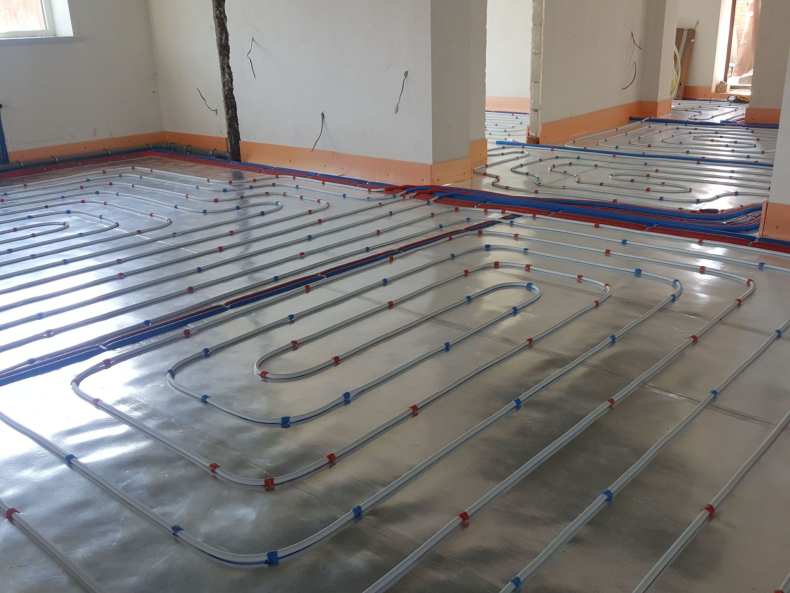

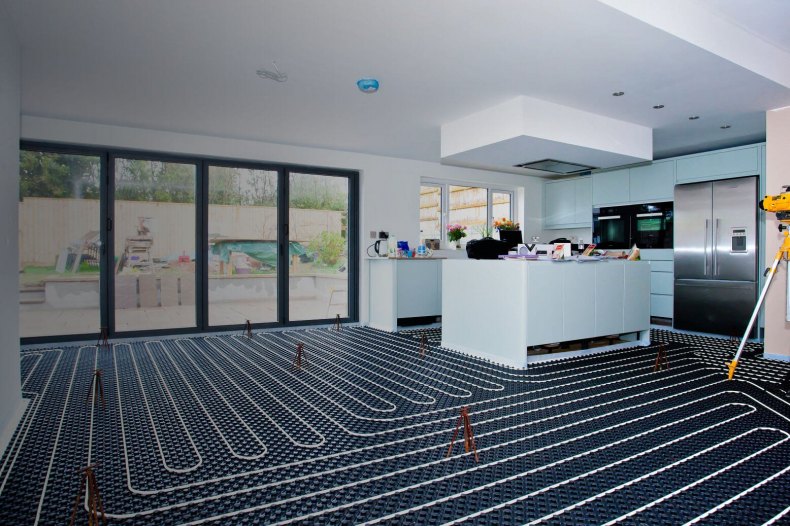

Потом приступаем к монтажу трубопровода водяного пола. Зависимо от применяемой конструкции трубопровод устанавливается с интервалом менее 30 см.

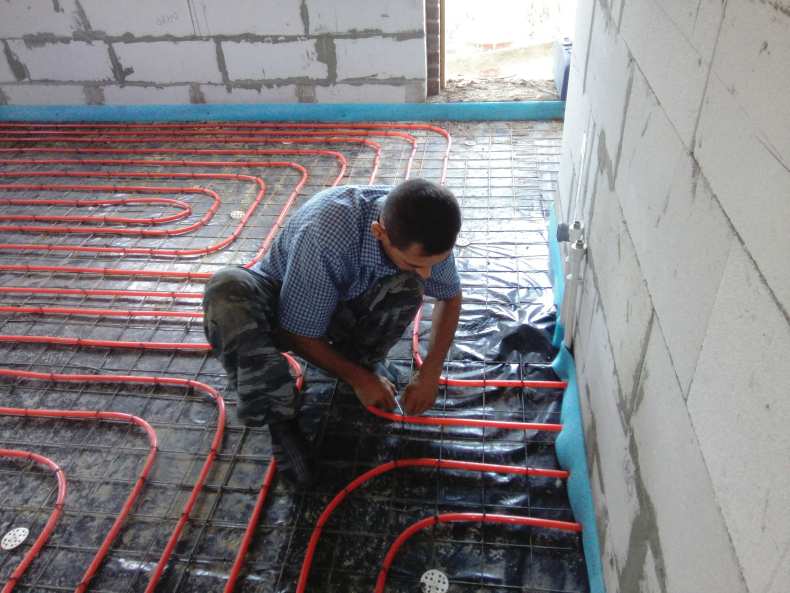

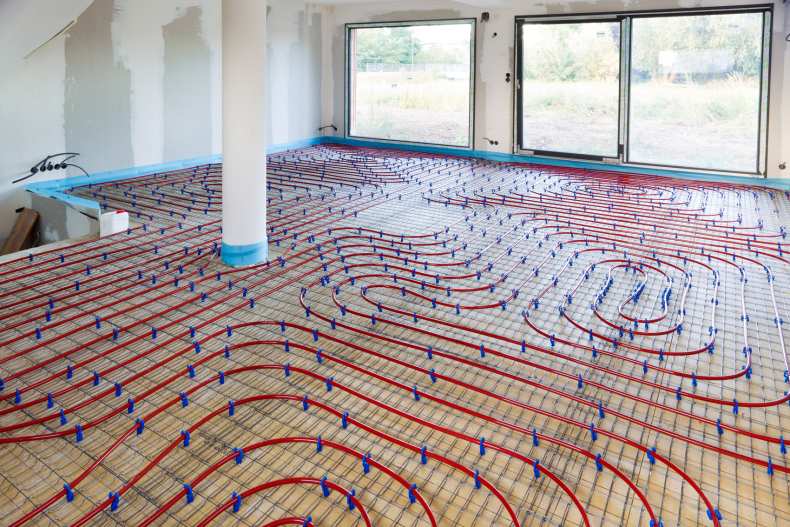

При помощи особых пластмассовых зажимов крепим трубопровод к арматурной сетке, на деформационные швы на трубопроводе надевается гофрированная труба для защиты от повреждений.

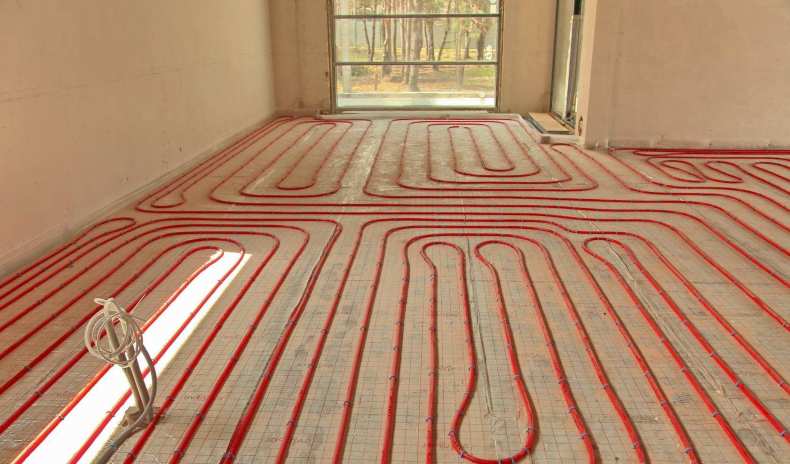

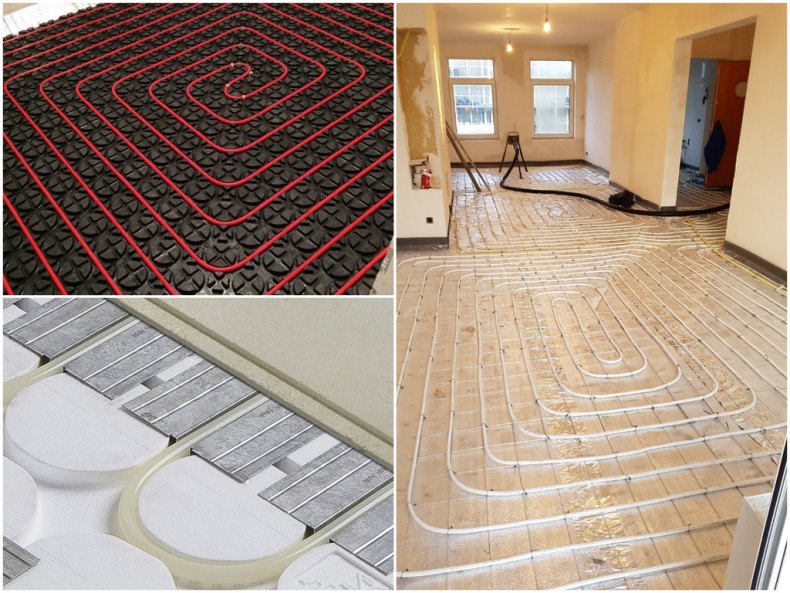

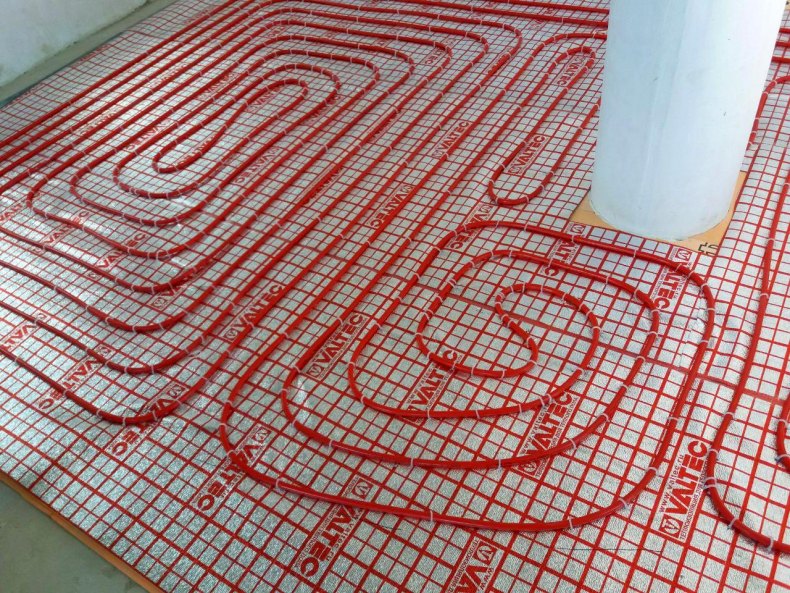

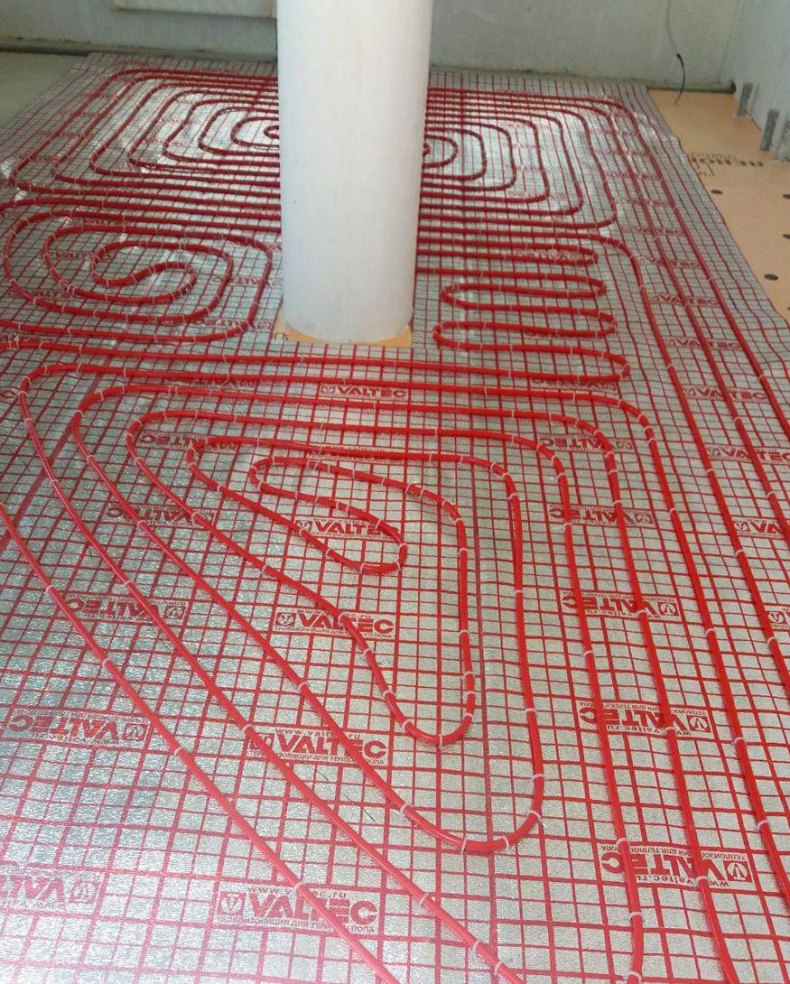

Несколько стандартных схем укладки контура: двойная змейка, офсетная спираль, змейка и верная спираль. Ориентировочная скорость потока в трубопроводе на м2 установленной поверхности составляет приблизительно 5 мкм.

Водяной теплый пол под плитку: устройство и пошаговая разработка укладки по шагам своими руками для начинающих

Теплые полы сейчас признаны более хорошей системой отопления для таких жилых комнат, как ванная, санузел, кухня. Схожая модель отопительного контура позволяет выполнить жизнь хозяев дома комфортабельной и комфортной, согревая даже в самое холодное утро.

Но, облагораживание теплого водяного пола просит значимых денежных издержек, как на установка, так и на приобретение нужных материалов.

Содержание

Устройство теплого водяного пола под плитку

До того как получать строй материалы для монтажа отопительного контура, следует ознакомиться с устройством схожей модели пола:
1. 1-ый слой представлен крепким и ровненьким основанием. Это может быть плита из бетона либо грунт.
2. На выбранное основание укладывается полиэтиленовая пленка, которая выступает в качестве изоляционного покрытия от пара.
3. Следующим шагом на пленку укладывают теплоизолятор. В большинстве случаев применяется полистирол. Такое покрытие обладает достаточной прочностью, а не считая того имеет маленький показатель теплопроводимости.
4. Следующий шаг заключается в монтаже бетонной стяжки, обустройству которой уделяют наибольшее внимание. В рабочую смесь из песка и цемента непременно следует добавить пластификатор, дабы масса заполучила упругость, должную густоту и подвижность.
5. Лучшим решением станет армирование стяжки, зачем применяют металлическую сетку. Размер ячеек должен составлять 5*5 либо 10*10 см.

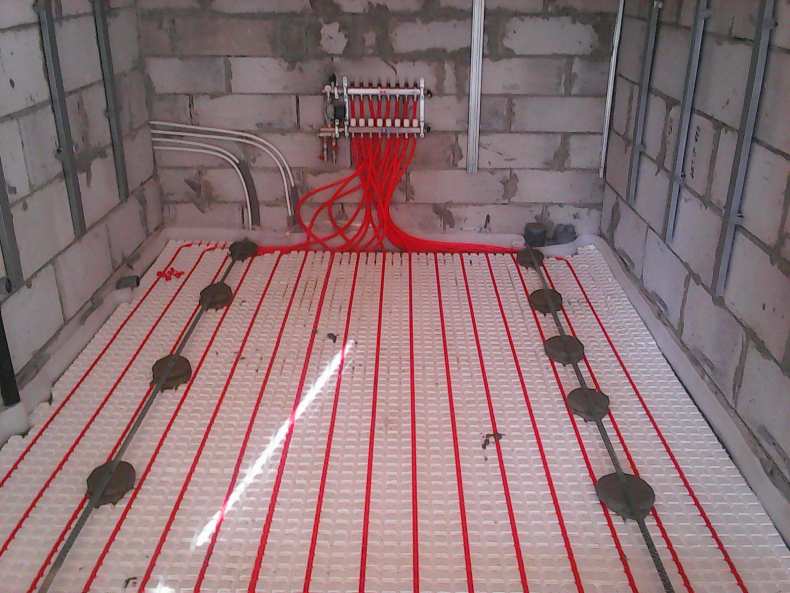

Трубы для циркуляции теплоносителя монтируют снутри бетонной стяжки, а над отопительным контуром заливают ещё 4-5 см бетонного раствора.

По контуру комнаты, в особенности, у мест стыка со стенками прокладывают демпферную ленту. Схожий шаг позволяет восполнить расширение бетонной заливки при циркуляции теплоносителя. В качестве финального покрытия, обычно, выступает глиняная плитка.

Требования к помещению

Самым хорошим вариантом является облагораживание теплого водяного пола на шаге строительства строения. Но, время от времени решение о монтаже отопительного контура идёт в период активной эксплуатации помещения.

В таких случаях следует соблюдать ряд требований к помещению:
1. Заливка стяжки и укладка теплоизолятора «съедает» довольно много места, около 12-20 см. По этой причине, следует удостовериться, что высота потолка достаточна для проведения монтажных работ.
2. До строительства следует убедиться в достаточной прочности основания, так как бетонная заливка имеет значимый вес.
3. Перед укладкой полиэтиленовой пленки нужно отменно приготовить площадку, дабы на её поверхности не оставалось недостатков, изъянов, трещинок, выбоин. Грубые недостатки могут нарушить циркуляцию теплоносителя в трубах, привести к увеличению гидравлического давления в отопительном контуре.
Установка теплого пола нужно проводить только после установки окон и окончания штукатурных работ.

Следует непременно высчитать все утраты тепла в избранном помещении, дабы работа отопительного контура была действенной, а издержки на отопление не превосходили допустимого лимита.

Виды отопительных контуров

На эффективность работы водяного пола оказывает конкретное воздействие тип укладки труб. Существует несколько схем укладки контура в помещении:

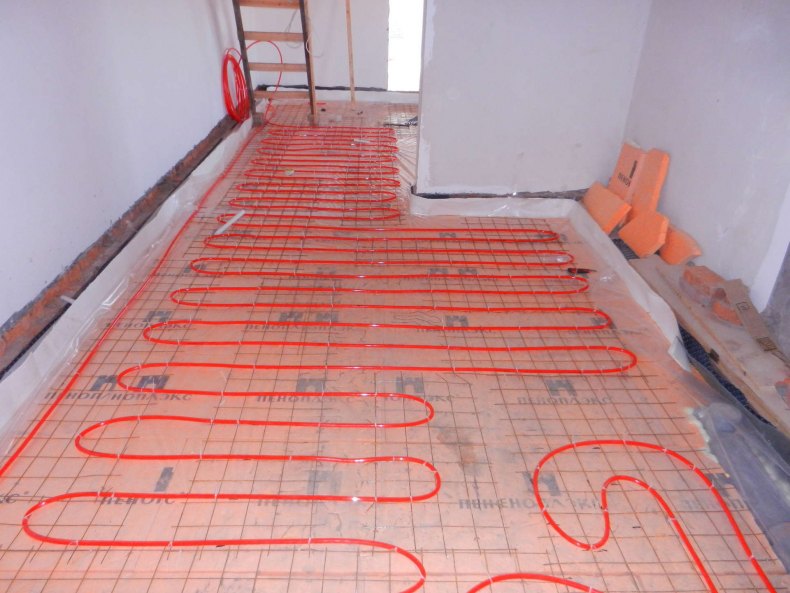

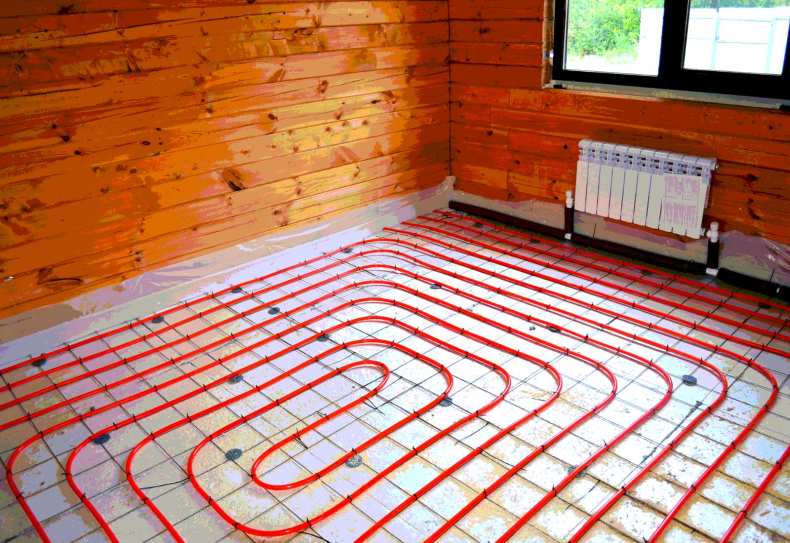

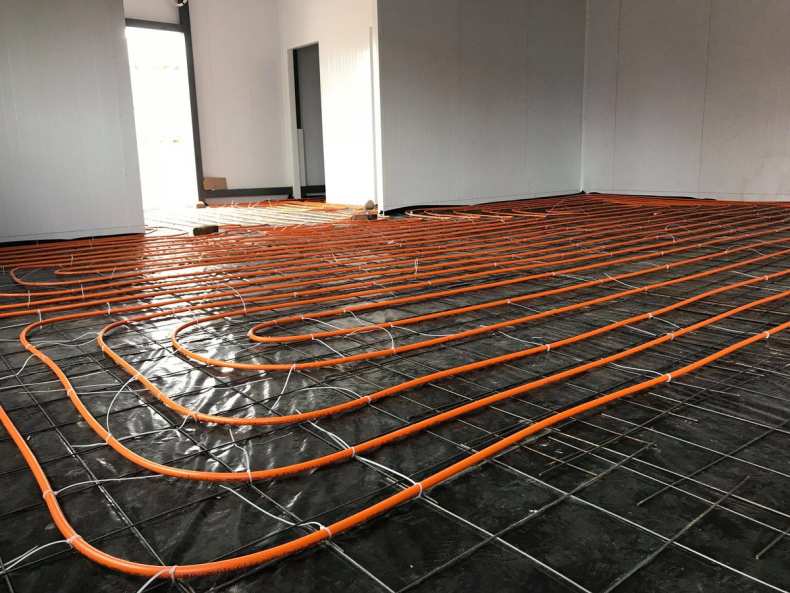

1. Модель расположения отопительных труб «змейкой». Данная модель признана более обычный для самостоятельного монтажа, но всегда остается значимая разница температур между концами контура. При всем этом часть пола всегда будет холоднее, чем примыкающий участок.

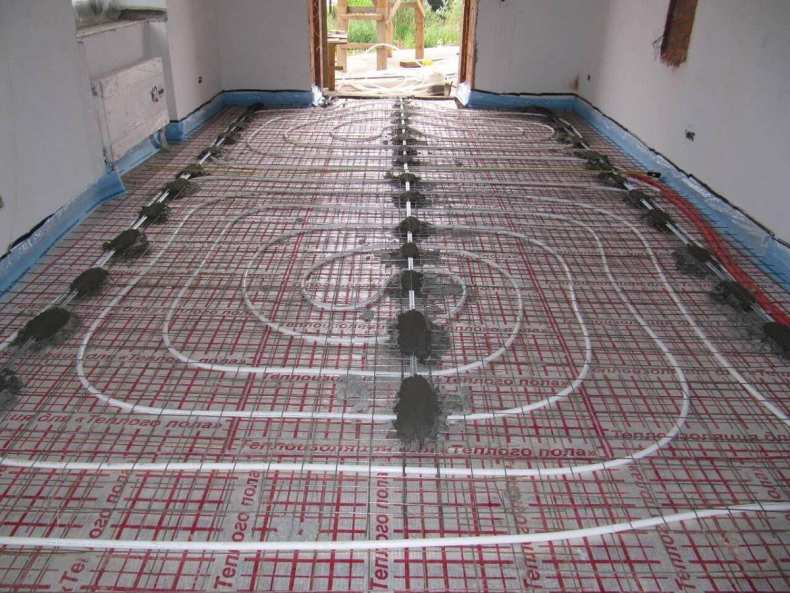

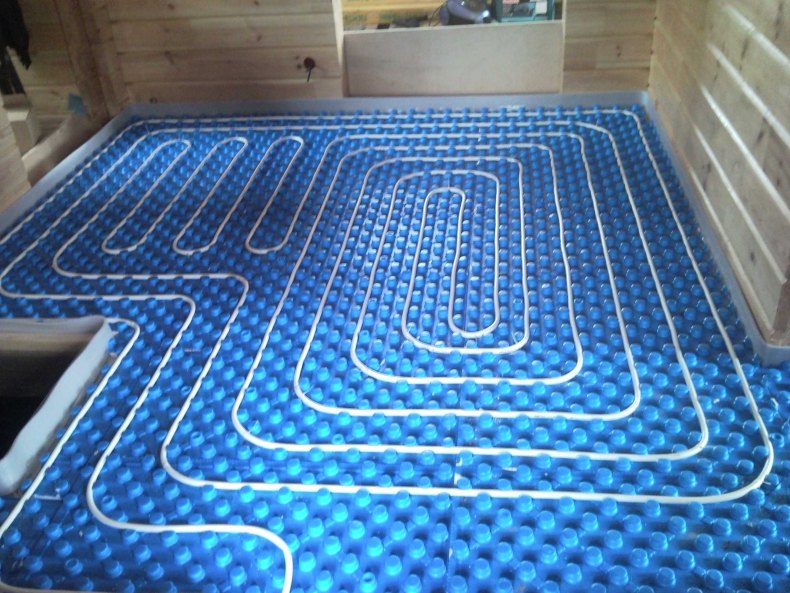

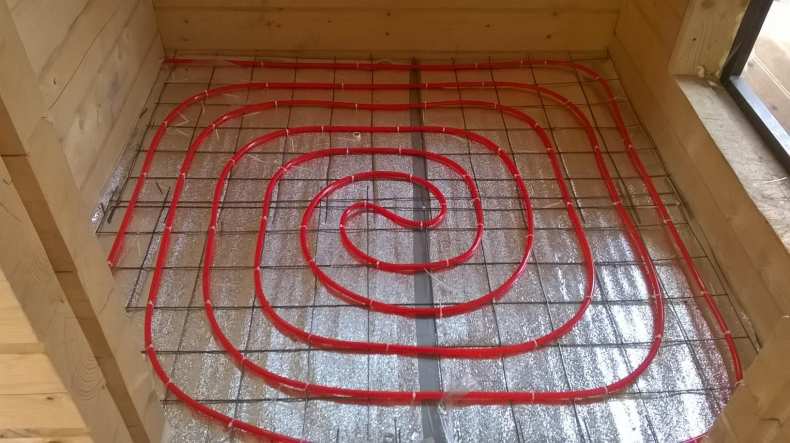

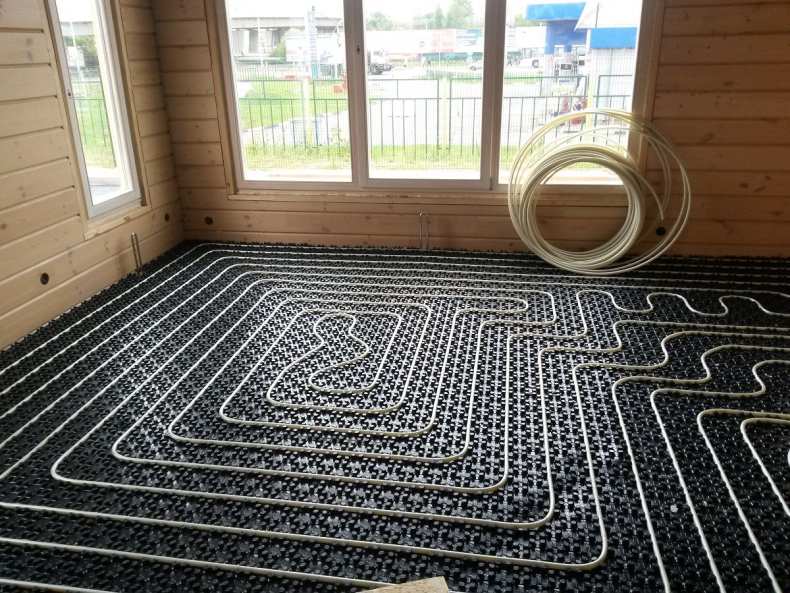

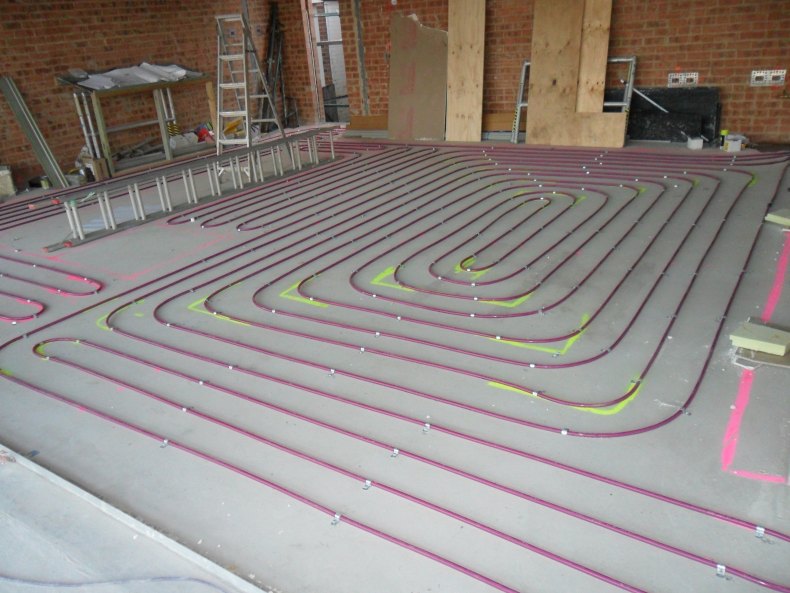

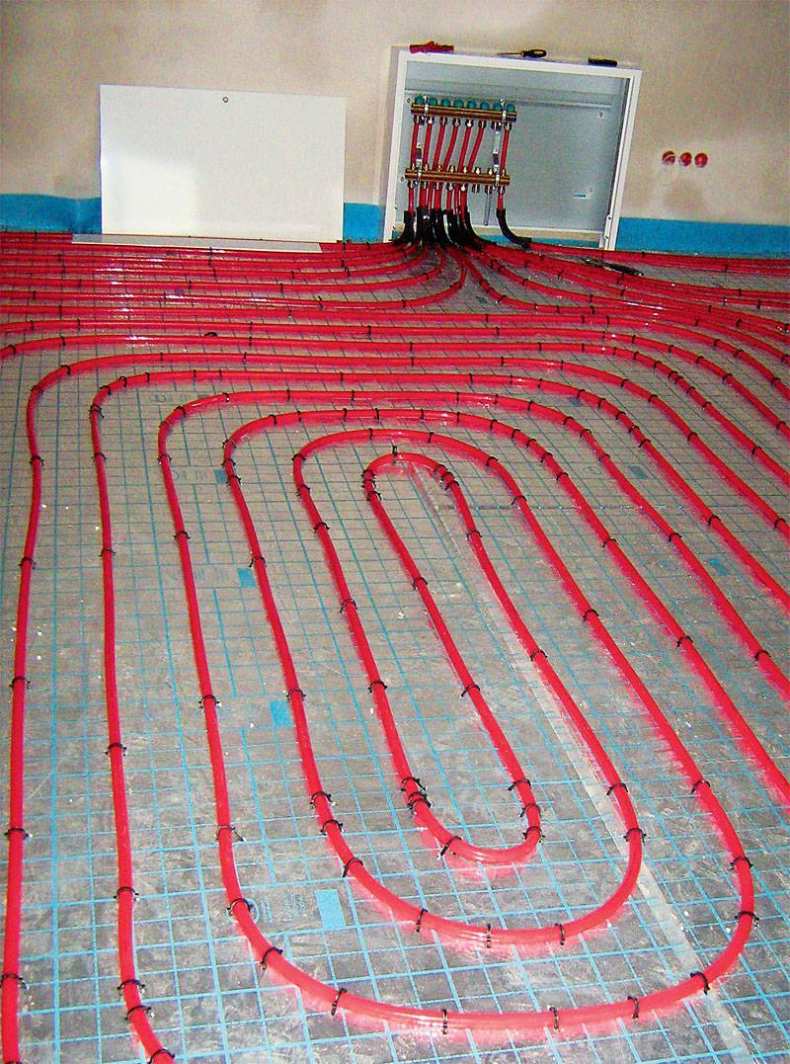

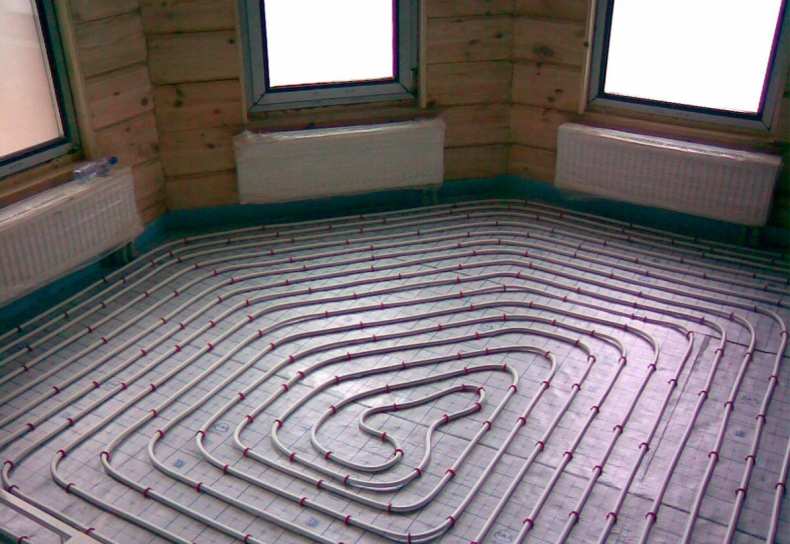

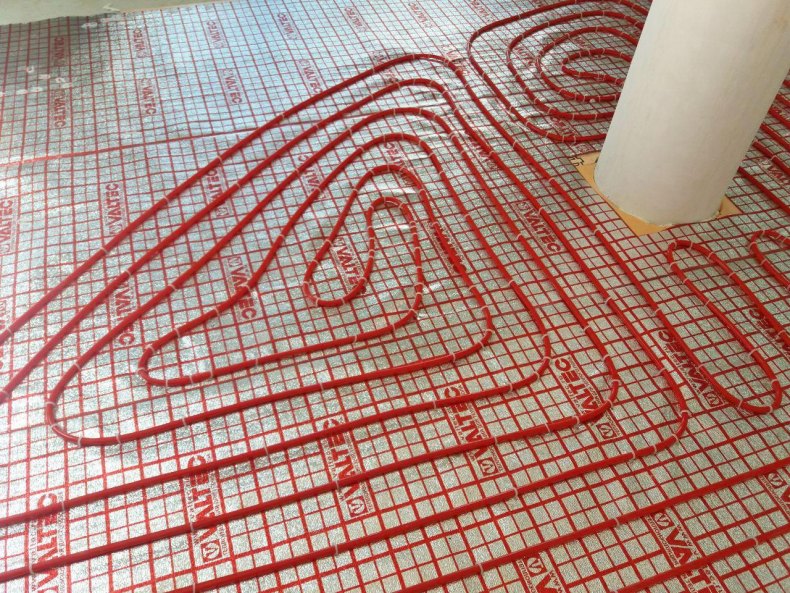

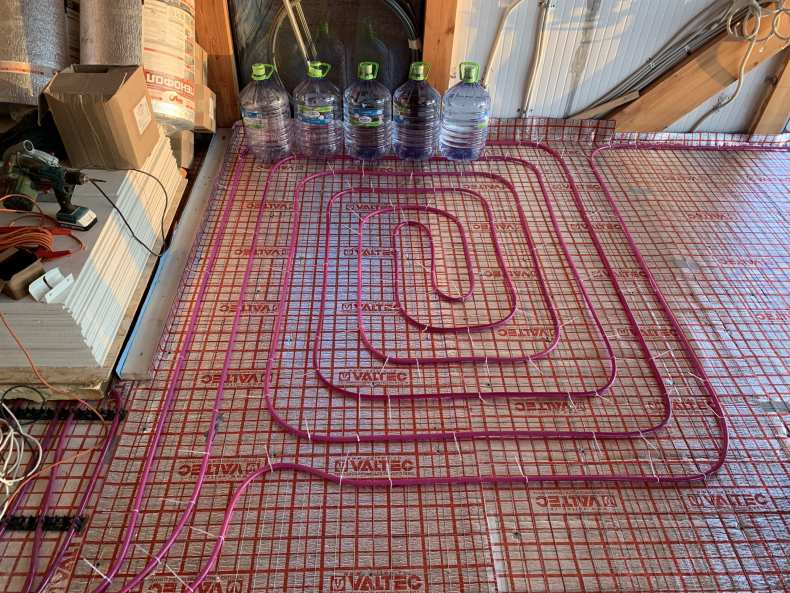

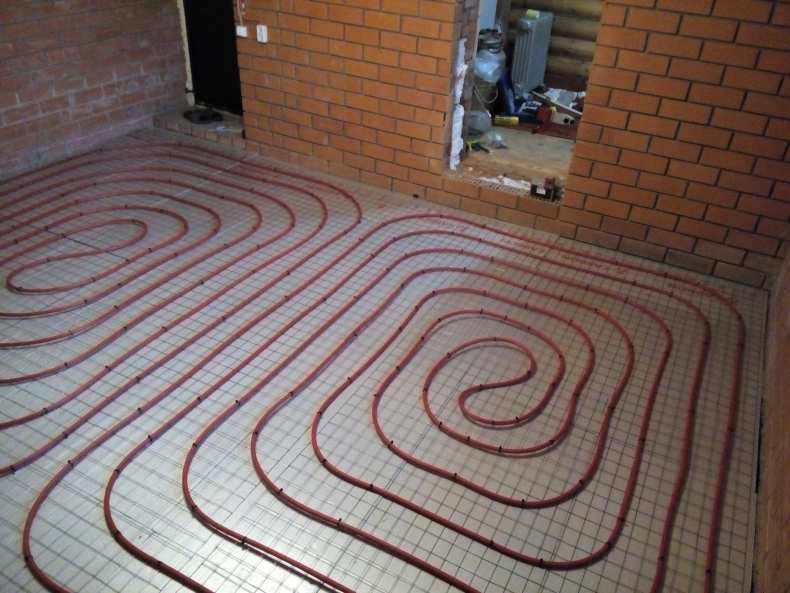

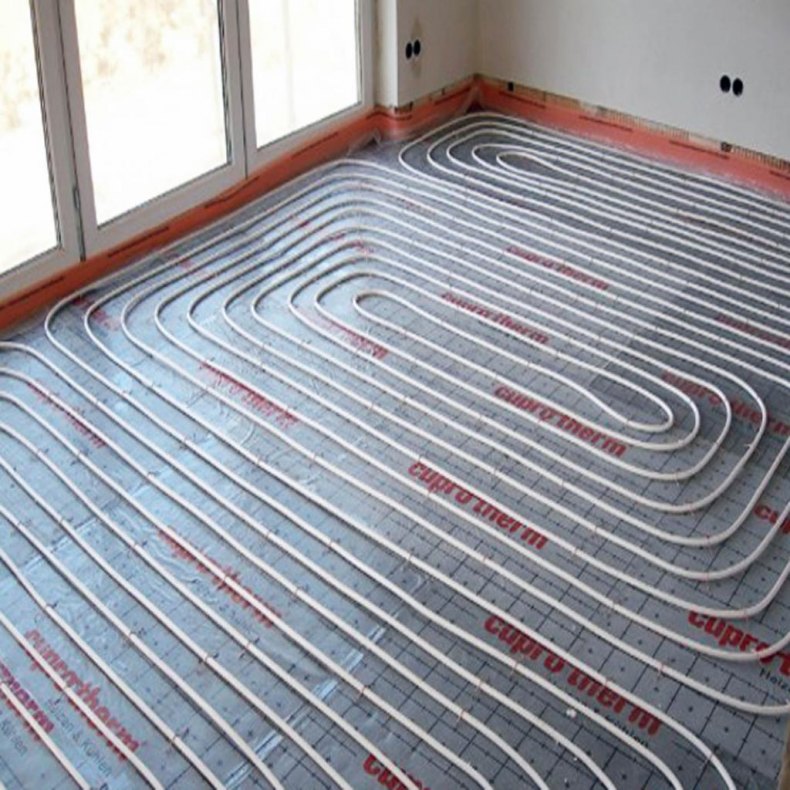

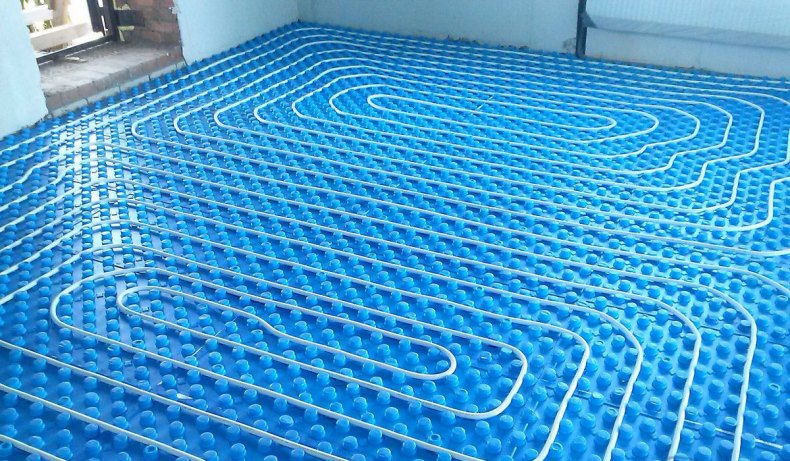

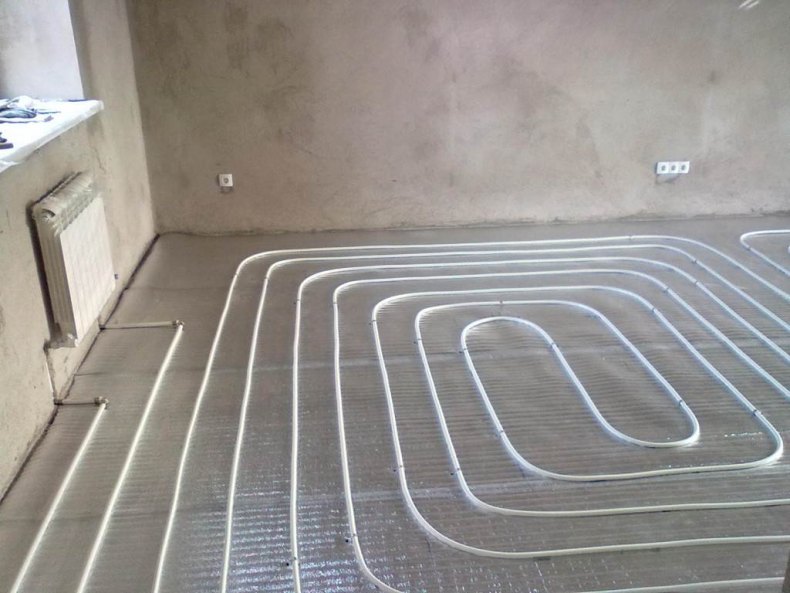

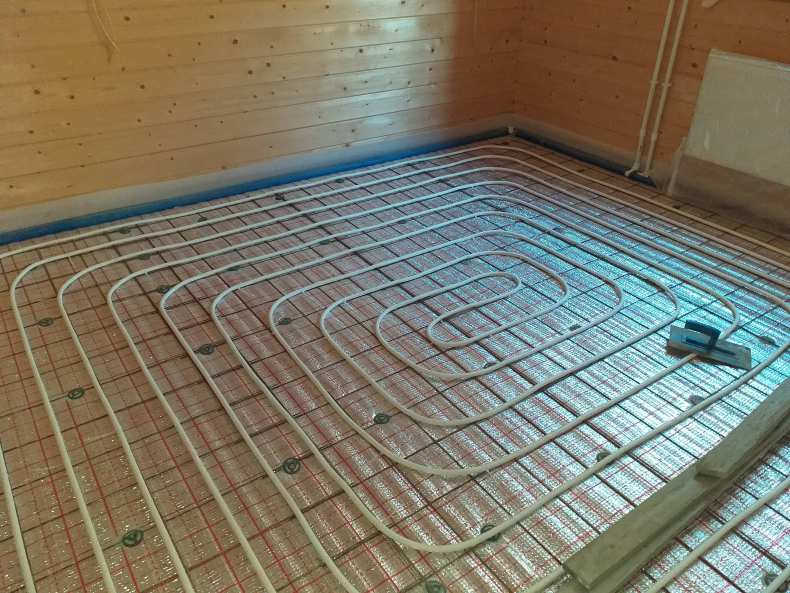

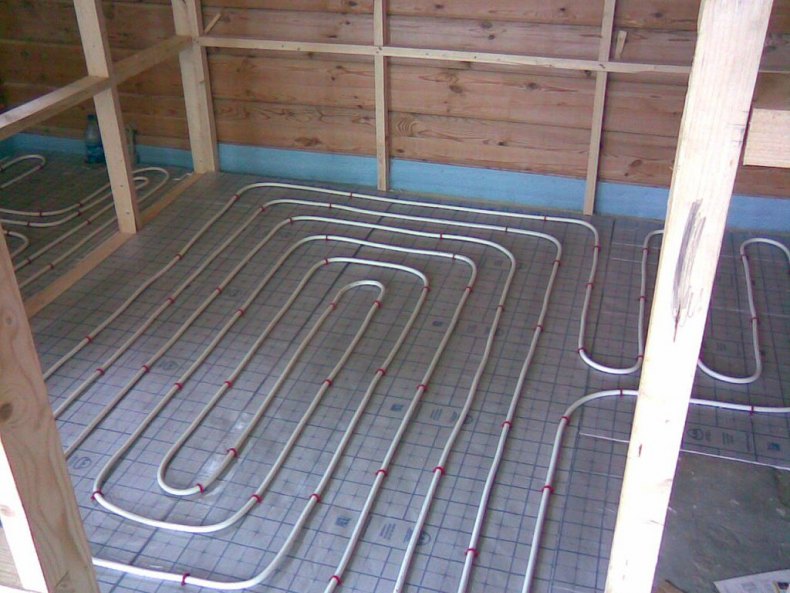

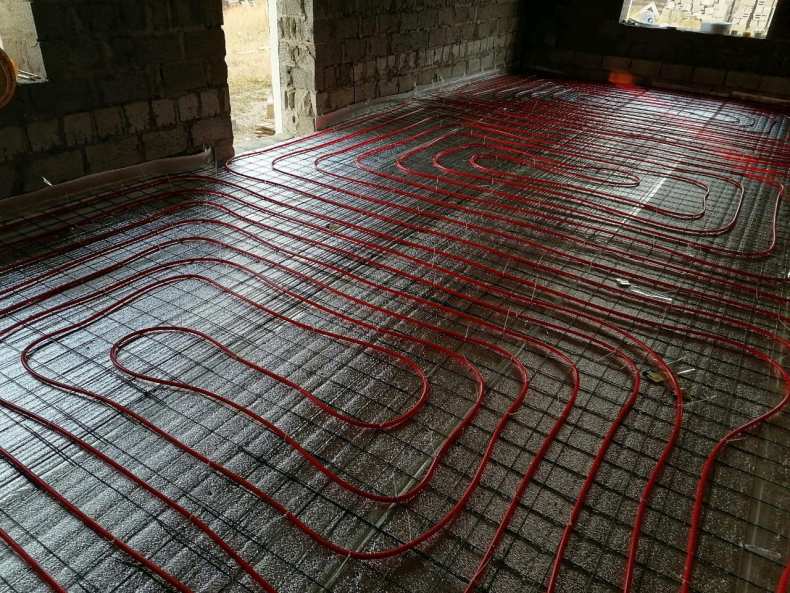

2. Более непростой для реализации тип укладки – это модель «улитка», при котором отопительные трубы сворачиваются по кругу, а поперечник каждого нового круга миниатюризируется. При схожем виде укладки напольное покрытие умеренно прогревается, и различия между различными участками комнаты нет.
Встречаются и комбинированные модели укладки труб, который относится к самым действенным методам. К примеру, по периметру комнаты укладывается «змейка», а в центре применяется «улитка». Таковой подход обеспечивает равномерный и высококачественный прогрев помещения.

Пошаговый установка теплого пола

Проведя все нужные расчеты, выбрав подабающие материалы, следует приступать конкретно к работе.

Установка теплого водяного пола имеет несколько последовательных шагов:
1. С пола снимают старенькое покрытие, если монтажные работы проводятся в доме.
2. Основание пристально осматривают на предмет наличия изъянов, сколов, выемок. По мере надобности все недостатки следует убрать, к примеру, при помощи цементного раствора.

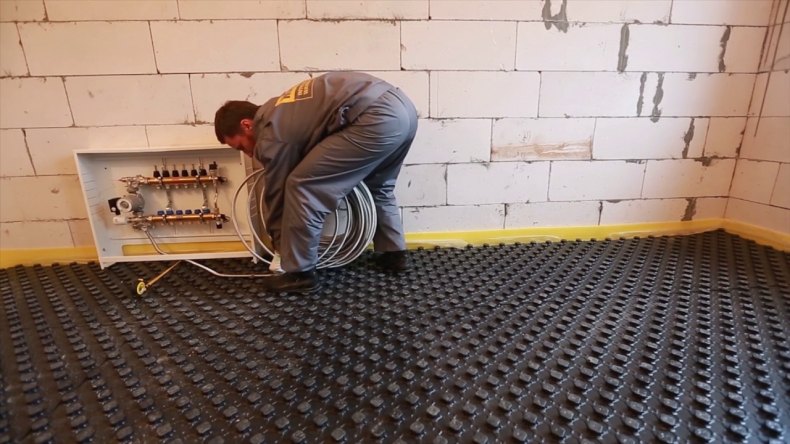

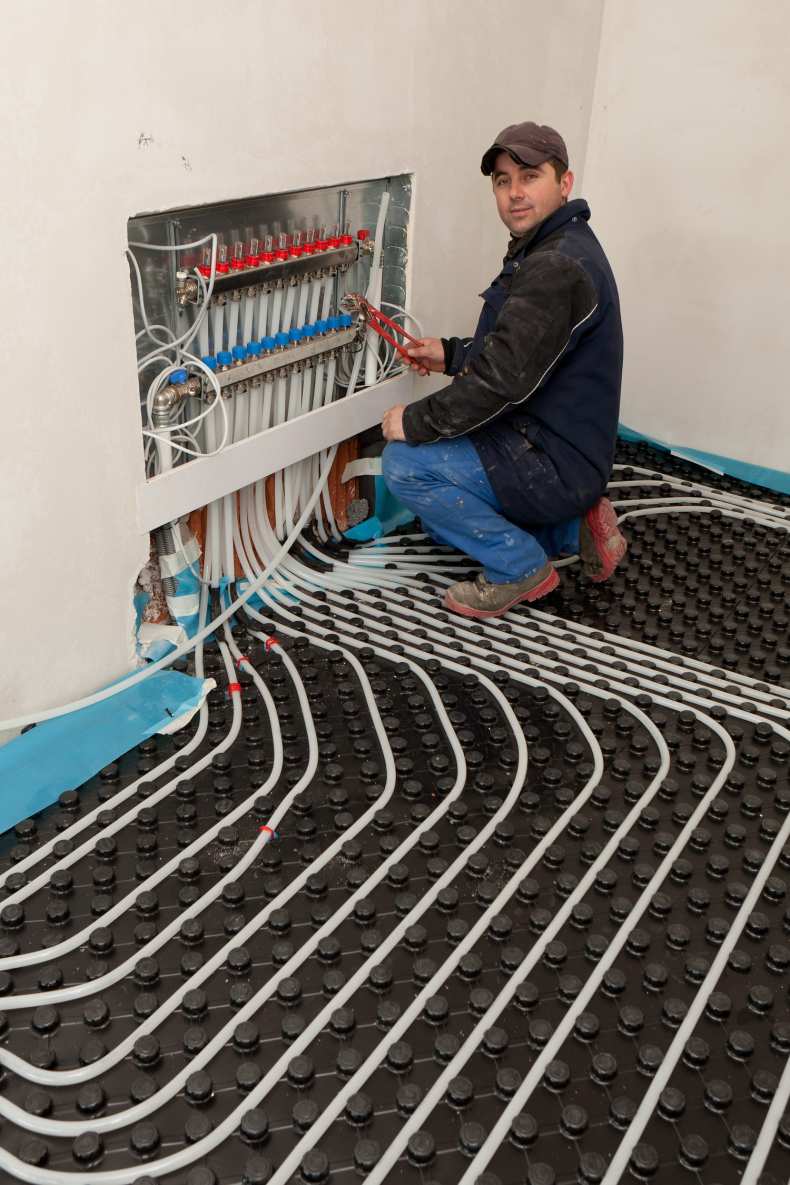

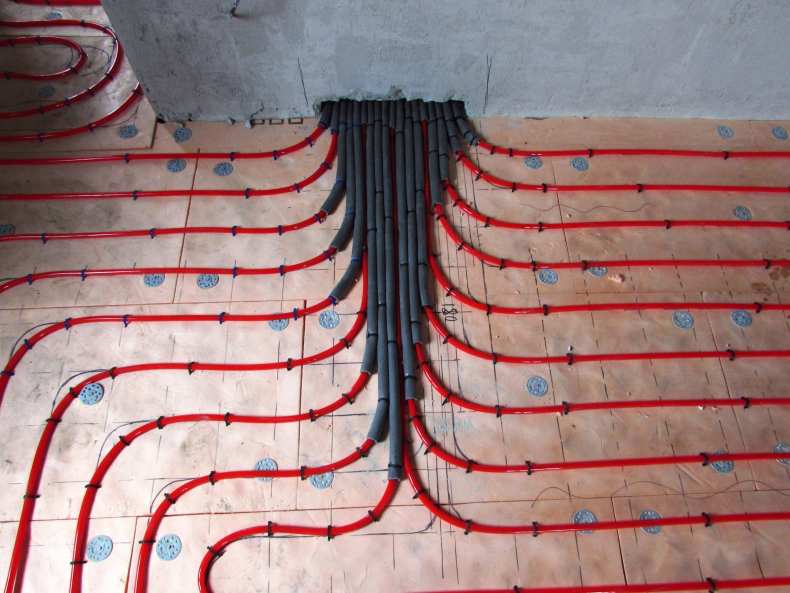

3. Отдельным шагом намечают точки установки коллекторных шифанеров, подготавливаются каналы для строй конструкций.
4. После окончания всех предварительных работ основание следует пропылесосить, дабы удалить всю пыль и остатки мусора.
5. Используя лазерный либо водяной уровень, делается разметка. Мастеру стоит отметить точки расположения незапятнанного пола.
6. Укладка полиэтиленовой пленки делается внахлест, дабы любая полоса перекрывала предшествующую ленту на 10 см. Непременно смотрят, дабы целофан входил на стенку.
7. Теплоизолятор (более нередко в виде плит) плотно соединяют между собой, дабы оставались малые полосы швов. Если планируется укладка второго слоя теплоизолятора, следует создавать установка в перпендикулярном направлении относительно первого слоя.
8. В центре каждой плиты и в местах соединений создают крепление при помощи дюбелей. Также швы закрывают строительным скотчем.

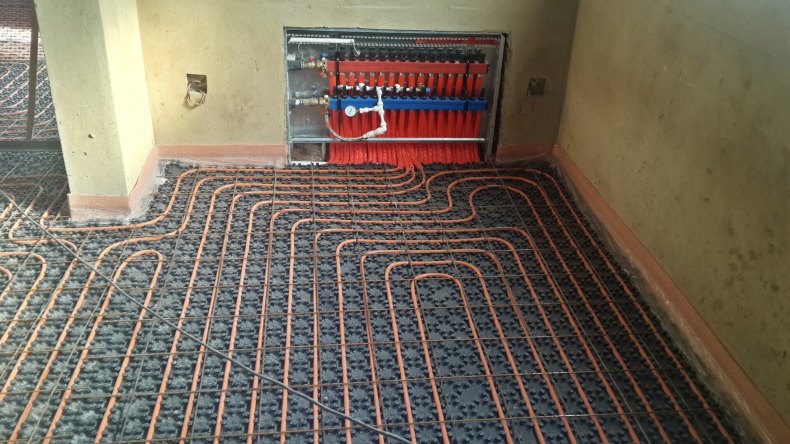

9. Самый ответственный шаг заключается в укладке отопительных труб. Раскладку контура создают в согласовании с избранной схемой. Сразу монтируют коллекторный шкаф. Раскладку труб начинают с более удаленной точки от коллектора.
10. Демпферную ленту прокладывают по периметру помещения.
11. Перед укладкой труб на них одевают теплоизоляцию, а потом укрепляют составные части контура к основанию при помощи особых скоб.

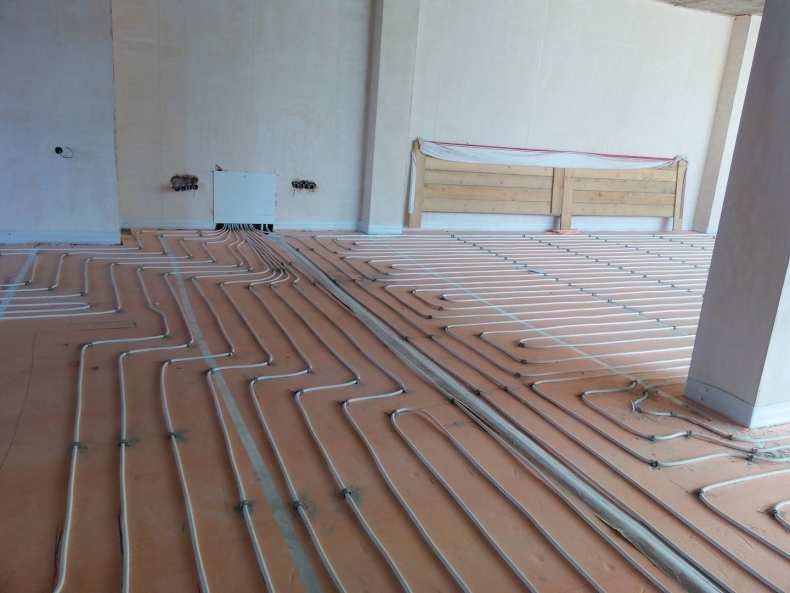

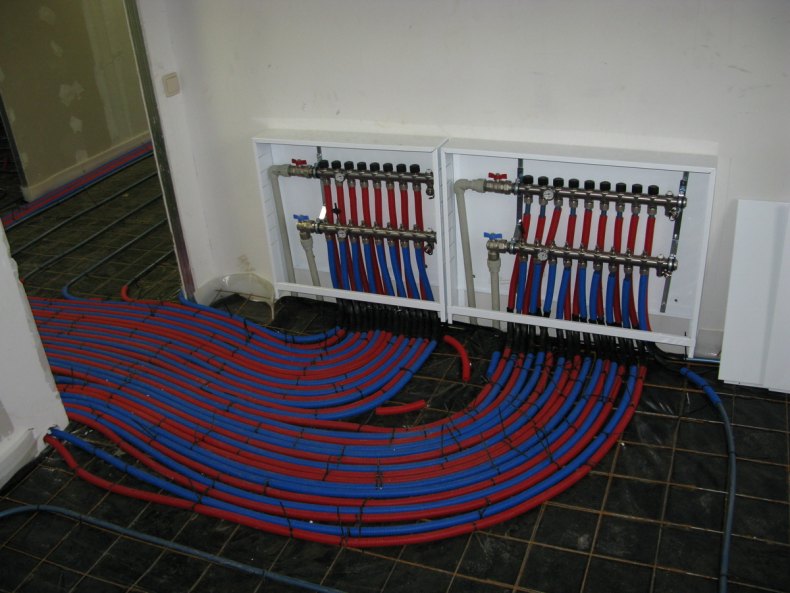

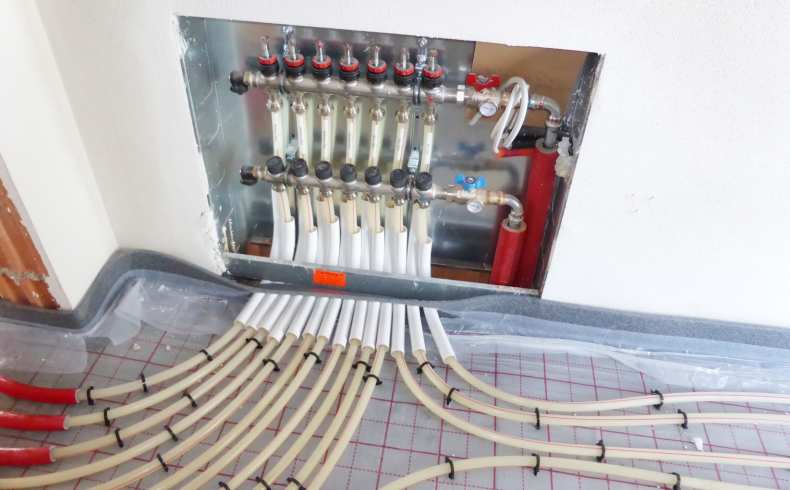

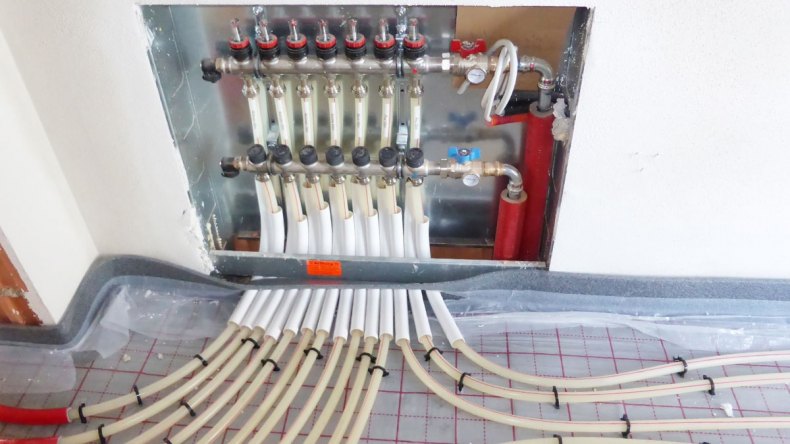

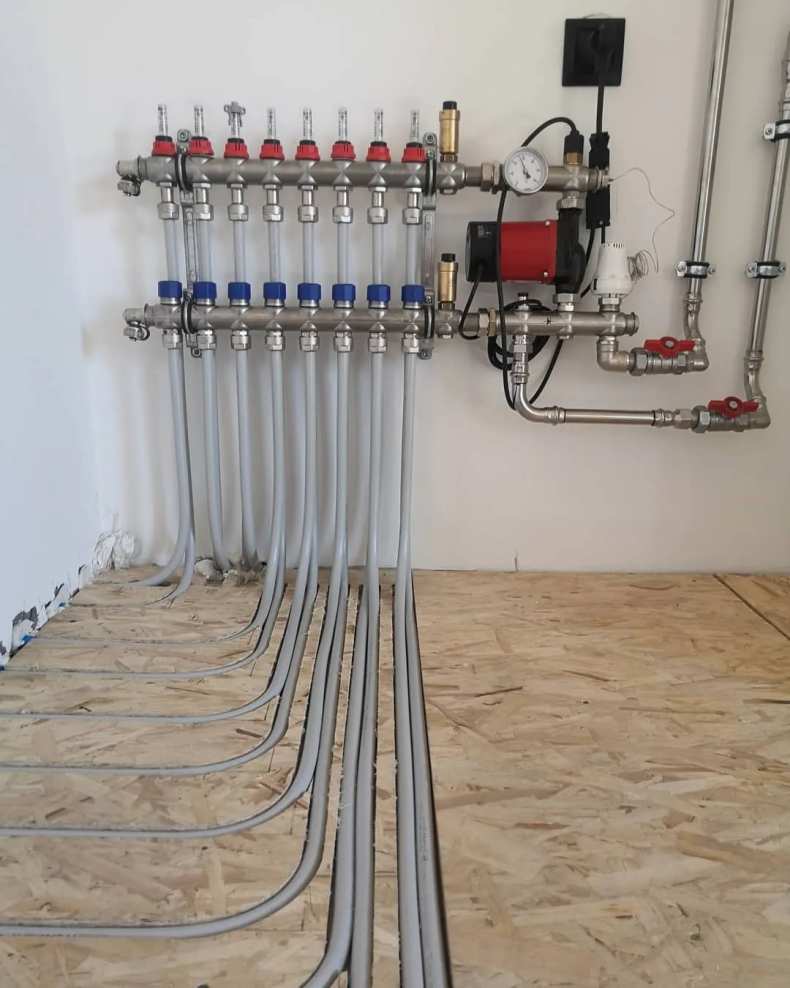

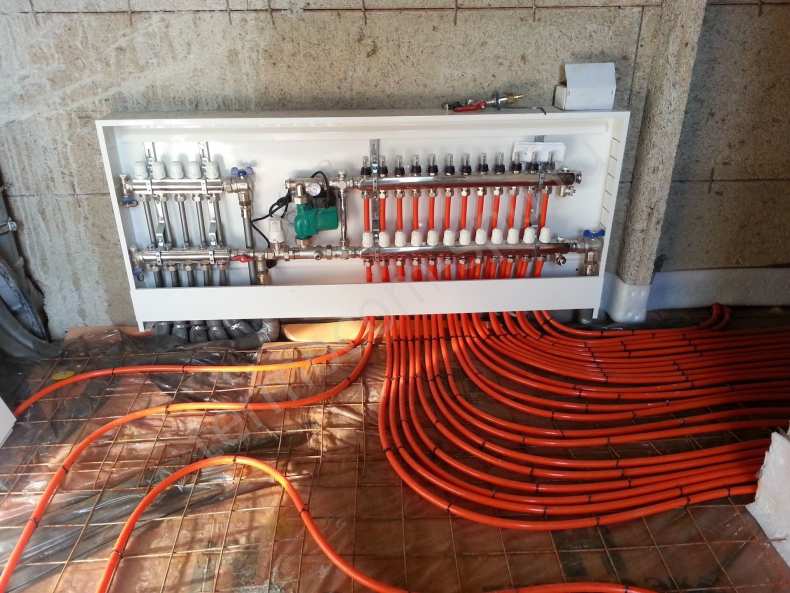

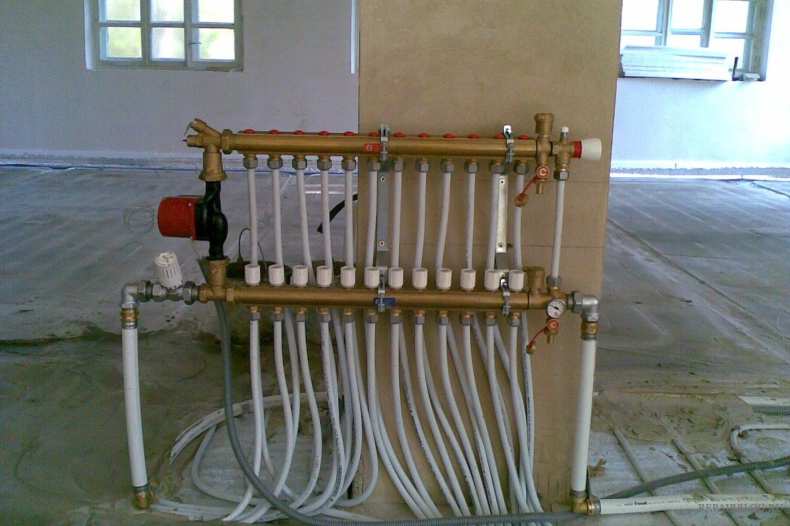

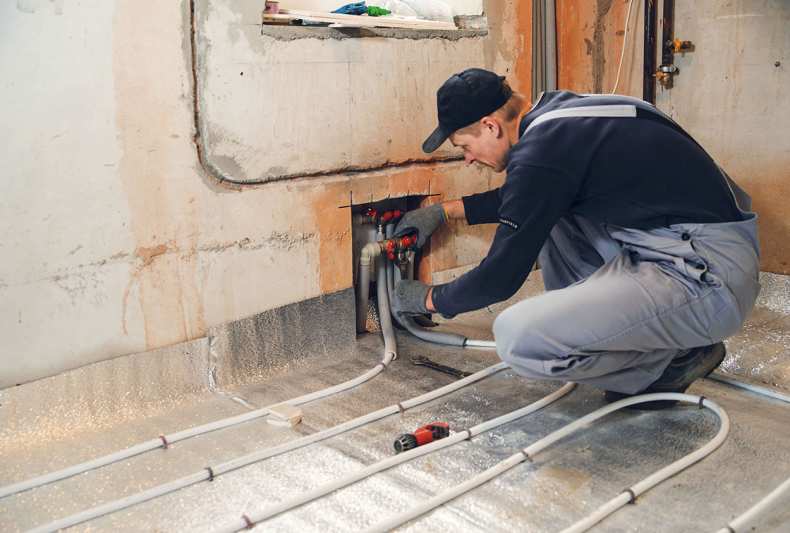

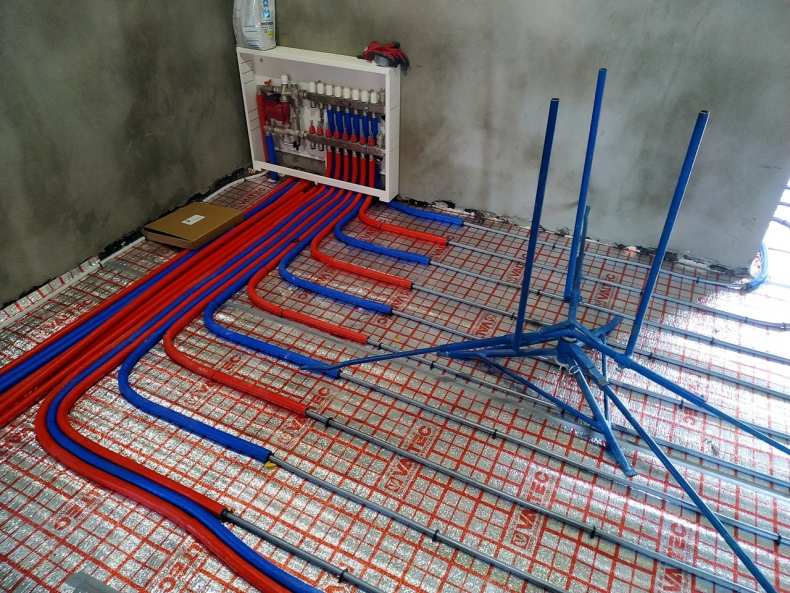

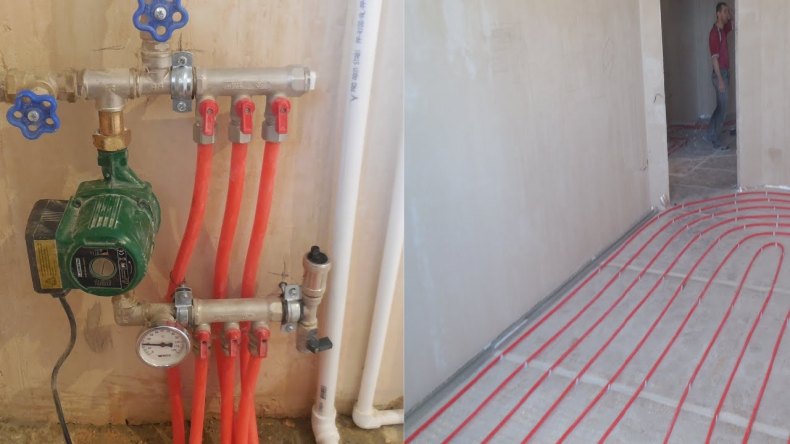

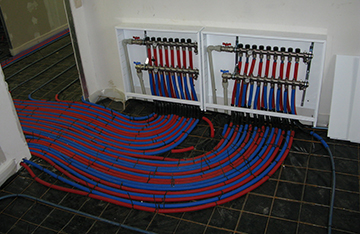

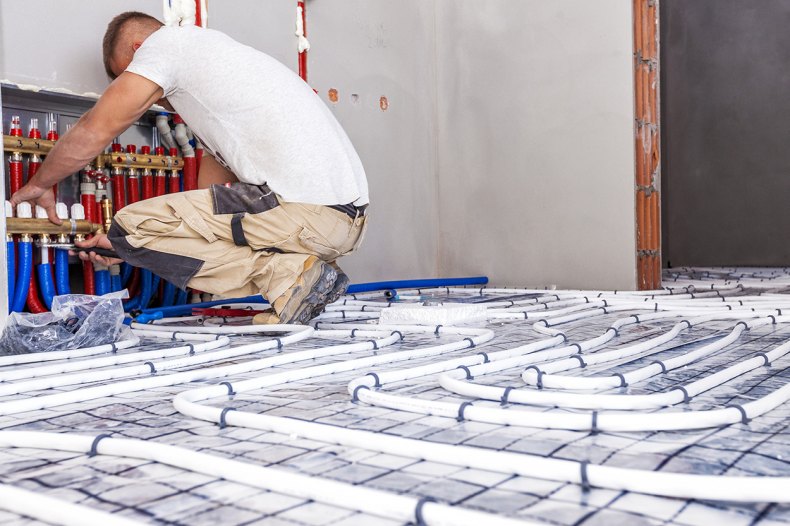

12. Трубы подключают к коллектору.

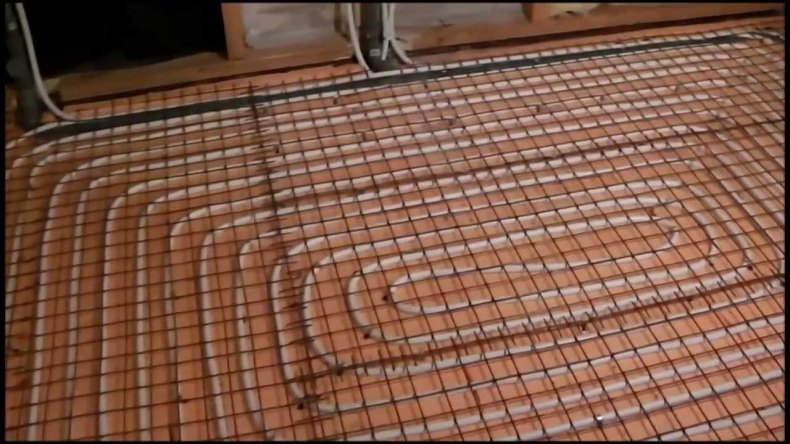

13. Поверх сформированного контура укладывают армирующую сетку, выполненную из металла либо пластика.
14. Следующим шагом готовится цементный раствор для стяжки.

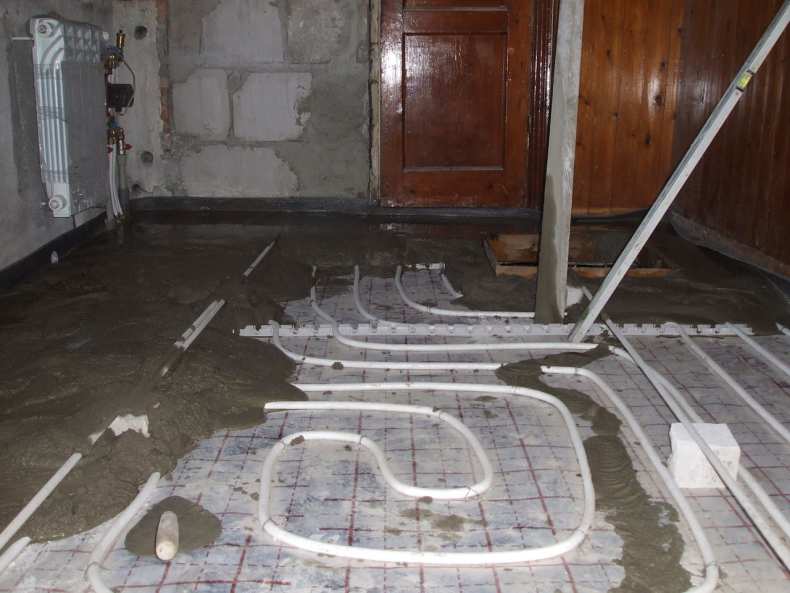

На стенках расставляют маяки на уровне незапятнанного пола. С пола убирают все излишние предметы, а потом создают заливку стяжки.

Начинают работу с самого далекого угла комнаты, и равномерно, по маякам ведут укладку раствора. В процессе работы следует часто сглаживать бетонные полосы.

Для застывания цементного раствора дается время, в течение которого нужно смачивать водой поверхность стяжки (предутверждает от возникновения трещинок). Только после полного застывания бетонного основания можно приступать к укладке финального покрытия.
