Теплый пол под плитку без стяжки

Водяной теплый пол без стяжки устанавливают в помещениях, заливка которых бетоном затруднена либо невозможна, к примеру, в домах с древесными перекрытиями, при маленькой высоте помещения, не рассчитанной на устройство обыденных теплых полов, или в помещениях, доставка бетона в которые невозможна.

Плюсы аква теплого пола без бетонной стяжки:

Легкость конструкции, позволяющая укладывать его на всех перекрытиях;
Маленькая толщина пола не заносит огромных изменений в полезную высоту помещения;
Возможность укладки финального покрытия сходу после устройства теплого пола, не надо ожидать затвердевания бетона;
Малые требования к базе. Это может быть как бетонное, так и древесное перекрытие.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки предполагает укладку труб отопления на полистирольную либо древесную базу со особыми пазами при использовании железных теплораспределительных пластинок. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финальное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые либо полиэтиленовые. Предпочтение нередко отдается последнему варианту из-за простоты укладки, низкой цены, стойкости к брутальным средам и долгого срока службы. В системе, собранной из полиэтиленовых труб, можно применять не только лишь воду, но и любые антифризы – они не оказывают на трубы разрушающего деяния.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию предварительного пола и не допускает теплопотерь в нижнем направлении. Не считая того, она обеспечивает удобство укладки труб: особые пазы либо выступы на ее высшей части позволяют уложить трубы с необходимым шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся при помощи замка. Размер плит – 500х1000 мм.

Пенополистирольная плита

Древесные модули из ОСП либо ДСП с каналами для труб. В них укладывают железные пластинки, поверх которых создают установка труб. Модули представляют собой пластинки с шириной 13, 18 либо 28 см – размер выбирается зависимо от шага укладки трубы.

Эталон древесного модуля для укладки труб

Теплораспределительные пластинки выполнены из алюминия либо покрытой цинком стали, имеют паз для укладки трубы нужного поперечника и ребра жесткости. Плоская сторона пластинок впритирку примыкает к подложке и финальному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

Теплораспределительные пластинки

Методы укладки водяного контура

До того как приступить к укладке, нужно начертить план расположения труб в помещении. Обычно каждое помещение подключают к отдельному контуру, трубу при всем этом надежнее применять цельную, без стыковок. Контур делают обычно в виде спирали (рис.1), змейки (рис.2) либо двойной змейки (рис.3). Контур «змейка» – более обычный в монтаже и экономный по расходу материала, но из-за остывания теплоносителя вероятны перепады температуры в различных зонах помещения. Потому этот метод укладки контура применяют исключительно в малеханьких помещениях, где теплоноситель не успевает значительно остыть.

Методы укладки водяного контура для теплого пола

После выполнения плана необходимо найти шаг укладки исходя из требований проекта. Для различного типа базы шаг может быть различным.

Укладка пола на полистирольную базу

Полистирол – это знакомый всем пенопласт. Он обладает неплохими тепло- и звукоизолирующими качествами, не сгнивает и длительно сохраняет свои характеристики.

Эталон укладки пола на полистирольную базу

Полистирольные плиты выпускаются с базисной шириной 30 мм. Если по расчетам нужна большая толщина, предварительный пол за ранее утепляют при помощи дополнительных полистирольных плит.
Если полистирольную базу кладут прямо на предварительный пол, его нужно выровнять, удалить весь мусор, убрать перепады и подвижность основания.
Укладывают полистирольную базу – пластинки с пазами, прямые и поворотные, соблюдая план раскладки. Такие пластинки выпускают на шаг 150 и 300 мм. Пластинки скрепляют между собой при помощи защелкивающегося замка.
Если применяются универсальные пластинки с бобышками, контур укладки труб может его можно быть более сложным, для удобства разметить маркером.
В пазы укладывают дюралевые пластинки, а в них – трубы в согласовании с планом укладки контура.
Поверх пластинок можно укладывать подложку и финальное покрытие – паркет, ламинат. Если в качестве покрытия выбрана плитка, под нее нужно уложить сухую стяжку – плиты ДСП, фанеру либо гидростойкий гипсокартон.

Древесный настильный теплый пол

В большинстве случаев таковой пол устраивают в древесных домах. Древесная система может быть собрана как на базе особых модулей, так и на реечной базе. Модульный метод укладки предполагает внедрение готовых модулей из древесной плиты с пазами для укладки труб. Реечная система осуществляется при помощи досок либо реек.

Древесный настильный пол

Древесные модули можно укладывать прямо на лаги с шагом 600 мм, между лагами нужно уложить гидроизоляцию и теплоизолятор. Модули укладывают с промежутком в 20 мм, нужным для компенсации температурного расширения. Модули сцепляют между собой при помощи стандартного защелкивающегося замка.
Для реечного метода нужен настил предварительного пола. Рейки кладут на расстоянии, достаточном для размещения труб на определенном расстоянии в согласовании с избранным контуром.
При укладке модулей либо реек соблюдают заблаговременно выполненный план раскладки.
На приготовленную систему модулей с пазами кладут железные пластинки, а в них – трубы.
Твердые финальные покрытия шириной более 10 мм можно укладывать прямо поверх железных пластинок, уложив на них мягенькую подложку для шумоизоляции.
Под укладку плитки либо линолеума теплый древесный пол нужно приготовить: уложить поверх железных пластинок плиты гипсокартона, фанеры, ДСП, закрепить их, зашпаклевать соединения. Укладку покрытия ведут обыденным методом.

Теплый настильный пол, выполненный с внедрением полистирольных либо древесных модулей, обеспечивает не только лишь подогрев помещения, но и звукоизоляцию. Срок его службы находится в зависимости от свойства монтажа и материалов, потому не стоит на них сберегать.

Сухой теплый пол: варианты конструкций водяного теплого пола без стяжки

Обычно установка водяного теплого пола сопровождается устройством бетонной стяжки, которой заливают уложенные трубы. Недочеты системы: большой вес, принужденное поднятие пола (соответственно, уменьшение высоты потолков в помещении) и повышение общего времени монтажа. Эти особенности не всегда позволяют применять влажную стяжку в производстве теплых полов. Тогда конструкцию собирают из уже готовых, листовых материалов, закладывая в «пирог» греющие трубы. Подобные системы теплого пола именуют сухими либо настильными.

Когда лучше использовать настильную конструкцию?

Условия, требующие применения сухой конструкции теплого водяного пола:

Ограничена высота помещения. К примеру, при низких потолках либо когда увеличение уровня пола не предвидено в определенном дизайнерском (строительном) решении.
Слабенькие перекрытия. Бетонная стяжка высотой 50 мм весит 250-300 кг на 1 м2, что делает значительную нагрузку на межэтажные перекрытия. В особенности это касается древесных перекрытий в срубах, щитовых и каркасных домах. Сухая система весит существенно меньше – 25-30 кг/м2.
Невозможность устройства бетонной стяжки на определенном объекте. К примеру, в квартире, на высочайшем этаже высотного дома, куда готовый бетон доставить (либо замесить необходимое количество на месте) проблематично.

Плюсы данного варианта обустройства:

высочайшая скорость монтажа из-за отсутствия «мокрых» процессов;
легкий вес (до 30 кг/м 2 ), по этому конструкция не нагружает межэтажные перекрытия и может быть применена в всех типах домов;
малая толщина (35-60 мм), мало приподнимающая уровень пола;
малые трудовые затраты при сборке;
выдерживает перепады температур;
отменная тепло- и звукоизоляция слоев сухого теплого пола;
возможность применения во временных строениях и помещениях, так как сухую конструкцию можно стремительно собрать, а потом разобрать и монтировать в другом месте.

К недочету сухого теплого пола относят то, что его элементы страшатся воды и требуют неотклонимой гидроизоляции.

Настильная система теплого пола бывает полистирольной либо древесной. В полистирольной системе в роли несущего утепляющего материала применяются полистирольные маты. В древесной – готовые модули либо полосы (рейки) из дерева либо ДСП. Поверх любого из этих оснований монтируют железные либо дюралевые пластинки с пазами, играющие роль теплораспределяющего слоя. В канавки пластинок (ламелей) укладывают греющие трубы. Завершает «пирог» несущий слой из плит ГВЛ.

Начинаете думать о системе теплого пола, но не обусловились, как избрать: водяной либо электрически? Наш материал для вас поможет разобраться в вопросе: https://pol-master.com/tepliy-pol/kakoy-pol-luchshe-vodyanoy-ili-elektricheskiy.html.

Читайте по теме: При помощи чего соединить провода

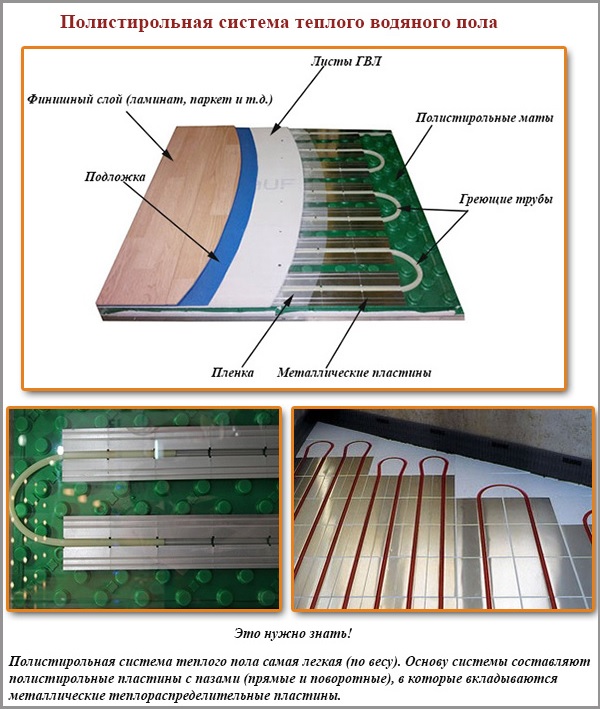

Вариант #1 — полистирольная система

Полистирольную систему можно монтировать на сплошное древесное либо бетонное основание. К примеру, на бетонные плиты либо старенькый древесный пол. Так как система очень легкая по весу, ее используют в всех видах домов, в том числе щитовых и каркасных.

Конструкция полистирольной системы

В базе конструкции лежат полистирольные плиты, в которые вкладывают теплораспределительные ламели из покрытой цинком стали либо алюминия. В пазы пластинок монтируют нагревательные трубы. Твердость конструкции присваивают 2 финальных слоя листов ГВЛ, уложенных в шахматном порядке. Малая высота полистирольной системы составляет 50 мм (сравните: малая высота бетонной конструкции теплого пола – 80 мм).

Полистирольные плиты, используемые в системе, могут быть гладкими либо иметь выступы-бобышки.

Гладкие полистирольные плиты – это или обыденный пенопласт с завышенной плотностью (ПСБ-С-35 либо ПСБ-С-50), или экструдированный полистирол (к примеру, пеноплекс). Для систем сухого теплого пола применяют листы шириной 10-40 мм. Так как вначале эти плиты гладкие, для укладки в их толщу теплораспределительных пластинок, делают ручное вырезание пазов.

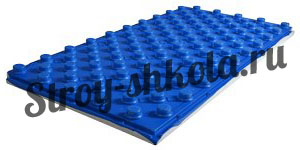

Полистирольные маты с выступами-бобышками больше подходят для сооружения сухого теплого пола. На их поверхности размещены выступы в виде кубиков либо цилиндров высотой 20-25 мм. В место между ними закладывают железные пластинки с трубами. Благодаря выступам, пластинки и трубы накрепко фиксируются на матах, не сдвигаясь в процессе использования. На боковых поверхностях матов предусмотрены особые монтажные замки, дозволяющие соединять элементы в одно сплошное поле. Для упрощения подгонки матов друг к другу, на швы нанесена разметочная линейка.

Очередной важный элемент полистирольной настильной системы – железные пластинки. Они могут быть сделаны из алюминия либо покрытой цинком стали. Пластинки, перенимая тепло от греющих труб, передают его на финальное покрытие пола. Благодаря этому создается сплошное термическое поле, пол греется умеренно.

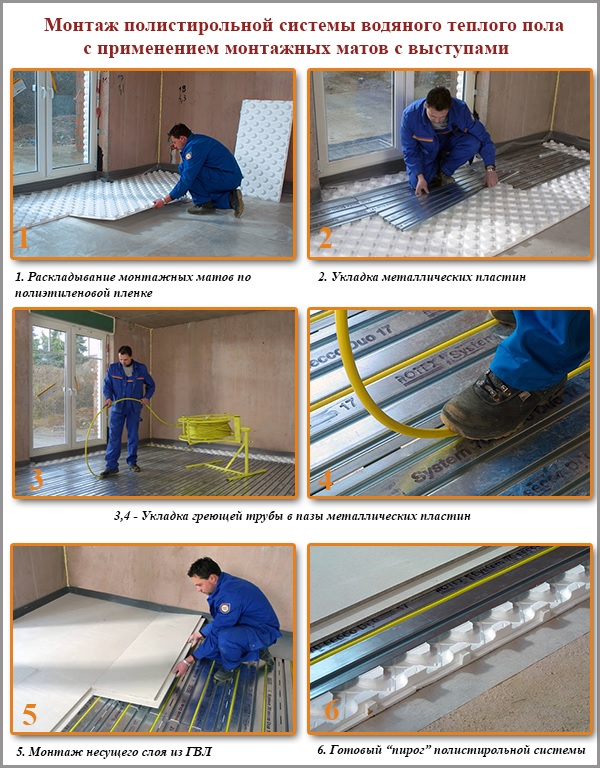

Установка теплого пола на полистирольных матах с выступами

Метод сотворения полистирольной конструкции таковой:

Поверхность пола очищают от мусора.
Сглаживают поверхность при превышении допустимой нормы перепада уровня пола (2 мм/м.п.) Несовершенства бетонных плит избавляют средством узкой стяжки, древесные полы перебирают и поновой стягивают.
На ровненькой поверхности раскладывают полиэтиленовую пленку шириной от 200 мкр. Полотна располагают внахлест на 10 см. Соединения фиксируют скотчем. Полиэтиленовая пленка обладает качествами гидроизолятора, защищающего теплоизоляционный полистирольный слой от воды.
По периметру комнаты, вплотную к стенкам, укладывают демпферную ленту – для компенсации вероятного расширения конструкции от термических нагрузок.
На пленке раскладывают монтажные маты, соединяя их по замковой системе. При маленькой толщине матов соединения дополнительно промазывают клеем – для наилучшей фиксации.
Между выступами на матах укладывают железные пластинки.
В пазы пластинок закладывают греющие трубы. В местах извивов трубы, где она выходит из пластинки и опирается лишь на полистирол, под трубу лучше подсунуть полиэтиленовую пленку. Это дозволит избежать скрипов конструкции пола при его эксплуатации.
Поверх системы укладывают 2-ой слой полиэтиленовой пленки.
Для окончания конструкции, полистирольные маты с трубами покрывают листами ГВЛ в 2 слоя. Рекомендуемая толщина – 10 мм. Плиты укладывают и проклеивают в соединениях клеем ПВА. 2-ой слой укладывают на 1-ый в шахматном порядке, дабы избежать совпадения соединений. Скрепление слоев между собой происходит средством шурупов.

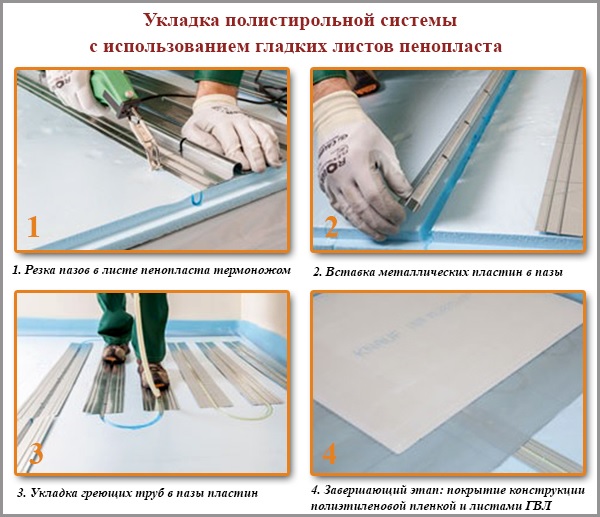

Установка пола с внедрением гладких полистирольных плит

При использовании гладких плит пазы на их поверхности для укладки труб вырезают без помощи других с помощью термоножа (в продаже он может называться устройством для вырезания пазов).

В целом, метод монтажа теплого сухого пола с внедрением гладких плит ничем не отличается от аналогичного процесса с применением матов с бобышками. Не считая того, что сформировывать пазы придется своими руками.

Сначала на полиэтиленовую пленку укладывают полистирольные плиты. Термоножом на поверхности плит вырезают гнутые каналы. Уложив на плиту пластинку, по ее ребру проводят термоножом и вырезают 1-ый желоб. Защелкивают в нем пластинку. Впритирку к первому ряду укладывают вторую пластинку и проводят ножиком уже по ее краю. Таким макаром ряды получаются строго параллельные, а шаг – однообразный. Средний расход пластинок – 5,5 шт/м2.

В вырезанные пазы вкладывают греющие трубы. Следующие слои – водоизоляционная пленка, ГВЛ и финальный настил – монтируют так же, как в предшествующей конструкции.

Узнаваемый технический термин «пенополистирол» соединяет воединыжды несколько разновидностей теплоизоляционных товаров. Отличаются они по чертам, сферам использования и методам укладки. В следующем материале поможем для вас разобраться, что лучше приобрести для обустройства теплого пола с определенными техническими данными: https://pol-master.com/tepliy-pol/penopolistirol-dlya-teplogo-pola.html.

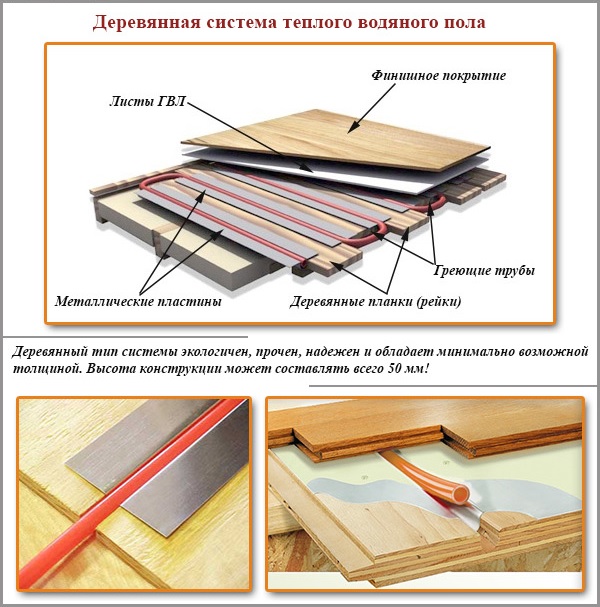

Вариант #2 — древесная система

Эта система в особенности популярна в древесных домах, с перекрытиями на опорах. Есть конструкции 2-ух типов: реечного и модульного.

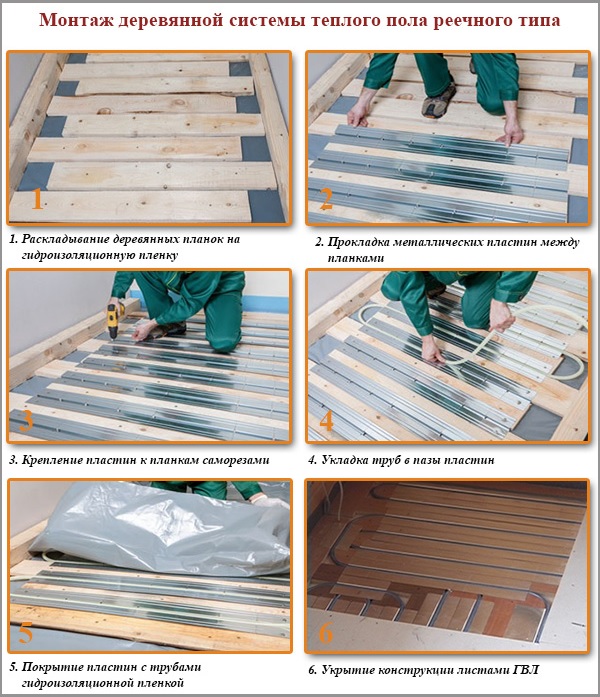

Реечная древесная система

В древесной системе реечного типа роль опорного слоя играют рейки, вырезанные из досок, ДСП, МДФ либо гидростойкой фанеры. Следует применять изделия шириной от 20 мм, влажность которых не превосходит 10%.

Из древесных плит вырезают полосы. Для шага труб 150 мм ширина полос должна составлять 130 мм, для шага 200 мм – 180 мм, для шага 300 мм – 280 мм. Из них и будет составляться опорный слой для труб, который укладывают на старенькый древесный пол либо лаги. В последнем случае можно «сэкономить» на высоте конструкции пола до 20 мм.

Установка древесной системы осуществляется по следующей схеме:

Несущая поверхность очищается, выравнивается. Допускаются выпуклости менее 2 мм на 1 м.п. пола. При превышении этой нормы пол подлежит выравниванию.
Для гидро- и пароизоляции на полу раскладывают целофан шириной 200 мкр.
По стенкам помещения прокладывают демпферную ленту.
На лаги либо сплошную древесную поверхность укладывают вырезанные планки и закрепляют их при помощи шурупов. Раскладку ведут поперек опорных досок либо лаг, строго по плану расположения греющих труб. Сначала, в согласовании с планом, на пол переносят контуры греющих труб, а потом эти контуры с 2-ух сторон обкладывают древесными опорными планками. Зазор между планками должен составлять 20 мм. Там, где по плану идет закругление трубы, лучше закруглить и опорные планки.
Между планками вкладывают опорные пластинки с пазами, закрепляя их на древесных планках саморезами. Дабы умеренно прогревался весь пол, нужно разложить пластинки на 80% его площади.
Греющие трубы вкладывают в пазы пластинок без дополнительной фиксации. Дабы установка проводился проще, рекомендуется на стадии проектирования запланировать укладку труб «змейкой», а не «улиткой».
Планки с греющими трубами накрывают полиэтиленом шириной 100-200 мкн. В этом случае этот слой играет роль акустической защиты, предотвращающей возникновение звуковых эффектов во время нагревания и остывания труб.
На пленку укладывают листы ГВЛ шириной 10 мм в 2 слоя, закрепляя их между собой шурупами. Этот слой является несущим и опорным для финального напольного покрытия.

Теплый пол очень комфортен и практичен, но сама установка системы не так сложна, как верный подбор напольного покрытия для нее. Поможем разобраться в вопросе и не допустить ошибок в статье: https://pol-master.com/tepliy-pol/pokrytie-dlya-teplogo-pola.html.

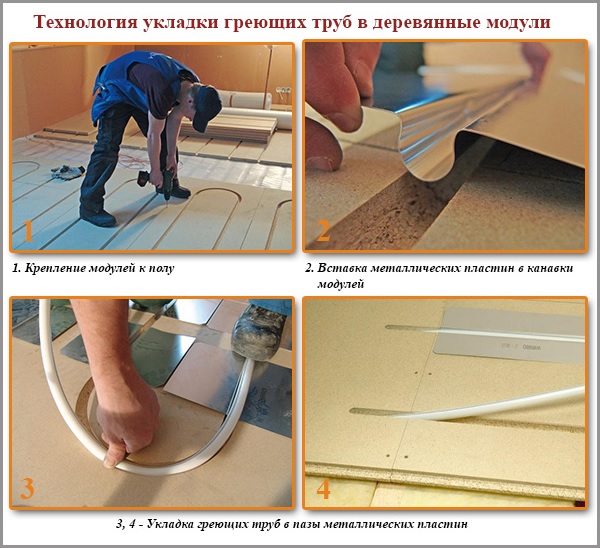

Модульная древесная система

При сборке модульной системы, греющие трубы укладывают не между рейками, а в вырезанные канавки особых модулей – квадратных плит из ДСП.

Система может устанавливаться на старенькое древесное покрытие либо на сходу на лаги. Сплошное покрытие достигается, благодаря замковому соединению модулей.

Установка модульной системы осуществляется так же, как и при использовании планок в реечной конструкции. Но в данном случае процесс осуществляется проще и резвее, так как пазы в модулях уже вырезаны, не требуют расчетов и формирования.

Финальная отделка

Полистирольная и древесная конструкции теплого пола заканчиваются несущим слоем ГВЛ. Поверх него укладывается финальное покрытие: ламинат, паркет, линолеум, ковролин, плитка. Выбранное покрытие обязано иметь маркировку, разрешающую его внедрение в системе теплого пола. При выборе глиняной плитки нужно дополнить конструкцию сухого теплого пола еще одним слоем ГВЛ, который приклеивается к предшествующему слою при помощи ПВА.
