Невзирая на сложность и трудозатратность процесса укладки теплого электрического пола под плитку, выполнить работу может человек, имеющий малые познания в этой области. Дабы своими руками уложить термоматы либо нагревательный кабель, нужно ознакомиться с подробной схемой подключения и выяснить, как верно выполнить теплый пол под плитку.
Выбор рационального варианта
Подогревать напольное покрытие можно при помощи нагревательного кабеля либо термомата. Каждому варианту присущи свои плюсы и недочеты, о которых следует выяснить, до того как отчаливать в магазин.
Кабельный электрический теплый пол отличается более низкой ценой, но верно высчитать длину кабеля и выполнить его установка довольно трудно. Не считая того укладка кабельного теплого пола под плитку подразумевает установка более толстой стяжки пола, что приведет к уменьшению высоты комнаты.
Нагревательный мат – это улучшенная версия проводника, потому обладает большенными преимуществами. Из особенностей конструкции можно выделить размещение кабеля на специальной сетке из стекловолоконной ткани с ровненьким шагом между витками.
Одним из преимуществ термомата является обычной расчет материала, для этого довольно знать площадь помещения. По этому параметру в спец магазине получают рулон подходящего размера.
Установка теплого электрического пола
Укладка кабеля и матов осуществляется по одинаковой схеме, отличаются только главные процессы. При всем этом очень принципиально осознавать, как верно установить теплый пол под плитку.
Подготовка поверхности
Для высококачественного выполнения монтажных работ следует пристально отнестись к шагу подготовки поверхности.
- Старенькое покрытие убирают и очищают поверхность от мусора, грязищи и пыли.
- При наличии неровностей делают предварительную стяжку пола. Для этого сглаживают поверхность веществом, толщина которого может составлять около 7 см.

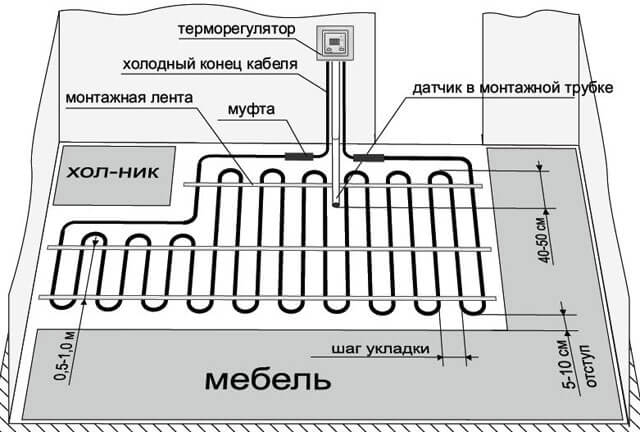

Составление схемы укладки — как лучше уложить теплый пол
Схема подключения электрического теплого пола нужна для правильного размещения нагревательного мата либо кабеля. Ее составляют перед тем, как смонтировать теплый пол под плитку и выполнить расчет нужного количества материалов.
При составлении схемы нужно придерживаться следующих советов:
- Расстояние от стенок до контура теплого пола должно составлять не меньше 10 см.
- Нельзя располагать материал под мебелью без ножек либо домашней техникой. В данном случае отдаваемое тепло будет ворачиваться назад, что станет предпосылкой перегрева проводника и его выхода из строя.
- Укладка может производиться не только лишь прямолинейно. Подрезание отдельных участков сетки позволяет навести дорожку в подходящую сторону. В итоге обогревается определенный участок, что содействует сокращению расходов на электроэнергию.
Правила выполнения расчетов
Перед тем как укладывать электрический теплый пол под плитку своими руками нужно выполнить правильные расчеты:
- Если система будет употребляться как основное отопление, то для подогрева площади в 1 кв. м. нужен нагреватель мощностью 140-180 Вт.
- Если теплый пол будет употребляться для дополнительного подогрева, то можно применять нагреватель мощностью от 80 Вт.
В обоих случаях во внимание принимается качество термоизоляции помещения.
При выполнении расчетов нужно вычислить полезную площадь помещения. Для этого длину комнаты помножить на ее ширину и отнять площадь, которую занимает домашняя техника и мебель без ножек. Потом в согласовании с приобретенными значениями высчитывают суммарную мощность нагревательного элемента и его длину. Зависимо от производителя мощность 1 метра нагревательного кабеля составляет 16-21 Вт.
Выбор нагревательных матов проходит по аналогичному принципу, также учитывается нужная площадь помещения и суммарная мощность. Для крепления термоматов к бетонной стяжке нужна дополнительное приобретение специальной монтажной ленты.
Проверка проводки
Перед тем как постелить теплый пол под кафель следует проверить работоспособность старенькой проводки. Ведь для подогрева помещения большой площади нужен мощнейший нагреватель, который в процессе работы будет оказывать значительную нагрузку на проводку. Потому принципиально верно найти сечение кабеля и выяснить соответствует ли он новейшей системе подогрева.
По мере надобности проводку в помещении следует поменять на более мощнейший вариант. Не считая того дополнительно устанавливают надлежащие УЗО и автоматические выключатели.

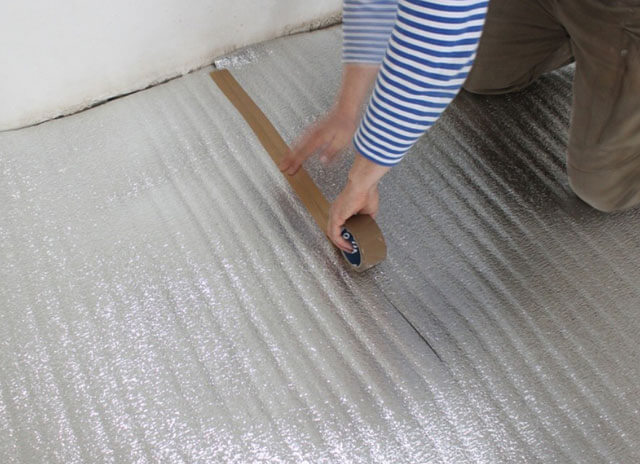

Как верно класть теплоизолятор на пол под плитку
Первым шагом конкретного монтажа нагревательных частей является утепление пола. От свойства выполняемой работы зависит эффективность работы всей системы и экономичность ее применения. Большей популярностью посреди теплоизоляционных материалов, применяемых для системы теплого пола, пользуется пенофол. Этот рулонный теплоизолятор имеет самоклеящийся слой и фольгированное покрытие. Для утепления материал раскатывают и приклеивают на поверхности, места соединений проклеивают фольгированным скотчем. Для роста теплоизоляционных черт помещения делают нахлест пенофола на стенки в несколько см.
После укладки теплоизолятора в нижней части стенок по периметру помещения проклеивают демпферную ленту. Она компенсирует расширение напольного покрытия при нагревании.
Поверх теплоизоляционного материала укладывают железную сетку, дабы предупредить соприкосновение нагревательного элемента с теплоизолятором и упростить укладку теплого пола под плитку.
Установка контрольных устройств

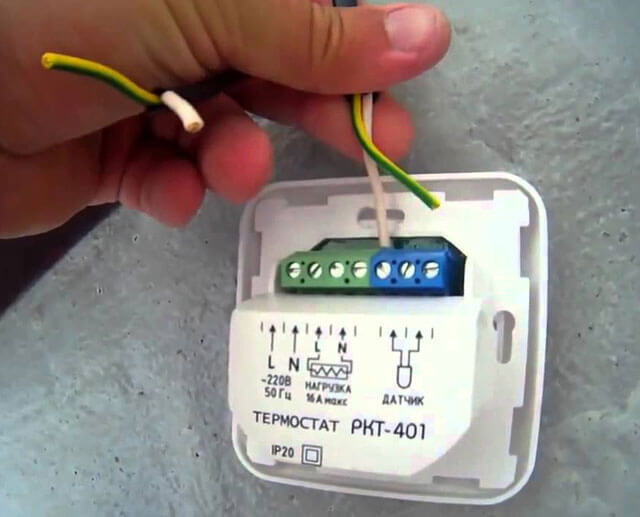

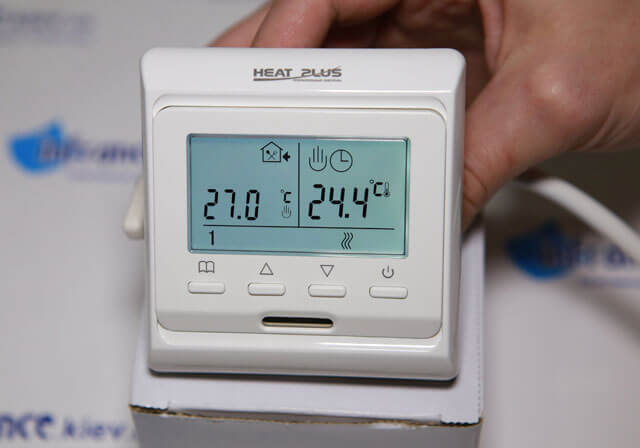

Держать под контролем работу и управлять системой помогают особые приборы: термостат и температурный датчик. Термостат может быть механическим либо электронным, с его помощью задается определенный температурный режим и время включения и выключения системы. Это устройство располагают в конкретной близости к розеткам, монтируя в стенке.

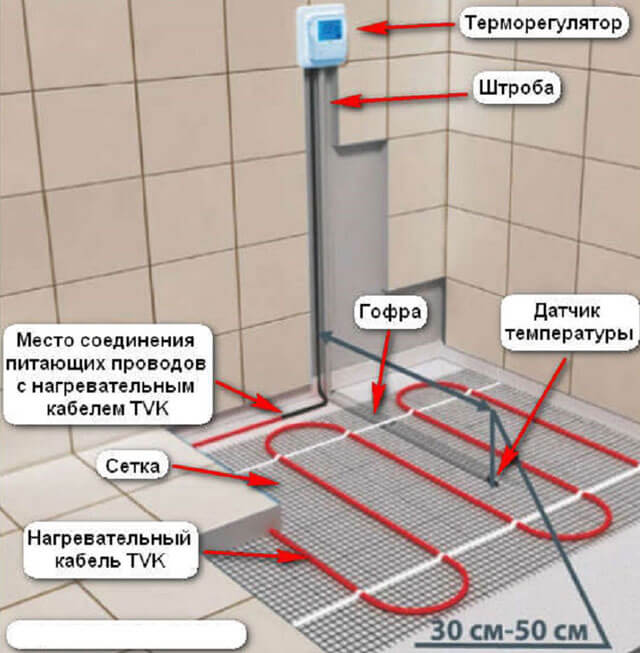

Датчики температуры рекомендуется располагать на полу. Для установки этого устройства в стенке от термостата к месту контроля температуры штробят вертикальное отверстие, куда укладывают датчик, за ранее помещенный в гофрированную изоляционную трубу. Место контроля нужно избрать между витками нагревателя.
Внедрение гофры дает возможность избежать неожиданных повреждений датчика. Не считая того такая конструкция обеспечивает резвый доступ на случай аварийной ситуации. Один конец гофрированной трубы размещается в бетонной стяжке, потому есть риск попадания раствора вовнутрь. Дабы избежать этого конец гофры заливают герметиком.
Контрольные измерения
Перед укладкой кабеля теплого пола под плитку рекомендуется проверить сопротивление, значение которого должно соответствовать паспортным данным либо иметь отклонение не больше 10%. При обычных показателях можно приступать к монтажу теплого электрического пола.
Фиксация нагревательных кабелей либо матов
После полной подготовки поверхности можно приступать к укладке и закреплению кабеля либо нагревательных матов и конкретному решению вопроса, как стелить теплый пол под плитку.

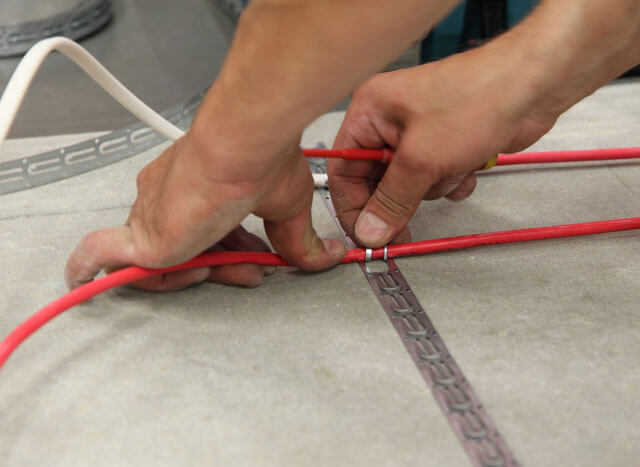

Укреплять кабель можно при помощи монтажной ленты и особых пластмассовых хомутов. Внедрение этих частей позволяет резвее и проще выполнить фиксацию нагревательного кабеля. В процессе укладки нужно выдерживать однообразное расстояние между витками, в неприятном случае пол будет греться неравномерно.
В нагревательных матах между витками выдержан определенный шаг, потому их установка осуществляется намного проще и резвее. Довольно только расположить материал согласно составленной схеме и верно выполнить подключение к термостату.
После фиксации нагревательного элемента на полу нужно протестировать работу системы и измерить сопротивление при помощи мультимера. Приобретенные показания должны соответствовать тем, что были зафиксированы перед укладкой материала.
Стяжка
Одним из шагов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для изготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:
- Песок — 4 части.
- Цемент — 1 часть.
- Щебень — 5 часть.
- Вода – 0,6 части.
Кроме этого нужна добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.
Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, зачем в большинстве случаев нужна около месяца. Не допускается раннее включение системы.
Следует держать в голове, что стяжку делают только при использовании нагревательного кабеля. На термоматы можно сходу наносить клеевой состав для плитки.

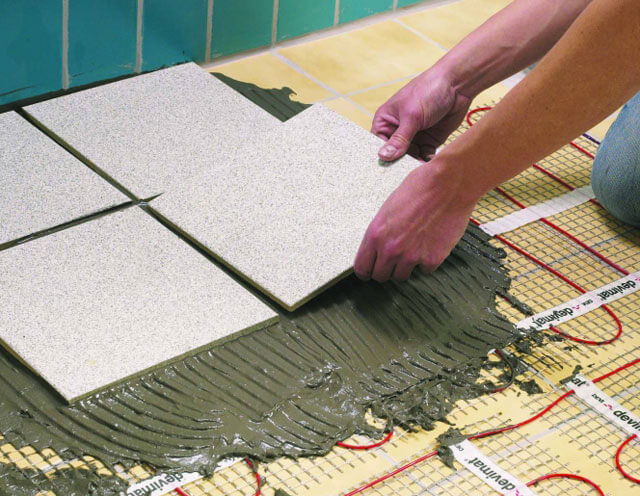

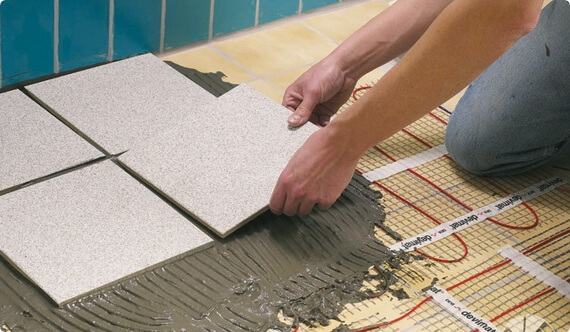

Отделка пола плиткой
Укладку плитки можно начинать после того, как схватится стяжка, обычно для этого довольно 2-3 дней. Но делать работу должен проф плиточник, который обеспечит правильную посадку плитки и сделает поверхность горизонтальной. Для укладки плитки на теплый электрический пол нужно применять особый клей.
На этом процесс монтажа электрического теплого пола под плитку считается завершенным. Все работы можно выполнить без помощи других, если следовать аннотации, как верно уложить теплый пол под плитку.
Как выполнить укладку теплого пола под плитку – пошаговое управление по монтажу электрического кабельного пола
Установка электрического теплого пола: разработка укладки своими руками
Население интенсивно осваивает разные методы подогрева жилья, и без помощи других их устанавливает. Домашний мастер для сотворения комфортабельной атмосферы у себя дома может без помощи других выполнить установка электрического теплого пола. Данное мероприятие обеспечивает другой подход к отоплению, и сберегает семейные деньги.
Электрические полы можно устраивать в пригородных домах, обыденных квартирах и квартирах с персональной системой отопления. Их устраивают в отдельных комнатах по выбору обладателя. Процесс сотворения пола начинается с выбора основного нагревательного элемента, который ляжет в базу конструкции.
Избираем теплый пол
Существует два типа нагревательных частей, которые определяют тип электрического пола. По обозначенному признаку полы делятся на:
- Кабельные полы, когда подогрев обеспечивает нагревательный кабель, уложенный раздельно либо в термомат;
- Пленочные полы, когда нагрев обеспечивает особенная пленка.
Аспектами выбора для нас выступают:
- Планируется ли применять пол в качестве основного источника подогрева, либо дополнительного;
- Какое напольное покрытие планируется для укладки поверх нагревательных частей;
- Состояние перекрытий и общая высота помещения.
Выбор электрического теплого пола делается под определенный тип покрытия.
Под древесный пол, ковролин, паркет либо ламинат рекомендуется монтировать пол на базе пленки. Инфракрасные лучи отлично попадают через эти материалы и просто прогревают место пола.
Под керамогранит, также глиняную плитку устраивают пол из нагревающего кабеля либо нагревательных матов.

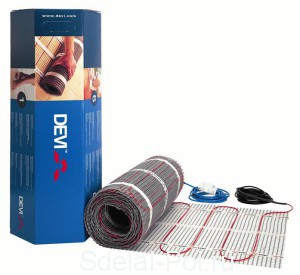

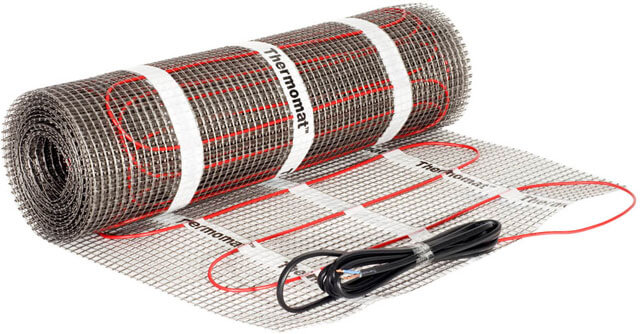

Нагревательный мат
Выбор кабеля либо термомата определяется тем, на какую высоту можно поднять пол. Самый толстый теплый пол – кабельный. Потому на этажах, начиная со второго и выше, следует оценить состояние перекрытий и высоту потолка. Кабель укладывается только при самых подходящих показателях. Во всех других случаях используем термоматы.
Расчет
Принципиальный показатель, характеризующий электрический теплый пол – мощность. Когда выбор основного материала произведен, делается расчет мощности. Для его определения применяется показатель полезной обогреваемой площади. Если пол планируется под основную систему подогрева, показатель полезной площади составляет 70 – 80% от общей. Если под дополнительную систему подогрева, нужная площадь – 50 — 65%.
Усредненный показатель мощности нагреваемого пола принят:
- Для дополнительного варианта отопления – 140 Вт на квадратный метр;
- Для основного варианта отопления – 180 Вт на квадратный метр.
Перемножаем обозначенные значения на показатель полезной площади определенного помещения, и тем производим расчет электрического теплого пола.

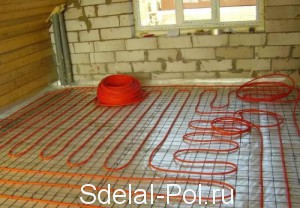

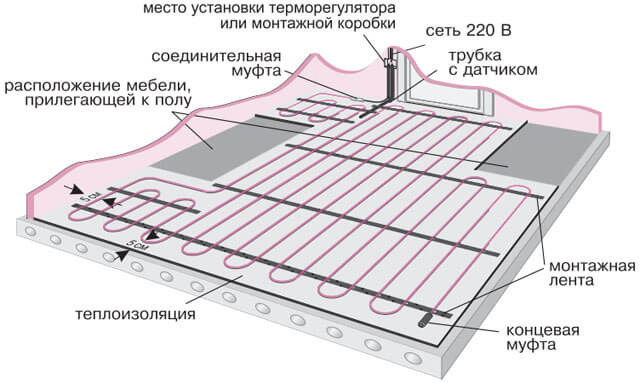

Пример укладки кабельного пола
Для более четких расчетов можно пользоваться спец калькулятором на направленных на определенную тематику строй интернет — страничках. Там вы вводите индивидуальные характеристики, и программка производит автоматический подсчет.
Подготовка монтажа
Процедура подготовки начинается с комплекса работ по созданию основания. Удаляется прежнее половое покрытие, делается кропотливая чистка поверхности с помощью промышленного пылесоса. Недостатки заделываются веществом самовыравнивающейся консистенции.
Полы с обогревом электрические укладываются на теплоизолирующий материал. Материал избираем вспененный, не меньше 3 мм шириной, на металлизированной базе. Полосы изоляции укладываем фольгированной стороной вниз на куски двухстороннего скотча. Кусочки термоизоляции соединяем обыденным скотчем.
Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель. Вниз по стенке от коробки заготавливаем канавку под соединение с нагревательным кабелем.
При устройстве пола из кабеля поверхность термоизоляции застилаем армирующей сетью. Для укладки нагревательных матов сетка не нужна.
Укладка нагревательного элемента сначала размечается на схеме. На листе бумаги размечается место, куда планируется уложить кабель либо маты. Из схемы исключается место, где будет стоять томные предметы мебели.
Схема повторяется уже по поверхности пола. Разметку производим полосами броского скотча. На ее базе создается электрическая схема теплого пола. При затруднении с созданием плана раскладки, рекомендуется поглядеть примеры подобных работ в вебе.
Установка
Разработка укладки электрического теплого пола просит четкого соблюдения инструкций.
Кабель укладывается аккуратненько по линиям разметки. Не допускается перегибание кабеля. Крепление кабеля к армирующей сетке производим специальной лентой, или клипсами. Укладка делается по размеченным линиям. В процессе укладки маты нарезаются так, дабы отделилась база, а кабель остался целым. Маты закрепляются на термоизоляционной базе с помощью специальной ленты.

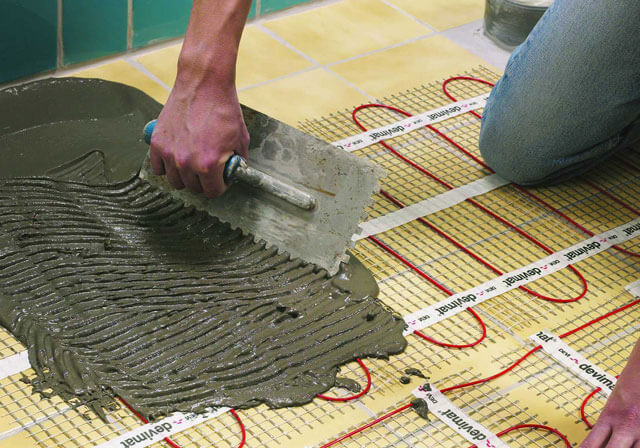

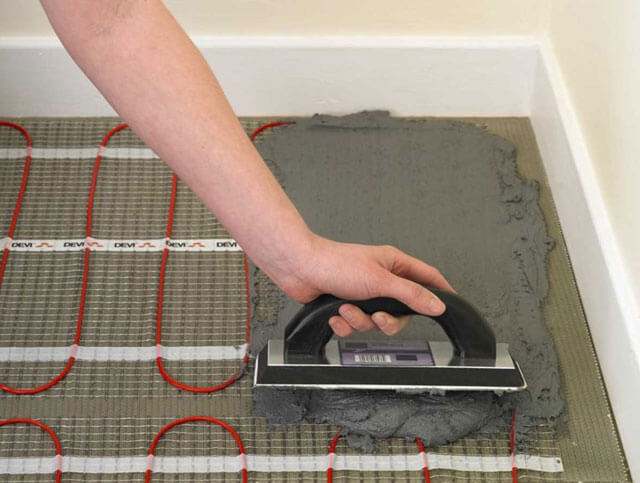

Наносим клей перед укладкой плитки
Соединение нагревательного кабеля с силовым кабелем и термодатчиком производим на ровненьком месте. Место соединения укрываем гофротрубой, и укладываем между рядами кабеля. Проверяем сопротивление кабеля. Силовой кабель подсоединяем к терморегулятору. Подключение теплого электрического пола делается при выключении электричества в квартире. Перед последующими мероприятиями делается тестовое включение нагревательной системы, и проверка ее в нескольких температурных режимах.
Стяжка
Электрические нагревательные элементы запираются слоем стяжки. Для проведения работ можно самому приготовить смесь на базе бетона. Но лучше приобрести специализированную смесь, на упаковке которой содержится указание на использование в таких работах. Сухую смесь разводят в согласовании с аннотацией. Толщина стяжки для теплого пола 4 — 5 см.
Массу распределяем поверх нагревательных частей шпателем. Принципиально держать под контролем, дабы состав укладывался без воздушных кармашков под телом кабеля. Воздушные образования мешают высококачественному нагреву. Готовую стяжку для теплого пола оставляем до полного высыхания.
Пленочный пол
Дабы уложить пленочный пол, не непременно удалять имеющееся покрытие. Довольно его кропотливо очистить. Главные этапы работы по монтажу пленочного пола совпадают с шагами работ по монтажу кабельного пола.
Набор для монтажа
Укладываем теплоизолирующий слой. Составляем схему раскладки фрагментов пленки. Размечаем на поверхности пола место раскладки. Производим вырезку пленки на полосы по разметке. Если место разрезов приходится на место между границами частей, край нужно заизолировать.
Полосы пленки раскладываем по линиям разметки. Не допускается накладывание краев полос друг на друга. Полосы фиксируем на термоизоляционном основании квадратами обоестороннего скотча.
Подключаем электрический пленочный теплый пол. Провода к пленке крепим с помощью зажимов и изолируем соединения. Все провода аккуратненько выводятся к стенке и протягиваются под плинтусом. Подсоединение каждой из полос пленки к термостату делается параллельно. После подсоединения всего комплекта проводов к терморегулятору, подключаем его к сети. Производим тестовый пуск системы подогрева.
Пленочный пол стяжкой не запирается.
Финальный слой
По окончании всего комплекса работ делается установка окончательного декоративного покрытия. Его создают по правилам, принятым для избранного материала.
Устройство пола из нагревательного кабеля либо термопленки имеет разный временной период. От начала процедуры монтажа до момента введения в эксплуатацию пола на базе кабеля может пройти от 3-х недель до месяца. На установка пленочного пола уйдет два либо три денька.
