Теплый пол электрический подключение терморегулятора

Проводя работы по установке электрического теплого пола, могут появиться определенные трудности во время подключения его к питанию. Выполнить монтажные работы может хоть какой человек, даже не имея подабающего опыта работы, но не следует забывать, если в процессе подключения допущена ошибка, то система не сумеет работать или выйдет из строя.

Процесс подключения электрического теплого пола считается очень ответственной работой, выполняя ее, нужно соблюдать меры безопасности и придерживаться определенных требований. Бывают случаи, когда система лупит током, дабы этого избежать рекомендуется позаботиться о заземлении. Все эти аспекты, также другие секреты правильного подключения будут раскрыты в данной статье. До того как приобрести теплый пол в Минске дешево, давайте для начала разберемся в устройстве данного оборудования.

Механизмы работы и устройство

У всех разновидностей электрополов имеется структура, т.н. «пирог» из нескольких слоев. Сюда заходит:

термоизоляционный слой;
бетонная база;
нагревательные элементы;
слой стяжки либо плиточного клея сверху;
напольное покрытие.

Последовательность укладки слоев стопроцентно находится в зависимости от места, где планируется устанавливать теплый пол.

Через нагревательные элементы, владеющие высочайшим уровнем резисторного сопротивления, проходит электрический ток. Материал высокого сопротивления задерживает его, в итоге чего начинает выделяться тепло. При изготовлении нагревательных частей могут употребляться:

; ; , на поверхности которой находится биметалл или углерод. .

Выделяемое тепло можно регулировать, для этих целей применяются терморегуляторы, управлять которыми можно без помощи других или автоматом. Если применять программирование для работы пола, то можно выставлять временные рамки для включения и отключения системы, что позволяет существенно сберегать электричество и создавать комфортабельные условия в помещении. Основным преимуществом будет то, что имеется возможность установить систему своими руками, не привлекая монтажников и электриков.

Верный подбор мощности

Основное внимание при расчете системы теплого пола стоит уделить правильному подбору его мощности. Данный показатель находится в зависимости от:

Общей и обогреваемой (незапятанной) площади жилья;
Назначение: основное или дополнительное средства подогрева помещения;
Особенности помещения, где будет находиться пол (ванная, кухня, подвал, балкон…);
Теплоемкость и термоизоляция помещения.

При расчетах учитывается только нужная площадь. Заблаговременно выбирается место, где будут устанавливаться нагревательные кабели, так как после их перенести не получится. Если применять пол как основной источник получения тепла, то площадь, на которой он будет смонтирован, должна составлять не меньше, чем 70%.

Направьте внимание! От избранного уровня мощности зависит метод подключения сети электропитания.

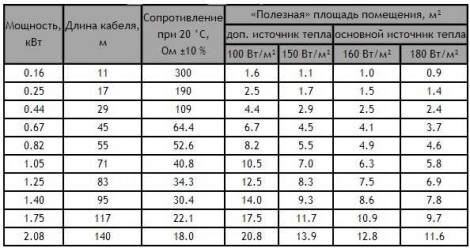

Расчет удельной мощности

Теплый пол применяют как основной или дополнительный (комфортабельный) источник тепла. В первом случае будет нужно около 160-200 Ватт на 1 квадратный метр, для второго – 120-150 Ватт на 1 квадратный метр.

Эти значения прежде всего зависят от типа обогреваемого помещения и его предназначения. К примеру, в тех комнатах, где человек находится почаще, температура пола должна быть выше, чем, к примеру, в ванной либо на кухне.

Принципиально! Во внимание необходимо брать этажность. К примеру, если помещение размещается на нижнем этаже, то уровень мощности возрастает на 15%.

Как верно избрать оборудование?

Вначале будет нужно верно избрать оборудование для напольного отопления. Отдавая предпочтение определенной модели с нагревательными матами либо нагревательными секциями в бухте, рекомендуется уделять свое внимание не только лишь на стоимость теплого пола, но и на обогреваемую площадь. Для ее определения учитывается общая площадь комнаты, где будет устанавливаться пол, и функции, которые должны будут производиться в процессе работы.

Если пол предназначен только для поддержания комфортабельной температуры для ног, то подходят и самые дешевенькие модели, но если вы планируете обогревать помещение только этим средством, то следует более пристально отнестись к конструкции и материалам, из которых сделан кабель либо мат, их линейной мощности и температуре плавления. Конкретно от этих характеристик зависит, какой теплый пол лучше избрать.

Главные правила подключения

Вначале проверяется поверхность пола. Если имеются трещинкы или выпуклости, то их будет нужно убрать. После чего составляется план по подключению пола. На нем указывают обогреваемую площадь, чертят схему расположения кабеля либо матов, отмечают место, где планируется установить терморегулятор и температурный датчик. Рекомендуется заблаговременно решить, каким образом будет подключаться пол к электросети. Ориентируясь на мощность пола, подводится силовой кабель.

В процессе подключения по способности необходимо избегать повреждений нагревательного кабеля. Хорошим решением будет укладка греющего кабеля либо мата в обуви, имеющей мягенькую подошву. Подключая пленочный теплый пол необходимо смотреть, дабы под нагревательный элемент не попал сторонний предмет или грязюка. Дабы избежать повреждения нагревательных частей, нужна проводить монтажные работы при температуре не ниже 10 градусов тепла.

Монтажные работы осуществляются по следующему методу:

Составляется план проводимых работ;
Устанавливают распределительную коробку и трубки, созданные для температурного датчика;
Подготавливается поверхность пола – убирается грязюка, посторонние предметы, заделываются трещинкы;
Проверяется сопротивление у каждого нагревательного элемента;
На поверхность пола расстилают теплоизоляцию;
Укладываем кабель с внедрением монтажной ленты, при помощи которой он фиксируется на определенном расстоянии;

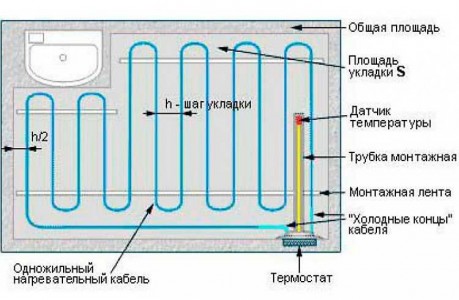

Схема раскладки кабеля фиксируется в паспорте-инструкции на специально предназначенной страничке;
Укладываем датчик температуры в гофротрубку и размещаем ее между витками греющего кабеля;
Устанавливается финальное покрытие;
Подключается термостат;
Подключают систему подогрева к электросети;
После полного высыхания плиточного клея проверяется работоспособность электрической системы.

Меры предосторожности:

В процессе монтажных работ запрещено:

Обрезать нагревательные элементы;
Нарушать соединения в муфте;
Изменять конструкция терморегулятора;
Проводить работы под напряжением.

Принципиально! Если данные требования не будут соблюдены, то производитель снимает гарантию на оборудование.

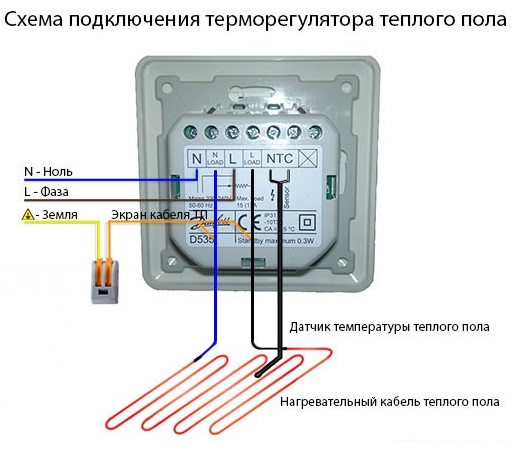

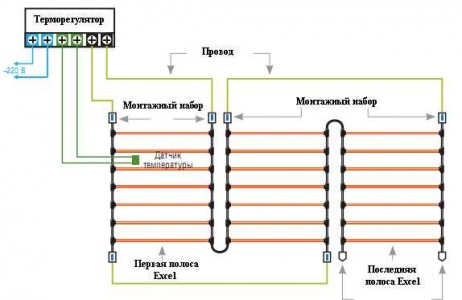

Схема подключения нагреваемой электрической системы через терморегулятор

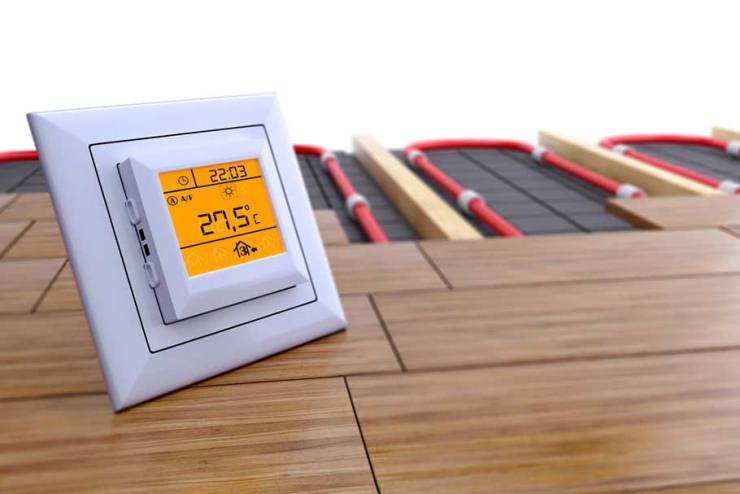

Процесс подключения должен осуществляться через терморегулятор. Благодаря использованию данного оборудования можно существенно сберечь электрическую энергию.

Сама схема подключения изображается на корпусе терморегулятора или в его паспорте, который выдается при покупке оборудования. Произвести монтажные работы можно без помощи других, обращаться за помощью к спецу нет необходимости.

Провести электрический кабель к термостату можно через проводку. Стоит учесть, что все нагревательные элементы, также сам терморегулятор, могут подключаться через розетку.

Принципиально! Рекомендуется подключать терморегулятор через отдельный выключатель (автомат).

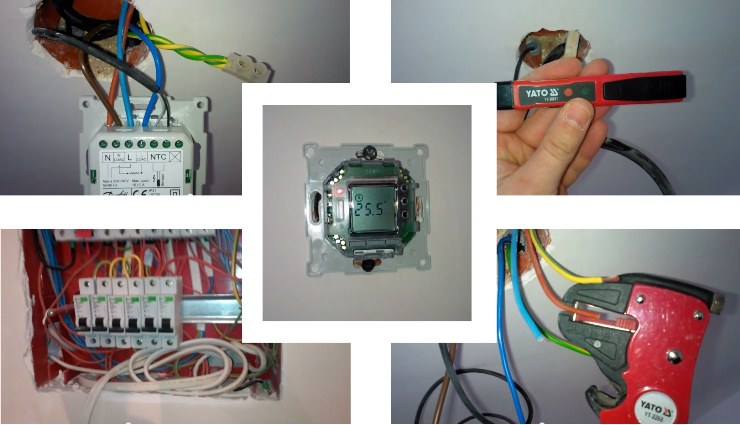

Подключение электрического теплого пола к терморегулятору

Для управления мощностью нагрева к теплом полу должен подсоединяться терморегулятор. При помощи данного устройства можно поддерживать определенный температурный уровень в комнате, также производить отключение и включение системы, согласно свидетельствам термодатчика.

Перед тем, как подключить электрический подогрев пола, стоит позаботиться о месте, где планируется устанавливать терморегулятор. Данное устройство считается мозгом системы, что обосновано, что с его помощью осуществляется включение обогревателя, регулирование температуры. Оно получает имеющиеся показания с термодатчика, при достижении требуемой температуры происходит отключение всей системы. После падения температуры осуществляется подача электрического питания в обогревательную систему, и она начинает работать.

Терморегулятор выбирается персонально, с учетом всех требований и пожеланий к дизайну и функционалу.

Как произвести расчет количества терморегуляторов?

Часто теплый пол устанавливается сходу в нескольких комнатах. В данной ситуации для каждого отдельного помещения должен предусматриваться свой терморегулятор и отдельный термодатчик. Благодаря этому реально избежать большой нагрузки на сеть. Данное требование должно непременно производиться, если для каждого помещения предусмотрен разный эксплуатационный режим. К примеру, для ванной комнаты пол можно включать во время применения, для спальни – во время сна. Если осуществляются раздельные монтажные работы по установке терморегуляторов, то для каждого помещения должен быть предусмотрен отдельный температурный датчик.

Стандартные приборы выдерживают мощность теплого пола, равную 3,5 кВт. Если мощность системы будет выше, то необходимо разбить помещение на несколько отдельных участков и подсоединить каждый к отдельному термостату. Также можно приобрести регулятор температуры завышенной мощности, дабы управлять всем оборудованием с 1-го устройства.

Требования к монтажу термостата

Термостат рекомендуется применять всегда для систем теплых полов. Проводя монтажные работы, стоит учесть, что оборудование не должно коммутировать впрямую. Перед подключением термостата, нужно заблаговременно найти место, где он будет находиться. В процессе работы непременно производятся следующие требования:

Наибольшая высота установки термостата от пола составляет 150 см;
Если в помещении имеется батарея, то оборудование располагается на обратной стенке. Это дозволит избежать перегрева термостата;
Вся система подключается согласно схеме. Регулятор должен находиться около розетки или кабель тянется до распределительного щитка;
Весь процесс подключения осуществляется согласно имеющейся схеме, идущей в комплекте с устройством.

Дабы предупредить возгорание, рекомендуется нагревательные кабеля прятать в стенке, за ранее поместив каждый провод в трубу из пластика.

Подключение системы без терморегулятора

Есть некоторое количество методов, как верно подключить теплый пол, сюда относятся и работы по установке без применения терморегулятора. Данный вариант подразумевает, что нагревательный провод подсоединяется к полосы, которая выделяется для этих целей. Включение и отключение осуществляется за счет УЗО. Держать под контролем работу придется вручную, в итоге чего расход электроэнергии значительно возрастет.

Процесс подключения через розетку.

Все работы производятся по следующему методу:

Установить терморегулятор. Для этого применяется несколько методов монтажа: сокрытый или затратной;
Провод, предназначающийся для заземления, подводят к распределительному щитку;
Нагревательный кабель и провод от термодатчика помещают в штробу;
Все провода подсоединяются согласно схеме, которая идет в комплекте с термостатом;
Подключают пол.

Принципиально! Перед проведением монтажных работ рекомендуется учитывать особенности подключения.

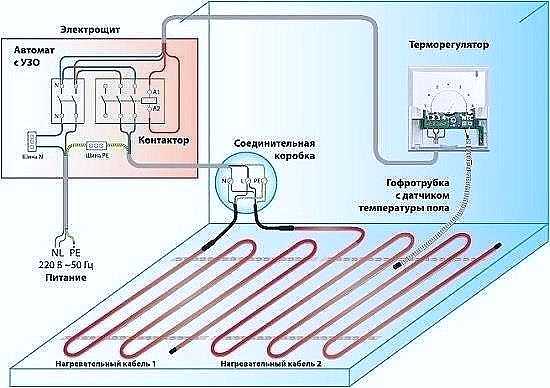

Процесс подключения через щиток

Если термостат приобретается для помещения, площадь которого больше 20 квадратных метров, то спецы советуют применять отдельную электрическую линию. Метод работы по подключению через щиток стопроцентно соответствует предшествующему методу. Единственное отличие – в щиток подключают УЗО. Подключение теплого пола создают после установки и фиксации термостата.

Заключение

Все монтажные работы по подключению теплого пола сводится к тому, дабы подсоединить ее к терморегулятору и электросети. Монтажные работы проводятся просто, в итоге чего они могут быть выполнены без помощи других, без вербования профессионалов. Для обычного функционирования пола необходимо не только лишь верно его подключить, но и за ранее смонтировать.

Также рекомендуем поглядеть

УНП 192992513
Регистрация:
Минский городской исполнительный
комитет от 04.11.2017
Интернет-магазин включен в
Торговый реестр Республики Беларусь
05.02.2018 за №404248

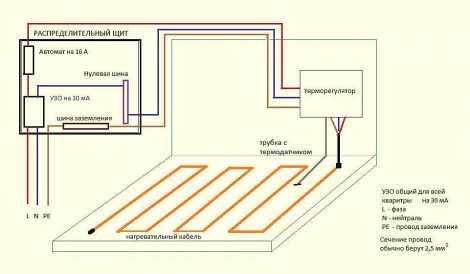

Схема подключения теплого электрического пола

Определенные виды нагревательных частей, располагающихся ниже уровня напольного покрытия, объединены в общую систему и представляют собой теплый пол электрический, схема подключения которого обеспечивает его надежную работу. Для того дабы верно выполнить данную функцию, необходимо знать механизм работы главных систем и особенности подключения каждой из них.

Механизм работы теплого пола

Подключение всей системы теплого пола к электрической сети осуществляется при помощи терморегулятора. Этот устройство специально предназначен для контроля за уровнем нагревания. Подключение электрического теплого пола осуществляется в установленном порядке, а элементы системы нагрева укладываются по определенной схеме, зависимо от применяемых нагревателей и особенностей помещения.

Электрические нагревательные элементы могут быть нескольких видов и применяться в разных вариантах. В большинстве случаев, практикуется внедрение нагревательного резистивного кабеля. Это кабель с неплохой изоляцией, имеющий высочайшее электрическое сопротивление. При прохождении через него электрического тока, происходит нагрев с последующим выделением тепла, в согласовании с законом Джоуля-Ленца. По этому принципу работают фактически все нагревательные элементы.

Сечение обыденных проводников и материалы для их производства подбираются таким макаром, дабы при значимых нагрузках обеспечивалось наибольшее понижение теплопотерь. В системах теплых полов, напротив, применяются элементы, способные в огромных количествах выделять термическую энергию в течение долгого времени. Главные эксплуатационные свойства, при всем этом, остаются без нарушений. Конструкция электрического теплого пола включает токопроводящую резистивную нить, выделяющую тепло и слой изоляции из теплостойкого ПВХ-пластита. Снутри этих кабелей проходит одна либо две токопроводящие жилы.

Двужильный кабель покрывается дополнительным изоляционным слоем. Он размещается между экраном из тонких медных проводков и теплостойкой изоляцией жил. 1-ая жила является нагревательным элементом, а 2-ая – обыденным токопроводящим проводником. Обе жилы размещены параллельно, по этому понижается уровень излучения электромагнитного поля и его негативное воздействие на окружающих.

Установка инфракрасного теплого пола

В процессе использования нужно соблюдение определенного баланса между теплом, выделяемым нагревательным элементом и его отводом в сторону нагреваемого пола. Потому все участки пола, прилегающие к кабелю, обязаны иметь однородную структуру для равномерного рассредотачивания термических и механических нагрузок.

При решении вопроса, как подключить электрический теплый пол, часто применяются термические маты, которые практически ничем не отличаются от резистивного кабеля. Единственным различием является особая теплоизолирующая негорючая пленка, применяющаяся в качестве изоляции. Современные технологии представляют теплый пол, основой которого служит пленка, шириной, приблизительно, 0,5 мм. В нее вмонтирован карбоновый полупроводник в виде тонких полос. Их нагревание также обеспечивается электрическим током.

В системах теплых полов часто применяется саморегулирующийся нагревательный кабель. Он оборудован только обыкновенными токопроводящими жилами, у каких отсутствует функция нагрева. Между ними размещается матрица с огромным количеством независящих полупроводниковых частей, реагирующих на конфигурации температуры окружающей среды.

В случае остывания какого-нибудь участка такового кабеля, полупроводники снутри матрицы делают структуру в виде огромного количества дорожек. Через них проходит электрический ток, нагревая сам кабель и окружающую его среду. Когда полупроводниковая структура добивается средней температуры, в ней происходит рост электрического сопротивления. Из-за этого течение тока понижается и выделение тепла начинает уменьшаться. При сильном нагреве сопротивление еще более возрастает и проводимость на данном участке кабеля резко понижается.

Оба метода позволяют регулировать температуру подогрева без применения в схеме терморегулятора и температурных датчиков. В отличие от резистивных, саморегулирующиеся кабели не требуют однородной структуры полов для передачи тепла. Они позволяют создавать разные температурные нагрузки на отдельных участках, числятся надежными и комфортными в эксплуатации.

Система водяного теплого пола

Подключения теплых полов

Внедрение электрических теплых полов позволяет сделать в доме очень комфортабельный температурный режим. Но, до того как решать вопрос, как подключить теплый пол, нужно узнать тип применяемого нагревательного элемента.

Читайте по теме: Как подключить щиток в доме

В конструкциях применяются уже известные кабели – резистивный и саморегулирующийся. Многие отдают предпочтение термоматам, выполненным в виде узкого, рулонного материала с теплоисточником, запаянным снутри в особое полотно. Обширно применяется нагревательная пленка с карбоновыми стержнями либо углеродными и биметаллическими волокнами, выполняющими функцию теплоносителей.

Для каждой системы имеется собственная схема подключения теплого пола, при которой разводка осуществляется персонально. Когда применяются кабельные термические элементы, огромное значение имеют правильные расчеты шага укладки во избежание лишнего выделения тепла и неравномерного нагрева покрытия полов.

Расчет общей длины кабеля делается в согласовании с его мощностью и обогреваемой площадью. Для расчета мощности кабеля воспользуйтесь нашим калькулятором теплых полов. Для нагревательных матов и пленки таких расчетов не нужна. Все нужные советы по использованию данных конструкций, также схема подключения электрического теплого пола, указываются производителем в аннотации либо на упаковке.

Все элементы составляют единую цепь с терморегулятором, и все совместно подключаются к электрической сети. Подключение можно выполнить без помощи других. При отсутствии способностей работы с электроприборами идеальнее всего пригласить квалифицированного спеца.

Как подключить теплый пол к терморегулятору

В большая часть систем теплых полов интенсивно применяются терморегуляторы, при помощи которых осуществляется управление температурным режимом. В текущее время существует два типа этих устройств. Механические приборы настраиваются вручную, а все нужные характеристики регулируются особым реостатом. Основой электронных терморегуляторов являются программирующие устройства. Они могут быть сенсорными либо кнопочными. В данном случае система работает в установленные промежутки времени и в данном температурном режиме.

Электрические теплые полы своими руками

Схема подключения теплого пола к терморегулятору подразумевает установку устройства на высоту приблизительно 1,5 м от уровня пола. Место установки выбирается таким макаром, дабы на устройство не попадали прямые солнечные лучи и тепло из дополнительных источников. Конкретное подключение теплого пола к терморегулятору осуществляется через соединительные провода, а сам устройство подключается стационарно, через электрический щит либо розетки. Обычно, на корпус терморегулятора наносится схема подключения, значительно облегчающая и упрощающая эту функцию.

Все виды терморегуляторов совместимы с хоть какими типами теплых полов. При монтаже систем сходу в нескольких помещениях, рекомендуется устанавливать приборы вместе с каждым отопительным контуром. Такая схема эффективна при соединение теплых полов между собой. Она защищает сеть от перегрузок, позволяет эксплуатировать системы независимо друг от друга в разных температурных режимах.

После монтажа термостата осуществляется подключение теплого пола к электричеству. Фазный провод выводится в распределительную коробку, сюда же подключается ноль и заземление. В стенке необходимо выполнить штробу для пластмассовых трубок. Одна из них создана для укладки силовых проводов нагревательного элемента, а другая – для провода температурного датчика. Когда решается вопрос, как верно подключить теплый пол, в данном случае датчик температуры должен быть установлен под финальное покрытие пола.

Любая система имеет свои особенности, потому подключение теплого пола необходимо делать с учетом определенных технических критерий. При отсутствии опыта самостоятельной работы в этой области, рекомендуется пользоваться услугами обученных профессионалов.

Подключение электрического тёплого пола к терморегулятору

Посреди разных методов подогрева помещений в ближайшее время в особенности пользующимися популярностью стали так именуемые тёплые полы. Причём это не просто еще одно веяние моды, а полностью рациональное и удобное решение, в особенности это касается электрических вариантов. Ведь грамотное утепление помещения, установка и подключение тёплого пола к терморегулятору, также его настройка обеспечат высококачественный, неопасный и экономный подогрев.

Терморегулятор поможет сберечь электроэнергию

Тёплые полы

Основная функция таких греющих полов — подогрев конкретно пола и/либо помещения. Существует два вида схожих обогревателей: водяной и электрический. 1-ый предполагает прокладку труб в основание пола, по которым пускается тёплая вода. Это более дешёвый и не совершенно неопасный вариант, так как в случае повреждения труб не только лишь придётся снимать всё покрытие, дабы отремонтировать течь, но и существует полностью реальный риск погубить ремонт стопроцентно.

Читать так же: об особенностях эксплуатации электрического теплого пола.

Что все-таки касается электрической варианты, то тут всё куда более благоприятно, хотя цена такового отопительного проекта будет дороже. Но издержки стремительно окупятся, ведь такая система:

неопасна;
очень комфортна;
экономна;
в случае поломки ремонт существенно проще.

Некоторые страшатся, что электрические варианты подогрева потребляют много электроэнергии, но на самом деле это не так. Ведь стоит учесть, что основной расход приходится только на разогрев. Далее электроэнергия нужна только для поддержания данной температуры. А отменно и хорошо смонтированный и настроенный обогреватель не будет очень уж скупым потребителем.

Ещё больше снизить потребление электричества дозволит смешанный тип отопления, другими словами когда в помещении будет находиться и пол с подогревом, и основное отопление. Хотя и без последнего расход электроэнергии не станет большой неувязкой.

В этом видео вы узнаете, как подключить кабельный теплый пол к терморегулятору:

Особенности устройства и монтажа

Невзирая на кажущуюся сложность устройства тёплых полов, в реальности оно очень обычное, как и сам установка. В базе его работы заключается перевоплощение электроэнергии в термическую средством проводника, имеющего высочайшее сопротивление. В качестве такого может выступать кабель или мат, которые подключаются к сети 220 вольт. Смотрит же за степенью нагрева и температурой терморегулятор.

Терморегулятор поможет поддержать нужную температуру, не перегревая пол

Избранный проводник укладывается на фольгу, которой покрывается предварительная стяжка шириной 1 см. Под ней, в свою очередь, находится теплоизолятор, класть который можно прямо на перекрытие. Сам провод закрепляют при помощи специальной монтажной ленты и подключают к терморегулятору. К нему же присоединяют и датчик температуры, который будет фиксировать степень нагрева.

После укладки и закрепления можно наносить основную стяжку шириной от 2 до 5 см, на которую потом будет уложено чистовое покрытие. При его выборе стоит уделять свое внимание на допустимость применения с системой «тёплый пол».

Таким макаром, устройство отопления пола содержит в себе:

нагреватель;
терморегулятор;
датчик температуры.

Все монтажно-наладочные работы сумеет провести даже человек, не владеющий особенными познаниями в этой области.

Предназначение терморегуляторов

Зависимо от предназначения помещения она может быть различной, но не выше +27°С. Хотя в ряде всевозможных случаев при подогреве огромных помещений допускается нагрев до +33°С.

Терморегулятор сумеет подключить даже начинающий спец

Главных обстоятельств для поддержания температуры в таких границах может быть несколько:

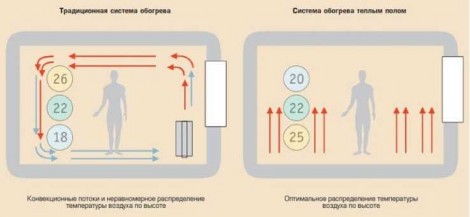

Обеспечение комфортабельных для человека критерий, ведь при нагреве пола выше +27°С чувства для ног могут быть далековато не из приятных.
Покрытие пола также просит поддержания определённых температур, несоблюдение которых может привести к разным противным моментам — деформации, усыханию, расхождению швов.
И неизменная нерегулируемая работа нагревательного элемента изольется в осязаемый перерасход электроэнергии.

Конкретно для того, дабы температура поддерживалась в определённых параметрах, системы электрических тёплых полов оснащаются терморегуляторами. Причём схема подключения тёплого пола к терморегулятору достаточно ординарна и не вызовет заморочек даже у человека, в первый раз столкнувшегося с схожей необходимостью. На рисунке это отлично видно.

Схема подключения пола к терморегулятору

Виды регуляторов температуры

Терморегуляторы для схожих обогревателей делают достаточно малогабаритными (не больше выключателя освещения) и эстетичными. При всем этом есть модели как встраиваемые, так и затратные, также для установки на DIN-рейку. Некоторые из них оснащаются интегрированным датчиком. Такие варианты лучше, когда греющий пол является главным источником тепла, хотя и они имеют разъёмы для подключения выносного термодатчика. В других случаях выносной указатель температуры сопротивления применяется в неотклонимом порядке.

Кроме этого, терморегуляторы можно поделить на три условные группы:

Электромеханические – самые обыкновенные и дешёвые макеты, в базе которых заложен механический принцип деяния с электрической составляющей. Функций и опций у таких регуляторов незначительно: кнопка включения-выключения, колёсико или ручка установки температуры и светодиод, показывающий, происходит ли нагрев на этот момент.
Электронные практически ничем особым не отличаются от прошлых, кроме того, что оснащаются цифровым табло и, поэтому, электронным датчиком температуры. Точность регулировки у них лучше, но и цена выше.
«Умные» терморегуляторы – самый желательный вариант. Это по-настоящему «умные» и многофункциональные программаторы, способные не только лишь поддерживать заданную температуру, но и дозволяющие задавать режим комфортным методом. Так, они могут сами врубаться и отключаться в данное время, понижать температуру ночкой. Причём программка позволяет поменять температуру не только лишь зависимо от времени суток, но и подстраиваться под желания обладателя. Допустим, с утра пол прогреется, а с уходом из дома будет поддерживаться малая температура, а к возвращению владельца пол (и помещение) будет прогрето до комфортабельного уровня. В выходные деньки регулятор будет работать по другому данному методу. Это не только лишь комфортно, но и позволяет хорошо сберегать электроэнергию. Некоторые модели могут оснащаться пультом ДУ либо вообщем управляться удалённым образом через веб либо мобильную связь.

Большая часть регуляторов имеют возможность смотреть за температурой только в одном из помещений, управляя одним потребителем.

Но выпускаются и такие модели, которые в состоянии регулировать и управлять температурой и в смежных комнатах. Для этого они оснащаются дополнительными входами для термодатчиков и дополнительными выходами для обогревателя.

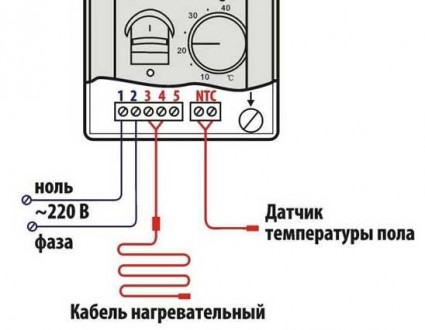

Схема подключения терморегулятора:

Предварительные работы

Перед тем как приступить к подключению регулятора, нужно провести ряд предварительных действий. Для начала определяют, где он будет размещаться, беря во внимание ряд аспектов:

Устройство не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. В особенности это касается моделей со интегрированным датчиком, которые будут регулировать температуру по воздушному сгустку комнаты.
Не нужно устанавливать регулятор и на внешних стенках, контактирующих с улицей, так как это может привести к неправильному снятию показаний.
Высота установки устройства — более принципиальный момент. Предписана установка на высоте не ниже 400 мм.
Воспрещается устанавливать приборы регулировки температуры в помещениях с завышенной влажностью, так как фактически ни одна модель не оснащается влагозащитным корпусом. Поэтому, если пол с подогревом находится в ванной, душевой либо бане, то сам регулятор нужно вынести в соседнюю комнату, где он не будет подвергаться излишку воды.
Термодатчик нужно располагать не поближе 500 мм от стенки, в случае кабельной модели пола — между витками по центру. Если применяется плёночный вариант, то головка указателя температуры размещается по центру карбоновой нагревательной полосы.

Для более комфортного и комфортабельного монтажа рекомендуется применять удлинённый подрозетник 60 мм. Это дозволит свободно расположить все подключённые к устройству провода.

Для пола с подогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые полностью сумеют выдержать нагрузку до 3,5 киловатт. Причём линия должна быть вооружена отдельным автоматическим выключателем на 16 ампер.

До того как начать подключение, нужно сделать штробу от места установки устройства к полу. В ней должно поместиться две гофротрубы поперечником 10 мм. В какой-то из них будут перейти провода к «холодным концам», в другой — линия датчика температуры. В особенности полезно располагать в гофрированной трубке датчик, так как они нередко могут выходить из строя, и дабы не вскрывать всякий раз покрытие, будет довольно легко вытянуть старенькый и настолько же просто воткнуть новый.

Если стяжку рассчитывается делать достаточно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В неприятном случае придётся приготовить подобающую канавку и тут. Концы гофры следует заглушить, дабы в процессе туда не попал раствор.

Когда проводится подключение терморегулятора к теплому полу плёночного вида, то бугристые трубки не применяют, так как тут принцип замера температуры будет другим.

Схема подключения

Когда сам пол уложен, а все предварительные работы выполнены, можно приступать к подключению электрического тёплого пола к терморегулятору. Выполнить это нетрудно. Обычно, если брать устройство в магазине, к нему всегда прилагается аннотация с описанием особенностей, опции и монтажа. Схема, как подключить тёплый пол к терморегулятору, размещена и на задней части устройства.

Схема подключения теплого пола несложна, разобраться с ней сумеет даже неопытный человек

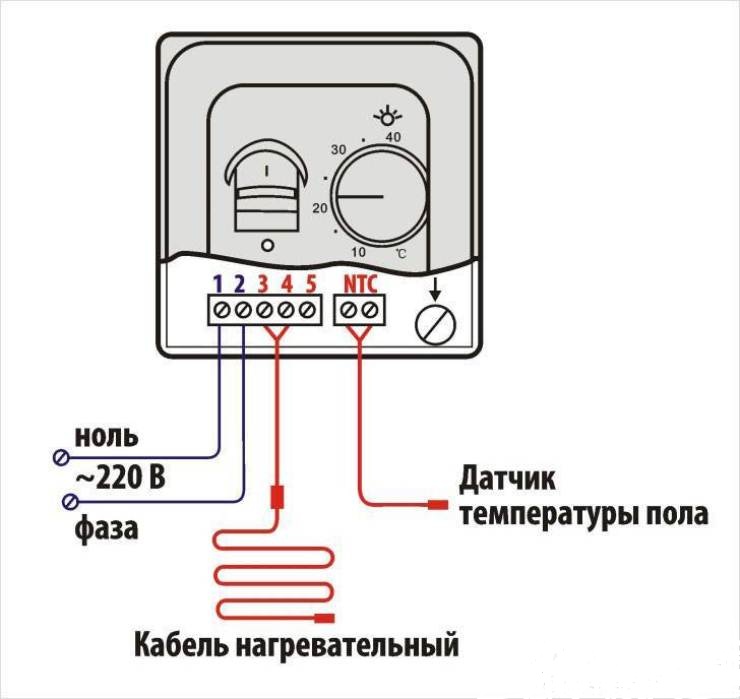

Как видно из рисунка, 1-ые два контакта применяются для подключения электропитания 220 вольт. При всем этом очень лучше подсоединить фазу и ноль так, как обозначено на схеме устройства.

Контакты под номерами 3 и 4 созданы для подключения конкретно потребителя. Тут стоит быть очень внимательным, так как неопытные мастера часто конкретно на эти клеммы подключают питающие провода, что всегда приводит к выходу устройства из строя.

Клемма под номером 5 (для данного примера) остаётся свободной, а вот 6 и 7 применяются для подключения к ним датчика температуры. Тут тоже нелишним будет за ранее его проверить. Для этого тестером (мультиметром) в режиме измерения сопротивления нужно поглядеть, какие показания даёт термодатчик. Для данного примера это значение должно быть 10 кОм с вероятным отклонением 5–10%. Если датчик указывает куцее замыкание либо другие сильно хорошие от обозначенных значения, то он очевидно неисправен.

Когда все провода подключены, устройство аккуратненько располагают в подрозетнике, который за ранее должен быть вмазан в стенку. После чего остаётся только проверить работоспособность всей системы: включить питание и задать надлежащие опции. Сейчас остается подождать, когда температура достигнет данной и регулятор отключит систему. Подключить терморегулятор к тёплому полу не так трудно, главное учитывать все аспекты и советы, после этого с энтузиазмом взяться за работу.
