Согласно отзывам юзеров, многие отдают предпочтение установке электрического теплого пола под плитку. Решение можно считать правильным, так как электрический пол отлично совместим с большинством видов напольных покрытий и а именно, под глиняную плитку, керамогранит, натуральный камень.
Плюсы электрического пола под плитку
- возможность обеспечить подогрев помещения в хоть какое время года. Нет необходимости ожидать начала отопительного сезона (животрепещуще для квартир в высотных домах с центральным отоплением);
- установка электрического обогрева исключает протечки, как при водяном теплом поле;
- пол не промерзнет (размёрзнется) зимой в случае отключения либо перебоев в электроснабжении, как в случае с водяными полами;
- комфортная и четкая регулировка температуры поверхности пола;
- малое скрадывание высоты помещения, за счет более узкого поперечника нагревающего кабеля и наименьшей толщины стяжки;
- постоянная мощность подогрева по всей площади укладки;
- простота обслуживания.
Но даже когда изготовлен выбор в пользу применения электричества, необходимо еще обусловиться какие электрические теплые полы под плитку лучше, и какую разновидность систем применять.
Виды электрического теплого пола под плитку

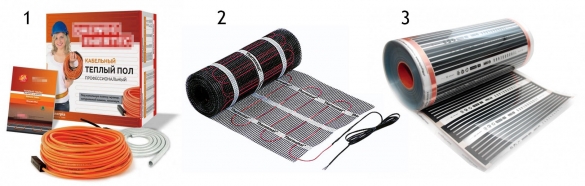

Разновидности электрического теплого пола под плитку
- кабельный – нагревательный резистивный кабель для теплого пола в катушке (бухте). Крепится методом зажима на специальной планке. Можно приобрести готовый набор, содержащий малый или полный набор комплектующий. В некоторые комплекты заходит даже инструмент. Стоимость комплекта находится в зависимости от его мощности, длины кабеля и комплектации. Сберечь можно за счет самостоятельного подбора частей и выполнения монтажа своими руками. Выбирая необходимо учитывать, что греющий кабель для пола может быть одно- и двужильным. 2-ой вариант предпочтителен, так как более надежен, 1-ый – более дешевенький;

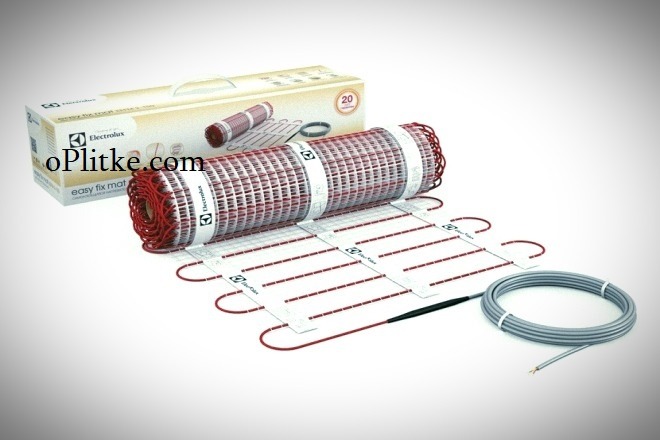

- нагревательные маты (кабельные). Мастера рекомендуют избрать этот вариант, если планируется самостоятельный установка. Цена матов на третья часть дороже, но по простоте расчета и укладки он значительно превосходит предшествующий вариант;
- пленочный (инфракрасный) теплый пол. Самый дорогой вариант, но самый надежный в плане безопасности. Прежде всего за счет отсутствия электромагнитных волн.
Проанализировав отзывы юзеров и советы мастеров можно отметить, что кабельный пол в матах является более желаемым вариантом для устройства системы электрический теплый пол. В то время как кабельные полы под плитку наименее распространены. В главном это связано с необходимостью заливки стяжки, которая:
- наращивает нагрузку на плиту перекрытия (что не нужно в высотных домах);
- уменьшает высоту потолка;
- заливка стяжки сопровождается влажными работами, что не всегда приемлемо для юзеров;
- долгий период высыхания (застывание бетонного раствора).
Не считая того, расчет длины греющего кабеля труднее чем нагревательных матов.
Установка электрического теплого пола под плитку
своими руками
Необходимо знать, что разработка укладки электрического пола под плитку несколько отличается зависимо от вида пола, но часть шагов для них схожа:
1. Подготовка проекта теплого пола
Проектирование – принципиальная составляющая, в этом случае, неплохой проект позволяет понизить расходы на покупку материалов и избежать локального перегрева кабеля.
Разрабатывая проект, следует держать в голове, что под мебель и томные бытовые приборы (к примеру, стиральная машина, холодильник) кабель не укладывается. Это делает дополнительную нагрузку на систему (подогретый воздух будет подниматься не ввысь, а ворачиваться назад к источнику тепла), которой реально избежать. По этой же причине, рекомендуется получать кровать на ножках. Не считая того, кабель (либо мат) следует располагать на расстоянии 150-200 мм от стенки. Расстояние между примыкающими витками составляет более 100 мм.
В проекте определяется место установки регулятора тепла. Обычно его монтируют на высоте 900-1 000 мм от поверхности пола. Такое месторасположение будет хорошим, так как регулятором будет комфортно воспользоваться и не надо будет штробить большой участок стенки для укладки провода, соединяющего регулятор и кабель.
2. Термоизоляция для электрического теплого пола под плитку
Этот шаг может предшествовать следующему либо производиться после него. Всё находится в зависимости от вида используемого теплоизоляционного материала. Выбор толщины теплоизолятора находится в зависимости от состояния плит перекрытия и места установки:
- толстый теплоизоляционный слой целенаправлено делать над подвалом, грунтом либо неотапливаемым помещением, также на балконе либо лоджии. Для этих целей подходит пенопласт либо пенополистирол. Толстый материал разумнее укладывать до выравнивания пола. Толщина слоя – от 20 до 100 мм;
- узкий теплоизоляционный слой укладывается на приготовленный пол. Обычно в этих целях применяют фольгированный пенофол, который укладывают отражающей поверхностью наверх. Такая подложка сориентирует тепло в комнату.
Теплоизолятор укладывают на расстоянии от стенки. Чем толще теплоизолятор – тем больше расстояние. Так для пенополистирола оно составит 100 мм, для пенофола – 50 мм. Место примыкания теплоизолятора к стенке проклеивают демпферной лентой. Она призвана скомпенсировать термическое расширение материла.
3. Подготовка основания под электрический теплый пол
Греющий кабель либо нагревательный мат укладывают лишь на ровненькую, чистую, обеспыленную поверхность пола. Таким макаром, подготовка поверхности содержит в себе устранение выступающих участков пола, заливку трещинок, чистку от пыли. И, в эталоне, нанесение грунтовки. Если поверхность неровная под теплый пол, следует выполнить стяжку. Если время позволяет можно применять бетонную стяжку, но последующие работы будут продолжены только после полного высыхания поверхности. При ограниченном временном ресурсе и относительно ровненькой поверхности, можно дать предпочтение наливным полам.
Укладывать кабель на древесный пол либо фанеру не нужно, это приведет к потерям тепла.
Штробление стенки также осуществляется на этом шаге.
Совет. Если установка системы электрический пол осуществляется в отремонтированном помещении, можно применять внешную прокладку провода – в пластмассовые короба.
4. Установка терморегулятор и датчика температуры
Регулятор тепла устанавливается в созданном для него месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В свою очередь, гофра помещается в трубу и доводится до места расположения датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стенки между витками кабеля. Это дает возможность правильно замерять температуру системы.
Гофру следует уложить без перегибов (в особенности животрепещуще это в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во избежание попадания раствора стяжки.
Датчик температуры тоже располагается в гофре. Такое место его установки оправдано тем, что значительно увеличивает ремонтопригодность этого устройства.

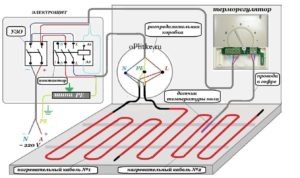

Подводка кабелей электрического теплого пола Схема подключения терморегулятора к теплому полу электрическому
5. Укладка электрического теплого пола под плитку
Дабы система теплый пол работала накрепко необходимо верно положить кабель либо нагревательный мат, разработка укладки которых будет отличаться.
Установка кабеля теплого пола под плитку
До начала укладки кабеля, необходимо проверить сопротивление кабеля. Потом закрепить на полу специальную ленту с крепежными элементами. Благодаря тому, что крепеж на ленте распложен нередко, монтажнику не составит труда расположить кабель на подходящем расстоянии друг от друга. 2-ой вариант – уложить на пол железную сетку и укреплять кабель к ней с применением пластмассового хомута. При этом хомут затягивается не сильно. Такое устройство кабельного пола под плитку комфортно тем, что делает дополнительную твердость.
Греющий кабель размещается на расстоянии 150-200 мм от стенки, и 100 мм друг от друга. Укладка обычно осуществляется змейкой.

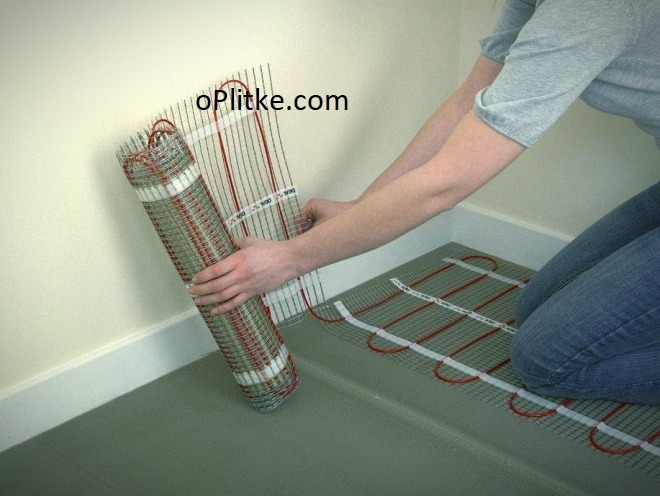

Установка матов для теплого электрического пола под плитку
Нагревательные маты проще устанавливать, чем кабель. Дабы приготовить систему к запуску довольно только уложить маты на пол, и проверить сопротивление. При всем этом, в процессе укладки, электрические мат можно укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) либо с разворотом (сетка подрезается и разворачивается). Также методом разрезания сетки можно обходить препятствия (к примеру, подий).
Требования к расположению мата такие же, как и кабелю, а расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется скотчем.
Разворот нагревательного мата при укладке электрического теплого пола под плитку Установка электрического теплого пола под плитку Заливка стяжки под электрический теплый пол под плитку Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов непременно, независимо от места их установки.
Примечание. Что касается установки системы электрический теплый пол в бане либо сауне, то посреди юзеров нет одного представления. Часть из них утверждает, что при правильном монтаже допустимо устанавливать систему в любом помещении бани. Часть утверждает, что в мойке установка недопустима. Либо же советуют отключать теплый пол в процесс применения мойки/душа. В любом случае, это электричество, потому эксплуатация во увлажненной среде очень небезопасна.
6. Тестирование – проверка электрического теплого пола

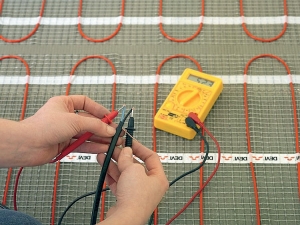

Подключение электрического теплого пола под плитку До того как заливать стяжку либо приступать к укладке плитки, необходимо проверить сопротивление провода. Выполнить это можно при помощи тестера либо мультиметра.
Расхождение приобретенных результатов с паспортными данными должно составлять менее 10%.
7. Устройство стяжки электрического теплого пола
При расчете высоты (толщины) стяжки необходимо исходить из толщины кабеля. Чем он толще, тем больше будет высота стяжки.
Какая толщина стяжки должна быть?
- для кабельного пола рекомендуемая высота стяжки – 30-50 мм;
- для пола из нагревательных матов – до 30 мм.
Для заливки стяжки можно применять бетонный раствор, но он длительно высыхает и уменьшает высоту помещения. Другой вариант – стяжка пола клеем для плитки.
Устройство стяжки электрического теплого пола под плитку
Многие юзеры отмечают, что при формировании системы теплый пол из нагревательных матов они не делали стяжки, а укладывали плитку прямо на мат. Таковой метод укладки оправдан, если делать клеевой слой шириной в 15-20 мм.
Укладка электрического теплого пола под плитку без стяжки

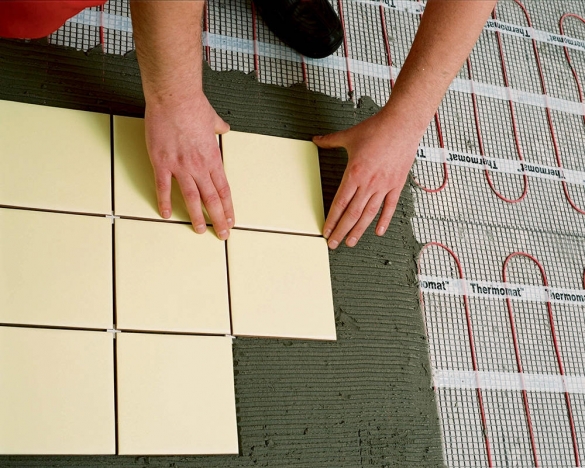

8. Укладка плитки на теплый электрический пол

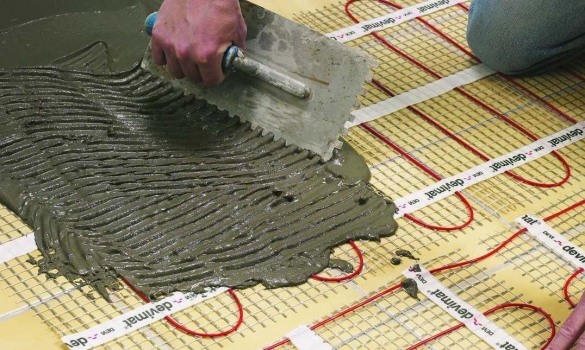

Технологии укладки плитки на теплый пол осуществляется также, как и на обыденное приготовленное основание. Единственная особенность – нужно брать специальную клеевую смесь, созданную для укладки на теплое основание. Обычно такие плиточные консистенции имеют подобающую маркировку «теплый пол» либо спектр температур эксплуатации.
При нанесении раствора конкретно на нагревательный мат, необходимо смотреть, дабы не оставалось пустот, т.к. это «воздушные карманы» которые могут привести к перегреву кабеля. Наносится клей на мат особым шпателем максимально осторожно, дабы не спровоцировать механическое повреждение системы. Передвигаться по полу и наносить затирку швов можно через день, а эксплуатировать систему только после полного высыхания клеевого слоя, что дозволит исключить возникновение трещинок вследствие неравномерного высыхания под воздействием температуры.

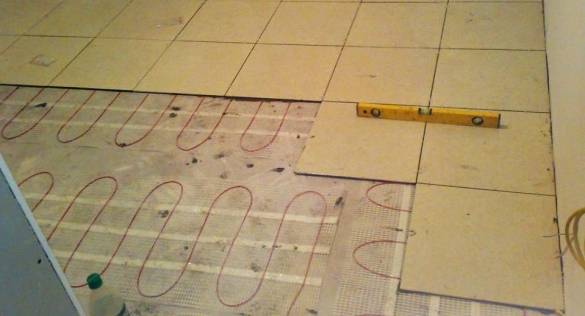

Укладка плитки на теплый электрический пол
Информация в виде пошаговой аннотации обозначает главные этапы, как выполнить теплый электрический пол под плитку своими силами. Верный выбор девайсов и соблюдение правил подключения частей гарантирует итог – надежный плиточный пол с обогревом в личном доме либо квартире.
Особенности монтажа электрического теплого пола под плитку, как это выполнить своими руками
Укладка электрического теплого пола своими руками под плитку — это довольно трудозатратный процесс; ознакомившись с технологией монтажа, выполнить такую работу сумеет даже человек, не имеющий опыта в строительстве. Дабы домашний мастер сумел без помощи других установить электрический нагревательный кабель, разглядим правила монтажа и схему подключения теплого пола.
Виды теплых полов электрического типа
Установка электрического теплого пола под плитку своими руками может осуществляться любым из 2-ух методов: средством электрического кабеля либо нагревательного мата. Пол из кабеля дешевле, но расчет его протяженности и укладка более трудозатратные. Таковой вариант выбирают, если в квартире высочайшие потолки, так как стяжка будет довольно толстая, и это уменьшит высоту помещения.
Когда монтируют полы, технологию укладки выбирает владелец, но спецы советуют укладывать термомат, так как это облегчит расчеты и установку. Термомат представляет собой особый проводник. В его конструкции нагревательный кабель уже размещен на ленте, которая дозволит сохранять равное расстояние между витками провода.
Разработка монтажа своими руками
Разработка укладки электрического теплого пола под плитку просит подготовительной подготовки всех материалов, которые пригодятся для монтажа. Нужно приготовить набор, состоящий из кабеля (либо мата) и терморегулятора. Потом нужно избрать место в стенке для монтажа термостата, выполнить проводку для подключения конструкции. Позже делают расчет длины нагревательного кабеля и продумывают размещение нагревательных систем. Разглядим аннотацию по укладке теплого пола под плитку.

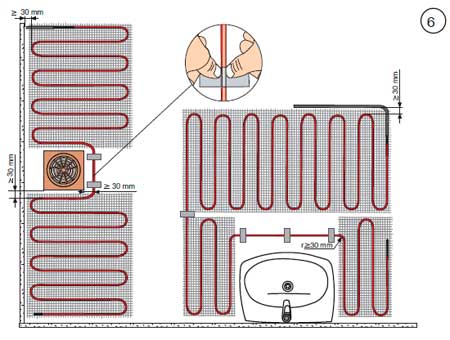

Создание схемы
Нужно предугадать и выполнить расчет схемы подключения теплого пола своими руками. На ней отмечают шаг монтажа кабеля либо мата. При составлении схемы учитывают следующие правила:
- Отступают от стенок 10 см.
- Там, где будет стоять мебель без ножек либо бытовые приборы, располагать электрический кабель воспрещается.
- Если необходимо обогревать только отдельные участки помещения, то можно надрезать маты и уложить сетку в нужном направлении.
Расчет материала
Если теплый пол будет выступать в качестве головного отопления помещения, то расчет делают следующим образом. На 1 м² площади нужен нагреватель, имеющий мощность 180 Вт. Если это будет вспомогательная система отопления, то мощность должна составлять 140 Вт.
Нужно найти площадь помещения, умножив его длину на ширину, и отнять из приобретенного результата площадь, занятую мебелью и бытовыми устройствами. Получится нужная площадь подогрева. Потом на основании приобретенного значения вычисляют мощность провода и его длину. Погонная мощность 1 м нагревательного элемента может быть от 16 до 20 Вт/м.

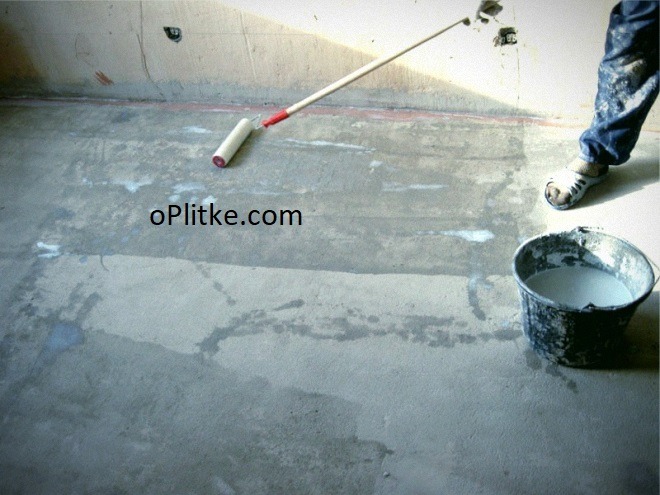

Подготовка поверхности
До работ всю поверхность в помещении необходимо подмести и промыть. Если на ней есть выпуклости, их необходимо удалить механическим методом. Если таким методом выровнять поверхность не удалось, то делают бетонную стяжку.

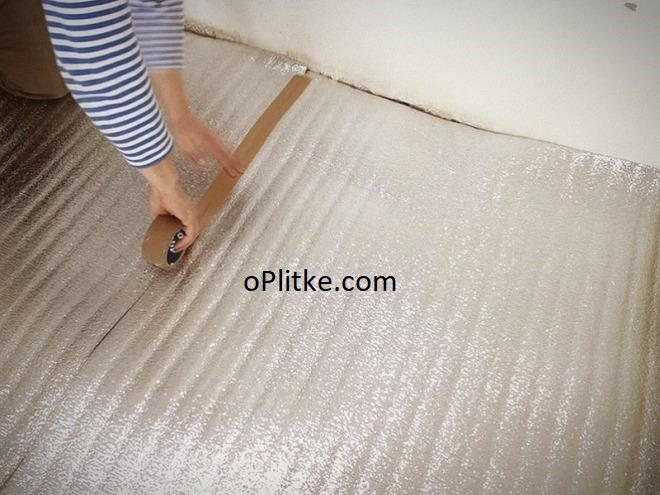

Укладка теплоизолятора
В качестве теплоизолятора используют пенофол, имеющий покрытие из фольги и самоклеящуюся поверхность. Материал укладывают на пол фольгой ввысь, отступая в углах комнаты от стенок по 10 мм. Все соединения нужно заклеить строительным скотчем.
Установка нагревательного элемента
На данный момент монтируют отопление в виде нагревательного мата, это освободит от перегибов провода и уменьшит время монтажа. Если вы заполучили кабель, не наклеенный на монтажный мат, то его монтируют зигзагами с расстоянием между витками 25 см. Фиксируют провод строительным скотчем. Если мат нужно повернуть, то монтажную сетку разрезают в подходящем месте.
Установка терморегулятора
Терморегулятор устанавливают на стенке. Лучше заблаговременно выполнить углубление для его размещения. Потом нагревательный кабель подключают к терморегулятору, а с другой стороны делают подключение терморегулятора к сети питания.
Проверка работоспособности
После монтажа электрического провода перед заливкой системы нужно проверить исправность конструкции. Для этого подают напряжение на кабель. Если все работает исправно, то приступают к следующему шагу.
Укладка плитки и кафеля
После чего делают стяжку слоем цементного раствора нужной толщины либо сходу делают укладку плитки на электрические теплые полы. Делают установка плитки. Для укладки применяют плиточный клей, созданный для теплого пола. Плитку монтируют на нагревательный мат.
За ранее плитки раскладывают на поверхности, дабы их верно расположить. На видном месте монтируют цельные плитки, а под мебелью можно расположить обрезки. После монтажа плитки нужно подождать около суток для полного высыхания клея.
