Теплый пол электрический на стенку

Электрический теплый пол можно применять как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финального покрытия и приступайте к работе – со всеми мероприятиями можно совладать своими силами.

Подготовка поверхности

1-ый шаг. Демонтируем старенькое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старенькую стяжку, если она в обычном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Кропотливо очищаем поверхность от пыли и грязищи.

2-ой шаг. Укладываем слой гидроизоляционно го материала. Обычно применяется полиэтиленовая пленка, но при желании вы сможете избрать и другую изоляцию. Принципиально, дабы влагозащитный материал входил на стенки примерно на 100-120 мм.

3-ий шаг. По периметру основания фиксируем на стенке демпферную ленту. Благодаря ней будет обеспечиваться компенсирование термического расширения системы во время нагрева. Избытки гидроизоляции и демпферной ленты аккуратненько обрезаем.

4-ый шаг. Укладываем теплоизоляционны й слой. Благодаря ему будут исключены утраты термический энергии через основание. Теплоизолятор выбирайте с учетом особенностей расположения комнаты, типа основания и мотивированного назначения отопительной системы.

Если вы планируете применять систему в качестве дополнения к основному подогреву, теплоизоляцию можно выполнить с применением вспененного целофана, снаряженного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Если на первом этаже находится обогреваемое помещение, теплоизоляцию идеальнее всего обустраивать с внедрением листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной шириной.

При установке системы подогрева в неотапливаемой ранее комнате, например, на веранде или балконе, теплоизоляционны й слой должен быть более основательным. Например, отлично подойдет 10-сантиметровая изоляция пенополистиролом либо минватой аналогичной толщины.

5-ый шаг. На теплоизолятор укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствован ие состава дозволит обойтись без дополнительного армирования.

Установка инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол устанавливается с некоторыми отличиями от собственного кабельного «собрата». Следуйте аннотации.

Составляем схему укладки

1-ый шаг. Избираем место установки терморегулятора. Его установка рекомендуется делать с 15-сантиметровым отступом от поверхности пола.

2-ой шаг. Составляем схему укладки системы подогрева.

Принципиально: пленку нельзя располагать под большими бытовыми устройствами, мебелью и иными томными вещами.

При составлении схемы учитывайте следующие принципиальные аспекты:

1-ый ряд пленки должен быть уложен с отступом более 100 мм и менее 400 мм от стенок;
если теплый пол будет применяться в качестве основной системы подогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
если инфракрасная пленка укладывается в качестве дополнения к имеющемуся подогреву, довольно, дабы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

1-ый шаг. Раскладываем инфракрасную пленку поверх термоизоляции. Придерживайтесь составленной схемы. По мере надобности пленку можно резать по заводским линиям.

Укладку частей делайте медными частями контактов вниз по направлению к стенке с терморегулятором .

2-ой шаг. Подключаем контактные зажимы к краю медной полосы и подсоединяем провода.

3-ий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции отлично подходит особая битумная мастика.

Принципиально: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте снутри нагревательной пленки.

4-ый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и кропотливо его изолируем.

5-ый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии таковой способности сможете подключать его в розетку, как обычный электроприёмник.

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, идеальнее всего прокладывать под плинтусом.

В окончание подключаем систему к электрической сети и перебегаем к ее тестированию.

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и иных изъянов нет, все нормально. Сможете приступать к монтажу финального напольного покрытия. Перед этим довольно накрыть систему плотной полиэтиленовой пленкой, но некоторые спецы все-же советуют залить узкий слой стяжки – на него финальное покрытие ляжет более отменно.

Цены на инфракрасный теплый пол

Инфракрасный теплый пол

Установка кабельного электрического теплого пола

1-ый шаг. Устанавливаем терморегулятор в за ранее приготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стенке углубление для соединения с нагревательным проводом.

2-ой шаг. Подготавливаем схему укладки кабельного теплого пола. Сможете выполнить этот шаг первым, как для вас угодно. На бумаге разметьте место для укладки греющего кабеля. В местах будущей установки тяжеленной мебели и техники кабель не укладываем.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы следует знать две величины — общую длину кабеля и шаг его укладки (расстояние между примыкающими проводами в петле). есть особые формулы, но мы хотим предложить пользоваться интегрированным калькулятором. Введите значения и получите итог!

— суммарная площадь участков помещения, на которые будет улечся кабель;

— особенности помещения — изберите вариант из предложенного списка;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на метр.

Перейти к расчётам

Отысканное значение поможет обусловиться с выбором комплекта теплого пола с кабелем, длина которого в наибольшей степени подходит к рассчитанному параметру.

Сейчас, зная длину, нетрудно вычислить и шаг укладки:

Перейти к расчётам

3-ий шаг. Переносим схему с бумаги на основание. Для разметки комфортно применять броский скотч. При желании сможете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

4-ый шаг. Укладываем кабель теплого пола по линиям разметки.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционно го слоя, используем клипсы или же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровненькой поверхности. Непременно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в аннотации к системе, уточните этот момент в отдельном порядке.

В окончание остается подключить силовой кабель к регулятору температуры. За ранее отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к предстоящим мероприятиям.

Заливаем стяжку и укладываем финальное покрытие

Стяжку идеальнее всего делать из специальной готовой консистенции. На упаковке такового состава будет обозначено, что он разработан специально для использования в комплексе с теплым полом. Смесь готовьте по аннотации. Достаточная толщина слоя – 40-50 мм.

Умеренно распределяйте смесь по поверхности с помощью шпателя. Смотрите, дабы под телом кабеля не было воздушным кармашков. Из-за них качество подогрева будет приметно ухудшаться. Дайте стяжке стопроцентно высохнуть.

Принципиально: инфракрасный и теплый пол требуют различного времени на «выдержку» после монтажа. Воспользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе нужно дать отстояться 3-4 недели.

Финальное покрытие укладываем в согласовании с технологией монтажа избранного материала. В большинстве случаев поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании сможете применять и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Как выполнить электрический обогрев стенок?

Электрический обогрев стенок не набрал особенной популярности, как система отопления дома или квартиры. Это связано с обилием недочетов данной идеи, также некой сложностью укладки греющего кабеля (или пленки) на вертикальной поверхности. Дальше мы разглядим технологию монтажа теплого пола на стенку и предоставим главные плюсы и минусы такового варианта подогрева комнат.

Взвешиваем все «за» и «против»

Итак, из недочетов утепления стенок электрическим теплым полом можно выделить следующие:

Нехороший термообмен. Т.к. нагревательный элемент будет находиться в стенке, тепло поначалу должно пройти через слой отделки (штукатурки или листов ГКЛ), после этого только добраться до прогреваемой комнаты. Здесь появляется такая картина – подогрев захватит только 1-ые 15-20 см от поверхности и прогретый воздух подымется к потолку. Как итог – отопление будет неэффективным и придется дополнительно устанавливать другие электрообогреватели.
К стенке нельзя приставлять мебель и домашнюю технику. Здесь также все разумеется – любые шкафы, холодильники, телеки и полки будут мешать и так слабенькому прогреву комнаты. К тому же, прямое воздействие тепла плохо может воздействовать как на мебель (она начнет рассыхаться), так и на электроприборы (перегрев).
Значимые теплоотдачи. Тепло будет излучаться не только лишь вовнутрь дома, но и наружу (к наружной стороне стенки). Под инфракрасную пленку подстилать фольгированную теплоизоляцию нельзя, потому Вы сами осознаете, как это понизит эффективность прогрева.
Понижение универсальности вертикальных поверхностей. Если Вы в момент монтажа теплого пола не предусмотрите особые крепления, то в дальнейшем, после финальной отделки, навряд ли у Вас получится без повреждения нагревательного элемента повесить телек на стенку или даже картину.
Смещение точки росы к внутренней части. Один из самых основных недочетов электрического отопления стенок. Обычно, конденсат накапливается между холодной и теплой поверхностью. Если в обыденных критериях это происходит на наружной стороне построек, то при укладке греющего кабеля или пленки точкой росы станет приблизительно середина стены. В итоге зимой она будет посильнее вымерзать и резвее разрушится. К тому же, возможность появления плесени и грибка вырастет в разы.
Увеличение издержек электроэнергии. Электрические теплые стенки – не самая экономная система отопления. Хоть греющий кабель на вертикальной поверхности можно укладывать с увеличенным шагом, все таки расход электричества будет значимым. А для чего это необходимо, если эффективность подогрева будет достаточно низкой?
Декоративная отделка стенок прослужит меньше. При электрическом обогреве вертикальной поверхности нет гарантии, что через несколько месяцев у Вас не отклеятся обои. К тому же, если Вы некорректно изберите раствор при монтаже теплого пола под плитку (например, в ванной), она может отвалиться уже после первого отопительного сезона. Не волноваться можно только в этом случае, если стены будут зашиты гипсокартоном.

Как Вы видите, недочетов у таковой системы обогрева достаточно много и они все значимые. Мы ознакомились с обилием дискуссий на форумах и отыскали только два главных плюса укладки теплого пола на стенку:

При вертикальном подогреве пыль не будет распространяться по комнате.
Так как греющий кабель или инфракрасная пленка укладываются в стену, в комнатах станет просторнее.

Сейчас Вы сами сможете прийти к выводу, можно ли делать установку теплого пола на стенку. Если все таки Вы приняли решение применять такую систему электрического обогрева, читайте дальше, как верно укреплять греющий кабель и пленку.

Читайте по теме: Тест на группу по электробезопасности 4 группа

Разработка монтажа

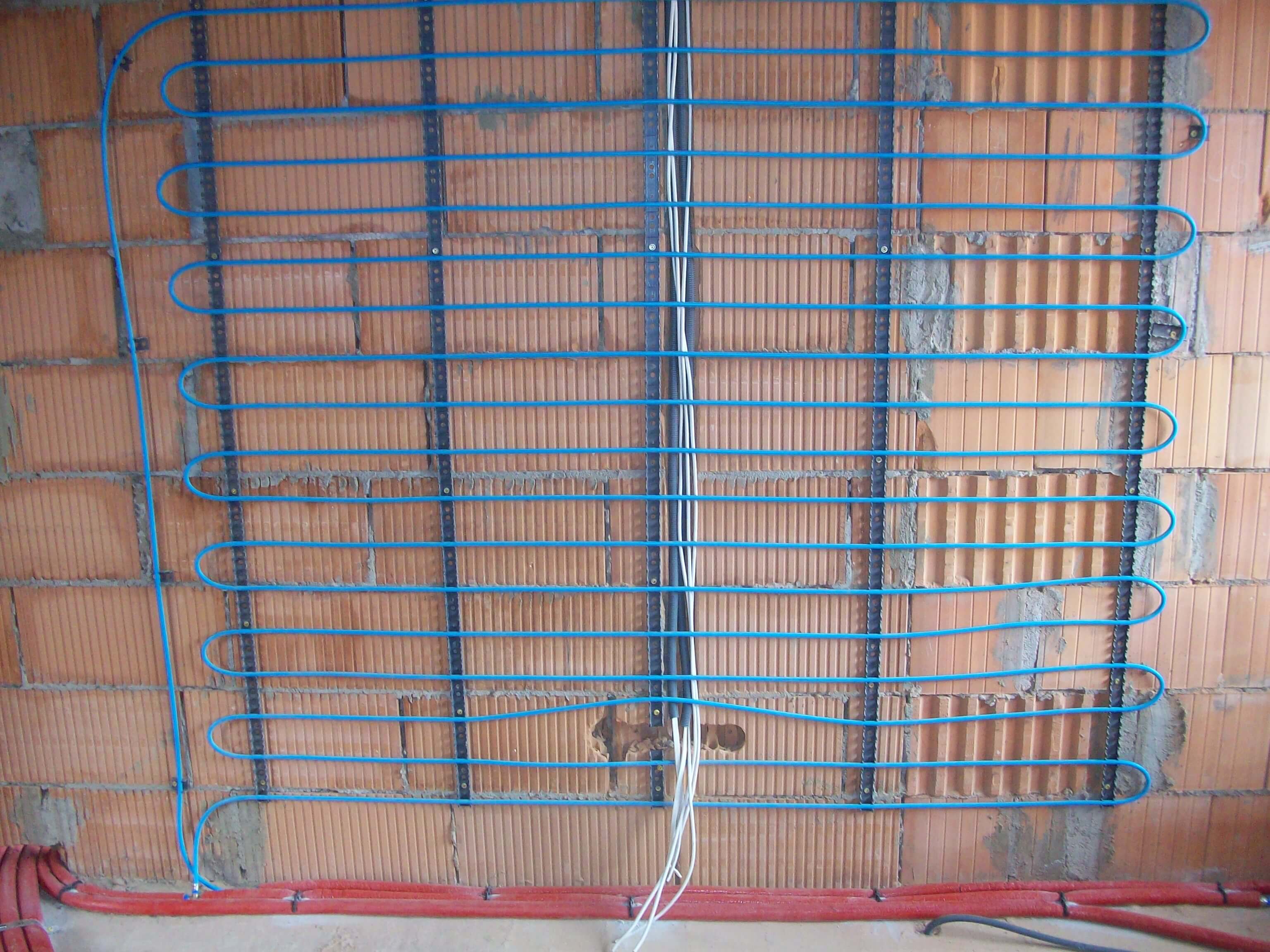

Кабельный подогрев

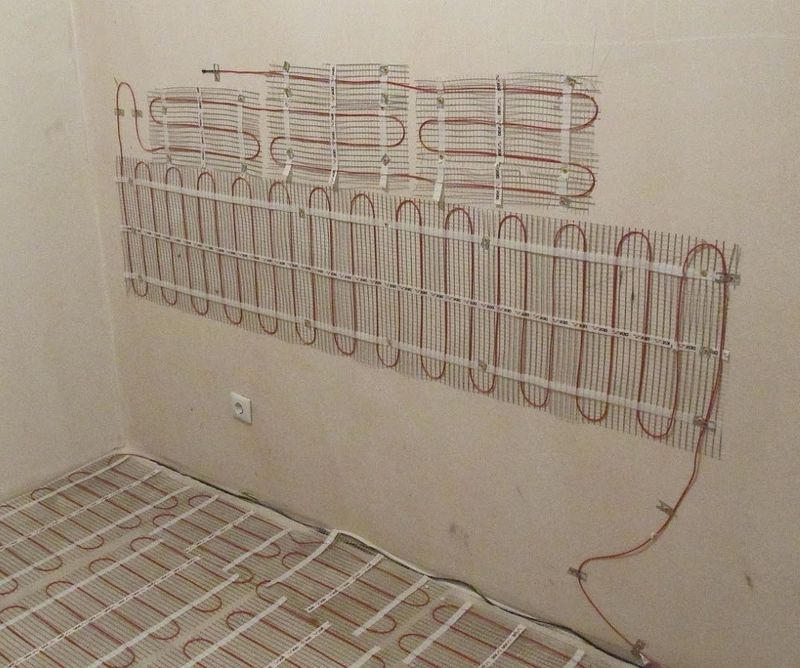

Итак, для того дабы выполнить электрический теплый пол на стенке своими руками, Для вас необходимо будет выполнить следующие этапы:

Утеплите внутреннюю часть поверхности вспененным полиэтиленом с фольгированной основой.
Закрепите железную сетку на стене при помощи дюбелей. Заместо сетки можно также применять монтажную ленту, как на рисунке ниже.
Произведите установку нагревательных частей, зафиксировав их механическим методом.
Подключите термодатчик и терморегулятор. Подсоединять провода к сети 220 Вольт не надо.
Покройте так именуемые теплые стенки слоем предварительный штукатурки.
Когда 1-ый слой застынет, нанесите чистовой слой, зашпаклюйте его и перебегайте к декоративной отделки стенки.
Через 4 недели сможете смело включать обогрев и инспектировать, как он эффективен.

Обращаем Ваше внимание на то, что для укладки плитки поверх теплого пола необходимо применять особый плиточный клей, по другому через время Ваша декоративная отделка просто начнет сыпаться.

Если же поверх кабельного подогрева стенок Вы решите выполнить гипсокартонную отделку, тогда разработка монтажа еще проще. Заместо укладки плитки Для вас необходимо будет собрать каркас из профилей и зашить его листами ГКЛ, за ранее подключив все элементы цепи и установив терморегулятор в подходящем месте.

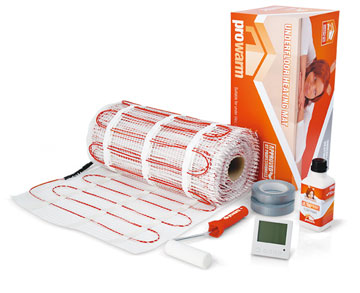

Видео аннотация по укладке термоматов:

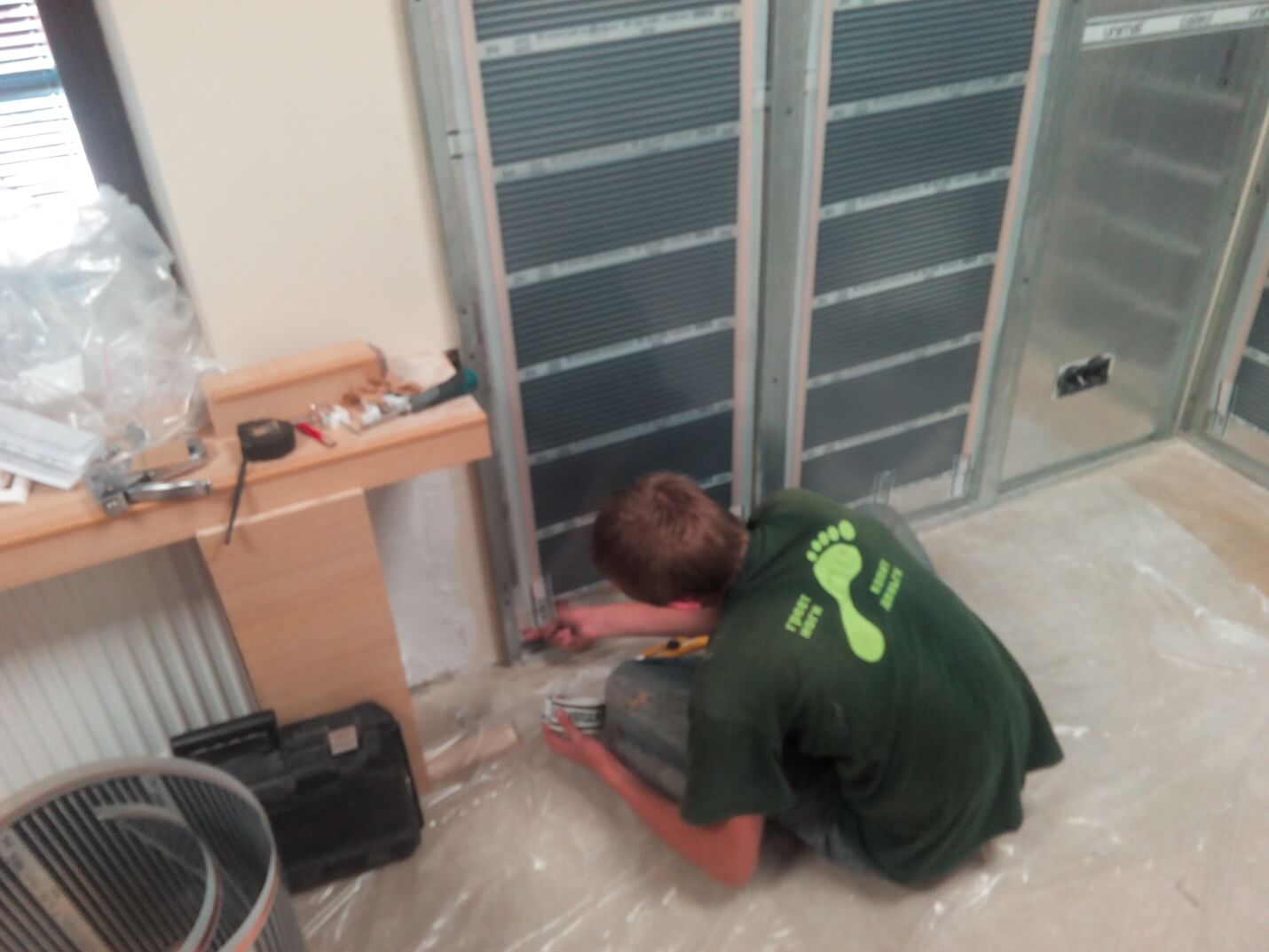

Инфракрасная пленка

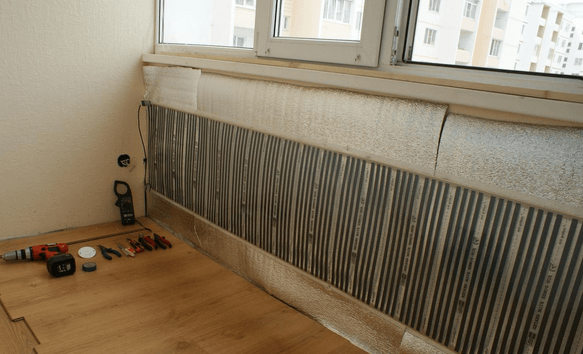

Установить инфракрасный теплый пол на стенку еще проще. Обычно таковой вариант применяют на балконе, который отделывается вагонкой или гипсокартонными плитами. В данном случае Вы должны учесть принципиальный аспект – применять фольгированную теплоизоляцию категорически запрещено. Если Вы желаете дополнительно утеплить лоджию, лучше подыскать другой теплоотражатель без использования фольги.

После укладки теплоотражающего слоя Для вас необходимо выполнить каркас под крепление отделки и закрепить пленочное покрытие в подходящих местах. Дальше подключите провода и заизолируйте обнаженные контакты. Последнее, что остается выполнить – подключить термодатчик и терморегулятор. После проверки отопительной системы сможете сразу ее включить.

Учитывайте принципиальный аспект – поверх пленочного покрытия нельзя наносить плиточный клей. Укладка инфракрасного теплого пола осуществляется только «на сухую»!

В итоге советуем просмотреть очередное полезное видео по теме:

Вот и все, чего хотелось поведать Для вас о том, как выполнить теплый пол на стенке своими руками. Советуем все таки избрать другой вариант отопления в доме или квартиры, т.к. у таковой системы больше минусов, чем плюсов!

Электрический теплый пол в личном пригородном доме: особенности монтажа в древесном и каркасном доме

Виды теплых полов

На чтение 7 мин Просмотров 1.8к. Размещено 4 января, 2017 Обновлено 11 мая, 2021

Установить электрический теплый пол в доме в личном секторе – означает выполнить свое жилище очень современным и комфортным. Поэтому это рвение нельзя именовать обыденным желанием приблизиться к высочайшим технологиям и экономии. Современные системы подогрева отличаются простотой применения, они не требовательны в обслуживании. Поэтому это не предмет роскоши либо престижная тенденция, а нужный элемент любого жилища, обеспечивающий подогрев.

Электрический пол в древесном доме – устройство на базе электрического греющего кабеля. От составляющей зависит обычное функционирование и срок эксплуатации системы. Устройство теплого пола обычное. Работа базируется на подаче напряжения от сети 220 В. Электрическое сопротивление содействует превращению электроэнергии в термическую.

Принципиально! Увеличивается только температура нагревательного элемента. Дальше он передает свой потенциал бетонному либо иному финальному покрытию.

Установка может быть самостоятельным источником тепла, а может употребляться как вспомогательная. Если владелец рассчитывает только на работу панельного отопления, то мощность 1 м2 должна быть порядка 150 Вт и поболее при теплоотдачах наименее 80 Вт с 1-го квадрата. В случаях, когда на электрический пол в доме в личном секторе возлагается только частичная нагрузка, то будет довольно мощности 110-120 Вт/м2.

Стоит осознавать, что числа условные. Поэтому все находится в зависимости от разработанного проекта и приведенных расчетов.

Инфракрасный теплый пол – комфортный и теплый дом

Улучшенные до максимума способности производственных площадок позволяют потребителям воспользоваться не просто действенным средством отопления, но и экономически прибыльной системой, не требовательной в обслуживании.

Для подогрева личного дома применяются любые из представленных ниже видов теплых полов:

инфракрасный пленочный;
проводной;
нагревательные маты.

Любой из них характеризуется своими техническими параметрами и целесообразен для монтажа в определенных ситуациях. Более ординарными числятся кабельные модели. С возникновением пленочных вариантов рынок теплых полов перевернулся с ног на голову. Они очень прибыльны исходя из убеждений экономии электроэнергии. При эксплуатации удается сберечь до 60% электричества. При всем этом укладка такового электрического теплого пола в доме более ординарна. Финальное покрытие можно стелить сходу после установки пленки. Стяжка не нужна.

Принципиально! Инфракрасную систему нагрева можно монтировать на всякую поверхность (наклонная, вертикальная, горизонтальная). Этому содействует метод «сухого монтажа».

Юзерам необходимо осознавать, что панельное отопление выделяет термическую энергию во всех направлениях. В конечном итоге часть тепла будет утеряна. Поэтому необходимо не пожалеть средств на приобретение термический изоляции. Это понизит теплоотдачи в подвальное помещение, если система отопления устанавливается на нижнем этаже.

Установка теплого электрического пола в личном доме

Установка отопительной системы относится к классу «чистовых» строительно-монтажных процессов. Поэтому приступать к укладке теплого пола необходимо после отделочных работ. Пол жилища необходимо очистить от пыли и иных загрязнений. Стоит снять все фракции застывшего цемента и штукатурки. Отвердевший раствор необходимо убрать шпателем. Другие загрязнения убираются щеткой после кропотливого увлажнения пола.

Стоит знать: для хорошей работы теплые электрические полы в древесном доме стоит устанавливать только на ровненькую поверхность. Перепады по уровню должны быть малы.

Другие работы можно соединить в следующие группы, которые и буду представлять собой этапы монтажа:

Укладка напольной термический изоляции. Применяется пенопласт либо плиточный материал. Может применяться с экранирующим покрытием. Не рекомендуется применять фольгу в силу ее резвого износа.
Подключение терморегулятора. Установка проводится на стенке, часто в нише.
Установка датчика температуры. Устройство необходимо для передачи данных о температурном режиме на терморегулятор. Подключение к нагревающему элементу делается конкретно перед самой укладкой.
Установка отопления. Кабели, маты либо пленка укладываются конкретно после проделывания вышеперечисленных работ. Разработка укладки будет представлена ниже.
Оканчивающий шаг. Он содержит в себе установка финального покрытия, заливку стяжки (если такая предусматривается), тестирование системы.

Теплые полы электрические в древесном доме: видео урок монтажа

Все стадии установки теплого пола не так ординарны. Поэтому нужно разглядеть каждую более тщательно.

Изоляция. Материал препятствует нагреву плит перекрытия. Термическая изоляция экранирует радиационную составляющую термического потока, направляя ее тем в помещение. Толщина и тип материала подбирается, исходя из особенностей первого этажа, его предназначения. Так, в случае многоэтажки можно использовать фольгированную рулонную изоляцию. Установка теплого пола электрического в древесном доме предугадывает внедрение плиточного материала. Слой может достигать в толщину 5–10 см. Рекомендуется применять в композиции с отражающими материалами. В зонах с завышенным влаговыделением необходимо применять дополнительную пароизоляцию.

Установка термодатчика и подключение регулятора. Благодаря терморегулятору можно устанавливать температурный режим в помещении. Подводить кабели необходимо через штробу, которая делается в стенке, где предусматривается проектом установка оборудования. Установка проводится на высоте от 30 см от уровня пола. А датчик температур устанавливается в сам теплый пол. При всем этом необходимо выдержать расстояние от стенки с терморегулятором 0,5–0,7 м.

Укладка нагревательных частей. Установка предугадывает раскладку кабеля с отступами от перегородок и стенок величиной 5-10 см. Установка проводится в тех зонах, где не предусматривается расстановка мебели. Под томными предметами система может перегреться. Не считая того существует рекомендация не укладывать нагревательные элементы под сантехнические приборы. Установка пленочного теплого пола в личном доме позволяет укладывать конструкцию под мебель.

Крепление отдельных частей кабельной и инфракрасной системы должно производиться обоесторонним скотчем. А вот нагревательные маты крепятся между собой с помощью монтажной склейкой ленты. Раскладка кабеля должна проводиться «змееобразно». Шаг между витками должен составлять 8 и поболее см. При укладке необходимо смотреть, дабы провода не находились в натянутом состоянии, а перегибы были плавными.

Финальное покрытие. В качестве облицовочного могут употребляться все доступные стройматериалы, не считая паркета и паркетной доски. В ванных комнатах и кухонных зонах рекомендуется применять плитку.

При заливке стяжкой необходимо дать ей высохнуть в период 30 дней. Только после чего можно покрывать пол ламинатом, линолеумом либо другим материалом.

Управление электрическим теплым полом в пригородном доме

Система может быть зональной, а может улечся по всей комнате. Время от времени нет нужды нагревать все помещение либо охото в целях экономии обогреть определенный угол (к примеру, рабочее место). Ну и неизменное функционирование в одном режиме не сыграет на руку оборудованию. К тому же контроль нужен, если на некоторое количество дней все семейство уезжает из дому.

Устройство электрических теплых полов в древесном доме предугадывает установка датчиков температуры и регулирующего оснащения. Эти приборы позволят поддерживать данный температурный режим в помещении. Продвинутые варианты позволят смотреть за работой системы в автоматическом режиме. Так, можно задать характеристики, дабы прогреть дом к приходу с работы.

Система подключается к сети 220 В. К регулятору подводятся кабели от нагревательного элемента, температурного датчика.

Контроллеры смотрят за перегревом. Так, они могут сработать на аварийное отключение питания, если возникнет страшная ситуация. Современные модели позволяют подключать оборудование к ПК, записывать тренды температуры с изображением до 4 кривых. Все результаты можно сразу распечатать для большего удобства при исследовании.

Пленочный теплый пол в каркасном доме. Обычные ошибки юзеров

Инфракрасный теплый пол в личном доме каркасного типа – неподменная система. Такое отопление дозволит в разы сберечь, если подойти к процессу установки и предстоящей эксплуатации хорошо, мастерски. Немногие представляют, как должен в эталоне перейти процесс установки и уход за подогревом.

Стоит разглядеть обычные ошибки, дабы знать, как их избежать:

Подбор греющего элемента по всей площади. Нужно провести расчеты с учетом тех мест, где пленка не будет установлена. В ином случае можно остаться в холодном доме;
Подключение кабеля в сеть, если не высохла стяжка либо клеевой раствор. Чревато смертельными последствиями;
Нельзя ходить в жесткой обуви по пленочному полу. Существует риск его разрушить;
Нельзя оставлять «воздушные карманы» вокруг теплой части системы. Ошибка допускается в случае монтажа инфракрасного пола в клей для плитки.

При монтаже конструкции в древесном доме стоит быть максимально внимательным, и подогрев будет работать подабающим образом.
