Теплый пол без стяжки на древесный

Описание легких систем водяных теплых полов которые не требуют устройства бетонной стяжки, к примеру в древесных либо каркасных домах. Обзор других типов водяных теплых полов тут : водяной теплый пол

Главные виды легких систем: фольгированная и древесная.

Фольгированная система — обычная в монтаже, устанавливается как на бетонное основание так и на древесное. Имеет толщину от 30 мм..

2. Древесная система более сложна в монтаже, устанавливается лишь на древесных перекрытиях, зато имеет толщину от 20 мм. Строй материалы для нее можно приобрести на местном строительном рынке.

Легкие системы имеют следующие достоинства:

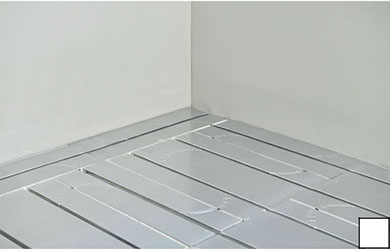

Фольгированная система

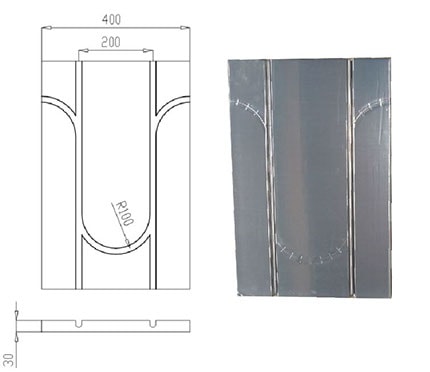

Основой легкой фольгированной системы является универсальный фольгированный элемент, сочетающий внутри себя слой экструдированного пенополистирола высочайшей плотности и теплораспределительный слой из алюминия шириной 150 мкм. (для сопоставление толщина фольги используемой для изготовления еды 10-15 мкм., т.е. в 10 раз тоньше). Система может устанавливаться как на бетонное основание так и на предварительный (дощатый) пол, уложенный на древесные лаги.

Основание элемента выполнено из экструдированного пенополистирола высочайшей плотности шириной 30 мм. Материала сразу легкого и крепкого с низкой теплопроводимостью, выдерживающего огромные распределенные нагрузки. Элемент универсален, т.к. в одном элементе изготовлены каналы, образующие фигуру «Тюльпан», как для укладки труб на прямых участках, так и для поворотов. Каналы выполнены в виде U-образного профиля, который позволяет накрепко зафиксировать трубу. Внедрение экструдированного пенополистирола в качестве базы для частей(мягенького, но сразу упругого материала)и уникальная форма трапеции канала (сужение в высшей части и расширение в нижней) делают эффект «замка», плотно удерживающего трубу в пазе, также обеспечивающего плотное пролегание фольги к стенам трубы. Универсальный фольгированный элемент можно использовать с трубами 16-18 мм.

Фольга имеет особое покрытие для обеспечения долгого срока службы в критериях брутальной среды (плиточный клей, стяжка и т.п.), также для неплохой адгезии к клеевым составам. Для укладки труб на прямых участках в фольге выдавлены U-образные профили. На поворотных участках на фольгу нанесена перфорация, которая при нажиме трубой прорывается напополам и образовавшимися «крыльями» плотно прилегает к трубе.

Установка фольгированной системы.

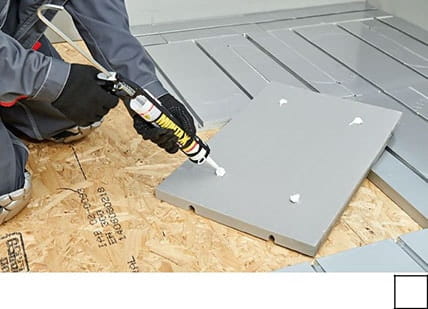

Перед укладкой фольгированной системы рекомендуется обработать поверхность предварительного пола грунтом либо бетон контактом. Это нужно для крепкого склеивания частей к основанию. Установка фольгированной системы очень прост и не просит огромного профессионализма. Для укладки требуются:перчатки, линейка и канцелярский ножик для резки частей. Раскладку частей фольгированной системы рекомендуется начинать от места входа контура теплого пола в помещение, или от самого далекого угла помещения, или от места установки распределительного коллектора.Раскладываются элементы плотно к друг-другу, последовательно,один за одним После того, как фольгированная система выложена на полу, советуем последовательно поднять элементы и наклеить их к поверхности предварительного пола. Нет необходимости стопроцентно покрывать клеем элементы, довольно маленького количества клея, нанесенного на углы элемента.

Клей служит только для временной фиксации пластинок,дабы при монтаже конкретно контура, труба не поднимала элементы, в особенности в местах поворотов. Обычно, если элементы плотно уложены друг к другу,то довольно наклеить получившиеся маленькие куски и пластинки в местах поворота. Для приклеивания можно применять любые клеи не брутальные к пенопласту (КС, водянистые гвозди и т.п.). Также элементы фольгированной системы можно приклеивать к основанию при помощи плиточного клея. Порядок работ в таком случае осуществляется также как при укладке глиняной плитки с внедрением зубчатого шпателя. Плиточный клей можно наносить как на основание предварительного пола, так и конкретно на сами элементы.

После чего можно приступать к монтажу труб контуров теплого пола. К данному шагу мы советуем приступать через день после приклеивания частей — это гарантирует, что клей схватится, а труба, поэтому,не будет подымать пластинки во время монтажа

Установка контуров теплого пола.

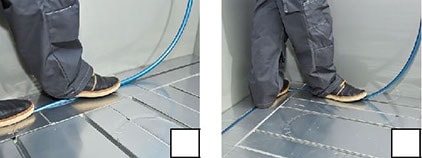

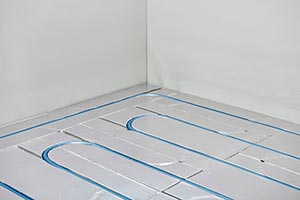

Установка трубопровода нужно начинать от распределительного коллектора. Труба располагается над каналом и легким нажатием ступни вдавливается в паз.

Перед поворотом нужно искривить трубу в сторону поворота на угол приблизительно 90 градусов, прислонить ее к началу перфорации на повороте и, последовательно вдавливая по ходу движения, воткнуть в канал поворота.

Двигаясь по рисунку,соответственному методу укладки трубопровода, возвратиться к распределительному коллектору и отрезать трубу с припасом 20-30см.

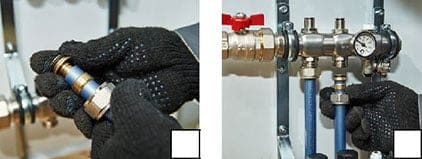

Уложите все контуры теплого пола, потом подключите их к распределительному коллектору.

Перед укладкой чистового покрытия либо промежных слоев (из ДСП, ГВЛ,ЦСП и т.п.) удостоверьтесь в плотности системы, проведя гидравлические тесты.

Укладка чистового покрытия.

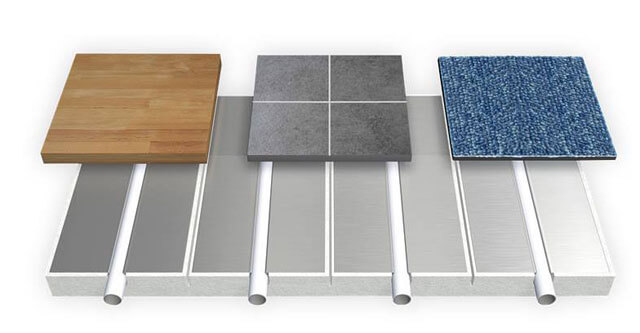

Хоть какое чистовое покрытие можно укладывать конкретно на фольгированную систему. В случае устройства наливного пола либо укладки глиняной плитки конкретно на фольгированную систему, мы советуем обработать поверхность частей грунтом либо бетон контактом — это нужно, для роста срока жизни фольги. Т.к. система устанавливается на весь срок жизни строения, а фольга находится в конкретном контакте с брутальной средой(клеем), нужно свести этот контакт к минимуму.

Для глиняной плитки и при отопительных нагрузках более 60 Вт/м2 безотступно рекомендуется устройство сборной стяжки из гипсоволокнистых либо цементно-стружечных плит.

Устройство сборной стяжки рекомендуется по следующим причинам:

Помогает избежать эффекта «полосатого теплого пола»,который может появиться из-за нагрева поверхности пола выше температуры 26,5оС (санитарная норма);
Существенно упрощается укладка глиняной плитки либо штучного паркета.

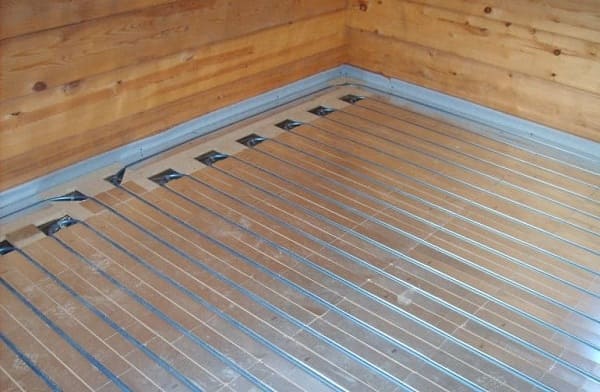

Легкая древесная система.

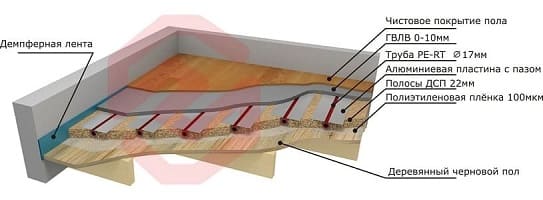

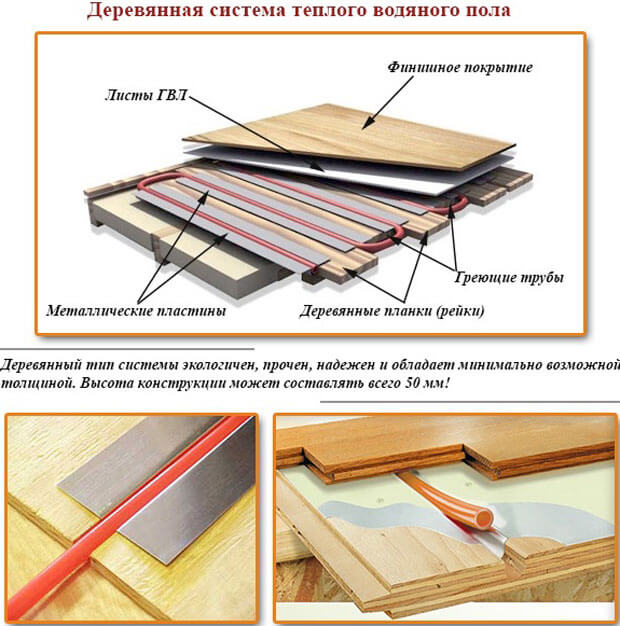

Водяной теплый пол. Конструкция легкой древесной системы водяного теплого пола.

Снизу ввысь по слоям:

Доска 20 мм, либо ДСП 22 мм. Основное предназначение — фиксация дюралевых пластинок и создание жесткой поверхности. Теплоизолятор в данной конструкции пола должен быть предусмотрен в перекрытии.

Выбор между доской и ДСП делается на основании Ваших требований экологичности.
Доска (либо ДСП) укладываются строго в согласовании с проектом системы отопления "водяной теплый пол", с промежутком 20 мм.

Термическая труба .Защелкивается в особые пазы дюралевых пластинок.

Один слой ГВЛВ (гипсо-волокнистый лист, гидростойкий). ГВЛВ служит для сотворения ровненькой поверхности на дюралевых пластинках для наклеивания глиняной плитки.

В случае применения в качестве чистового покрытия паркета либо ламината рекомендуется не применять ГВЛ, укладывать чистовое покрытие конкретно на дюралевые пластинки.

У нас вы сможете заказать набор оборудования, проект либо просто консультацию по системе отопления теплый водяной пол.

Доставляем оборудование по Рф.

Компания практикуется по технологии отопления "водяной теплый пол" и технологии теплоснабжения "термический насос", и имеет долголетний опыт работ в этих областях. Имеем собственное проектное подразделение, инженерное оборудование закупаем в Европе и Рф.
Политики конфиденциальности

Как выполнить сухой теплый пол без стяжки своими руками

Водяной теплый пол – это одна из самых эконом систем, применяемых для нагрева пола. Обычно подобные системы укладываются в стяжку, но это может быть далековато не всегда, так как вес 1-го квадратного метра покрытия может достигать 300 кг. Для древесных домов либо старенькых построек такая нагрузка чрезмерна, потому установить теплый пол под стяжкой не получится. К тому же, уровень пола при укладке водяного теплого пола подымается приблизительно на 10 см – а для некоторых помещений такое уменьшение свободного места возможно окажется критическим.

Решением описанной чуть повыше трудности являются настильные системы, которые можно монтировать, не перегружая перекрытие и не снижая объем помещения. Вобщем, при всех обрисованных плюсах имеется и несколько недочетов, которые не позволяют именовать теплые полы в древесном доме без стяжки универсальными.

1-ое негативное качество, которое необходимо отметить – не очень высочайшая эффективность. Средняя теплопотеря квадратного метра таких полов составляет около 50 Вт – а этого почти всегда недостаточно для настоящего отопления всего дома. Вот поэтому сухие теплые полы в древесном доме в большинстве случаев применяются в купе с другими отопительными системами.

Вторым недочетом является низкая инерционность. Естественно, конкретным минусом это качество именовать нельзя, ведь благодаря ему обеспечивается высочайшая скорость прогрева помещения – но и остывает оно так же стремительно, если установленные своими руками сухие теплые полы по некий причине прекращают работу.

Виды сухих теплых полов

Существует две разновидности сухих систем теплого пола – древесные и полистирольные. Устройство обеих систем имеет два общих компонента – блоки настильной системы и теплораспределительные железные полосы. Так как теплопроводимость базисных материалов невелика, при укладке труб конкретно в пазы блоков теплопотеря выходит маленькой. Дабы восполнить этот фактор, применяются железные пластинки, сделанные на базе алюминия.

Древесные настильные системы

Древесные системы являются достаточно пользующимися популярностью, что обуславливается их экологичностью, доступностью и простотой монтажа. Удачный вариант для большинства юзеров – модульные сухие теплые полы, в состав которых входят блоки из ОСБ либо ДСП. В блоках имеются особые каналы, созданные для монтажа труб. Древесный сухой водяной теплый пол прост в монтаже, а его элементы стандартизированы.

В качестве межтрубных досок применяется отменно обработанная древесная порода. Габариты досок могут варьироваться, но стандартные изделия имеют сечение 21х120 мм либо 28х120 мм. Подбирать размеры блоков либо досок необходимо зависимо от расстояния между трубами. Материалы в любом случае будут улечся поверх лагов таким макаром, дабы имеющиеся пазы позволяли выполнить укладку труб по избранной схеме.

Древесная система сухих теплых полов может улечся различными методами, но всегда есть определенный ряд требований, предъявляемых к основанию:

Укладка лагов осуществляется с определенным шагом, величина которого находится в зависимости от применяемого напольного покрытия. Для плитки подойдет шаг в 30 см, а для других покрытий шаг укладки можно прирастить до 60 см.
Под термоизоляцией непременно должен размещаться водоизоляционный слой. Обычно для него применяется водоизоляционная полиэтиленовая пленка достаточной плотности, но при желании можно пользоваться и другим материалом с подобными чертами.
Высококачественная установка теплых полов в древесных домах подразумевает наличие неплохой термоизоляции, которая размещается в пространстве между лагами. Проще всего работать с теплоизоляционными плитами из минваты либо пенополистирола. Последний вариант лучше, так как пенополистирол без заморочек выдерживает воздействие воды. Минвата же при намокании теряет свои характеристики.
На установленных лагах можно обустроить предварительный пол, который должен быть накрепко зафиксирован и иметь перепады высоты менее 2 мм на 1 м 2 . Вобщем, особенной необходимости в разработке предварительного пола нет, но без него с монтажом теплого пола могут появиться некоторые затруднения.

Главные методы обустройства древесного сухого теплого пола смотрятся следующим образом:

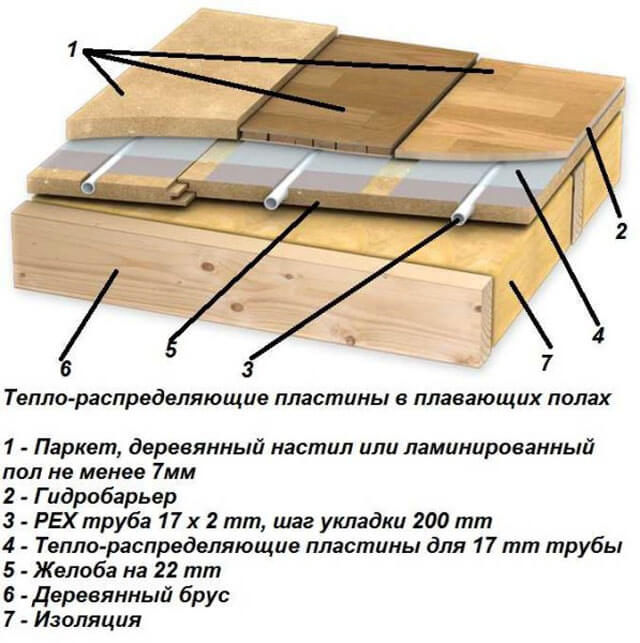

«Плавающая» конструкция, не имеющая жесткого соединения с основанием. Для таковой конструкции подходят готовые блоки из ДВП, в каких имеются заблаговременно изготовленные желоба. Данные модули укладываются поверх лагов, место между которыми заполнено теплоизоляционным материалом. На ДВП кладется железная полоса и крепятся трубы. Расстояние между трубами и их поперечник могут варьироваться зависимо от того, какую теплопотерю обязана иметь готовая конструкция. По мере надобности можно дополнить систему слоем гидро- либо паробарьера. В случае с мягенькими финальными покрытиями будет нужно несущий лист шириной более 22 мм, дабы конструкция могла выдерживать нагрузки. К тому же, уложенные плиты будут делать функцию распределителя и аккума термический энергии. Модули для плавающей конструкции полностью можно применять и при укладке теплого пола на ровненьком основании.

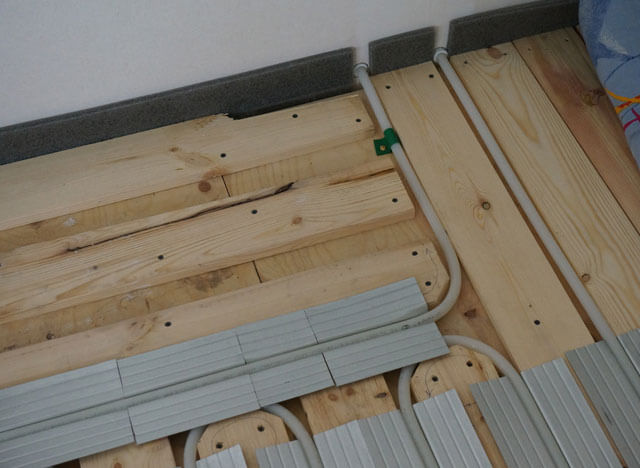

Во 2-м варианте системы заместо модулей применяются межтрубные доски. Их длина может варьироваться, но ширина и толщина должны быть одинаковы, дабы можно было выложить конструкцию с нужным рисунком укладки труб. Доски могут улечся на хоть какое выровненное основание, но на нем должны находиться тепло- и водоизоляционные слои. При правильном монтаже таковой конструкции температурные расширения материалов будут совсем неприметными.
Система GRANAB. Таковой теплый пол без стяжки в каркасном доме вначале рассчитан на установка поверх всех оснований, независимо от их выравнивания (детальнее: "Как выполнить теплый пол в каркасном доме, какой вариант избрать"). Главный особенностью данной системы теплых полов являются модули, установленные на ножках с регулируемой высотой. После раскладки модулей поверх них выкладываются древесные блоки для укладки труб, железные элементы и сами трубы. Предстоящая разработка укладки смотрится как обычно.

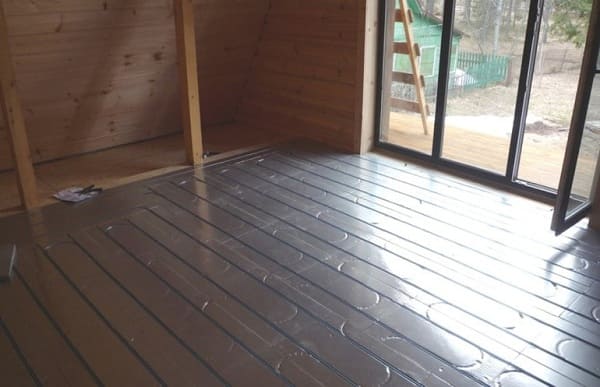

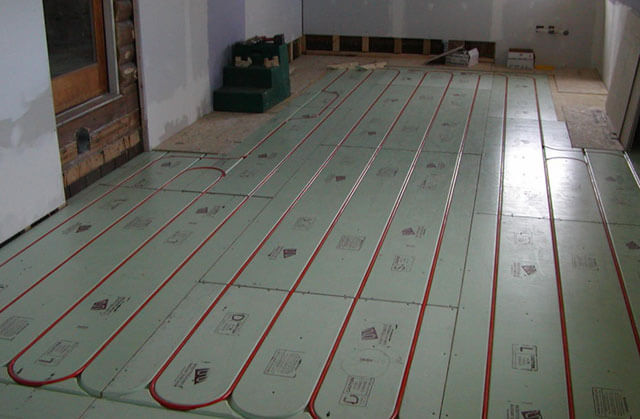

Полистирольные водяные полы

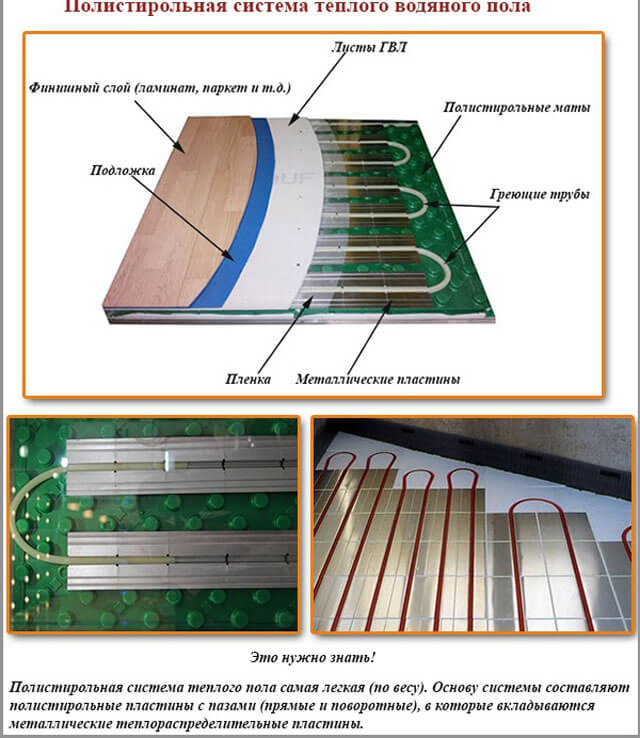

Полистирольный сухой теплый пол имеет наименьший вес по сопоставлению с древесными аналогами. Для монтажа применяются модули шириной 15 мм, 30 мм, 50 мм либо 70 мм, а шаг укладки труб может составлять 15 см либо 30 см. Важной особенностью схожих систем является тот факт, что полистирол, кроме всего остального, делает к тому же теплоизоляционную функцию.

Перед тем, как уложить полистирольный водяной теплый пол под ламинат без стяжки, необходимо выровнять и очистить основание. Если основание не смотрится надежным, на него стоит дополнительно положить теплоизоляционный слой, а уже поверх него укладывать маты системы сухого теплого пола. После монтажа модульных частей можно приступать к раскладке теплораспределительных пластинок с пазами, позволяющими фиксировать трубы.

Другим вариантом укладки сухого теплого пола являются обыденные полистирольные плиты, в каких имеются особые выступы, отлично подходящие для монтажа железных пластинок. Такая схема идеальнее всего проявляется, если теплый пол без стяжки под плитку обязан иметь сложную конфигурацию.

В любом случае, при монтаже вдоль всего периметра помещения должна улечся демпферная лента. Ее функция заключается в компенсации термического расширения конструкции и предотвращении разрушения напольного покрытия и стенок. Укладывая несколько контуров в границах 1-го помещения, их также необходимо поделить лентой.

Полистирольный сухой теплый водяной пол в древесном доме можно укладывать на любом ровненьком основании. Для таких систем подходят все имеющиеся виды напольных покрытий. Базисным материалом являются полистирольные плиты с выточенными канавками для крепления труб. Плиты кладутся на приготовленный пол и накрываются металлическими пластинами, после этого можно устанавливать трубы. При использовании жестких покрытий плиты необходимо будет накрыть водоизоляционной пленкой, а для мягеньких покрытий необходимо будет обустроить жесткое основание.

Установка сухого теплого пола своими руками

Провести установка системы сухого теплого пола можно и без помощи других – никаких сложностей в схожих конструкциях нет. Наибольшая неувязка, которая может появиться, связана с металлическими распределительными элементами. Естественно, сборка системы своими руками востребует издержек времени, но зато на монтаже получится внушительно сберечь.

Читайте по теме: Заземление дома своими руками схема

Для самостоятельного установка древесных конструкций идеальнее всего подходят:

Ошкуренные обрезные доски;
ДСП и МДФ шириной более 22 мм;
Гидростойкая фанера шириной выше 20 мм.

При выборе материалов необходимо направить внимание на количество разных вредных выделений. Беря во внимание то, что все элементы системы повсевременно подвергаются нагреву, отсутствие небезопасных для людского здоровья выделений является очень принципиальным качеством. Также необходимо направить внимание на влажность материалов – она должна быть менее 10%. Если это правило не соблюдается, то древесные элементы конструкции будут интенсивно скоробливаться и с течением времени стопроцентно деформируются.

Дальше необходимо подогнать листы материала под нужные размеры:

При шаге укладки в 150 мм ширина полос должна составлять 130 мм;
При шаге в 200 мм ширина должна составлять 180 мм;
При шаге в 250 мм ширина каждой полосы должна составлять 230 мм.

По периметру конструкции раскладывается и фиксируется демпферная лента, после этого можно приступать конкретно к монтажу планок. Их укладка должна производиться в согласовании с избранной схемой укладки отопительных труб. Зазор между всеми планками должен составлять ровно 20 мм. Если есть необходимость выполнить поворот, планки и рейки закругляются.

Собранная конструкция из планок позволяет заняться вставкой железных пластинок. Эти элементы должны занимать огромную часть поверхности – более 80% от общей площади. В пазы крепится труба (обычно, полиэтиленовая). Над трубами необходимо сперва расположить слой гидроизоляции (если идет речь о полиэтиленовой пленке, то ее толщина должна составлять около 200 мкм). Дальше укладываются 10-мм влагостойкие гипсоволокнистые листы.

Описанной чуть повыше конструкции будет полностью довольно для предстоящего монтажа любого напольного покрытия. Единственным исключением является глиняная плитка, которую отличает большой вес. В таком случае будет нужно дублирующий слой гипсокартонных листов, при этом они должны быть завышенной прочности. Крепление этих листов к основанию осуществляется с помощью шурупов, и в процессе монтажа необходимо соблюдать осторожность, дабы не разрушить трубы. Сама же плитка крепится средством специального клеящего состава.

Для сухих теплых полов, которые будут размещаться под плиткой, идеальнее всего подходят широкие трубы поперечником 20 мм. Шаг их укладки при всем этом сравнимо невелик и составляет около 10-12 см. Все дело в том, что плитка отличается большой теплоемкостью, потому для сотворения настоящего эффекта теплого пола ее необходимо очень отлично прогреть. Для наибольшей теплопотери и увеличения эффективности отопительной системы древесный теплый пол необходимо отменно утеплить.

Укладка полистирольных систем имеет ряд соответствующих особенностей. В плитах (толщина которых начинается от 20 мм и подбирается зависимо от требуемого утепления) очень аккуратненько прорезаются выемки, при этом схема их подготовки должна вполне совпадать со схемой раскладки труб. Дабы избежать ошибок в процессе вырезки, необходимо поначалу разложить конструкцию предварительным образом и кропотливо разметить плиты.

Сам же процесс монтажа очень идентичен с технологией обустройства древесного теплого пола. Пожалуй, единственным различием будет то, что полистирольные сухие теплые полы можно монтировать лишь на ровненьком базисном покрытии, выполненном из дерева, фанеры, листов гипсокартона и пр.

Заключение

Настильные теплые полы – это хорошее решение для тех ситуаций, где применять громоздкую бетонную стяжку нереально из-за недостаточной мощности опорной конструкции. Не считая того, сухой водяной пол отличается сравнимо маленький шириной, что позволяет эффективность использовать его в помещениях, где утрата даже маленького объема свободного места критична. Естественно, в качестве основного отопления подобные системы не могут работать из-за низкой теплопотери, а вот неплохим дополнением к уже имеющейся отопительной системе они станут, тем делая помещение очень комфортабельным.

Электрический теплый пол в древесном доме

Полы с обогревом — один из неотклонимых атрибутов комфортабельного жилища. В качестве источника тепла в таких полах в большинстве случаев применяют пластмассовые трубы с циркулирующей в ней жаркой водой либо греющий электрический кабель, залитые стяжкой из цементно-песчаной консистенции. В домах с перекрытиями из железобетонных плит либо с неглубоким подпольем такие теплые полы реализуются довольно просто, чего не скажешь о домах с древесными перекрытиями.

Основная неувязка — невозможность устройства стяжки на легкой конструкции из дерева в силу огромного веса бетона и недостаточной прочности древесной породы. Неувязка второго плана — относительно низкая температура возгорания дерева, исключающая возможность сильного нагревания составляющих частей теплого пола. Все же, задачка полностью решаема и, невзирая на все трудности технологического плана, электрические теплые полы в древесных домах устроить можно, при этом без прикладывания лишних усилий.

Греющие элементы для электрических теплых полов

Существует некоторое количество видов электрических обогревателей, созданных для устройства теплого пола — при этом владеющих маленьким своим весом и не требующих бетонной стяжки в качестве основания. Это:

листовые инфракрасные пленочные обогреватели;
фольгированные маты;
стержневые греющие маты;
кабельные маты либо уложенный на особые монтажные пластинки кабель.

В качестве базисного элемента отопительной системы теплые полы на базе любого из этих нагревателей целенаправлено применять исключительно в маленьких помещениях с неизменным проживанием – прогреть воздух до комфортной температуры в большенном особняке они сумеют только в теплом южном климате…

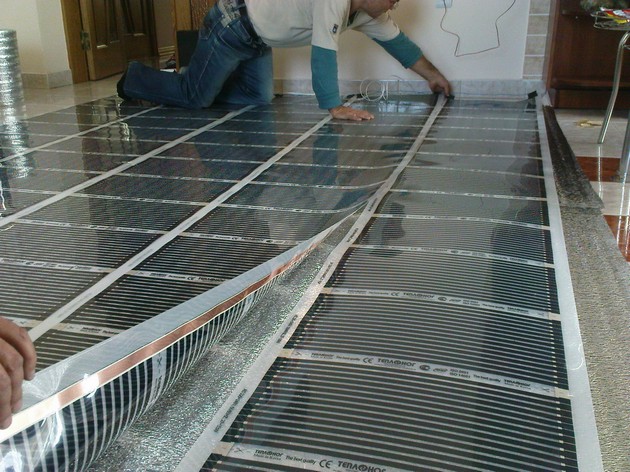

Пленочные полы и фольгированные маты

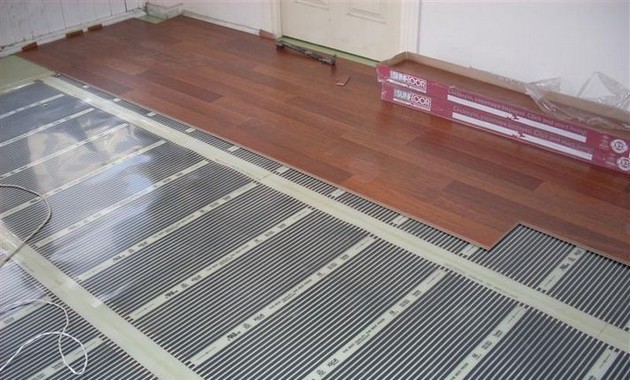

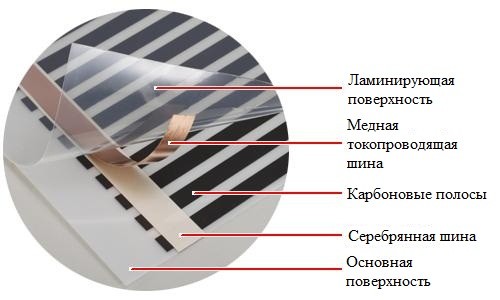

Пленочные обогреватели представляют собой заламинированные полосы из карбоново-графитовой консистенции и могут употребляться для устройства не только лишь теплых полов, но и для развешивания на стенках и даже потолках. При подключении электропитания любая такая «панель» начинает источать в инфракрасном спектре, что приводит к нагреву находящихся в помещении предметов, также стенок и перекрытий. От них тепло передается окружающему воздуху.

Бесспорное достоинство пленочного теплого пола — запредельная простота его монтажа и возможность укладки под хоть какое напольное покрытие либо даже просто под ковер. Можно настилать под крупногабаритной мебелью. Не считая того, инфракрасное излучение — самый резвый метод подогреть помещение. Но это все таки относительно дорогой по цены тип нагрева, достаточно «прожорливый» исходя из убеждений употребления электроэнергии.

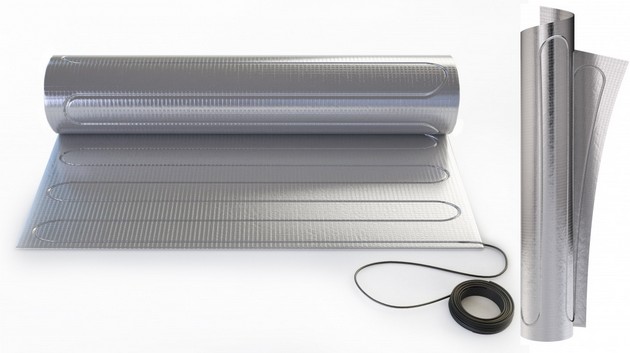

Фольгированные маты — разновидность пленочного теплого пола. Поточнее — гибрид пленочного с кабельным, владеющий практически всеми плюсами первого и лишенный недочетов второго вида нагревателей.

Стержневые маты

Стержневой теплый пол представляет собой набор параллельно соединенных трубок, заполненных специальной консистенцией — карбоном. Обладает маленький (наименее 1 см) шириной и высочайшей прочностью. Самый экономный в плане расхода электроэнергии, но и самый дорогой из видов электрических теплых полов.

Вобщем, высочайшая цена стержневых матов полностью оправдана их плюсами: заполненные карбоном стержни владеют эффектом саморегуляции, и потому не страшатся «запирания» громоздкой мебелью, к примеру. Вприбавок такие маты фактически не страшатся случайных механических повреждений — в силу параллельного соединения вместе нарушение работоспособности 1-го стержня не вызывает выхода из строя всего мата.

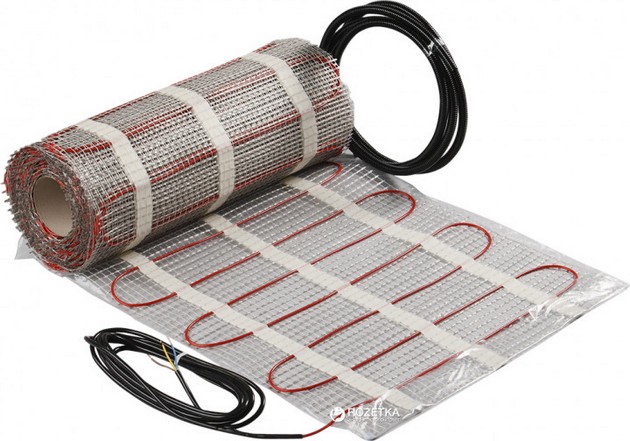

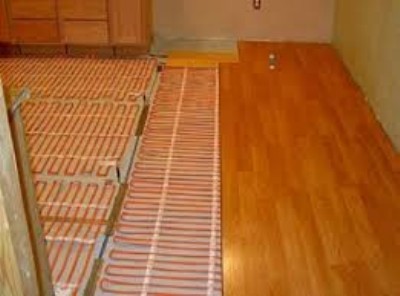

Кабельные маты

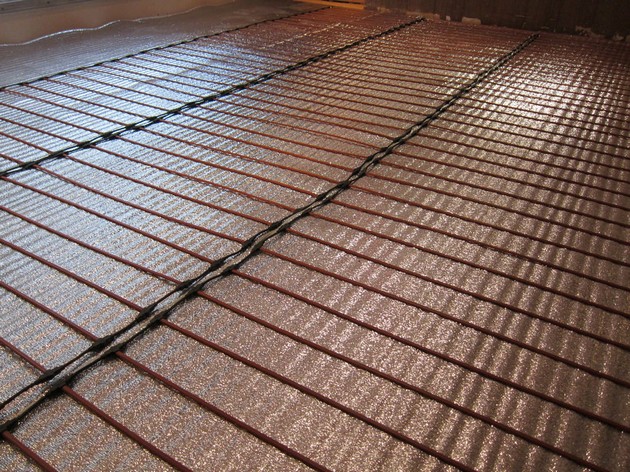

Кабельные маты — более распространенный тип электрических теплых полов. Представляют собой уложенный и закрепленный на сетчатой базе длиннющий греющий кабель. Укладка обычно осуществляется «змейкой», при всем этом толщина такового мата не превосходит 10 мм. Относительно дешев, но и достаточно капризен в эксплуатации.

Такие маты укладываются на свободных участках пола, в неприятном случае кабель с большой толикой вероятности выйдет из строя из-за локального перегрева. Кабельные маты страшатся механических повреждений и фактически не применимы к ремонту.

Где приобрести

Дабы очень стремительно приобрести нужные комплектующие, можно посетить ближний спец магазин. Хорошим же, по соотношению цена-качество, остаётся вариант покупки в Интернет-магазине АлиЭкспресс. Непременное долгое ожидание посылок из Китая осталось раньше, ведь на данный момент огромное количество продуктов находятся на промежных складах в странах предназначения: к примеру, при заказе вы сможете избрать опцию «Доставка из Русской Федерации»:

Сухой установка в древесном доме

Установка электрического теплого пола в древесном доме при отсутствии бетонного основания может осуществляться одним из 2-ух методов: на сплошной дощатый предварительный (либо даже чистовой) пол либо конкретно на лаги. 1-ый метод существенно проще, но малопригоден для укладки кабельных и стержневых матов в силу их относительно большой толщины.

Независимо от выбора метода «сухого», без устройства стяжки монтажа следует учесть, что наибольшая допустима удельная мощность фольгированных матов-нагревателей — 130 Вт на один квадратный метр обогреваемой площади. Удельная мощность инфракрасной пленки может быть в два раза больше, для резистивного кабеля ограничение намного жестче — менее 10 Вт/м.

Финальное покрытие

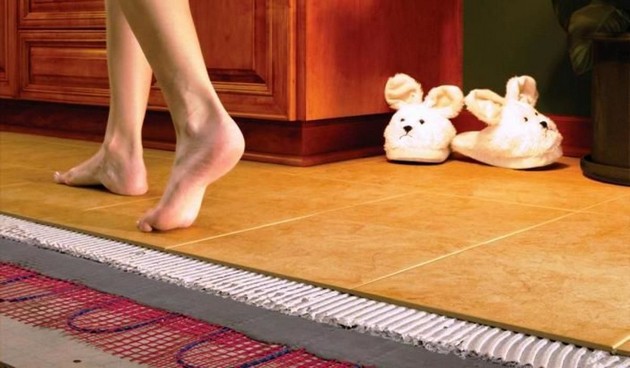

Безупречное напольное покрытие для греющих кабелей и пленок — глиняная плитка. К огорчению, ее укладка на древесное основание практикуется очень изредка, так как связана с большенными сложностями технологического плана. Все же, современные системы подогрева полов полностью отлично работают даже будучи уложенными под ламинат, линолеум и даже ковролин — только непременно необходимо учесть хим состав покрытий: некоторые из них даже при маленьком нагреве могут выделять вредные, ядовитые соединения.

Но, беря во внимание, что наибольшая температура нагревающих частей теплого пола фактически никогда не превосходит 50 градусов, главное требование к напольному покрытию — не плохая теплопроводимость. Ламинированная доска и линолеум низшей ценовой категории плохо соответствуют этому условию, но при подабающих способностях полностью могут употребляться.

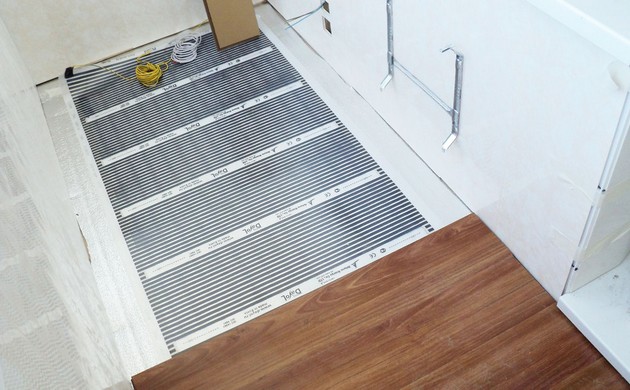

Сухая укладка на сплошную поверхность

На использующийся в качестве основания сплошной древесный пол пленочные нагреватели либо кабельные маты настилаются в качестве 1-го из слоев «сендвича». Конкретно на древесное покрытие (доску, фанеру, ДСП либо OSB-плиты), по мере надобности наносится гидроизолирующий слой какой-нибудь мастики, имеющей надлежащие свойства. На него настилается теплоотражающее покрытие, сразу играющее роль термоизоляции; в большинстве случаев это фольгированный вспененный полистирол. Потом настилается электрический пол, а на него устанавливается чистовое напольное покрытие.

По мере надобности (для ламинированной доски, к примеру) между нагревающей поверхностью частей теплого пола и финальным покрытием прокладывается подложка — но это делается довольно изредка: такая прокладка очень плохо проводит тепло.

Аналогично настилаются фольгированные кабельные маты, только для них теплоотражающий слой «сендвича» не нужна — эту роль играет фольгированная база мата. Необходимо только учесть, что фактически все производители электрических теплых полов создают и все нужные для укладки «бутерброда» слои — и гарантируют соответствие заявленных черт нагревателей только при использовании фирменных материалов и рекомендуемых технологий укладки.

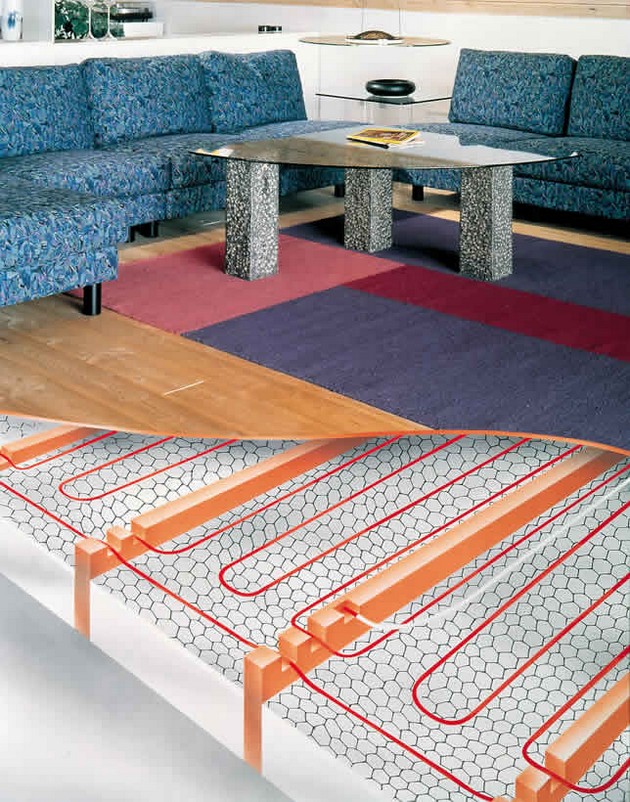

Укладка на лаги

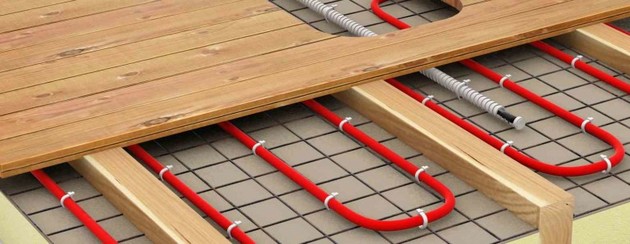

Установка теплого пола на лаги делается малость по другому. Исходя из убеждений технологий в области строительства он несколько труднее предшествующего — главные несущие лаги пола либо перекрытия применять проблемно, и приходится на черный пол настилать дополнительные бруски в качестве вторых лаг. Но если черный пол подшивается к главным лагам снизу — их полностью можно применять в качестве опорных точек для настила матов либо укладки кабеля электрического теплого пола.

Между верней плоскостью лаг и черным полом непременно устраивается термоизоляция, а по мере надобности — и гидроизоляция перед ней. На верхние плоскости лаг настилается монтажная сетка, а уже к ней прикрепляется греющий кабель либо нагревательные маты. Высота места между верхней плоскостью термоизоляции и монтажной сетью (другими словами высота лаг) должна быть более 30 мм во избежание перегрева древесных частей.

При укладке кабеля на монтажных пластинках необходимость в сетке отпадает — пластинки крепятся конкретно на лаги. Порядок других слоев сохраняется. Теплоотражающий слой при монтаже электрических теплых полов на лаги обычно не применяется — его роль играет верхний слой термоизоляции; все же, укладка такового слоя излишней не будет.

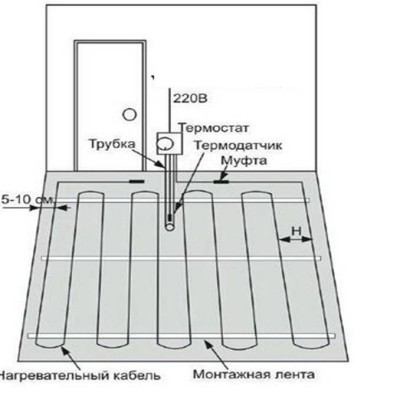

Укладка кабеля

В обоих случаях кабель рекомендуется укладывать таким макаром, дабы он не пересекался с поверхностью лаг. Если этого избежать нереально — в местах скрещения нужно делать пропилы до верха термоизоляции и обкладывать прорези слоем фольги. При всем этом кабель не обязан иметь физический контакт с нижней плоскостью чистового покрытия — он должен обогревать образующуюся между лагами воздушную подушку.

Толщина чистового покрытия не должна превосходить 24 мм, в неприятном случае эффективность электрического теплого пола начинает резко понижаться. Ковролин применяется исключительно в случае острой необходимости — уж очень низкая у него теплопроводимость… линолеум тоже рекомендуется использовать в самом последнем случае — уж очень велик риск при его механическом повреждении заодно разрушить и нагревательные элементы теплого пола.

Установка регулятора для электрического теплого пола

Управление электрическим полом в древесном доме, как и во всех других случаях, должно осуществляться выносным терморегулятором. Место его установки выбирается с условием способности беспрепятственного оперативного доступа, но при всем этом очень близко к управляемому участку. Связано это со следующими соображениями:

даже обогревающий относительно маленькой участок пола электрический мат либо кабель — достаточно мощнейший потребитель электроэнергии, и чем короче идущие к нему провода, тем выше надежность всей системы в целом;
логика работы регулятора определяется показаниями термодатчика, размещаемого в конкретной близости от греющего элемента; чем короче провод от датчика до регулятора, тем меньше погрешность в показаниях датчика и поточнее поддерживается данная температура;
оценивать и корректировать температуру поверхности пола удобнее при конкретном физическом контакте с ней — из другого помещения это делать будет проблемно.

Подключение к электричеству

Подключение электрического пола к полосы электроснабжения должно осуществляться защищенной УЗО отдельной линией с подходящим сечением жил проводников — обычно полностью довольно 4 кв. мм. При использовании железной монтажной сетки ее нужно заземлить; рекомендуется и по способности заземлять фольгированную поверхность теплоотражающего слоя.

При укладке пленочных листов либо кабельных матов секциями фиксированных размеров соединять их лучше параллельно — в данном случае неисправность какой-то из них не отразится на работе всего пола в целом и приведет всего только к маленькому понижению его температуры.
