Теплые полы в древесном доме под ламинат

Водяной теплый пол — это действенный и экономный метод подогрева помещений, который может делать функции как дополнительного, так и основного источника термический энергии. В силу собственной специфичности, подобные конструкции применяются в большей степени в личных домах и коттеджах.

Многие из них построены из древесной породы, с созданием перекрытий по классической методике — несущие массивные балки и дощатый настил. Укладка водяного контура на подобные основания просит соблюдения определенных правил, так как неважно какая протечка возможно окажется предпосылкой порчи отделки, предметов мебели, а в самых сложных случаях способна привести к разрушению древесных конструкций. вопрос вместительный, потому, разглядеть его следует внимательнее.

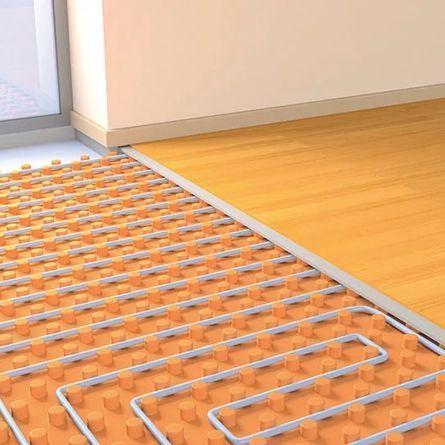

Что такое водяной теплый пол

Водяной теплый пол — это нагревательный элемент, распределенный по всему помещению и обеспечивающий его подогрев. Исходя из убеждений конструкции, это трубопровод, уложенный на поверхности предварительного пола. При всем этом, сам по для себя он не производит термическую энергию, ее источником служит обыденный теплоноситель (жгучая вода). Он циркулирует по трубопроводу и дает свою энергию верхним слоям пирога теплого пола (бетонная стяжка либо листовой настил).

Особенностью теплого пола является низкотемпературный режим функционирования. Несколько упрощая, можно считать его одним радиатором, занимающим всю площадь комнаты. если запустит в него теплоноситель со стандартной температурой (около 80 °С), то находиться в помещении станет нереально, как и пройти по такому полу — будет очень горячо. Номинальный режим подачи теплоносителя в контуры водяного теплого пола ограничен 35-45 °С. Потому, в качестве источника теплоносителя применяют свой низкотемпературный котел, либо сетевой теплоноситель из системы центрального отопления, смешанный с остывшим оборотным потоком.

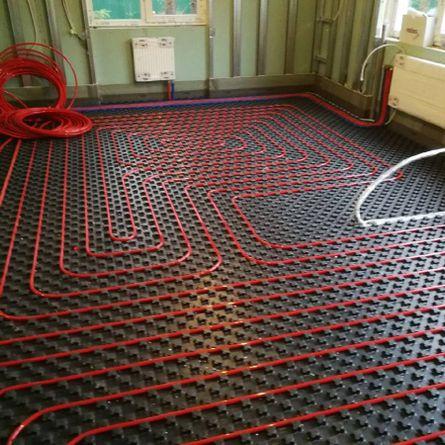

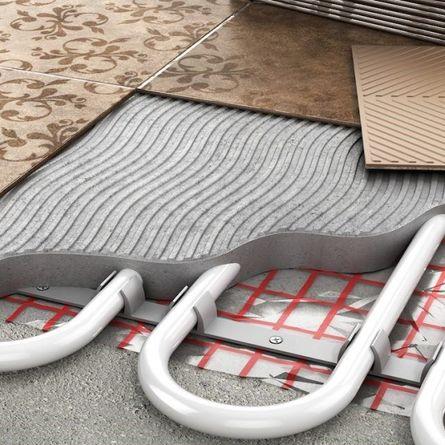

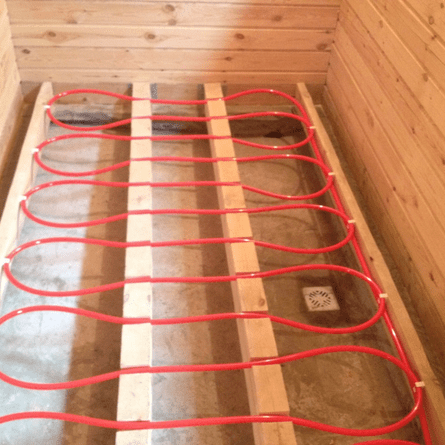

Для водяного теплого пола имеет огромное значение метод монтажа. Обычный вариант — укладка трубопровода и заливка его в бетонную стяжку. На нее укладывают напольное покрытие, которое получает термическую энергию от нагретого бетона и дает ее в помещение. Но, если перекрытие сделано из древесной породы и не может принимать дополнительную нагрузку, приходится делать установка петель теплого пола без стяжки.

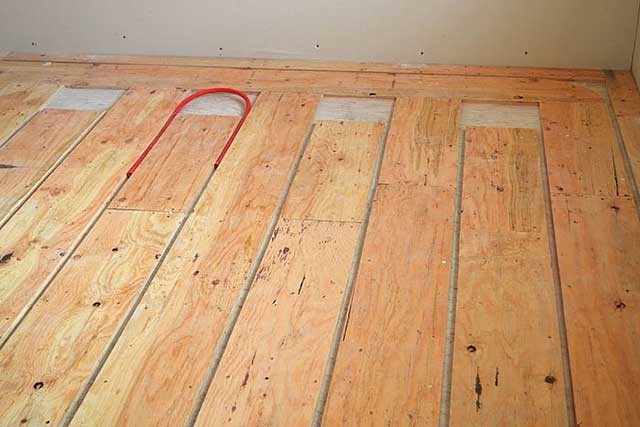

Трубу укладывают на древесное основание, делят древесными планками шириной на 2 мм больше, чем сама трубка. Поверх укладывают листовой настил (фанера ОСП, ДСП) и финальное напольное покрытие. это компромиссный и принужденный вариант, так как теплопотеря в этом случае существенно миниатюризируется. Листовой настил, который должен принимать термическую энергию и отдавать финальному покрытию, играет роль теплоизолятора и гасит значительную часть нагрева. Потому, приходится наращивать мощность нагрева и расходовать больше ресурсов.

Плюсы и недочеты

На что направить внимание при выборе

К плюсам и недочетам водяного теплого пола следует отнести:

высочайшая эффективность. Даже при укладке на древесное основание (без стяжки) будет обеспечен размеренный и комфортабельный температурный режим помещения;
экономичность. Само оборудование и установка водяного контура обходятся в немалые суммы, но последующая эксплуатация просит совершенно маленьких издержек;
безопасность. Даже при появлении протечек нет риска получить удар током либо ожог от жаркого теплоносителя (в отличие от обыденных радиаторов либо конвекторов);
термический режим можно плавненько регулировать и настраивать температуру в помещении с точностью до 1 градуса;
высочайшая термическая инерция. При краткосрочном выключении циркуляции теплоноситель не успевает остыть, и режим подогрева помещения фактически не нарушается;
если применяется свой котел, система подогрева дома становится стопроцентно автономной и фактически не находится в зависимости от поставщиков ресурсов.

зависимость от присутствия в системе теплоносителя. Без него водяной теплый пол преобразуется в никчемный трубопровод;
опасность возникновения протечек, способных попортить отделку либо элементы интерьера нижних этажей;
административные ограничения, запрещающие внедрение водяных теплых полов в многоквартирных домах;
установка схожих систем представляет собой достаточно сложную задачку, с которой управится не каждый юзер.

Невзирая на имеющиеся недочеты, водяные теплые полы пользуются популярностью у домовладельцев. Они экономны, и это с лихвой компенсирует все минусы схожих конструкций. единственным условием является наличие дублирующей системы подогрева, которую можно использовать при появлении аварийной ситуации на водяном контуре.

Виды напольных покрытий

В связке с системами водяного теплого пола могут работать фактически все виды напольных покрытий:

кафельная плитка

Обычно она чувствуется как холодное и часто немного мокрое полотно, но совместная работа с теплым полом превращает ее в приятное и очень комфортабельное покрытие;

ламинат

Он склонен всасывать термическую энергию, но в маленьких границах. Если применяется особый вид материала, приготовленный к укладке на теплый пол, в помещении будет достигнута комфортабельная и комфортная обстановка;

линолеум

Нужно получать спец материал с соответственной маркировкой, по другому вероятны конфигурации структуры, размеров, усыхание полотна;

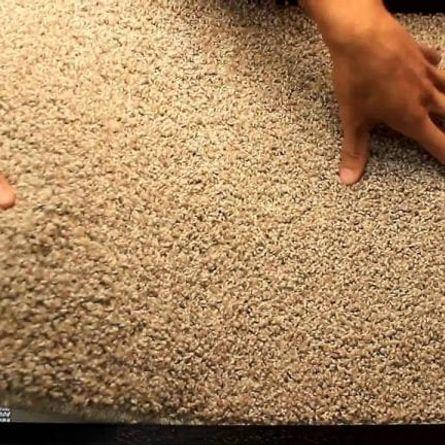

ковролин

Он поглощает термическую энергию, потому придется несколько усилить режим функционирования термического контура.

При укладке водяного теплого пола на древесное основание может быть внедрение любого финального покрытия. Единственным условием будет верно выполненный установка и довольно уплотненная укладка всех частей пирога теплого пола.

Правила монтажа водяного теплого пола

Установка водяного теплого пола на древесное основание

Традиционная схема сборки водяного теплого пола смотрится следующим образом:

подготовка поверхности предварительного пола;

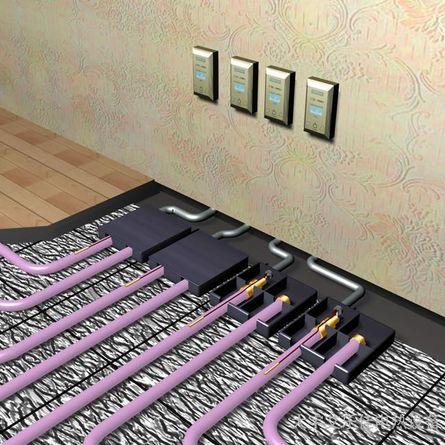

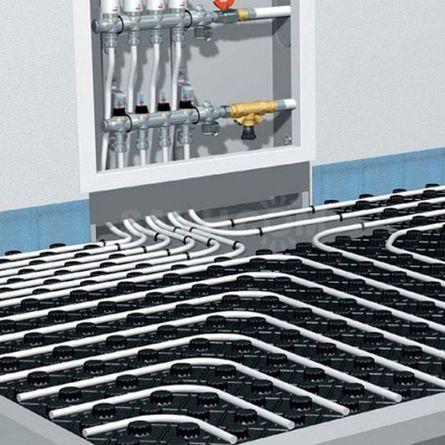

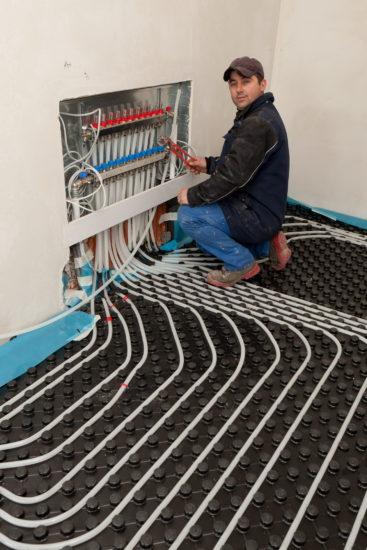

сборка частей подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
укладка теплоизоляционного слоя;

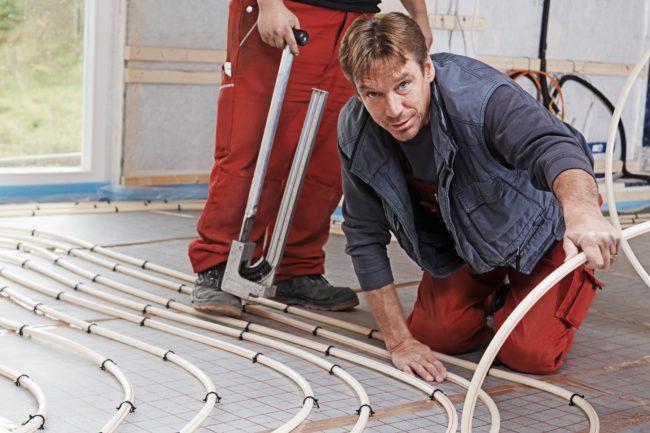

укладка стеклосетки и рассредотачивание труб водяного теплого пола. К сетке их укрепляют капроновыми хомутами либо обыкновенной проволокой;

подключение трубопровода, подача давления и проверка на плотность;
наполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот метод применяется на бетонных перекрытиях. Но, в древесных домах либо коттеджах с древесными перекрытиями таковой вариант подходит не всегда. Так как нагрузка от стяжки для древесных перекрытий может быть очень высока, водяной теплый пол приходится укладывать без нее. Этот метод именуют настильной системой. Разглядим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

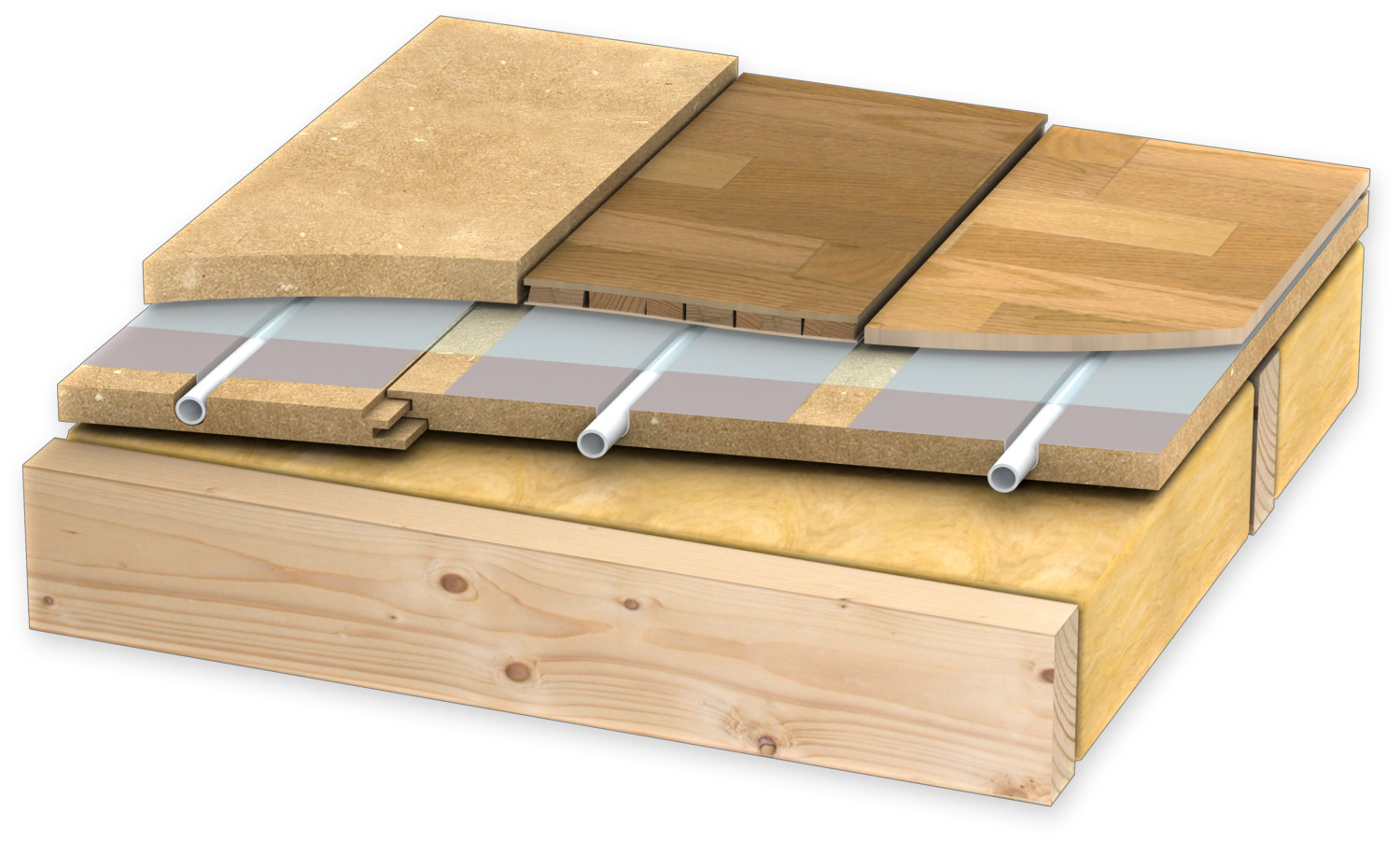

По данной методике стяжка не применяется, а на поверхность древесного предварительного пола прикрепляются древесные дощечки (лаги). Они размещаются так, дабы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с наибольшей равномерностью и без огромных промежутков, так как они служат опорными элементами для листового настила.

Время от времени трубопровод укладывают прямо на предварительный пол. Древесная порода является прекрасным теплоизолятором, потому приобретение и укладка дополнительного слоя в этом случае нецелесообразны. Существует очень действенный метод усилить теплопотерю труб теплого пола и отчасти восполнить поглощение термический энергии листовым настилом.

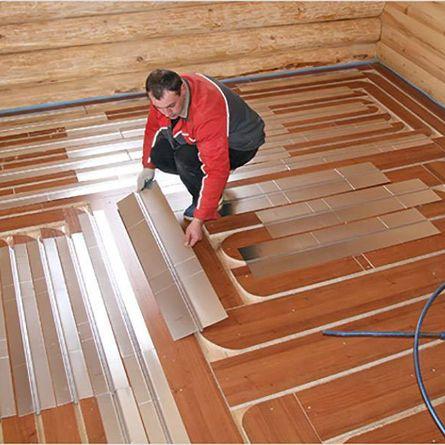

Для этого применяются теплоотражающие пластинки. Они имеют сечение в виде перевернутой буковкы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это делает условия для действенной теплопередачи и позволяет понизить режим нагрева теплоносителя.

Достоинства настильной системы монтажа

Настильная система является полностью конкурентоспособной кандидатурой классическому методу монтажа она обладает необходимыми преимуществами:

сравнимо малый вес отопительного контура, не оказывающий сурового воздействия на древесное перекрытие;
простота и высочайшая скорость сборки — нет нужды дожидаться застывания стяжки;
высочайшая ремонтопригодность водяного теплого пола. Тут вся конструкция разборная, что позволяет в хоть какой момент получить доступ к проблемному участку трубы.

Принципных недочетов у этой системы нет, если не считать ее наименьшую эффективность и неминуемые теплоотдачи. Но, отсутствие лишней нагрузки на перекрытие и высочайшая скорость монтажа в очах большинства юзеров смотрятся полностью убедительными аргументами в пользу такового методы монтажа.

Вопросы

Если теплораспределительных пластинок на момент монтажа в продаже не оказалось, можно ли установить их позже?

Это востребует выполнения частичного демонтажа пирога водяного теплого пола. Придется снять напольное покрытие и листовой настил, переуложить все петли теплого пола. Если эта процедура не представляется очень сложной, то можно временно уложить петли водяного контура без пластинок.

Нужна ли водоизоляционная пленка под трубы теплого пола?

Да, нужна. Она позволяет защитить древесные детали при появлении протечек. Бывалые мастера дополнительно делают мелкие камешки, выводящий воду из пирога теплого пола и предотвращающий его намокание. Не считая того, возникновение воды в дренажной системе говорит о необходимости срочного ремонта.

Читайте по теме: Как соединить провода различного сечения

Если доски предварительного пола уложены не очень плотно, нужен ли слой термоизоляции?

Да, если между досками предварительного пола есть промежутки, наличие теплоизолятора становится неотклонимым. По другому возникнут очень огромные теплоотдачи, создающие сверхизбыточную нагрузку на отопительный котел.

Нужно ли сглаживать предварительный пол перед укладкой труб, либо можно восполнить выпуклости высотой лаг?

Тут нужно управляться состоянием предварительного пола. Если имеются выпуклости, но сам пол довольно крепкий и надежный, можно выровнять поверхность лагами. Если пол слабенький, придется не только лишь выровнять его, но и усилить, исключить подвижность перекрытия.

Если древесное перекрытие сделано из массивных балок и рассчитано на огромные нагрузки, можно ли залить стяжку?

При наличии достаточной несущей возможности перекрытия, заливка стяжки полностью вероятна. Нужно только обеспечить доброкачественную гидроизоляцию, исключающую возможность протечек раствора в помещения первого этажа (либо в цоколь, подвал). Сбалансированный вариант — укладка герметичного полиэтиленового полотна с заворотом краев на стенки.

Как уложить тёплый пол под ламинат на древесный пол?

Систему подогрева «тёплый пол» укладывают на бетонное либо на древесное основание. Для водяной магистрали, кабельных секций и мат, для карбоновых стержней лучше предварительный пол, выполненный из бетона.

Содержание статьи

Жидкостное отопление
Инфракрасный подогрев

Нагревательные элементы демонстрируют свою эффективность, если их закрыть строительным веществом. Стяжка является неплохим проводником тепла, длительно остывает. Она поддерживает определённый режим напольного покрытия при выключении системы отопления. Нагревательные элементы можно располагать и на древесном основании; применяют сухой способ укладки.

Недочет состоит в том, что для поддержания обычной температуры в комнате потребуются огромные издержки. Для ламината лучше древесное покрытие, ежели бетонная стяжка.

Самым наилучшим вариантом тёплого пола под ламинат является инфракрасный подогрев при помощи термоплёнки. Для неё подходит хоть какое предварительное покрытие и напольная облицовка. Как уложить ламинат, если система подогрева находится на древесном предварительном основании?

Жидкостное отопление

Напольный жидкостный подогрев представляет собой магистраль из труб, по которым циркулирует теплоноситель в виде воды. Это может быть вода, антифриз, пропиленгликоль: его применяют в замкнутой системе отопления. Магистраль располагают на ровненькой бетонной поверхности, закрывают глубочайшей стяжкой, на которую укладывают подложку, ламинат либо другое напольное покрытие.

Магистраль с водянистым теплоносителем можно располагать и на древесном полу, но к данной методике монтажа прибегают изредка. Древесный пол не утяжеляет перекрытия. В этом заключается его преимущество. Укладка трубопровода осуществляется «по сухому». Не нужно замешивать раствор для стяжки, ждать высыхания бетонного покрытия. В помещение будет меньше грязищи. Как укладывают магистраль на древесное основание?

Нужно провести ревизию пола. Повреждённые лаги следует поменять. Дощатый пол сглаживают при помощи листов фанеры. Их крепят шурупами либо монтажным клеем. Предварительное основание должно быть ровненьким.

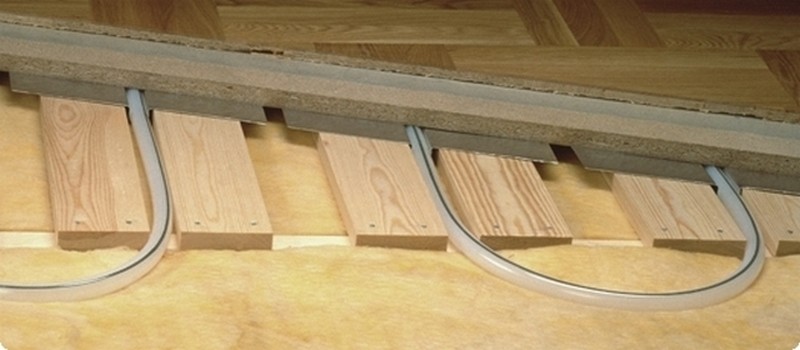

Для трубопровода нужно заготовить контур. Его делают из древесных брусков. Их располагают наряду с шагом, который равен поперечнику трубы; предугадывают место для укладки подложки.
Выводят 1-ый ряд из брусков. Отступают определённое расстояние и укладывают 2 ряд.
Контур закрывают металлическими пластинами таким макаром, дабы вышел желоб. В него укладывают первую линию магистрали.
В месте поворота выстраивают желоб дугообразной формы. В данном случае труба будет защищена от механических повреждений.
Дальше выводят контур для второго витка магистрали. Его располагают на расстоянии 0,5 см от первой конструкции.
Контур монтируют по всей поверхности пола. В каждый желоб укладывают железные пластинки.

Советуем: Чем характеризуется тёплый пол Кнауф?

Дабы облегчить работу по укладке магистрали на древесную поверхность, применяют уже готовые контуры и железные теплообменные пластинки, которые отсоединяют от общего полотна руками, без каких-то приспособлений; в местах разрыва на полотне предусмотрены пунктирные полосы.

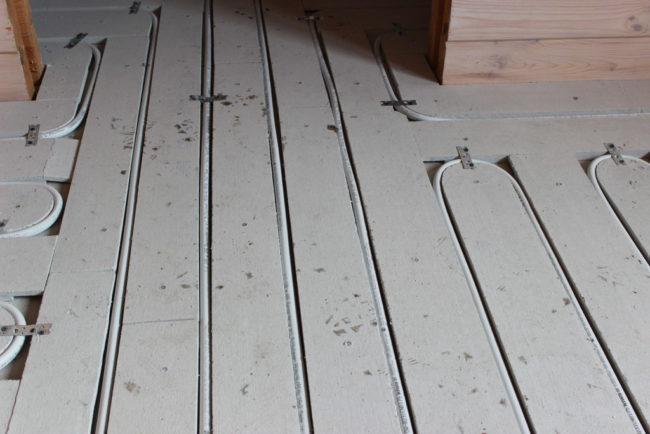

Контур выполнен из лёгкого пенопласта, который послужит дополнительным теплоизолятором для водопровода. Трубу укладывают в пазы. Немного прижимая её ногами: надевают обувь с мягенькой подошвой. Крепить магистраль не нужно. Труба стопроцентно погружается в пазы, образованные древесным контуром.

После тестирования системы «тёплый пол» трубы закрывают фанерными листами. Их крепят шурупами. Следует проявить осторожность, дабы не попасть в трубу и не нарушить целостность её поверхности. Место шурупов советуют применять клей для работ по дереву. Дальше работают с ламинатом.

На фанеру расстилают полиэтиленовую плёнку, фольгированную подложку из экструдированного пенополистирола. Покрытие крепят скотчем либо клеем.
На подложку укладывают ламинат. С торцовой стороны доски предусмотрен соединительный замок «шип-паз».
Ламинирование начинают с далекой стороны комнаты, от окна.
Нужно смотреть, дабы швы находились в шахматном порядке. Это уменьшит нагрузку на соединительные замки, сделает поверхность более устойчивой.
Места соединений советуют обрабатывать воском либо мылом.
Швы обрабатывают герметиком.

Дабы верно уложить ламели нужно выполнить чертёж и перенести его на поверхность пола. 1 ряд ламината укладывают вдоль самой длинноватой стенки. Применяют однообразные доски. 2 ряд начинают с ½ доски. 3 ряд вновь начинают с целой доски. Очерёдность повторяется. Данная методика монтажа позволяет расположить швы в правильном порядке.

Кабельные секции укладывают идентично монтажу водяной магистрали. Для проводника выстраивают контур из брусков либо применяют материал из пенополистирола. Карбоновые стержни и нагревательные маты на предварительный пол, выполненный из древесных лагов, не укладывают. Система просит бетонной стяжки. На древесной поверхности выполнить её проблемно.

Инфракрасный подогрев

На древесный пол можно укладывать систему инфракрасного подогрева в виде термоплёнки. Её применяют для локального подогрева помещения. Под стационарную мебель и бытовые приборы располагать её не советуют. Подогрев происходит за счёт инфракрасного излучения. Оно исходит от карбонового элемента, который полосами нанесён на внутренней поверхности плёнки.

Советуем: Как уложить водяной тёплый пол под плитку?

Проводник размещается по бокам обогревателя. Он представлен медной шиной и полосой, выполненной из серебра. Плёнка делается в рулоне. Его раскатывают по поверхности пола в виде лент. По мере надобности ленту можно разрезать по пунктирной полосы. Нарушать целостность карбонового слоя не советуют.

Для термоплёнки нужна ровненькая поверхность. Если пол в удовлетворительном состоянии, то на него укладывают теплоизолятор и фольгированный слой. В неприятном случае основание сглаживают доской либо ДВП.

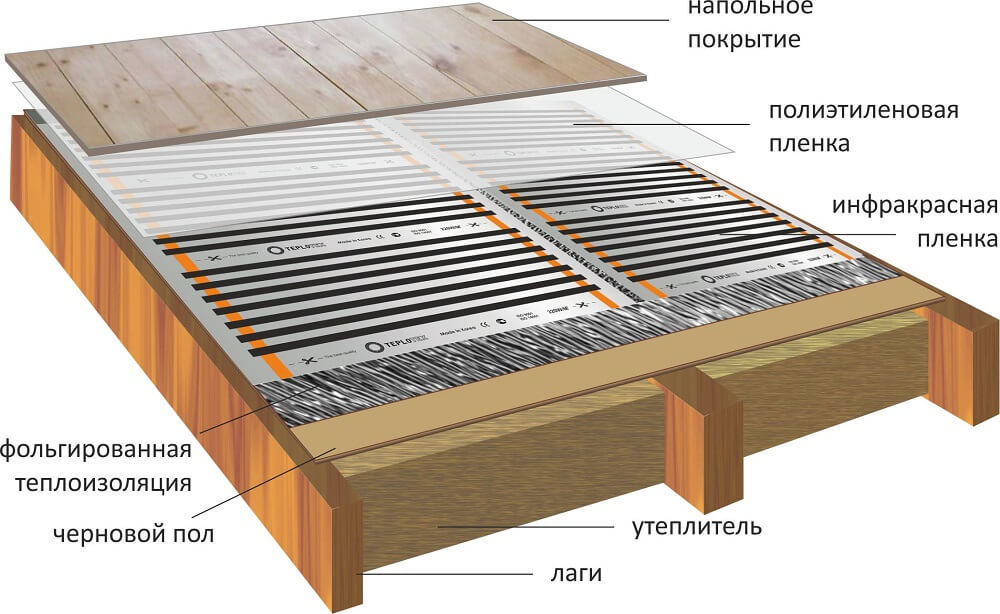

На систему «тёплый пол под ламинат» на древесный пол укладывают теплоизолятор и слой фольги с лавсановой тканью. Она делает функции отражателя, направляет тепло ввысь к напольному покрытию. Фольгу крепят скотчем.
Следующим слоем идёт термоплёнка. Ленты располагают с шагом в 1 см. Соединяют их скотчем.
После укладки нагревательных частей проводят их подключение к терморегулятору. Соединение параллельное. Применяют клеммы «крокодил» либо «краб».
На поверхность пола устанавливают термодатчик. Его располагают в гофрированной трубке, для которой предугадывают нишу. Датчик подключают к терморегулятору.
Проводят тестирование системы.

Перед тем как подключить все нагревательные элементы между собой и соединить их с выходами в терморегуляторе, советуют проверить материалы на уровень сопротивления. Тестируют также сетевые провода и кабель от термодатчика. Показатель уровня сопротивления указан на всех электрических элементах: на термоплёнке, регуляторе, на розетке.

На термоплёнку разрешается сходу укладывать ламинат. Дополнительных подложек не применяют. Довольно теплоизолятора, на котором размещена термоплёнка. Он делает функцию подложки для напольного покрытия. Ламинирование проводят по обычным правилам.

Не все нагревательные элементы системы напольного подогрева можно уложить на древесное основание. Установка водяной и кабельной магистрали просит много времени и тщательного труда. Маты и карбоновые стержни для древесного пола не подходят.

Термоплёнку можно применять для любого основания. При ламинировании пола применяют листы фанеры и подложку. На инфракрасную плёнку облицовку укладывают без дополнительных изоляционных уровней.
