Теплые полы под плитку своими руками

Теплый пол под плитку – это комфорт и комфорт в помещении. Очень популярна укладка кафеля на кухне и в ванной комнате: такое покрытие стабильно к высочайшей влажности и различного рода загрязнениям. Недочет глиняной плитки – она холодная на ощупь (при высочайшей теплопроводимости). А стелить в этих комнатах мягенькие ковры с высочайшим ворсом не рекомендуется. Как ступить босоногий ногой на холодную плитку? Как можно пустить малыша поиграть на таком полу? Поиск ответов на эти вопросы и привел к изобретению теплых полов.

Хоть какой теплый пол (водяной, электрический, пленочный) монтируют на особый теплоизолирующий материал. Позже делают цементно-песочную стяжку, а поверх раствора укладывают напольное покрытие: плитку, линолеум, древесную доску и др. Источник тепла – вода, электрический кабель или пленка инфракрасного пола.

Установка теплого электрического пола

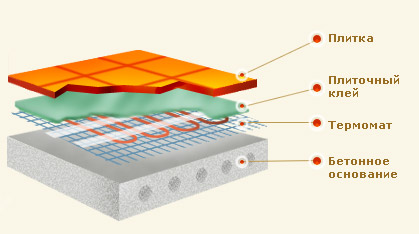

Идеальный вариант для теплого пола под глиняную плитку – электрические нагревательные маты. Они представляют собой стекловолоконную сетку с прикрепленными экранированными нагревательными секциями. Такие нагревательные секции полностью надежны, так как делаются по технологии соединения безмуфтовым способом холодной и жаркой частей. Установка и установка теплого пола проходят в несколько шагов:

1. Составление схемы расположения нагревательных матов. Необходимо учитывать, что в местах, где должна стоять мебель нельзя располагать электрические нагревательные элементы.
2. Подготовка поверхности пола: удаление сторонних предметов, мусора, выравнивание (по мере надобности).
3. Укладка теплоизоляционного материала. Это нужно для понижения утрат тепла.
4. Цементная стяжка, которая будет основой для плиточного покрытия.
5. Укладка нагревательных матов по намеченной схеме. Подключение к электросети и установка терморегулятора. Элементы электросети для теплого пола следующие: нагревательный мат, терморегулятор, термодатчик, устройство защитного отключения. Время от времени в процессе работы появляется необходимость разрезать стекловолоконную сетку. Делать это необходимо аккуратненько, дабы не разрушить нагревательный кабель.
6. Подключение электропроводов к сети. Это необходимо для проверки исправности всей системы. Исправлять что-либо идеальнее всего на данном шаге. После окончания всех работ что-либо откорректировать будет трудно: нужен демонтаж всего пола.
7. Укладка кафеля на нагревательные маты при помощи плиточного клея, слой которого не должен быть больше 7 мм.

Включение электрического пола может быть через 20 дней, после полного высыхания плиточного клея. В процессе эксплуатации необходимо пристально смотреть за регулировкой температуры и не допускать каких-то повреждений напольного покрытия.

Устройство теплого пола

Водяной теплый пол устанавливается в таковой же последовательности, как и электрический. Но отопление при помощи воды и отопление при помощи электричества подчиняются различным физическим законам. Если температура электрического нагревательного кабеля по всей его длине фактически однообразная, то нагрев водяного пола происходит чуть по другому. Наибольшая температура будет в месте поступления воды из камеры нагревания котла в отопительную систему пола. Циркулируя, вода теряет свое тепло. К котлу она ворачивается уже остывшей.

Поэтому, на входе и на выходе теплоноситель имеет разную температуру. Неверный установка водяного пола существенно понижает эффективность работы системы отопления. Потому самостоятельная установка такового пола просит внимательного ознакомления с технологическими схемами, инструкциями, видео. Укладка водяного пола может происходить 2-мя методами:

• бетонная система монтажа;
• настильная система монтажа (пенополистирольная и древесная системы).

Бетонная система монтажа отличается низкой ценой. Потому она особо популярна посреди потребителей. Последовательность работ такая же, как при укладке электрического теплого пола при помощи нагревательных матов. В отличие от электрического кабеля трубы водяного пола не страшатся перегрева. Но их установка должен проводиться по определенной схеме и в серьезной последовательности, без переломов и сильных извивов. Для этой цели можно применять арматуру с размером ячеек около пятнадцати см и поперечником проволоки 5 мм. Такие габариты нужны, дабы выдержать значимый вес теплого водяного пола.

Шаг укладки может быть разным, так как водяные трубы не склонны к перегреву, но менее тридцати-сорока см. Большее расстояние между трубами существенно снизит коэффициент полезного деяния всей системы отопления. Не считая того, может быть возникновение низкотемпературных участков пола. Крепление труб проводят средством хомутов и дюбелей.

Укладка трубопровода для водяной системы отопления делается различными методами:

• по спирали;
• по спирали со смещением центра;
• параллельно (змейкой);
• меандром (двойная змейка).

При выборе того либо другого метода необходимо учитывать ряд причин: размеры помещения, теплоотдачи комнаты (этаж, количество оконных просветов и внешних стенок, число дверей) и т.п.

Укладка теплого пола

В местах завышенных теплопотерь укладываются трубы с самым жарким теплоносителем. Длина водяной трубы от входа до выхода не должна превосходить 100 метров. В неприятном случае качество работы теплого пола сильно пострадает. Для расчета количества труб можно взять за базу следующий строительный эталон: на один квадратный метр площади нужно шесть-семь метров трубы.

Подающий и возвратимый концы трубы выводятся в коллекторный шкаф, встроенный в специальную нишу в стенке. Данный шкаф можно выполнить открытым (затратным). Выбор метода размещения находится в зависимости от желаний и способностей потребителя. В коллекторный шкаф выводятся трубы, к которым присоединяется основной контур отопления, инсталлируются вентиля для перекрытия теплоносителя и регуляторы температуры. Регулировать температуру можно также средством электронного вентиля. Он реагирует на сигналы термодатчика, управляя температурой в помещении автономно.

Перед заливкой стяжки проводится проверка работы системы в целом, дабы предупредить вероятную утечку теплоносителя. Настильная система монтажа исключает облагораживание цементно-песочной стяжки. Это позволяет существенно резвее ввести теплый пол в эксплуатацию и понижает нагрузку на несущие конструкции строения (настильный водяной пол весит меньше, чем обычный бетонный).

Инфракрасный пленочный пол

Подогрев этого пола происходит при помощи инфракрасного излучения. Оно испускает мягкое тепло и совершенно не вредоносно для здоровья. Не считая этого, инфракрасный пол характеризуется высочайшим коэффициентом полезного деяния и лучистым подогревом. Потому такие теплые полы экономичнее обычных систем на пятнадцать-двадцать процентов. Для укладки этого типа теплого пола под плитку нужны следующие материалы:

• фольгированная подложка (пленка, покрывающая фольгу, не должна проводить электричество);
• перфорированная пленка;
• провода;
• терморегулятор;
• изолента;
• битумный скотч; малярный скотч;
• инструменты.

Установка пола проходит несколько шагов:

Подготовка поверхности основного пола: удаление мусора, разметка площади под пленку, грунтовка. Укладка фольгированной подложки так, дабы фольга находилась сверху. Подложку необходимо укладывать полосами, совпадающими по ширине и количеству с полосами теплого пола. Лучше, дабы длина полос совпадала с длиной помещения (придется делать меньше соединений). Разрез создают в том месте, где нет графитового слоя.

Укладка нарезанной пленки. Медные контакты должны находиться понизу, а матовая поверхность – вверху. При этом контакты должны быть «повернуты» к стенке, где будет установлен терморегулятор. По краям закрепляется картонным скотчем, дабы пленка не «ездила». Сейчас необходимо прорезать в фольгированной подложке кружочки, совпадающие с отверстиями в пленке. Делается это очень аккуратненько, дабы не разрушить ферритовый слой. Изоляция медных полос в местах, где не будут подключаться провода.

Фиксация медных контактов плоскогубцами либо обжимным инвентарем на проводах. Дальше медные зажимы необходимо подсоединить к пленке. Для этого при помощи плоскогубцев либо молотка медные зажимы плотно зажимаются на токопроводных жилах. Проверяется надежность контакта. Места присоединения провода к пленке нужно зафиксировать битумным скотчем, дабы избежать попадания контакта во мокроватую среду и проявления металла.

Установка пленки. Пленку можно помещать лишь на участках, не занятых мебелью (нехорошая вентиляция у поверхности пола запирает исходящее оттуда тепло). Довольно покрыть пленкой процентов 70 площади отапливаемой комнаты.

Установка теплого пола

Уложенную пленку прикрепляют к фольгированной подложке средством малярного скотча либо узкого двойного скотча. В фольгированной подложке прорезают бороздку и поблизости предполагаемого места расположения терморегулятора устанавливают термические детекторы, детектор под пленку. Расстояние между детекторами – более 1-го сантиметра, дабы между полом и термический панелью находились датчики.

Дальше при помощи фольгированного скотча в любом месте подложки прикрепляют провод заземления. Листы подложки скрепляют вместе также фольгированным скотчем. Провод присоединяют к заземляющему контакту в розетке.

Установка терморегулятора. Идеальнее всего поместить терморегулятор вблизи с имеющейся электрической проводкой. Провода подключаются к терморегулятору согласно прилагаемой к нему аннотации.

Датчик присоединяется к таймеру: красный провод (датчик термоконтроля) – к разъему sensor, черный (датчик аварийного отключения) – к разъему sensor 2. Подключение терморегулятора к электросети. Это необходимо для проверки работоспособности всей системы инфракрасного пленочного пола. При включении терморегулятора в сеть греть должен каждый модуль, уже после первой минутки должно ощущаться тепло от пленки.

Укладка напольной плитки. На пленку необходимо положить монтажную сетку с малеханькими ячейками и прикрепить ее к полу в нескольких местах малярным скотчем. Сейчас можно укладывать плитку. В момент застывания клея обогревающую пленку включать нельзя.

Инфракрасный пленочный пол под плитку очень стремительно греется: уже через минут 5 чувствуется тепло. Не считая того, наибольшая толщина такового теплого пола добивается всего полутора см. Что делает укладку инфракрасного пола доступной для помещений хоть какой высоты. Но в процессе активной эксплуатации имеется опасность скола плитки.

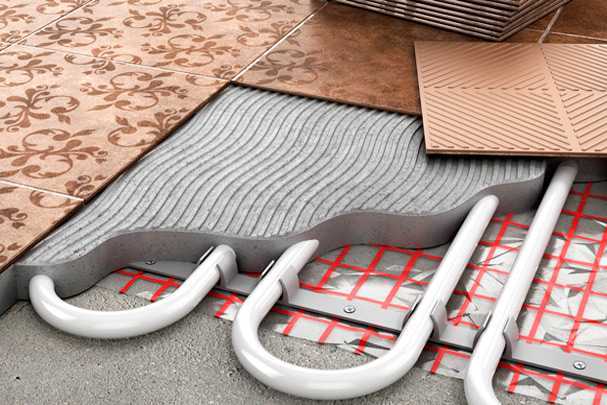

Водяной теплый пол под плитку — установка своими руками

От создателя: рад приветствовать всех читателей данной статьи! Сейчас мы узнаем, как делают установка теплых полов под кафель. Эта разработка позволяет сохранять тепло и комфорт в помещении. Согласитесь, что вставать рано днем и идти в ванную комнату, где вас ожидает холодное покрытие пола — не очень приятно. Естественно, можно спастись ковром с высочайшим ворсом. В таком случае возникает необходимость его постоянной очистки.

Еще лучше зайти в ванную и встать на теплый и комфортный пол. Это поможет организму пробудиться, а ноги будут ощущать себя комфортабельно. Укладывать водяной теплый пол под плитку не так трудно, как кажется. Для этого пригодится минимум способностей по укладке кафеля и малость сноровки по монтажу гибких труб.

На шаге выбора

1. Коллектор для отопительных труб и щиток для него. Щиток подбирают не только лишь исходя из его многофункциональных особенностей. При подборе данного узла принимают в расчет, что он будет находиться на виду. Потому эстетичная сторона устройства должна играть не последнюю роль.
2. Отопительные трубы. Их количество может варьироваться зависимо от метода укладки труб, но стоит придерживаться пропорции: на 1 м² помещения нужно брать от 6 метров трубы.
3. Хомуты из пластика.
4. Крепежные элементы для стяжки пола, арматурная сетка.

Виды труб и их методы укладки

• металлопластик;
• ПВХ либо ПНД.

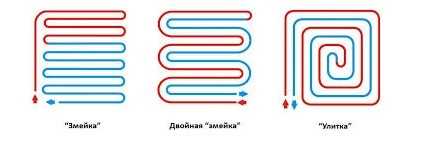

Стоит также ознакомиться с основными методами укладки труб отопления. Посреди более нередко встречающихся можно отметить «змейку», двойную «змейку» и улитку. 1-ая схема контура применяется в большей степени в маленьких помещениях, так как сама разработка рассчитана на маленькую протяженность теплоносителя под полами.

Схема двойная «змейка» позволяет более правильно распределять тепло по помещению, но, также не применяется при монтаже на огромных площадях. Самый пользующийся популярностью способ — «улитка», позволяет умеренно распределить тепло на всей поверхности. Применяется для монтажа на большой площади.

Установка теплого пола

Верная установка теплых полов дозволит избежать лишних расходов на тепло в дальнейшем. Соблюдение технологии укладки водяной системы обогрева предполагает подготовку монтажной поверхности. Полы кропотливо очищают от грязищи и пыли. Принципиально, дабы напольное покрытие имело ровненькую плоскость. Для выравнивания пола можно пользоваться веществом цемента либо самовыравнивающейся консистенцией.

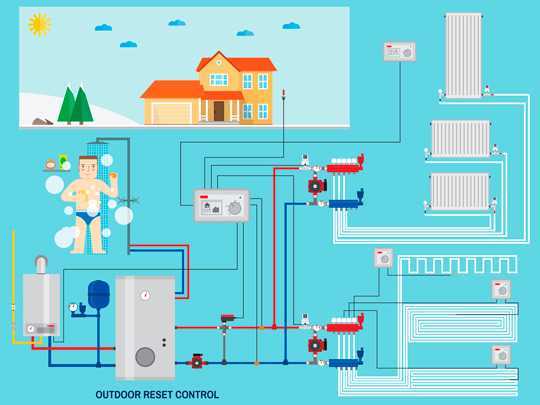

Когда предварительные работы завершены, приступают к монтажу водяной нагревательной системы. В самом начале работ устанавливают водяной коллектор. Принципиально расположить коробку этого узла так, дабы к ней можно было подсоединить все трубы системы, при всем этом не нарушая эстетический вид помещения.

Расчеты

Также нужно заблаговременно просчитать протяженность и размещение всех труб системы. Для этих целей делают чертеж. Идеальнее всего его отрисовывать в обыкновенной тетради в клетку. Как указывает практика, подготовительный набросок дает возможность избежать просчетов в количестве требуемого материала и дает приятную картину по объему работ.

В расчетах учитывают эффективность всей системы. Не стоит протягивать термическую магистраль под местами, где тепло будет уходить в пустоту. Это может касаться глухих шифанеров, стеллажей либо тяжеленной и непередвигаемой мебели. Также выдерживают большее расстояние от стенок, так как эти зоны числятся самыми малоэффективными в плане теплопотери.

Термоизоляция и обкладка стенок

Следующий шаг — укладка термоизоляции. Это может быть, как пеноплекс, так и пенопласт либо пенополистерол. Принципиально, дабы верх данного теплоизолятора был выполнен из фольгированного покрытия, это существенно понизит теплоотдачи. Выбирая теплоизолятор, стоит брать в учет толщину нагревательной системы. Необходимо высчитать общую высоту теплоизолятора и конструкции теплых полов так, дабы общий уровень всех полов в помещении не был сдвинут.

Принципиально: отказываясь от применения утепления предварительного пола, вы теряете огромные средства на использовании конструкции теплых полов.

После установки утепления перебегают к монтажу демпферной ленты по нижнему периметру всего помещения. Это непременное действие, так как при нагреве бетонная стяжка может расширяться и разрушать внутреннюю конструкцию.

Укладка армирующей сетки и теплотрассы

Армирование устанавливают поверх теплоизолятора. Для данного вида монтажа берут сетку с ячейкой от 10 см. Ее хватит для выполнения укрепляющей функции, также по ней комфортно делать разметку под проведение будущей теплотрассы.

Перед тем как укладывать трубы своими руками, нужно провести их подключение к коллектору. Принципиально не спутать входные и выпускные отверстия. Когда вся система подключена, трубы разводят в согласовании с утвержденной схемой монтажа. Стоит придерживаться расстояний между витками труб. Оно должно быть в границах от 10 до 40 см. Петли и прямые участки труб прикрепляют с помощью пластмассовых хомутов.

Советуем прочесть:

После проверки теплотрассы в систему запускается вода либо теплоноситель. Она остается в рабочем состоянии под давлением в протяжении суток. Это позволяет выявить протечки либо свищи в конструкции. Если их не наблюдается, перебегают к заключительной фазе монтажа.

Заливка бетоном и укладка плитки

Финишный шаг перед укладкой плитки на готовую конструкцию — заливка бетонной консистенции. Для данных целей выбирают раствор не ниже марки М300. Перед заливкой теплые полы включают до возникновения давления в трубах. Заливают полы осторожно, дабы не разрушить теплотрассу. Наибольшая величина заливки не должна превосходить 7 см. По другому эффективность теплого пола сильно снизится. Принципиально сходу делать поверхность заливаемого пола очень ровненькой, дабы не появлялось проблем при монтаже кафельной плитки.

После заливки бетонного основания полам дают время на просушивание. Принципиально, дабы заливной пол на сто процентов высох. Временами его можно поливать водой из пульверизатора для равномерного просыхания материала. Когда поверхность готова, ее снова очищают увлажненной тряпкой и наносят слой грунтовки.

Укладка плитки на такую поверхность идентична с выполнением работ с кафелем в ванной комнате либо монтажом данного материала на обыденную бетонную стяжку.

Для регулировки температуры пола под плиточным основанием пользуются особыми регуляторами ручного либо автоматического типа. Их ставят в главном коллекторе. При действии автоматики температура теплоносителя регулируется зависимо от температуры воздуха. Ручной режим позволяет выставить температуру исходя из конструкции пола и собственных предпочтений термического режима.

Данная аннотация дозволит выполнить установку водяных теплых полов у себя в доме либо квартире, используя минимум строй способностей, не прибегая к помощи экспертов. А я желаю для вас приятных монтажных работ и прощаюсь до следующей встречи в сети!
