Установка водяного теплого пола
Водяные теплые полы – пользующаяся популярностью система отопления со своими уникальными качествами. Дабы эти характеристики проявлялись в полной красоте, необходимо озаботиться правильной укладкой всего пирога теплого пола. Если вы нарушите технологию, есть риск похоронить систему в стяжке. И такие случаи достаточно часты. Если не желаете такового, то добро пожаловать в наш материал!
В чем красота теплого пола?
За счет того, что трубы теплого пола раскладываются по всей площади помещения, достигается очень равномерный прогрев каждого участка. Где бы вы не находились в собственном доме, для вас будет идиентично комфортабельно.
С водяными полами вы избавляетесь почти всегда от радиаторов отопления, которые ранее занимали избыточное место у вас на дому. За все эти особенности обожают водяные теплые полы в личных домах. Давайте пошагово разберемся в укладке водяного теплого пола своими руками.
Шаг 1. Подготовьте основание
В качестве основания для теплого пола в доме выступает предварительная стяжка, которую почти всегда заливают не очень аккуратненько. Потому перед тем, как вы приступите к укладке полов, очистите поверхность стяжки от излишнего мусора. Если есть наплывы, сбейте их до ровненького состояния. Если есть углубления, подровняйте их. Эти причины в предстоящем благоприятно скажутся на целостности самой системы.

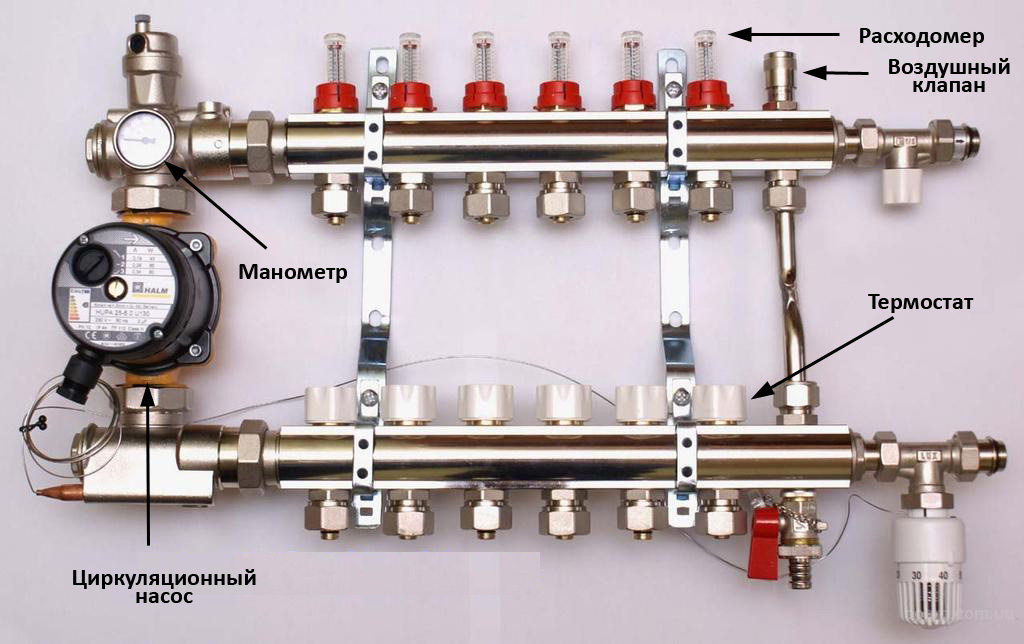

Шаг 2. Установите распределительный коллектор
Распределительный коллектор отвечает за рассредотачивание теплоносителя по контурам. Он бывает, в ординарном выполнении (только краны) и в более накрученном (с расходомерами и гнездами под сервоприводы). Советуем для вас устанавливать 2-ой вариант. С ним более реально «откалибровать» работу теплых полов.
Устанавливать коллектор в необходимо поближе к центру этажа. И тогда контура у вас будут по длине сравнимы. Это может сыграть огромную пользу при предстоящей опции полов.

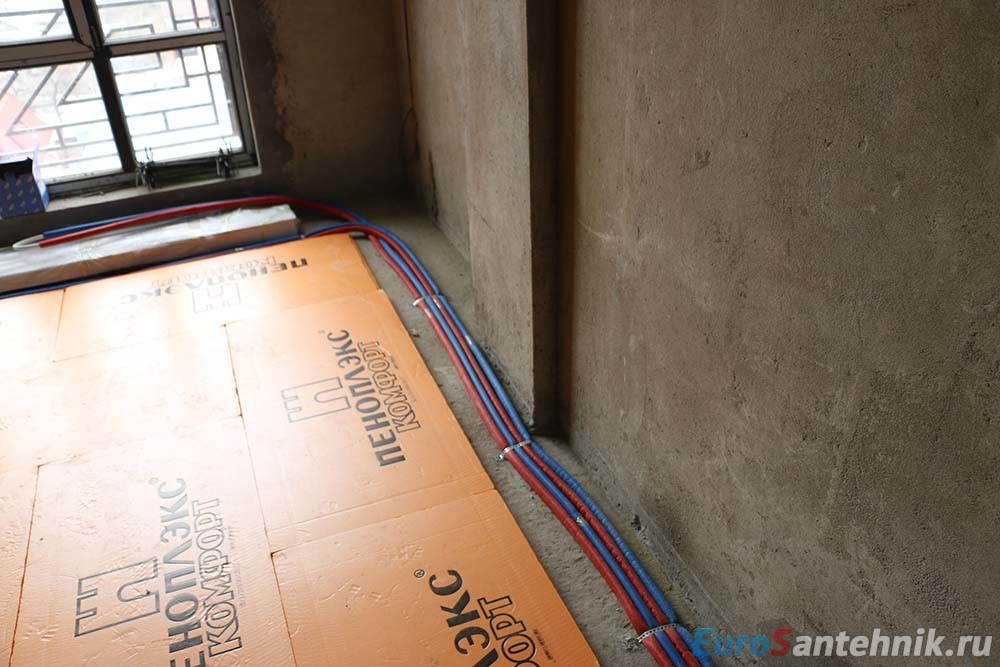

Шаг 3. Укладка термоизоляции
Прошлые деяния для вас были нужны для того, дабы вы могли уложить теплоизоляцию. В виду того, что листы изоляции достаточно огромные, на холмах они могут лежать нестабильно, а в ложбинках могут проминаться.
В качестве изоляции применяется пенополистирол плотностью 35 кг/м3. Это тот же пенопласт, только большей плотности. Такая плотность нужна для того, дабы изоляция под весом стяжки не уменьшалась в толщине.
Толщина изоляции для первых этажей не должна быть меньше 5 см. Если есть возможность уложить изоляцию потолще, лучше этой возможностью пользоваться. Толщина впрямую оказывает влияние на утраты тепла вниз. Нижние слои нам прогревать ни к чему. Все тепло должно стремиться ввысь.
Шаг 4. Укладка пароизоляции
В качестве пароизоляции выступает обыденный целофан, который укладывается на пенополистирол. Это помогает существенно уменьшить попадания брутальной среды стяжки на изоляцию, что в теории может продлить ее срок службы. На практике нехорошие причины воздействия стяжки на изоляцию еще никем не подтверждены.
Шаг 5. Укладка армирующей сетки
Армирующая сетка нужна для того, дабы беспроблемно укреплять трубу теплого пола своими руками. Если есть возможность укреплять трубу особыми скобами либо другими вариациями, то сетку можно не укладывать.
Советуем брать очень ровненькую сетку с ячейкой в 10 либо 15 см. С таким размером ячейки комфортно раскладывать трубы теплого пола. Толщину прута сетки советуем брать 4 мм.
Шаг 6. Установка демпферной ленты
Демпферная лента служит для компенсации термического расширения стяжки. Устанавливается по периметру тех стенок, где будут уложены трубы теплого пола. Стоит дешево. Представляет из себя вспененный целофан шириной 10 см. Бывает на склейкой базе и без нее. При наличии клея приклеиваем ленту к заштукатуренной стенке. В других случаем крепим чем будет комфортно.

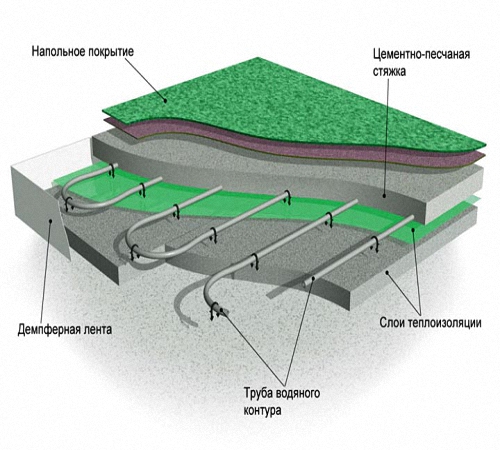

Шаг 7. Раскладка трубы теплого пола
После всех нужных изготовлений, можно приступить к укладке самих труб теплого пола. Есть несколько методов раскладки труб, но почаще применяется только один.
Укладка труб теплого пола улиткой
При таком варианте укладки 1-ая труба идет с жарким теплоносителем, такая с остывшим, 3-я снова жгучая и т.д.. При таковой схеме монтажа достигается очень равномерное рассредотачивание тепла по всей площади контура теплого пола.
Устройство монтажа трубы достаточно обычное. Выделяете периметр условного контура и вдоль него начинаете раскладывать трубу, стремясь все поближе и поближе к центру. При всем этом оставляете место для возврата трубы назад. Если у вас шаг укладки 15 см, то начинаете раскладывать трубу с шагом 30 см. Дойдя до центра, разворачиваете трубу и возвращаетесь между разложенной трубой. На изображении все отображено более понятно. Почти всегда пытайтесь применять этот метод раскладки.
Укладка труб змейкой
При данной схеме теплого пола труба укладывается по принципу «туда сюда» от начала контура, до его конца. В данном случае начало контура будет горячее, а конец холоднее. О равномерном рассредотачивании тепла гласить уже не приходится. Данный метод прекрасно подойдет в тех случаях, где нереально разложить трубу улиткой. Почаще это какие-нибудь мелкие участки в виде ванны, туалета, коридора и тд.
Шаг 8. Опрессовка системы
Как закончите раскладывать трубу, необходимо систему теплого пола опрессовать, дабы удостовериться в ее плотности. Советуем опрессовывать теплый пол воздухом до давления в 4 бара.
Для опрессовки для вас пригодится обыденный компрессор, который следует подключить к коллектору водяного теплого пола.
Оставьте систему на день и поглядите на перепад давления. Если за день оно поменялось некординально (на одно-два деления), означает система герметична и можно заливать полы. Во время заливки так же смотрите за давлением. Есть возможность, что в процессе заливки могут разрушить трубу.

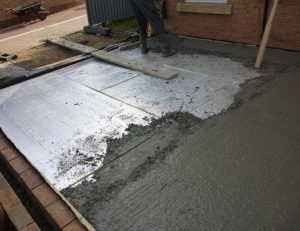

Шаг 9. Заливка стяжки
Как труба будет уложена и опрессована, можно приступать к заливке. Заливать стяжку необходимо на высоту более 5 см от верха трубы. Заливать лучше стяжку «мокрую». У нее выше теплопроводимость.
После заливки стяжки теплыми полами нельзя воспользоваться еще 21 денек. Столько нужна времени для того, дабы стяжка умеренно просохла. Через некоторое количество дней после заливки вы сможете приступить к отделке.
Цена укладки теплого пола
Многих интересует сумма издержек на укладу теплого пола. Поделимся некоторыми цифрами. Если учесть все выше описанное, то без заливки стяжки и без учета котельной себестоимость девайсов обойдется приблизительно в 1000-1200 рублей за квадратный метр. Прибавляете цена работ монтажника в вашем регионе и получаете итоговую цена квадратного метра. Если площади огромные, то в некоторых случаях в эту сумму проходят коллекторы для теплого пола.
С учетом котельной установка теплых полов под ключ обойдется приблизительно в 2500 рублей за квадратный метр. При таковой цены учитывается котельная с одним котлом, бойлером косвенного нагрева и сопутствующем оборудованием. Числа животрепещущи для домов от 150 квадратных метров. При наименьшей площади сумма может быть немногим выше в виду высочайшей цены котельного оборудования.
Наибольшая длина контура укладки пола
Если вы делаете теплый пол своими руками без проекта и схем, то длину контура советуем держать в границах 80-90 метров. Если получится мало длиннее, то ничего ужасного. Но лучше все таки не делать очень длинноватые контура.
Советуем высчитать контуры так, дабы длина каждого была плюс-минус одинаковой. И тогда с балансировкой у вас будет меньше сложностей.
Шаг раскладки труб
Водяной теплый пол при отсутствии расчетов в большинстве случаев укладывают с шагом 15 см в главных зонах и 10 см в зонах, приближенных к внешними стенкам. При таких критериях почти всегда теплого в качестве основной системы отопления для вас хватит заглазно.
Теплые полы электрические своими руками

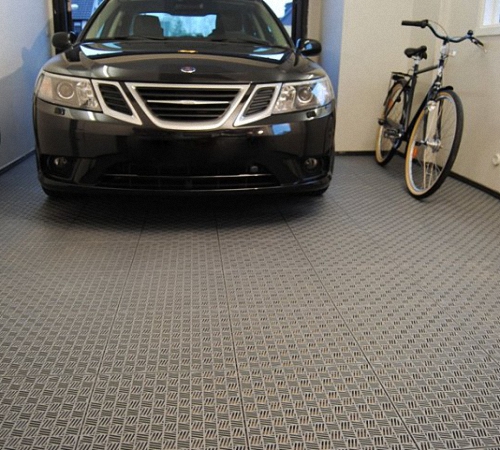

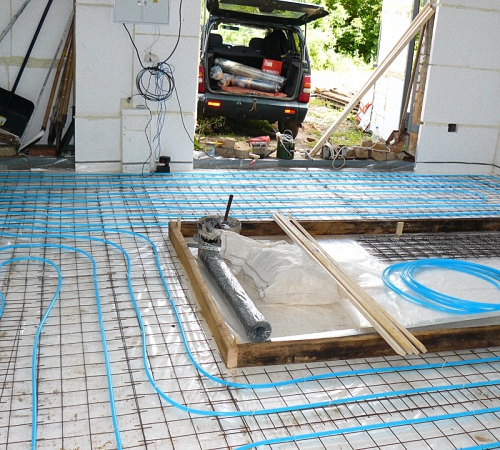

Каждый автомобилист просто грезит о собственном теплом гараже. Он представляет, как в холодное время года можно было бы сходу сесть в свою машину и поехать, не растрачивая время на прогревание. Теплые полы обеспечили бы нужный локальный климат для хранения авто. К тому же, неувязка с ремонтом маленьких повреждений в морозы и неизменного простуживания спины отважилась бы сама собой. Вот поэтому все большее количество автовладельцев подумывает об установке системы теплых полов.
Оглавление:
Требования к конструкции теплого пола для гаража
Дабы отопление гаража было очень удобным, теплые полы должны соответствовать следующим аспектам:
- обеспечение равномерного прогрева гаража (тепло должно двигаться от низа к верху);
- автоматом прекращать нагрев помещения;
- простота в установке и использовании;
- не должны занимать места, которое может быть применено более отлично;
- соответствовать правилам техники безопасности.
Существует два типа систем теплого пола: водяная и электрическая. Более надежным вариантом являются водные полы, но его огромный минус – накладность. В особенности если установка планируется выполняться в раздельно стоящем гараже. Ведь кроме подвода труб, пригодится приобретение дополнительного оборудования (разные котлы и насосы). Для исправной работы также пригодится постоянная профилактика. К тому же, подобного рода установки занимают огромное количество места, которое могло быть создано для более оптимального применения.
В силу всего вышесказанного, можно прийти к выводу, что самым наилучшим вариантом для гаража станет подключение электрического теплого пола. Для данного типа не будет нужно подводить трубы. Его конструкция состоит из нагревательных кабелей, которые размещаются в самой стяжке. Из дополнительных установок будет нужно только терморегулятор, но он не займет очень много места (по размерам терморегулятор примерно как обыденный выключатель). Нагреватель не нуждается в особом обслуживании.
Электрические теплые полы имеют длинный срок применения (выше 50 лет). Данные конструкции имеют высшую степень защищенности (в них инсталлируются особые датчики тепла и при перегревании, система автоматом отключается). Достоинства электрического теплого пола заключаются также в простоте их монтажа. Установить можно даже без помощи других не имея особых инструментов. Единственные минусы — это расход электроэнергии и запрет их установки в зданиях с завышенным процентом влажности.
Подогрев гаража при помощи электрического теплого пола и его особенности
В отличии от построек созданных для жилища людей, для гаража довольно будет температуры в 16 градусов (и безупречные условия для хранения гаража, и человек будет чувствовать себя комфортно, при наличии соответственной одежки). Если начать обогревать гараж до огромных температур потребление электроэнергии сильно вырастет, а экономически это будет нецелесообразно.
До того, как принять решение установить теплые полы, необходимо побеспокоиться о термоизоляции помещения. В случае, если в гараже тончайшие стенки, также находятся трещинкы, подогреть помещение даже к 16-ти градусам будет сложной задачей. Утеплить стенки можно при помощи любого теплоизолятора (к примеру, пенофол). Главное в данном деле, не стараться избрать материал подешевле. Ведь, все издержки уже в скором времени окупятся, за счет экономии электроэнергии.
Также, особенностью гаража является подверженность полов к высочайшим нагрузкам. Это и вес самого автомобиля, и падение томных инструментов либо деталей, в некоторых случаях и т.д. Из-за данных нагрузок при установке теплых полов будет нужно толстый слой стяжки, который будет находиться конкретно над нагревателем. Толщина этой стяжки будет равна примерно 50-90 мм. Вследствие этого, использовать инфракрасную нагревательную пленку – непрактично (при большой толщине, температура нагревания будет совсем малеханькой).
Разновидности электрических теплых полов
До начала монтажа также стоит разглядеть виды теплого пола и избрать идеальный вариант:
1. Кабельный пол:
- кабель (установка делается по-«влажному», в цементную стяжку под покрытия глиняной плитки, керамогранита, натурального камня);
- «умный» кабель (единственное отличие от обыденного кабеля – огромное количество покрытий под которым его можно устанавливать);
- кабель с теплоизоляционными плитами (установка делается по-«сухому», под хоть какое покрытие).
2. Пленочный пол:

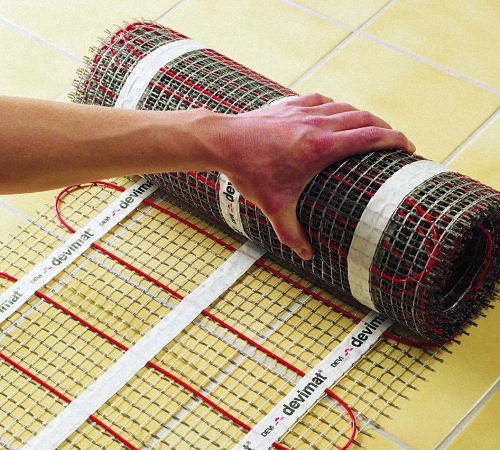

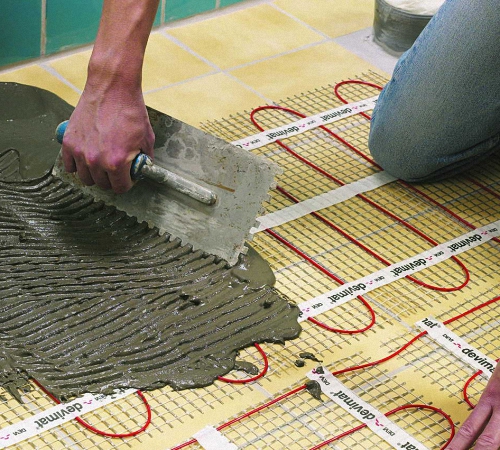

- греющие маты (установка делается по-«влажному» в плиточный клей);
- углеродный пленочный пол (установка делается по-«сухому» только под древесные покрытия).
3. Стрежневой (установка делается по-«влажному», как и в плиточный клей, так и в стяжку).
Невзирая на ваш выбор, расчет теплых полов будет происходить по одной и той же формулой.
Расчет нужной длины кабелей
Дабы осознать, какая длина кабелей пригодится, не надо находить чертежи теплого пола в гараже, нужно будет всего только познание площади. Дальше просто поглядите в таблицу.

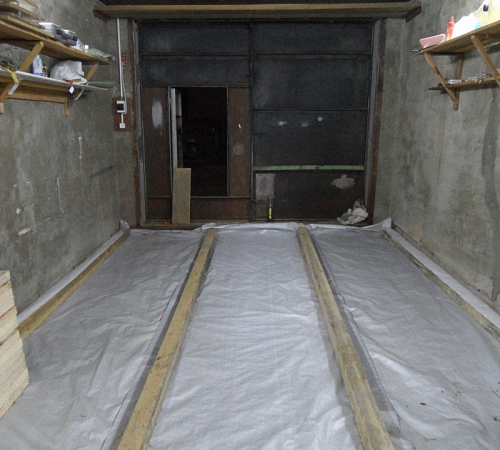

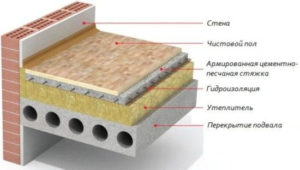

Предварительные работы до начала монтажа
В большинстве случаев под гаражом находится сырая земля, а означает необходимо позаботиться о неплохой термоизоляции пола. Если пропустить этот шаг, то утраты тепла для нагревания земли составят примерно 30%.
Сперва засыпаем грунт слоем гравия (около 25 см). Разравниваем и утрамбовываем его. Дальше необходимо насыпать песок, который мы тоже отлично утрамбовываем (7 см). Замешиваем цементный раствор и заливаем его поверх песчано-гравийной «подушки». Из арматуры создаем каркас. Стелим полиэтиленовую пленку и укладываем теплоизоляционный материал. Он может быть самым различным, но для гаража лучше выбирать пеноплекс либо полистирол. Толщина материала составляет от 40 до 90 мм (находится в зависимости от температур в холодное время года в вашем регионе). При температуре не ниже -16 градусов довольно будет 40 мм.
Поверх изоляционного материала опять стелим пленку. Последним шагом утепления пола станет заливка слоя предварительный бетонной стяжки. Стяжка обязана иметь ровненькую поверхность без резких перепадов высот. На этом термоизоляция пола закончена.
Правила безопасности
До начала работ следует ознакомиться с некоторыми правилами безопасности:
- воспрещается деформировать либо подвергать механическому воздействию провод;
- воспрещается изменять конструкцию терморегулятора;
- до начала монтажа обесточить помещение, укладывать теплый пол, когда включено электропитание категорически воспрещается;
- установка делается только при температуре выше 0 градусов за Цельсием;
- в площади нагревательной секции воспрещается вкручивание саморезов и просверливание отверстий.
Несоблюдение данных правил приводит к очень плачевным последствиям.

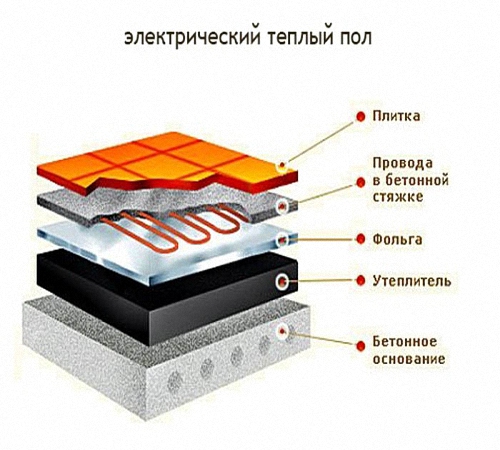

Пошаговая аннотация монтажа электрического теплого пола
Разработка установки электрического теплого пола так ординарна, что совладать с ней, сумеет даже новичок в строительном деле.
1. Заблаговременно ставим отметки в местах, где планируется размещение стеллажей либо верстаков для хранения инструментов.
2. Отмечаем расстояние от стенок 4-9 см.
3. Делаем отметку в месте, где в последующем установим терморегулятор (30 см от пола) и от нее ведем вниз вертикально расположенную линию.
4. По проведенной ранее полосы вырезаем так именуемую штробу (30х25 мм) и выемку под конкретно саму коробку терморегулятора.
5. Зафиксируем коробку алабастром и подводим к ней силовой провод.

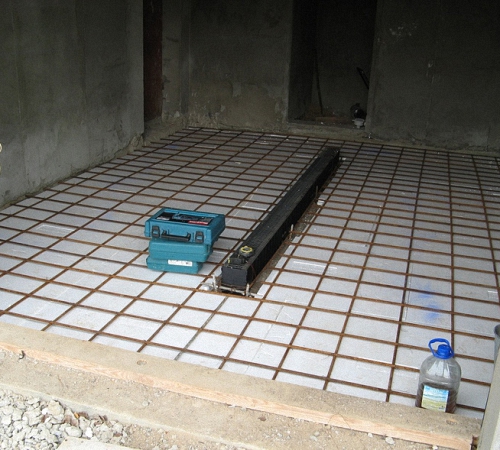

6. Перебегаем к закреплению сетки из железных прутков на поверхности пеноплекса. Для этого используем дюбели с шайбами (длина составляет двойную толщину пеноплекса).
7. Следующим делом совершаем расчет шага укладки провода. Для этого используем следующую формулу: Шаг = (100 * П) / Д (см), где:
- П – площадь обогреваемой поверхности;
- Д – длина провода.
8. Провода необходимо укладывать так именуемой змейкой.
9. Нужно избегать сгибания кабелей под острым углом либо их повреждения.
10. Закрепляем кабели пластмассовыми стяжками.
11. Охлаждённый конец секции подводим к монтажной коробке (муфта должна размещаться на поверхности пола, а не в стене).
12. От коробки терморегулятора в просвете прокладываем гофрированную трубу с поперечником около 17 мм и подводим ее к области подогрева не меньше чем на 45 см, делаем это как можно поближе к центру, между образованными витками кабелей.
13. Заматываем конец данной трубки изолентой либо закрываем при помощи заглушки, для того дабы избежать попадания раствора в нее.
14. Очень принципиальным моментом является отсутствие резких извивов у гофрированной трубы.
15. Заводим датчик температуры пола вовнутрь трубы фактически на всю длину, после вытаскиваем и опять заводим.
16. Замазываем штробу, используя штукатурную смесь.
17. Подключаем систему теплых полов, на этом шаге рекомендуется пользоваться услугами специалиста;
18. Нужно залить стяжку. Слой должен быть равномерным более 5 см. Для заливки используем раствор на 3 части состоящий из песка и на одну часть из цемента. К этой консистенции добавляем пластификатор. Если боитесь некорректно замесить раствор, воспользуйтесь услугами строй магазинов, в каких продаются уже готовые стяжки. Для большей прочности сможете добавить фиброволокна.
19. После полного высыхания стяжки укладываем плитку, используя спец клей для теплых полов.
Видите ли, во время монтажа применять некий особый инструмент для электрического теплого пола, нам не пришлось.
Особенности укладки других типов нагревателей
Вышеперечисленный установка предназначен для кабельного типа электрических теплых полов. Установка других типов фактически не отличается, но все таки имеет свои особенности:

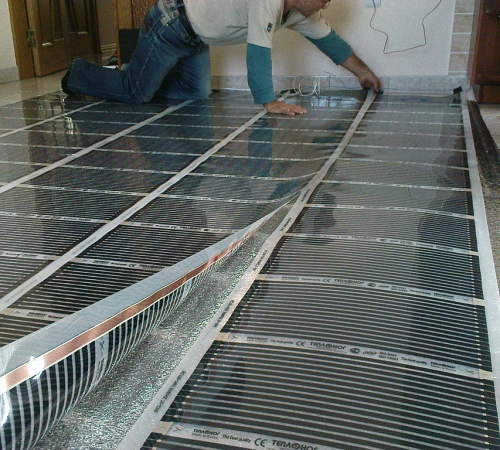

1. Пленочный пол. Название гласит само за себя. Конкретно из-за того, что нагреватель представлен узкой пленкой с нагревательными элементами, нужно делать установка аккуратненько и с выполнениями дополнительных правил, обозначенных на упаковке. При неверном воззвании могут появиться деформации либо повреждения цепи, что выведет из строя всю отопительную систему.

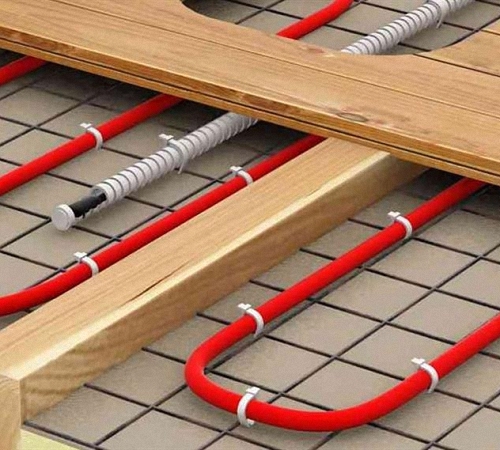

2. Если был куплен стрежневой теплый пол, представленный гибким термоматом, то его установка в разы легче. Сперва на предварительное бетонное основание укладываем термический мат. Подключаем провод к терморегулятору и при помощи ленты с клеевой поверхностью приклеиваем конструкцию к полу. Наносим слой специального клея и после того, как он высохнет, укладываем конкретно саму плитку. Также, необходимо отметить, что элементы данного типа теплого пола не страшатся передавливания.
Советуем поглядеть, как верно устанавливать электрический теплый пол видео, которое находится в конце статьи.
Советы при монтаже электрических теплых полов
На последок, поделимся несколькими полезными советами при укладке теплого пола в гараже своими руками:
- Невзирая на то, что воспользоваться теплыми полами вы будете в зимнее время, устанавливать рекомендуется в теплый сезон.
- При выборе длины кабеля следует учесть, что поменять, если быть поточнее уменьшить ее — нереально. Кабели нагревания в системе теплого пола резать категорически воспрещается.
- При монтаже, постарайтесь не наступать на провода, так как это может разрушить их целостность.
- Не включайте систему до того момента, как стяжка стопроцентно высохнет.
После чтения данной статьи, каждый человек обладающий машиной установит электрический теплый пол в собственном гараже. Почему спросите вы? Во-1-х, это очень прибыльно. Теплый гараж не только лишь комфортен для автовладельца, но и продлевает срок службы машине. А во-2-х, в статье тщательно описано, как установить электрический теплый пол своими руками, тем сэкономив. Соблюдайте правила эксплуатации и получайте наслаждение от сделанного вами локального климата в гараже.
Установка теплого пола в стяжку
Установка электрического теплого пола в стяжку своими руками
В данной статье разглядим пошаговые советы по монтажу кабельного тёплого пола в стяжку, что дозволит без усилий выполнить установку без помощи других.
Вы уже заполучили нагревательный кабель теплого пола для монтажа в слой стяжки. Установка нагревательного кабеля делать идеальнее всего в определенной последовательности, которую мы и распишем.
Выбор места для установки терморегулятора
До начала монтажа нагревательного кабеля — нужно избрать и приготовить место под установку терморегулятора , устройства управляющего теплым полом, и наружного датчика температуры пола.
Терморегулятор устанавливается в комфортном месте на высоте 0,4 — 1,7 м от пола, но с учётом предстоящей расстановки мебели так, дабы она не перекрывала доступ к терморегулятору.
При монтаже тёплого пола в помещениях с завышенной влажностью (ванная комната, сауна, бассейн), терморегулятор нужно устанавливать снаружи помещения.
В намеченном месте стенки вырезается отверстие для установки в него глубочайшего (что облегчит Для вас подключение терморегулятора в предстоящем) подрозетника. Дальше, по стенке вниз штробится канавка приблизительно 2 см × 2 см для укладки в неё гофротрубки (либо металлопластиковой трубы) поперечником 16 мм с датчиком температуры и, раздельно, «холодного конца» нагревательного кабеля.
К месту будущей установки терморегулятора подводится кабель питания ∼220 В, с учетом мощности теплого пола и типа домовой проводки. Более нередко внедрение кабеля 3х2,5 (3х1,5) если электрическая проводка в доме выполнена по 3-х проводной схеме либо 2х2,5 (2х1,5) если электрическая проводка в доме выполнена по 2-х проводной схеме без применения заземления.
Подготовка основания под тёплый пол
Бетонный пол (предварительная стяжка), на который устанавливается нагревательный кабель, не должен быть с трещинками и выбоинами. Грубую поверхность нужно выровнять самовыравнивающей консистенцией либо узким слоем цементно-песчаной стяжки.
Дальше, пол обрабатывается грунтовкой глубочайшего проникания для наилучшей сцепки поверхностей при предстоящей заливке стяжки. Если нагревательный кабель устанавливается на теплоизоляцию, то предварительную стяжку можно не грунтовать.
Размечаете на бетонном основании зоны где тёплый пол не нужен (к примеру, под стационарной мебелью, сантехникой и т.д.). Не запамятовывайте также учесть отступы от стенок, мало 5 см, по желанию можно делать отступы больше. Если стенка наружняя, то отступы можно и не делать, теплый пол будет прогревать и часть стенки.
Термоизоляция под теплый пол
Использование термоизоляции увеличивает характеристики теплопотери и экономичности тёплого пола. Тип и толщина применяемой термоизоляции находится в зависимости от того, что находится под основанием пола: к примеру, если другое отапливаемое помещение, то возможно обойтись вообщем без термоизоляции либо прирастить мощность теплого пола, для компенсации теплопотерь, либо пользоваться водянистой термоизоляцией.
В случае, к примеру, с лоджией либо балконом, когда основание пола холодное, нужна термоизоляция с применением листов экструдированного пенополистирола (ЭППС) соответственной толщины для отсечки «холодного мостика» от бетонного перекрытия.
Более тщательно про теплоизоляцию для теплого пола можно прочесть здесь .
Установка термоизоляции к полу
Есть два, более распространенных, варианта крепления термоизоляции:
- хоть каким клеящим материалом, не разрушающим структуры самой термоизоляции;
- монтажной лентой, на которую в предстоящем будет раскладываться нагревательный кабель.
На всю толщину предполагаемой конструкции тёплого пола, по периметру нижней части стенки всего обогреваемого помещения, укладывается пористая демпферная лента, так же можно применять теплоизоляцию.
Поверх термоизоляции раскатывается фольга в лавсановой изоляции, для понижения вероятности вдавливания нагревательного кабеля в саму теплоизоляцию. После на полу прикрепляется дюбелями либо шурупами монтажная лента с шагом 0,5 … 1 м, на которую позже будет крепиться нагревательный кабель.
Установка нагревательных секций
Перед монтажом нагревательного кабеля нужно высчитать расстояние между примыкающими витками кабеля.
Воспользуемся формулой: шаг укладки (в см) = (100*S)/L
где S — фактическая обогреваемая площадь, на которую устанавливается нагревательная секция, м2;
L — длина секции, м, указана в паспорте секции либо в маркировке кабеля
Допустимое отклонение шага от расчётного — менее 10 мм. Расстояние между крепёжными язычками монтажной ленты кратно 2,5 см (бывает и 2 см), так что если вы получите итог, к примеру, 14 см, то при монтаже нагревательного кабеля перемешивайте шаг 12,5 … 15 см.
Либо изберите огромную секцию нагревательного кабеля, уложив её с шагом 12,5 см, что не приведет к росту среднесуточного энергопотребления, но отменно повысит скорость прогрева пола.
- Монтировать нагревательную секцию начинайте с подводки «холодного конца» к месту установки терморегулятора.
- Соединительную муфту и исходный участок нагревательного кабеля закрепите на полу. С этого места и начинается раскладка нагревательного кабеля.
- Кабель раскладывается умеренно по всей обогреваемой площади с рассчитанным выше шагом укладки.
- Кабель фиксируется язычками монтажной ленты. Извивы петель нужно делать плавными (малый радиус извива нагревательного кабеля указан в паспорте изделия).
- Соединительная и концевая муфты нагревательного кабеля должны находиться на полу, на ровненьком участке без извивов. Токоподводящие «холодные» провода подведите по стенке, параллельно гофре с датчиком температуры, к терморегулятору.
Внимание! Не допускается!
- Скрещение витков кабеля.
- Сближение между примыкающими витками наименее 6,5 см.
- Удаление между примыкающими витками более 15 см.
- Изломы, перегибы и натяжение кабеля.
- Отрезать часть нагревательного кабеля

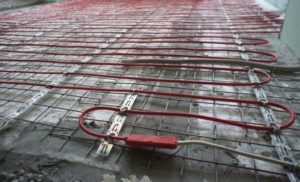

Крепление кабеля на железную сетку
Либо, 2-ой вариант крепления нагревательного кабеля, — кабель крепится на монтажную железную сетку (ячейка 5х5 см либо 10х10 см) над термоизоляцией с помощью пластмассовых хомутов. Сетку чуток приподнимают над термоизоляцией и в таком положении заливают цементно-песчаным веществом. В итоге получаем армированную металлической сетью узкую бетонную плиту с нагревательным кабелем снутри.
Принципиально.
Если остался излишний кабель, либо не хватило, тогда уменьшите либо повысьте шаг между петлями тёплого пола.
Нагревательная кабель опасается механических повреждений, потому установка нужно проводить в мягенькой обуви — кеды, кроссовки и т. п.
Между витками кабеля можно — необязательно — положить брусочки и наступать на них. На разложенную секцию можно положить лист оргалита либо фанеры, если стяжку заливать планируете чуток позднее.
Отступы нагревательного кабеля от стенок и мебели
Малый отступ от стенки до нагревательного кабеля должен быть более 5 см по всему периметру обогреваемой площади пола.
Малый отступ от жарких стояков и труб центрального отопления — более 10 см.
На схеме в гарантийной книге зарисуйте схему монтажа нагревательного кабеля тёплого пола и места расположения муфт (соединительной и концевой), датчика температуры пола с указанием расстояний и привязкой к помещению.

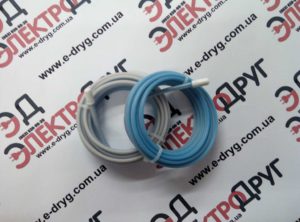

Особенности монтажа одножильного и двужильного
нагревательных кабелей
При монтаже одножильного нагревательного кабеля с 2-мя холодными токоведущими проводами правила монтажа такие же, как и для двужильного тёплого пола с одним холодным проводом.
Разница только в том, что у одножильного кабеля 2-ой провод нужно возвращать назад к регулятору. А у двухжильного — на обратном конце — конечная муфта, и возвращать проводник к регулятору не нужно.

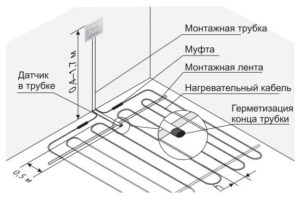

Установка датчика температуры пола и терморегулятора
Расположите датчик температуры пола в гофротрубку (либо металлопластиковую трубку) поперечником 16… 20 мм
Датчик должен размещаться снутри трубки поблизости её конца. Соединительный провод датчика должен выходить из обратного конца гофры. Конец трубки с датчиком, который будет лежать в полу плотно закройте для предотвращения попадания вовнутрь цементного раствора, к примеру замотайте конец изолентой либо закройте пластмассовым колпачком, если гофратруба шла в комплекте с нагревательным кабелем.
Выведите гофру с датчиком от регулятора в пол. Радиус извива гофротрубки, переход стена-пол, должен быть более 5 см. Датчик должен снутри находиться свободно, если в предстоящем при эксплуатации будет нужно его замена, то его можно будет просто вытащить и воткнуть другой (процесс замены датчика температуры пола разглядим в другой статье). Гофротрубка закрепляется в центре между витками нагревательного кабеля, при помощи монтажной ленты.
Расстояние от стенки до места установки датчика в полу должно составлять 50… 60 см (для более правильного определения температуры нагрева пола).
Конец гофрированной трубки должен доходить до монтажной коробки с терморегулятором, это нужно для того, дабы при отделке стенок провод от датчика не «приморозился» веществом и в случае необходимости его можно было поменять.
Подробнее о монтаже терморегулятора можно прочесть в этой статье .

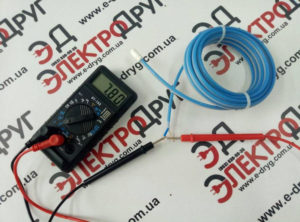

Проверка сопротивления нагревательного кабеля и датчика температуры
Для проверки нагревательного кабеля и датчика температуры воспользуйтесь омметром либо мультиметром и определите их сопротивление, сверьте результаты с паспортными данными (отличаться могут на +10/-5 %).
После чего включите теплый пол на 2… 3 минутки и убедитесь в нагреве кабеля. Отключите питание до начала эксплуатации — другими словами на 28 дней с момента заливки стяжки.

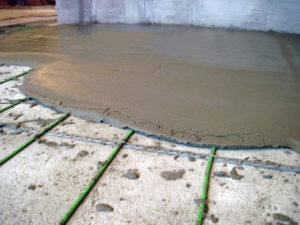

Заливка теплого пола стяжкой
На этом установка кабельного тёплого пола закончен, можно приступать к заливке цементно‑песчаной стяжки.
Перед заливкой стяжки в термоизоляции рекомендуется вырезать технологические отверстия размером 10 × 10 см через каждые полуметра. Это для того дабы стяжка лучше прихватилась к основанию и не «бухтела».
Выставьте маяки по уровню на полу. Приготовьте раствор, выставьте по уровню маяки и залейте стяжку. Её толщина сверху над кабелем тёплого пола должна быть от 3 до 5 см. Это обеспечит довольно резвый прогрев стяжки сразу после включения системы. А еще не будет иметь место неравномерный прогрев поверхности пола, другими словами чередования теплых и холодных полос (т. н. термическая зебра).
Малая толщина стяжки — более 3,5 см! Если происшествия принуждают выполнить стяжку тоньше 3,5 см, то в раствор нужно добавлять пластификатор для теплого пола.
Более тщательно о стяжке для теплого пола можно прочесть в этой статье .
По требованиям Строй Норм и Правил (СНиП), обеспечьте лучшую температуру в помещении. Стяжка должна набрать крепкость, оградите помещение от сквозняков.
Затвердевший раствор готов:
через 7 суток к приклеиванию плитки;
через 28 суток к эксплуатации тёплого пола.
В связи с тем, что стяжка при устройстве тёплого пола залита на теплоизоляцию, её нужно оградить от механических нагрузок более, чем на 4… 5 суток.
Включать тёплый пол можно через 28 дней после заливки стяжки (согласно СНиП).
