Разработка укладки теплых полов под плитку

Теплый пол – самая действенная разработка отопления, основанная на принципе конвекции. Более экономный подогрев – водяные полы, но в городской квартире установить водяной отопительный контур фактически нереально.

Кандидатура – установка электрического теплого пола под плитку. В процессе использования он обходится дороже водяного, но в сопоставлении с другими электрообогревателями эффективнее и дешевле.

Установка электрического пола еще проще, чем установка водяного контура. Пол можно включать/выключать при необходимости.

В городке теплый пол – дополнительный источник отопления: при экономичном расходе и использовании автоматического терморегулятора издержки на эксплуатацию получаются в границах разумного.

Разновидности электрических полов

Есть четыре главных вида электрических полов (тщательно про их особенности можно прочесть в статье о выборе тёплых электрических полов).

Зависимо от технологии укладки под плиточное покрытие подходят все:

одножильный либо двужильный кабель;
инфракрасная пленка;
кабельные маты – сетка шириной 0,5 м с закрепленным змейкой кабелем;
стержневые карбоновые (инфракрасные) маты.

Технологий укладки теплого пола под плитку две: со стяжкой и без нее. Самый дешевенький пол – кабельный – укладывается только под стяжку, а ее установка осуществим не всюду: перекрытие может не выдержать дополнительной нагрузки, и высота помещения уменьшится как минимум на 7 см.

Другие виды полов можно класть сухим методом. Стоят они дороже, зато проще установка.

В качестве основной системы подогрева берут пол мощностью 140-180 ватт, в качестве дополнительной – до 140 (в этой статье можно более тщательно выяснить о мощности потребляемой электрическим теплым полом).

Установка

Разработка укладки электрического теплого пола под плитку находится в зависимости от его вида. В любом случае до монтажа необходимо удалить старенькое напольное покрытие, вывести поверхность цементным веществом либо разглаживающей консистенцией.

Читайте также: Мощность потребляемая электрическим теплым полом

Если пол кладется на древесное основание, поверхность нужно отциклевать, дабы она была ровненькой.

Дальше следует приготовить место для монтажа терморегулятора: его располагают на маленький высоте от пола, в нише либо затратным методом. К термостату подводят подающий кабель (лучше от отдельного автомата). Если термостат устанавливается в штробе, то и кабель необходимо подводить в штробе.

Общепринятое правило: нельзя располагать пленку либо маты под стационарно размещенной мебелью и крупногабаритным бытовым оборудованием (холодильниками и др.) во избежание перегрева. Исключение – саморегулирующий кабель, но он дорогой.

Для термоизоляции можно применять пенофол. Состоит из вспененного целофана с самоклеящейся подложкой и фольги 14 мкм.

Теплопроводимость этого материала около 0,048 Вт/мК. Укладывать просто: раскатать рулон клеевой стороной вниз, отражающей ввысь. Поверх матов кладут сетку, к которой укрепляют кабель.

Заместо стандартных фольгированных можно стелить маты с отражающим лавсановым покрытием – у них отсутствует электропроводность. Очередной вариант – профильные маты из экструдированного пенополистирола.

Инфракрасную пленку режут строго по пунктирным линиям. Кабельные маты резать нельзя. При монтаже следует отступать от стенок не меньше 10 см.

Перед укладкой стяжки либо финального покрытия хоть какой пол нужно оттестировать: включить электричество и замерить сопротивление тестером. Приобретенная величина должна соответствовать обозначенной в паспорте. Допустимое отклонение – 5-10 процентов. Замеряется также сопротивление изоляции: должно быть не меньше 10 МОм.

Заземляющий проводник фиксируют защитной клеммой.

Разработка укладки кабеля

Для расчета шага укладки необходимо площадь помещения поделить на длину кабеля. Мало допустимая цифра – 7 см, стандартная – 20-25.
Настелить гидроизоляцию. В этом качестве подойдет уплотненная полиэтиленовая пленка. Ее кладут с нахлестом на стенки.
Уложить маты теплоизолятора — встык, отражающей поверхностью ввысь.
Проклеить соединения полос металлизированным скотчем.
По периметру комнаты уложить демпферную ленту для компенсации термического расширения стяжки, а на сами маты – железную армирующую сетку.
Оттестировать кабель на работоспособность.
Установить терморегулятор. Датчик помещают на пол между витками кабеля. Провод, который соединяет термостат с датчиком, убирают в гофру. При выводе гофры с кабелем на стенку резкого излома в углу быть не должно.

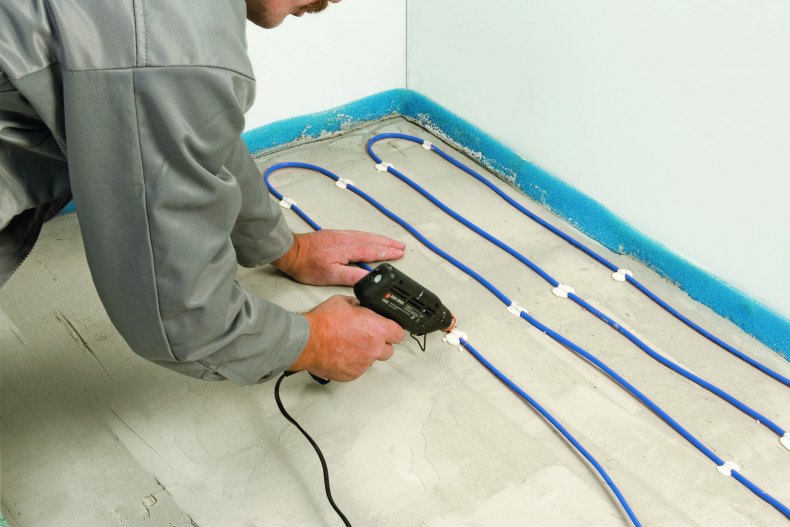

При укладке змейкой кабель кладут на ленты теплоизолятора перпендикулярно им. Радиус извива от 3,5 см и больше.
Фиксация через 0,3-0,4 метра крепежными элементами монтажных лент или пластмассовыми хомутами к сетке. Если есть термоусадочные муфты, их следует располагать лишь на прямых участках.
Поверх кабеля кладут стяжку около 3 см шириной (высота над кабелем). Ингредиенты раствора для стяжки соединяют в пропорции 1/4/5/0,6 (цемент/песок/щебень/вода) и добавляют приблизительно 1% пластификатора.
Через пару дней (когда раствор затвердеет) можно класть плитку.
Через день после укладки нужно затереть швы.

До момента полного схватывания стяжки (около месяца) включать теплый пол нельзя.

Читайте также: Расход электроэнергии теплых электрических полов

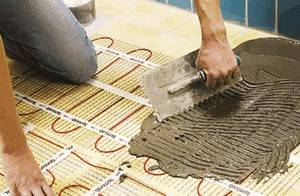

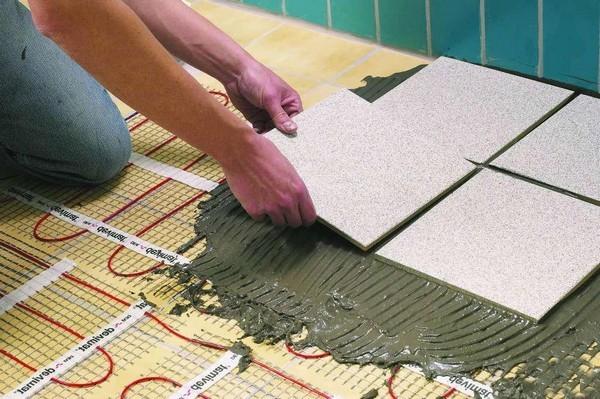

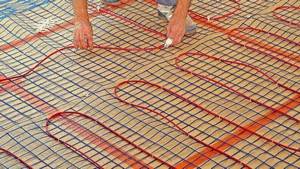

Укладка кабельных матов проще: их укрепляют к поверхности склейкой пленкой с изнаночной стороны. Маты кладут строго встык, без перехлестов. Установка стяжки необязателен, можно сходу наносить клей и класть плитку.

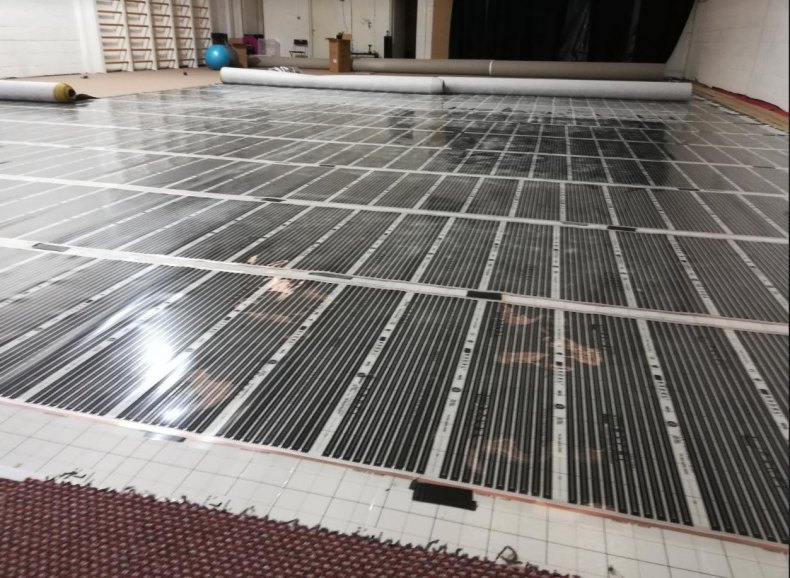

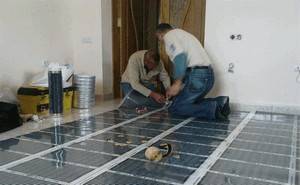

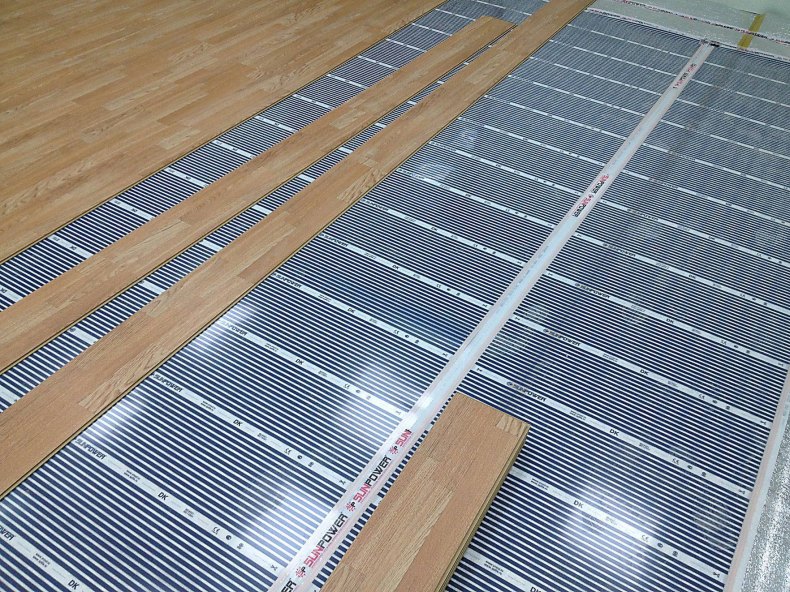

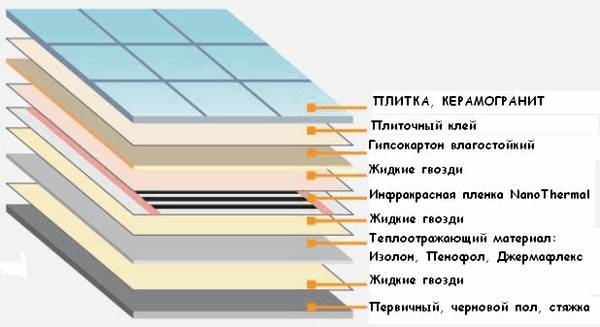

Особенности укладки пленки

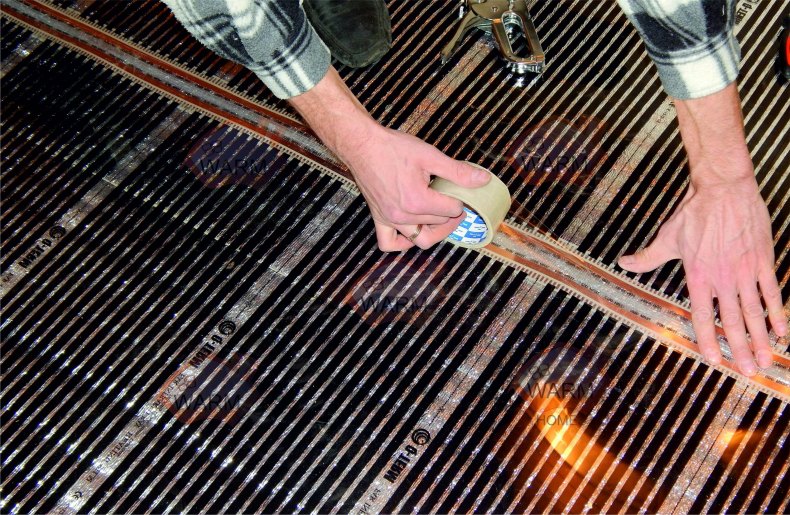

Уложить пленку медной полосой вниз, зафиксировать соединения металлизированным скотчем.
Воткнуть клеммы в отверстия, проделанные по центру медных полос.
Подвести к клеммам провода от терморегулятора, избегая пересечений.
Места подсоединения проводников изолировать.
Плитку можно класть на лист гипсокартона либо на ячеистую монтажную сетку.

Заключение

Особенных сложностей в монтаже электрического теплого пола нет. Могут появиться некоторые трудности с выбором (тщательно о том, как избрать теплый электрический пол) модели, но в этом для вас должны помочь консультанты магазина.

А при укладке самое главное – соблюдать технику безопасности: все процедуры, связанные с подсоединением контактов, производить только с обесточенной проводкой.

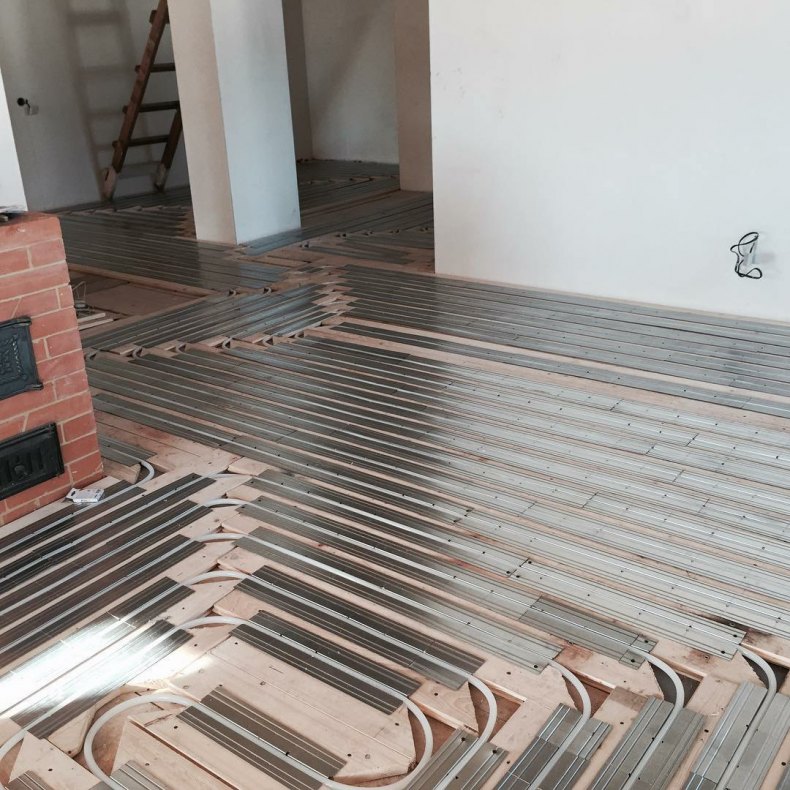

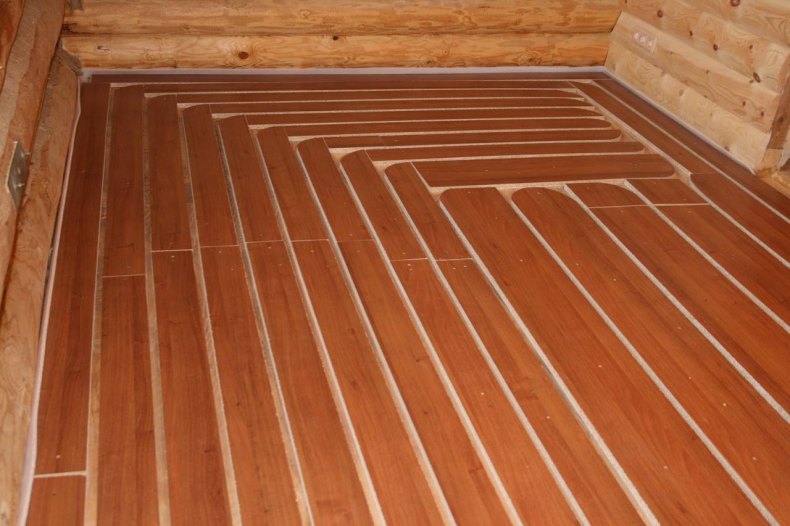

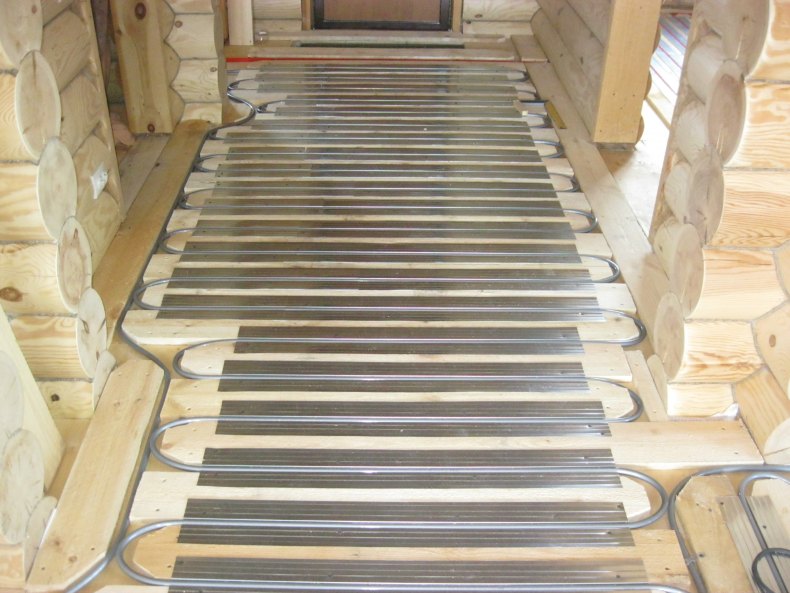

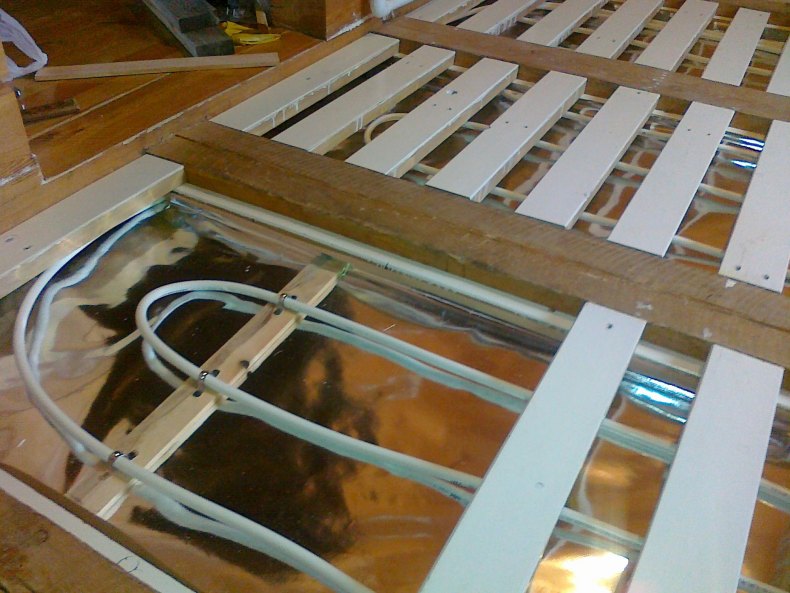

Сухой теплый пол: без стяжки под плитку, ламинат в древесном доме с каркасом. Пошаговая аннотация по установке своими руками

Традиционные водяные тёплые полы создаются из контуров с теплоносителем и бетонной стяжки. Такая система отопления просит сильного увеличения уровня пола, сильно много весит, ее установка сильно стукнет по кармашку, также отнимет много времени.

Потому мы хотим предложить для вас в данной статье разглядеть более оптимальный вариант — сухой установка теплого пола.

Содержимое обзора

В каких случаях применяется сухая стяжка

Ослабленное перекрытие. Бетонная стяжка в схожей ситуации создаст огромную нагрузку, к примеру, на пол из древесных досок либо очень старенькую бетонную плиту. Способ сухого установка даст возможность избежать схожих сложностей.

При очень низких потолках. Тут всё понятно — бетонное основание сильно подымет уровень пола, а означает обладатели будут ощущать надуманное давление потолка.

Нет способности обустроить классическую бетонную стяжку. Это могут быть различные ситуации, к примеру, у хозяев нет средств на обустройства стандартного водяного пола либо квартира находится на самом последнем этаже строения, в данном случае просто проблематично доставить кучу стройматериалов.

Достоинства и недочеты сухой стяжки

Процесс выполнения сухой стяжки не представляет особенной трудности, а означает установка может выполнить человек, у которого нет специализированных познаний и опыта в данном деле.
Работу по монтажу теплого пола можно делать поэтапно и не торопясь. Этого нельзя сказать о бетонной стяжке, так как приходится в сжатые сроки привести в порядок огромную часть поверхности, так как раствор имеет свойство стремительно затвердевать.
Для монтажа подойдет как древесное, так и бетонное перекрытие.
В песочный слой (либо другие основание) не считая обогревательного контура можно вмонтировать электрическую проводку и другие коммуникации.
Если термическому контуру будет нужно замена участка либо какой-нибудь ремонт, то получить к нему доступ вы можете очень стремительно.
Общий вес сухого теплого пола совершенно маленький, потому сделать его можно на любом типе перекрытия.

Сухая стяжка — это комфортабельная среда для жизни различных насекомых и мышей.
Если при нештатной ситуации появляется протечка, то влага начинает собираться снутри пола, а от этого может показаться грибок и плесень. Тогда придется полностью переделывать весь теплый пол.

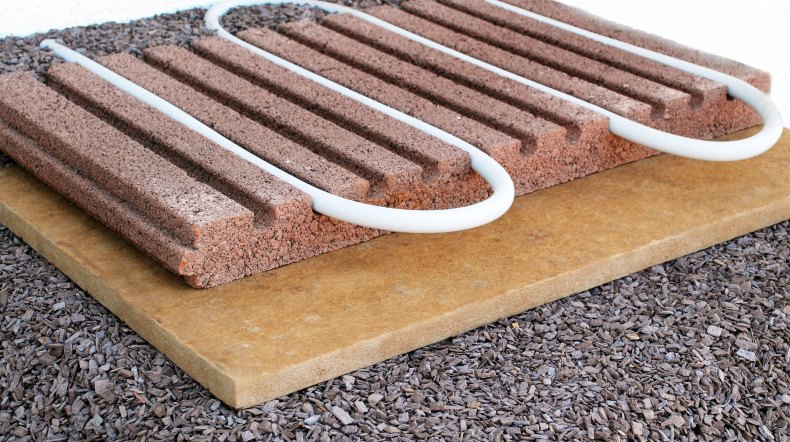

Разработка монтажа с внедрением плит из полистирола

Сперва предварительный пол чистится от мусора и пыли.
После чего определяются все выпуклости поверхности. Допустимое отклонение не должно превосходить отметку 5 мм на метр. Если выпуклости больше, то можно выполнить маленькую бетонную стяжку для выравнивания пола.
В качестве гидроизолирующего слоя можно взять полиэтиленовую пленку шириной 300 мкм и больше. Нахлест делается 10-15 см, все места соединений отлично герметизируются скотчем.
Демпферная лента приклеивается по всему периметру помещения, в каком делается теплый пол. Она нужна для того, дабы стяжка не давила на стенки при термическом расширении.

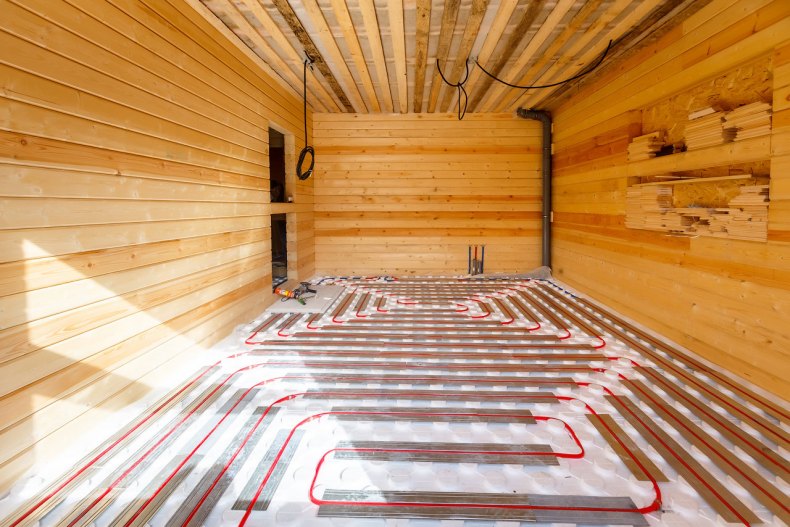

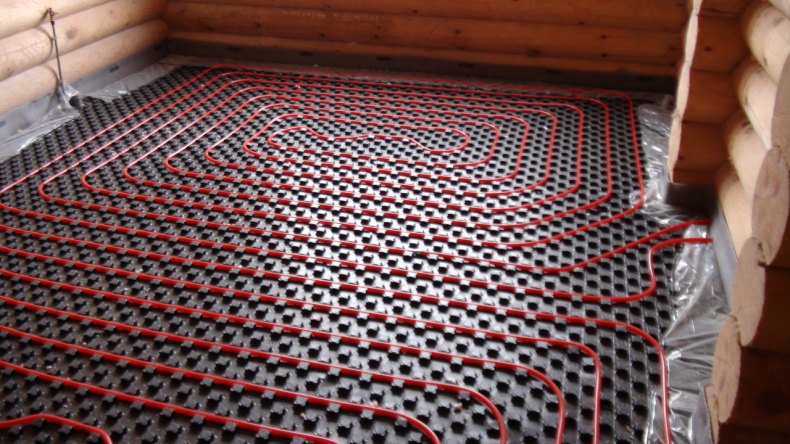

Впритирку к стенке кладутся листы полистирола, вместе они сцепляются с помощью замка, который уже вырезан производителем в каждой плитке.
Для большей надежности рекомендуем склеить места соединения клеем на базе силикона.
Дальше проводится разметку под установка трубопровода.

Читайте по теме: Как верно скручивать провода между собой медные

Принципиально! Помните, что на одно помещение делается только 1 контур, если комнаты 2, то и термических контура необходимо 2. Если выполнить всё в одно, то гидравлическое сопротивление будет очень огромным, отопительный котел не управится с таковой нагрузкой.

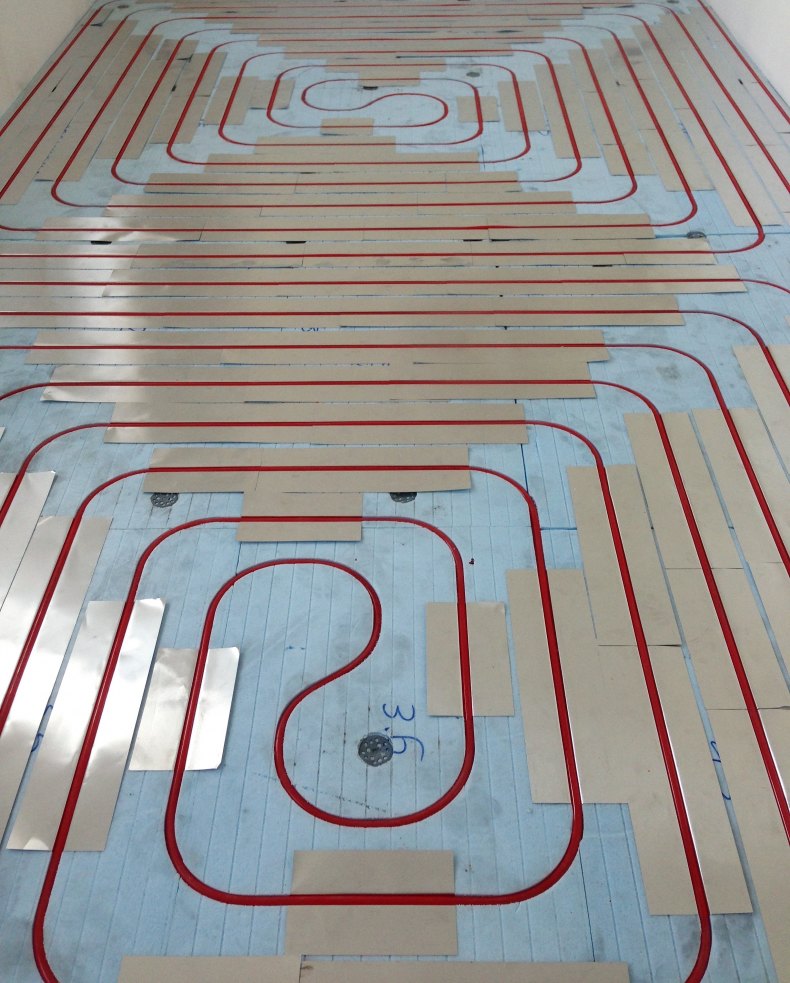

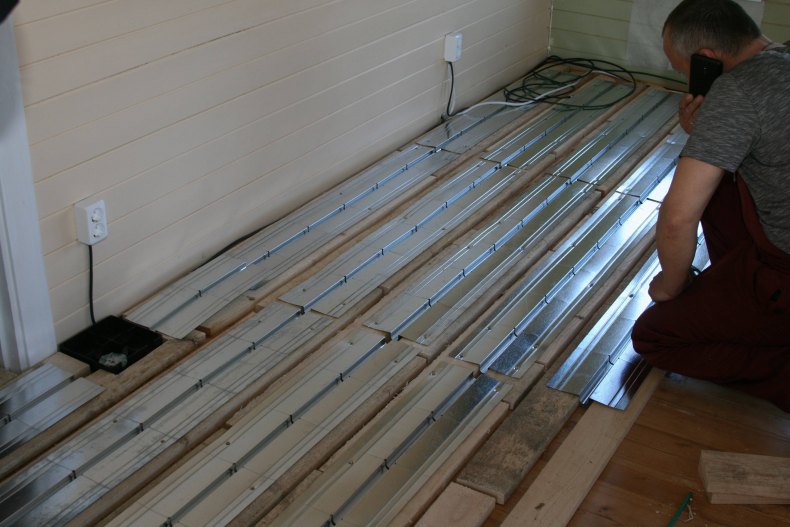

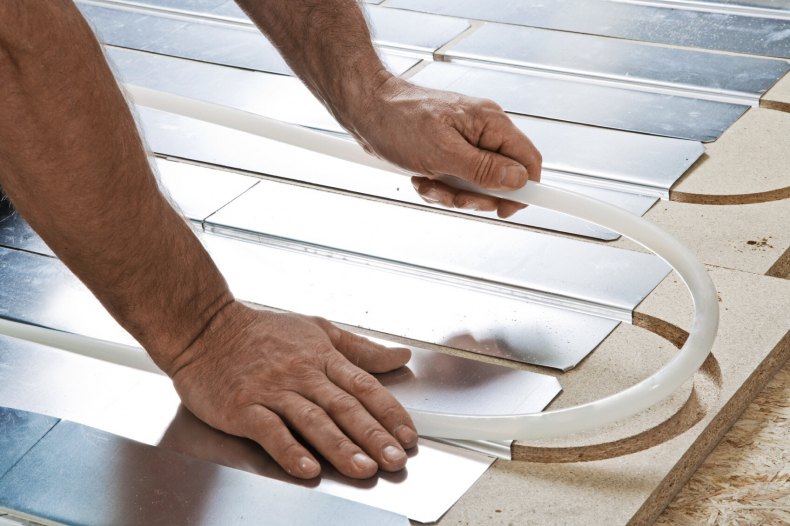

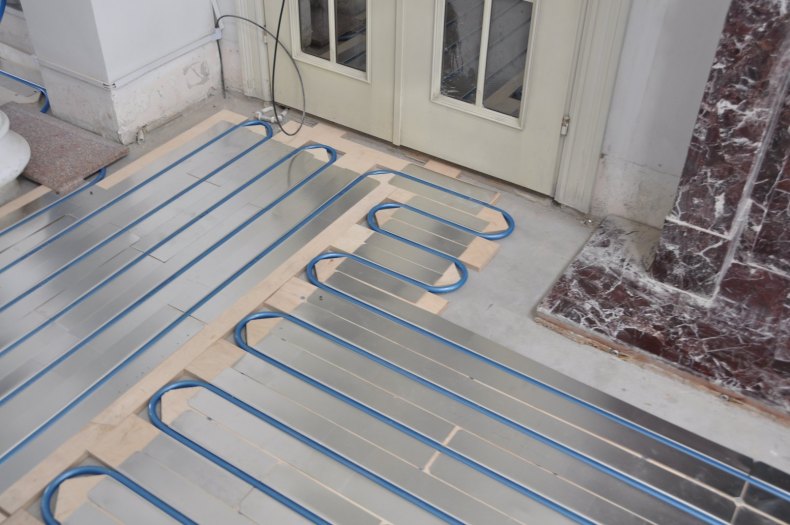

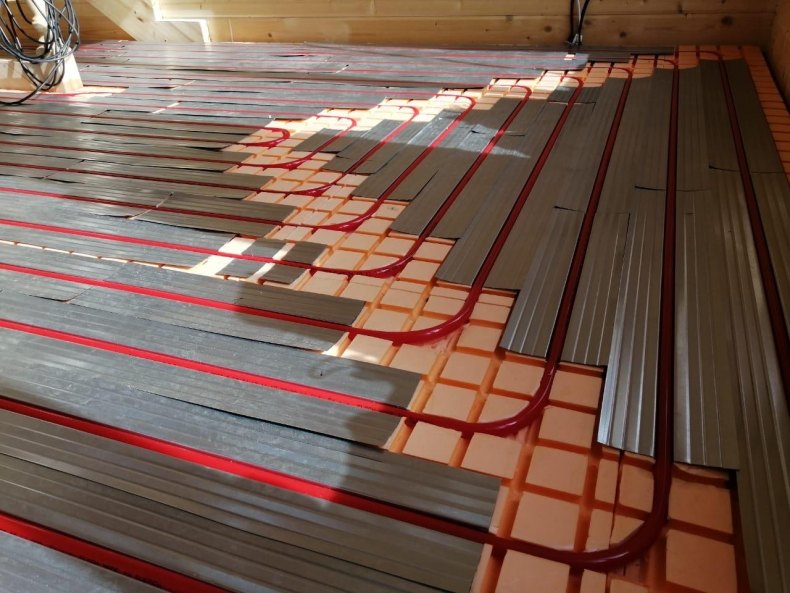

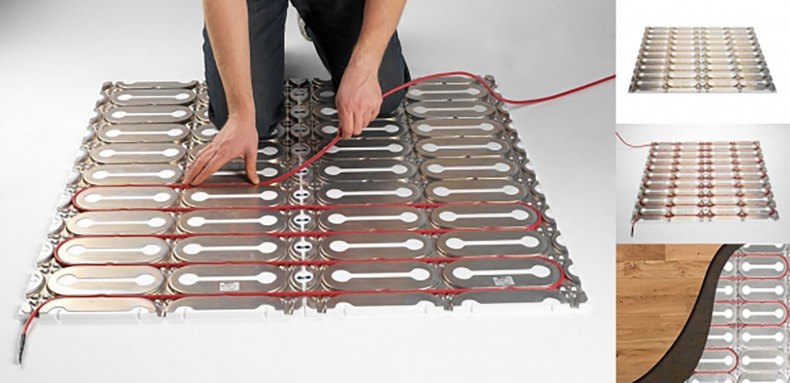

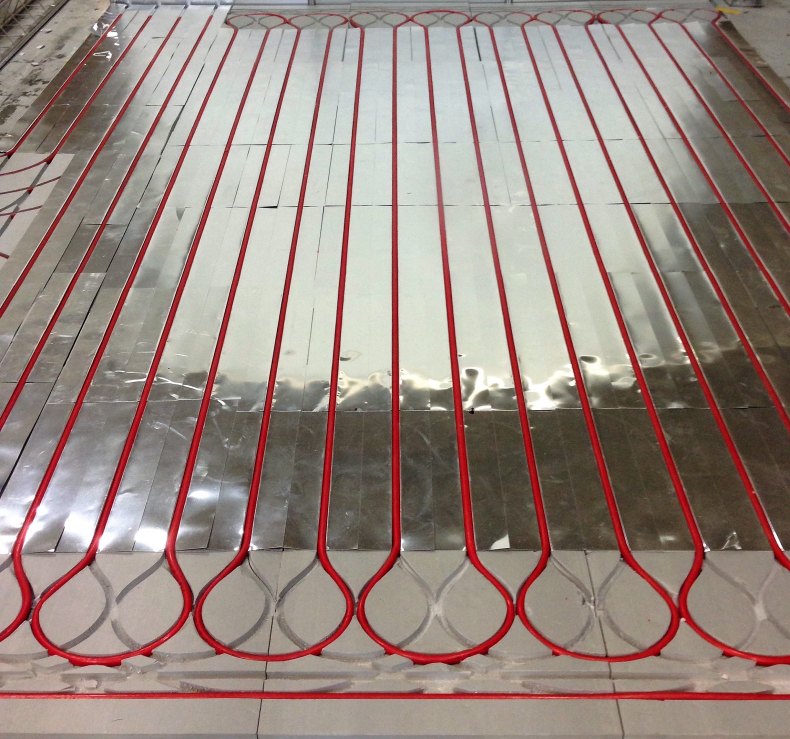

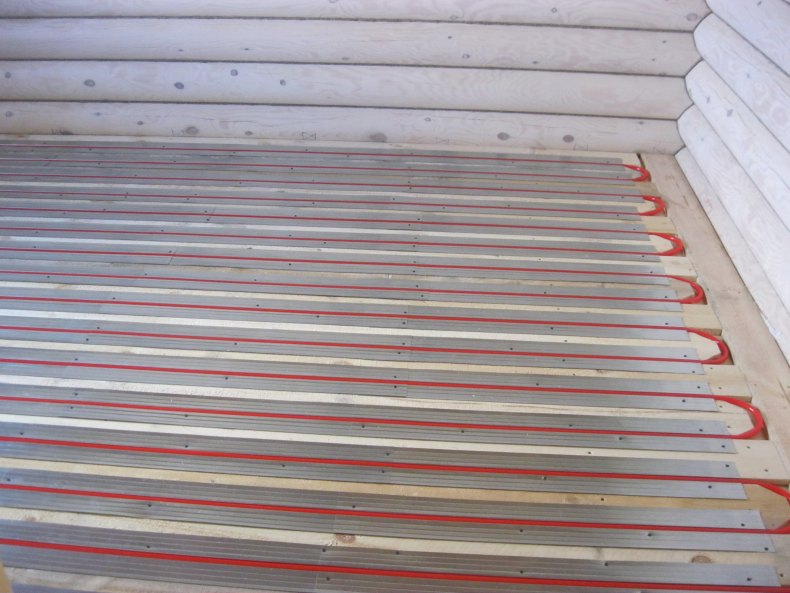

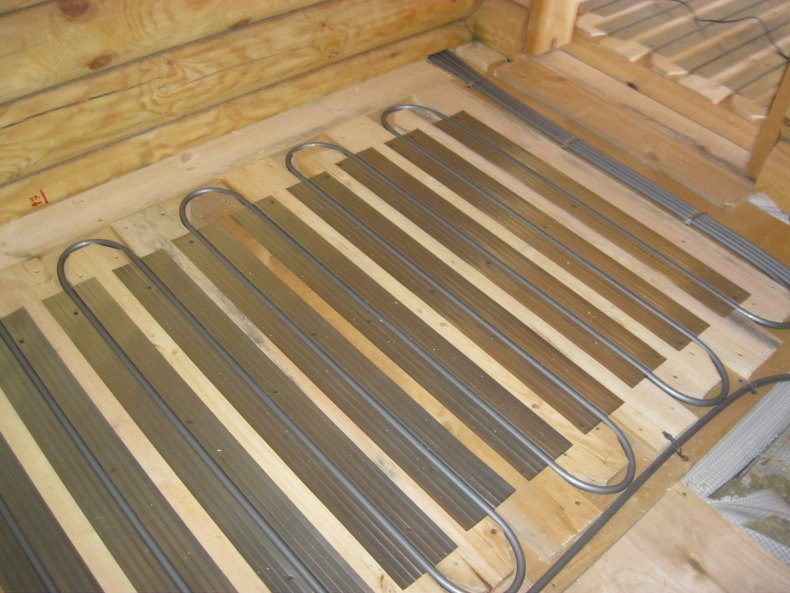

Термический контур следует уложить ровно в пазы между 2 симметрично расположенными пластинами.

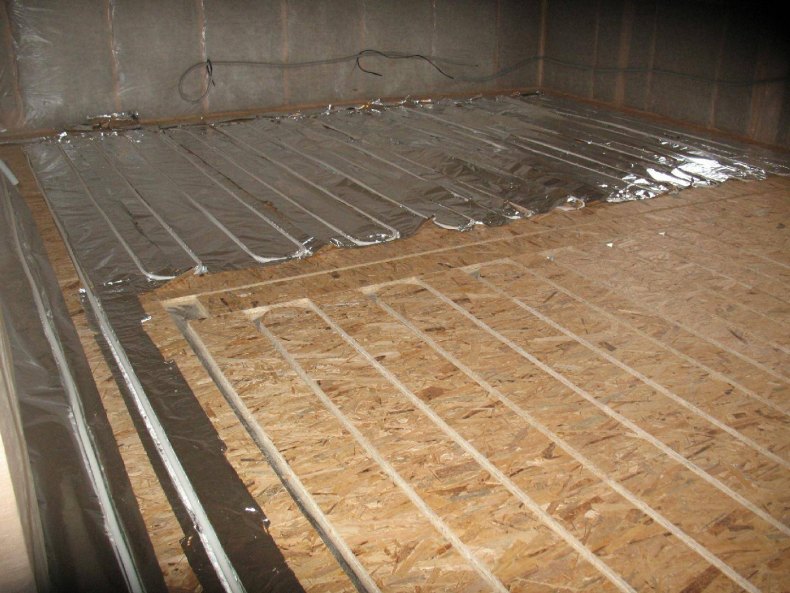

Потом под пластинки подкладываются куски резины либо той же демпферной ленты, после этого пластинки загибаются для фиксации трубопровода.
Дальше снова идет слой из полиэтиленовой пленки, соединения снова скрепляются скотчем.

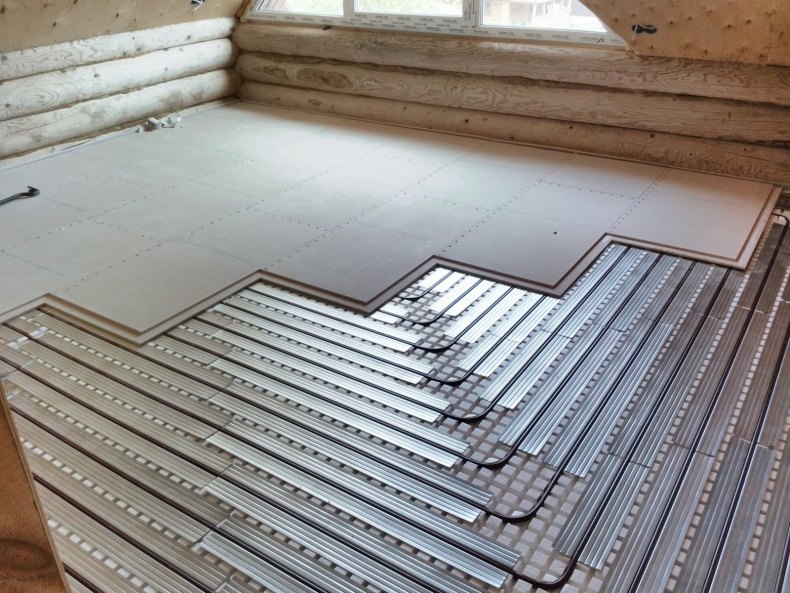

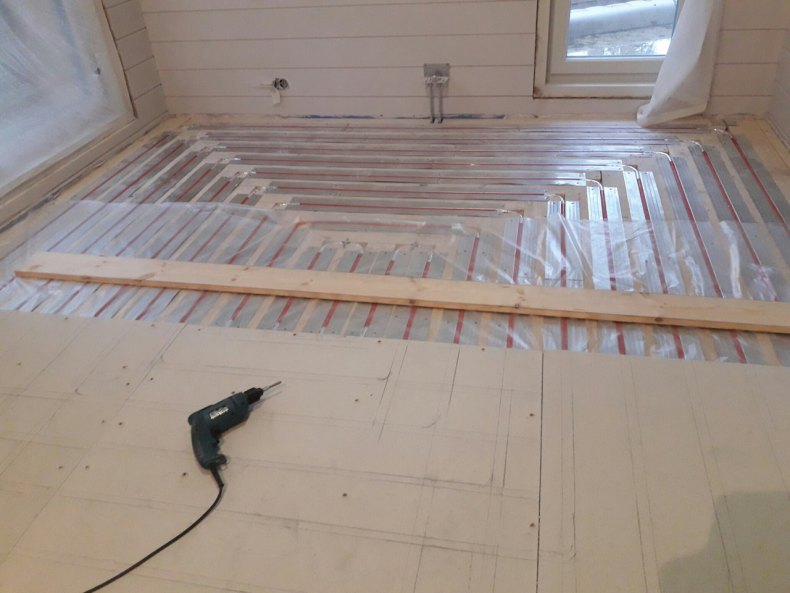

Последний слой нашего сухого теплого пола – гипсоволокнистые листы (ГВЛ), лучше от 1 до 2 см шириной, их нужно укладывать в 2 слоя, непременно в шахматном порядке, для закрепления, соединения промазываются клеем ПВА. После высыхания укладывается финальное покрытие.

Вероятные ошибки при монтаже

Если вы будете делать работу такового рода 1-ый раз, то для вас может показаться, что такая стяжка совсем не сложно делается и у вас не появится никаких сложностей.

Дабы с вами такового не случилось, заблаговременно необходимо выполнить четкий расчет контура, при этом как до, так и после установки системы. Дополнительно 2-3 раза необходимо подсчитать количество всех нужных материалом, также допустимую нагрузку в определенных участках помещения.
Хорошо изготовленный пол не должен разогреваться выше обыденный температуры человека. Допустимый максимум для сухой стяжки 40-45 градусов по Цельсию, если нагрев будет выше, то в скором времени это может спровоцировать другие трудности.
Еще одна более возможная ошибка – установка термодатчиков глубоко в сухой стяжке. Практика указывает, что они размеренно раз в 1-2 года выходят из строя, потому их лучше расположить выше для оперативной замены в случае необходимости.

Не стоит спешить, ведь в этом совсем нет необходимости. Ведь лучше незначительно дольше заниматься установкой теплого пола, зато позже он прослужит для вас длительно и без каких или приреканий.

Мы советуем для вас дать постоять системе некоторое количество дней после окончания монтажа, в особенности это принципиально выполнить в этом случае, если употреблялся клей и другие материалы, которые требуют некоторого времени для полного схватывания.

Также не стоит сберегать на стройматериалах, в неприятном случае система отопления теплых полов будет повсевременно выходить из строя, и для вас придется еще больше потратиться на ремонте.

Мы будем очень рады, если наша статья кому-нибудь поможет выполнить сухой теплый пол в древесном доме. Хотим для вас фурроров!

Как класть плитку в ванной комнате на теплый пол

Теплый пол является пользующимся популярностью и действенным решением при выборе метода отопления такового помещения, как ванная комната. В большинстве случаев пол в ванной покрывается глиняной плиткой и нужно знать, как это верно выполнить, дабы система подогрева работала отлично и не вышла из строя.

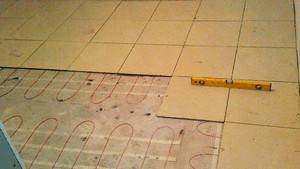

Разработка укладки плитки на теплый пол

Для того дабы верно уложить плитку на теплый пол в ванной либо любом другом помещении, нужно отменно приготовить основание. Наилучшим вариантом для такового типа подогрева считается наливной пол, так как он выходит ровненький, крепкий и надежный. После выравнивания основания и его застывания, проводится укладка избранного типа обогревательных частей, они могут быть электрическими либо водяными.

Уложенная система водяного либо электрического пола подключается к коммуникациям и проводится проверка ее работоспособности. Если все нормально, то основание заливают разглаживающей консистенцией, которая должна покрыть обогревательные элементы и после ее высыхания, можно приступать к укладке глиняной плитки.

Укладывать в ванной комнате можно как электрический, так и водяной пол, после этого их покрывают глиняной плиткой. Если гласить о подключении эклектического пола, то обычно заморочек не появляется, тогда как организовать водяной теплый пол в квартире, выходит не всегда.

Электрический пол

В данном случае, в качестве нагревательных частей применяется одно либо двухжильный кабель, который после монтажа заливается стяжкой. Одножильный кабель будет более дешевеньким, зато двухжильный провод более надежный.

Инфракрасный пол

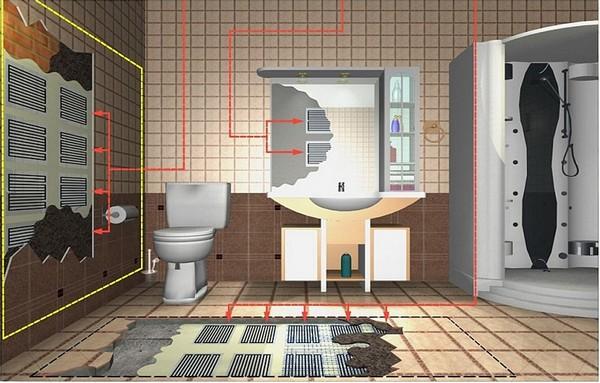

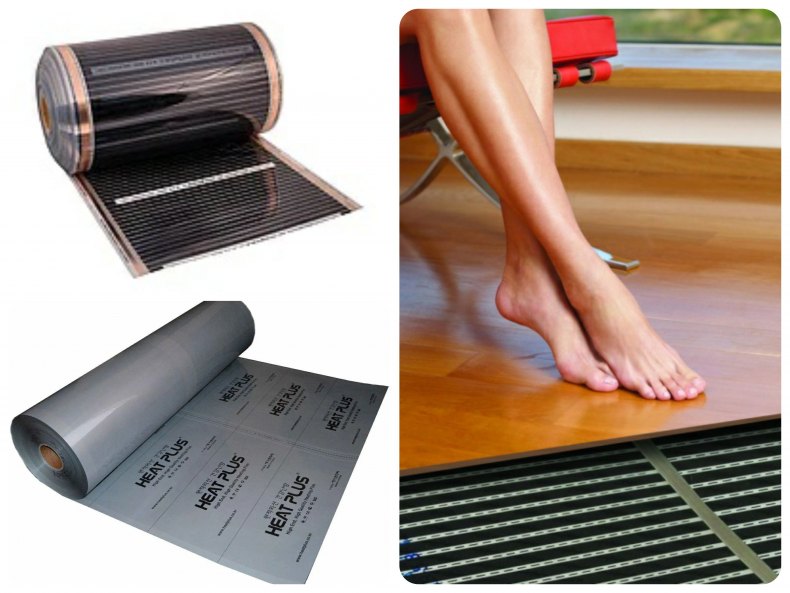

Одной из фаворитных современных разновидностей электрического теплого пола является инфракрасный подогрев. Такие элементы состоят из узкой пленки, в ней запаяны пластинки, с помощью которых и обеспечивается инфракрасный нагрев.

Для пола в ванную комнату могут подойти только инфракрасные углеродные элементы, так как они не подвержены коррозии и если какая-то их часть выйдет из строя, то другие элементы продолжают работать. Толщина такового материала всего несколько мм, потому его установка не отбирает высоту помещения.

При монтаже такового пола, непременно должна устанавливаться теплоотражающая подложка, стекловолоконная сетка. Пленкой покрывают до 75% помещения, ее не устанавливают под мебель, так как в этих местах пол будет перенагреваться, от чего нагревательные элементы могут заблаговременно выйти из строя.

Общим недочетом установки эклектических обогревательных частей в ванной будет то, что это мокрое помещение, потому если некорректно выполнить установка, другими словами большая возможность выхода из строя таких систем отопления.

Водяной теплый пол

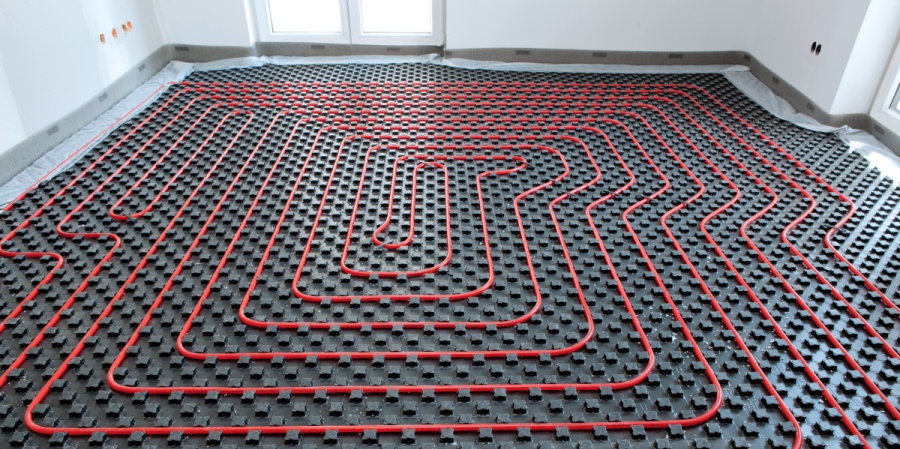

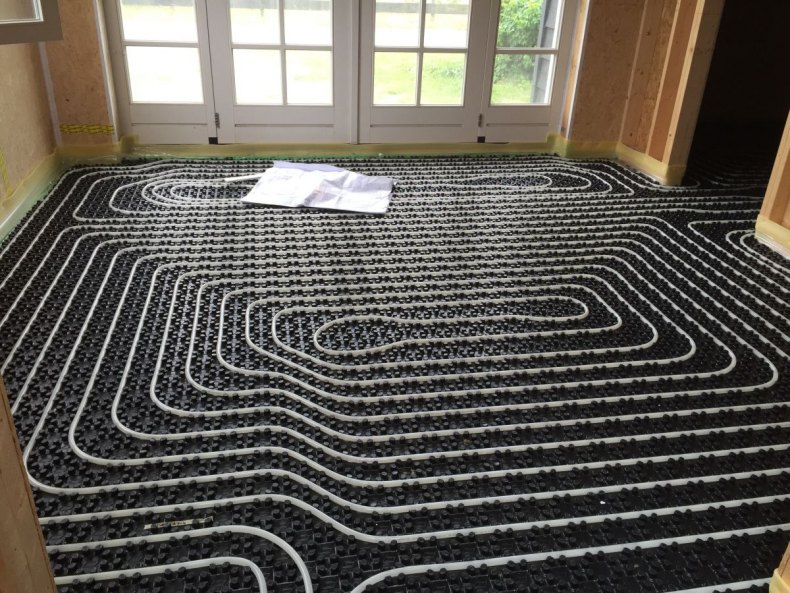

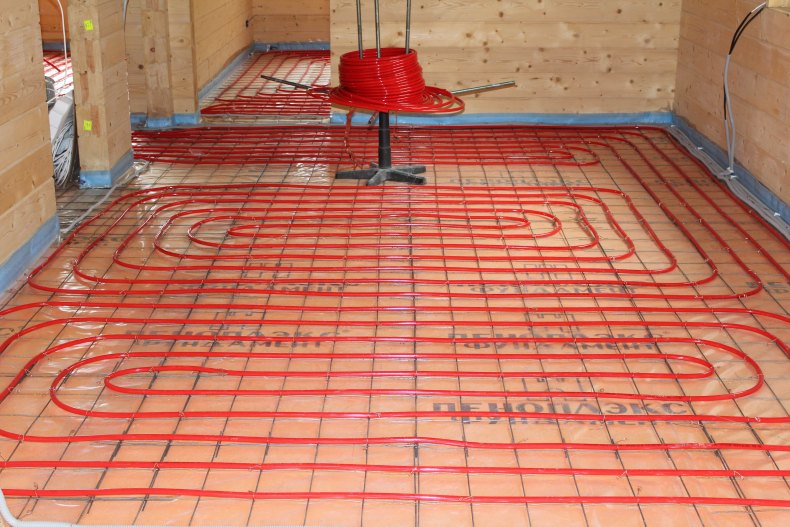

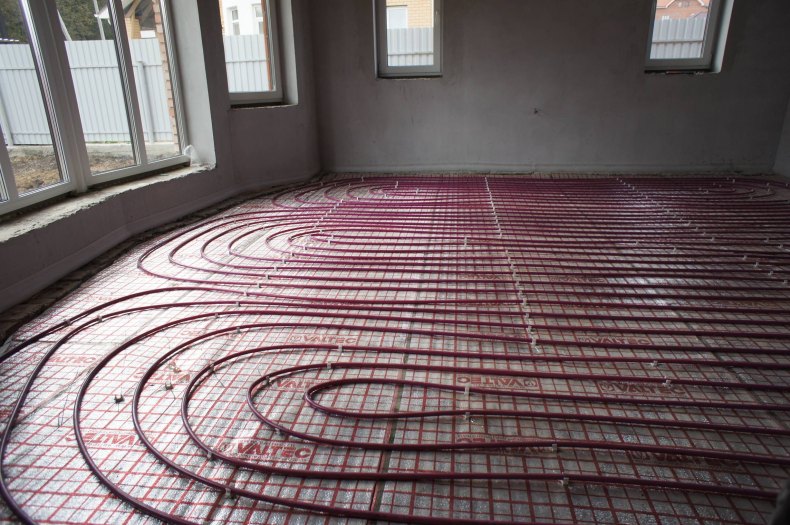

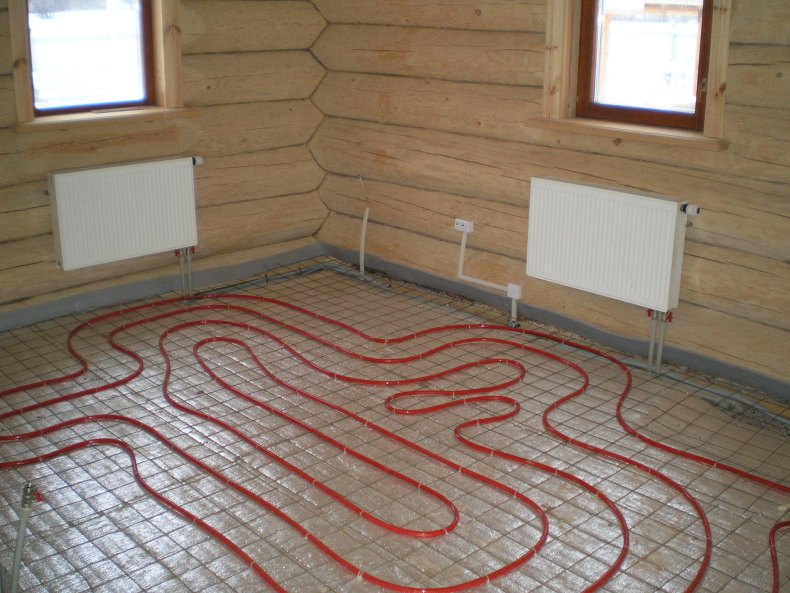

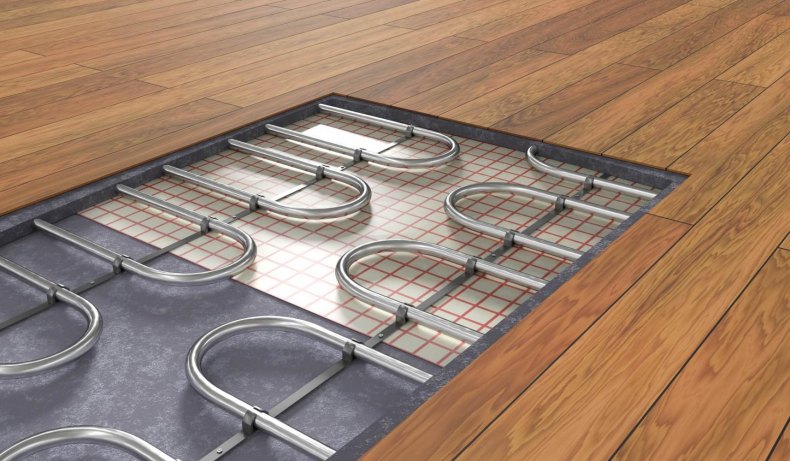

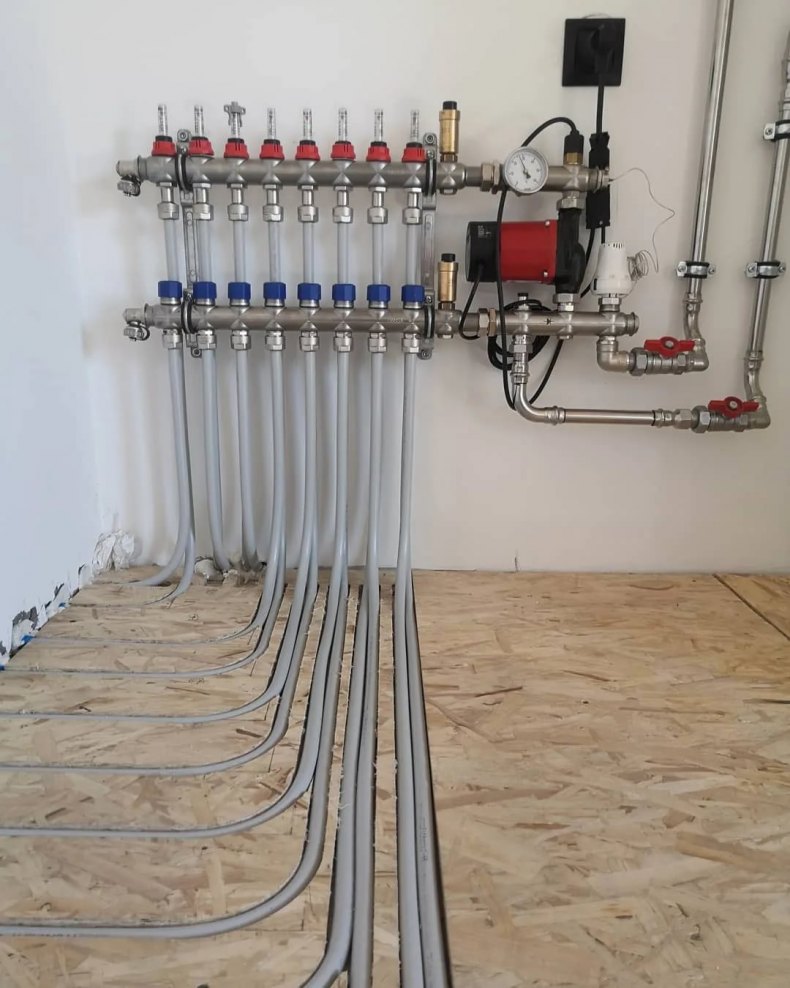

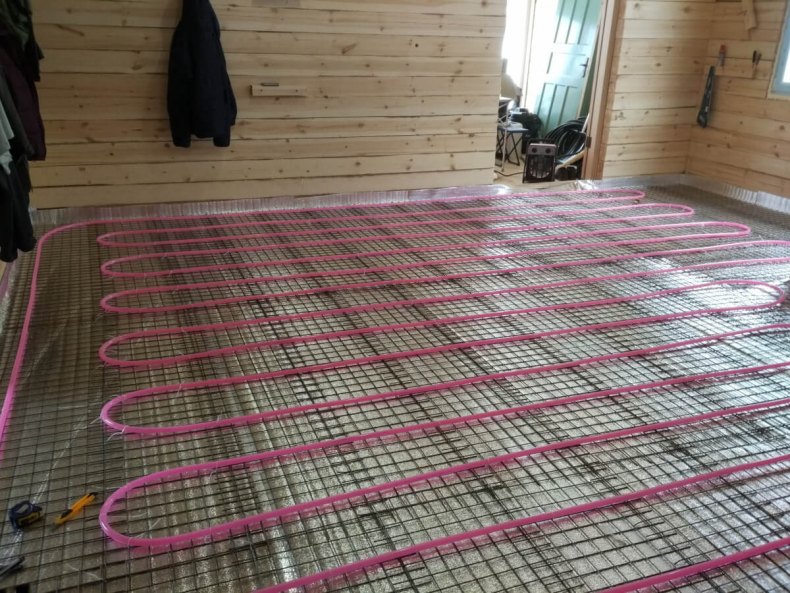

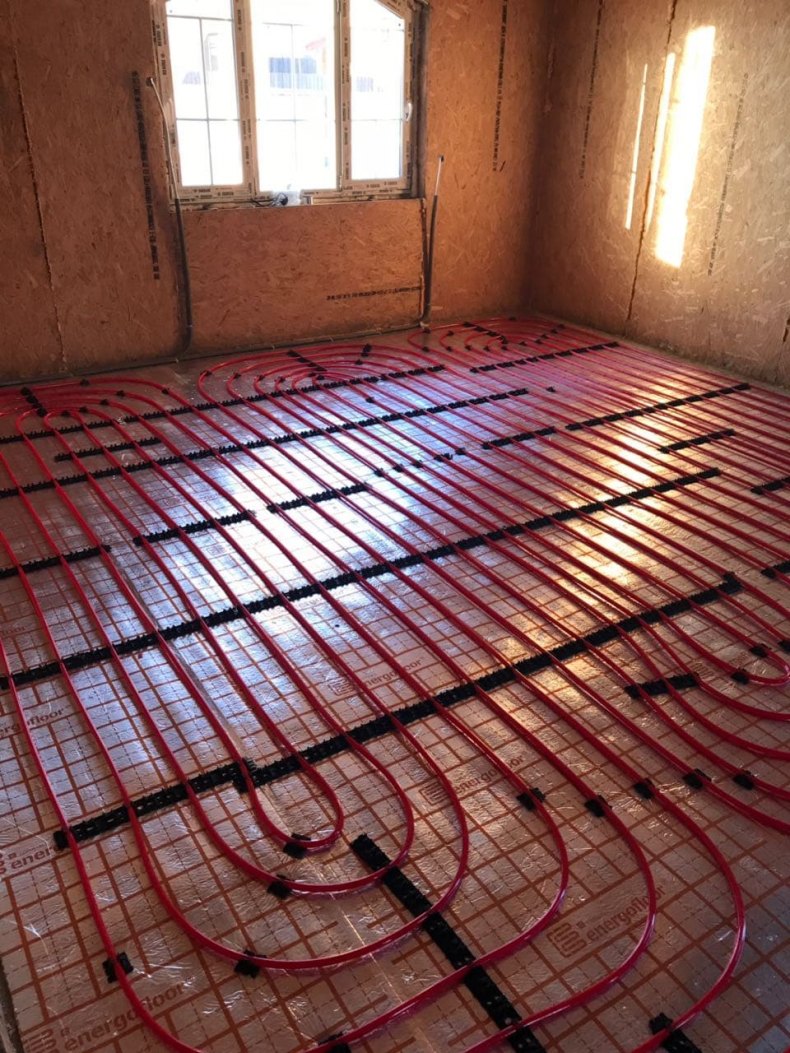

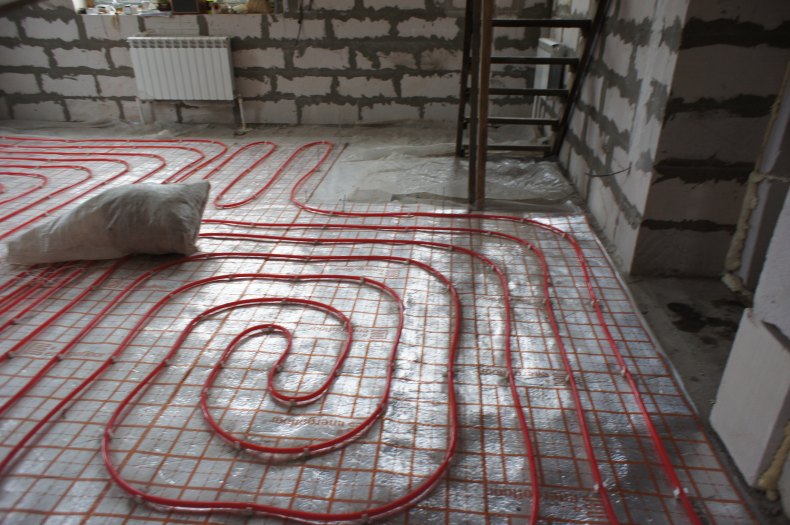

При выборе водяного теплого пола, подогрев осуществляется за счет циркуляции воды по трубам, их можно подключать как к системе централизованного, так и автономного отопления.

Если у вас централизованная система отопления, то подключение водяного теплого пола приведет к тому, что в общем трубопроводе может уменьшиться давление. Непременно нужно установить насос, а в случае поломки, нужно будет демонтировать не только лишь напольное покрытие, но и стяжку, в которую укладывается система труб для отопления пола.

Перед укладкой теплого пола, основание нужно не только лишь выровнять, но и провести его тепло и гидроизоляцию. Нужно отыскать комфортное место для насоса и терморегулятора. Соединение труб должно проводиться отменно и накрепко.

Для выполнения монтажа глиняной плитки на систему теплого водяного пола в ванной, для вас пригодятся такие инструменты и материалы:

зубчатый и обыденный шпатель;
пластмассовые крестики;
строительный уровень;
правило;
измерительный инструмент;
карандаш;
резиновый молоток;
плиткорез либо болгарка с алмазным кругом.

Из материалов, нужно приобрести саму плитку, при всем этом ее брать нужно на 10-15% больше, чем площадь ванной, клей, затирку и материал для стяжки пола.

Пошаговая аннотация укладки глиняной плитки на водяной теплый пол

Весь процесс укладки плитки на водяной теплый пол фактически ничем не отличается от ее монтажа на другие покрытия, отличия будут лишь на шаге укладки отопительных частей.

Пошаговое выполнение работ смотрится следующим образом:

после укладки теплого водяного пола, шаг между трубами должен составлять порядка 150 мм, нужно непременно проверить его работоспособность и бросить на некоторое время под давлением, дабы найти вероятную течь;

Советы профессионала

Даже если вы в первый раз будете укладывать водяной пол в ванной размером 6-9 квадратных метров, то можете без помощи других делать все работы за 2-3 вечера. При проведении расчетов высоты пола, учитывайте, дабы он был вровень с полом в примыкающей комнате. Если пол в ванной будет выше, то вода, которая на него попадает, будет вытекать в смежное помещение.

Нельзя укладывать теплый пол под мебелью либо предметами, которые размещены стационарно, это в особенности касается электрических нагревательных частей, для водяной трубы данный показатель не так критичен. При решении выполнить в ванной теплый водяной пол, непременно учитывайте тот факт, что высота помещения миниатюризируется на 7-8 см. Учтите и то, что демонтировать глиняную плитку можно будет только методом ее повреждения.

Подведение итогов

Для того дабы можно было выполнить теплый водяной пол в ванной, нужно наличие в доме автономного отопления. Если квартира подключена к централизованной отопительной системе, то лучше избрать электрический теплый пол. Независимо от типа избранной системы подогрева в ванной комнате, наилучшим типом напольного покрытия будет глиняная плитка. Выбирать нужно не ту, что имеет глянцевую поверхность, а матовую либо структурированную, так как при попадании на нее воды, она не становится скользкой.
