Внедрение электрического теплого пола животрепещуще в ванных комнатах для резвого обогрева глиняной плитки, подогрева лоджии, веранды либо своей бани. Не считая этого такое решение прекрасно подходит в качестве дополнения к основному радиаторному отоплению.
Электрические полы полностью может быть применять в квартирах, где нет способности установить более действенное водяное отопление. Простота установки и доступные в продаже варианты позволяют просто смонтировать электрический теплый пол своими руками.
Если перед Вами еще стоит вопрос выбора вида теплого пола читайте о его аспектах тут.
Методы установки электрического теплого пола
Варианты установок электрических теплых полов могут значительно отличатся:
- Монтирование в слой стяжки, после этого укладывается напольное покрытие;
- Укладка теплого пола поверх стяжки под плитку;
- Укладка конкретно под напольное покрытие (пленочные полы).
1-ый вариант подходит для подогрева в жилых комнатах, в ванной, в кухне, на лоджии. При всем этом предполагается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой теплоизолятора. Сверху формируется маленький слой стяжки.
Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя термоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка довольно защищают нагревательные элементы. Но следует уточнить в аннотации приобретаемого изделия о способности таковой укладки.
Если нужно установить теплый пол под ламинат либо линолеум, и нет желания проводить серьезные работы, связанные с подменой стяжки, то наилучший теплый электрический пол для этого – пленочный (инфракрасный). При всем этом укладывается слой теплоизолятора в виде вспененного целофана с фольгированной поверхностью поверх имеющейся стяжки. Дальше – электроэлементы. По мере надобности добавляется слой гидроизоляции и конкретно напольное покрытие.

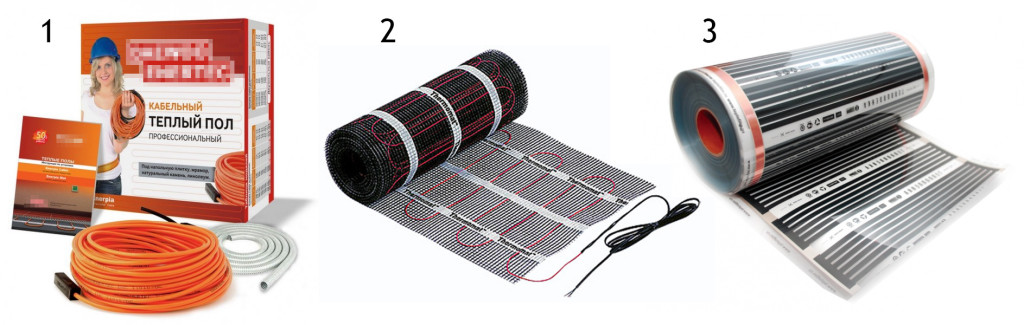

Виды электрических теплых полов:
1 – Кабельный; 2 – Кабельный с армирующей сетью; 3 – Пленочный (инфракрасный).
Принципиально: Применять пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку.
Что будет нужно для работ?
Итак, для укладки электрического пола потребуются следующие элементы и материалы:
- Система теплых полов (нагревательный кабель, раздельно либо в купе с укрепленной сетью);
- Соединительные провода;
- Крепления;
- Регулятор, термодатчик;
- Система защиты УЗО;
- Медный кабель для заземления.
Как подсчитать нужное количество нагревательных частей и кабеля будет описано ниже. Прежде всего следует распланировать поверхность.
Рассредотачивание нагревательных частей и узлов управления
Сначала создается план монтажа теплого пола на бумаге. При всем этом учитывается, что нагревательный провод либо пленка не должны устанавливаться в местах, где будут стоять мощная мебель и бытовые приборы. В местах, где проходят трубы отопления либо другие источники тепла, также стоит обеспечить буферную зону без нагревательных частей. Это связано с особенностью электрических теплых полов. В отличие от гидравлических систем все нагревательные элементы 1-го контура нагреваются идиентично и, если есть ограничение по выходу тепла в виде мебели без ножек либо поступает дополнительное тепло снаружи, то элементы перенагреваются и выходят из строя. Мебель в данном случае также может повредиться от перегрева.
В итоге получится некорректная фигура, вписанная в прямоугольник изображающий комнату. И конкретно по контуру этой фигуры и в ней будет улечся электрический теплый пол.
С этим связан как раз наибольший недочет теплого пола. Перестановка мебели может значительно сказаться на работоспособности системы.

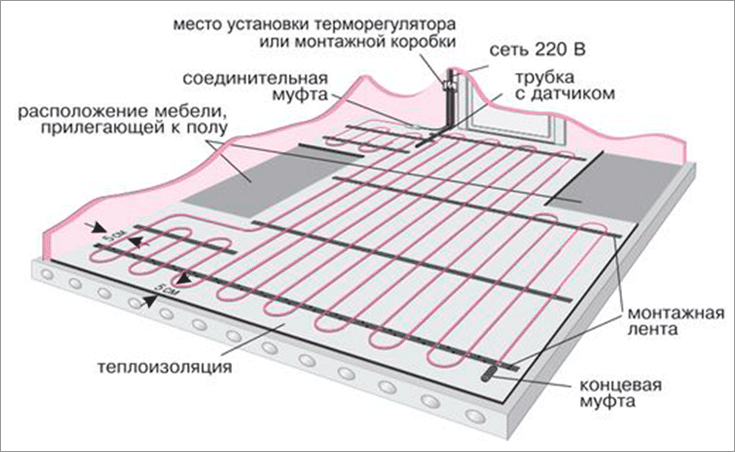

Схема-пример укладки электрической системы в ванной
Для разных помещений, даже если они разграничены символически, лучше сформировать отдельные контуры теплого пола со своими отдельными регуляторами и подводом питания. В случае заливки стяжки между ними прокладывается по поверхности пола демпферная лента.
Когда на бумаге планировка уже обмыслена, можно перенести разметку конкретно на пол.
В комфортном месте на стенке отмечается позиция регулятора для теплого пола. В этом месте проделывается отверстие под монтажную коробку и опускается штроба до пола. После предварительных работ и распланировки можно приступить к расчету нужного количества материалов.

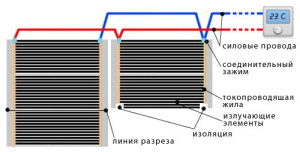

Пленочный теплый пол
Расчет материалов
Можно пользоваться готовыми таблицами от производителя кабельного теплого пола, и согласно расчету теплопотерь каждой комнаты подбирается нужный шаг укладки провода и его общая длина на помещение.
Для пленочных (инфракрасных) систем расчеты еще проще: следует подобрать количество частей, которые покроют нужную площадь.
В расчеты врубается также провод для подключения регулятора и теплого пола от счетчика и от регулятора конкретно к элементам системы.
Принципиально: Воспрещается применять для электрического теплого пола прямое подключение к розетке.
Согласно расчетам и приобретенной мощности всех теплых полов нужно проверить общий электрический ввод на возможность выдержать такую нагрузку. Если ввод недостаточен, то произвести его подмену и установить подходящие предохранители-автоматы.
Подготовка поверхности. Особенности утепления базы
По мере надобности старенькый слой стяжки на сто процентов демонтируется до основания. Вся поверхность очищается.
Дальше укладывается слой гидроизоляции с заходом на стенку приблизительно на 10 см. По всему периметру пола на стенку закрепляется демпферная лента. Она дозволит восполнить термическое расширение пола при нагреве. В конечном итоге можно буде обрезать избытки гидроизоляции и демпферной ленты.
Для того дабы термическая энергия не уходила вниз, нужно изолировать базу пола. Зависимо от расположения помещения и типа поверхности, также мотивированной направленности системы подогрева выбирается соответственное утепление:
- Если теплый пол – это дополнение к основной системе отопления, то довольно применять вспененный целофан с отражающим фольгированным покрытием в качестве подложки для теплого пола (пенофол).
- Для квартир с отапливаемыми помещениями этажом ниже подходят листы пенополистирола либо экструдированного пенополистирола шириной от 20 до 50 мм либо другой крепкий теплоизолятор подходящей толщины.
- В случае если установку теплого пола создают на неотапливаемую ранее лоджию либо веранду, то формируется более основательный слой теплоизолятора прямо до 100 мм пенополистирола либо аналогичный слой минеральной ваты.
Поверх теплоизолятора укладывается армирующая сетка. Возможно обойтись и без нее, так как слой стяжки будет узким и довольно добавить в раствор пластификатор и микрофибру. (О том, как сформировывать полусухую стяжку с армированием синтетическими волокнами – читайте тут).

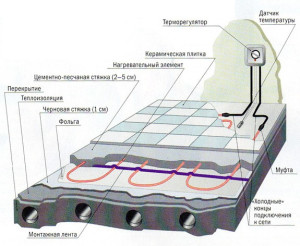

Стяжка кабельного электрического теплого пола в разрезе
Процесс монтажа
Перед укладкой провода проверяется его сопротивление и сверяется с паспортом. Допускается разбег приблизительно в 10% от паспортных данных. Установка электрического теплого пола может выполняться как с закреплением его к армирующей сетке при помощи стяжек (не затягивая), так и при помощи особых крепежных лент.
В случае монтирования теплого пола в ванной комнате либо в бане нужно заземлить армирующую сетку под ним и подвести заземление к регулятору. Для этого применяется луженный медный провод. Фактически это и является ответом на вопрос, можно ли укладывать электрический теплый пол в бане? Да, только непременно устанавливается модуль УЗО и заземление.
Инфракрасный теплый пол просто расстилается поверх слоя теплоизолятора. По технологии предложенной производителем может потребоваться закрепление особым скотчем либо за особые ушки на полосе.

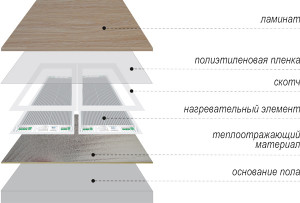

Слои пленочного пола при укладке прямо под ламинат
В местах, где провод проходит над разделительной линией 2-ух плит перекрытия, его следует упрятать в отрезок гофротрубы, длинноватой в 10-15 см. Это уменьшит риск обрыва кабеля при вероятных термических расширениях плит.
Место соединения между нагревательным кабелем и проводом питания располагает на расстоянии 10-15 см от штробы так, дабы соединительные клипсы были утоплены потом в стяжку.
Принципиально: Непременно отметьте позицию места соединения на плане квартиры. Это может пригодиться потом в случае принужденного ремонта теплого пола.
Когда все элементы расположены на собственных местах, снова проверяется сопротивление провода. Только если оно некординально отличается от изготовленных ранее замеров, можно испытывать нагревательные элементы, включив теплый пол.
От регулятора по штробе опускается гофрированная труба, другой конец которой располагается в центре между наиблежайшими полосами нагревательного кабеля. Внутрь гофрированной трубы просовывается термодатчик, при помощи которого можно регулировать работу теплого пола. Еще раз стоит проверить, что датчик просто достается и не будет заморочек с его подменой.
Если все нормально, то вся система обесточивается, и регулятор снимается до окончания всех отделочных работ. Формируется стяжка теплого пола. После её полного высыхания снова проверяется работа системы и, если все нормально, устанавливается напольное покрытие. Если стяжка не нужна, как в случае с пленочным теплым полом, то сходу укладывается ламинат либо линолеум.
Подробнее об устройстве обычных бетонных либо цементных стяжек – читайте здесь.
Как видно, выполнить теплый пол своими руками довольно легко и существенно легче, чем гидравлический.
Тёплый электрический пол: устройство, поэтапный установка своими руками
Биться с холодом в квартире можно при помощи различных систем отопления. Большую удачливость в этой борьбе показала система теплого электрического пола. Она также презентабельна так как ее цена не является большой. Потому каждому следует провести установка электрического теплого пола. И конкретно об осуществлении такового процесса своими руками речь пойдет в этой статье.
Дабы система электрического пола была установлена правильно, следует разглядеть ее устройство.
Устройство электрического пола
- Терморегулятором;
- Датчиком тепла;
- Кабелем либо нагревательными секциями.
Размещаем терморегулятор
Все работы по установке теплого электрического пола своими руками начинаются с изготовления места, в каком будет располагаться терморегулятор. Это место должно находиться на стенке.
Высота размещения
Высота размещения должна превосходить 30 см.
Потому поначалу на стенке делают отверстие, которое вместить подрозетник для терморегулятора.

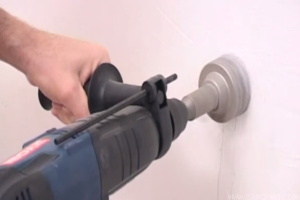

Делают отверстие
Идеальнее всего делать такую дырку тогда, когда дом еще строится, либо когда происходит общий ремонт.
От места размещения терморегулятора необходимо вырезать штробу, которая ведет к полу. Она должна быть перпендикулярной полу.

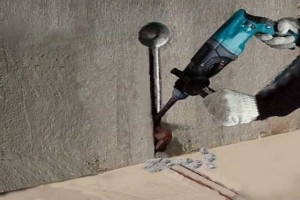

Вырезают штробу
Также необходимо позаботиться о методе подведения кабеля, по которому будет подаваться ток до терморегулятора. Нередко для этого необходимо делать канавку, которая должна вести к распределительной коробке. Особенности этого процесса нередко демонстрируют познавательных видео.
В изготовленное отверстие вставляют подрозетник.
Вставляют подрозетник
На этом небольшой ремонт стенки приостанавливается, ведь владельцу необходимо приготовить поверхность и провести установка электрического теплого пола своими руками. После чего ремонт стенки продолжится.
Готовим поверхность пола
Укладка электрического теплого пола требует существования незапятнанного, ровненького пола. Естественно, поначалу такового основания нет. Потому обладателю необходимо своими руками провести ремонт основания. Он начинается с чистки бетонной поверхности от всякой грязищи и тех частей, которые начали отслаиваться.

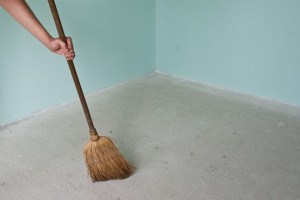

Чистка бетонной поверхности
Каждую трещинку, ямку либо впадину заполняют бетонным веществом. Если эти деяния не позволяют получить ровненький без 10-миллиметровых перепадов на 1 м² пол, необходимо заливать бетонную стяжку. Ее лучшая толщина 3-7 см. Если она будет тоньше, то она укроется трещинками.
Дабы ремонт своими руками был выполнен отменно, перед заливкой стяжки поверхность обрабатывают грунтующим веществом.

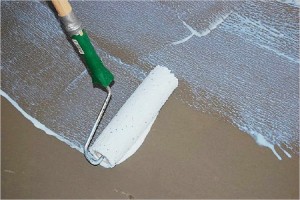

Обрабатывают грунтующим веществом
Дальше заливают цемент и ожидают, пока он высохнет. Параллельно стоит заняться планированием размещения нагревательного кабеля. Во время этого процесса определяют места, где будет стоять мебель (пол под ней отапливать не надо).
Не считая этого, учитывают 5-сантиметровые отступы от стенок. Также рассчитывают подходящую длину кабеля и шаг его размещения. Этот процесс нередко показывают различные видео.
Укладываем теплоизоляцию; фиксируем монтажную ленту
Термоизоляция нужна, для того дабы система не грела бетонное перекрытие и дабы сделанное тепло подымалось только ввысь. Благодаря ей можно уменьшить утраты тепла на 30 процентов. Естественно, совместно с этим наименьшей становится цена отопления.
Изоляция тепла должна быть как на полу, так и на стенках. В первом случае обладатели выставляют своими руками пенополистирольные, полипропиленовые, волокнисто-минеральные плиты либо пробковый агломерат.

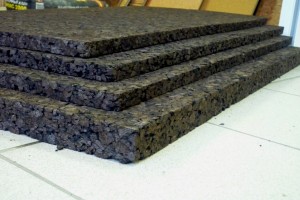

Плиты изоляционного материала
Хоть какой из этих материалов обязан иметь высшую плотность (более 35 кг/м³), также соответствующую толщину.
1-ое свойство является нужным, для того дабы материал выдержал бетонную стяжку, напольное покрытие, вес мебели и человека. 2-ое — для обеспечения правильной термоизоляции.
Система греет нормально тогда, когда толщина теплоизолятора превосходит 20 мм. Теплый электрический пол обязан иметь теплоизоляционный материал с таковой шириной тогда, когда происходит его устройство на перекрытии с отапливаемыми ниже помещениями. Если этим помещением является отапливаемый подвал, то малой шириной является 30 мм.
На балконах и полу комнаты с неотапливаемым подвалом снизу ставят 50-миллиметровый теплоизолятор. Если под основой, на которой проводили ремонт, находится грунт, толщина плит должна превосходить 100 мм.
Устройство вертикальной изоляции предугадывает размещение вдоль стенок обыденных полистирольных плит либо демпферной ленты.

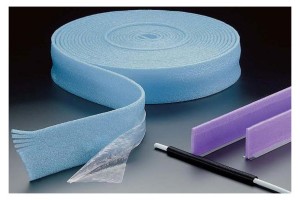

Демпферной ленты
Ширина и толщина первых должна достигать 20 и 1 см. Об этом отмечают в видео. Такая термоизоляция не дозволит теплу выходить через внешние стенки, также уменьшит цена отопления.
В тех случаях, когда необходимо проводить установка электрического пола в помещениях с высочайшим уровнем влажности, сверху термоизоляции располагают слой водоизоляционного материала.
Последующие монтажные деяния могут происходить 2-мя методами:
1-ый подразумевает заливку первичной стяжки. Благодаря ей электрический кабель работает без перегревов. Также она является крепкой основой для закрепления нагревательного элемента. 2-ой вариант не просит сотворения таковой стяжки.
Он не является неплохим, но, подходит для тех случаев, когда собственники сделали ремонт и устанавливают теплый пол в помещении с низким потолком. Он предугадывает размещение железной сетки на теплоизоляцию, покрытую фольгированным пенофолом, закреплении на сетке нагревательного кабеля и заливке стяжки. Эти процессы показывает видео.
Согласно первому варианту на подсохшую стяжку ставят фольгированный пенофол. Благодаря ему система греет лучше, так как тепло отражается ввысь. Этим материалом покрывают всю поверхность. Его полосы ставят внахлест. Не считая этого, соединения склеивают фольгированным скотчем. Такая хитрость не дозволит фольге закручиваться во время укладки кабеля своими руками.
Следующий шаг — закрепление монтажной ленты.

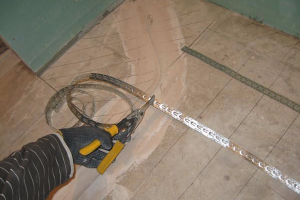

Закрепить монтажную ленту
Ее устанавливают вдоль комнаты на расстоянии 50 см друг от друга. Ее необходимо прибить гвоздями либо шурупами к еще недостаточно крепкой стяжке. Устройство этой ленты подразумевает наличие огромного количества особых скоб. Обычно, их делит 25-миллиметровое расстояние. Особенности применения этих скоб можно выяснить благодаря видео.
Монтируем нагревательные секции
Установка кабеля своими руками проводят согласно плану, в каком уже определен шаг кабеля и порядок его размещения.

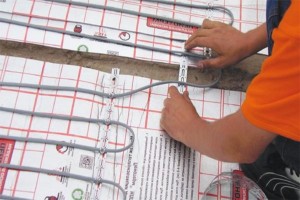

Установка кабеля

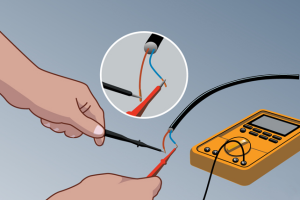

Перед укладкой инспектируют провод на сопротивление.
Инспектируют провод на сопротивление
Приобретенные результаты должны соответствовать цифре, обозначенной в гарантийном талоне.
Вероятны отличия на 10% в обе стороны.
Соответствие цифр значит, что кабель греет отлично, и система повеселит теплом.
Нагревательный элемент бывает одно- и двужильным. В первом случае оба конца необходимо подключать к терморегулятору.

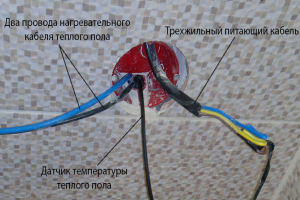

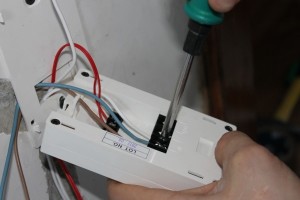

Подключить к терморегулятору
Во 2-м только один. Холодный конец заводят в сделанную штробу. Узреть подключение обоих типов проводов можно в видео.
Начало кабеля и соединительную муфту ставят на монтажную ленту. После их закрепляют. Муфту располагают так, дабы она не торчала из будущей бетонной стяжки. Ее наличие на поверхности бетона является недопустимым.
Нагревательный элемент выкладывают по плану. При всем этом соблюдают подходящий шаг, также определенную последовательность. Принципиально, дабы кабель не имел очень резких сгибов. Если они будут, система будет работать плохо. Согласно словам профессионалов, малая величина радиуса извива должна приравниваться 5 сантиметрам.

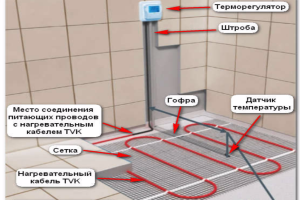

В предстоящем монтируют своими руками термодатчик. Для этого устанавливают гофр от терморегулятора к полу. Этот гофр должен также располагаться на полу между витками кабеля. Его ставят в центре шага и заводят между провода более чем на 40 см. Конец гофра заглушают. Дальше в него вставляют термодатчик и вытягивают. Согласно некоторым видео функцию нужно повторить, дабы убедиться в легкости его замены.
Дабы достигнуть более четкого соответствия между температурой поверхности пола и выставленным режимом работы терморегулятора, заглушенный конец ставят на подложку, поднимая как можно поближе к поверхности стяжки.
Дальше своими руками вставляют термодатчик в гофр, опять инспектируют сопротивление уложенного кабеля и проводят подключение терморегулятора.
Монтируют термодатчик
Этот процесс находится в зависимости от особенностей устройства. Также к нему подключают кабель питания и инспектируют то, как работает система, также как она греет. Если все отлично, отключают терморегулятор. Дальше его снимают. Таковой шаг дозволит провести конечный ремонт без шансов повреждения устройства. Не считая этого, фотографируют либо отрисовывают размещения кабелей. Некоторые снимают видео.
Монтируем стяжку
Все работы по созданию теплого электрического пола, который очень отлично греет и имеет невысокую цена, заканчиваются заливкой финальной бетонной стяжки.

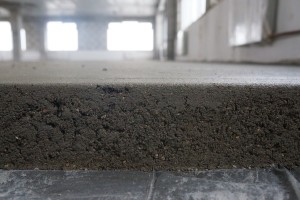

Финальная бетонная стяжка
Для этого применяют песчано-цементный раствор с пластификатором либо особый раствор для теплого пола. Как отмечается в различных видео, такие консистенции после высыхания не лопаются во время нагрева.
Заливку стяжки проводят осторожно, дабы не разрушить изоляцию нагревательного элемента. По другому придется делать незапланированный ремонт пола. А его цена большая.
Цементную смесь заливают слоем, шириной равной 3-5 сантиметрам.

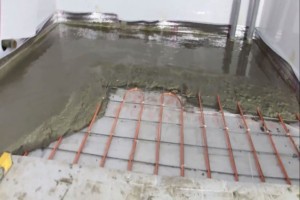

Заливка стяжки
При всем этом стараются избежать возникновения воздушных кармашков. Они усугубляют теплопотерю. Из-за них пол греет еще ужаснее, что увеличивает цена чека на оплату электроэнергии. Стяжку оставляют высыхать на 28 суток. Последующий ремонт предугадывает штукатурку штроб в стенке, повторном подключении терморегулятора, также установке покрытия пола.
Видео
В нынешнем видео вы узнаете как верно подключить к электросети и уложить электрический теплый пол в квартире либо доме.
Благодаря данному материалу вы получите много полезной инфы.
