Таблица выбора автомата по сечению

Если 3 кВт то ставят 16 либо 20 Ампер автомат, если 5- то 25 и т.д.

Логика простая- дабы автомат от нагрузки не отключился.

Но ведь автоматический выключатель- это защитный коммутационный аппарат!

И защищает он все, что после него подключено. Простый пример- поставьте на пятикиловатную нагрузку 25-амперный автомат и подключите все это проводом сечением 0,5 кв.мм. Что произойдет?

Провод будет нагреваться (провод рассчитан на 5-7 ампер, а протекает 25!), изоляция расплавляться до того времени, пока не случится куцее замыкание.

Только тогда автомат отключится. Из-за неверного избранного автомата и пожар может случиться и проводка выйти из строя.

Выбор автомата нужно делать так: определяем сечение провода, потом согласно ПУЭ (правил устройства электроустановок) находим допустимый ток для этого сечения и уже по этому току избираем автомат.

К примеру для медного провода 1,5 кв.мм допустимый ток максимум 18-19 ампер. Означает для проводки, выполненной медным проводом сечением 1,5 кв.мм избираем 10 ампер.

Для медного провода в 2,5 кв. мм допустимый ток 25-27 ампер, автомат избираем максимум на 16 ампер.

Ну и т.д. для других сечений проводов.

Маленький совет. Для дюралевых проводов допустимый ток можно выбирать по таблице для медных, только сечение наращивать на одно значение в огромную сторону. К примеру: допустимый ток для дюралевого провода сечением 4 кв.мм как для медного в 2,5 кв.мм. Для 16 кв.мм алюминиевого- как для 10кв.мм медного, для 6- как для 4 медного ну и т.д..

Размещено 24 Сен 2011 в 21:01. Рубрика: Автоматические выключатели, База познаний электрика, Анонсы, Советы спеца. Вы сможете смотреть за ответами к этой записи через RSS 2.0. Вы сможете бросить отзыв либо трекбек со собственного веб-сайта.

Отзывов: 26 на «Выбор автомата»

Я в этом совершенно ничего не понимая, есть спецы которые в состоянии сделать все на 5+. Спасибо.

Очень отменная статья сейчас я приемлимо понимаю как верно это делать ) *THUMBS UP*
Светлана гласит, что:

Я в этом совершенно ничего не понимая

Помоему все максимально понятно написано просто вы вероятнее всего не читали либо не прочитали данную статью

Да вы правы что автомат нужно выбирать в наименьшую сторону, и я думаю это нужно выделить, т.к. часто бывает такое что провода подделывают под известные марки в каком нибудь подвале,и занижают сечение: к примеру пишут 2.5 кв мм, а он по сути 2 кв.мм.

Я считаю, что нужно выбирать автомат таковой же нагрузки либо незначительно больше, чем позволяет сечение проводки. Почетаемый создатель, вы не учли пусковые токи. К примеру пылесос, дрель либо перфоратор во время запуска увеличивают ток на 3-7 А. И если это не учитывать, то автомат при включении устройства может сработать.

Евгений- автомат выдерживает пусковые токи, для этого если вы направляли внимание- стоИт буковка С(либо B либо D) перед номиналом (цифрой) автомата. А цифра кстати значит значение номинального тока термического расцепителя автомата, который в свою очередь защищает от перегрузки.
Если вы выберете автомат допустим на 25 ампер для провода сечением 1.5 кв.мм по меди- то в случае перегрузки провода автомат не отключится. а провод при 25 амперах может и нагреться до недопустимой величины. а дальше- сами понимаете что.

Смотрите. Появился вопрос. Квартирная розетка рассчитана на 16 А. Соответственно выходит что ставить автомат на линию более 16 А не целенаправлено (что бы розетка не расплавилась) либо я не прав?

Все бытовые розетки- на 16 ампер, а это около 3,5кВт по мощности. Из бытовых устройств не достаточно что есть больше 3,5кВт.

К тому же розетку смерить просто, а вот электропроводку- куда проблематичнее…

Все бытовые розетки- на 16 ампер, а это около 3,5кВт по мощности. Из бытовых устройств не много что есть больше 3,5кВт.
К тому же розетку смерить просто, а вот электропроводку- куда проблематичнее…

Наверняка не так малость задал вопрос, сохраняет ли автомат розетку от перегорания. Другими словами если розетка имеет нехороший контакт (у меня такое раз уже было купил !!новейшую!! розетку, подключил стиралку, а она начала плавится) то вышибет ли автомат, либо же он будет ожидать пока в розетке не произойдет куцее замыкание? Просто мне молвят что на кухню нельзя ставить автомат более чем 16А, так как розетка имеет 16А. А у меня там и духовка, и мультиварка и холодильник (другими словами если все сразу включить будет порядка 4,5 кВт), оно все на различных розетках естественно и исходя из этого желал бы поставить автомат на 20 А, но все таки переживаю а вдруг розетка где то начнет плавится, а автомат не вышибет.

Dima для вас нужно просто почитать условия выбора автомата. В приведенном вами примере с розеткой автомат ее естественно не защитит так как расплавляться она начала из-за низкого свойства производства. На кухню можно ставить автомат и на 40 ампер- глядя какое сечение у вас провода. Если у вас провод на розеточные группы изготовлен сечением 2,5 кв.мм то автомат можно ставить на 20А.

Здрасти. Вопрос по автомату.
Если на входе в квартиру (сходу после счётчика) стоит автомат С32(трехфазный) а я преобрел для себя электо. варочную поверхность, с заявленой макс. мощ. 7200ватт.
То какой автомат ставить? Ведь 7200 – это больше 32х, а всего 32 на входе. Я понимаю что верноятность включения на всех 4х комфорках режима “супер нагрев” – мизерна, но всё же. Могу ли я ставить автомат на 32? И мне нужен конкретно C32 что бы только от КЗ? Либо другая буковка, что бы срабатывал по мощьности?

И ещё вопрос в догонку, может быть не совершенно по теме публикации но по общей электротеме.
Если я устанавливаю в квартире ИБП и от него развожу свет и все разетки электроники (до 500ватт любая). То что перед этим ИБП нужен автомат – ясное дело(УЗО перед ним ка я думаю не нужен же?). Вопрос: необходимы ли автоматы ПОСЛЕ ИБП на каждой из линий либо общий?

Хватит для вас и 32А только лучше с буковкой В. А можно либо нельзя таковой автомат ставить- находится в зависимости от того какого сечения у вас идут провода по этажному стояку. Может там у вас алюминий 6 квадрат- тогда по этой фазе весь стояк лишь на вашу плиту и будет работать)))
По поводу ИБП. Если вы установите автоматы на отходящие полосы электропроводки- ужаснее не будет, при правильном выборе вы даже можете защитить ИБП от перегрузки. Хотя у них есть своя встроеная защита. УЗО естественно не нужно при использовании ИБП.

Хороший денек!
Вот таковой вопрос по автоматам, можно ли применять трехполюсный автомат как три однополюсных убрав скобку, можно будет каждым полюсом управлять независимо? заблаговременно спасибо.

Управлять можно, но при КЗ хотя бы в одном из полюсов отключатся все три.

Здрасти, есть вопрос.
Автомат выдерживает около 1,45 от собственного номинала (так сказано в паспорте) в течении часа, без отключения, соответственно для автомата 20 А это 29 А, а это 6,4 кв при всем этом по различным данным кабель сечением 2,5 выдерживает до 5,9 кв.
Что на это скажите?

Я считаю что с кабелем сечением на 2,5 ничего за час не произойдет при таковой перегрузке. Естественно он будет нагреваться и достаточно неслабо, но изоляция не расплавится и все выдержит. Естественно если кабель ГОСТовский, а не ПУНП какой-либо.
На такое сечение я ставлю автоматы на 16А на данный момент.

Почитала и аж сердечко разболелось. Господа электрики! Почему те,кто занимается ремонтом и прогуливается по квартирам за средства делают свою работу на 2-? Разумеется, что грамотные увеличивают нашу электрограмотность в вебе. А ремонт делаю те, кто ни читать ни писать не могут, знают сей предмет только примерно, и доводят бедняг жильцов до пожара в итоге данного ремонта. Откликнитесь опытные, ответственные и дешевые! Либо таких нет совсем?

@ Марина:
Вы Боярыня загнули Опытные, Дешевые и Ответственные … любите по дешевле. вот и доводите жильцов до пожаров … всех “жаба” душит на вход обычный диф.авт поставить хотя б на 100ма(. ввиду высочайшей величины не выручает от поражения Эл током …) для ванных комнат также стиральных машин, присмотрите на 30ма.
И главное не гонитесь за дешевизной , ни к чему отличному она не приводит
ПУНП ,ПУГНП они вроде только для освещения и то не больше 0.23кВ
Всем Всего Самого СвЕтолого …

я встречал таковой вариант расчета и вышло что на кабель сечением 2.5 кв необходимо ставить ав 16 а тоесть 16 * на 1.45 получим 23.2 ампера:

@ женя:
так оно и есть, афтор не учел коэффициента 1,46, при котором ток термический защиты будет свободно протекать через автомат около часа. И провод создателя 1,5 квадрата, который, как увидел создатель выдерживает 19 ампер, будет нагружен 23 А, около часа.

@ admin:Здрасти, подскажите в чём подкол) История такая: дом старенькый, ввод в дом идёт конкретно от ЛЭП, на вводе стоит дисковый ПУ, после два ПАР-25, позже ВД (16А) и два ВА (по 16А каждый, один на все розетки, другой на свет). При одновременном включении 2-ух масляных обогревателей перегревается и выбивает ПАР который на 25А, при чём нагревается только тот ПАР который на “нуле”, другие брал (задумывался – брак) без изменений, при всем этом ВА которые на 16А не нагреваются вообщем – почему и от чего так происходит?
И ещё вопрос почему электронная индикаторная отвёртка указывает потенциал 12В на “нуле”, если я вообщем верно её сообразил?

Валентин.
Ноль не должен перейти через автомат, должна быть нулевая клемма. Через автомат должна бежать только фаза.
Про индикатор – кидай его в печь, это не индикатор, если на нуле что-то указывает.

индикатор обычный.он указывает потенциал относительно земли а не нуля.другими словами у вас нет зануления.поэтому и нагревается автомат.это страшная ситуация может привести к нехорошим последствиям.

Здрасти! Вы пишите что “для медного провода в 2,5 кв. мм допустимый ток 25-27 ампер, автомат избираем максимум на 25 ампер, а лучше на 20 ампер”. Но как быть с коофициентами из черт автоматов : 1,13 (не отключающий ток); и 1,45 (ток срабатывания ) т.е. автомат на 25А отключится в течении часа при : 25* 1,45=36,25 А. Но провод расчитан на 25-27А ? Из этих расчетов следует что на кабель сечением 2,5кв.мм следует ставить автомат с наименьшим номиналом а конкретно 16А

Здрасти! Вот видите- я ранее тоже был неопытным))) Огромное спасибо что напомнили о этой старенькой статье, я её отредактировал, конечно на сечение 2,5кв.мм по меди ставится автомат 16А не больше, а для 1,5кв.мм ставится 10А. Это уже как эталон у электриков.

Выбор защитного автомата

Когда необходимо избрать автомат для дома, обычно, многие руководствуются подсчетами суммарной мощности устройств, подключаемых к ветке/зоне и накидывают солидный припас по току, чтобы защитить себя от неверных срабатываний автомата. Про ВТХ (время-токовая черта) знает не всякий электрик, не говоря уже о домашнем мастере. В этой статье мы малость углубимся в теорию, разглядим некоторые принципиальные моменты и выведем из всего произнесенного простейшую таблицу, руководствуясь которой, мы будем убеждены в надежном и своевременном срабатывании защитного автомата.

От чего должен защищать автомат?

Прежде всего автомат предназначен для защиты проводки от возгорания и разрушения. Электроприборы, обычно, автомат не защищает, не защищает и человека от удара током — эту функцию делает дифференциальный выключатель (УЗО в народе) либо дифференциальный автомат (совмещает внутри себя УЗО и защитный автомат). Итак вот, раз защищает проводку, означает номинал не должен быть завышен для исключения излишних срабатываний — если проводке грозит возгорание либо разрушение, ни о каком припасе по мощности не должно быть и речи! Обычная мудрость: если хочешь надежную защиту и минимум срабатываний — увеличь сечение токопроводящих жил проводов, в разумных границах естественно.

Существует заблуждение, что если проводка выдерживает ток, равный номиналу автомата, то все в порядке и пожара никогда не случится. Это далековато не так. В прошлой статье мы поверхностно затронули тему проводки и автоматов, но главное мы познакомились с таблицей, в какой указаны токи для разных сечений проводов. Сейчас мы воспользуемся этой таблицей и увидим, какие провода номиналом какого автомата можно защищать.

При каком токе сработает автомат?

В современных автоматах встроенно две защиты: электромагнитный расцепитель и термический, каждый делает свою важную функцию. Электромагнитный расцепитель призван защищать от маленьких замыканий , время от времени от неисправных электроприборов. Ток недлинного замыкания очень большой и очень небезопасен для проводки, устройств учета, потому нужно мгновенное срабатывание автомата, обычно время срабатывания электромагнитного расцепителя не превосходит 0,1 секунды либо меньше (находится в зависимости от класса токоограничения автомата), находится в зависимости от определенного устройства. Ток срабатывания такового расцепителя превосходит номинальный в 5-10 раз! Естественно, от малозначительной перегрузки он не защитит. Для защиты от перегрузок предназначен термический расцепитель. Время его срабатывания существенно подольше чем у магнитного, но срабатывает термический расцепитель даже от малозначительных перегрузок. Термический расцепитель может сработать и в секунду, а может "мыслить" битый час. Итак вот, если 5-10 кратные перегрузки КЗ в течение 0,1 секунды провод переживет, то битый час "висеть" под током, в 1,5 раза превосходящем номинал автомата способен не всякий провод!

Потому давайте обратим внимание на более неспешную, но более чувствительную защиту — термический расцепитель автомата.

Читайте по теме: Формула силы тока закон джоуля ленца

При каком токе срабатывает термический расцепитель?

Определенной числа, соответственной номиналу автомата нет, есть только время-токовая черта от производителя автомата. Графики мы рассматривать сейчас не будем, чтобы не заносить еще большей неурядицы, разглядим только две принципиальные величины: ток условного нерасцепления 1,13in и ток условного расцепления 1,45in. Ток условного нерасцепления — это ток, при котором автомат гарантированно проработает не меньше часа (для автоматов с номиналом наименее 63А). Равен он номиналу автомата, умноженному на коэффициент 1,13, для номинала 16А это 16*1,13=18,08А, автомат 16А гарантированно проработает час при токе 18 ампер! Ток условного расцепления — это ток, при котором автомат гарантированно сработает через час, для номинала 16А это 16*1,45=23,2А. Вот на ток условного расцепления и следует уделять свое внимание при выборе номинала автомата либо сечения провода. Если ветка защищена автоматом 16А, то проводка в этой ветке должна выдерживать 23А, ведь таковой ток вероятен при перегрузках, пока не сработает автомат, а сработать он может и через час! Необходимо отметить, что, обычно, приведенные числа справедливы к автоматам с чертой "В" и "С", и поболее точную информацию вы отыщите в паспорте к устройству. Принципиально подбирать проводку, выдерживающую 1.5 номинала автомата!

Если вы внимательный читатель, то вы заметите некоторые противоречия в этой и прошлой статье: там я рекомендую защищать провод сечением 1,5 мм2 автоматом менее 16А. Ведь медный провод 1,5 мм2 выдерживает ток менее 19А. Объясняю: данный провод я рекомендовал применять для освещения, а не для розеток, в освещении перегрузку в 19А представить трудно, только КЗ, а толики секунд недлинного замыкания провод выдержит. Другое дело если применять провод 1,5 мм2 для розеток: в розетки можно понавтыкать огромное количество устройств и те же 23А очень даже не исключены, для розеток таковой провод применять очень не лучше! Для этих целей предназначен провод 2,5 мм2.

Как ни удивительно, часто в новостройках электрики игнорируют эти самые ВТХ автоматов, ведь 1,5 мм2 согласно таблице выдерживают до 4-х киловатт (220вольт*19А=4180ватт) и плевать, что автомат отключится лишь на нагрузке в 5 киловатт, и то через битый час! Так же нередко вижу как группы розеток защищают автоматами с номиналом 25А, при проводе 2,5 мм2 — на самом деле автоматы защищают только от КЗ. И все это на фоне того, что производители проводов сплошь и вблизи занижают реальное сечение проводов. Ну пусть данное явление остается на совести проверяющих органов, сейчас мы знаем — так делать не следует.

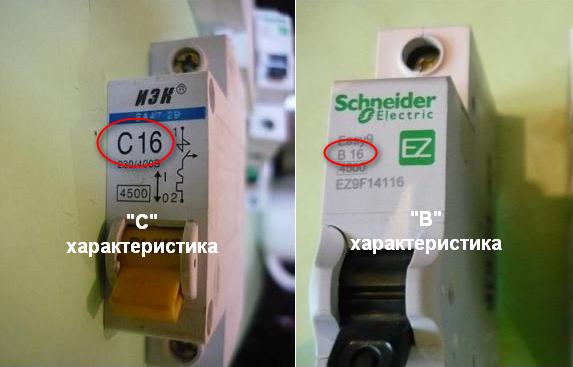

Какой автомат избрать, B либо C?

Тип время-токовой свойства указывается перед значением номинального тока на автомате.

Как мы узнали из всего вышесказанного, необходимо управляться чертой, равной полуторному значению от номинала автомата. Это дозволит хорошо подобрать автомат для защиты от перегрузки. Для защиты от КЗ имеет значение "В" либо "С", эти буковкы пишутся перед значением тока на автоматах. К примеру "В16А" читается "автомат на 16 ампер с чертой бэ" либо "С25А" — "автомат на 25 ампер с чертой цэ". В автоматах с чертой "В" электромагнитный расцепитель срабатывает при превышении тока в 3-5 раз от номинального, в автоматах с чертой "С" — при превышении тока в 5-10 раз от номинального. Естественно лучше избрать устройство, который сработает при наименьшем токе, другими словами с чертой "В". Между иным, данная черта справедлива по отношению и к дифференциальным автоматам.

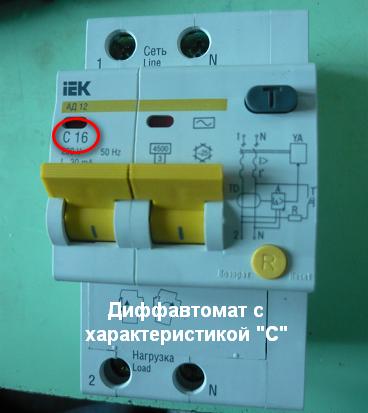

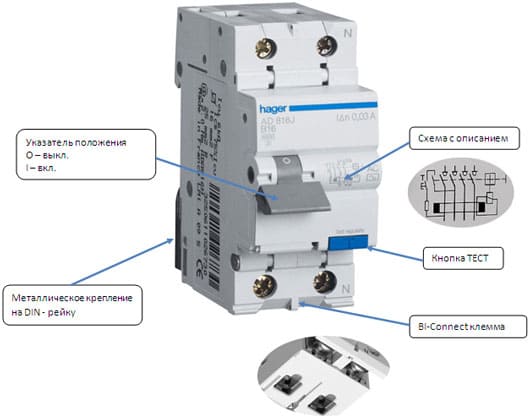

Дифавтомат совмещает внутри себя УЗО и автомат, потому для него аналогично указывается черта.

Существует заблуждение, что С-ешки следует ставить там, где имеются приборы с завышенными пусковыми токами, такими как холодильники, нагревательные приборы и т.д. Это менее чем домыслы от неведения — пусковые токи данных устройств не превосходят 3-х кратные значения рабочих токов. Данное утверждение относится к массивным асинхронным движкам, которые применяются в станках, если у вас дома есть станок — тогда да, лучше защитить его С-ешкой.

Итак, какую характеристику все-же избрать? Почти всегда обе время-токовые свойства применимы для защиты. Черта "C" никак не ужаснее проявляет свои защитные характеристики там, где ток недлинного замыкания в пару раз превосходит номинальное значение, помноженное на 10 (10-кратное превышение). Ординарными словами, там где сеть не просажена и напряжение близко к 220 В — про тип автомата можно не переживать. В дачных же поселениях, там где напряжение сети иногда может проседать до 160 В и ниже, лучше применить "B".

Стоит увидеть, что применив "B"-шку в хоть какой ситуации, вы не прогадаете. Если вышеприведенные выражения вас не устраивают и вы привыкли оперировать точными цифрами — необходимо померить ожидаемый ток недлинного замыкания, "козу", как это именуется у электриков. И сопоставить десятикратный ток "C"-шки с приобретенным результатом. Как определять "козу" мы разглядим в последующих публикациях.

Использование обеих черт на вводе (C) и ветках (B) обычно не приводит к селективности защиты, когда при КЗ отключается только проблемная ветка, а вводной автомат включен. Если подобные случаи и имеют место быть, то в большей мере это можно списать на случайность, ежели на селективность.

Реальной, действенной селективности можно достигнуть только методом установки дорогих аппаратов, в технических описаниях которых производитель показывает тип и класс токоограничения вводных, и групповых автоматов.

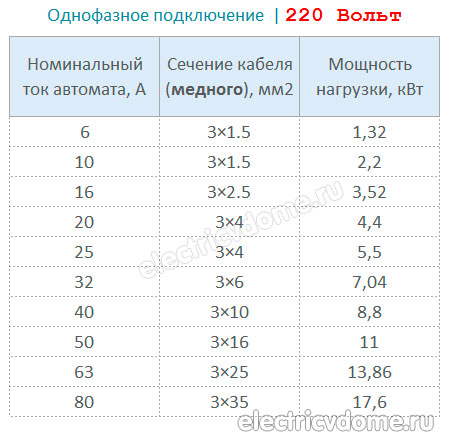

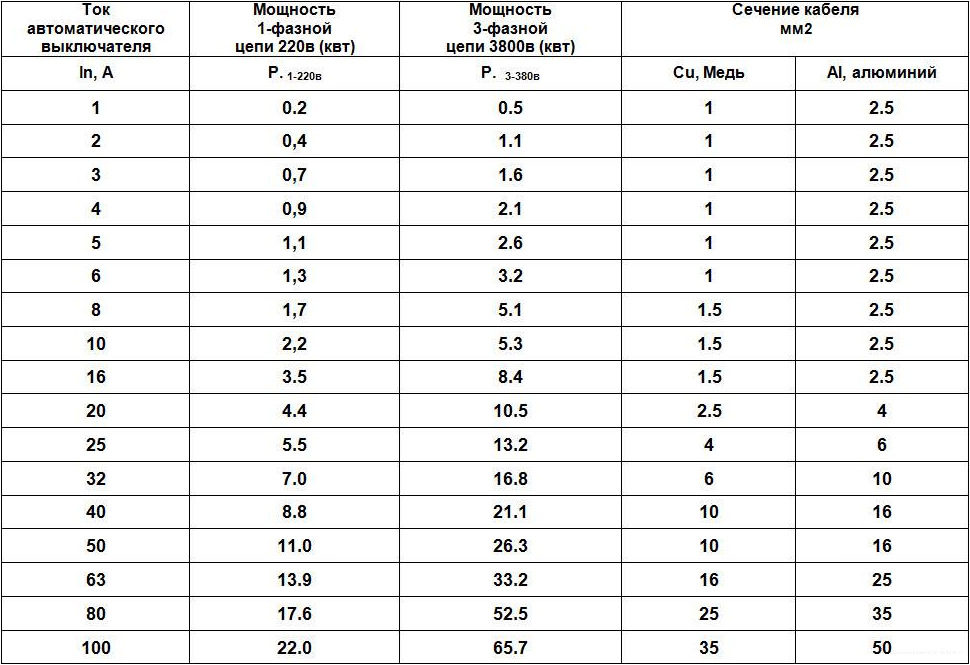

Таблица сечений медных проводов и автоматов к ним

А вот и обещанная таблица. Вы сможете и без помощи других высчитать автомат, для этого необходимо знать наибольший ток защищаемого провода, он должен быть более номинала автомата, помноженного на коэффициент 1,45.

Как высчитать мощность автоматического однополюсного либо двухполюсного выключателя? Советы по вычислению и монтажу

Автоматический выключатель является неотклонимым элементом защиты дома. Его необходимо уметь верно выбирать, и главные советы и советы будут приведены в статье.

Как избрать автоматический выключатель

Для защиты проводки применяются особые электротехнические устройства, одним из которых является автоматический выключатель. Он обесточивает электросеть при появлении аварийной ситуации. Инсталлируются автоматы в электрических щитках в квартирах, подъездах, личных домах, рабочих помещениях.

Свойства

Перед покупкой выключателя, необходимо разобраться с его основными чертами. Если некорректно избрать характеристики, устройство не управится с предложенной ему нагрузкой. Это приведет к поломке электроприборов и риску появления пожара.

Главные свойства модульных автоматических выключателей:

время-токовая черта;
номинальный ток;
предельная отключающая способность;
термические характеристики;
ток недлинного замыкания;
количество полюсов.

Также есть и другие характеристики, которые также учитываются при покупке – селективность, напряжение сети, мощность, компания изготовитель.

Зачем предназначен

Главные задачи любого автоматического выключателя:

впору распознать превышение тока;
порвать цепь, если высочайший ток может нанести повреждения электросети.

Высочайшие токи делятся на 2 категории – вызванные перегрузкой сети и сверхтоки недлинного замыкания. Конкретно их и должен распознать устройство. С токами недлинного замыкания все очень просто – расцепители безошибочно их распознают и выключают электричество. Токи перегрузки найти труднее, так как они ненамного отличаются от номиналов.

Как избрать по чертам и функциям устройства

Главным параметром, по которому выбирается автоматический выключатель, является суммарная токовая нагрузка от всех присоединенных электроприборов. Также необходимо уделять свое внимание на другие причины – напряжение сети, количество полюсов, защищенность корпуса, сечение проводов, состояние проводки.

Определение полюсности автомата

Зависимо от вида проводки выбирается полюсность автомата. Для однофазовых сетей применяются одно- и двухполюсники, для трехфазной электросети используются приборы с 3-мя и 4-мя полюсами.

Выбор по току

Ток – более принципиальная черта, влияющая на выбор автомата. Конкретно от этого показателя зависит, сработает ли защита при аварийной ситуации. Для электрощитов, расположенных вблизи с электрическими подстанциям, следует брать защитное устройство на 6 кА. В жилых помещениях это значение возрастает до 10 кА.

Рабочий либо номинальный ток

Рабочие токи определяются суммарной нагрузкой всех бытовых устройств, которые защищает автомат. Следует учесть и сечение электропроводов и их материал.

Для осветительной группы обычно применяются автоматы на 10 Ампер. Розетки могут подключаться к 16 Ампер. Массивное бытовое оборудование вроде электроплит и водонагревателей просит 32 А у защитного автоматического выключателя.

Четкое значение рассчитывается как суммарная мощность всех бытовых устройств, деленная на 220 В.

Не нужно сильно завышать рабочий ток – автомат может не сработать при трагедии.

Ток недлинного замыкания

Для выбора автомата по току недлинного замыкания следует воспользоваться правилами ПУЭ. Запрещено применять выключатели с отключающей способностью ниже 6 кА. В домах в большинстве случаев используются приборы на 6 и 10 кА.

Селективность

Под данным термином понимают отключение в аварийной ситуации только проблемного участка электросети, а не всей энергии в доме. Следует выбирать автоматы на каждую группу устройств раздельно. Вводный автомат выбирается на 40 А, дальше ставятся приборы с наименьшим током на каждый вид бытовых устройств.

Число полюсов

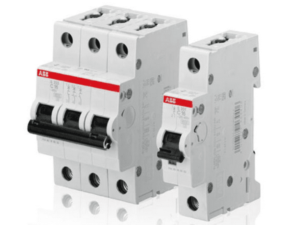

Есть некоторое количество видов автоматов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Однополюсники используются в однофазовой сети (одна фаза, два, три провода). Нейтраль в таком случае не защищена. Применяется для розеточной группы либо для освещения. Двухполюсный выключатель применяется для проводки с одной фазой и 2-мя проводами. Можно использовать как вводных предохранитель всей сети и для защиты отдельных электроприборов. Устройства с 2-мя полюсами являются самыми распространенными.

Замена 1-го двухполюсника 2-мя однополюсными устройствами запрещена правилами ПУЭ.

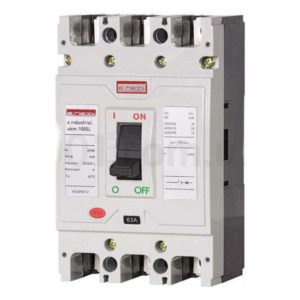

Трехполюсники и четырехполюсники применяются в трехфазной сети 380 Вольт. Разливаются наличием провода нейтрали в приборе с 4-мя полюсами.

Сечение кабеля

Большущее воздействие на выбор оказывает сечение и материал кабелей. В домах, построенных до 2003 годов, использовалась дюралевая проводка. Она является более слабенькой, и ей нужна замена. Ставить новый выключатель, избранный только по суммарной мощности, нельзя.

Медные кабели пропускают огромные токи, чем дюралевые. Тут принципиально учесть сечение – изделия из меди площадью 2,5 кв.мм. неопасно работают с токами до 30 А. Для определения подходящего значения следует пользоваться таблицами расчета сечения кабеля.

Производитель

Непременно необходимо уделять свое внимание на изготовителя автомата. Лучше получать устройство у известной испытанной конторы в спец магазине. Это понизит риск покупки подделки, и обретенное изделие будет соответствовать заявленным аспектам. Также фирменные магазины дают гарантию на выключатель.

Степень защиты корпуса

Каждый выключатель имеет свою степень защиты корпуса. Она записывается как IP и 2 числа. Время от времени дополнительно могут употребляться 2 латинские буковкы, описывающие вспомогательные свойства. 1-ая цифра показывает степень защиты от пыли, 2-ая – от воды. Чем больше число, тем выше защищенность корпуса автомата.

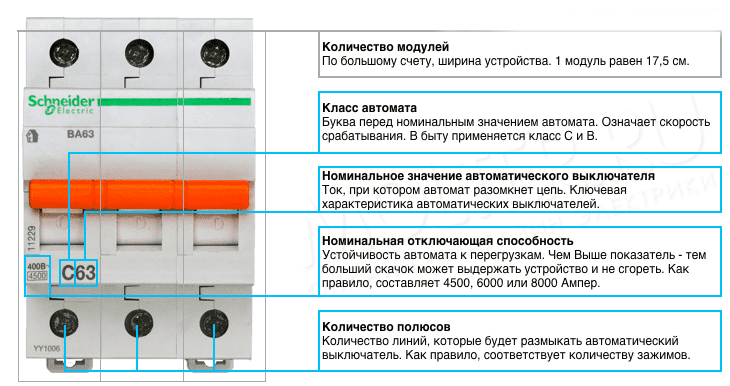

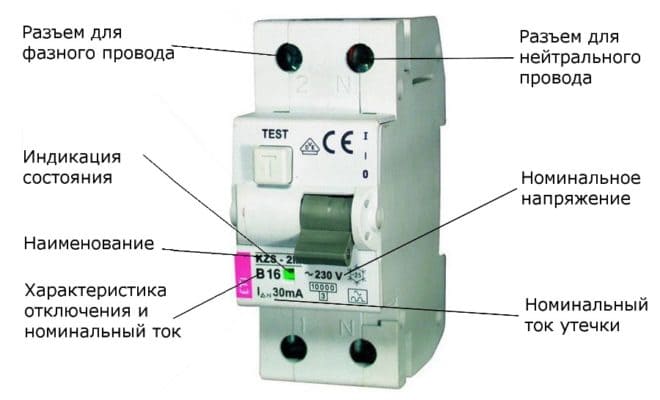

Маркировка

Маркируется выключатель при помощи букв и цифр. Расшифровывается она следующим образом:

буковка А, В, С и т.д. – класс автомата, значит предел тока моментального срабатывания;
цифра обозначает номинальный ток, при котором устройство работает в штатном режиме;
вблизи также указывается число в тыщах ампер, показывающее наибольшее значение силы тока, при котором выключатель среагирует.

Маркировка указывается на корпусе устройства и в соответственной документации.

Каким должен быть автомат?

Автомат состоит из 2-ух главных частей – соленоида и биметаллической пластинки. Сердечник соленоида повлияет на механизм расцепителя. При токах недлинного замыкания сердечник отклоняется, механизм срабатывает и цепь размыкается.

Тип электромагнитного расцепителя для дома

Для домов применяются модульные автоматические выключатели следующих типов:

МА – отсутствует токовый расцепитель;
А – срабатывает при токе 1,3 от номинального;
В – предельное значение от номинального тока составляет 3-5 (осветительные группы);
С – 5-10 токов нагрузки (для сетей со смешанной нагрузкой);
D– 10-20 токов нагрузки (для электродвигателей);
Z– применяются только для подключения электронных устройств;
K– для подсоединения индуктивной нагрузки.

Все эти характеристики определяются время-токовой чертой.

Для квартиры

В квартирах в большинстве случаев инсталлируются приборы классов А, В и С. Если есть массивные приборы вроде электроплит, дополнительно ставят автоматы с маркировкой D.

Отличительные свойства типа b c d

Главное отличие всех классов – это ток срабатывания. Чем старше буковка, тем меньше становится чувствительность устройства. Потому нельзя ставить автомат класса А на электрический мотор, так как в таком приборе разброс токов выше, и есть риск неверного срабатывания.

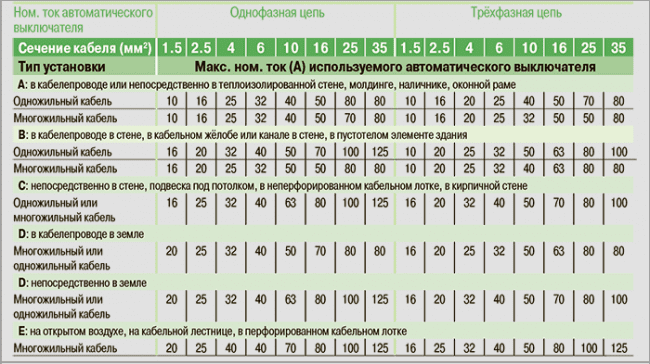

Таблица нагрузок защиты

Дабы упростить выбор автомата, есть таблицы с номиналами и надлежащими им мощностями однофазовой и трехфазной сетей. Так, автомат на 1 А выдержит мощность 0,2 кВт для 220 В и 1,1 кВт для 380 В. Изделие на 16 А рассчитано на 3,5 кВт при 220 В и 18,2 кВт для сети 380 В.

Недопустимые ошибки при выборе автомата

Главные ошибки, которые допускают покупатели – это неверный выбор черт. Очень небольшой номинальный ток приведет к поломке электрического оборудования. Превышение токов может привести к тому, что автомат не сработает при критичной ситуации. Потому, покупая выключатель, необходимо следовать следующим советам:

За ранее выяснить, какая в доме проводка – ее качество, материал, сечение кабелей. На дюралевые проводники не ставятся массивные автоматы.
Выбирать ток чуток больший, чем суммарный от всех электроприборов.
На массивные устройства ставить отдельный автомат.
Выбирать более мощнейший выключатель для пригородного дома, так как могут подключаться массивные электроустановки.
Пристально выбирать производ ителя, кропотливо инспектировать устройство при покупке, читать паспорт устройства.
Брать продукты только у испытанных лицензированных магазинов с надлежащими сертификатами.

Эти советы посодействуют избрать верный автомат для дома и дачи.

Электрозащитные устройства являются неотклонимыми в любом доме. Они берегут бытовые приборы и жилище от маленьких замыканий и проблем в электросети. При появлении аварийного варианта выключатель отключит подачу электропитания на определенную группу устройств. Есть различные виды автоматов со своими чертами, по которым и подбирается подходящий устройство.
