Таблица тока и мощности 220в

После того как вы обусловили мощность, можно подбирать толщину кабеля. Ниже мы приведем таблицу сечений проводов по мощности и току для традиционного медного провода, так как дюралевые для сотворения проводки сейчас уже не применяют.

Внимание: при выборе учитывайте, что большая часть русских производителей сберегает на материале, и кабель в 4 мм2 по сути возможно окажется практически в 2,5 мм2. Практика указывает, что схожая “экономия” может достигать 40%, потому непременно или сами перемеряйте поперечник кабеля, или приобретайте его с припасом.

Также следует учесть, что если провод работает на пределе собственных способностей, то он стремительно греется. Из-за нагрева до 60-80 градусов наибольший ток понижается на 10-20 процентов, что ведет к перегрузке и недлинному замыканию. Потому для ответственных участков цепи следует использовать завышенный коэффициент, умножая значение не на 0,8, а на 1,2-1,3.

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

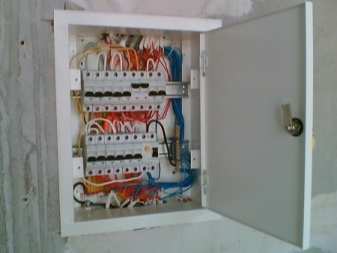

Онлайн расчет автомата по мощности Если б нашу проводку не защищала автоматика, установленная в электрощите, и наибольшая подключаемая мощность оборудования как и сила тока , ничем бы не контролировались, то количество ампер в штепсельной розетке 220В могло быть каким угодно. Спрашивайте, я на связи!

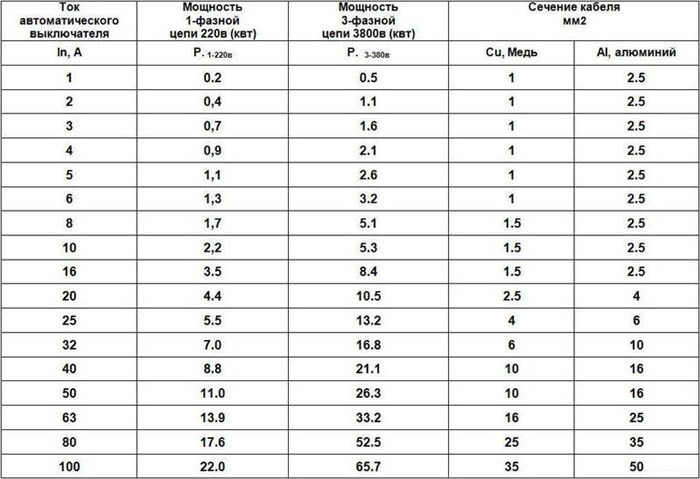

Сечение кабеля по мощности, выбор по таблице. Расчет сечения кабеля по мощности.

Как быть с длиной

Так, момент нагрузки считается в виде произведения длины вашего провода на суммарную мощность употребления. Другими словами длина вашего кабеля рассчитывается как произведение длины кабеля в метрах на мощность в киловаттах.

В приведенной ниже таблице мы лицезреем, как зависят утраты от сечения проводника. Например, кабель шириной 2,5 мм2 с нагрузкой до 3 кВт и длиной в 30 метров имеет утраты 30х3=90, другими словами 3%. Если уровень утрат переваливает за 5%, то рекомендуется выбирать более толстый кабель – не надо сберегать на собственной безопасности.

Данная таблица нагрузок по сечению кабеля справедлива для однофазовой сети. Для трехфазной типично повышение величины нагрузки в среднем в 6 раз. Втрое подымается значение за счет рассредотачивания по трем фазам, в два – за счет нулевого проводника. Если нагрузка на фазы неодинакова (имеются сильные перекосы), то утраты и нагрузки сильно растут.

Также следует учесть, какие конкретно потребители будут подключены к вашему проводу. Если вы планируете подключать галогеновые низковольтные лампы, то пытайтесь располагать их как можно поближе к трансформаторам. Почему? Так как при падении напряжения на 3 вольта при 220 вольт мы просто не заметим, а при падении на те же 3 вольта при 12 вольт лампы просто не зажгутся.

Если вы проводите выбор сечения провода по току для дюралевого кабеля, то учитывайте, что сопротивление материала в 1,7 раз выше, чем у меди. Соответственно, утраты в них будут больше в эти же 1,7 раза.

Выбор сечения провода (кабеля) по мощности – таблица

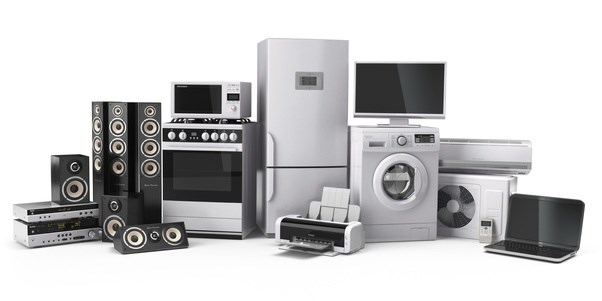

Возьмем однокомнатную квартиру. Какими электроприборами мы пользуемся? Ниже вы увидите таблицу, в какой указаны электроприборы и инструменты, применяемые в быту:

Подсчитаем общую потребляемую мощность электроприборов, применяемых в однокомнатной квартире. Возьмем по минимуму:

Какое освещение Вы предпочитаете
Встроенное Люстра

• Лампы энергосберегающие – 14 штук по 15 Вт;
• Телек – 200 Вт;
• Аудиосистема – 150 Вт;
• Компьютер – 500 Вт;
• Принтер лазерный – 300 Вт;
• Холодильник – 500 Вт;
• Стиральная машина – 2000 Вт;
• Электрочайник – 2000 Вт;
• Кофеварка – 1000 Вт;
• СВЧ печь – 2000 Вт;
• Пылесос – 1200 Вт;
• Утюг – 1000 Вт;
• Кондюк – 2000 Вт.

210 + 200 + 150 + 500 + 300 + 500 + 2000 + 1000 + 2000 + 1200 + 1000 + 2000 = 11 060 Вт = 11,06 кВт

Мы подсчитали общую нагрузку, которую может потреблять квартира, но этого не будет никогда. Почему? Представьте для себя, что вы включили сразу все электроприборы. Может такое быть с вами? Естественно нет. Для чего для вас включать, к примеру, сразу телек, аудиосистему, пылесос и кондюк зимой либо другое сочетание бытовых устройств. Естественно вы делать этого не будите.

К чему я это все пишу, а к тому, что существует так именуемый коэффициент одновременности, который равен̴̴̴ ~ 0.75.

11,06 × 0,75 = 8,295 ~ 8,3 кВт. Такую критическую нагрузку вы можете подключить, имея электроприборы, вышеперечисленные, куцее время. Это для инфы.

Но для расчета сечения провода (кабеля), все-же необходимо брать общую нагрузку без коэффициента. Для данного примера 11, 06 ~ 11 кВт.

Данный подсчет мы сделали для вводного провода (кабеля), который будет питать всю квартиру напряжением 220 В.

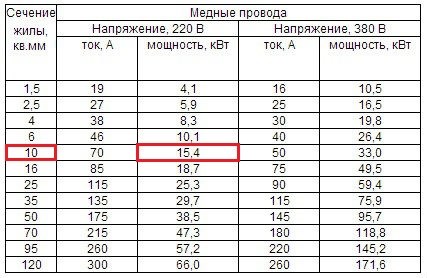

Таблица выбора сечения жил провода (кабеля) по мощности и току

Как воспользоваться таблицей? Смотрим в таблицу и избираем «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Мощность, кВт», так как у нас общая мощность 11 кВт, избираем всегда с припасом и получаем 15,4 что соответствует сечение 10 мм². Смотрите ниже:

Советую всегда брать сечение жилы (мм²) кабеля с припасом, так как жилы кабеля не будут греться при большой нагрузки и в дальнейшем может быть вы увеличите свой арсенал бытовых электроприборов и инструментов не только лишь в количестве, но и по мощности.

Выбор сечения провода (кабеля) — по току, мощности и длине: таблица

Далее нам необходимо отыскать силу тока (I). Как отыскать вы уже понимаете. Необходимо мощность поделить на напряжение:

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Таблица сечений кабеля по мощности и току Давайте поглядим какое сечение проводника необходимо для каждого в отдельности электроприбора на 220 В зная его мощность по паспорту. Спрашивайте, я на связи!

Сколько в ампере ватт, как перевести амперы в ватты и киловатты » Веб-сайт для электриков — статьи, советы, примеры, схемы

Выбор сечения провода по току

Как высчитать сечение провода если известна только сила тока (I)? Таковой расчет делается пореже, но стоит направить на это внимание тоже.

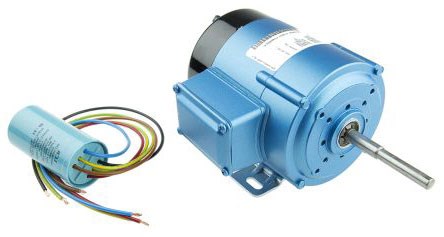

Нужно выяснить, какое взять сечение провода для электродвигателя подключаемый к напряжению (U) 220 В. Его мощность (P) не известна.

На куцее время подключаем электродвигатель к сети 220 В и замеряем ток (I) при помощи электрических клещей. Например ток равен 10 А.

Можно применять формулу, по которой можно стремительно все высчитать:

Итак, мощность электродвигателя равна 2,2 кВт и потребляемая мощность 10 А. По таблице 2 определяем сечение провода, «Медные жилы проводов и кабелей» > «Напряжение 220 В» > «Ток, А». 1-ая цифра начинается с 19, а у нас 10 А, напротив этой числа сечение провода 1,5 мм². Для нашего примера 1,5 мм² более, чем довольно.

В этой же таблице лицезреем, что подойдет и дюралевый провод (кабель) сечением 2,5 мм².

Мы при помощи не сложных вычислений узнали ток и сечение провода, а заодно и мощность электродвигателя для напряжения 220 В. Таким же методом вы сможете выяснить сечение проводов для других потребителей электроэнергии.

Как подобрать сечение кабеля по мощности? Расчет

Привет. Тема нынешней статьи «Сечение кабеля по мощности«. Эта информация понадобиться как в быту, так и на производстве. Пойдет речь о том, как произвести расчет сечения кабеля по мощности и выполнить выбор по комфортной таблице.

Зачем вообщем необходимо верно подобрать сечение кабеля ?

Если гласить обычным языком, это необходимо для обычной работы всего, что связано с электрическим током. Будь-то фен, стиральная машина, мотор либо трансформатор. Сейчас инновации не дошли еще до безпроводной передачи электроэнергии (думаю еще не скоро дойдут), соответственно главным средством для передачи и рассредотачивания электрического тока, являются кабели и провода.

При небольшом сечении кабеля и большой мощности оборудования, кабель может греться, что приводит к потере его параметров и разрушению изоляции. Это не есть отлично, так что верный расчет нужен.

Итак, выбор сечения кабеля по мощности. Для подбора будем применять комфортную таблицу:

Сейчас нам необходимо высчитать общую потребляемую мощность оборудования и устройств, применяемых в квартире, доме, цехе либо в любом другом месте куда мы ведем кабель. Произведем расчет мощности.

Допустим у нас дом, исполняем установка закрытой проводки кабелем ВВГ. Берем лист бумаги и переписываем список применяемого оборудования. Сделали? Отлично.

Как выяснить мощность? Мощность вы можете отыскать на самом оборудовании, обычно имеется бирка, где записаны главные свойства:

Мощность измеряется в Ваттах ( Вт, W ), либо Киловаттах ( кВт, KW ). Отыскали? Записываем данные, потом складываем.

Допустим, у вас вышло 20 000 Вт, это 20 кВт. Цифра гласит нам о том, сколько энергии потребляют все электроприемники вкупе. Сейчас необходимо пошевелить мозгами сколько вы будете применять устройств сразу в течении долгого времени? Допустим 80 %. Коэффициент одновременности в таком случае равен 0,8 . Делаем расчет сечения кабеля по мощности:

Мировоззрение профессионала
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы "Спецу по модернизации систем энергогенерации"

Сколько ампер в розетке 220В? Таким макаром, дабы получить амперы, необходимо ватты поделить на вольты питания мощность поделить на напряжение I P U вольт в бытовой сети 220-230. Спрашивайте, я на связи!

Типы сварочных инверторов и расчет их мощности

Оборудование

На чтение 8 мин Просмотров 16.2к. Размещено 11.11.2018

Мощность сварочного аппарата – это одна из главных черт, на которые нужно уделять свое внимание при его выборе.

Дабы лучше разобраться во всех тонкостях, связанных со сварочными устройствами и осознать главные моменты для расчета данного параметра, нужно прояснить несколько принципиальных качеств. Информацию полезно знать всем тем, кто занимается сваркой.

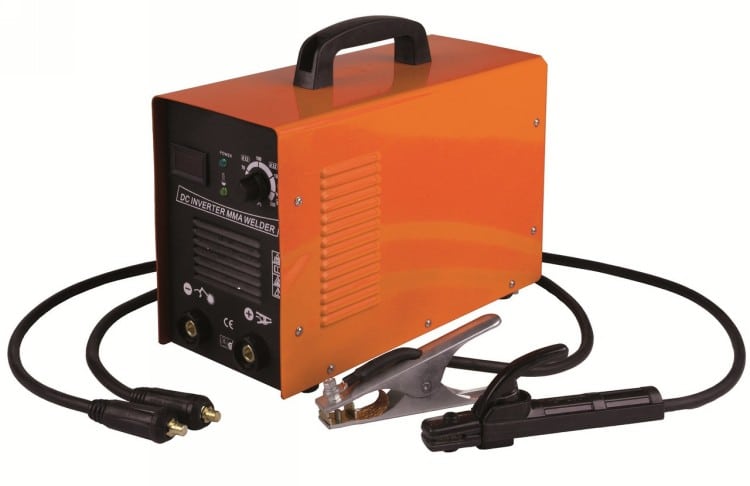

Главные типы сварочных аппаратов

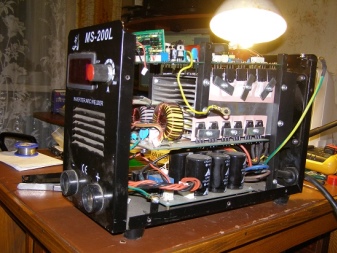

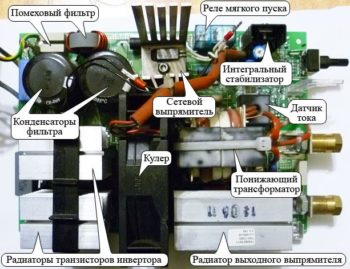

Устройство инвертора для сварки.

Инверторные сварочные аппараты разделяются на три категории:

• бытовые;
• полупрофессиональные;
• проф.

Отмеченное разделение выполнено, прежде всего, исходя из области и частоты применения устройства. Дабы осознать, какой нужен аппарат для сварки, нужно обусловиться с критериями его использования.

Бытовые рассчитаны на недолговременное время работы. Применять подобные приборы для неизменной и долговременной сварки не представляется вероятным. Уже после 5-10 минут применения аппарату нужно дать «отдохнуть» в течение того же, а время от времени большего, промежутка времени.

В то же время возможность подключения подобного инвертора в бытовую однофазовую сеть делает его очень комфортным для применения в домашних целях. Для резвой сварки железных конструкций на даче либо для домашней работы не настолько критично, сколько сварочный инвертор сделает перерывов.

Инверторы полупрофессионального класса в состоянии работать подольше, что достигается благодаря особенностям их конструкции. Подобные устройства применяют при ремонте труб, изготовлении каркасов и металлоконструкций. Питаются они, обычно, от трехфазной сети.

Аппараты проф класса в состоянии работать без перерыва в протяжении суток. Их сварочный ток может достигать 500 ампер. Это означает, что потребляемая мощность сварочного инвертора подобного типа будет большей.

Все бытовые, некоторые полупрофессиональные и проф аппараты в состоянии питаться от сети 220 вольт. В то же время не следует забывать, что ток электросети не может превосходить 160 ампер.

Приобретая инвертор нужно заблаговременно рассчитывать, какая мощность ему нужна и какой ток он будет потреблять.

Подключение устройства с более высочайшими показателями может привести к выключению автомата, или к выгоранию контактов розетки, так как оборудование рассчитано на большее количество киловатт.

Итак, на что все-таки следует уделять свое внимание при выборе бытового инвертора? Прежде всего на сварочный ток, черта которого указывается производителем в паспорте либо руководстве к устройству.

Данный аспект указывает при каком токе будет обеспечена обычная работа инвертора без перегрузок, с учетом длительной нагрузки. Естественно лучше дать предпочтение аппаратам с припасом по мощности на 30-50% к показателю рабочего тока.

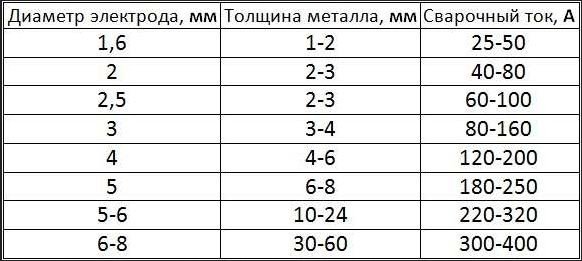

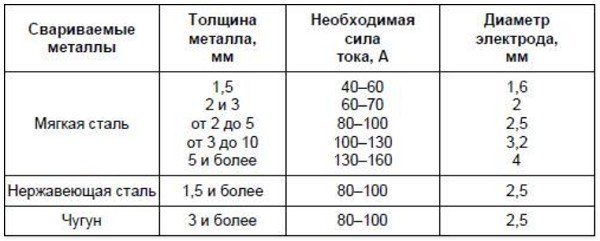

Зависимость сварочного тока от толщины металла и поперечника электрода.

В обыкновенной городской электросети нередко бывают скачки напряжения. Обычно, такие перепады происходят в обе стороны на 15-20 % от номинального значения в 220 вольт.

Обычно бытовые и проф инверторы не настолько чувствительны к схожим скачкам. Даже при их наличии они в состоянии отлично работать.

Но во время подключении к генератору колебания могут быть значительно больше. В связи с этим лучше избрать сварочный аппарат с защитой от перепадов напряжения.

Последний, но более принципиальный фактор – стоимость. Приобрести дешевый инвертор с необходимыми параметрами – задачка сложная. Это связано с тем, что некоторые производители указывают неверные свойства в паспортах устройств.

Проверить все характеристики устройств конкретно при покупке довольно трудно, даже при наличии в аппаратах цифровых мониторов. Даже они могут выводить некорректную информацию и ввести покупателя в заблуждение.

Расчет мощности аппарата

Перед тем, как приступать к расчету мощности аппарата, следует знать следующие характеристики:

• спектр входного напряжения и сварочного тока;
• напряжение сварочной дуги;
• КПД определенного устройства;
• длительность включения;
• коэффициент мощности.

Интервал сварочного тока указывает, при каких параметрах сети можно работать. Это связано с тем, что по сути в бытовых электросетях не наблюдается заявленных 220 вольт. Время от времени напряжение может быть меньше 200 В, а время от времени – значительно превосходить 220 В.

При подключении сварочного аппарата к электросети может наблюдаться падение напряжения на 5-10 процентов от номинального значения.

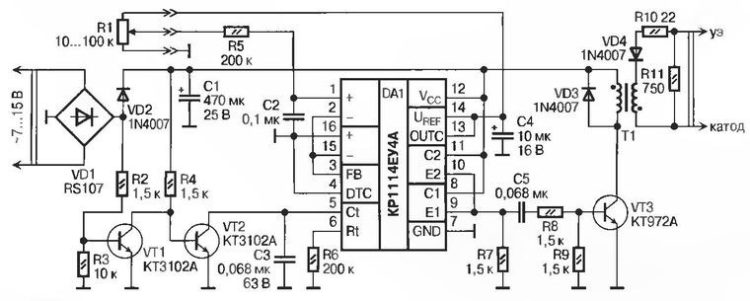

Принципная схема регулятора тока.

В связи с этим целенаправлено направить внимание на модели, для которых заявлен рабочий интервал от 150-170 до 220-250 вольт. Конкретно такие устройства в состоянии обеспечить наилучшие характеристики мощности.

Спектр сварочного тока определяет его наибольшее и меньшее значение. От данной свойства впрямую зависит мощность инвертора. Для бытовых моделей малые значения могут варьироваться от 10 до 50 А, а наибольшие – от 100 до 160 А.

Напряжение выходного тока либо напряжение сварочной дуги варьируется в интервале 20-30 В для дешевеньких моделей. КПД у устройств с наибольшим током в 160 А обычно не превосходит 0,85%.

Одной из принципиальных черт инвертора является длительность включения. Данный параметр практически свидетельствует о том, как отменно то либо другое устройство. Смысл аспекта сводится к соотношению времени работы к «отдыху».

К примеру, если данный показатель составляет 50%, то на каждые 5 минут работы устройство должно охлаждаться таковой же промежуток времени. Таким макаром, чем ниже этот параметр, тем длиннее будут перерывы.

Высочайший процент напротив свидетельствует о том, что устройство можно применять длительный период времени без перерывов.

Коэффициент мощности сварочного инвертора впрямую находится в зависимости от длительности включения. Расчет для определения данной свойства определяется из соотношения времени непрерывной работы к общему времени.

Давайте разглядим все на ординарном примере. Рассчитаем мощность инверторного аппарата для сварки, проработавшего 4 минутки до срабатывания защиты. Потом ему нужно было остывать две минутки, до того как он стал готовым к работе.

Итак, дабы выяснить какой коэффициент у данного устройства, нужно три поделить на 5 – общее время работы, и помножить на 100. Получаем разыскиваемую величину. Для бытового мини варианта и полупрофессионального оборудования коэффициент не превосходит 0,6-0,7.

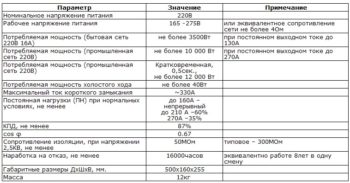

Таблица черт сварочного аппарата.

Допустим, имеется устройство, для которого нужно электроснабжение 160-220 В, а его наибольший ток равен 160 ампер при напряжении дуги 23 вольта. Пусть коэффициент полезного деяния такового устройства составляет 0,89, а ПВ 60%.

Вышеперечисленных характеристик полностью довольно для расчета потребляемой мощности. Нужно помножить ток на напряжение дуги и поделить все это на КПД. В итоге получиться 4135 Ватт.

Данное значение указывает мощность, потребляемую конкретно во время работы. Но, как уже было сказано ранее, нужно учесть также и длительность включения. Дабы это выполнить, необходимо 4135 помножить на 0,6. Получится 2481.

Эта величина является средней мощностью. Она считается более животрепещущей и правильной при определении расхода электроэнергии.

Схожий подход более приближен к реальности. Ведь очень изредка можно повстречать ситуацию, когда инвертор работал бы днями напролет без перерывов. Паузы и задержки случаются всегда, без них просто не обойтись.

Стоит хотя бы учитывать время, нужное для смены электродов либо для подготовки деталей к сварке.

Таблица мощности

Выбирая сварочный инвертор нужно принимать во внимание и другие причины, не считая потребляемых кВт. В особенности это касается проф моделей. К ним предъявляются более высочайшие запросы, чем к бытовым версиям.

Нужная мощность инвертора для сварки различных металлов.

Нужно учесть толщину свариваемых материалов. От данного аспекта будет также зависеть и мощность инверторного сварочного аппарата и толщина электродов. Нужные характеристики приведены в таблице ниже.

Она значительно упрощает расчет потребляемой мощности зависимо от критерий работы. Не считая того данная таблица понадобится новеньким, которые часто задаются вопросом о выборе электрода правильного поперечника.

Интенсивность и объем работ – аспект, по которому выбирают устройство с определенной длительностью включения. Как уже было описано выше, данный параметр указывает, какую длительность времени устройство сумеет работать с проволокой определенной толщины при данных режимах.

Условия эксплуатации инвертора определяют класс его защиты. Если применять устройство предстоит в помещении, тогда довольно будет сертификации по IP21, а вот в случае эксплуатации на улице, когда температура понижена либо находится высочайшая влажность, пригодится защита класса IP21.

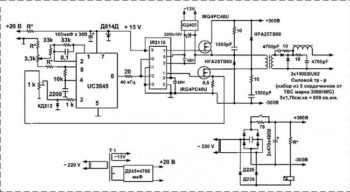

Принципная схема сварочного инвертора.

Что касается сети питания, то бытовые аппараты можно включать и в обыденную розетку. Проф инверторы работают, обычно, от трехфазной сети с напряжением 380 вольт.

Кроме приведенных выше критериев нужно также уделять свое внимание и на дополнительные характеристики. Функциональность инвертора может значительно упростить выполнение определенных операций.

К примеру форсаж дуги за счет оптимизации силы тока предупредит залипание. Жаркий старт позволяет стремительно зажечь дугу. Антизалипание отключает инвертор в случае залипания электрода.

Наличие монитора у аппарата никогда не будет излишним. На нем могут отображаться рабочие режимы, что существенно упрощает эксплуатацию устройства.

В некоторых устройствах находится возможность переключения на аргонодуговую сварку одним касанием. Такие инверторы являются более универсальными и позволяют решать широчайший спектр задач.

В данной статье описано, какими параметрами режима работы инвертора определяется мощность, показано, что на нее оказывает влияние напряжение сварочной дуги, сила тока, длительность включения и т.д.

Не считая того рассмотрены разные классы сварочных аппаратов, также их особенности и отличия. Данный материал, совершенно точно, будет полезен начинающим сварщикам, которые еще только задумываются над приобретением сварочного аппарата.

Потребляемая мощность сварочных аппаратов

Без верного и более четкого расчёта потребляемой мощности сварочный аппарат из полнофункционального агрегата перевоплотится в источник заморочек. К ним относят выгорание проводки и электрики, повреждение счётчика, возможность возгорания и появления пожара.

Сколько киловатт потребляют различные виды?

Потребляемая мощность сварочных аппаратов – величина, приближённо определяемая обычным умножением рабочего тока на напряжение сварочной дуги, минус утраты на нагрев (с учётом КПД электроники агрегата). Бытовая сеть с одной фазой рассчитана на мощность, превосходящую 3 киловатта в непрерывном режиме. Но мощность более 3,5 кВт не может обеспечиваться безпрерывно.

Обычная схема – сварочный трансформатор – потребляет порядка 10 кВт электроэнергии раз в час. Этот показатель соответствует прерывающейся работе в режиме «минуту варим, минутка – перерыв в работе». Старшее поколение на техническом уровне подкованных людей помнит, как скакало напряжение по всей улице, когда кто-то из соседей занимался сваркой: оно падало во время сварки с 220 до 180-200 вольт.

Но уличные кабели с площадью сечения в 10 мм2 выдержат ток сварочной дуги до сотен ампер, чего не скажешь о межквартирной либо внутренний проводке. Утраты электричества на трансформаторе при электросварке переменным током способны достигать 40%. Соответственно, КПД сварочного трансформатора опускается до 60%, когда сварщик варит много массивных металлоконструкций по несколько часов без перерыва.

Сварочный инвертор, ставший более пользующимся популярностью, вписывается в требования квартирной однофазовой полосы. Он работает с напряжением сварочной дуги от 25, а не 41 вольт, как сварочный трансформатор. С учётом утрат и КПД импульсных схем, достигающих 90%, ток при 220 вольтах, равный 16 амперам, обозначенным на предохранителях-автоматах, при напряжении от 25 В достигнет порядка 120 А, минус утраты на нагрев силовой электроники и работу охлаждающего вентилятора. Тока в 120 А хватит, дабы сварить детали шириной в 4-5 мм, используя электрод со стержнем поперечником в 3-3,2 мм.

Опытнейший сварщик помнит, что напряжение дуги ниже 20 В может не позволить её зажечь. Или дуга зажгется, но здесь же погаснет. Может быть нередкое «чирканье» – на самом деле, куцее замыкание: искра приплавляет электрод к детали. Из-за приваривания электрода к свариваемой поверхности его часто отрывают до нескольких секунд, в особенности когда выходную цепь закоротило на большенном токе, а электрод очень толст.

Если напряжения не хватает, а ток близок к наибольшему, обозначенному на регуляторе аппарата, такие замыкания вредоносны: полупроводниковые силовые элементы стремительно греются. Кулер (вентилятор) не успевает охлаждать всю систему, происходит термический пробой. Сварочник отчаливает на капремонт в сервисный центр.

Как высчитать потребление?

Расчёт употребления сварочника начинается с напряжения дуги, равное 20 единицам, прибавляемым к сварочному току, умноженному на 4%. Эта формула – константа, и другого пути для импульсной сварки на неизменном токе не существует. Несложно прикинуть, что для тока в 120 А юзер получит 24,8 В. Разделив 220 В на 24,8, получаем 8,87. С учётом утрат порядка 5-10% округляем полученную величину в наименьшую сторону – до 8. Ток в 16 А, обозначенный на автомате, берём не наибольшим, а несколько наименьшим – 15, и умножаем его на эти 8 единиц. Выходит, что для относительно неопасной сварки с перерывами (10 минут варим, 10-30 минут – перерыв) получили рабочий сварочный ток в 120 А при потребляемой мощности в 3,5 кВт/ч от сети 220 вольт. Пересчёт потребляемых киловатт берётся с расчётом на суммарное фактическое время горения сварочной дуги. Представим, работа в общем отняла 3 часа – реально же сварщик варил, скажем, час с маленьким.

Если припас мощности инверторного агрегата позволяет (берётся полупрофессиональная модель на сварочный ток в 250-300 А), то можно, выставив 100-120 А на регуляторе, работать безпрерывно по нескольку часов. Дело в том, что мощная силовая электроника греется меньше – в наилучшем случае охлаждаемый радиатор будет тёплый, а не как кипяточек, что обеспечит долговечность и надёжность аппарата. Структура полупроводника (силовых диодов и транзисторных ключей) не так стремительно теряет рациональные рабочие характеристики. А означает, в досрочной подмене эти детали не нуждаются.

В целях безопасности на корпусе инверторных аппаратов печатается таблица соответствия толщины свариваемой стали поперечнику электрода и рабочему току.

Видео: Симисторный регулятор мощности на 2000 Вт – димер 220V 2000W с АлиЭкспресс (тест)
