Ранее все было просто, у среднего обитателя были только телек, пылесос, холодильник и маленькая плита на 2–3 конфорки. А подключались они к сети через стандартные розетки, с ограничением нагрузки до 6 Ампер. В обыкновенной городской квартире и речи не шло о высокомощных электроприёмниках (индукционных плитах, водонагревательных котлах, обогревателей и др.).
Но современные жилья просто напичканы энергоемкими устройствами, к примеру, варочные панели с духовыми шкафами. Их потребляемая мощность иногда доходит до 7 киловатт. Это означает, что плиту нереально подключить к обыкновенной розетке, с пропускной способностью 16 А.
Формула расчета силы тока в розетке
Для начала, давайте освежим в памяти некоторые определения:
- Ампер (А) – единица измерения силы тока, т.е. количество частиц, проходящих за промежуток времени через проводник.
- Напряжение (В) –физическая величина, значащая разность потенциалов обратных концов проводника.
- Мощность (Вт) – величина, обозначающая скорость передачи электроэнергии.
I=P/(U*cos ф)
где I Сила тока (ампер), P мощность присоединенного оборудования (Вт), U напряжение в сети (Вольт), cos ф коэффициент мощности (если этого показателя нет, принимать 0,95)
При помощи этих 3-х составляющих до боли просто найти, какую нагрузку выдержит розетка и проводка. К примеру, в советское время, штепсельные розетки были рассчитаны на наивысшую мощность – 1,3 кВт. А высчитывалось это по физической формуле – сила тока в амперах (6 А) множится на напряжение (220В). В итоге выходит большая мощность подключаемых устройств в ваттах (1320 Вт), т.е. 1,3 киловатт.
Многие задаются вопросом – 16 А, это сколько киловатт, другими словами от какой очень допустимой мощности бытового устройства не расплавится розетка? При современных 16 А розетках выходит следующий пример – 16 А×220В = 3520 Вт. Это означает, что розетка выдержит нагрузку до 3,5 кВт, а это большая часть обычных электроприборов (компы, холодильники, кондюки и т. п.).
Но что все-таки делать, если вы приобрели энергоемкое устройство, мощностью 5–6 кВт? Ответ, казалось бы, очевиден, приобрести розетку на 25 либо 32 А и все. Так оно правильно, но необходимо держать в голове еще о некоторых принципиальных вещах.
Какая у вас проводка?
Этот вопрос должен тревожить больше, чем – сколько Ампер в розетке. Потомучто новенькая розетка то выдержит, но как поведет себя древняя проводка? При успешном стечении событий сработает автомат, но ведь может и пожар случиться. Потому перед покупкой новейшей техники следует позаботиться обо всей системе электроснабжения вашего жилья.

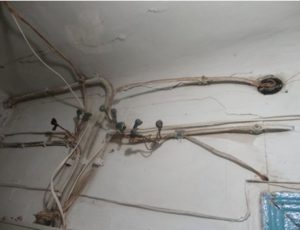

В особенности если вы проживаете в старенькых постройках, с дюралевой проводкой. Естественно, идеальнее всего вполне поменять проводку на медную, но, если бюджет ограничен, другими словами обходной вариант. Можно протянуть от щитка отдельный силовой кабель соответственного сечения к оборудованию. Для подбора рационального сечения кабеля можно пользоваться, расположенной ниже таблицей.

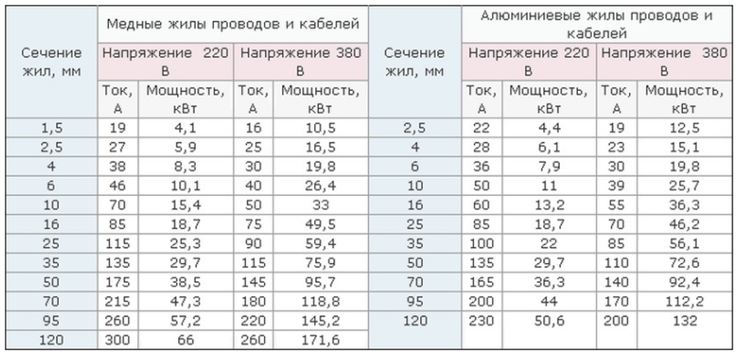

Таблица выбора рационального сечения кабеля
Не забудьте про автоматический выключатель

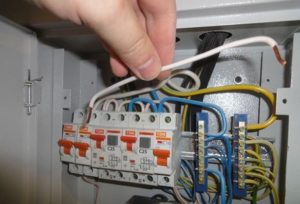

Еще одна принципиальная составляющая системы электроснабжения – это автоматы (ранее они назывались пробками). Если вы поглядите в свой распределительный щиток, то должны узреть там такие устройства с малеханькими цветными переключателями и указанием наибольшего рабочего тока. Это и есть выключатель. Городские квартиры в большинстве случаев оснащаются 16, 25 либо 32 А автоматами. Итак вот, пользуясь формулой, вы сможете высчитать, какой устройство необходимо поставить для неопасного применения сильной техники.
Вернемся к полученной плите, мощностью скажем 6 кВт (6000 Вт). Используя формулу, получаем – 6000 Вт/220В = 27 А. Соответственно для обычного функционирования вашей плиты необходимо установить автомат на 32 А. И лучше все таки на каждый мощнейший устройство устанавливать отдельный автомат. Так как если на нем «висят» еще, скажем розетки, то при одновременном включении с техникой, автомат может вышибить.
Если вы серьезно приняли решение заняться самостоятельным монтажом оборудования либо проводки у себя дома, то лучше будет пройти лаконичный онлайн-курс электрика. Так как без базисных познаний нечего и делать в распределительном щитке.
Кажется, что нет ничего проще, чем подсоединить пару проводков, но стоит малость ошибиться и куцее замыкание для вас обеспечено.Потому, дабы избежать противных последствий, всегда перепроверяйте все соединения. А при затруднении не смущяйтесь обращаться за помощью к спецам.
Номинальный ток в электротехнике
Номинальный ток — это наибольший ток, который допускается при соблюдении критерий нагрева токопроводящих частей и изоляции, при поступлении которого оборудование сумеет работать неограниченный срок. Номинальный ток — это один из важных характеристик любого электротехнического оборудования, будь то розетки, трансформаторы либо ЛЭП. При номинальном токе поддерживается неизменный баланс термообмена между нагревом проводников при воздействии на них электрических зарядов и их остыванием вследствие частичного отвода температуры во внешнюю среду. Дабы верно подбирать нужное сопутствующее оборудование, принципиально уметь верно определять номинальный ток.
Принцип определения номинального тока
По мере надобности отыскать значение номинального тока для какого-нибудь проводника, можно пользоваться спец таблицей. В ней указаны значения силы тока, которые могут повредить проводник. Если для вас необходимо отыскать значение номинального тока для электрических движков входящих в строение каких-то конструкций, то идеальнее всего пользоваться формулами. По мере надобности найти значение номинального тока для предохранителя необходимо знать мощность, на которую он рассчитан.
Для проведения расчётов и замеров для вас пригодятся: штангенциркуль, вольтметр, техпаспорт устройства и таблица зависимости номинального тока от сечения проводников.

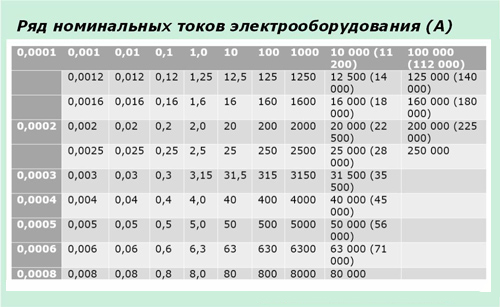

С целью стандартизации оборудования ГОСТом 6827-76 введен в действие целый ряд значений номинальных токов, при которых должны работать фактически все электроустановки.
Как найти номинальный ток по сечению
Для начала для вас необходимо найти материал, из которого изготовлен проводник (провод). Более нужны дюралевые и медные провода с круглым поперечным сечением. Определите его поперечник с помощью штангенциркуля, найдите площадь сечения. Для этого помножьте 3,14 на квадрат поперечника и разделите на 4. Формула смотрится следующим образом: S=3,14•D²/4. Вы сможете узнать тип провода, с которым имеете дело. Он может быть одножильный, двухжильный либо трёхжильный. После этого обратитесь к таблице и выясните значение номинального тока для данного провода. Принципиально держать в голове, что превышение обозначенных значений послужит поводом к перегоранию провода.
Как найти номинальный ток предохранителя
На устройстве предохранителя всегда указывается его мощность с отклонением приблизительно в 20 %. Зная напряжение в сети, в которую он должен быть вставлен (можно измерить вольтметром), необходимо расчётную мощность устройства в ваттах поделить на сетевое напряжение. Предохранитель служит для защиты проводника от разрушения в случае превышения номинальных значений тока.
Как найти номинальный ток электродвигателя
Для определения значений номинального тока у мотора неизменного тока, необходимо знать его номинальную мощность, напряжение источника, в который он подключён, и его коэффициент полезного деяния. Все значения можно отыскать в технических документах. Напряжение источника сети измеряется вольтметром. Дальше нужно поочерёдно поделить мощность на напряжение и коэффициент полезного деяния в толиках. Формула смотрится так: I=P/(U•η). Вы найдёте значение тока в амперах.
Также любопытно знать, что наибольшим значением номинального тока может быть ток недлинного замыкания.
Как верно подобрать защитное устройство по номинальному току
Если в цепи значение тока будет ниже номинального, то нереально будет добиться наибольшей мощности работы устройства. Если же сила тока, напротив, окажется больше, чем номинальная, то цепь нарушится. Номинальный ток должен перейти через контакты цепи без последствий — в очень большой временной промежуток. Все защитные устройства по току должны настраиваться на работу при его превышении.
Защитные устройства от перегрузки могут работать по тепловому принципу. Это предохранители и термические расцепители. Они реагируют на термическую нагрузку и, выдерживая определённое время, отключают её. Также вероятна установка защитных устройств, выполняющих «секундную» отсечку нагрузки. Время её отключения составляет 0,02 секунды. Выбор защитного устройства принципиален для систем переменного тока.
Опции автоматического выключателя по номинальному току
Для защиты бытовых электрических сетей и разных промышленных устройств достаточно распространены выключатели, которые работают по принципу токовой отсечки и термических расцепителей. Хоть какой автоматический выключатель сделан под номинальные значения тока и напряжения. Конкретно по их значениям и выбирают защитные устройства.
Делят 4 типа времятоковых черт для разных автоматов. Их обозначения А, В, С, D. Они разработаны для отключения во время аварий при кратности тока от 1,3 до 14. Такие выключатели выбирают под определённый тип нагрузки:
• системы освещения;
• полупроводники;
• схемы со смешанными нагрузками;
• цепи, выдерживающие огромные перегрузки.
Причины, действующие на скорость отключения автомата: окружающая среда, степень заполненности щитка и вероятности нагрева либо остывания при участии сторонних источников.
Как подобрать автоматический выключатель и проводку
Дабы верно подобрать защиту и проводку, нужно учесть приложенную к ним нагрузку. Дабы найти её значение, проводят её расчёт по номинальной мощности подключённых устройств и учитывают коэффициент их занятости.
В случае необходимости подбора защит под уже работающую проводку, необходимо найти ток нагрузки сети и сопоставить его с нужным током, который найден с помощью теоретических расчётов.
8(800)222-97-11
Звонок по Рф бесплатный
Как выяснить мощность трансформатора
Меня не один раз спрашивали о том, как найти мощность 50Гц трансформатора не имеющего маркировки, попробую поведать и показать на паре примеров.
Вообщем методов определения мощности 50Гц трансформатора есть достаточно много, я перечислю только некоторые из них.
1. Маркировка.
Время от времени на трансформаторе можно отыскать очевидное указание мощности, но при всем этом данное указание может быть неприметно с первого взора.
Вариант естественно ну очень очевидный, но следует поначалу выискать.
2. Габаритная мощность сердечника.
Есть таблицы, по которым можно отыскать габаритную мощность определенных сердечников, но так как сердечники выпускались очень различных конфигураций размеров, а не считая того отличались по качеству производства, то таблица не всегда может быть корректна.
Ну и отыскать их не всегда можно стремительно. Вобщем косвенно можно применять таблицы из описаний унифицированных трансформаторов.
3. Унифицированные трансформаторы.
Еще при союзе, ну и вобщем после него, было произведено неограниченное количество унифицированных трансформаторов, их вы сможете распознать по маркировке начинающейся на ТПП, ТН, ТА.
Если ТА распространены меньше, то ТПП и ТН встречаются очень нередко.

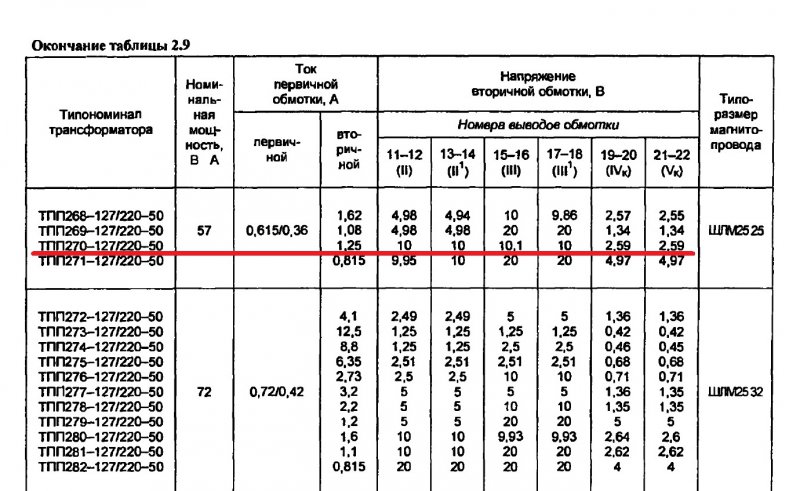

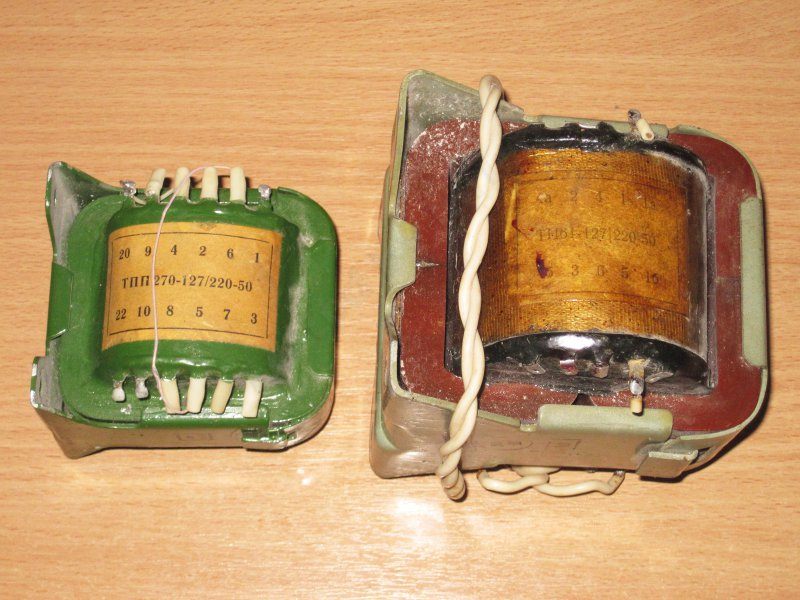

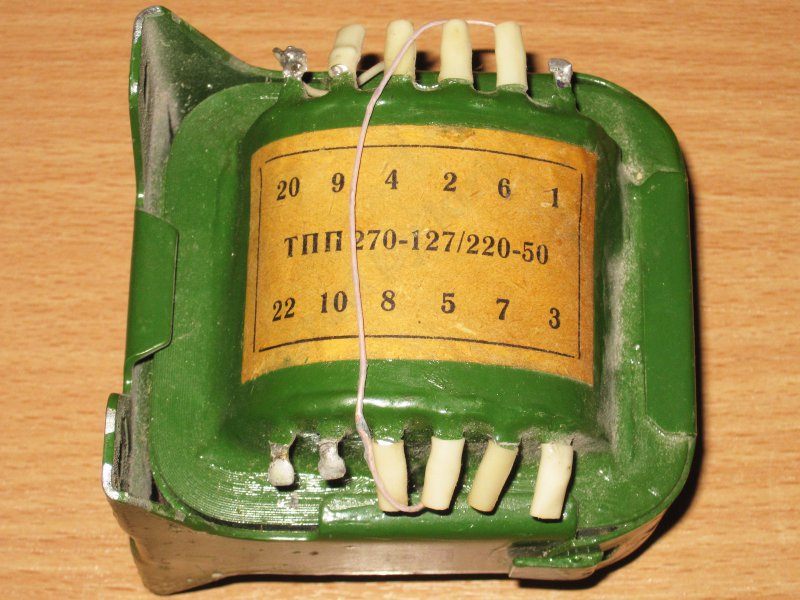

К примеру берем трансформатор ТПП270.
Находим описание маркировки данной серии и в описании находим наш трансформатор, там будет и напряжения, и токи и мощность.
В раздел документация я выложил это описание в виде PDF файла. Кстати там же можно поглядеть размеры сердечников трансформаторов и найти мощность по его габаритам, сравнив со своим. Если ваш трансформатор имеет незначительно больший размер, то полностью можно перечесть, так как мощность трансформатора прямо пропорциональна его размеру.

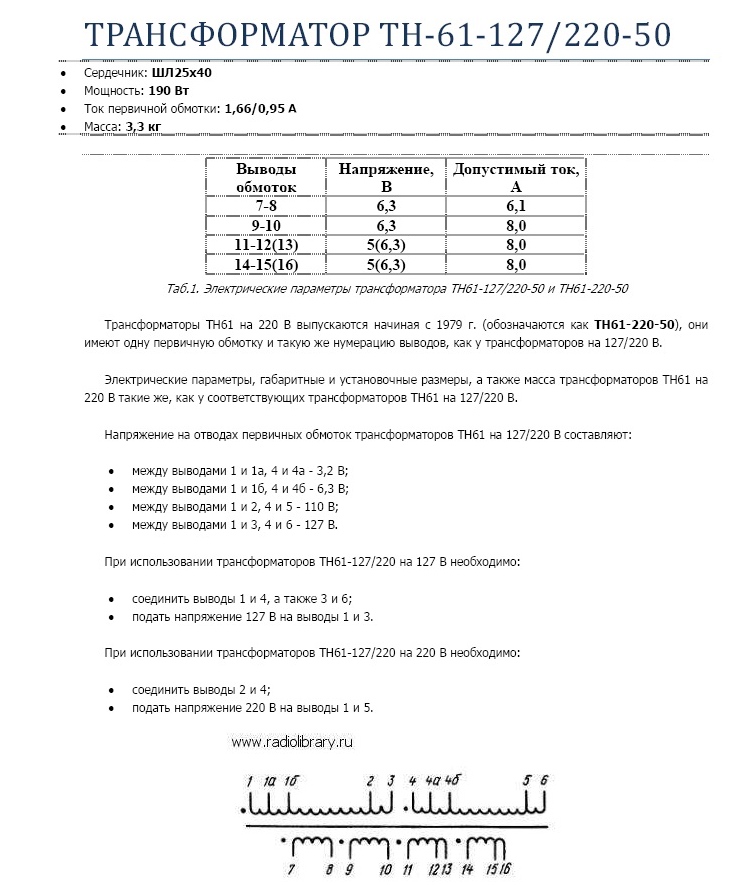

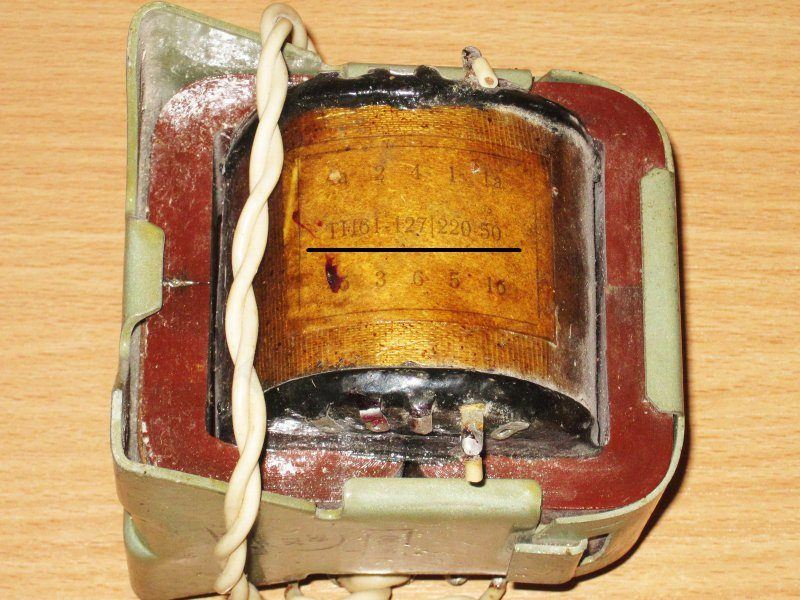

На трансформаторе ТН61 маркировка практически не видна, но она есть
Для него есть отдельное описание, я его также выложил у себя в блоге.
Время от времени трансформатор имеет маркировку, но отыскать по ней что или вразумительное нереально, как досадно бы это не звучало, таблицы для таких трансформаторов большая уникальность.
4. Расчет мощности по поперечнику провода.
Если никаких данных нет, то можно найти мощность исходя из поперечника проводов обмоток.
Можно измерить первичную обмотку, но время от времени она бывает недосягаема.

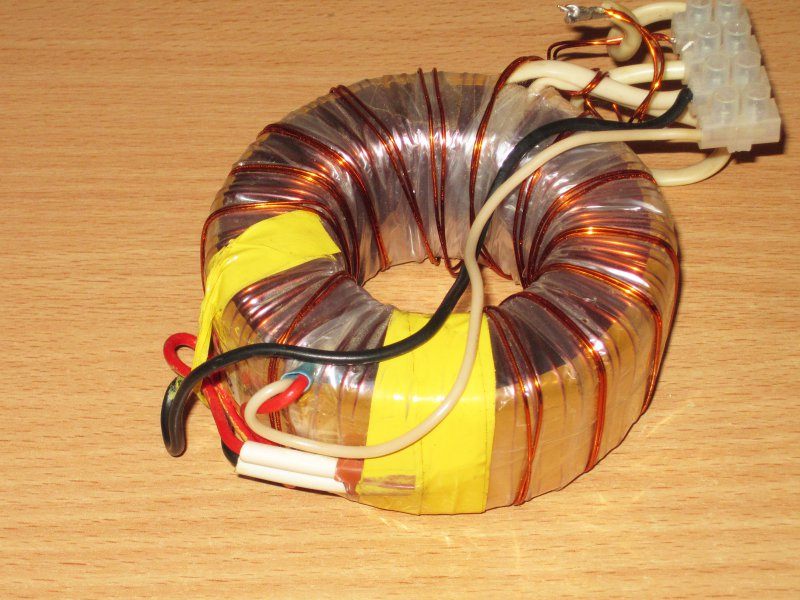

В таком случае измеряем поперечник провода вторичной обмотки.
В примере поперечник составляет 1.5мм.
Далее все очень просто, поначалу узнаем сечение провода.
1.5 делим на 2, получаем 0.75, это радиус.
0.75 умножаем на 0.75, а получившийся итог умножаем на 3.14 (число пи), получаем сечение провода = 1.76мм.кв
Значение плотности тока принято принимать равным 2.5 Ампера на 1мм.кв. В нашем случае 1.76 умножаем на 2.5 и получаем 4.4 Ампера.
Так как трансформатор рассчитан на выходное напряжение 12 Вольт, это мы знаем, а если не знаем, то можем измерить тестером, то 4.4 умножаем на 12, получаем 52.8 Ватта.

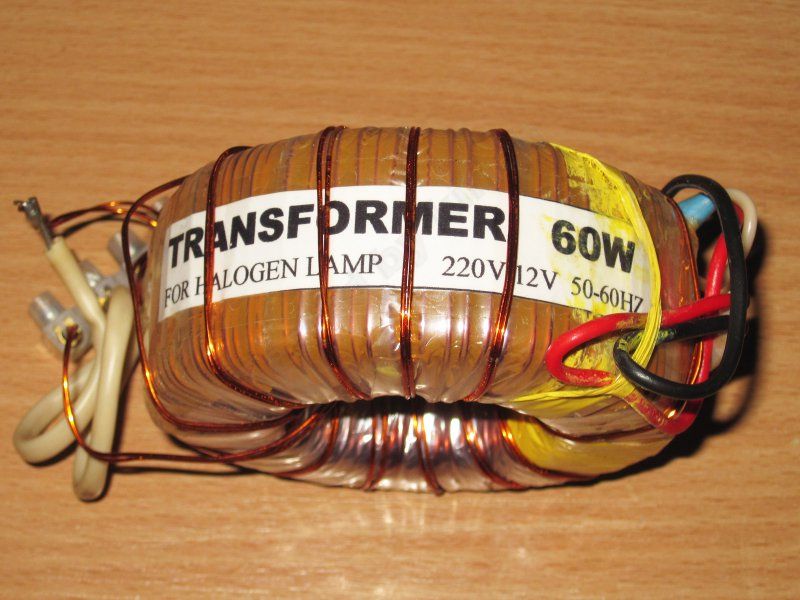

На бумажке указана мощность 60 Ватт, но на данный момент нередко мотают трансформаторы с заниженным сечением обмоток, поэтому по ольшому счету все сходится.

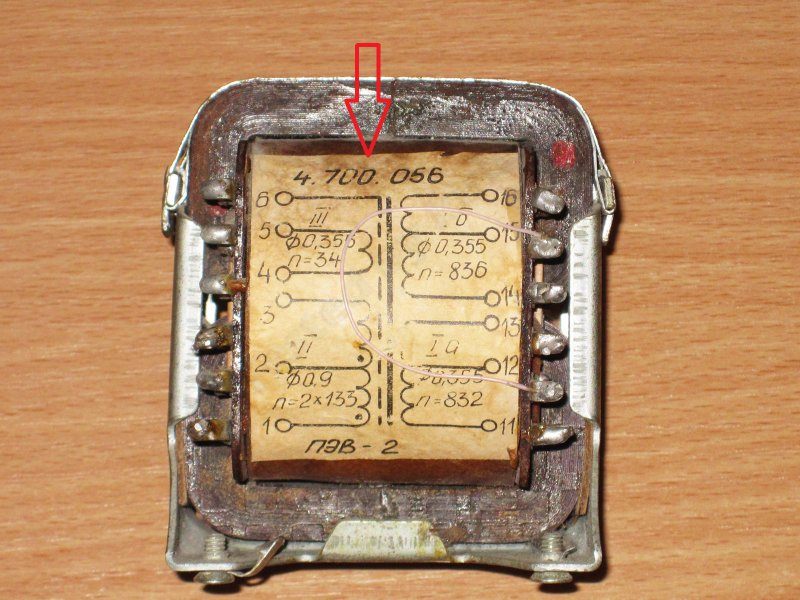

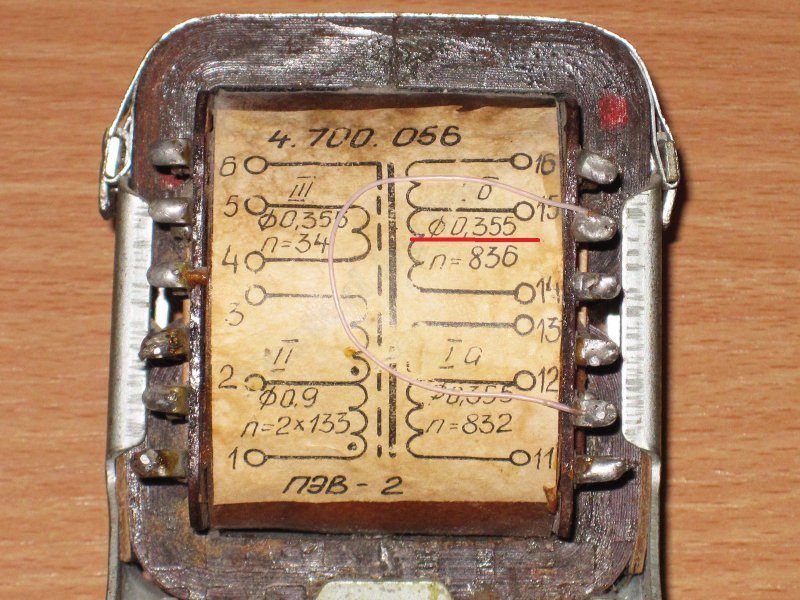

Время от времени на трансформаторе бывает написано не только лишь количество витков обмоток, а и поперечник провода. но к этому стоит относиться скептически, так как наклейки могут ошибаться.

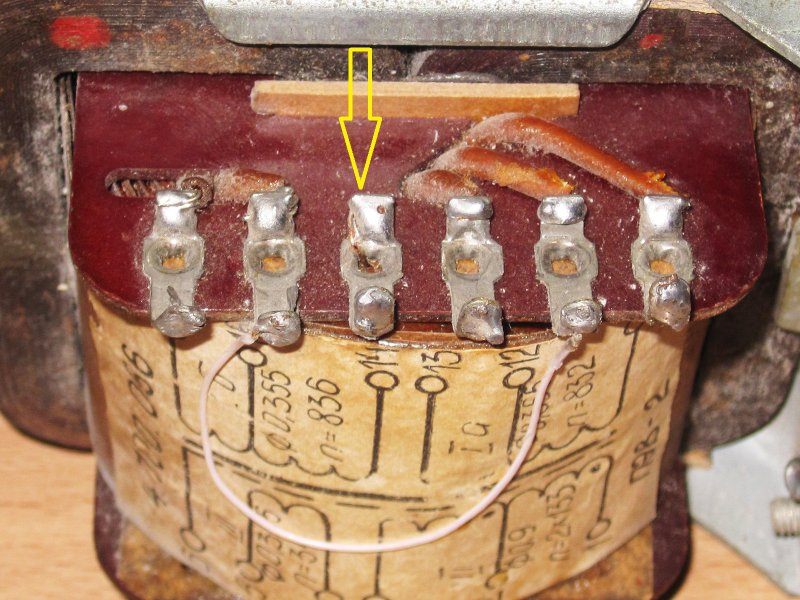

В этом примере я поначалу отыскал доступный для измерения участок провода, малость поднял его так, дабы можно было подлезть штангенциркулем.

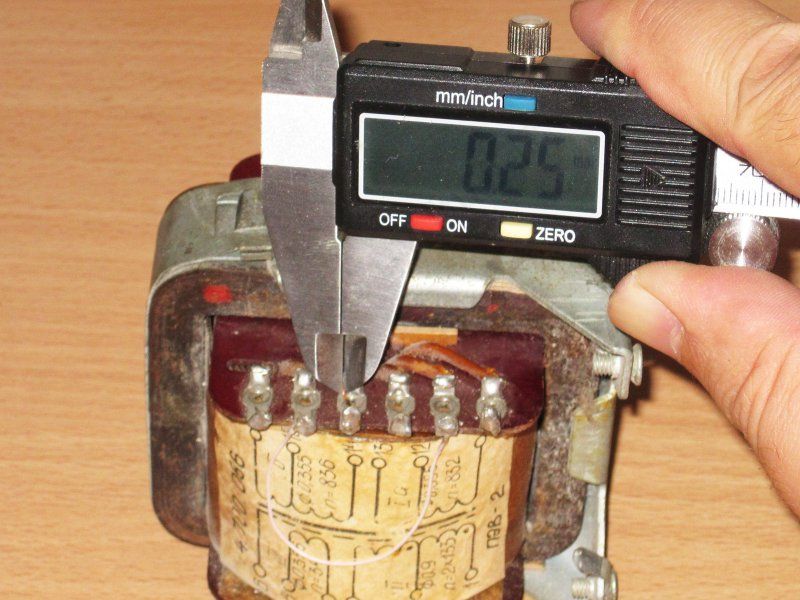

А когда измерил, то узнал что поперечник провода не 0.355, а 0.25мм.
Попробуем применить вариант расчета, который я приводил выше.
0.25/2=0.125
0.125х0.125х3.14=0.05мм.кв
0.05=2.5=0.122 Ампера
0.122х220 (напряжение обмотки) = 26.84 Ватта.
Не считая того вышеперечисленный метод прекрасно подходит в случаях, когда вторичных обмоток несколько и определять каждую просто неловко.
5. Способ оборотного расчета.
В некоторых ситуациях можно применять программку для расчета трансформаторов. В этих программках есть достаточно большая база сердечников, а не считая того они могут считать произвольные конфигурации размеров исходя из того, что мы можем измерить.

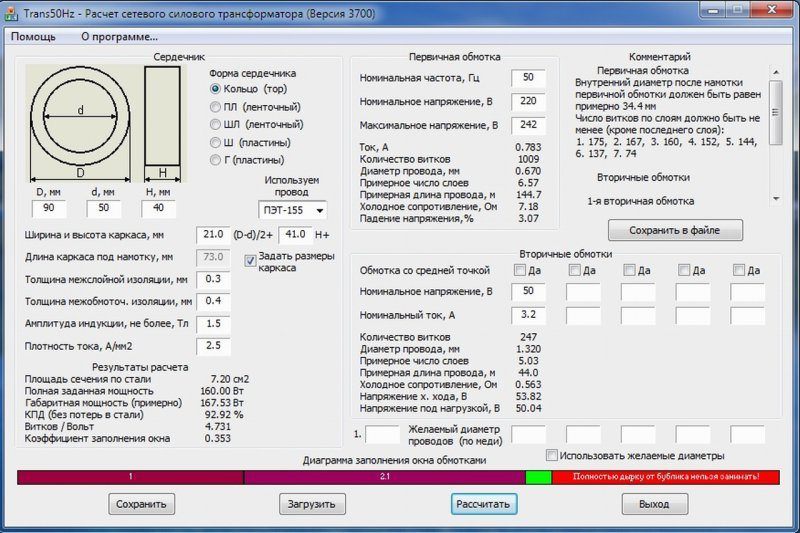

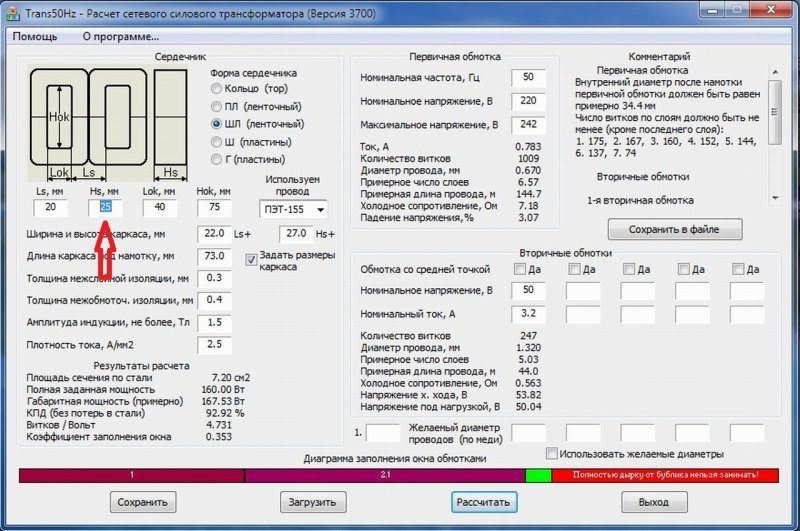

Я использую программку Trans50Hz.

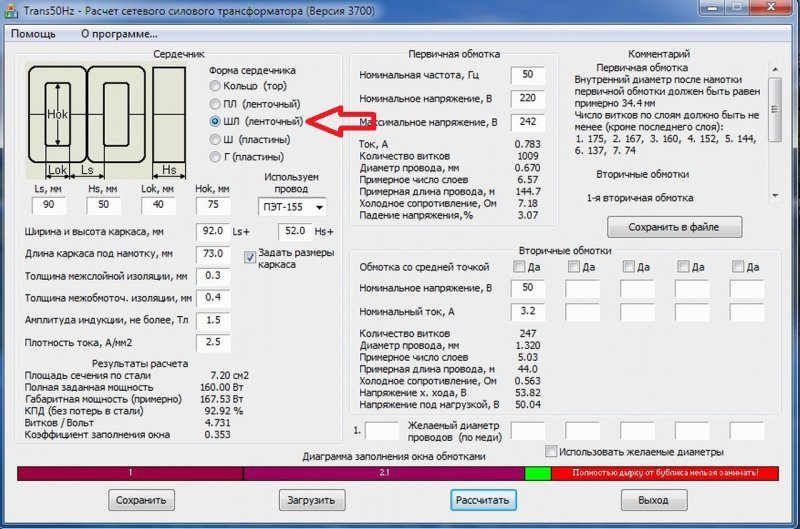

Поначалу избираем тип сердечника. в главном это варианты кольцевой, Ш-образный ленточный и Ш-образный из пластинок.

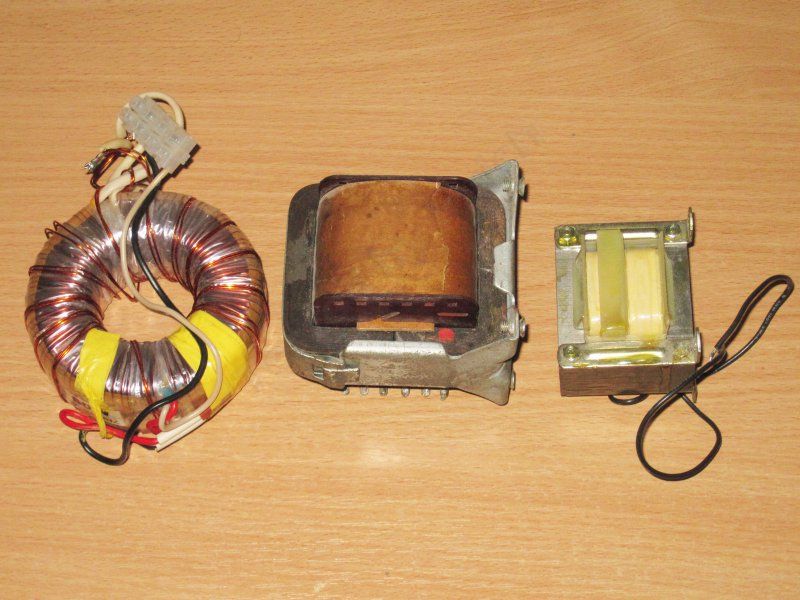

Слева вправо — Кольцевой, ШЛ, Ш.
В моем примере я буду определять вариант ШЛ, но таким же методом можно узнать мощность и других типов трансформаторов.

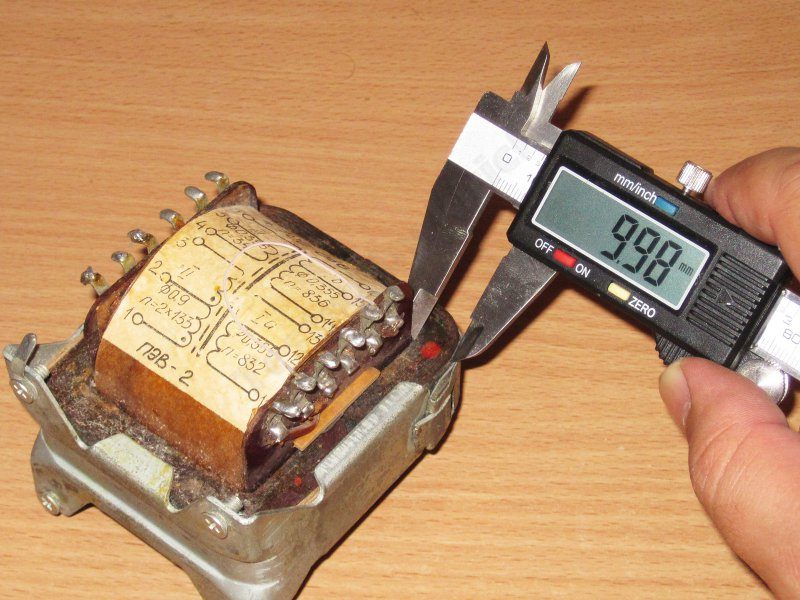

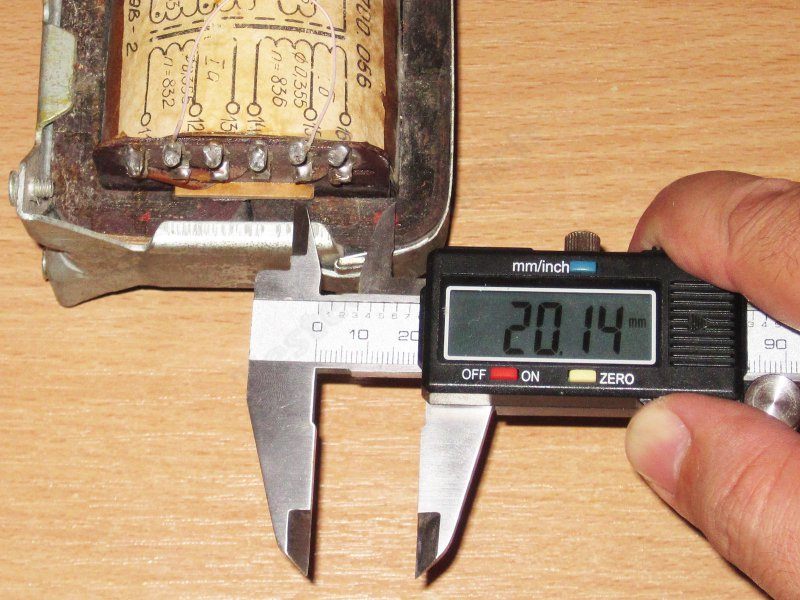

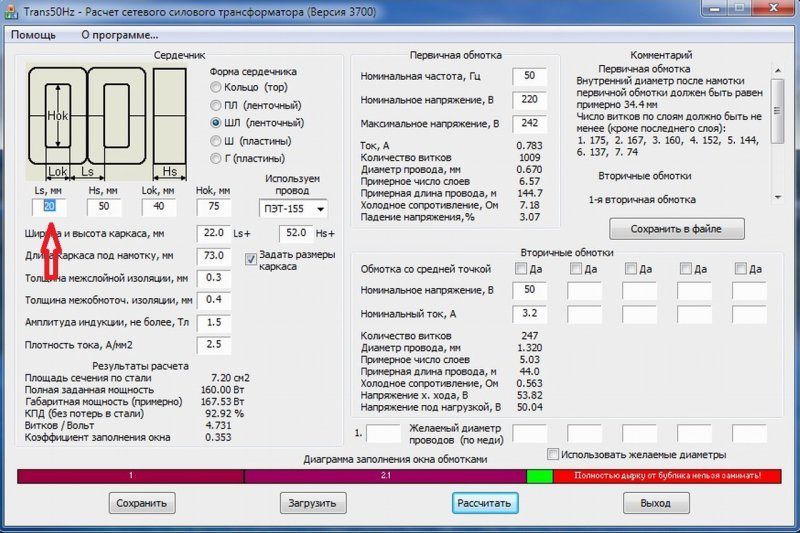

Шаг 1, измеряем ширину боковой части магнитопровода.
Заносим измеренное значение в программку.

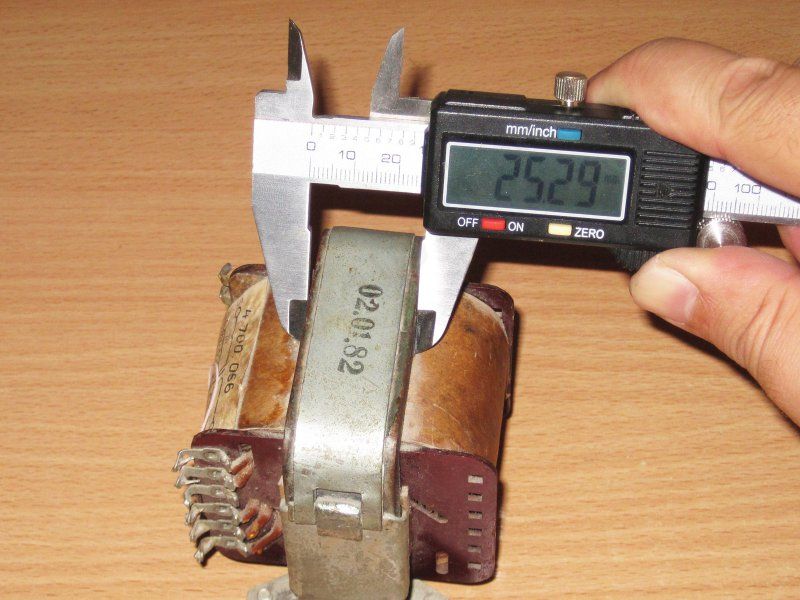

Шаг 2, ширина магнитопровода.
Также заносим в программку.

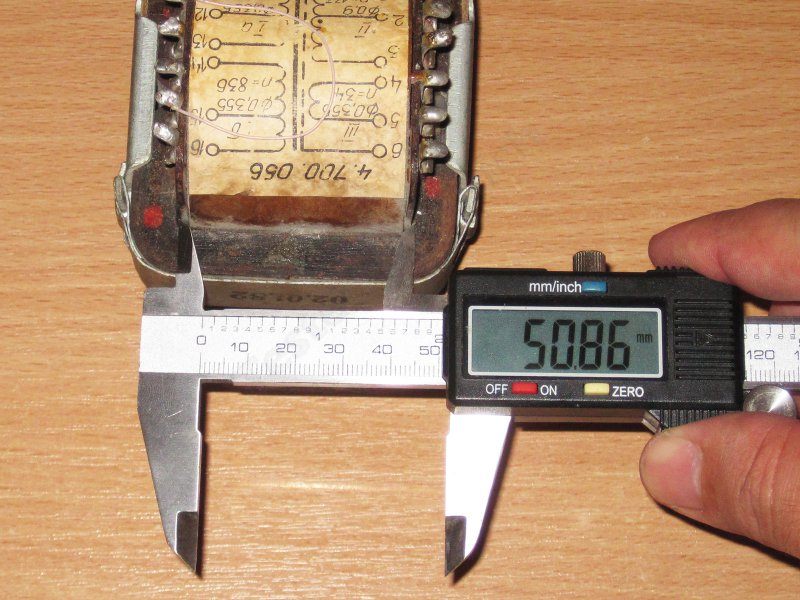

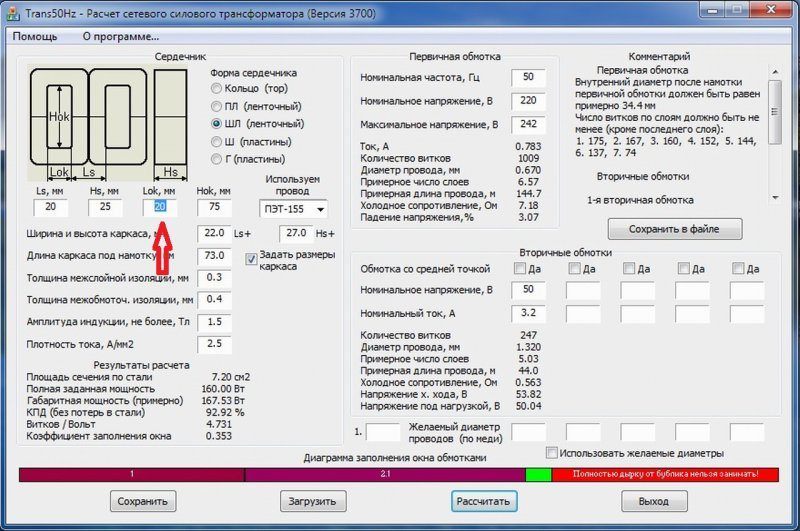

Шаг 3, ширина окна.
Тут есть два варианта. Если есть доступ к окну, то просто измеряем его.

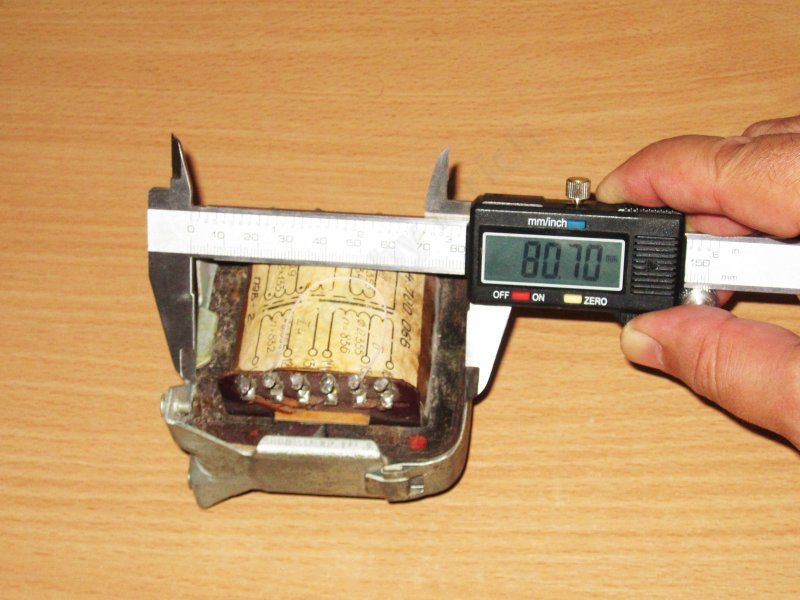

Если доступа нет, то измеряем общий размер, потом вычитаем четырехкратное значение, приобретенное в шаге 1, а остаток делим на 2.
Пример — общая ширина 80мм, в шаге 1 было 10мм, означает из 80 вычитаем 40. Осталось еще 40, делим на 2 и получаем 20, это и есть ширина окна.
Вводим значение.
Шаг 4, длина окна.
На самом деле это длина каркаса под провод, нередко его можно измерить без заморочек.
Также вводим это значение.

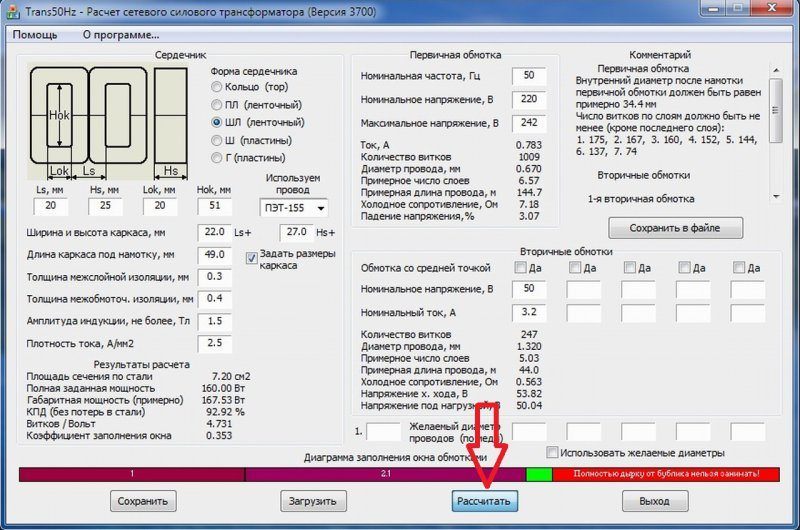

После чего жмем на кнопку — Расчет.

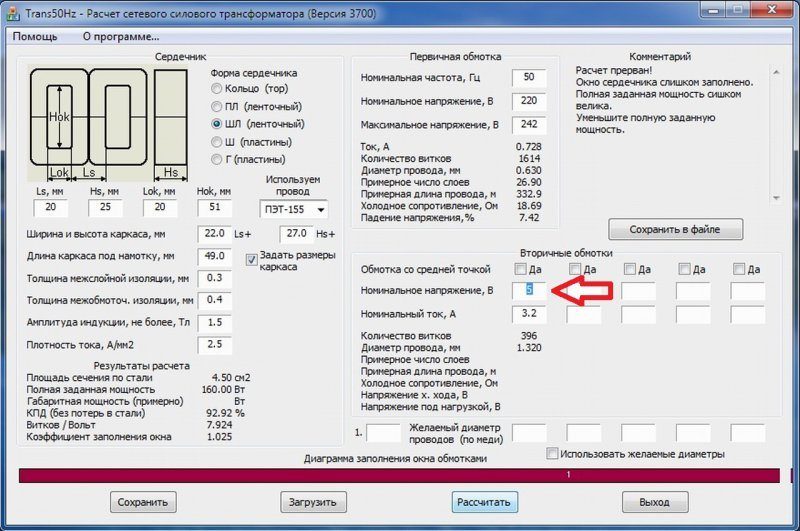

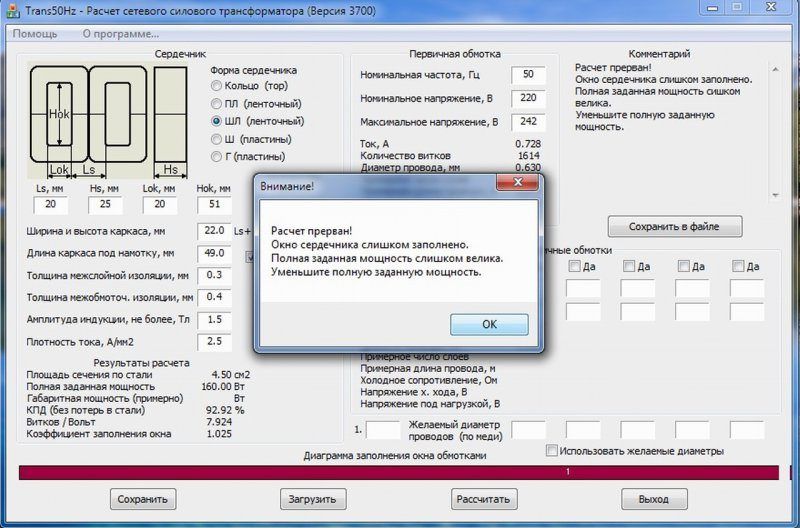

И получаем сообщение об ошибке.
Дело в том, что в программке вначале были заданы значения для расчета массивного трансформатора.

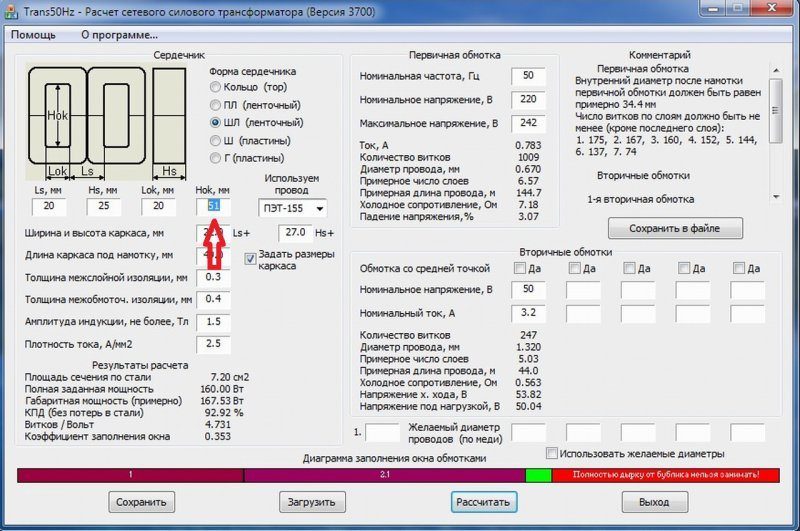

Находим выделенный пункт и меняем его значение на такое, дабы мощность (напряжение умноженное на ток) не превысило нашу приблизительную габаритную мощность.
Можно туда вбить хоть 1 Вольт и 1 Ампер, это непринципиально, я выставил 5 Вольт.

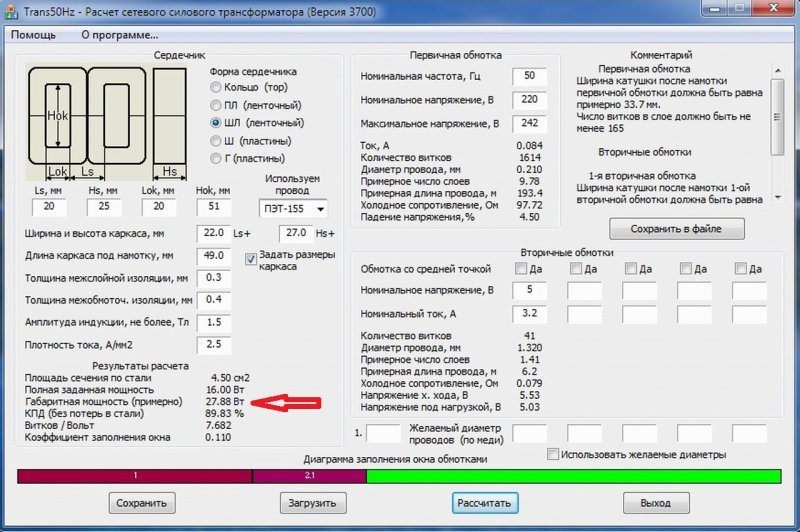

Поновой жмем на кнопку Расчет и получаем разыскиваемое, в этом случае программка посчитала, что мощность нашего магнитопровода составляет 27.88 Ватта..
Приобретенные данные приблизительно сходятся с расчетом по поперечнику провода, тогда я получил 26.84 Ватта, означает способ полностью работает.
5. Измерение наибольшей температуры.
Обыденные (стальные) трансформаторы в работе не должны греться выше 60 градусов, это можно применять и в расчете мощности.
Но тут есть исключения, к примеру трансформатор блока бесперебойного питания может иметь огромную мощность при умеренных габаритах, это обосновано тем, что работает он краткосрочно и он ранее отключится, чем перегреется. К примеру в таком варианте его мощность может быть 600 Ватт, а при долговременной работе всего 400.
Есть еще китайские производители, которые бывает применяют в дешевеньких адаптерах трансформаторы "маломерки", которые нагреваются как печки, это ненормально, нередко настоящая мощность трансформатора может быть в 1.2-1.5 раза меньше заявленной.
Дабы измерить мощность вышеуказанным методом, берем всякую нагрузку, лампочки, резисторы и т.п. Как вариант, можно применять электронную нагрузку, но в данном случае подключаем ее через диодный мост с фильтрующим конденсатором.
Ждем приблизительно с час, если температура не превысила 60, то увеличиваем нагрузку. Далее думаю процедура понятна.
Есть правда маленькая обмолвка, температура трансформатора может приметно отличаться зависимо от того, есть ли корпус и как он большой, но зато дает очень четкий итог. Единственный минус, тест очень длинный.

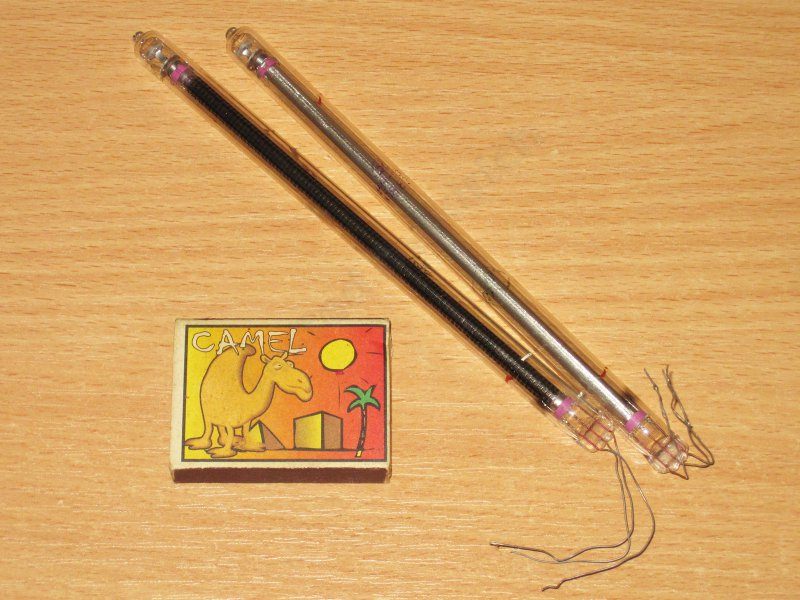

Подобные трансформаторы я использую в последние 10-15 лет очень изредка, поэтому они лежат где нибудь на далеких полках балкона и когда находил, натолкнулся на очень любознательные индикаторы, ИН-13. Брал для индикатора уровня в усилитель, но так и забросил в конечном итоге. Сейчас вот отыскал и думаю, что из них можно выполнить, может быть у вас есть идеи и предложения. В случае увлекательной идеи, попробую выполнить и показать процесс в виде обзора.
На этом все, а в качестве дополнения видео по определению габаритной мощности трансформатора.
