Как верно избрать кабель для подключения потребителя? Этот вопрос не так прост, как может показаться на 1-ый взор. При выборе нужно учесть огромное количество аспектов, знать длину полосы и суммарную мощность присоединенных к нему устройств, и только после чего, используя формулу для расчета сечения кабеля, выбирать более подходящий вариант. В этой статье мы детально разглядим все аспекты, связанные с подбором и типом кабелей.
Расчет сечения кабеля
Есть справочные таблички, указавающие, какое сечение дюралевой/ медной жилы необходимо для назначенной нагрузки. Но большая часть электриков используют легкую формулу (разглядим нагрузку в 8кВт.): сечение медного кабеля в 1 мм2 может пропустить через себя 10А либо 2,2кВт (мощность = 10А х 220В).
Поэтому, нагрузка в 8 кВт в А будет равна 36 А (нагрузка=8кВт/220В), а для подобного объема тока будет хватать кабеля, у которого сечение равно 4мм2.

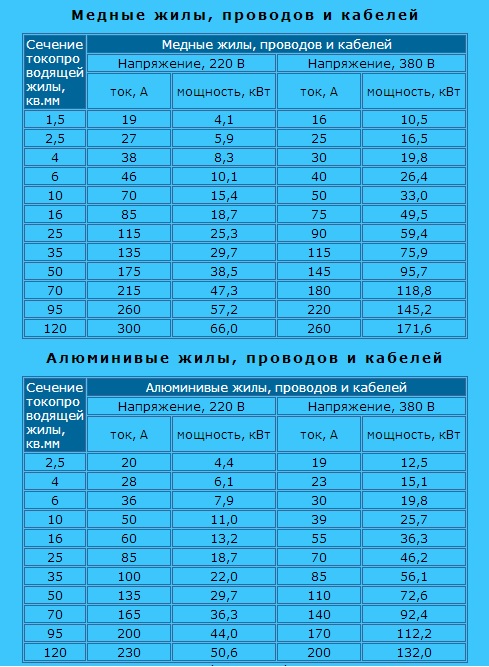

Этот расчет более — наименее подходит для кабелей из сечением не больше 6 мм2. Для огромных сечений необходимы таблицы «Допустимых токовых нагрузк».
При равной нагрузке сечение дюралевого кабеля должно составлять практически на 30% больше, чем у медного. Сечение кабеля — это площадь жилы в срезе, которая проводит ток.
Сечение круглой проводящей ток жилы кабеля получают согласно формуле площади круга S = π × r2, где число π=3,14, а r — радиус.
Когда в жиле пару проволок, тогда сечение жилы будет приравниваться сумме сечений всех проволок. Радиус проволочки замеряется штангенциркулем, а очень тонких проволок — микрометром. Каковой припас по сечению нужен? Припас, безусловно, не будет излишним. Но нужно знать предел.
К примеру, предел обыденных бытовых розеток-выключателей — 16А (3,2кВт=16А х 220В) и подключение розетки при помощи кабеля в 4 мм2, с пропускной способностью 8кВт — это нецелесообразный расход денег.
Также, кабель сечением 4 мм2 вместится совершенно не в каждой розетке.
Оптимальные сечения в бытовых электросетях по меди: 1,5-2,5 мм2 на розетки и 0,75-1,5 мм2 на освещение.
У каждого проводника есть собственное сопротивление. С повышением длины полосы наблюдается утрата напряжения, и чем больше расстояние, тем выше утраты. Если расчетная величина утрат становится больше 5%, нужна избрать провод с более большими жилами.
Светодиодная подсветка столешницы с розетками
Расчет по длине состоит из 2-ух шагов и предполагает, что заблаговременно понятно, сколько метров провода будет нужно для монтажа проводки.
- Сначала следует найти номинальную силу тока. Длина проводки переводится в миллиметры и множится на 2, так как ток уходит по одной жиле, а ворачивается по другой.
I = (P · Кс) / (U · cos ϕ) = 8000/220 = 36 А,
где P – мощность в Вт (суммируется вся техника в доме), U – 220 В, Кс – коэффициент одновременного включения (0,75), cos φ – 1 для бытовых устройств.
- Нужно выяснить сечение проводника. Поможет формула: R = ρ · L/S. Зная, что утраты напряжения должны составлять максимум 5%, рассчитываем:
dU = 0,05 · 220 В = 11 В.
Дальше выясняем утрату напряжения по формуле:
dU = I · R. R = dU/I = 11/36 = 0,31 Ом.
Таким макаром, разыскиваемое сечение проводника:
S = ρ · L/R = 0,0175 · 40/0,31 = 2,25 мм 2 .
В случае с трехжильным кабелем, площадь его поперечного сечения (одна жила) должна составлять 0,75 мм 2 . Таким макаром, поперечник жилы должен быть минимум (√S/ π) · 2 = 0,98 мм. Этому условию удовлетворяет кабель BBГнг 3×1,5 мм.
Как избрать сечение кабеля
Избрать подходящее сечение кабеля не так просто, как может показаться на 1-ый взор. Для этого недостаточно знать только уровень рабочего тока, нужно учитывать еще несколько причин.
От чего зависит работа кабеля?
Одним из главных является повышение температуры кабеля при наибольшей работе. Нередко оно добивается пары 10-ов градусов. Сила нагрева зависит так же от температуры окружающей среды. Чем выше температура вокруг – тем меньше кабель будет греться. Это свойство применяется при выборе кабеля сечения для групповой сети. В вебе можно без усилий отыскать таблицы коэффициентов уменьшения температуры при воздействии разных причин, таких как температура окружающих кабелей и их количество.
Электрическая схема выключателя со светодиодом
Следующим более принципиальным фактором является длинна кабеля. Ведь чем он длиннее, тем больше утраты напряжения появляются. В эталоне, они не должны превосходить 5%, но на самом деле добиваются большущих значений. Для расчета утраты напряжения следует знать нагрузку расчетного тока, которая будет выполняться на кабель оптом приобрести который вы можете по ссылке и величину сопротивления его жил. Либо же можно пользоваться таблицами, в каких представлены утраты в момент нагрузки. Что бы найти момент нагрузки довольно длину кабеля помножить на его мощность. Например, у медного кабеля длинноватой 30 метров, сечение которого 2.5 мм кв, при нагрузке в 3 кВт момент нагрузки измеряется 30 помножить на 3, другими словами 90. В таком случаи утраты будут 3% и он совершенно подходит.
Направьте внимание! Момент нагрузки может изменяться зависимо от рассредотачивания ее мощности по трем фазам. Если она происходит несимметрично, то процент утраты возрастает
Следующим фактором воздействия выступает материал, из которого сделан кабель, ведь конкретно он определяет его сопротивление. Так, у дюралевого кабеля сопротивление будет в 1.7 больше, чем у медного кабеля, а это означает, что и утраты при его использовании будут больше.
Длина кабеля оказывает влияние так же на превышении фазы — ноль. С ее помощью происходит защита кабеля от скачков тока, а так же перегрузок и маленьких замыканий. Фаза-ноль имеет свое сопротивление, которое состоит из сопротивления трансформатора и его подстанции, и сопротивления еще нескольких кабелей.
Выбирая сечение кабеля, отталкивайтесь и от того в каком населенном пт вы будете его применять. Так, для городка мощность в трансформаторах добивается 630 кВ, а в сельской местности всего 250 кВ. Исходя из этого, для городка выбирают дюралевые кабели, которые устойчивы к высочайшим нагрузкам.
Обжим кабеля под розетку
Какой должна быть линия сопротивления?
В эталоне сопротивление полосы должно позволять току, находящемуся в цепи, при маленьком замыкании превосходить ток, исходящий от расцепителя. Исходя из этого, вы подбираете кабель из такового материала, что бы в случае больших скачков напряжения сопротивление полосы обеспечивало работу выключателя.
Советуем к чтению
/>Окна, их виды, достоинства и недочеты, установка оконной фурнитуры своими руками Какой генератор лучше для дачи: бензин против дизеля Как выкопать колодец своими руками />Как избрать надёжную транспортную компанию
Добавить комментарий Отменить ответ
Железная мебель пользуется высочайшей популярностью за счет больших эксплуатационных черт. Невзирая на имеющиеся достоинства, есть и недочеты.
Металлопластиковые двери пользуются популярностью. На рынок вышло много производителей, которые занимаются созданием таких конструкций.
Выбор сечения по мощности – очень ответственный процесс. К примеру, если сечение кабеля домашней электросети рассчитано на мощность до 6 кВт, при нагрузке в 7,5 кВт (только подключение к домашней электросети всего только 1-го бытового устройства, такового, как микроволновая печь, либо электрочайник) кабель будет перенагреваться.
Когда перегрев достигнет критичного значения, поначалу он начнет расплавляться, а потом возгораться изоляция кабеля:
- Конкретно некорректно подобранное сечение проводов является более распространенной предпосылкой бытовых пожаров.
- Также, при разрушении изоляции, может произойти замыкание, в итоге чего может выйти из строя вся домашняя техника.
- В любом случае, на восстановление и подмену, как минимум проводки дома, для вас придется существенно потратиться.
- На промышленном предприятии ошибочно подобранные кабели могут привести к намного более катастрофическим последствиям.
Вот поэтому, к данному вопросу нужно отнестись особо серьезно.
Выбор сечения проводника: принципиальные аспекты
Дабы информация о выборе поперечников проводов была исчерпающей, советуем для вас ознакомится с некоторыми советами и советами, приведенными в данном разделе.
Напряжение 12 в
suntrue ›
Блог ›
Выбор сечения проводов при 12 в.
Для памЯточки и в закладочки
Таблицы для выбора сечения проводов в низковольтных цепях освещения
Как показано в статье, посвящённой анализу утрат мощности в сетях освещения 12 В, сечение проводов следует выбирать с учетом суммарной мощности ламп, подключаемых к трансформатору, и длины этих проводов.

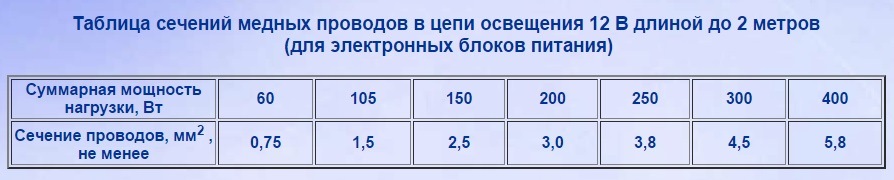

Подход к определению сечения проводов находится в зависимости от того, какой источник применяется для питания цепи: электронный либо индукционный. Допустимая длина проводов во вторичной цепи электронных блоков питания, обычно, не может превосходить 2 метров (в очень редчайших случаях для трансформаторов большой мощности допускается длина до 3 метров). В данном случае следует применять провод с сечением обозначенным в документации на трансформатор. Если такие данные отсутствуют можно приблизительно пользоваться данными из таблицы:

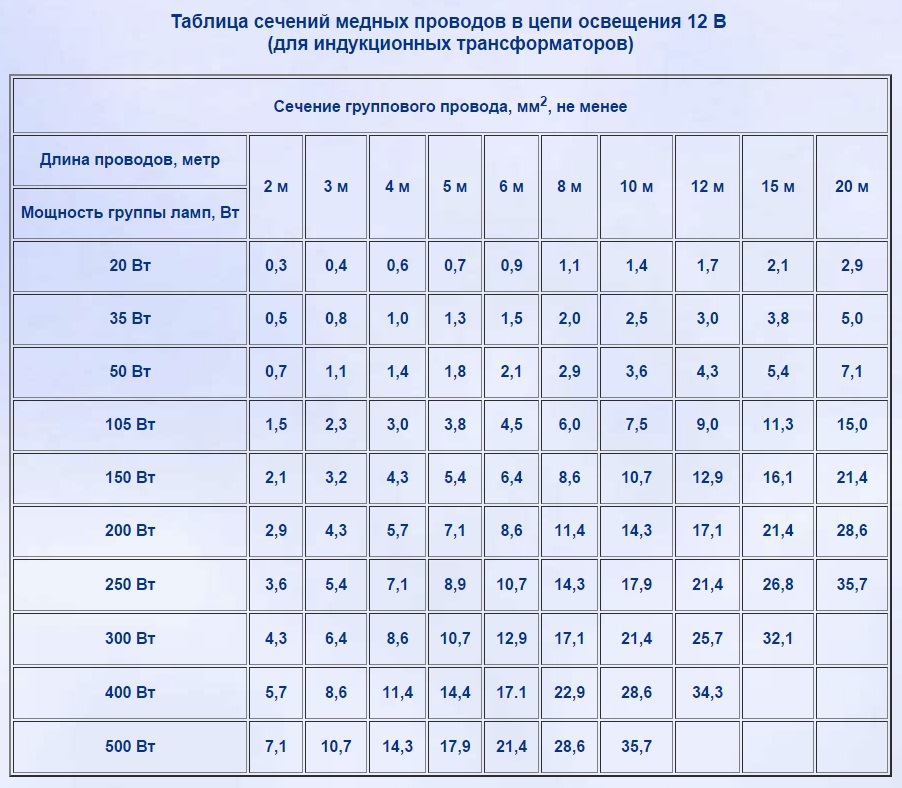

При использовании индукционных трансформаторов длина провода во вторичной цепи ограничена только падением напряжения на проводах и, поэтому, может быть существенно большей, чем у электронных (импульсных) блоков питания, при условии компенсации за счет роста сечения провода. Ниже приведена таблица для выбора сечения проводов зависимо от суммарной мощности ламп, подключаемых ко вторичной обмотке индукционного трансформатора и длины этих проводов. Следует подразумевать, что лампы могут быть разбиты на группы, подключаемые любая своим проводом, в данном случае сечение группового провода определяется по таблице для каждой группы раздельно. В пределе может быть подключение каждой лампы своим проводом.
По мере надобности Вы сможете задать вопрос по теме этой статьи .

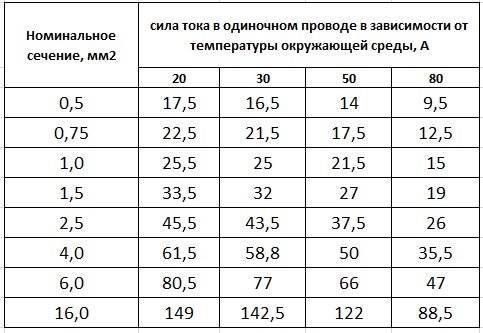

Зависимость наибольшей силы тока от сечения и температуры окружающей среды, Ампер

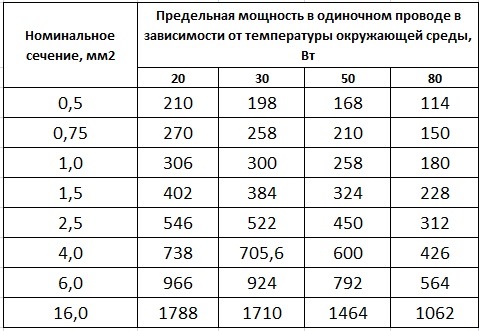

Пересчет вышеприведенной таблицы для зависимости предельной мощности от сечения и температуры окружающей среды, Ватт (для 12 вольт)
Напряжение 12 вольт
Сейчас мы с вами попробуем разобраться, что из себя представляет напряжение 12 вольт. Кто это за монстр таковой? Как сильно кусается? И вообщем, на что он способен? Поверьте, то, что он слабее чем обыденный монстр с напряжением в 220 вольт — это сказки. Любопытно, тогда поехали.
Начнём с истории появления. А история ординарна, вся сущность в безопасности. Ведь все, что изобретается, делается по двум причинам. 1-ая — лень, она, как понятно, мотор прогресса. 2-ая — желание себя обезопасить, ведь мы с вами часто чего-нибудь боимся. Здесь и появляется потребность в нововведениях. Ведь нас повсевременно стращают тем, что нельзя совать пальцы в розетку — убьёт. Хотя, если мы с вами засунем пальцы в розетку, навряд ли с нами случится что-то более ужасное, чем легкий шок. Но ведь у многих из нас с вами дома есть малыши и домашние питомцы. Детки — люди пытливые. Им все всегда любопытно, и ребёнок не ребёнок, если прополз мимо розетки. Он непременно должен запихнуть туда пальцы. А вот если его стукнет током, то ничего неплохого точно не будет. Понятно, что все находится в зависимости от определенного варианта, но лучше не экспериментировать. А если животное залезет в розетку? И отлично, если ваш кот спалит для себя только усы и несколько минут посидит в шоке под кроватью. Но все может быть страшнее.
Так, хватит жути нагонять. 12 вольт — это неопасное напряжение, которое способно решить сходу массу заморочек. Но к огорчению это напряжение не распространено конкретно в розетках, так как под него просто не делают электроприборов.
Давайте обратимся к истокам. Существует масса небезопасных для электричества помещений либо имеющих завышенный уровень угрозы. К таким помещениям в вашей квартире можно отнести — кухню, ванную комнату и другие подобные места. Представьте какое куцее замыкание способен устроить электрический монстр на 220 вольт? Последствия могут выходить далековато за грань нашего представления. И поверьте, они могут не ограничиться сработавшими системами безопасности. 12 же вольт, точно не устроят катастрофу планетарного либо даже квартирного масштаба. В худшем случае сработают системы безопасности либо перегорит трансформатор.
Сейчас про то, откуда появилось напряжение на 12 вольт. Такое напряжение почти всегда применяется для освещения и оттуда оно и берет начало. Несколько 10-ов годов назад были придуманы галогенные лампы для бытового использования. Что такое галогенная лампа? Эта та же самая лампа накаливания, но имеет больший срок службы и еще наименьший размер. По этому это может быть? Благодаря тому, что пробирка таковой лампы заполнена газом, содержащим галоген, к примеру йод. Нить накаливания в таковой среде изнашивается еще медлительнее. Вот и выходит, что такая лампа работает вдвое подольше, при размере в одну четвертую обыкновенной. Но причём здесь напряжение 12 вольт? А при том. Кто-то провёл опыты и сообразил, что при таком напряжении нить накала подвержена еще наименьшему разрушительному воздействию электрического тока. А это означает, что её можно подогреть до большей температуры и, поэтому, получить больше света. Добавьте к этому фактически абсолютную безопасность для мокроватых помещений. Выходит очень крутой метод проводки и освещения.
Но не стоит спешить, как и с хоть каким бесплатным сыром, тут тоже есть мышеловки. Заключаются они в трансформаторе. А так как во всей остальной квартире напряжение 220 вольт, он нам непременно пригодиться, без него никак не обойтись. А излишний элемент в сети электропитания, как понятно, понижает её надежность. Но единственное, чем может быть небезопасен трансформатор, так это тем, что он просто перегорит. Давайте сейчас перейдём к описанию самой сети, к тому как она строиться и что для этого необходимо.
Сама по для себя сеть с напряжением 12 вольт начинается конкретно с трансформатора. Конкретно он конвертирует обыденные 220 вольт в 12. Но трансформатор необходимо подбирать с разумом. Не будем вдаваться а именно устройства самого трансформатора. Скажу одно, трансформатор должен быть подходящей мощности. Это означает, что для начала стоит осознать сколько будет ламп, какова их суммарная мощность. К приобретенному значению стоит прибавить процентов 40 припаса, и вы получите подходящую мощность трансформатора. В неприятном случае трансформатор может очень стремительно выйти из строя, а это не есть отлично.
После того, как вы избрали трансформатор, стоит задуматься о светильниках и лампах. В светильниках нет ничего необыкновенного, многие осветительные приборы универсальны, но перед покупкой на всякий случай стоит уточнить. А вот с лампами дела обстоят несколько труднее. Они делятся на лампы, которые работают от 220 вольт, и те, что работают от 12. И если 220-ваттные лампы от 12 вольт просто не заработают, то в оборотной последовательности начнутся вспышки. Из-за перенапряжения лампа может подорваться. Потому просто инспектируйте маркировку, и все, как говориться, будет пучком. Лампы, рассчитанные на 12 вольт, обычно стоят дороже. Просто так как безопаснее, никакой другой конструктивной и кардинальной различия в конструкции нет.
Если гласит про связывающее звено ламп и трансформатора — провод, то он может быть хоть каким. Но большим плюсом будет то, что можно применять провода малеханького сечения. Так как при таком напряжении сети перегревы фактически невозможны. Есть особые провода, они продаются в магазинах, но подойдет хоть какой провод малеханького сечения. Сейчас вы понимаете все.
Вывод: Низковольтное освещение это большой плюс для бытового применения, ну и для некоторых промышленных объектах. Сами осознаете, безопасность главнее всего. Так же большим и бесспорным плюсом будет то, что вы сможете сами выполнить такую проводку у себя в ванной либо на кухне. Согласитесь в статье не описано не 1-го сложного процесса. С многими из этих процессов совладать даже ребенок, но им этого лучше не поручать.
