Таблица расчета тока по сечению кабеля

В таблице сведены данные мощности, тока и сечения кабельно-проводниковых материалов, для расчетов и выбора защитных средств, кабельно-проводниковых материалов и электрического оборудования.

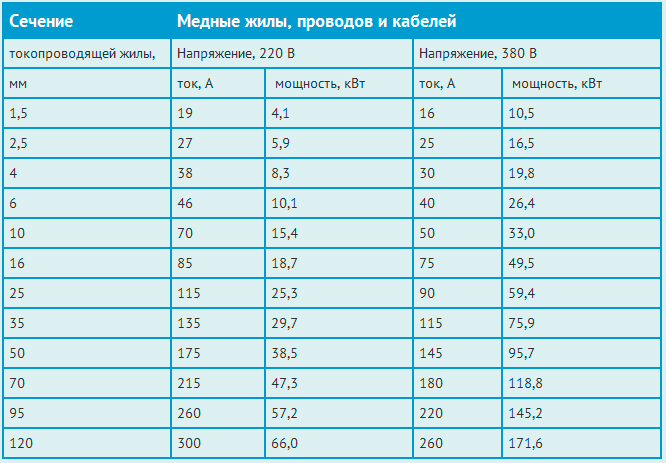

Медные жилы, проводов и кабелей

Дюралевые жилы, проводов и кабелей

В расчете применялись: данные таблиц ПУЭ; формулы активной мощности для однофазовой и трехфазной симметричной нагрузки

расчет кабеля по мощности, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток проводов сечения

Таблица мощности кабеля по сечению для различных классов напряжения и методов прокладки

Сечение жил электрических проводов и кабелей, применяемых для подключения освещения и бытовых устройств, силовых установок и различного оборудования, находится в зависимости от величины электрической мощности этих потребителей и, соответственно, электрического тока, протекающего по ним. Величина очень допустимого тока, протекающего по токоведущей жиле для различных марок проводов и кабелей, в согласовании с их сечением и методом прокладки, регламентирована «Правилами устройства электроустановок» (ПУЭ) главой 1.3 «Выбор проводников по нагреву, экономической плотности тока и по условиям короны». О том, как избрать кабель для домашней проводки, также таблица мощности кабеля по сечению, которая понадобится для многих работ, об этом поведаем в нынешней публикации HomeMyHome.ru

ПУЭ – основной документ, регламентирующий все сферы работ в электроустановках различного предназначения

Как избрать сечение кабеля по нагрузкам из таблицы

Для того дабы найти допустимое сечение кабеля, следует знать мощность нагрузки, подключаемой с его внедрением. Для этого можно пользоваться 2-мя методами:

• собрать информацию о подключаемых устройствах, используя паспорта этих изделий либо технические свойства, размещённые в сети Веб;
• пользоваться усреднёнными значениями для каждой категории бытовых устройств.

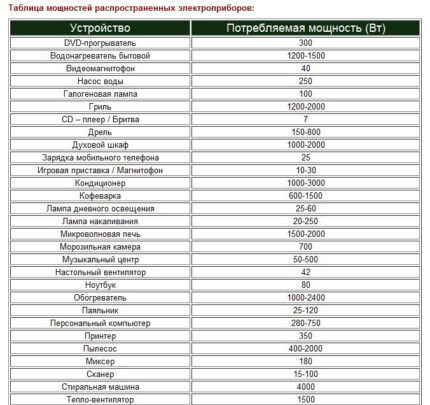

Усреднённые значения разных бытовых устройств приведены в следующей таблице.

В данной таблице приведены не все виды бытовых устройств и инструмента, т.к. номенклатура их довольно велика, потому по мере надобности отыскать требуемые значения следует обратиться к сети Веб, где при помощи «поисковика» отыскать величину мощности искомого объекта нагрузки.

Сечение токоведущей жилы провода и кабеля определяет его поперечник

Зная значения мощности электрической нагрузки, можно высчитать значение тока, который будет протекать по проводникам во время их применения. Для этого следует пользоваться формулой:

I = P / U, где

• P – мощность подключаемых бытовых устройств и электрического освещения;
• U – напряжение электрической сети;
• I – ток, протекающий по токоведущим жилам при включении устройств данной мощности.

К сведению! При выполнении данного расчёта значение мощности берётся в киловаттах (кВт), а при суммировании этой величины − в Ваттах (Вт), приобретенное значение нужно перевести в кВт, зачем следует его поделить на одну тыщу.

Вычислив силу тока, протекающего по проводнику при подключении очень вероятной нагрузки на данном участке электрической цепи, можно найти его сечение.

Принципиально! Для медных и дюралевых токоведущих жил значения очень допустимого тока разнятся, потому это следует учесть в неотклонимом порядке при выполнении подбора сечения кабеля (провода).

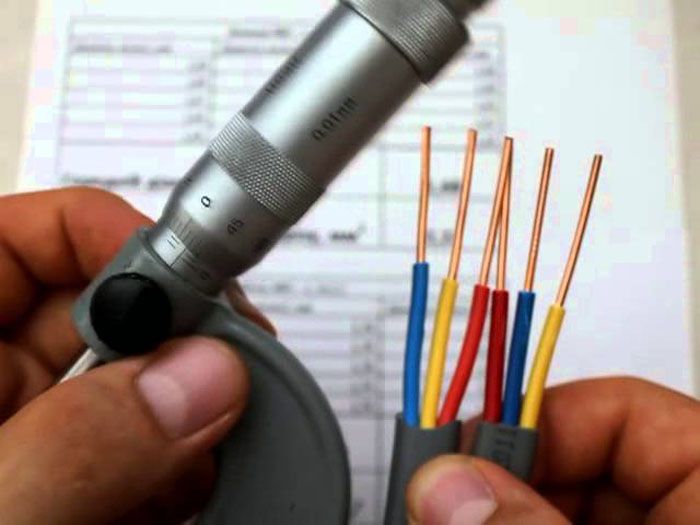

Поперечник токоведущей жилы можно измерить при помощи микрометра

Выбор сечения медного либо дюралевого провода по мощности и силе тока

Как видно из формулы (по которой определялся электрический ток), при подключении определённой мощности, значение тока впрямую находится в зависимости от напряжения электрической сети, на котором работают подключаемые устройства. В связи с этим значения очень допустимого тока на различных классах напряжения приводятся в технической литературе раздельно также, как и для различных марок токоведущих жил, а конкретно:

К сведению! AWG — это южноамериканская система калибровки проводов (American Wire Gauge System), обусловленная технологией их производства и определяющая зависимость показателя AWG от толщины токоведущей жилы. Чем меньше калибр AWG, тем толще провод.

Выбор сечения кабеля по ПУЭ

Как уже было написано выше, в преамбуле к истинной статье, соответствие сечения кабеля (провода) и иных электрических величин (ток и мощность, длина и метод прокладки) регламентированы «Правилами устройства электроустановок». В согласовании с этим техническим документом, значения допустимых токов, не считая выше рассматриваемых характеристик, классифицируются ещё и по методу их прокладки, также типу изоляции, применяемой при изготовлении проводов и кабелей, а конкретно:

Калькулятор расчета сечения кабеля по мощности

Чем разъясняется отличие в выборе сечения кабеля для сокрытой и открытой проводки

Во время протекания электрического тока по токоведущим жилам они греются, вследствие чего происходит выделение тепла с их поверхности, и в конечном итоге меняются диэлектрические характеристики изоляции, применяемой при изготовлении проводов и кабелей. При открытой проводке остывание происходит более активно, потому и значения очень допустимых токов для данного метода прокладки выше, а при сокрытой – остывание наименее отлично, и, соответственно, величина сечения жилы меньше.

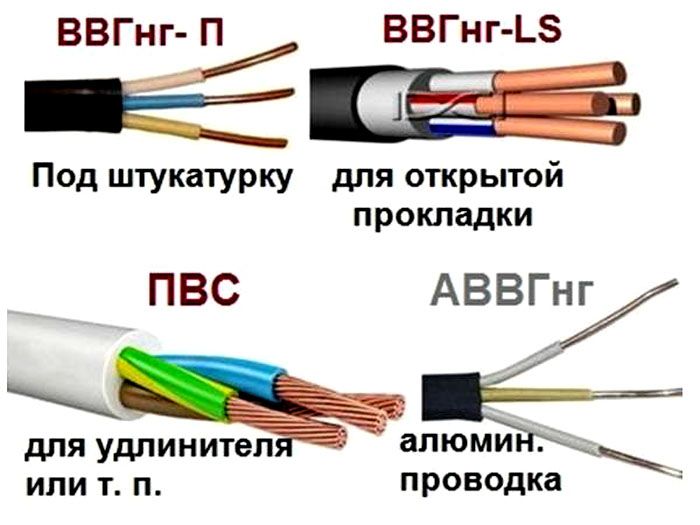

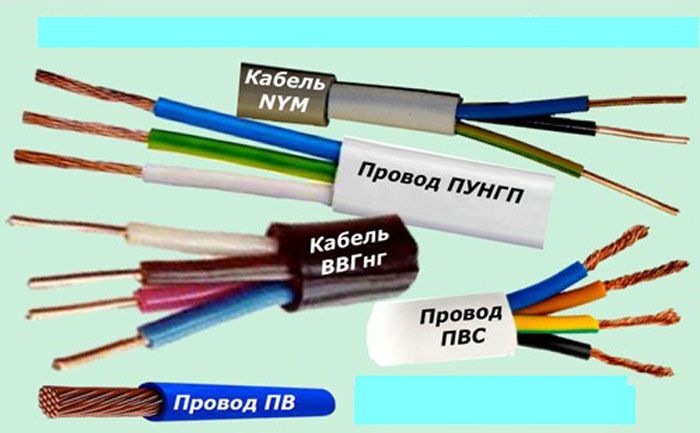

Марки проводов для различных видов электрической проводки

Что делать, если необходимо срочно проложить проводку, но подходящего сечения кабеля нет

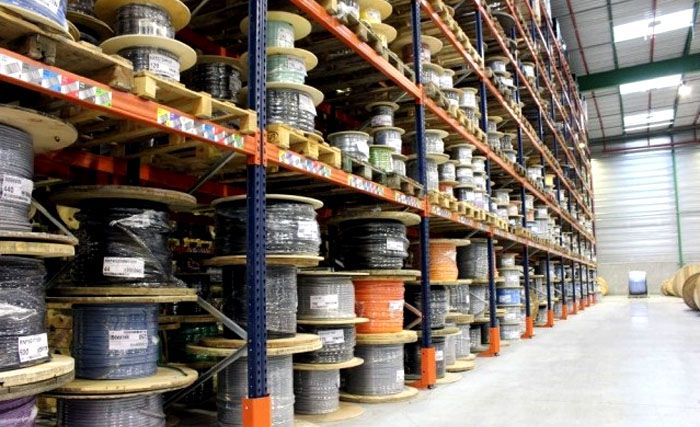

В текущее время в продаже можно отыскать электрические провода и кабели разных марок и в широком ассортименте сечений, все же, при монтаже проводки могут появиться ситуации, когда кабель подходящего сечения завершился, и нет способности его оперативно приобрести. В данном случае схожую делему можно решить 2-мя способами:

• поменять схему электроснабжения, тем перераспределить нагрузки в магистральных и групповых электрических цепях;
• применять провода и кабели наименьшего сечения, но включить их параллельно, прокладывая на участке монтируемой цепи в несколько линий (две, три и т.д.).

Принципиально! При использовании кабеля наименьшего сечения, чем нужна согласно расчётной схеме, суммарное значение сечений прокладываемых жил должно соответствовать сечению расчётной жилы.

Электрические провода и кабели делятся по типу изоляции и токоведущей жилы, что определяет возможность их применения для различных типов электропроводок

Как избрать марку кабеля для домашней проводки

При выборе марки кабеля для выполнения электромонтажных работ главным документом, на основании которого можно выполнить верный выбор, являются «Правила устройства электроустановок», раздел 2 «Канализация электроэнергии».

Принципиально! В текущее время для электрических проводок жилых построек разрешены к монтажу только провода и кабели с медными жилами.

Общими аспектами выбора кабеля для домашней проводки будут такие характеристики:

1. Метод прокладки – сокрытая либо открытая.
2. Материал строй конструкций, по которым будет осуществляться прокладка,− горючий либо не горючий.
3. Класс помещения по злости среды – мокроватые, пожароопасные, взрывоопасные.
4. Метод крепления к строительным конструкциям – скобки и лоток, трос и кабель-канал, также остальные варианты.
5. Сечение токоведущей жилы.
6. Надёжность производителя.
7. Цена.

Провода и кабели, рекомендованные для домашней проводки

Метод прокладки по строительным конструкциям, их типам и марка кабеля (провода) регламентированы ПУЭ, как и требования к проводкам в помещениях разного типа, а вот о методе крепления проводов и кабелей нет жёстких требований. По этому показателю каждый юзер решает себе сам, какой провод ему лучше применять, поэтому как жёсткие марки (однопроволочные) легче подключать к электроустановочным изделиям и делать соединение в распределительных коробках, а гибкие (многопроволочные) – легче монтировать. Надёжность кабельной продукции впрямую связана с брендом производителя и, соответственно, отражается на её цены – чем известнее компания, тем дороже стоит предлагаемое к реализации изделие.

Кабельную продукцию можно приобрести у больших компаний, специализирующихся на электротехнической продукции, либо в хозяйственных магазинах шаговой доступности

Пользуясь выше приведёнными аспектами выбора, также руководствуясь требованиями ПУЭ, каждый юзер может без помощи других избрать марку кабеля либо провода, допустимую к использованию для определенного объекта – квартиры, дачи либо пригородного дома.

Расчёт сечения кабеля по мощности и току: как верно высчитать проводку

Вы планируете заняться модернизацией электросети либо дополнительно протянуть силовую линию на кухню для подключения новейшей электрической плиты? Тут понадобятся малые познания о сечении проводника и воздействии этого параметра на мощность и силу тока.

Согласитесь, что неверный расчёт сечения кабеля приводит к перегреву и недлинному замыканию либо к неоправданным расходам.

Очень принципиально провести вычисления на стадии проектирования, так как выход из строя сокрытой проводки и последующая замена связана со значительными издержками. Мы поможем для вас разобраться с тонкостями проведения расчетов, дабы избежать заморочек при предстоящей эксплуатации электросетей.

Дабы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили направленные на определенную тематику фото и видеоматериалы, дозволяющие наглядно осознать сущность рассматриваемого вопроса.

Расчет сечения по мощности потребителей

Основное предназначение проводников – доставка электроэнергии к потребителям в нужном количестве. Так как в обыденных критериях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет нужного сечения проводников и кабелей зависимо от общей мощности потребителей основан на длительном опыте эксплуатации.

Галерея изображений
Сечение кабеля — одна из главных величин в подборе его для устройства проводки

Сечение определяет, какой мощности ток способен проводить кабель без перегрева из-за превышения мощности

Основой кабеля является однопроволочная либо многопроволочная медная жила, которая в сечении может быть круглой, треугольной либо прямоугольной

Если в проводнике больше 2-ух жил, то они в большинстве случаев скручиваются. Номинальное сечение многожильных изделий представляет собой сумму сечений всех имеющихся жил

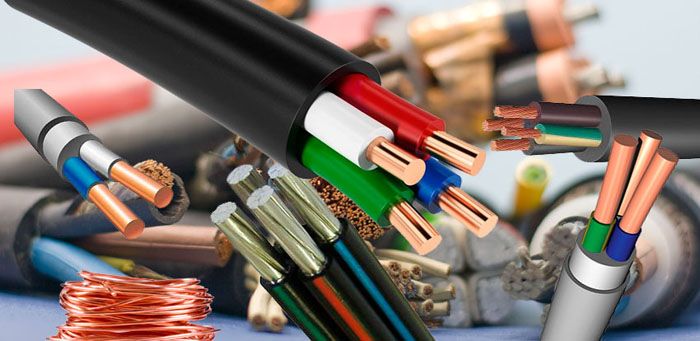

Разные виды кабеля для устройства проводки
Различная толщина у проводников для бытовой эксплуатации
Число жил в разных марках кабеля
Варианты многожильного кабеля

Общий ход вычислений начнем с того, что поначалу проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

• P – мощность всех потребителей, присоединенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив итог по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

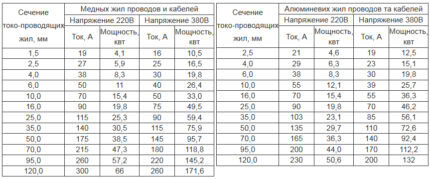

Сейчас предстоит выбор нужного сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда нужно выбирать в ближайшую огромную сторону (+)

Шаг #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность совместно с реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД, в полезную работу: механическую, термическую либо в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электрической плиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Устройства с реактивным видом нагрузки в состоянии копить энергию поступающую от источника, а потом возвращать. Происходит таковой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

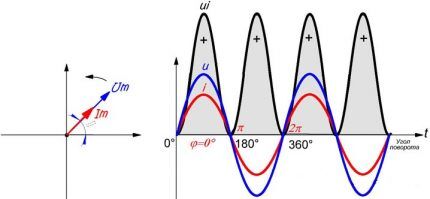

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Таковой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и предназначений, трансформаторы.

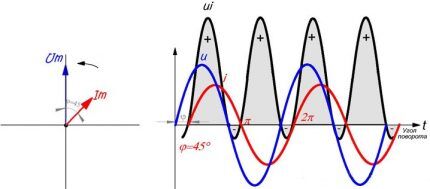

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает скопленную энергию назад источнику

Электрические сети построены таким макаром, что могут создавать передачу электроэнергии в одну сторону от источника к нагрузке.

Потому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонент.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности используют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Поэтому, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ отыскать не удалось, для подавляющего большинства электроприборов бытового предназначения cosφ можно принять равным 0,7.

Шаг #2 — поиск коэффициентов одновременности и припаса

K – безразмерный коэффициент одновременности, указывает сколько потребителей сразу может быть включено в сеть. Изредка случается, дабы все устройства сразу потребляли электроэнергию.

Маловероятна одновременная работа телека и музыкального центра. Из закоренелой практики K можно принять равным 0,8. Если Вы планируете применять все потребители сразу, K следует принять равным 1.

J – безразмерный коэффициент припаса. Охарактеризовывает создание припаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые изумительные и полезные электрические приборы. Ожидается, что к 2050 году рост употребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Шаг #3 — выполнение расчета геометрическим способом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм 2 .

Нередко бывает нужно выяснить, как хорошо высчитать сечение провода по поперечнику проволоки проводника.

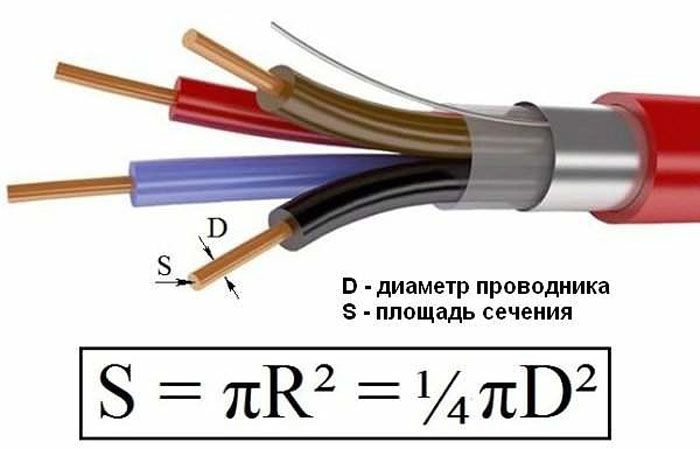

В данном случае есть обычная геометрическая формула для цельного провода круглого сечения:

S = π*R 2 = π*D 2 /4, либо напротив

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

• S – площадь жилы в мм 2 ;
• R – радиус жилы в мм;
• D – поперечник жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из огромного количества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D 2 /1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют наилучшую проводимость, чем цельные. Это обосновано особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, потому плотность рассредотачивания зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их упругость и механическая стойкость. Цельные провода дешевле и используют их в главном для стационарного монтажа.

Шаг #4 —рассчитываем сечение по мощности на практике

Задачка: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазовой сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в дальнейшем подключение дополнительных потребителей, в таблице представлены нужные мощности распространенных бытовых устройств (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место неизменных нововведений, не достаточно ли что, коэффициент припаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем наиблежайшее значение в таблице 1.

Наиблежайшим подходящим значением сечения жилы для однофазовой сети является медный проводник с сечением 4 мм 2 . Аналогичный размер провода с дюралевой жилой 6 мм 2 .

Для одножильной проводки малый поперечник составит 2,3 мм и 2,8 мм соответственно. В случае использования многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

На кухнях обычно сосредоточено наибольшее количество массивных потребителей электроэнергии и наименее "прожорливой" домашней техники

В ванных комнатах и совмещенных санузлах может также находиться впечатляющее количество электрического оборудования

Зависимо от мощности технической единицы ее питание осуществляется от общей либо отдельной силовой полосы. Расчеты выполняются для группы розеток, для потребителей отдельных линий подбирают согласно мощности

К розеточному блоку, запитанному одной силовой линией, можно подключать только маломощные приборы: миксеры, фены, кофемолки и т.д.

Подключение к отдельной силовой полосы требуют микроволновые печи, варочные поверхности и электродуховки

Нормальную работу стандартной стиральной машины должна обеспечивать отдельная силовая линия
Неотклонимой прокладки отдельной силовой ветки требуют холодильники и электрической плиты

В гигиенических помещениях отдельные полосы прокладывают для джакузи, электронных крышек биде, душевых кабинок
