Допустимые долгие токовые нагрузки на неизолированные провода зависят от критерий их эксплуатации, места их прокладки и т.д.
Приведенные данные созданы для медных (М), дюралевых (А) проводов, также более обширно распространенных сталеалюминиевых проводов марки АС сечением от 10 до 700 кв.мм
Неизолированные провода
| Сечение, кв.мм |
Марка провода |
Токовая нагрузка, A | |||||
| Вне помещений | Снутри помещений | Вне помещений | Снутри помещений | ||||
| Марка провода | |||||||
| M | A | M | A | ||||
| 10 | AC-10/1,8 | 84 | 53 | 95 | — | 60 | — |
| 16 | AC-16/2,7 | 111 | 79 | 133 | 105 | 102 | 75 |
| 25 | AC-25/4,2 | 142 | 109 | 183 | 136 | 137 | 106 |
| 35 | AC-35/6,2 | 175 | 135 | 223 | 170 | 173 | 130 |
| 50 | AC-50/8 | 210 | 165 | 275 | 215 | 219 | 165 |
| 70 | AC-70/11 | 265 | 210 | 337 | 265 | 268 | 210 |
| 95 | AC-95/16 | 330 | 260 | 422 | 320 | 341 | 255 |
| 120 | AC-120/19 | 390 | 313 | 485 | 375 | 395 | 300 |
| 120 | AC-120/27 | 375 | — | 485 | 375 | 395 | 300 |
| 150 | AC-150/19 | 450 | 365 | 570 | 440 | 465 | 355 |
| 150 | AC-150/24 | 450 | 365 | 570 | 440 | 465 | 355 |
| 150 | AC-150/34 | 450 | — | 570 | 440 | 465 | 355 |
| 185 | AC-185/24 | 520 | 430 | 650 | 500 | 540 | 410 |
| 185 | AC-185/29 | 510 | 425 | 650 | 500 | 540 | 410 |
| 185 | AC-185/43 | 515 | — | 650 | 500 | 540 | 410 |
| 240 | AC-240/32 | 605 | 505 | 760 | 590 | 685 | 490 |
| 240 | AC-240/39 | 610 | 505 | 760 | 590 | 685 | 490 |
| 240 | AC-240/56 | 610 | — | 760 | 590 | 685 | 490 |
| 300 | AC-300/39 | 710 | 600 | 880 | 680 | 740 | 570 |
| 300 | AC-300/48 | 690 | 585 | 880 | 680 | 740 | 570 |
| 300 | AC-300/66 | 680 | — | 880 | 680 | 740 | 570 |
| 330 | AC-330/27 | 730 | — | — | — | — | — |
| 400 | AC-400/22 | 830 | 713 | 1050 | 815 | 895 | 690 |
| 400 | AC-400/51 | 825 | 705 | 1050 | 815 | 895 | 690 |
| 400 | AC-400/64 | 860 | — | 1050 | 815 | 895 | 690 |
| 500 | AC-500/27 | 960 | 830 | — | 980 | — | 820 |
| 600 | AC-600/72 | 1050 | 920 | — | 1100 | — | 955 |
| 700 | AC-700/86 | 1180 | 1140 | — | — | — | — |
Примечание: Долгие токовые нагрузки одинаковы для проводов марок АС, АСКС, АСК и АСКП.
-
Статьи близкие по теме:
АС120 допустимый ток, провода марки АС допустимый ток, продолжительно допустимые токи АС, пропускной ток АС50, выбор сечения нагого провода ас, сечение кабеля по току, сечение провода по току, сечение кабеля по мощности, выбор сечения кабеля по мощности, расчет сечения кабеля по мощности, сечение провода по мощности, сечение провода и мощность, таблица сечения проводов, расчет сечения кабеля, сечение кабеля от мощности, сечение кабеля и мощность, выбор сечения кабеля по току, выбор кабеля по мощности, сечение провода мощность, расчет сечения провода по мощности, расчет кабеля по мощности, таблица сечения кабеля, сечение провода таблица, расчёт сечения кабеля по мощности, выбор кабеля по току, таблица соотношения ампер киловатт сечение, медь сколько киловатт, допустимый ток АС проводов сечения
Допустимые токовые нагрузки кабелей
17 января 2018 k-igor
Фактически любая тема на блоге имеет свою предысторию. Вот и нынешняя тема появилась благодаря моему новенькому проекту. Невзирая на то, что тут ничего не будет нового, я все равно советую добавить данную статью в свои закладки и в случае необходимости стремительно отыскать подходящую информацию.
Дома, на работе и в моей сумке всегда лежит файл, в каком находятся распечатанные таблицы с допустимыми токовыми нагрузками кабелей по ГОСТ 31996-2012.
Но, так вышло, что по каким-то причинам я выложил данный файл из свой сумки, и когда я был на объекте он мне пригодился. Начал вспоминать, а есть ли у меня данная информация на блоге, дабы зайти через телефон и поглядеть допустимый ток для кабеля подходящего сечения? Оказалось – нету. А это очень принципиальная информация при выполнении проектов электроснабжения, также позволяет стремительно оценить примерное сечение кабельной полосы.
Лично я всегда продолжительно допустимые токовые нагрузки кабелей выбираю по ГОСТ 31996-2012.
Я считаю, таблицы продолжительно допустимых токов должны всегда находиться под рукою проектировщика либо энергетика, т.к. их можно сопоставить с таблицами умножения в арифметике. Это база проектирования электроснабжения и эксплуатации электроустановок.
Если вы уже исследуете кокой-либо мой курс, то данные таблицы можно отыскать в дополнительных материалах. Для юзеров 220soft в следующей рассылке в качестве приза добавлю готовые таблицы для распечатки, которые мерцают в моих видео.
Отличительная особенность моих таблиц в том, что там для выбора четырехжильных и пятижильных кабелей токи не надо множить на кф. 0,93. Такие таблицы в состоянии сделать каждый, потратив пару часиков времени =)

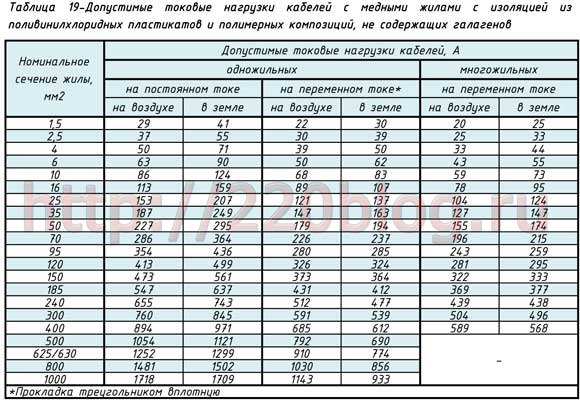

Таблица 19 — Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов:
Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов

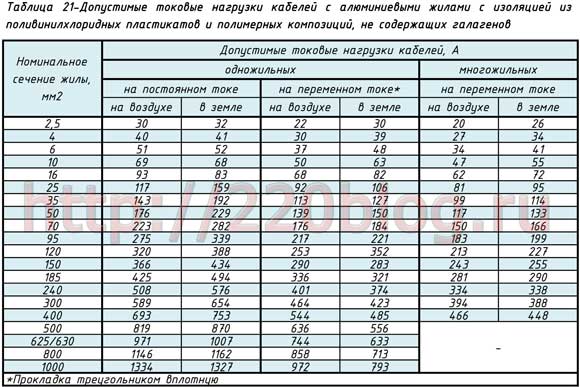

Таблица 21 — Допустимые токовые нагрузки кабелей с дюралевыми жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов:
Допустимые токовые нагрузки кабелей с дюралевыми жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов

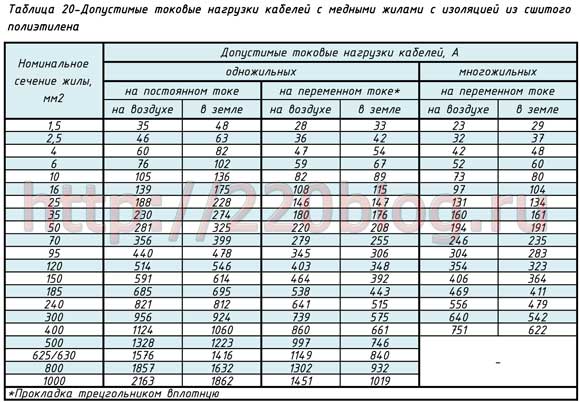

Таблица 20 — Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из сшитого целофана:
Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из сшитого целофана

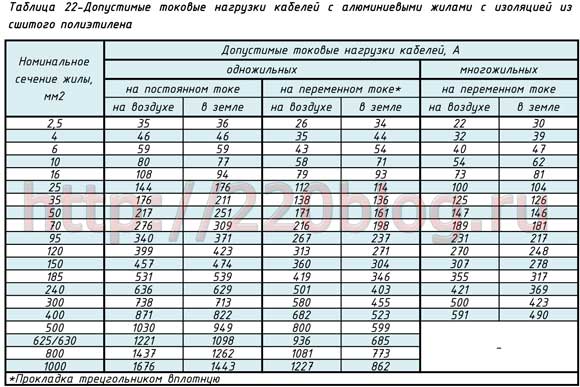

Таблица 22 — Допустимые токовые нагрузки кабелей с дюралевыми жилами с изоляцией из сшитого целофана:
Допустимые токовые нагрузки кабелей с дюралевыми жилами с изоляцией из сшитого целофана
Допустимый ток кабеля
Дабы верно провести проектирование электрической проводки, изучается длительно-допустимый ток кабеля. От корректности изготовленных расчетов зависит уровень безопасности жилья. Дабы разобраться в вопросе, стоит обусловиться с терминологией, проанализировать факты нагрева и свериться с таблицей расчета показателя раздельно для дюралевых и медных проводов.
Что такое длительно-допустимый ток кабеля
Если взять стандартный кабель с неплохой проводимостью и подключить его в сеть, он не проведет высочайший ток, так как есть связь с чертами. Так к огромным агрегатам подключаются толстые провода, а для игрушечного моторчика хватит тоненькой жилы. Электроустановка может быть запитана при учете следующих характеристик:
Проводник во время эксплуатации сталкивается с одной неувязкой — это нагрев. Допустимый ток — это величина, при которой кабель способен выдерживать нагрузку долгое время. Когда правило не соблюдается, следуют последствия:
- искрение;
- нарушение изоляции;
Принципиально! Также не следует забывать про возможность недлинного замыкания.
Причины нагрева
По ПУЭ длительно-допустимые токовые нагрузки кабелей не приводят к увеличению температур. К главным причинам нагрева проводников относят следующее:
- неверный установка проводки;
- неправильный подбор кабеля;
- не учтена подключаемая нагрузка.
Также стоит учесть природу электрического тока. Когда оборудование подключится к сети, по нему стремительно двигаются электроны. Вокруг появляется электрическое поле, потому процесс является контролируемым. В то же время на пути электронов стоит маленькая преграда — кристаллическая решетка металлов. Даже начинающие электрики догадаются, что она отличается высочайшей прочностью.
К сведению! Если поглядеть в микроскоп, молекулы размещены близко друг к другу. Когда частички проходят соединения, наблюдается выделение тепла.
Какой наибольший и малый длительно-допустимый ток
До того как устанавливать оборудование дома или на работе, стоит выяснить максимально-допустимый ток для медных проводов. Рассматривая варианты с резиновой изоляцией, показатель максимума доходит до 830 А. В случае применения медных жил показатель сокращается до 645 А. У некоторой продукции применяется железная защитная оболочка. По данной категории показатель равен 605 А.
Для вас это будет любопытно Опрессовка наконечников кабеля
Допустимая долгая токовая нагрузка вводного провода со свинцовой изоляцией 465 А. Когда электрик берет медный провод с оболочкой из целофана, параметр возрастает и равняемся 704 А.
Как верно высчитать
Допустимая нагрузка на кабель рассчитывается после определения сопротивления по формуле: R = Рот * L / S.
Если детально рассматривать каждый показатель, то сопротивление можно рассчитать, если взять удельное сопротивление, помножить его на длину провода и поделить на сеченые. Общее сопротивление, естественно, измеряется в Омах. Удельное сопротивление вносится в формулу: Ом * мм ^ 2 / м. Длина проводников должна быть в метрах, а сечение в квадратных метрах.
Дабы разобраться, лучше перейти к практике. Допустим, к компрессору нужно подключить провод, на столе имеется только дюралевая заготовка. Характеристики:
- сечение 10 мм²;
- длина 100 мм.
Для расчета сопротивления 0,028 множат на 100 и делят на 10, выходит 0,18 Ом. Дальше остается выяснить коэффициент утраты напряжения. Для этого применяется формула: Duo = I * R.
Направьте внимание! Утрату напряжения получится отыскать, если перемножить ток на сопротивление.
Таблицы допустимых токов
Таблица токовых нагрузок для различных типов кабелей отображена ниже. Прежде всего стоит посмотреть на распространённые варианты с медными жилами, которые применяются с резиновой изоляцией.

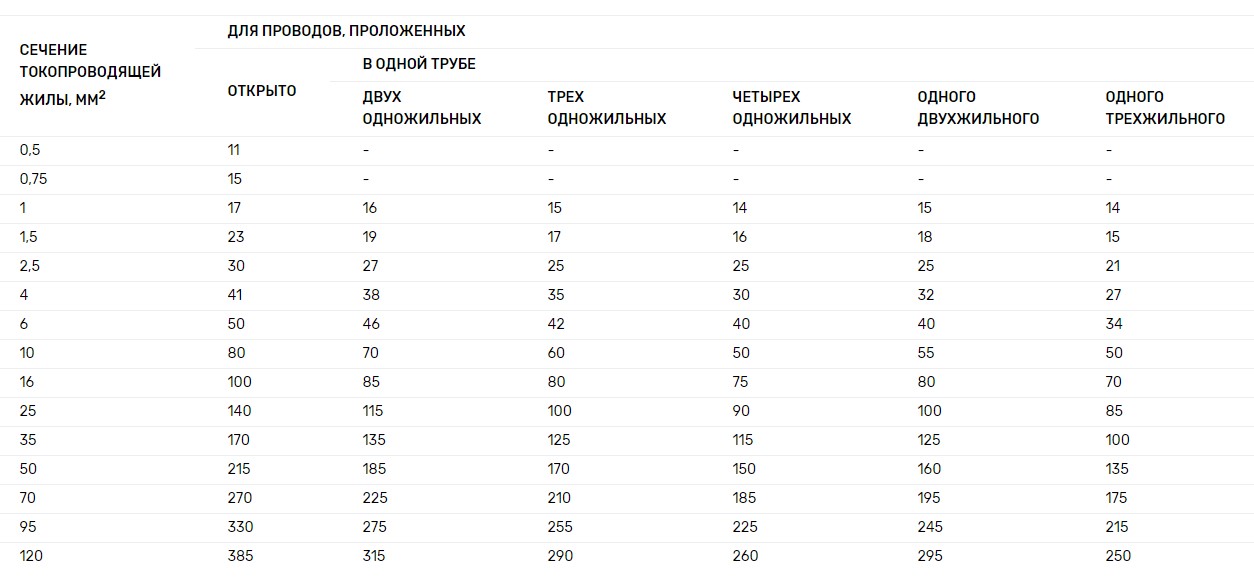

Верхний предел жил из меди
В случае с дюралевыми жилами данные несколько ниже, хотя применяется все та же резиновая изоляция.
Характеристики жил из алюминия

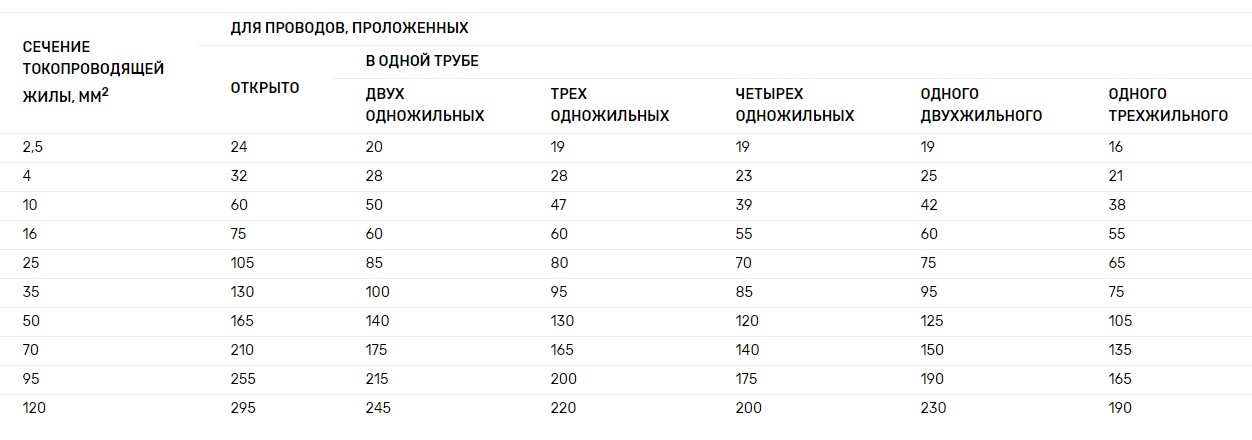

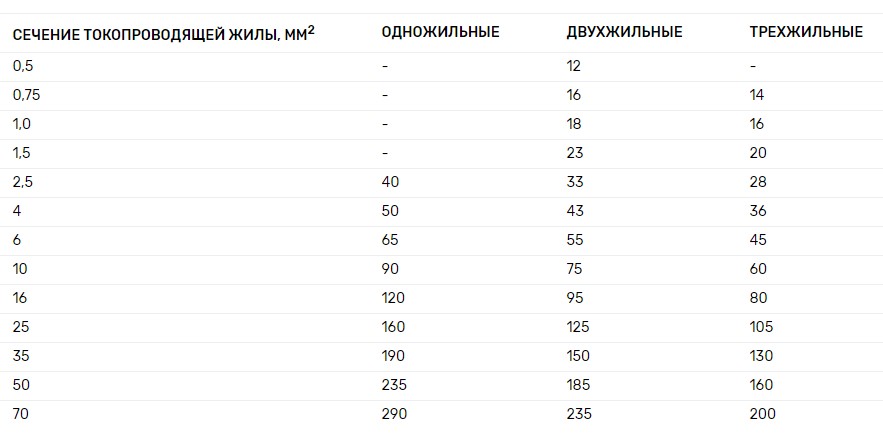

В строительной сфере интенсивно используются гибкие кабели с резиновой изоляцией. Данные о продолжительном допустимом токе отображены в таблице.
Верхний предел у гибких проводов
Если рассматривается электрифицированный транспорт, используются только провода с медными жилами. Показатель тока находится в зависимости от сечения.

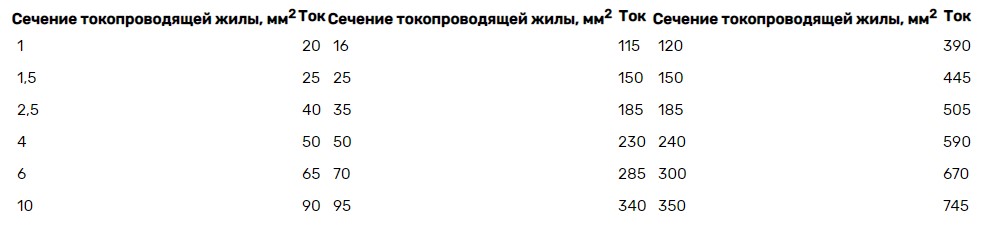

Номинальные характеристики по электрифицированному транспорту

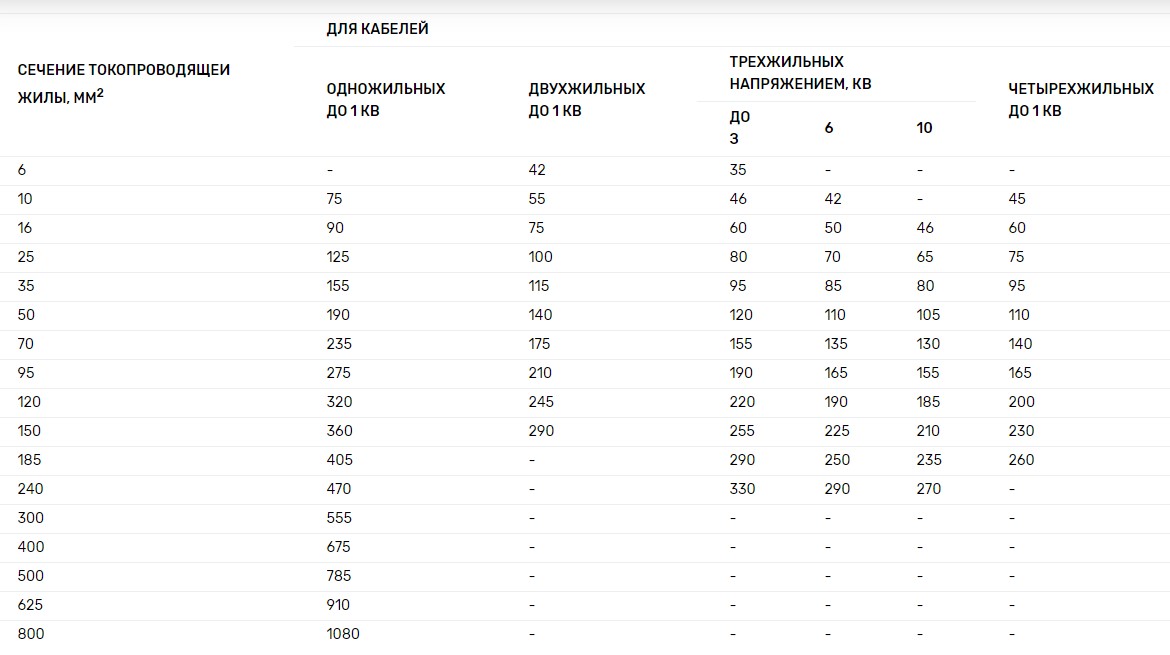

В земле принято прокладывать кабеля с картонной изоляцией. У них очень высочайший показатель допустимого тока, данные видны ниже.

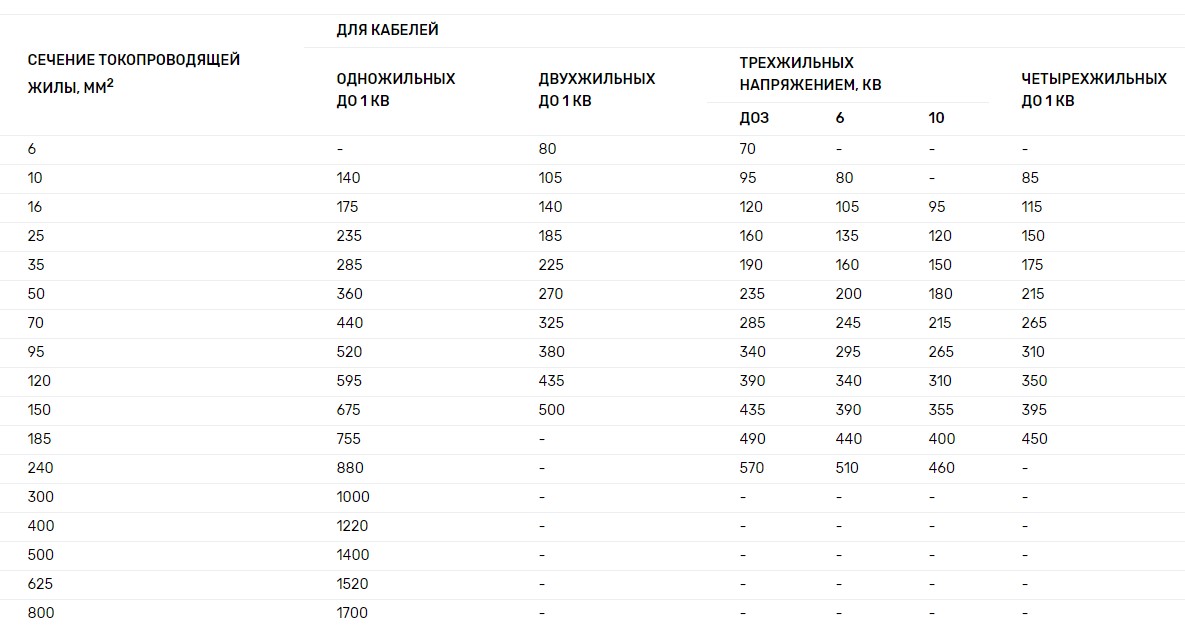

Допустимая нагрузка при картонной изоляции
Картонная изоляция также встречается у проводов, которые прокладываются в воздухе. Показатель предельного тока несколько ниже. Подобранные данные занесены в таблицу.

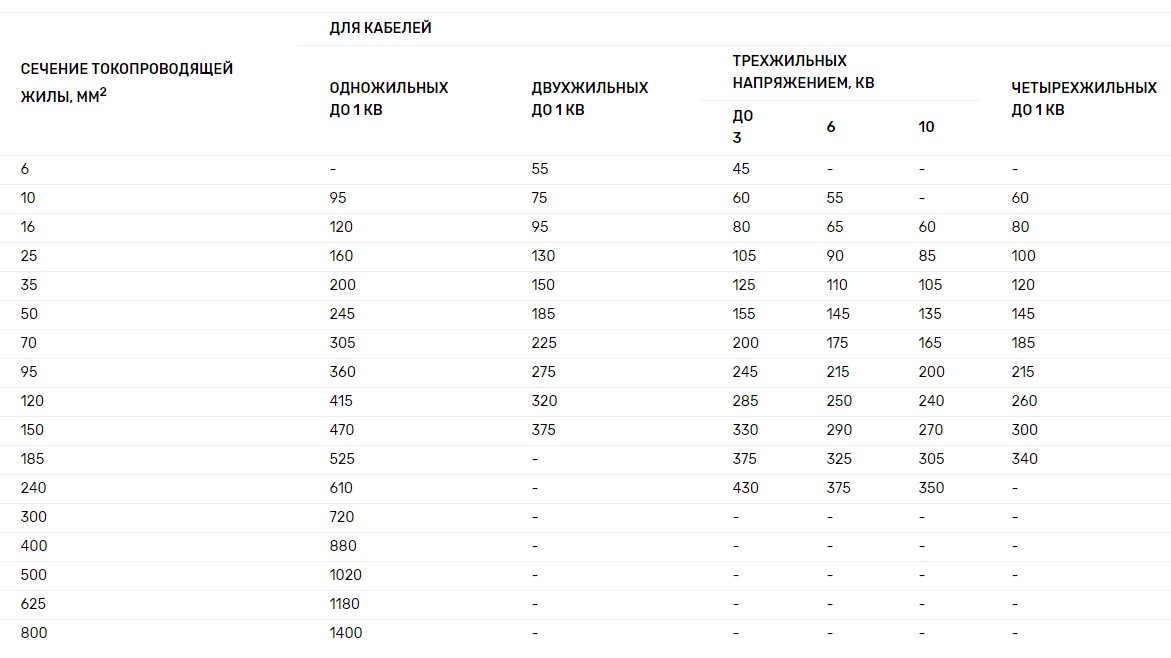

Характеристики проводов в картонной изоляции
В земельных траншеях дюралевый кабель готов к серьёзным нагрузкам. Параметр допустимого тока отображен в таблице.
Расчеты перегрузки для дюралевого кабеля
Если взять тот же дюралевый кабель и повесить в воздухе, ожидаемый параметр допустимого тока понижается.
Таблица перегрузки дюралевого провода в воздухе
Пластмассовая изоляция делает продукцию доступной, но не стоит возлагать на огромные характеристики сопротивления.
Для вас это будет любопытно Распайка веб кабеля

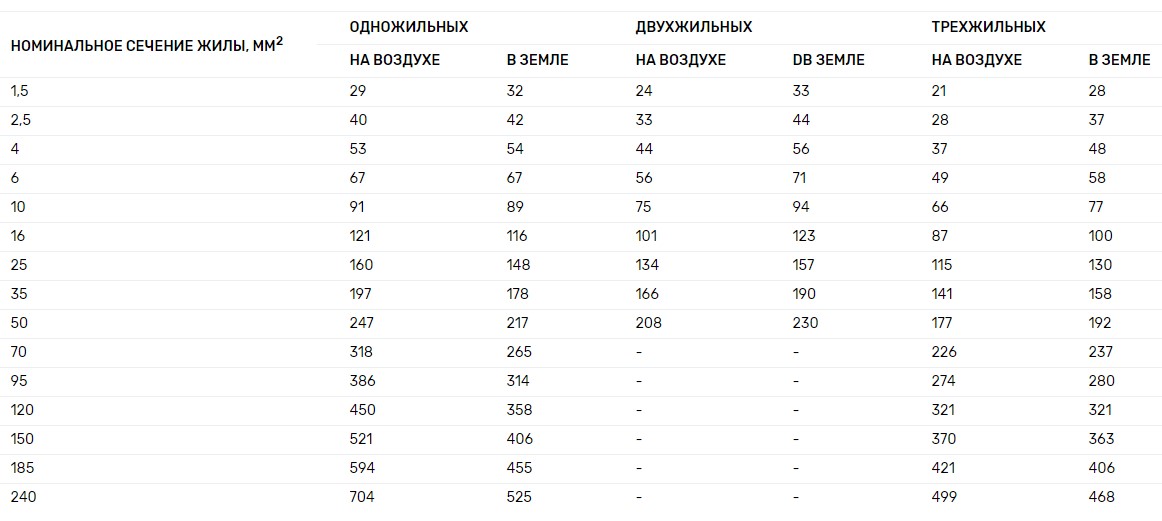

Пластмассовая изоляция
Если в пластиковую изоляцию поместить дюралевые жилы, то предельный ток максимум составит 515 А.

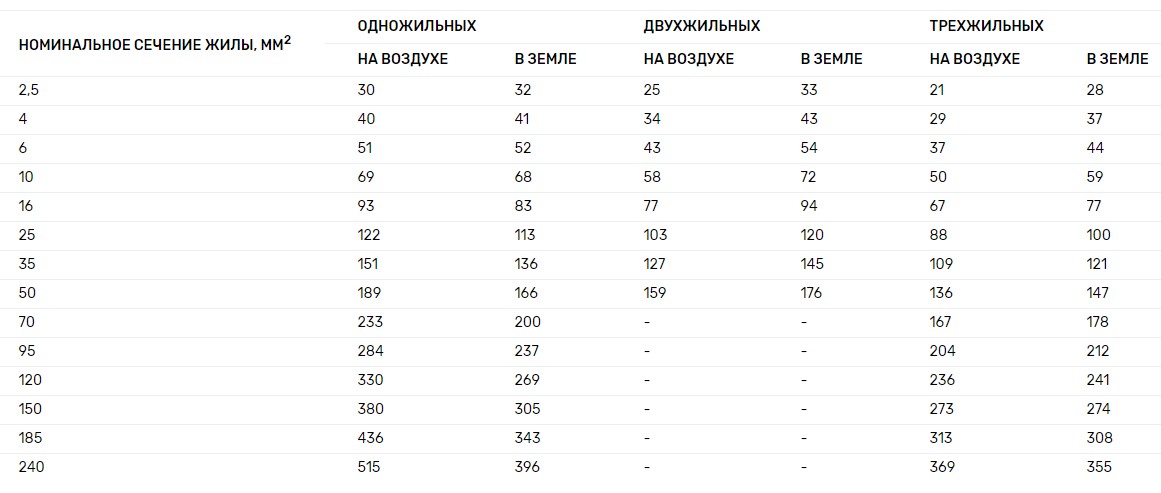

Характеристики нагрузки с пластмассовой изоляцией
При напряжении 6 кВ вышеуказанный дюралевый провод не готов к огромным нагрузкам.

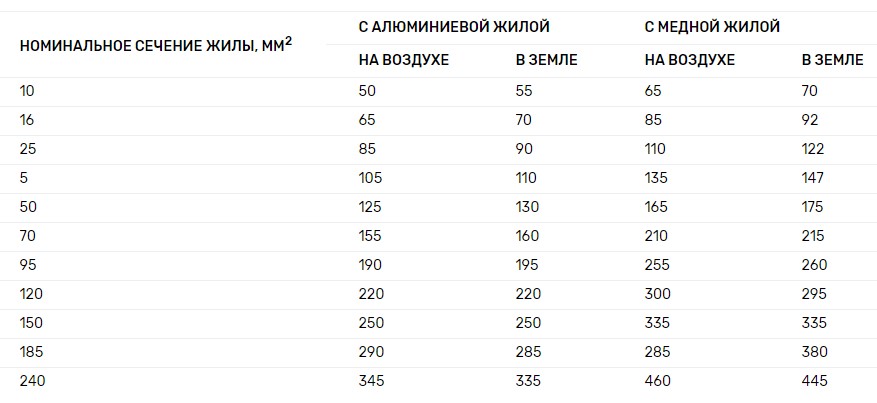

Перегрузки при напряжении 6 кВ
Выше рассмотрены таблицы максимально допустимых токов по нагреву кабеля и формулы расчета. Приведены варианты с различными жилами и изоляцией. По этим данным просто вычислить разыскиваемое, дабы не допустить КЗ.
