Светодиодный выключатель и светодиодные лампы

Светодиодные источники света являются современными, экономными и действенными. Для регулирования яркости и уровня освещенности в лампе есть особое устройство – диммер. Регулирование подсветки позволяет сберегать энергию и создавать разную атмосферу в помещении.

Механизм работы и конструкция

Диммер – это элемент, позволяющий плавненько поменять интенсивность искусственного освещения, включать и выключать лампочки, удаленно управлять светом. Регулировка осуществляется за счет конфигурации напряжения и, соответственно, мощности устройства. Это можно выполнить методом прибавления нагрузки – балластных резисторов, конденсаторов, дросселей. В светодиодных лампах регулировка делается при помощи диммеров.

Не к каждому светодиодному источнику света можно подключить диммер. Для размеренной регулировки освещения необходимы особые регуляторы либо устройства с ШИМ функцией. К лампочке принципиально подобрать верный регулятор, так как от его схемотехники будет зависеть качество конфигурации освещения.

Работает диммер по типу реостата. Напряжение либо ток изменяются в итоге конфигурации сопротивления. На данный момент интенсивно применяются полупроводниковые регуляторы – симисторы и динисторы, работающие по принципу ШИМ.

К преимуществам диммеров можно отнести:

• создание комфортабельного освещения в хоть какое время суток;
• экономия электроэнергии;
• надежность;
• плавное включение;
• можно управлять несколькими светильниками;
• увеличение срока службы осветительных устройств;
• легкость монтажа;
• возможность синхронизации с системой «умный дом»;
• создание уникальных зрительных эффектов.

Экономия электричества – это важное достоинство диммируемых устройств перед обыкновенными источниками света. При помощи регулирования уровня света лампа не будет пылать всегда на полную мощность и, соответственно, потреблять большой объем электроэнергии. Такое внедрение приводит и к повышению срока службы осветительного прибора.

• высочайшая цена;
• неверный выбор регулятора угрожает появлением дефектов;
• дешевенькие приборы могут вызвать помехи;
• чувствительность к завышенным температурам;
• маленький КПД в ночном режиме.

Регуляторы на 220 В и 12 В имеют конструктивные отличия. Простые механизмы, которые мастера в состоянии сделать в домашних критериях, делают функцию конфигурации интенсивности света. Современные модели имеют более широкий функционал – к примеру, функция «Сон», при которой яркость поддерживается на уровне 30% от полной. Также есть функция «доброе утро», когда интенсивность возрастает, либо «спокойной ночи», когда свет становится более приглушенным.

Используются регуляторы света в различных областях. В домашней подсветке, в маркетинговых щитах, в веселительных целях. Регулируемые лампы применяются в офисных светильниках ВГ СКУЛ 1200-36 Вт.

Диммеры являются принципиальной составляющей системы «умный дом». Принципиальной функцией регуляторов является система аварийного освещения. При работе от аккума либо батареи ресурс работы возрастает за счет уменьшения яркости.

Разновидности диммеров

Систематизация регуляторов делается по различным признакам: тип напряжения в цепи, вид управляющего сигнала, метод монтажа, выполнение.

По напряжению в сети регуляторы света можно поделить на две группы:

• для переменного напряжения 220 В;

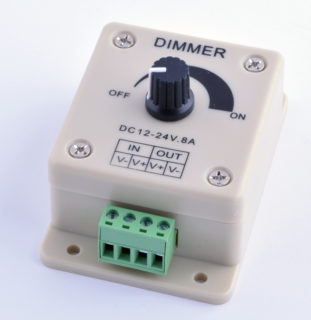

• для неизменного напряжения на LED ленту 12 В.

По виду управляющего сигнала различают диммеры для светодиодов:

По методу установки выделяется несколько типов:

• модульные, которые устанавливаются в специальную DIN рейку в распределительном щитке;
• выносные, которые устанавливаются в люстру;
• стенные, которые инсталлируются заместо выключателя.

По методу управления:

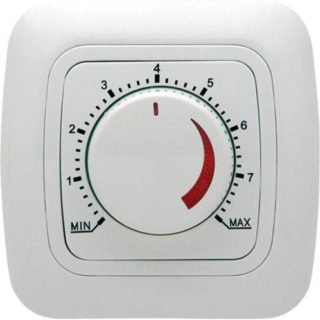

• поворотные – регулировка осуществляется при помощи ручки;
• клавишные – управление делается клавишами;
• поворотно-нажимные – регулирование делается при помощи нажатия на кнопки и поворота ручки;

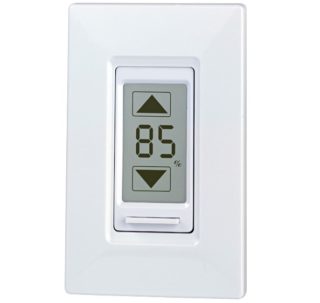

• сенсорные – модели с разными датчиками;
• дистанционные – управляются пультом через Wi-Fi, радиоканал либо инфракрасный порт.

Самыми дорогими являются сенсорные световые регуляторы. Это современные устройства, которые могут управляться голосовыми командами, движениями, хлопками.

Аспекты выбора

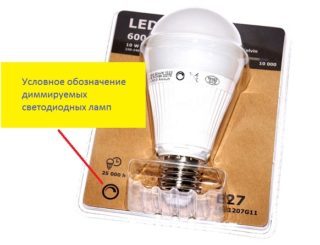

Светодиодные источники света могут быть регулируемыми и нерегулируемыми. Это необходимо учесть при покупке. Регуляторы должны выбираться с учетом следующих качеств:

• Возможность регулировки источника света. Нельзя ставить диммер на нерегулируемую светодиодную лампу. Это приведет к поломке, на которую не распространяется гарантийное сервис.
• Количество источников света, которыми будет управлять диммер. Для одной лампочки довольно приобрести регулятор низкого напряжения.
• Мощность лампочки и малый уровень нагрузки диммера. Для большинства регуляторов малая нагрузка составляет 20-45 Вт. Достигнуть таковой мощности можно при помощи 2-3 светодиодных ламп, присоединенных к сети 220 В.
• Общая нагрузка на устройства. Мощность диммера должна превосходить приблизительно на 30% общую подключаемую нагрузку.
• Напряжение. Для ламп нужен диммер, работающий с сетью 220 В, а для лент – на 12 В либо хоть какой ШИМ регулятор.

При выборе регулятора необходимо отдавать предпочтение испытанным известным брендам. К ним относятся Schneider Electric, Legrand, Makel, АВВ и другие. Плохой продукт неведомого происхождения может привести к поломке лампы. Также брать устройства необходимо в специализированных магазинах. Там торговец поможет с выбором диммера, даст советы по подключению и скажет об критериях гарантии.

Расчет наибольшего количества ламп

Общее число лампочек выбирается, исходя из предельной мощности диммера. Расчет делается с учетом типа помещения, вида ламп.

Для расчета необходимо поделить предельную величину регулятора на мощность одной лампочки. Приобретенное значение – это количество подключаемых источников света. В расчете при подключении к электросети 220 В наивысшую мощность светорегулятора необходимо поделить на 10, а потом опять поделить на нагрузку светодиодного источника.

Метод регулировки освещенности

Диммеры переменного тока различаются не только лишь исполнением, но и методом регулировки. К ним относятся:

• диммер с отсечкой по фронтальному фронту;
• с отсечкой по заднему фронту.

1-ые – самые дешевенькие и обыкновенные устройства. На нагрузку подается остаток полуволны, ее 1-ая половина срезается. При включении появляются помехи, которые могут помешать работе бытовых устройств. Такие диммеры применяются для особых светодиодных ламп. Осознать, подходит ли лампочка, можно по надписям на упаковке.

2-ой тип подходит под большее число ламп и работает без помех. Регулировка проводится лучше, но в определенном спектре не с нуля.

В отдельную группу выносятся осветительные приборы со интегрированной регулировкой яркости. Они имеют в собственном составе светодиодную матрицу, драйвер, пробирку и сам регулятор. Дополнительные диммеры устанавливать для таких осветительных устройств не надо.

Самостоятельная установка регулятора

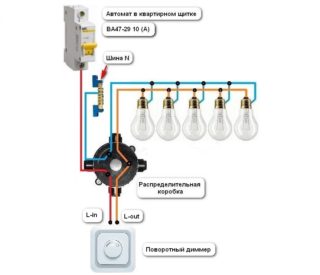

Установку диммера для светодиодных ламп 220 В можно выполнить без помощи других. Мастер обязан иметь малые познания в области электроприборов и соблюдать технику безопасности.

Пошаговый метод установки:

• Отключение электричества в доме. Проверка наличия напряжения при помощи индикатора.
• Исследование схемы диммера.
• Ослабление болтов, установка контактов регулятора в разъемы цепи. Принципиально не спутать провода и соблюдать их маркировку. Обычно белоснежный – это фаза, а синий подключается к нагрузке.
• Зажатие болтов после установки для обеспечения неплохого контакта.
• Установка диммера в подрозетник.
• Установка защитного корпуса и кнопки.

После можно включать электричество и тестировать собранную систему. По плавному изменению подсветки можно судить, что сборка проведена корректно.

Установка может некординально отличаться для различных типов диммеров и устройств от различных компаний. Непременно следует читать аннотацию, идущую в комплекции.

Вероятные ошибки при монтаже

Установка диммера не вызывает трудности, но новенькие могут допустить ряд ошибок. К обычным дилеммам относятся:

• внедрение светорегулятора при завышенных температурах – лучшая предельная температура составляет 27-30 градусов;
• нагрузка должна составлять более 40-45 В, по другому падает срок службы диммера и лампы;
• неверный выбор диммера под определенную лампочку;
• внедрение регулятора для LED ленты в лампе и напротив.

Последние 2 ошибки являются самыми распространенными. До монтажа необходимо убедиться, что диммер подходит под лампочку, и только после чего начинать установку.

Самостоятельное изготовка диммера

Простой регулятор можно собрать своими руками. Для этого будет нужно:

• неизменный и переменный резисторный элемент;
• неколярный конденсатор;
• симистор;
• медный провод;
• динистор;
• текстолитовая плата;
• паяльничек.

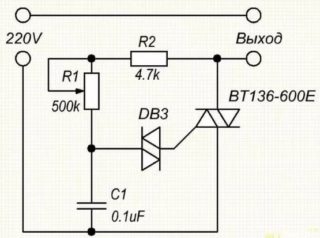

Все электронные составляющие необходимо установить на плате по схеме диммера: при поступлении тока с резисторного элемента на конденсатор будет происходить зарядка и подаваться напряжение на лампу. Составляющие необходимо соединить между собой с помощью пайки. На плате необходимо выполнить отверстия, которые будут служить в качестве выводов. После сборки необходимо провести тестирование собранного диммера.

Почему при выключенном выключателе может светиться светодиодная лампа

Светодиодные осветительные приборы быстро завоевывают рынок светотехнического оборудования за очевидным преимуществом. У обычных источников света конкурентноспособные преференции отсутствуют. Но некоторые обладатели LED-светильников столкнулись с противной ситуацией – после размыкания контактов выключателя устройство продолжает светиться не в полный накал либо мигать. С этим явлением можно и необходимо биться, но прежде всего нужно узнать причину.

Почему светодиодные лампы могут меркло светиться после выключения

В базе этой противной ситуации лежит способность светодиодов светиться даже при маленьком токе (хоть и не в полный накал). А вот предпосылки появления этого тока при разомкнутом выключателе могут быть различными.

Выключатель с LED индикатором

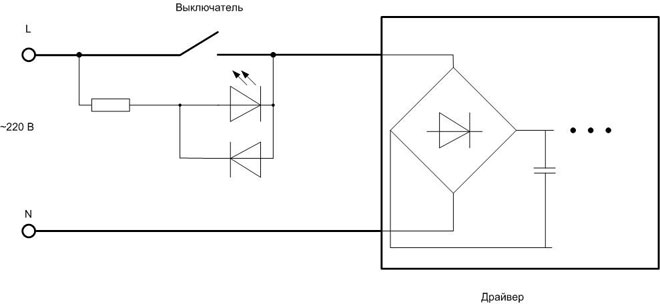

В быту популярностью пользуются выключатели со светодиодной (либо галогенной) подсветкой. При использовании вместе с лампами накаливания такие коммутационные элементы не делают заморочек. Маленькой ток, нужный для зажигания подсветки, ограничен резистором, и его очевидно недостаточно для свечения классической лампы. Другое дело светодиодные осветительные приборы. Маленький ток может заряжать входной конденсатор электронного драйвера. Накапливая заряд и, временами разряжаясь через схему, конденсатор может вызывать вспышки светодиодов. Если в лампе использована схема с балластным резистором, тока может хватить для мерклого свечения LED.

Неисправность электрической проводки

Свечение при разомкнутом выключателе может быть вызвано токами утечки в сети. При старении изоляции утечки могут показаться в любом месте и вызвать возникновение напряжения в самых внезапных точках. При всем этом появляются маленькие токи, но они в состоянии вызвать слабенькое свечение LED-осветителей.

Воздействие емкостных связей

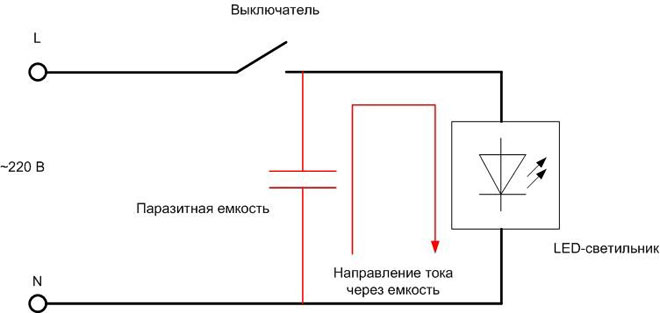

В некоторых случаях утечка происходит средством емкостной связи. Одну обкладку конденсатора образует фазный либо нулевой провод. Другую – проложенный вблизи провод, заземленный железный элемент (арматура), сырая стенка либо перекрытие и т.п. При помощи мегомметра эту делему найти трудно – он работает с неизменным напряжением.

Читайте также: Схемы подключения светодиодных лент к сети 220 В и методы соединения лент между собой

Емкостная связь между фазным и нулевым проводом может сделать делему, если на нулевом поводе находится маленькое напряжение. Это обыденное явление, его предпосылкой служит непропорциональность нагрузок по фазным проводам. Тогда при разрыве фазного провода выключателем, через ёмкость между проводкой 1-го осветительного прибора возникнет маленькой ток, которого будет довольно для зажигания LED.

Также вероятна неувязка наводок. Если параллельно фазному либо нулевому проводу неподалеку и на продолжительном протяжении проложен другой проводник, нагруженный на сильную нагрузку, то протекающий по нему ток делает приметное электромагнитное поле. Оно может индуцировать достаточный ток в линиях, расположенных вблизи.

Низкое качество светодиодной лампочки

Если для освещения использованы дешевые лампочки неведомых производителей из Юго-Восточной Азии, то низкое качество производства также может быть предпосылкой несанкционированного свечения:

• низкое качество изоляции вызывает утечки снутри самого осветительного прибора;
• для стабилизации рабочего тока LED используются удешевленные технические решения, которые могут стать предпосылкой заморочек.

Фантазию изготовителя в этом направлении предсказать нереально. При единичной покупке таковой устройство просто выявить при первичной проверке. В случае обнаружения недостатка можно отрешиться от приобретения. Но эту делему можно упустить при покупке большой партии осветительных приборов (к примеру, для организации) – все приборы проверить нереально. Ну и недостаток может проявить себя не сходу.

Неверное подключение LED осветительного прибора

Цепь коммутации осветительного прибора может быть собрана ошибочно – при выключении может размыкаться не фазный проводник, а нулевой. При маленький утечке либо при наличии емкостной связи в цепи будут создаваться условия для протекания тока через светоизлучающие элементы. Это ситуация также небезопасна тем, что даже при разомкнутом выключателе элементы осветительного прибора будут находиться под напряжением сети. Это делает реальный риск поражения током при ремонте либо обслуживании системы освещения.

Как это плохо, что светодиодная лампа продолжает пылать после выключения

Несанкционированное свечение осветительного устройства делает ряд заморочек:

либо мерклое свечение может раздражать. В особенности, если LED-лампа применяется для освещения спален, гостиничных номеров и т.п.
1. Таковой режим существенно понижает ресурс недешевого устройства. Неизменное свечение, хоть и в ослабленном виде, уменьшает срок службы в два либо более раза.
2. Мерклый свет, вызванный утечками, индицирует о дилеммах с изоляцией проводки. И на это нужно направить внимание и принять меры, дабы предупредить развитие неисправности.

Читайте также: Как подключить люминесцентную лампу — схемы с дросселем и балластом

Потому при появлении задачи следует как можно резвее узнать причину появления свечения и убрать ее по способности стремительно.

Как убрать возникшую делему

Метод устранения неисправности находится в зависимости от её происхождения. В порядке перечисления обстоятельств в первой части обзора:

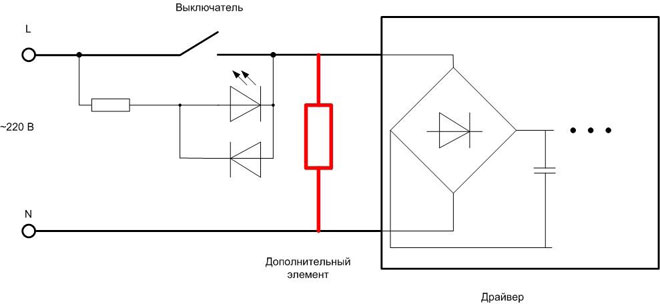

1. Самый обычной метод устранения свечения, вызванного протеканием тока через резистор подсветки выключателя, это удаление цепи. Если это неприемлемо, есть другой метод – подключить параллельно светильнику резистор сопротивлением несколько 10-ов килоом и мощностью более 2 Вт. Он ответвит часть тока на себя и не дозволит конденсатору заряжаться.

Ещё лучше заместо резистора подключить конденсатор ёмкостью менее 0,01 мкФ и напряжением более 400 В. Если лампы составляют параллельную группу, довольно 1-го дополнительного элемента на все лампы. Подключить его можно прямо на патроне – так удобнее. А еще можно поменять один LED-светильник из группы на лампочку накаливания.

1. Дабы продиагностировать проводку на предмет утечек, можно пользоваться мегомметром. Испытательное напряжение должно быть менее 500 В. При проведении измерений нужно отключить всех потребителей, также отключить вводной выключатель. Неувязка в том, что отыскать четкое место повреждения нереально. Подмене подлежит весь участок проводки, а если она сокрытая, то полная замена связана с серьезным ремонтом помещения.
2. Емкостные связи «лечатся» различными методами. Связь между фазным и нулевым проводом конструктивно понижается применением выключателя, разрывающего сразу оба проводника. 1-ая неувязка заключается в том, что такие выключатели в бытовом выполнении не выполняются, а созданные для производственных целей имеют нулевую эстетическую составляющую. Обойти это можно применением двухклавишного выключателя, неприметно соединив механически обе кнопки для одновременной коммутации. 2-ая неувязка в топологии прокладки. Нулевой провод к выключателю нередко не подводится, его придется перекладывать. Ну и разрывать нулевой провод не нужно из суждений безопасности. Но этот способ может сработать в почти всех случаях.

Читайте также: Что такое дроссель?

Следует осознавать, что часто делему емкостной связи не решить даже подменой проводки. Усовершенствованная изоляция нового провода только прирастит ёмкость паразитного конденсатора. Потому придется конструктивно поменять топологию прокладки проводов. Это недешево исходя из убеждений денег, издержек труда и времени. Может быть, дешевле будет отрешиться от LED-освещения в пользу лампочки накаливания до следующего полгого ремонта помещения.

1. Вопрос с низким качеством LED-лампы решается проще всего. Нужно испытать поменять осветительный элемент устройством другого производителя. Рекомендуется направить внимание на продукцию ведущих глобальных изготовителей: Philips, Osram, Gauss, Feron и другие известные бренды. Если неувязка не с лампой, а с люстрой, можно попробовать поменять клеммники и внутреннюю проводку. В некоторых случаях это может посодействовать убрать утечки, возникающие из-за нехороший изоляции.
2. Некорректная фазировка исправляется переподключением фазного и нулевого провода. Выполнить это нужно в любом комфортном месте. К примеру, на клеммнике либо в распределительной коробке. Но непременно до выключателя освещения.

Неувязка свечения светодиодных ламп не относится к нерешаемым. Вопрос в правильной диагностике – тут ошибка может привести к неоправданным денежным и временным потерям.
