Высококачественное освещение играет важную роль в жизнедеятельности человека: оно регулирует не только лишь трудоспособность, но и оказывает влияние на настроение. В особенности с пришествием зимы, когда световой денек становится маленьким, так принципиально для неплохого самочувствия оснастить дом колоритными и удобными светильниками. В этой статье мне бы хотелось обсудить светодиодные осветительные приборы, раскрыть их достоинства, особенности выбора и подключения.

Достоинства светодиодного освещения

Перед тем, как я затрону тему выбора и подключения светодиодных осветительных приборов, обсудим главные плюсы применения данных устройств:

Долговечность. При 6 рабочих часах в день такие лампы в состоянии работать около 20 лет, при 10 часах – 10 лет, если же осветительные приборы применять без остановки, то они прослужат порядка 5 лет.
Экономичность. Сейчас такие устройства представляют собой самые экономные осветительные приборы. Характеристики молвят сами за себя – 70% сэкономленной электроэнергии. В особенности светодиоды будут животрепещущи для огромных компаний.
Безопасность для экологии. Светодиодные приборы не содержат внутри себя вредных для здоровья веществ в отличии, к примеру, от ртутных аналогов. По этой причине они не нуждаются в неизменной подмене либо особенных растратах на утилизацию.
Устойчивость к температурным либо другим перепадам. Конструкция устройств позволяет им по большей части не чувствовать перепады напряжения и температурные колебания. Не считая того, выбирая данные устройства, вы исключаете риск перегрузки электросетей, ведь светодиодам нужно порядка 0.5 – 1.0 А. Температурная устойчивость также на высоте, так как осветительные приборы можно применять при температуре от минус 70 до плюс 40°С.

Контрастность и цветопередача. Эти аспекты позволяют для вас обеспечить желаемую безопасность для здоровья при эксплуатации устройства.
Не плохое качество света. Световой поток светодиодных ламп больше всего походит на естественное освещение, что, в свою очередь, более нормально для работы и учебы.
Крепкость. Конструкция светодиодных ламп дает им высшую стойкость к износу, также неплохой уровень защиты от разных наружных негативных процессов. Это качество позволяет применять светодиоды в экстремальных зонах и на участках с завышенной пожарной угрозой.
Гарантия. Так как светодиодные устройства имеют достаточно большой срок эксплуатации, многие производители предоставляют гарантии на 6-12 лет. Эта присваивает еще более спокойствия при выборе светодиодов.

Как избрать светодиодный осветительный прибор

Сейчас разглядим главные аспекты выбора светодиодных осветительных устройств:

Мощность. Чем больше характеристики потребляемой мощности, тем больше лампа будет растрачивать электричества. При всем этом стоит осознавать, что высочайшая мощность не всегда значит высшую яркость. Если вы желаете поменять лампу накаливания, для вас необходимо будет поделить ее мощность на 8.
Яркость света. Данный показатель, измеряемый в люменах, должен быть в районе 90-130 лм/вт. Учитывайте, что указание спектра в этом случае условно, на самих светильниках такое неприемлимо. Производитель должен указывать конкретное число люменов.
Мигание света. Числовое отображение этой свойства не должно превосходить 1%, а лучше, дабы его вообщем не было. Мигание света способно навредить вашему зрению. Потому обращайте внимание на этот параметр при выборе осветительного прибора для дома либо кабинета.
Дабы понизить возможность покупки бракованного продукта, уточняйте у торговца наличии сертификатов свойства продукции. Производитель должен гарантировать тестирование каждого выпускаемого осветительного прибора перед конкретной отправкой.

Для вас могут понадобиться

Исключительно в супермаркете

Как подключить светодиодный осветительный прибор

Условно разделим способы установки на три типа. Любой из них предполагает свои плюсы и минусы.

Последовательное подключение осветительного прибора

Применяется для экономии длины кабеля в помещениях с низкими требованиями к свету. При монтаже пригодятся несколько двойных либо тройных проводов. Помните, что лучше не соединять в одну цепь больше 6 лампочек, так как это может привести к тусклости итогового освещения. Минус выбора такового способа заключается в том, что при неисправности для вас будет нужно проверить каждую лампочку.

Особенных заморочек таковой метод вызвать не должен. Необходимо провести фазу от выключателя к первому светильнику, после этого от первого переключателя кабель проводится к следующему светильнику. К последнему светильнику следует подвести ноль, опущенный от коробки рассредотачивания.

Параллельное подключение осветительного прибора

Данный метод применяется несколько почаще, ввиду его практичности. В таком случае любой из осветительных приборов будет таким броским, каким заявляет его производитель. Недочет же заключается в том, что необходимо будет издержать еще больше времени и проводника.

Для воплощения этого способа для вас следует протянуть кабель от распределительной коробки через выключатель, при всем этом по очереди соединяя его с каждым осветительным устройством. Обрежьте кабель после первого осветительного прибора и прокладывайте его к следующему, пока не удостоверьтесь, что все приборы соединены в сеть. Достоинство такового метода разумеется – при неисправности 1-го осветительного прибора сеть продолжает исправно работать.

Лучевое подключение осветительного прибора

Пожалуй, самый непростой и накладный способ. С каждым устройством кабель нужно соединять раздельно. Но, это более неопасный и верный исходя из убеждений электромонтажа метод.

От щитка рассредотачивания следует провести проводник в центровую часть помещения, а уже оттуда к каждому из ваших осветительных приборов. После чего необходимо провести одножильные провода к нулю и фазе. Не забудьте также проложить эти провода к каждому светильнику.

Итак, из всего, что было сказано, вы сможете выполнить несколько принципиальных выводов. Во-1-х, светодиодные лампы имеют ряд очень значимых преимуществ, которые и выделяют данные приборы посреди других. Во-2-х, выбор светодиодных осветительных приборов не представляет ничего сложного, если знать некоторые аспекты. Обращайте внимание не на оформление упаковки, а на определенные данные и свойства. И в конце концов, в-3-х, перед тем, как браться за подключение осветительных приборов, обмозгуйте все шаги, дабы не ошибиться. Зная вышеизложенную информацию, вы можете подобрать и подключить более лучший вам осветительный устройство, который поможет для вас в любом начинании.

Как подключить светодиодный осветительный прибор к 220 В: схема и правила

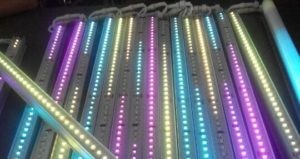

Осветительные лед-элементы крепко вошли в быт современного человека – их используют и как подсветку, и как главные источники света в жилых помещениях.

В отличие от обыкновенной лампочки накаливания они потребляют в разы меньше электроэнергии и при всем этом в состоянии работать несколько 10-ов тыщ часов попорядку.

Но есть некоторые аспекты в их установке.

Потому разглядим, как своими руками подключить стандартный светодиодный осветительный прибор к бытовой сети с напряжением в 220В, какие виды схем можно применять, какие виды ламп используются и каковы их особенности.

Подключение осветительных приборов на 220 В

В отличие от стандартной лампы накаливания, светодиодный осветительный прибор просит питания только неизменным током. Потому дабы подключить его от бытовой сети в 220В нужна особый преобразовательный блок. Приборы, выпускаемые современными производителями, рассчитанные на таковой номинал, имеют в собственном составе преобразователь, потому их можно включать впрямую в розетку.

Есть три метода, как подключить светодиодный осветительные приборы к бытовой сети в 220 В:

У каждого из них есть свои особенности монтажа, плюсы и минусы в применении в разных критериях и технические характеристики. Разглядим их тщательно.

Последовательный

Последовательная схема подключения стандартных светодиодных ламп, созданных для сети в 220В, подразумевает соединение всех осветительных приборов между собой одним проводником. Сущность в том, что в начало этой цепочки подается фаза, а к ее концу – ноль. Таким методом она замыкается и любой из устройств работает в общей системе.

Преимущество такового последовательного подключения заключается в способности значительно сберечь на проводке. Для соединения всех осветительных приборов нужна одножильный провод, а если в сети 220В применяется заземление, то двужильный, заместо трехжильного кабеля. Недочет – если одна из люстр перегорит, выключится вся схема, и будет нужно поиск вышедшего из строя элемента для его ремонта либо замены.

Метод последовательного подключения светодиодного осветительного прибора:

Выполнить установка осветительных приборов в согласовании с планом.

Подключить электроприборы освещения проводкой по последовательному методу.

Подвести жилу с фазой от выключателя к первой люстре.

Проложить и от распределительной коробки нулевой проводник к последнему осветительному устройству.

Проверить надежность и корректность всех соединений проводки, окончить установку электрического оборудования.

Подключить напряжение сети 220В, проверить исправность устройств.

Фазный провод к выключателю и нулевой к последнему светильнику в схеме может подходить как впрямую от электрощитка, так и от наиблежайшей распределительной коробки.

При выборе последовательного способа следует учесть общее рассредотачивание напряжения на каждый источник света. По этой причине в такую систему не ставят более 6 осветительных приборов, так как яркость их будет существенно понижаться.

Принципиально! Нельзя путать правило подключения фазы и нуля в выше приведенном способе. Если подсоединить к последнему устройству фазу, а от выключателя ноль, то вся схема осветительных приборов будет находиться под напряжением 220В, что далековато не неопасно в бытовых критериях!

Параллельный

В отличие от вышеперечисленного варианта, параллельная схема просит подключать к каждому светодиодному светильнику два проводника – фазу и ноль (либо три, если есть заземление) от сети 220В. Недочетом этого метода является завышенный расход кабеля либо провода. С другой стороны – каждый устройство освещения будет проявлять заявленную изготовителем световую силу.

Читайте также Таблица сопоставления светового потока светодиодов и ламп накаливания и другие характеристики эффективности освещения

Дабы подключить светодиодный осветительный прибор по параллельной цепочке от 220В, необходимо делать следующий ряд действий:

Выполнить установку всех осветительных устройств по ранее разработанной планировке.
Подвести к первому фонарю провод от выключателя с фазой, потом от этого проводника подвести к следующему и т. д. – до последнего.
Аналогичным образом от распределительной коробки необходимо подключить нулевую жилу и, если есть, заземляющий проводник.
Фаза к выключателю и ноль и земля к светильникам подводятся или от распредмодуля, или от электрощитка.
Окончить монтажные процедуры, проверить корректность и надежность собранной электросхемы.
Включить сеть 220В и проверить работоспособность установленных устройств.

Если в одном помещении существует несколько многофункциональных областей, устанавливать светодиодные осветительные приборы лучше группами. Для этого нужно подключить их через двух- либо трехклавишный выключатель.

Лучевой

Лучевое подключение – это личная разновидность параллельной системы. Дабы подключить светодиодные осветительные приборы этим методом, нужно в центр расположения устройств (к примеру, когда они расположены по периметру зала) подвести кабель. Дальше от распредмодуля к каждой люстре либо их группе подводится провод с фазой, нулем и, если нужна, землей.

Читайте по теме: Почему холодильник не холодит предпосылки

Сначала головного кабеля устанавливается выключатель для управления группой осветительных приборов. Если планируется управлять каждой из них раздельно, схема значительно усложняется – добавляются проводники, выключатели. В случае, когда нужно поменять яркость, время и цвет, в систему также можно монтировать диммеры.

Особенности подключения ламп на 12В

Дабы верно подключить светодиодные осветительные приборы с рабочим номиналом в 12В к сети с напряжением в 220В, нужно учитывать несколько причин:

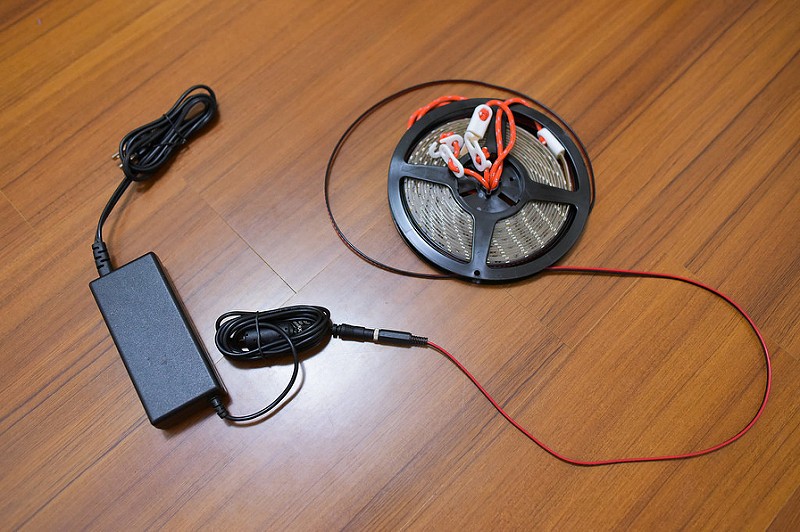

Бытовой ток имеет переменное значение, для низковольтовых лед-элементов нужен неизменный. Потому сначала схемы будет нужно установить особый трансформатор.
Перед покупкой модуля, понижающего напряжение, нужно хорошо высчитать его мощность. Для этого подсчитывается четкое количество применяемых 12-вольтовых светодиодных осветительных приборов и их суммарная мощность. К примеру, если их количество будет 5 по 10 Вт любая, означает общая требуемая мощность приравнивается 50 Вт. При всем этом к расчетному значению непременно добавляется 20%-ый буфер. В этом случае это 10 Вт. Таким макаром, общая мощность трансформатора должна быть более 60 Вт.
При отсутствии довольно опыта не пробовать собрать понижающий модуль без помощи других. Для наибольшей безопасности и надежности лучше получать заводское устройство с гарантированными чертами и сроком службы.

Читайте также Светодиодная лента 3528: черта, разновидности, отличия от 5050

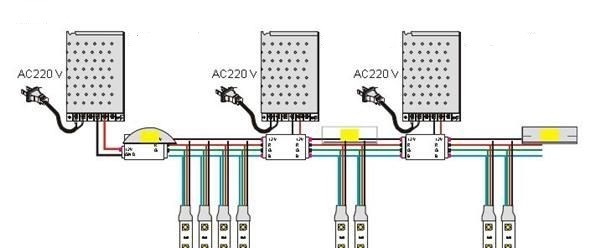

Подключить светодиодные осветительные приборы на 12В в сеть 220В можно по вышеперечисленным механизмам – параллельным и последовательным. В первом случае необходимо непременно применять понижающий и выпрямляющий трансформатор, так как на каждую лампу будет подаваться однообразное неизменное напряжение. Другое дело, когда все приборы соединяются вереницей.

Принципиально! Невзирая на то, что в низковольтовых лэд-элементах в последовательной схеме осуществляется рассредотачивание всего напряжения в сети 220В, значение тока остается переменным. Потому будет нужно установка выпрямителя. С его помощью на один конец цепочки светодиодных осветительных приборов будет подаваться плюс, на другой – минус.

Для тех, кто имеет неплохой опыт в радиотехнике, собрать понижающе-выпрямляющее устройство не представляет особенной трудности. Для того дабы подключить светодиодные осветительные приборы номиналом 12В к бытовой сети 220В, применяются две схемы:

Облегченная на гасящем конденсаторе.
Более размеренная с микросхемой.

1-ая доступная и обычная. Ее основной недочет – вероятная пульсация светового потока и неточные характеристики электронных компонент. 2-ая версия сводит недочеты вышеприведенной на нет. Но она более сложна в устройстве и дороже, но при всем этом более размеренна и надежна.

При выборе места монтажа трансформатора, выпрямителя и других электротехнических устройств нужно учесть влажность окружающей среды. Если их контакта с водой не избежать, лучше получать модели с влагозащищенным, герметичным корпусом.

Главные выводы

Подключить светодиодные осветительные приборы к бытовой электросети с напряжением в 220В можно по трем вариантам:

Последовательной.
Параллельной.
Лучевой.

Последовательный метод рассредотачивания ламп позволяет сберечь на проводке и уменьшить монтажные работы по ее укладке и восстановлению поверхности стенок. Его главный недочет – зависимость всех устройств друг от друга – если один перегорит, выйдут из строя все. Параллельная схема лишена этого минуса. Но платой за это является больший расход проводников и необходимость подключения к каждой люстре по две-три жилы.

Очередной плюс такового метода – возможность применять полную заданную светосилу лэд-элемента, чего не дает последовательная схема, где напряжение распределяется между всеми светильниками поровну. Лучевой способ – это разновидность параллельного, где все подсоединяемые фонари находятся приблизительно на равном расположении от центра – распредмодуля. Применяется, когда, к примеру, лампы необходимо установить по периметру потолочной поверхности.

В бытовую сеть на 220В также можно подключить светодиодные осветительные приборы на 12В. Но необходимо учитывать, что они рассчитаны на неизменный ток. Потому для последовательной цепочки будет нужно выпрямитель, а для параллельной в добавок понижающий трансформатор.

Светодиоды Как подобрать и установить светодиодный драйвер своими руками

Светодиоды Таблица сопоставления светового потока светодиодов и ламп накаливания и другие характеристики эффективности освещения

Особенности установки и подключения светодиодных осветительных приборов в натяжной потолок

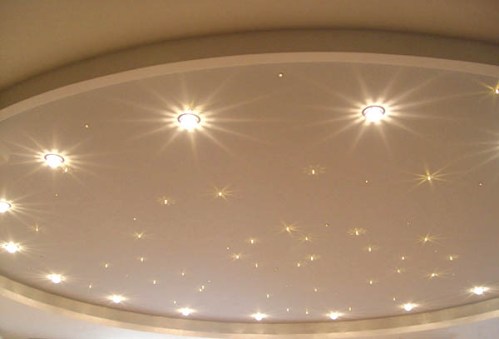

Затевая дома либо в кабинете отделку потолка, мы часто останавливаем свой выбор на натяжном потолке из ПВХ. И тут принципиально заблаговременно обусловиться с тем, какие осветительные приборы устанавливать и сколько их будет нужно. В этом смысле светодиодные точечные осветительные приборы выступают сейчас одними из более эконом решений в силу их высочайшей светоотдачи и долговечности.

Сперва, еще до установки натяжного потолка, прокладывают проводку под будущее освещение. Это делается согласно заблаговременно разработанной схеме: количество лампочек, их размещение, номинальная мощность. Но, есть в этом процессе свои особенности, тонкости и аспекты, о которых и речь пойдет дальше.

Избираем количество и мощность осветительных приборов

Количество светодиодных осветительных приборов выбирается исходя из площади и предназначения помещения, дабы получить достаточную освещенность, и с учетом ограничения по температуре нагрева ПВХ — она не должна превосходить 60°С. Это могут быть осветительные приборы на напряжение питания 12 вольт неизменного либо 220 вольт переменного тока, мощностью до 7 Вт каждый, на световую температуру от 2700 до 5100 К — от теплого комфортного домашнего до холодного голубоватого свечения.

Световой поток светодиодных источников света лежит в спектре от 80 до 120 Лм/Вт — на эти числа и стоит ориентироваться при выборе количества осветительных приборов персонально на вашу площадь. И хотя цена высококачественных светодиодных осветительных приборов выше чем у точечных осветительных приборов на галогенных лампах и на лампах накаливания, прослужат светодиоды в 10-ки раз подольше чем лампы других типов.

Итак, выбирают мощность осветительных приборов исходя из площади и высоты помещения, также в согласовании со вкусом владельцев. Нужен ли для вас броский свет либо растерянный приглушенный свет — каждый выбирает сам.

Но есть ориентировочные средние значения, оперевшись на которые выбор выполнить будет легче: для освещения квадратного метра площади детской, кухни, гостиной (ванной), спальни (прихожей), кладовки — принимают 5, 4, 3, 2 либо 1 ватт светодиодного света на квадратный метр, соответственно. Выбирая место расположения каждого осветительного прибора, смотрят, дабы свет не отражался там где не надо от мониторов, стекол мебели и телевизоров.

Разглядим таковой пример. Спальня прямоугольной формы имеет площадь 12,5 кв.м. Означает для получения применимой для спальни освещенности необходимо избрать наименьшую общую мощность светодиодов 12,5 * 2 = 25 Вт. Пусть стенки будут оклеены обоями со светло-зеленым рисунком, тогда и теплый свет 2700 К очень даже подойдет (если б потребовалось освещать элементы декора, то некоторые из ламп можно было бы выполнить холодными 4200 К).

Для нашего примера хорошим окажется выбор в пользу 6 штук 5 ваттных светодиодных точечных осветительных приборов, умеренно расположенных по всей площади потолка. Это могут быть осветительные приборы на напряжение 220 В со штыревым цоколем GU5,3 либо другие, подходящие под ваше межпотолочное расстояние (для светодиодных осветительных приборов межпотолочное расстояние обычно составляет от 5 до 6 см).

Если лампочки выбираются на напряжение 220 В, им не потребуются дополнительные устройства, но если напряжение питания 12 В, — нужно будет отвести особое место адаптеру с учетом его габаритных размеров.

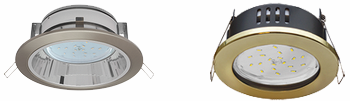

При выборе модели осветительных приборов вашей фантазии будет где разгуляться. И хотя принципных различий посреди них не настолько не мало, внешний облик вы можете избрать на свой вкус. Корпус осветительного прибора снаружи представляет собой кольцо с креплениями для распорных пружин. Светодиоды обычно установлены или на плате, или в патроне, закрытом рассеивателем либо открытом.

Где приобрести

Проводка для освещения и конкретно осветительные приборы

Выбирая провод для светодиодных осветительных приборов, исходят из их напряжения питания и мощности. Допустим, напряжение питания будет 12 вольт на избранные 30 ватт — 6 по 5 ватт, тогда для тока в 0,5 А на каждый осветительный прибор будет полностью довольно сечения 0,5 кв.мм — двужильные провода ПВС 2х0,5 будут идти от блока питания неизменного тока к каждому из 6 осветительных приборов. При параллельной же схеме включения выбирают сечение провода исходя из 0,2 кв.мм на каждый 1 ампер тока.

Когда мощность лампочек в светильниках и количество осветительных приборов рассчитаны, а места их расположения на потолке выбраны, приступают конкретно к монтажу проводки.

Провода укрепляют к базисному потолку дюбель-хомутами либо скобами с шагом в 50 см. Соединения проводов можно производить клеммниками, но идеальнее всего провода паять, а для изоляции мест соединения применять термоусадку либо в последнем случае ПВХ-трубки либо изоленту. Но мастера на практике в большинстве случаев применяют клеммники.

На навесной потолок жесткой конструкции (армстронг) осветительные приборы укрепляют так. В проделанное в потолке отверстие корпус осветительного прибора вставляется и закрепляется пружинными распорками: сжали руками пружины, воткнули осветительный прибор, отпустили пружины, — они расправившись втянули корпус осветительного прибора на место посадки. Провод присоединяется к патрону, патрон устанавливается на место — осветительный прибор зафиксирован на месте полностью бездвижно. Все.

Но если идет речь о натяжном потолке из ПВХ, то тут нельзя просто взять и установить осветительный прибор в отверстие — он будет своим весом деформировать полотно натяжного потолка. Нужно дополнительное крепление — платформа для точечного осветительного прибора.

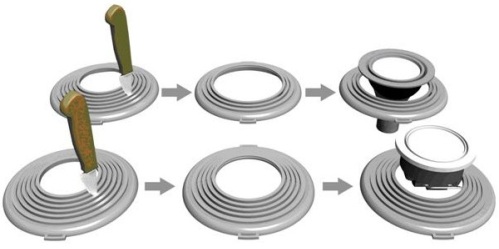

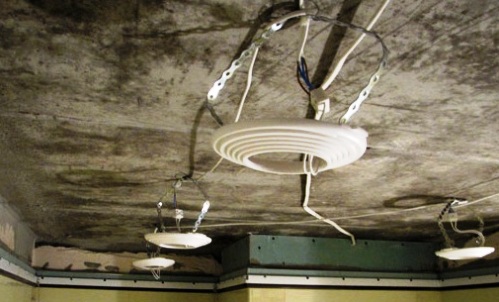

Универсальная платформа имеет форму ступенчатого кольца, внутренний поперечник которого подрезается самим мастером под размер данного осветительного прибора. Платформа крепится к базисному потолку на кусочек перфорированной железной ленты, так выходит вспомогательная жесткая опора для осветительного прибора.

Платформа прикручивается к железной ленте на шурупы. Осветительный прибор сейчас будет давить на опору, а не на нежное полотно ПВХ потолка. Когда посадочные места для осветительных приборов готовы и проводка смонтирована, — монтируют потолок, потом устанавливают на чистовую осветительные приборы.

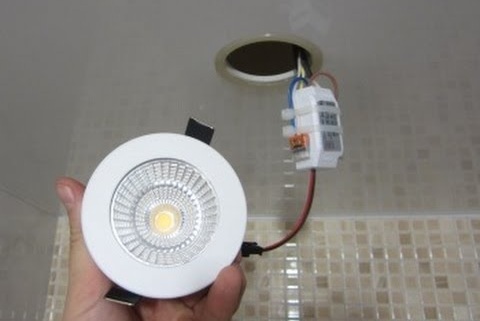

Установка светодиодного осветительного прибора нужно делать не просто аккуратненько, но до того как проделывать отверстие в ПВХ полотне, — непременно применять защитное пластмассовое кольцо. Это кольцо наклеивается на полотно натяжного потолка в месте предполагаемого грядущего отверстия, и только потом отверстие вырезается острым ножиком. Через отверстие патрон вытаскивается наружу, высота полотна подгоняется если необходимо, осветительный прибор крепится совместно с внешними декоративными элементами.
