Светодиодный осветительный прибор из ленты своими руками

Сейчас в почти всех домах можно повстречать светодиодное освещение. Это связано с тем, что светодиоды из всего имеющегося контраста осветительных устройств являются более желательными. Светодиоды владеют отменными чертами в плане освещения, также позволяют сберегать существенное количество электроэнергии. Потому они настолько нужны сейчас. Сейчас большей популярностью пользуется светодиодная лента как главный элемент осветительного устройства.

Необходимо подчеркнуть, что цена такового изделия будет несколько дороже, Потому не каждый человек может его приобрести, а вот выполнить своими руками – просто. Наша статья поможет для вас в этом начинании.

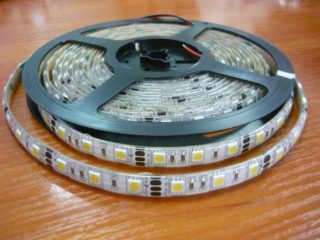

Светодиодная лента

Светодиодная лента представляет собой гибкую прорезиненную «печатную плату». На ней расположены токоограничивающие резисторы и бескорпусные светодиоды. Такая комфортная конструкция позволяет выполнить без помощи других осветительный прибор и установить его в хоть какое место. При всем этом устройство ленты позволяет делать разрезы на ней и делить ее на куски нужно размера.

Направьте внимание! Во избежание нарушения контакта между светодиодами, разрезать ленту нужно исключительно в специально предназначенных местах. Они помечены белоснежной линией.

После разреза, контакты на его месте нужно припаять к питающему проводу.

Также в строении светодиодной полосы имеется самоклеящаяся прослойка, позволяющая ее устанавливать в любом месте.
На сегодня данная продукция имеет разные варианты в плане установки светодиодов, отличающиеся по чертам светового потока. Самыми пользующимися популярностью моделями ленты на сей день являются изделия с питанием 12В.

Осветительный прибор из светодиодной ленты своими руками можно выполнить из любого ее формата (одно либо разноцветного типа). Главное при всем этом следовать аннотации сборки, также учесть особенности строения самой ленты.
Таковой самодельный осветительный устройство в большинстве случаев применяется не как основной источник света, как дополнительный. К примеру, его можно установить на десктоп, под низ подвесного шкафчика и т.д.

Что пригодится

Так как светодиодная лента обладает довольно высочайшей гибкостью, то формат осветительного устройства из нее может быть самым различным. Но главные принципы сборки остаются постоянными в хоть какой ситуации.
Дабы выполнить из таковой полосы осветительный прибор, у вас под рукою должны находиться все нужные инструменты и материалы. В неприятном случае процесс может затянуться либо не быть выполнен отменно.
В данной ситуации у вас должны находиться под рукою следующие материалы:

конкретно светодиодная лента с необходимыми параметрами светодиодов. Идеальнее всего применять полосу шириной в 8 мм;
саморезы;
дюралевый уголок. По размерам он должен быть 10х10 мм, а длиной в 1,5 м). Уголок можно поменять пластмассовым электрокоробом. Это никаким образом не воздействует на качество изготавливаемого осветительного устройства;
компактный выключатель.

Из инструментов для вас будут необходимы:

дрель;
карандаш с линейкой;
электрический лобзик;
плоскогубцы.

После того, как вы убедились в наличии всех нужных материалов и инструментов, можно приступать к основному шагу работы – сборке.

Процесс сборки

горизонтальный;
вертикальный;
на ножках.

Разглядим некоторые из них более детально.
Половина шагов, которые нужно сделать в процессе сборки, не зависят от варианта осветительного прибора. Потому они будут совпадать.
Сборка изделия из светодиодной ленты происходит следующим образом:

поначалу отмеряем длину уголка, нужного для сборки;
просверливаем в нем отверстия, при помощи которого устройство будет крепиться к поверхности. В качестве крепежных частей тут следует применять саморезы;

Направьте внимание! В уголке нужно также выпилить место для размещения в нем микропереключателя.

фиксируем уголок в подходящем нам месте;
устанавливаем в выпиленное место выключатель и припаиваем к ленте провода в месте разреза ее на отдельные куски;
обезжириваем светодиодную ленту при помощи ацетона;

потом крепим к установленному уголку светодиодную ленту. Для того дабы она наклеилась умеренно, ее необходимо прикрепить немного к поверхности, а потом выровнять. После чего можно провести рукою по ленте, совсем закрепляя ее на избранном месте;
дальше подключаем провода к адаптеру либо блоку питания, имеющему нужную нам мощность. Обычно мощность составляет 12В.

Направьте внимание! Только при помощи адаптера/блока питания можно будет подключить осветительный прибор к стандартной полосы электросети, которая имеет мощность 220В.

Как видно из аннотации по сборке, в конечном счете должен получиться осветительный устройство горизонтального метода установки. Его можно отлично применять на кухне для подсветки рабочей зоны по изготовлению еды, столешницы либо варочной поверхности. Также таковой осветительный прибор будет животрепещущ в комнате малышей. Тут его будет уместно разметить над письменным столом под подвесной полкой либо шкафчиком.
Но помните, что наибольшая эффективность освещения такового устройства достигается на высоте в 70-80 см над рабочей поверхностью. При всем этом свет не будет слепить глаза либо раздражать их.

2-ой вариант

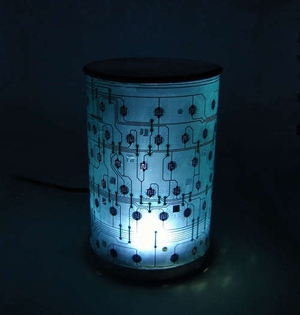

Кроме подобного типа осветительного прибора из светодиодной ленты можно выполнить более непростой и уникальный осветительный устройство. Тут, в отличие от первого варианта, пригодится светодиодная лента длиной в 3 м и RGB контроллер с пультом. Не считая этого устройство осветительного прибора будет содержать никелированную трубу либо ножки для мебели, также рейки, ДСП, фанеру.
В данной ситуации нужно сделать следующие манипуляции:

вырезать из кусочка фанеры электролобзиком 6 колец с различными поперечниками: 2 огромных, 2 малеханьких и столько же средних;
из ДСП вырезаем одни круг. Он будет основой грядущего осветительного прибора;
в фанере вырезаем 6 отверстий. Это будет высшая часть модели;
в рейках проделываем отверстия для саморезов;
красим все вырезанные детали в подходящий цвет;

Направьте внимание! Покраску надлежит создавать на открытом пространстве (на улице) либо в отлично открытом помещении.

на кругах из ДСП и фанеры закрепляем никелируемые трубы. Они будут соединять воедино всю конструкцию;
посреди устройства осветительного прибора крепим светодиодную ленту. Ее за ранее нарезаем по размерам внутреннего поперечника колец, Не забудьте прикрепить к каждому куску ленты провода;
дальше присоединяем кольца (малеханького поперечника) к рейкам;
после чего к ним крепим средние и огромные кольца по очереди;
потом на эту всю конструкцию надеваем верх осветительного прибора.

Все провода нужно упрятать в особый кабель, который также нужно выкрасить в соответственный цвет. Не забудьте подключить провода к RGB контроллеру, при помощи которого вы получите возможность переключать режимы освещения. При помощи пульта это делать совсем не сложно.

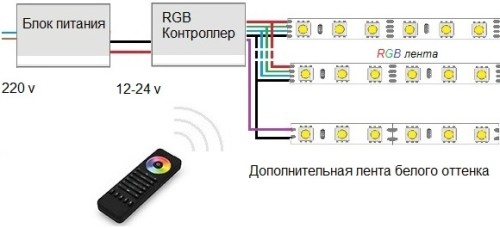

Схема подключения с RGB контроллером

Естественно, это существенно более непростой вариант конструкции, но зато он имеет более представительный внешний облик.

Общие моменты сборки

При сборке любого осветительного устройства из светодиодной ленты есть некоторые моменты, которые схожи для всех конструкций:

наличие блока питания, базы либо профиля, также фактически самой светодиодной ленты. В качестве профиля может выступать уголок, блестящяя перекладина и т.п.;
принцип нарезания самой ленты на кусочки подходящего размера;
поклейка ленты или на внутреннюю поверхность осветительного устройства, или на поверхность уголка.

В качестве частей декора можно выбирать любые материалы. Главное дабы они подходили под имеющийся интерьер и нравились для вас.
Следуя советам нашей статьи, вы можете сконструировать осветительный прибор хоть какой трудности, будь то вертикальный, горизонтальный либо на ножках.
Осветительный прибор, изготовленный из светодиодной ленты своими руками, совершенно точно будет полезной вещью в доме и поможет для вас осветить подходящую рабочую зону.

Резвое изготовка светодиодного осветительного прибора своими руками

Довольно нередко складывается такая ситуация, когда помещение либо объект требуют дополнительного освещения. Причём освещение должно находиться над определенными площадями. Это может быть десктоп, кухня и даже теплица на даче. Полностью естественно, что навязывается вопрос о том, как это выполнить отменно и с меньшими потерями для кармашка. Вариантов, непременно, имеется неограниченное количество, но один из самых обычных и экономичных – использование светодиодов.

Выполнить осветительный прибор из светодиодной ленты своими руками до боли просто. Этот процесс не просит квалификации электрика, довольно умения воспользоваться простыми бытовыми инструментами. Самое главное – светодиодные ленты довольно дешёвы и таковой осветительный прибор обойдётся в копейки.

Осветительный прибор из светодиодной ленты

Светодиодную ленту можно приобрести в любом магазине электротоваров. Она совершенно дешевая, представляет собой готовую электроцепь из светодиодов и может применяться на хоть какой ровненькой поверхности. Производя светодиодный осветительный прибор своими руками, полностью может быть использование разных частей декора, которые будут не только лишь декорировать осветительный прибор, но и проводить работу по рассеиванию света либо его направлению. Обычно, светодиодные ленты имеют ширину от 8 до 10 мм, самую различную палитру свечения и мощности светодиодов. Принципиально знать, что функционирование светодиодной ленты происходит от 12 вольт. Если такового напряжения в помещении нет, то можно применять адаптер.

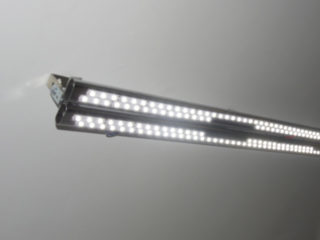

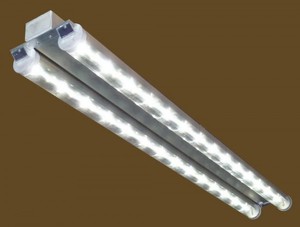

Горизонтальный светодиодный осветительный прибор

Таковой тип светодиодного осветительного прибора предназначен для освещения маленького участка поверхности. Например, он может быть установлен под кухонным шкафом и освещать место, где происходит вырезка товаров. Лучше если осветительный прибор будет находиться на высоте до 80 см. Это самое наилучшее расстояние, на котором освещение приятно рассеивается и не утомляет глаза. Установить его можно в несколько шагов:

Заготовка дюралевого уголка, на котором будет крепиться светодиодная лента.
Крепёж светодиодной ленты.
Установка готового осветительного прибора.

1-ый шаг состоит в том, дабы подобрать дюралевый уголок, вымерять нужный размер и приготовить отверстия, через которые будет крепиться будущий осветительный прибор. Для того дабы отменно закрепить светодиодную ленту на уголке, его поверхность нужно обезжирить. Для этого подойдёт неважно какая жидкость, имеющая в своём составе спирт. За ранее нужно избрать место на уголке, где будет находиться выключатель. Для его размещения следует выпилить особый паз. После чего уголок можно прикрепить в нужном месте при помощи саморезов.

Кропотливо обезжирив поверхность, нужно очень аккуратненько приклеить светодиодную ленту и укрепить выключатель в пазу. Припайка проводов является финишной частью этой нехитрой операции.

Существует неограниченное количество различных вариантов производства светодиодных осветительных приборов своими руками. Как вариант, можно сделать осветительный прибор, который будет состоять из 2-ух дюралевых уголков, соединённых саморезами. На одном из уголков светодиодная лента клеится таким макаром, дабы она находилась параллельно двум поверхностям другого уголка. Таковой нехитрый осветительный прибор, сделанный своими руками, намного усилит световой поток. Данный тип принято устанавливать на вертикальных поверхностях. Он потрясающе смотрится при подсвечивании маленьких частей декора, может служить ночником и даже подсветкой для маленького аквариума.

Изделия из светодиодов своими руками

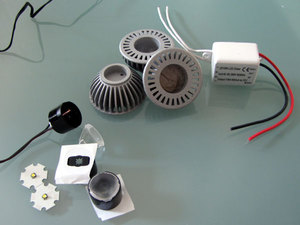

Не следует удручаться, если под рукою нет готовой светодиодной ленты. Для производства светодиодного осветительного прибора своими руками довольно наличия следующих частей:

Нескольких массивных (по 1 Вт) выводных светодиодов.
Обоестороннего теплопроводящего скотча.
Драйвера (на количество выводящихся светодиодов).
Дюралевой поверхности, которая будет играть роль радиатора.
Обычного паяльничка.

Читайте по теме: Провести электричество на участок стоимость

До работы необходимо знать некоторые аспекты. Дюралевая поверхность обязана иметь площадь из расчёта 50х50 мм (шириной более 1 мм) на один одноваттный светодиод. Только с данной площадью дюралевой поверхности светодиод сумеет отлично рассеивать тепло. При несоблюдении данных характеристик ужасной катастрофы не произойдёт, но светодиод быстрее окончит свою деятельность.

Что касается драйвера, то на каждом из них имеется маркировка, которая показывает количество выводимых светодиодов. Случаются ситуации, когда таковой маркировки нет. Тогда следует ориентироваться по выходному напряжению устройства. Один мощнейший светодиод имеет напряжение питания чуток больше трёх вольт. Как вывод – десятивольтный драйвер тихо «потянет» три светодиода.

Во избежание всяческих конфузов при изготовлении своими руками светодиодного осветительного прибора, необходимо знать одну вещь. Драйвер может включать в себя фильтр электромагнитных воздействий, а может и не включать. Если после установки и подключения светодиодного осветительного прибора начались препядствия с работой телека либо компьютера, не нужно вызывать мастера и готовить средства. Следует установить таковой драйвер, который имеет фильтр. Эти устройства довольно дешёвые и доступные в продаже.

Изготавливая своими руками светодиодный осветительный прибор, принципиально обезжирить поверхность радиатора спиртовым веществом, после этого аккуратненько наклеить к нему теплопроводящий скотч. Очень принципиально обработать спиртом и основания светодиодов. После этих операций светодиоды инсталлируются на скотч таким макаром, дабы «плюс» находился в соседстве с «минусом» примыкающего светящегося устройства. Для большей убежденности светодиоды стоит несколько придавить руками, после этого можно на выводы нанести маленькое количество олова при помощи паяльничка.

В окончание работы нужно выполнить припаивание драйвера и подключение осветительного прибора. Рекомендуется, дабы осветительный прибор, изготовленный своими руками, некоторое время находился в рабочем состоянии. Через пару минут работы можно дотронуться пальцем до тыльной стороны поверхности. Если алюминий не очень жаркий, тогда размеры и толщина радиатора выбраны верно. Данные характеристики молвят о том, что готовый светодиодный осветительный прибор можно вставлять в хоть какой корпус, который больше всего нравится.

Такие осветительные приборы стремительно делаются своими руками, владеют прекрасными чертами и очень экономичны. Полностью вероятен вариант и массивного осветительного прибора для основного освещения. Естественно, для этого будет нужно соответственный радиатор и высококачественный драйвер.

Обилие светодиодных осветительных приборов

Используя данные советы, при изготовлении светодиодного осветительного прибора своими руками, можно просто усвоить основной принцип функционирования светодиодов. Несколько набив руку и получив достаточный практический опыт, можно с лёгкостью конструировать светодиодные осветительные приборы на десктопе, в качестве подсветки на кухне, в роли освещения частей декора в комнате и просто для роста световых политр помещения. Например, светодиодные ленты так универсальны, что могут применяться в всех формах, фактически на любом материале. Очень пользующимися популярностью стали светодиодные осветительные приборы из обычного ПВХ либо пластика, и всё это до боли просто изготовляется своими руками.

При разработке дизайна собственного помещения очень принципиально учесть вопросы освещения. Почти всегда конкретно светодиодные осветительные приборы присваивают тот уникальный эффект, которого нельзя добиться применением обычных люстр либо бра. Если случилось так, что фантазия молчит, а полёт мысли отсутствует как такой, можно обратиться к спецам торгового центра. Сегоднящая индустрия выпускает различные профили для установки светодиодных лент. Пускай светодиодная лампа — дело нехитрое, но всё же сделана она своими руками. Светодиодный осветительный прибор даст помещению конкретно то освещение, которое подходит к настроению и духовному состоянию юзера.

Если светодиодный осветительный прибор, который изготовлен своими руками, закончил работать, нужно проверить крепление выводов светодиодов (их припайку). Основной «болезнью» таких конструкций является отрыв проводов драйвера либо плохое соединение между светодиодами. В главном такая неувязка находится в гибких конструкциях. Если закончил работать осветительный прибор на горизонтальной либо вертикальной поверхностях, не исключено, что вышли из строя сами светодиоды. Их замена не составляет большой препядствия и займёт менее 5 минут.

Самодельные осветительные приборы из светодиодной ленты — виды и свойства

Светодиодное освещение – это самый прибыльный и многообещающий метод подсветки. Светодиоды владеют неплохими техническими чертами. Единственный недочет таких устройств – высочайшая цена, потому юзеры стараются отыскать метод сделать лампу из светодиодной ленты без помощи других.

Достоинства и сферы использования

Светодиодная лента – это эластичная прорезиненная плата, на которой инсталлируются диоды и резисторы. При помощи таковой обычной конструкции можно без помощи других сделать осветительное устройство и поставить его в любом комфортном месте. Лента имеет особые надсечки белоснежного цвета, по которым ее можно разрезать на отрезки малеханького размера. Резать плату не по линиям нельзя, по другому применять устройство будет нереально из-за нарушения контакта между светодиодами. На ленте есть особая клеевая прослойка для комфортного закрепления.

По сопоставлению с обыкновенными лампами накаливания светодиодные приборы имеют следующие плюсы:

экономичность;
долгий срок службы;
обилие форм;
безопасность в том числе пожарная;
упругость;

Благодаря всем своим преимуществам лед ленты имеют широкую сферу использования. Они могут употребляться для подсветки аквариумов, натяжных потолков, мебели, витрин в магазинах, рабочей области, в оранжереях и при выращивании рассады. В большинстве случаев осветительные приборы из ленты применяются для дополнительной подсветки.

Зависимо от задач необходимо уметь верно выбирать изделие. Выполнить осветительный прибор из светодиодной ленты своими руками можно из всех подручных материалов.

Виды и характеристики

Модельный ряд светодиодных лент представлен экономными и дорогостоящими аналогами. Они отличаются по мощности, яркости диодов, световому сгустку и другим чертам.

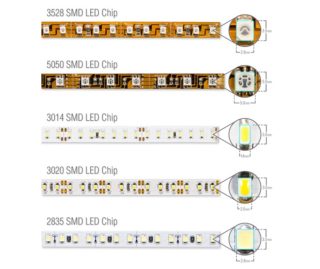

К самым нужным относятся конструкции следующих серий:

Smd3528. Мощность находится в зависимости от количества диодов на метр. Их может быть 60 и 240 штук. Мощность – от 5 до 16 Вт, световой поток – от 5 до 9 лм.
Smd2835 premium. Это одна из наилучших дешевеньких лент с хорошими чертами и высочайшей яркостью свечения. На 1 м расположено 60-120 диодов. Поток света составляет 20-23 лм. Ленту можно порезать на отрезки по 5 см. Может применяться для точечной подсветки.
Smd3014. Похож на предшествующую модель. В 1 м приходится 60-120 светодиодов. От числа зависит и мощность – 36-72 Вт и световой поток 6-11 лм.

Если для проекта нужна более мощная лента, рекомендуется направить внимание на следующие изделия:

Smd5050. На одном метре размещается 30-120 диодов. Поток света 50-60 лм, мощность 7,2 – 25 Вт.
Серии smd5630 и smd5730 имеют идентичные свойства. Владеют завышенной мощностью и высочайшей яркостью 50-60 лм. Используются в светодиодных лампах.

В продаже можно отыскать и поболее уникальные конструкции. К примеру, есть высоковольтные гибкие платы для прямого включения в электросеть 220 В. Также есть низковольтные изделия на 12 и 24 В, работающие через выпрямитель. Для использования в сложных погодных критериях выбирается модель во гидрозащищенном корпусе.

Продаются ленты в бобинах по 5—10 метров. По мере надобности их можно порезать на мелкие отрезки по особым линиям. Высоковольтные изделия продаются длиной по 100 м.

Контроллер и блок питания

Для самостоятельного сотворения лампы необходимо установить выпрямитель (блок питания), который будет преобразовывать напряжение в розетке 220 В к рабочим 12 В. Блок питания выбирается исходя из количества диодов на метре и мощности.

К примеру, для smd5050 с 60 светодиодами длиной 5 м общая нагрузка будет приравниваться 5*15 = 75 Вт. Нужно добавить нагрузку в 30%, тогда приобретенное значение будет приблизительно равно 95 Вт. По этой цифре выбирается ближний по нагрузке блок питания.

Как без помощи других собрать осветительный прибор из светодиодной ленты

Самодельный источник света из led ленты можно выполнить различного формата. При работе необходимо придерживаться советов по сборке и учесть все особенности ленты.

Поначалу необходимо обусловиться с количеством светодиодов на метре. От этого зависит мощность. При покупке составляющих, зависящих от нагрузки (драйверы, провода) к мощности необходимо добавить припас в 30%.

Материалы

Прежде всего необходимо запастись необходимыми комплектующими для осветительного прибора.

Характеристики светодиодной ленты необходимо высчитать заблаговременно. Если осветительный прибор будет употребляться на улице, должны быть надлежащие свойства, стойкие к нехорошему воздействию окружающей среды. Также для мокроватых помещений следует выбирать изделия со степенью IP4 и выше. Если устройство будет работать в воде, то он должен быть на сто процентов водонепроницаемым – с классом IP66 либо IP67.

Также мастеру потребуются:

саморезы;
выключатель;
уголок из алюминия;
дрель;
карандаш;
линейка;
лобзик;
плоскогубцы.

После сбора всех нужных материалов можно приступать к созданию фонаря.

Установка

Есть различные схемы сотворения осветительного прибора из светодиодной ленты. Выбор подходящего варианта находится в зависимости от того, какое изделие желает получить юзер в конечном итоге. Есть следующие разновидности:

Горизонтальный.
Вертикальный.
С ножками.

Метод сборки не находится в зависимости от избранной варианты, потому все этапы будут одинаковыми.

Поначалу необходимо отметить длину уголка.
Просверлить в нем отверстие нужной длины. При помощи этого отверстия осветительный прибор будет закрепляться на саморезах.
Установка уголка на избранном месте.
Установка выключателя в место отверстия. Также на месте с разрезом необходимо припаять провода.
Обработка ленты ацетоном. Поверхность должна быть обезжирена.
Крепление ленты к дюралевому профилю. Поначалу рекомендуется немного наклеить ленту, дабы была возможность устранения некорректностей. После того как юзер удостоверился, что все приклеено правильно и ровно, можно разравнивать светодиодную ленту по всей поверхности и подключать провода.

Обычно мощность выбирается 12 В. В случае применения одноцветной припаиваются однообразные контакты. Для RGB необходимо соблюдать маркировку. Также при монтаже разноцветной ленты необходимо заблаговременно позаботиться о контроллере. Он позволяет регулировать цвет подсветки и яркость освещения.

Обычно управление осуществляется при помощи пульта. Подключение необходимо производить при помощи многожильного провода. На концах применяются наконечники. Потом они инсталлируются в колодку и фиксируются винтами.

Люстру из светодиодной ленты своими руками можно поставить горизонтально. Этот настольный осветительный прибор прекрасно подходит дуля установки на рабочую поверхность на кухне либо в детской.
