Как подключить светодиодный прожектор: ответы электрика и советы

Светодиодные прожекторы, показавшиеся на рынке не так издавна, быстро теснят другие виды устройств для освещения. Сейчас светодиодное освещение признано самым экономным и владеющим расширенными способностями работы. Процесс монтажа светодиодного фонаря займет большой промежуток времени, и остается осознать, как подключить светодиодный прожектор.

Мировоззрение электрика! Не рекомендуется проводить установка светодиодного устройства для освещения без помощи других, это поможет избежать ошибок.

В нашей статье, мы хотим предложить ознакомиться с списком принципиальных качеств, касательно подключения устройства. Данная операция просит некоторых познаний в электрике, потому очень принципиально пристально смотреть за каждым шагом.

Особенности конструкции прожектора

Типовая конструкция прожектора состоит из железного корпуса с излучающим элементом и драйвера. Точечный нрав излучения светодиода либо матрицы определяет присутствие в конструкции изделия устройства остывания.

Для массивных осветительных устройств устанавливается радиатор, а для маломощных прожекторов в качестве устройства остывания выступает железный корпус.

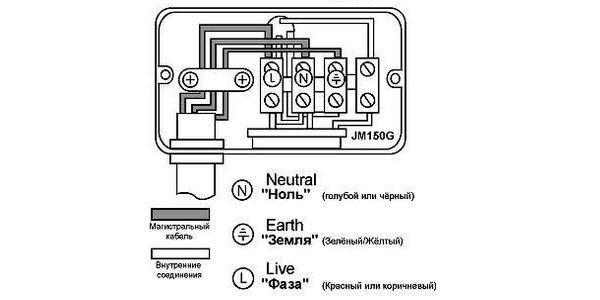

Схема соединения

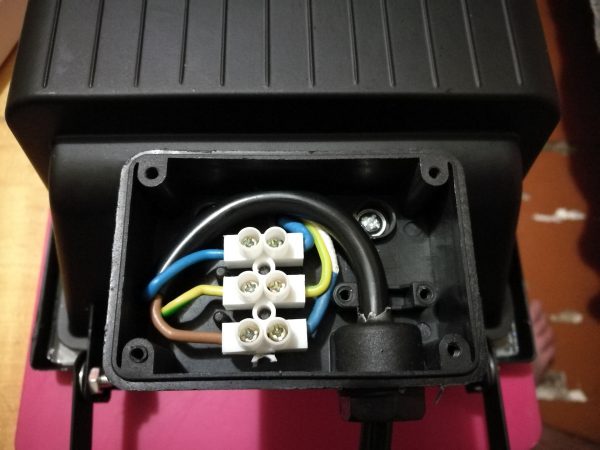

Типовая маркировка клемм для монтажа — фаза (L), ноль (N) и земля. Для дополнительного исключения ошибок принята цветовая маркировка кабельных жил: фаза помечена красным (карим) цветом, ноль — синим (черным), земля — композицией желтоватого с зеленоватым.

Для монтажа кабеля нужно разобрать корпус прожектора, и завести провод через подводящую муфту — гермоввод. Зачистив подсоединяемые концы кабеля, нужно подключить их к группе контактов по цветами либо маркировке.

По мере надобности применения в схеме подключения датчика движения либо освещенности, необходимо подразумевать, что исполнительные провода датчика подключаются параллельно выключателю осветительного устройства.

Подключение к сети 220 вольт

Принципиальным условием подключения прожектора к сети 220 В служит непременное предварительное обесточивание места монтажа при помощи общего рубильника либо группового автомата на щите управления.

Цвета жил прожекторного кабеля служат для правильного подключения его к сети 220 В. При отсутствии маркировки кабеля подводящей сети, фазовый провод можно найти при помощи электротехнической отвертки с неоновой лампочкой, перед выключением общего рубильника.

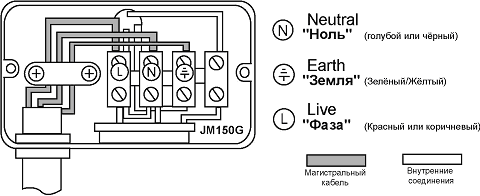

Схемы подключения

Для подключения наружной сети в корпусе светодиодного прожектора предусмотрена входная муфта для кабеля и клеммная розетка на три контактных группы — фаза (L), ноль (N) и земля. Цветовая маркировка проводов: фаза — красный либо карий, ноль — синий либо черный, земля — зеленоватый с желтоватым. Стоит держать в голове, что корпус осветительного устройства соединен с земельным проводом клеммной колодки, что определяется мерами безопасности обладателя светодиодного источника света. Если подводящий провод имеет двужильную конструкцию (фаза и ноль), то клемму заземления в розетки можно бросить свободной.

Читать еще: Как верно подключить двойной выключатель света

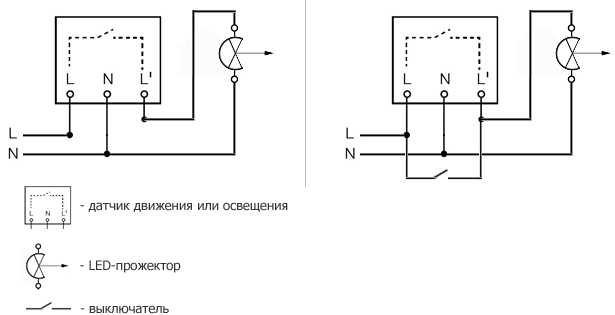

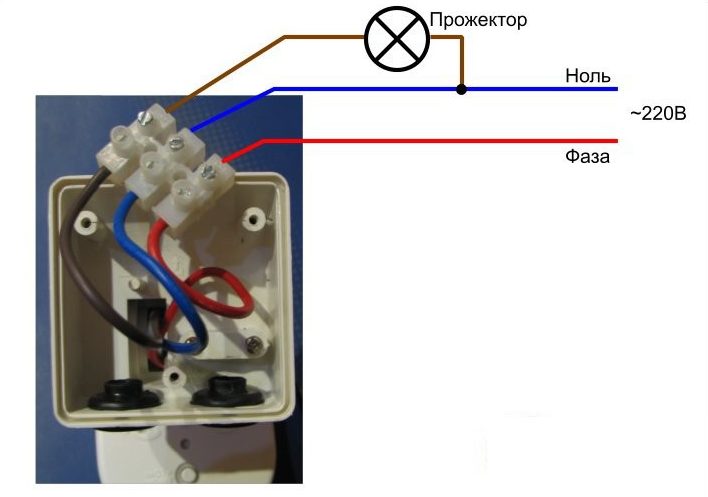

Если нужна подключить прожектор в схему освещения через датчик движения либо освещенности, то предполагается установка датчиков заместо, или параллельно ручному выключателю.

В случае установки датчика вблизи с осветительным устройством, для монтажных работ будет нужно кабель с дополнительной жилой.

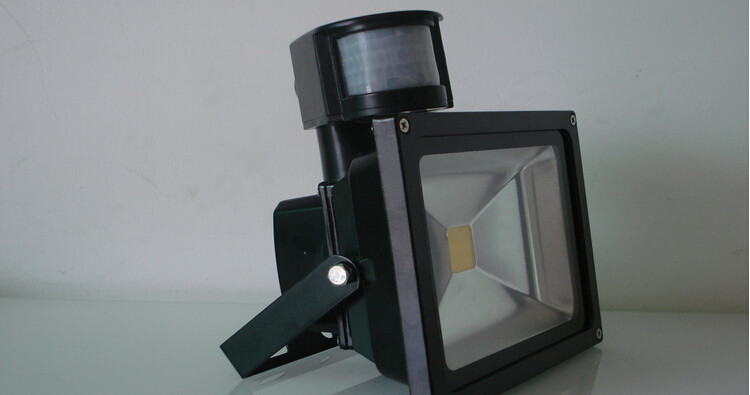

Как подключить светодиодный прожектор с датчиком движения

Модели с датчиком движения очень популярны, согласитесь, не всегда комфортабельно в полной темноте на ощупь находить выключатель.

Датчик движения представляет собой особый ультразвуковой модуль с реле. При движении в зоне деяния «луча» реле замыкается, подавая питание. В самом датчике можно установить время задержки, через которое питание отключится при отсутствии перемещающихся предметов. На рисунках вы видите модуль датчика движения и схему, как подключить датчик движения к светодиодному прожектору.

Параллельно датчику можно смонтировать обыденный выключатель, на случай выхода самого датчика из строя.

Этапы выполнения работ

Работы по монтажу и подключению диодных прожекторов делятся на три шага: поиск места установки, подготовка инструмента и материалов, конкретно подключение.

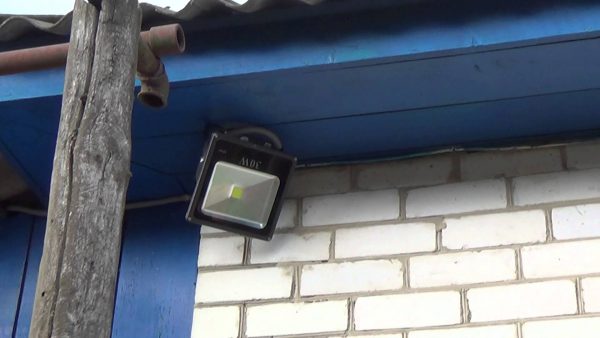

Определение места

Тут необходимо двигаться «с конца»: обусловьте местность, которая должна освещаться прожектором, после этого изберите место его установки так, дабы световой поток падал на подходящую зону. В эталоне нужно составить схему либо начертить набросок. Удостоверьтесь в том, что вблизи находятся источники питания, или проложите проводку. Принципиально, дабы имеющиеся крепления накрепко крепились к стенке либо избранному объекту.

Прожекторы могут крепиться к потолку, опорам, стенкам, а основным условием является наличие гладкой поверхности для монтажа. Высота установки находится в зависимости от габаритов и мощности изделия, освещаемой местности и т.д. Маленькие прожекторы рекомендуется монтировать на наивысшую высоту менее 16 м. Помните, что это функциональные устройства, дозволяющие с легкостью задавать определенный угол наклона.

Инвентарь и материалы для подключения к электросети

В процессе выполнения работ для вас понадобятся:

• бокорезы;
• канцелярский ножик либо особый инструмент для зачистки провода;
• паяльничек со всеми принадлежностями;
• изолента;
• отвертка.

Подключение светодиодного прожектора с заземлением и без него

Пристально прочитайте аннотацию. Если в ней ничего не обозначено насчет полярности, то при подключении к сети ее можно игнорировать. Дабы подсоединить прожектор, используйте гибкий медный либо хоть какой другой проводник, который устойчив к высочайшим температурам (до 160 град. Цельсия). Не всегда есть необходимость в заземлении, потому желто-зеленый провод сможете просто хорошо заизолировать и упрятать в задней части устройства.

Подключение устройства к той либо другой сети находится в зависимости от модификации. Это могут быть приборы, работающие от сети переменного тока напряжением 220 В, или оборудование, функционирующее от источников неизменного тока на 24 В. В последнем случае может применяться обыденный бытовой выпрямитель тока.

Перед монтажом изучите корпус прожектора и удостоверьтесь в отсутствии видимых повреждений механического типа. Высвободите клеммную колодку, удалив крышку, дабы получить доступ к клеммам и узлам заземления. Выверните сальниковый ввод и обесточьте помещение, отключив подачу электроэнергии с общего распределительного щитка.

Читать еще: Как подключить электродуховку к электричеству

При подмене прожектора на новый необходимо выкинуть старенькый, за ранее сняв с него все провода. Лучше подбирать такие устройства, для которых подходит схожая крепежная конструкция. Установите чехол на пустое место – этот элемент обеспечит защиту проводов от попадания воды.

Разместите прожектор, наживив винты и саморезы, достаньте провода из коробки и соедините с подходящими в согласовании с электросхемой. С помощью паяльничка обеспечьте надежное крепление и неплохой контакт на проводах. Сделайте изоляцию, спрячьте соединения вовнутрь клеммной коробки и возвратите на место крышку, закрутив болты. В этих целях могут употребляться и особые защелки.

Закрутите винты на прожекторе, дабы намертво прикрепить его к месту установки. Подайте напряжение и удостоверьтесь, что осветительный устройство работает.

Меры предосторожности и инструменты

Любые работы с электричеством потенциально небезопасны, потому, невзирая на то, что с установкой управится фактически каждый, соблюдать меры предосторожности и технику личной безопасности очень нужно. Поведаем об главных правилах и наставлениях:

• Непременное требование – сухие руки. Нельзя монтировать, демонтировать, чинить уличное освещение в критериях сырости.
• Непременно отключайте цепь от источника тока;
• Не применяйте приборы, которые имеют низкую степень защиты от воды, пыли вне помещений;
• Ручки инструментов должны быть изолированы;
• До монтажа не забудьте измерить напряжение с помощью индикаторной отвертки, допустимо отклонение от 220 Вольт менее 10%;
• Не используйте химикаты вблизи со светодиодным устройством;
• Если вы обнаруживаете проблемы в работе устройства, прожектор начал мигать либо меркло светить, отсоедините его от источника питания;
• Не запамятовывайте про уход: прожектор необходимо временами протирать.

И еще несколько советов:

• Используя LED-элемент в качестве уличного фонаря, направьте внимание на крепкость корпуса – прожектор должен быть защищен;
• Если вы используете светодиодный осветительный прибор, дабы освещать местность около дома, повесьте его под крышей для дополнительной защиты от осадков;
• При наличии проблем откажитесь от идеи без помощи других чинить устройства. Производители категорически воспрещают разбирать устройство и чинить без помощи других, к тому же, это ведет к отказу от гарантийного обслуживания;
• Эксплуатировать прожектор без защитного заземления также запрещено;
• Не рекомендуем глядеть конкретно на включенный прожектор с близкого расстояния;
• Не устанавливайте прожектор стеклом ввысь.

Читать еще: Как подключить несколько лампочек к одному проводу

Направьте внимание! Очень принципиально, дабы установка прожектора была выполнена верно, другими словами соблюдена целостность изоляции. Проводка должна работать корректно. Если все изготовлено по правилам, с соблюдением советов и техники безопасности, все элементы работают правильно, то это только прирастит срок работы устройства. При правильной эксплуатации он может достигать 15 лет.

Если вы увидели конденсат на внутренней стороне светодиодного прожектора – вероятнее всего, нарушена гидроизоляция устройства. Нужно снять переднюю часть устройства, проверить уплотнитель – может быть, он изношен. Просушите устройство, соберите его опять, после чего сможете подключать к питанию.

Для монтажа для вас потребуются следующие материалы:

• Провода – выбирайте их из такого же материала, что и прожектор;
• Изоляция – неопасно внедрение особых клеммных зажимов;
• Бокорезы;
• Шуркповерт;
• Паяльничек;
• Отвертка.

Если этот нехитрый набор у вас в наличии – можно приступать к началу работ.

Подключаем к электросети

• шуруповёрт;
• пассатижи;
• острый ножик;
• изолента;
• паяльничек;
• провода.

Провод для светодиода подойдёт и узкий (на 0,5 – 1,5 мм2).

Не считая того, лучше подбирать провод такого же металла, что и на приборе.

Если приобретён дешевый, устройство, лучше до начала эксплуатации раскрутить его и оглядеть. Часто в них могут быть не подключены провода (заземление, к примеру), либо недостаточно термопасты (она может быть пересохшей, промазана неравномерно и не обеспечивать надёжного контакта платы с радиатором).

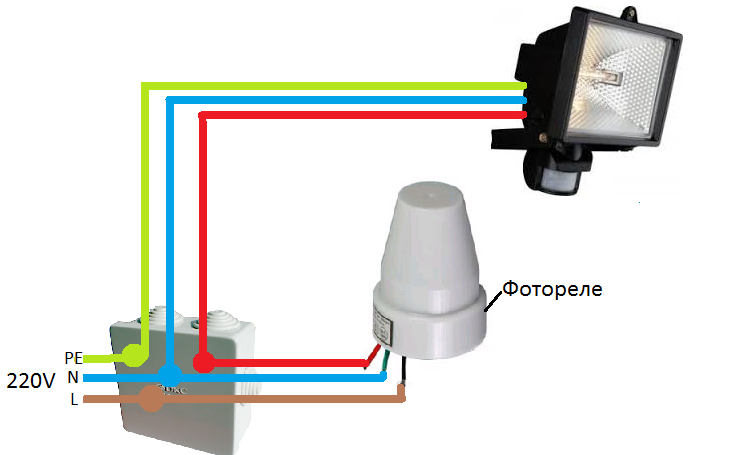

Схема подключения сенсорного прожектора с фотореле к датчику освещения

Провод разбирается на жилы. По цвету подбираются надлежащие контакты.

Цветная оболочка на обоих контактах зачищается ножиком приблизительно на 2 – 3 см.

Если соединяются провода подобного металла (медь с медью, к примеру), они малость скручиваются и пропаиваются. Если же по каким-то причинам приходится применять провод из другого металла (медь с алюминием, к примеру), то соединять их необходимо средством особых завинчивающихся клемм.

Места соединения проводов кропотливо обматываются изолентой.

Если вы приняли решение дать предпочтение современным лампочкам дневного освещения, следует знать, как подключить лампу дневного света без помощи других. Об этом тщательно описано в статье.

Виды ламп освещения и их свойства смотрите в этом обзоре.

Заключение

Светодиоды в какой-то момент вытеснят с рынка малоэффективные аналоги. Они освещают лучше, чем галоген либо люминесцентный вариант, а энергии при всем этом потребляют еще меньше. Прожектор с фотоэлементом и датчиком движения – хорошее приобретение, для личного дома, освещения организации и даже для уличных фонарей!

Как подключить светодиодный прожектор

LED- прожекторы – это универсальные осветительные приборы, обширно применяемые для освещения придомовых территорий, авто стоянок, промышленных объектов, в ландшафтном дизайне для декоративной подсветки построек и частей садового декора.

Выбор места установки и крепление светодиодного прожектора не делает заморочек: осветительный прибор можно закрепить на стенке либо столбе с помощью кронштейна и крепежных частей (винты-саморезы, дюбеля), можно установить на грунт для подсветки участка.

Главный вопрос, который появляется у людей, устанавливающих без помощи других светодиодный прожектор, как верно подключить провода.

Предварительные работы

Перед подключением светодиодного прожектора нужно приготовить нужные материалы и инструменты, провести предварительные работы:

1. Для подключения питания применяют трехпроводные кабели NYM – для LED-светильников мощностью до 200 Вт выбирают кабель сечения 1,5 мм².

2. Кабель питания осветительного прибора, установленного на местности участка, прокладывают в земле на глубине 40–70 см в пластмассовой трубе для защиты от воды и механических повреждений.

3. Низковольтные осветительные приборы напряжением до 50 В подключают через разделительный трансформатор либо от автономных источников питания.

Подключение светодиодного прожектора к сети 220 В

Подключение кабеля и проверку работоспособности осветительного прибора создают перед установкой.
Зависимо от метода подключения светодиодный прожектор может иметь два режима работы:

• ручное управление через коммутирующие устройства (обыденный выключатель, автомат либо выключатель нагрузки);

• автоматическое управление при помощи датчиков движения либо освещенности (фотореле).
Подключение светодиодного прожектора с ручным режимом управления

Все работы делают при отключенном питающем напряжении (отсутствие фазы проверяется индикаторной отверткой):

1. Отвинчивают 4 болта и снимают заднюю крышку осветительного прибора, дабы получить доступ к клеммной колодке.

2. Через входное отверстие с герметизированным вводом пропускают один конец кабеля (с жил за ранее снимают изоляцию на 2 см).

3. Закрепляют жилы кабеля в соответственных клеммах, закручивая винты отверткой до упора. Стандартная схема подключения светодиодного прожектора смотрится так:

• провод темного, сероватого (белоснежного) либо кофейного цвета (фаза) к клемме L;
• синий провод (ноль) к клемме N;
• заземляющий провод желто-зеленого к клемме PE.

4. Аккуратненько укладывают кабель снутри, уплотнитель гермоввода ставят на место, плотно затягивают гайку, закрывают заднюю крышку.

5. Другой конец кабеля подключают к сети 220 В через выключатель, автомат либо выключатель нагрузки.
6. После проверки работоспособности прожектор устанавливают на место.
Подключение светодиодного прожектора с автоматическим управлением

Автоматическое управление освещением (датчики движения, фотореле, таймеры) помогает значительно сберегать электроэнергию, включая осветительные приборы по мере надобности.

Светодиодный прожектор со интегрированным датчиком подключают аналогично осветительному устройству с ручным управлением.

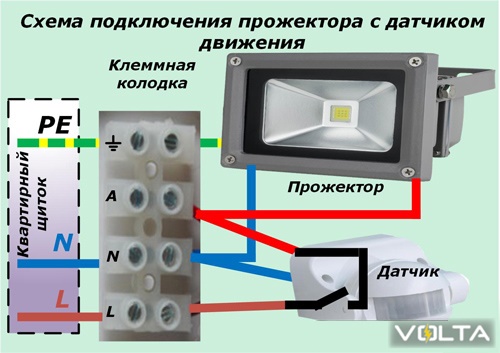

Труднее присоединить к сети 220 В раздельно установленный датчик и светодиодный прожектор, разглядим, как подключить три провода каждого из устройств:

• фазный проводник кабеля (жила сероватого, кофейного, темного цвета) → к клемме L датчика;
• красный провод A с датчика → к клемме L прожектора;
• синий провод N (ноль) кабеля → к подходящим клеммам N прожектора и датчика;
• желто-зеленый провод кабеля → к клемме PE (заземления) прожектора.

После подключения и проверки бесперебойной работы обоих устройств создают точную настройку датчиков.

Подключение светодиодного прожектора к сети 220 В

Светодиодные прожекторы становятся пользующимся популярностью оборудованием для освещения в домашнем хозяйстве. Сейчас эти осветительные приборы применяют снутри хозяйственных помещений, во дворах, около приусадебных участков и пригородных домов. Они теснят традиционные лампы накаливания из бытовой сферы благодаря сочетанию экономичности и экологичности с высочайшей эффективностью освещения. Ввиду особого внутреннего устройства не всегда выходит с первого раза верно подключить светодиодный прожектор к сети с переменным напряжением 220 В. Данная статья рассматривает, как подсоединить диодный прожектор и обеспечить его неопасную эксплуатацию.

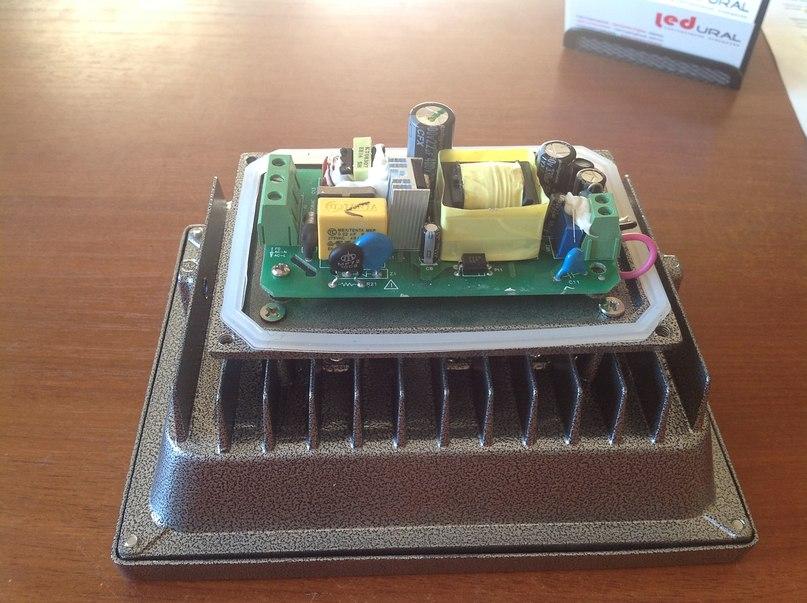

Как устроен LED-прожектор?

Обычно производители помещают эти устройства в дюралевые корпусы с пластмассовым либо стеклянным рассеивателем света. Для передачи светового потока в определённом направлении применяется обычная система зеркальных панелей (могут быть пластмассовыми либо металлическими) либо наклонных зеркал.

Источником свечения является LED-матрица, представляющая собой один либо несколько выстроенных в ряд кристаллов полупроводника, размещённых на плате. Многим понятно, что LED-светильники выделяют ничтожное количество тепла наружу. Но тепло, поступающее вовнутрь устройства, бывает более значимым, потому появляется риск перегрева матрицы.

Это в особенности животрепещуще для LED-прожекторов, так как они владеют завышенной мощностью. Потому принципиальным моментом работы диодного осветительного прибора является отведение тепла. Для этого его оснащают радиатором. Термическая энергия отводится на него средством термопасты, соединяющей с подложкой.

Срок службы и качество свечения светодиодного прожектора почти во всем находится в зависимости от стабильности электропитания. Для его обеспечения в конструкции имеется драйвер – это электронный устройство с конденсаторами, диодным мостом, стабилитронами, трансформатором и другими компонентами, необходимыми для преобразования входного тока до хороших рабочих характеристик.

Дополнительные функции светодиодных осветительных приборов:

• уличные прожекторы нередко оборудуются датчиками звука либо движения. Они автоматом врубаются, когда кто-то проходит вблизи. Таковой режим работы сберегает больше средств, чем может показаться. Не считая того, это комфортно на хозплощадках и подворьях, если необходимо включить свет, а руки заняты;
• установка фоточувствительного элемента в управляющую схему позволяет установить автоматическую подстройку LED-прожектора под уровень освещённости окружающей среды.

В обоих случаях в датчики позволяют настраивать время отклика на сигнал включения и таймер работы. Можно установить задержку, дабы лампа врубалась через 5 секунд после хлопка, а потом угасала спустя ровно 30 секунд.

Как прожектор подключается к сети?

Схема подключения прожектора к сети 220 В относительно ординарна, потому подключение может быть выполнено даже человеком с маленьким опытом в электромонтаже.

Поначалу необходимо добраться до контактов самого устройства. Для этого необходимо вывернуть 4 винта в задней части устройства, которые фиксируют крышку клеммной коробки. Снутри находится тройная колодка, клеммы которой подключены к световому элементу, расположенному снутри прожектора.

В корпусе устройства предусмотрены особые отверстия для подвода проводов. Герметичные отверстия запираются резиновой шайбой и гайкой. Последние должны быть установлены после прокладки кабеля, дабы исключить попадание грязищи и воды вовнутрь.

Как подключать провода:

1. Положительный контакт, соответственно, подсоединяется к положительному. Обычно, он обозначается литерой «L» и имеет коричневую либо красную расцветку.
2. Минусовый контакт подключается к минусу (нейтрали), помеченному эмблемой «N» с холодным цветовым обозначением (голубым, синим, чёрным).
3. Неотклонимым является подсоединение заземления через провод NE, который по интернациональным эталонам окрашивается зелёным и жёлтым цветами, идущими в полоску.

Если в прожекторе имеется датчик движения, то в схеме он выступает в роли традиционного выключателя. Отличие исключительно в том, что замыкание/размыкание проходит в автоматическом режиме под управлением соответственного реле. Замыкающая клемма, через которую после срабатывания датчика на прожектор подаётся плюс, обозначается эмблемой «A».

Подключение светодиодного прожектора с 3-мя проводами – это стандартный вариант, в каком задействованы фаза, ноль и заземление. В случаях, когда датчик включения встроен вовнутрь корпуса прожектора совместно со светодиодной основой, его контакты выводятся в клеммную коробку. В данном случае она имеет 3-4 контакта, которые маркируются по этим же правилам, что были описаны выше.

Советы по монтажным работам

Выбирая место для размещения светодиодного прожектора на придомовой местности либо хозяйственной площадке, необходимо учесть:

• расстояние от розетки либо выключателя (если предвидено его внедрение);
• высота размещения. Прожектора светят очень ярко и должны размещаться не ниже уровня головы;
• для продления эксплуатационного ресурса устройство нужно защитить от осадков и механического воздействия;
• устройству нужна высококачественное проветривание, потому место его установки не должно быть глухим кармашком либо углом;
• для действенного освещения местности перед светильником не должно быть деревьев, строений и загораживающих конструкций.

Обычно, к уличным светодиодным фонарям не проводят розетку, а прокладывают кабель. Он должен быть уложен в кабель-канал либо электромонтажную гофру. К удалённым столбам лучше прокладывать трос с питающим кабелем. Установка LED-прожектора на поверхности с хоть каким наклоном сложностей не создаёт. Поначалу при помощи дюбель-гвоздей либо саморезов устанавливается кронштейн, а потом к нему крепится фонарь и выставляется нужный угол освещения.
