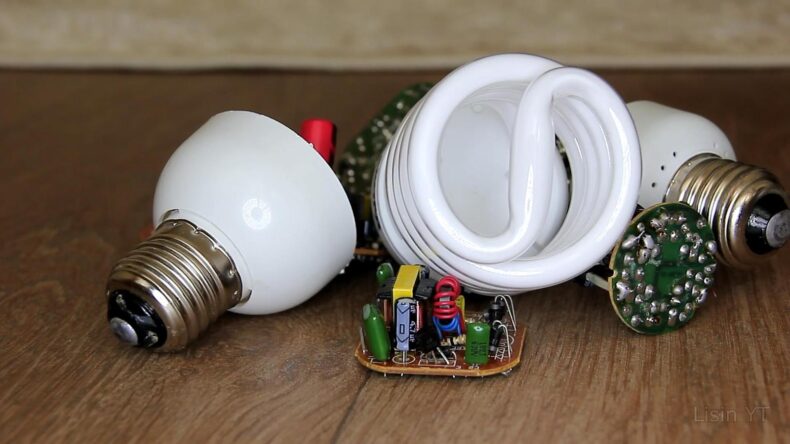

Технический прогресс двигается вперед с большой скоростью. Источники света становятся все экономичней и миниатюрнее. Промежным звеном между светодиодными лампами и накаливания стали люминесцентные лампочки. Энергосберегайки были довольно экономны и долговечны, но загорались не сходу и добивались времени на прогрев.
У меня на даче в прихожей стоял узкий тонкий люминсцентный осветительный прибор шириной 3 см. Загорался он очень меркло, уже успеешь раздеться, а он только начинает разгораться, в общем потемки одни. Так как потолок был маленький и отделан потолочной плиткой, толстый ставить было нельзя, головой его стремительно снесут. Выкидывать тоже жаль, смотрится симпатично.
И вот появились в продаже диодные лампы (лет 8 вспять), но толщина в 30мм не позволяла за засунуть светодиодку. Потому она была разобрана и внутренность интегрирована в новое тело.
- 1. Свойства донора
- 2. Разборка донора
- 3. Как выполнить светодиодный осветительный прибор своими руками?
- 4. Проверяем нагрев
- 5. Итог модернизации
- 6. Ремонт светодиодных осветительных приборов своими руками
Свойства донора

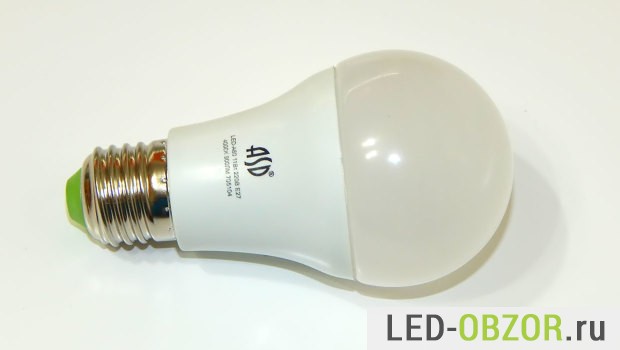

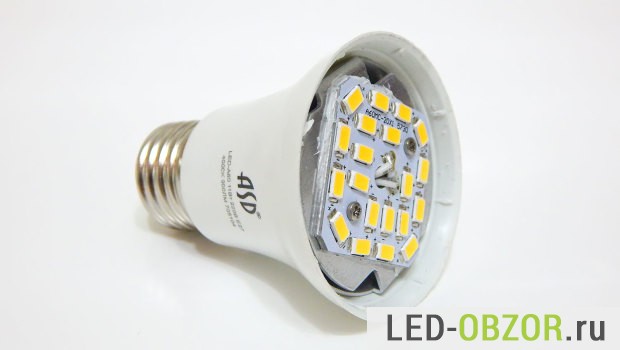

5 месяцев вспять ради светодиодных модулей и драйверов в местном магазине были куплены светодиодки ASD на 11W за 103р. штука. Настоящая мощность у них оказалась всего 8,5W. При всем этом они имели ряд значимых недочетов:
- корпус страшно разил пластиком при нагреве;
- очень небольшой радиатор снутри;
- светодиоды без матовой пробирки грелись до 95°, а с ней еще более;
- в корпусе не было отверстий для вентиляции.
Внутренность была не плохая за невысокую стоимость, но на радиаторе и пластике сильно сберегли. Часть были разобраны на комплектующие, часть модернизированы и поставлены в кладовую и на лестничную площадку. Еще желаю поставить их в подъезде после того, как поставлю систему видеонаблюдения. А то шпана все же утащила одну кукурузу, которая освещала домофон.
Разборка донора

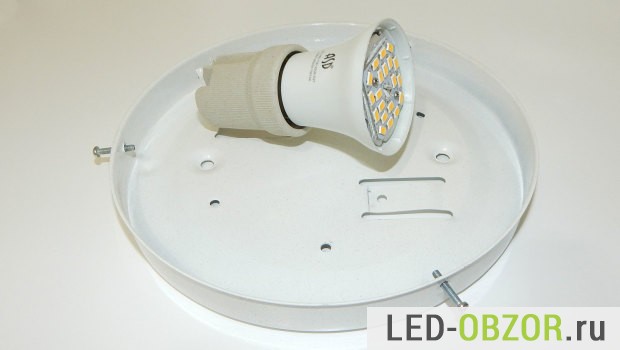

Сковорода с источником света
Повторим вышеуказанный процесс модернизации с обыденным круглым матовым светильником. Многие из читателей вообщем никак не разбираются в светодиодах и не знают механизм работы. А паяльничек в руках когда-то держали и очень охото избавиться от энергосберегаек.

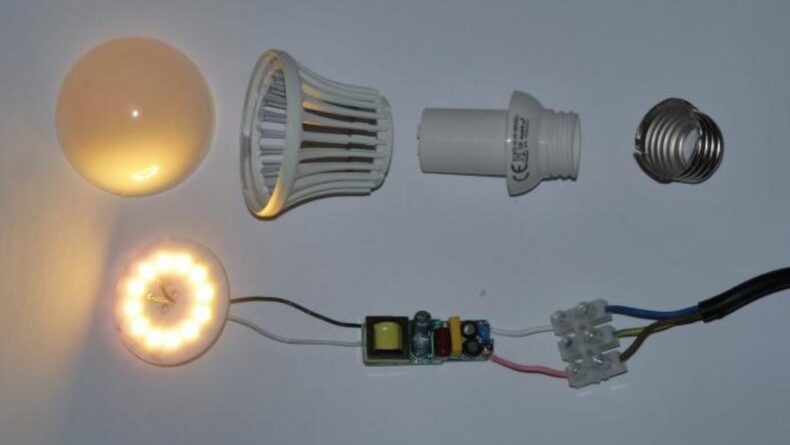

Выполнить светодиодный осветительный прибор своими руками до боли просто. Не нужно заморачиваться с поиском пластинки со светодиодами и подбором драйвера к нему. Просто купите диодную лампу на 220В, там уже есть все, продаются всюду.

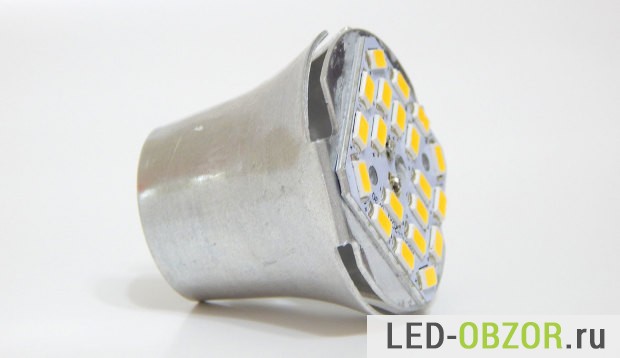

Сначала демонтируем пробирку, она бывает из пластика и стекла. Стекло у меня не выходило снять, вклеено сильно и всегда лопалось. Пластик обычно крепкий поликарбонат, разламывать трудно. Дабы найти материал, попытайтесь поцарапать, стекло не царапается.

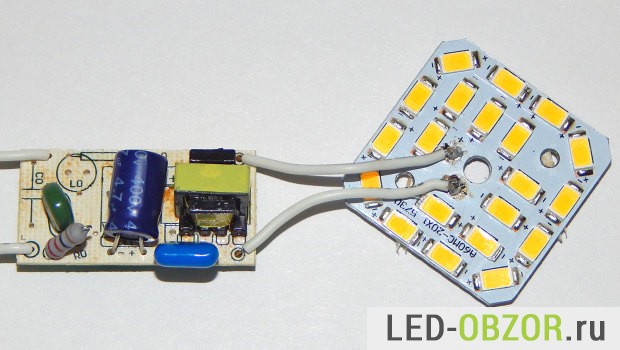

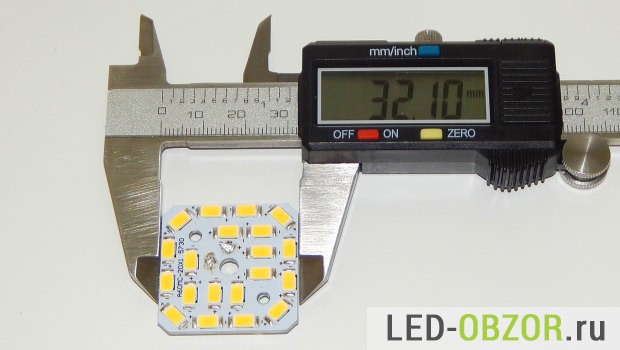

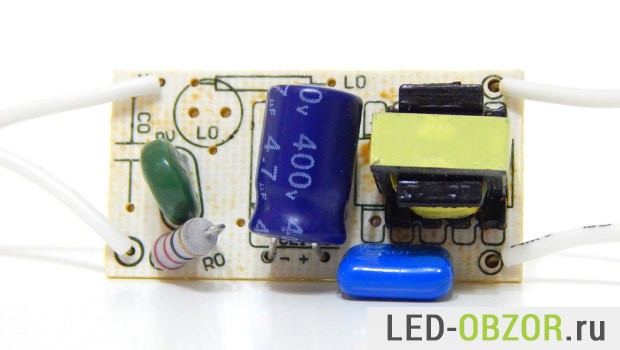

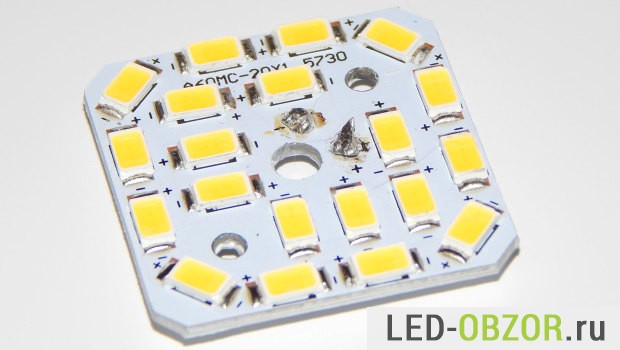

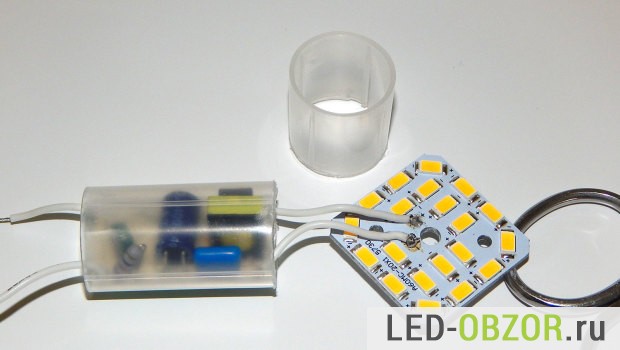

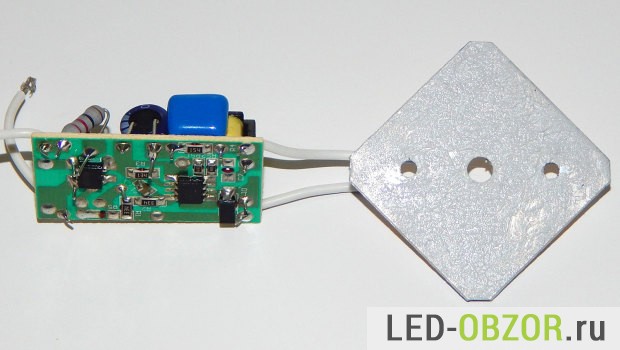

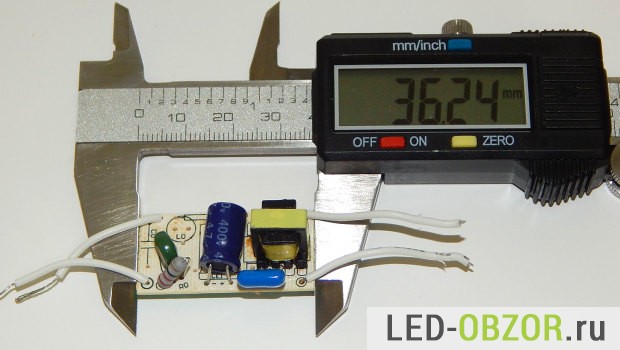

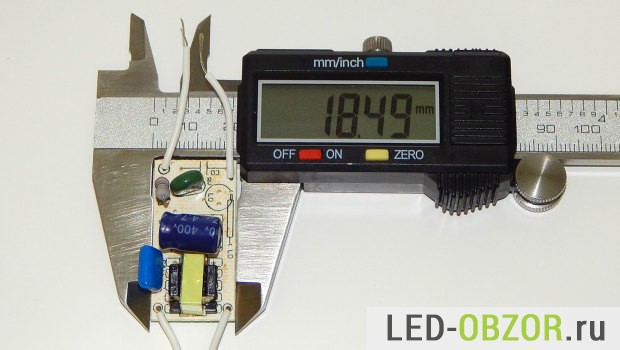

Потом достаём модуль с 20 светодиодами SMD 5730 и драйвер с питанием от сети 220V. Белоснежную термопасту непременно сохраняем, вытирать не нужно, она будет применена далее.
Как выполнить светодиодный осветительный прибор своими руками?

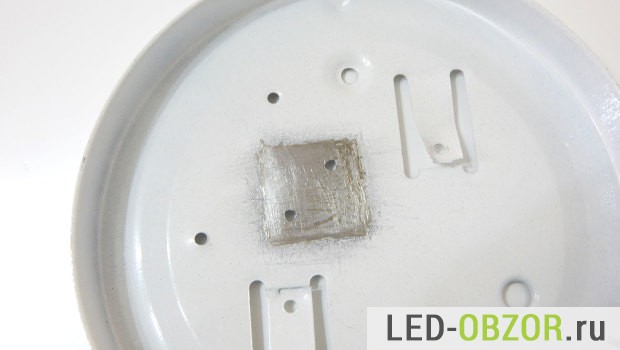

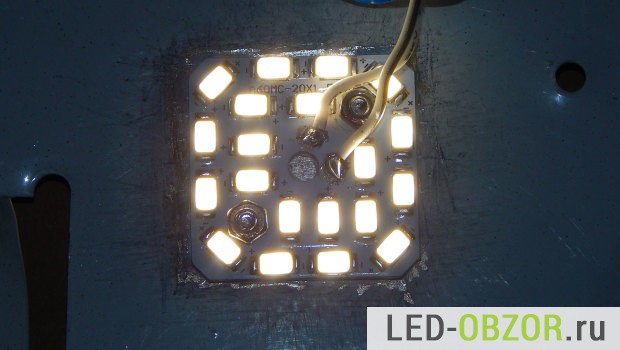

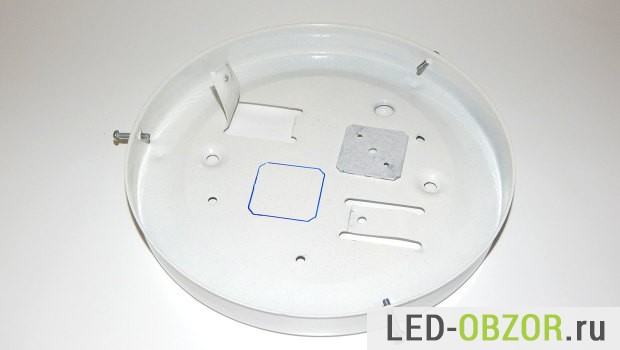

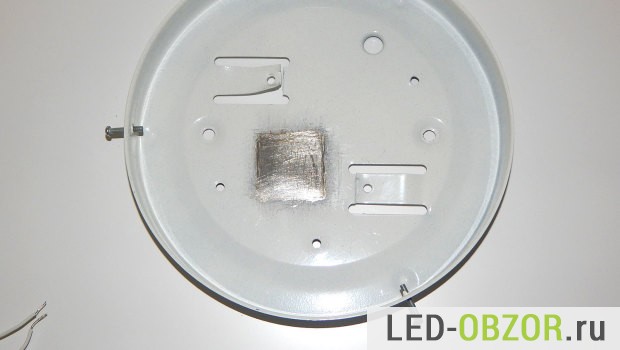

Перед установкой модуля в корпус осветительного прибора, нужно убрать слой краски, для конкретного контакта с металлом. Обводим пластинку из алюминия и шкурим этот квадрат.

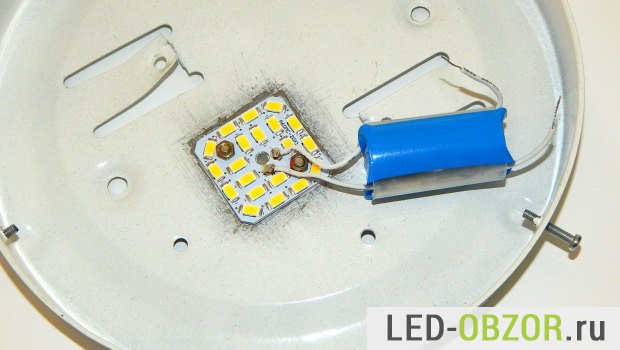

Сверлим 2 отверстия для крепления пластинки, подбираем пару болтов с гайками.
Перепаиваем провода питания, переносим с задней части на переднюю, дабы они не мешали плотно прижимать.
Плату драйвера изолируем в целях предотвращения замыканий и соблюдения техники безопасности, ведь на ней 220 Вольт. Защитимся от поражений электрическим током при конкретном прикосновении, и дабы на корпусе не было фазы, если корпус железный.
Смазываем дополнительно термопастой. У меня контакт с зашкуренным местом вышел нехороший, железо не очень толстое и деформировалось. В особенности когда кернил и сверлил. Пятно контакта проверяется по отпечатку пасты, чем больше, тем лучше. У меня вышел контакт приблизительно на 30%, может и этого будет довольно. Оказалось жена во время приборки небольшой пакетик с белоснежным пластилином (термопаста) выкинула и мазать оказалось нечем. может хватит того, что осталось при разборке.
Проверяем нагрев
Светодиодный затратной осветительный прибор включаем на 30 минут в открытом виде без крышки. Лучше дабы нагрев не превосходил 80°, в светодиодной лампе для дома модуль нагревался до 95°. Так как изделие экономное, то высококачественные леды они туда точно не поставили, которые могут продолжительно работать при таком нагреве.
Если даже будет выше 80°, то это не так жутко, ведь он стоит в кладовой, работаю максимум по 30 минут в денек. Таким макаром он проработает не 100, а всего 30-50 лет, что тоже очень хорошо.
Естественно, хватило бы и штатного радиатора лампочки, который вначале стоит в ней в полностью замкнутых критериях без циркуляции воздуха. На открытом воздухе он охлаждался бы еще лучше, и полностью мог обеспечить приемлемую температуру около 80-85°.

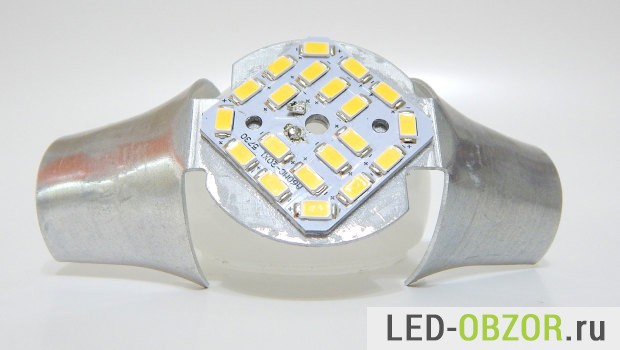

Дюралевый радиатор можно было одеть на глиняний патрон с цоколем E27. Можно расправить из цилиндрической формы в плоскую. Но при разгибании алюминий не выдерживает деформации и начинает ломаться, соответственно теплопроводимость в таком узеньком месте становится еще ужаснее.

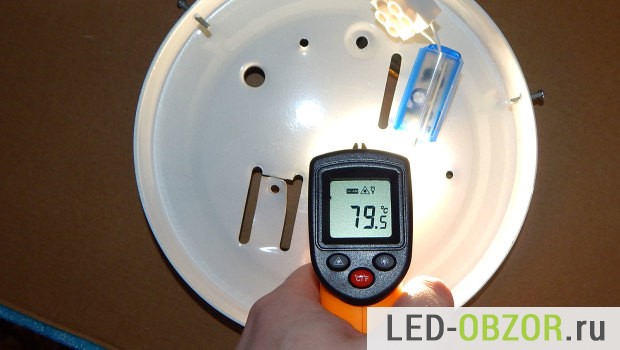

Замеры проявили в среднем 79,5°, это неплохой показатель. Для объективности данных провел еще 10 замеров через разные промежутки времени. Всё в норме.
Итог модернизации

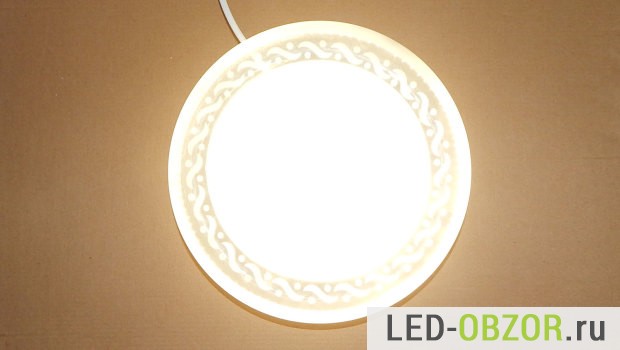

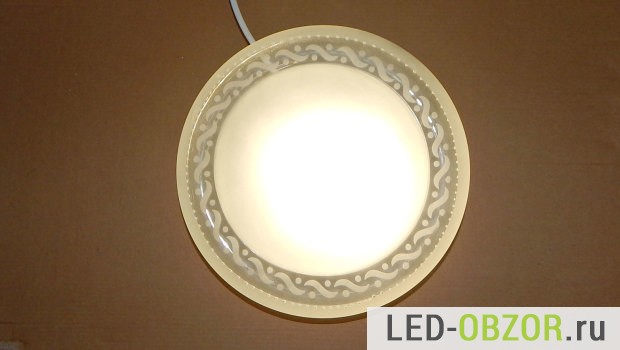

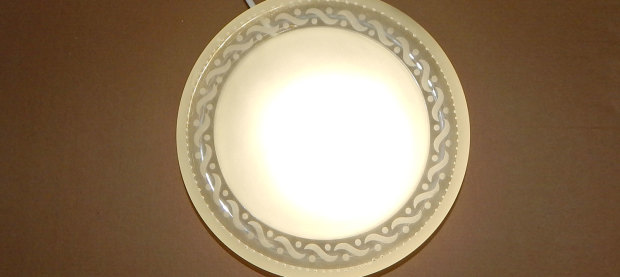

После сборки корпуса изделие получает законченный вид и готово к стенному монтажу, затратным образом.
Ремонт светодиодных осветительных приборов своими руками
Дабы для вас было проще разобраться в конструкции светодиодного осветительного прибора, считайте, что он конструктивно аналогичен диодной лампе. Обычно, имеет те же недочеты:
- перегрев LED;
- нехороший контакт пластинки с диодиками и радиатора;
- нехорошая сборка;
- блок питания с нехороший стабилизацией тока;
- очень малая охлаждающая система;
- пробирка изготовлена из матового пластика с низкой светопропускаемостью.
Дабы найти неисправный элемент своими руками, для вас будет нужно замерять напряжение на проводах, идущих к диодному модулю:
- если напряжение есть, означает неисправен один из диодов в последовательной цепи;
- напряжения нет, означает неувязка в драйвере, источнике тока.
Если есть опыт то можно перепаять без помощи других. Если опыта нет, то можно обратится к другу либо мастеру.
Если для вас приглянулась моя статья,
то добавьте её к для себя на страничку Вконтакте
Оцените статью звёздочками
(голосов: 10, в среднем: 4,50 из 5)
хороший денек, помогите подобрать драйвер для светодиодного прожектора LL-ДБУ-01-095-0204-65Д, это последовательно соединённые 72 светодиода, выходит если 95 ватта, то 0.4318 ампер, грубо 500 мА, на напряжение 3.2*72=230,4 вольта, либо можно ли просто распрямить 220 в, сгладить кондёром…
Светодиодный осветительный прибор своими руками: пошаговая аннотация с фото и описанием процесса сотворения LED осветительного прибора для дома
Современные системы освещения вышли на полностью новый уровень с возникновением технологии применения светодиодных ламп. Новые осветительные приборы имеют массу преимуществ перед устаревшими лампами накаливания и газоразрядными «экономками».
Они экономны, долговечны, экологически и на техническом уровне неопасны. Цена их довольно высока, но она окупается долгим сроком службы.
Но, если нет желания расходовать средства на приобретение дорогого устройства, можно собрать обычный светодиодный осветительный прибор на 220В своими руками.
Содержимое обзора
Выбор обычного варианта
Процесс производства осветительного устройства со светодиодными лампами довольно прост и не просит огромного количества времени. Опытнейший электронщик сумеет сделать осветительный прибор с нуля, имея под рукою нужные детали и инструменты.
Если начинающий мастер берется за такое дело в первый раз, то в работе следует опираться на советы экспертов либо пошаговые управления о том, как выполнить светодиодный осветительный прибор своими руками. В данном случае спецы советуют начинать с переделки готового осветительного прибора, работающего от ламп накаливания.
До работы следует приготовить материалы. Конкретно от них зависит хотимый итог.

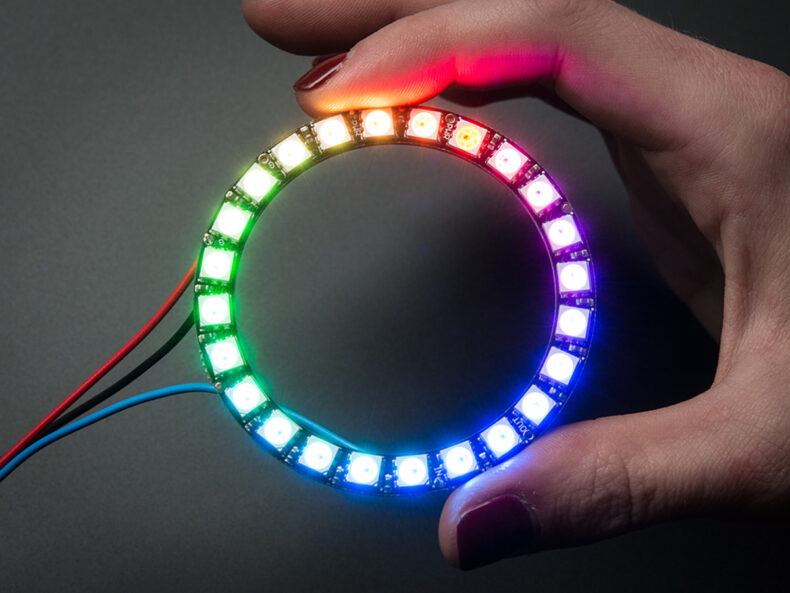

Выбор светодиодов
До работы следует решить, какие потребуются светодиоды. Все лампы можно поделить на два вида:
Выбор в этом случае будет зависеть от особенностей собираемого осветительного прибора, так как один мощнейший светодиод равен пятнадцати маломощных. Другими словами при выборе последних будет больше работы. Потому начинающему мастеру следует избрать LED-лампу в 1 Вт. Детали такового типа тоже делятся на два вида:
- для поверхностной установки;
- выводные.
Новенькому лучше избрать 2-ой вариант.
Источник питания
Для того, дабы светодиодные лампы исправно функционировали, им будет нужно высококачественный источник питания, его еще именуют драйвер тока. Драйверы имеют несколько разновидностей:
- корпусные;
- бескорпусные;
- с гальванической развязкой;
- без гальванической развязки.
При переделке обычного осветительного прибора в светодиодный лучше подойдет бескорпусный источник питания с гальванической развязкой.
Этот элемент имеет маленькие размеры, фактически не греется, но сложен в установке. Гальваническая развязка обеспечивает безопасность, защищая от удара током при случайном прикосновении к работающему светодиоду.
Для ламп в 1 Вт подходят источники питания на 300-350 мА, для ламп в 3 Вт — 600-700.
Необходимость охладителя
Дабы светодиод служил длительно, он не должен перенагреваться. Для отведения тепла от элемента нужен дюралевый радиатор. Для лампочки в 1 Вт будет нужно рассеиватель размерами 5х5 см. Если взять меньше, эффекта не будет — площадь играет важную роль.

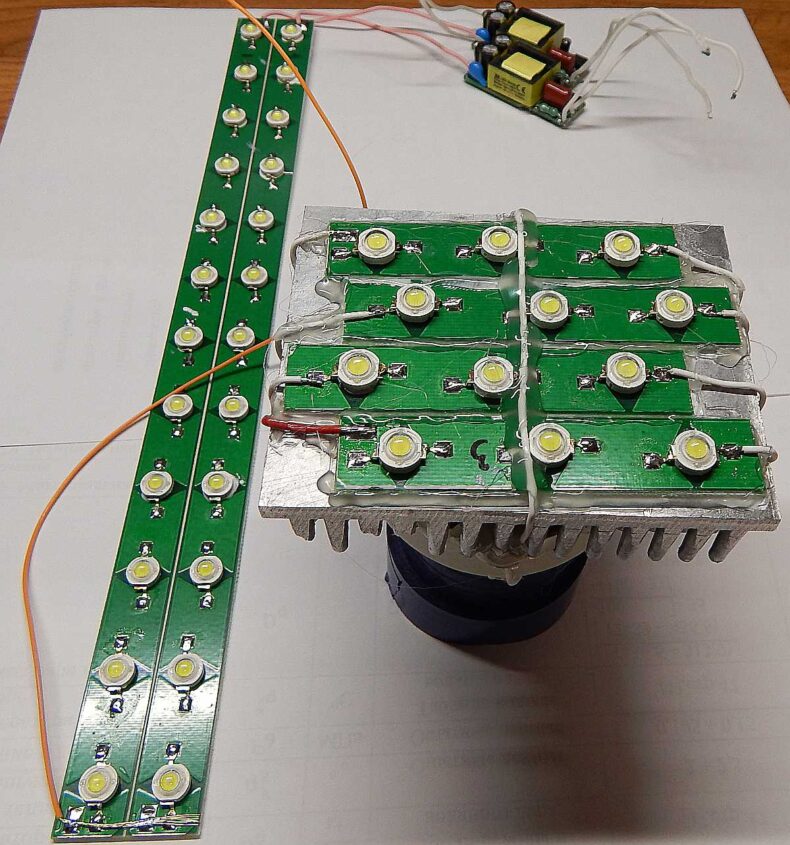

Изготовка светодиодного модуля
Для сотворения простого осветительного прибора пригодятся особые детали:
- светодиодные лампы в 1 Вт — 3 штуки;
- источник питания 300 мА;
- двухсторонний скотч с теплопроводящими качествами;

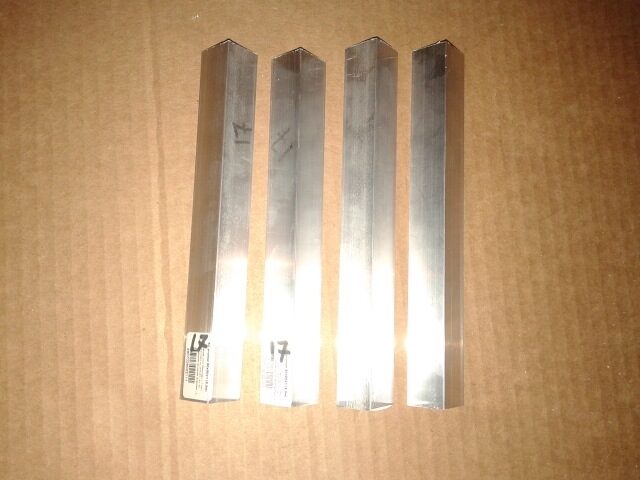

- дюралевая пластинка 6 см, шириной 1 мм в качестве рассеивателя тепла.
На за ранее обезжиренную поверхность радиатора наклеивается теплопроводный скотч. На него инсталлируются так же за ранее обработанные снизу светодиоды, не запамятывая соблюдать полярность.

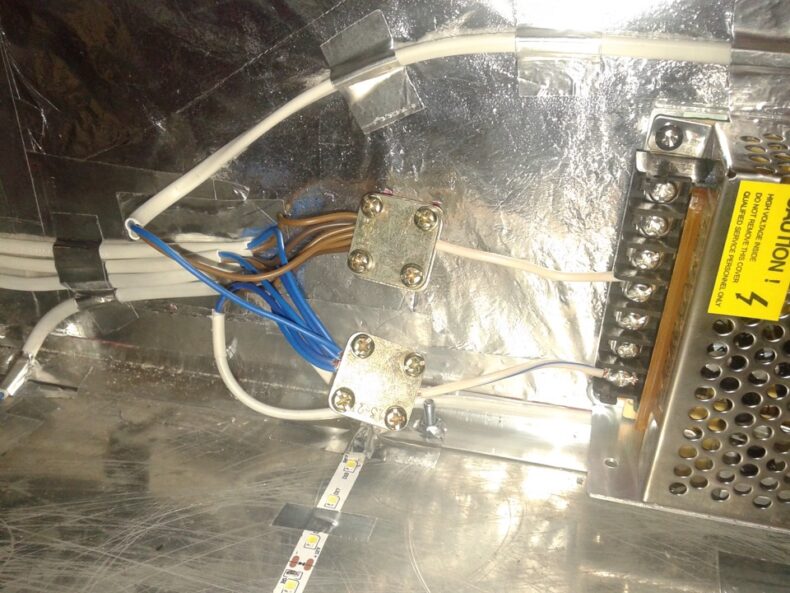

Дальше с помощью тончайшего проводка светодиоды спаиваются между собой. Потом концы проводов от последних ламп припаиваются к драйверу.

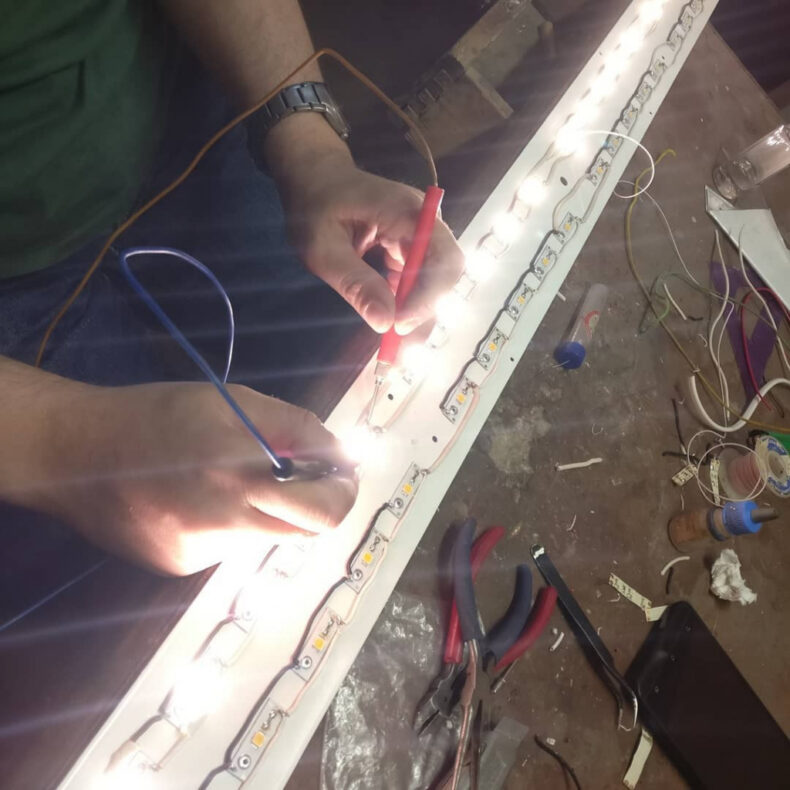

Конструкцию необходимо подключить к сети и подержать несколько часов в работающем состоянии, дабы проверить. Особо следует смотреть за радиатором — он не должен сильно греться.

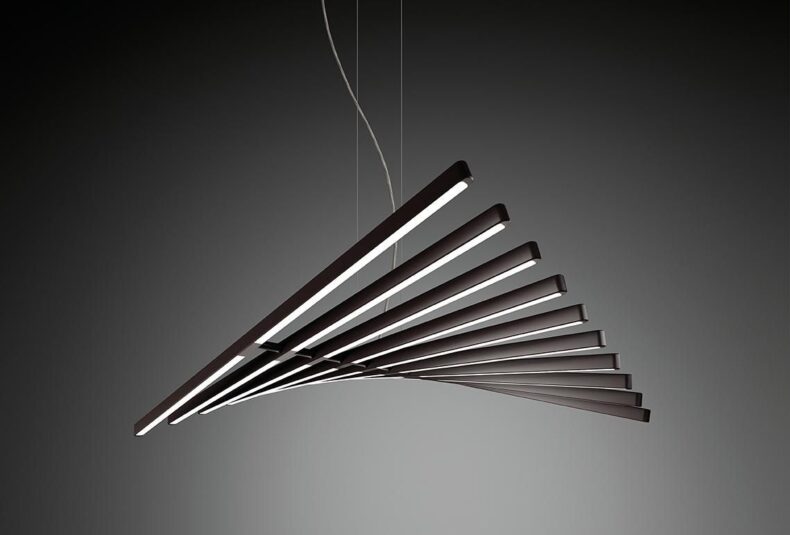

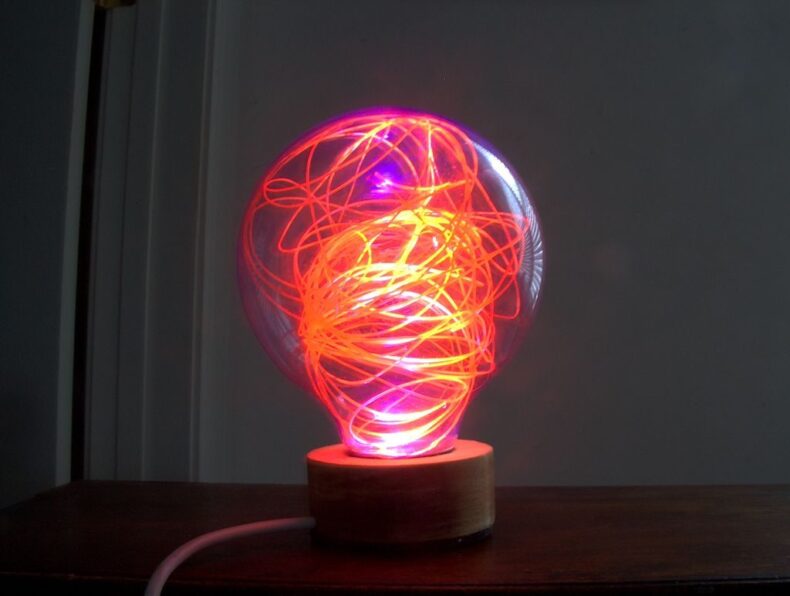

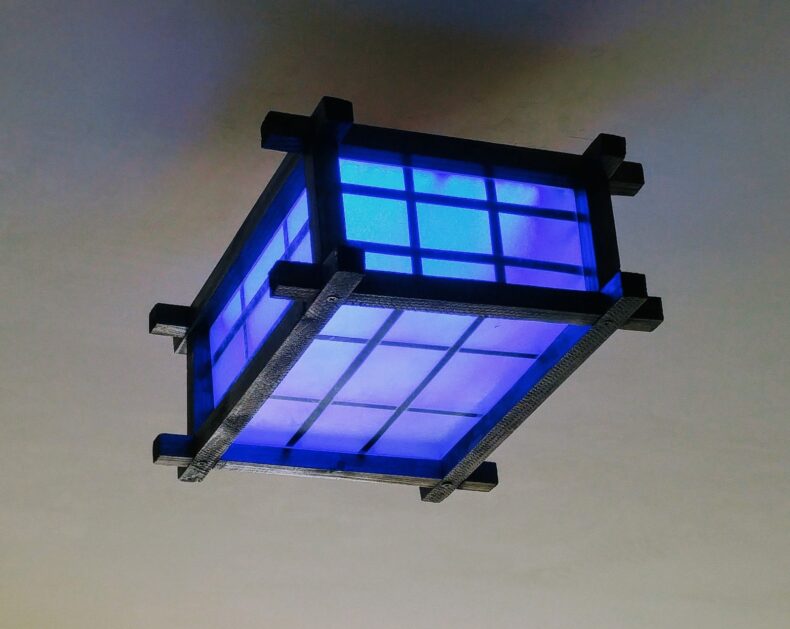

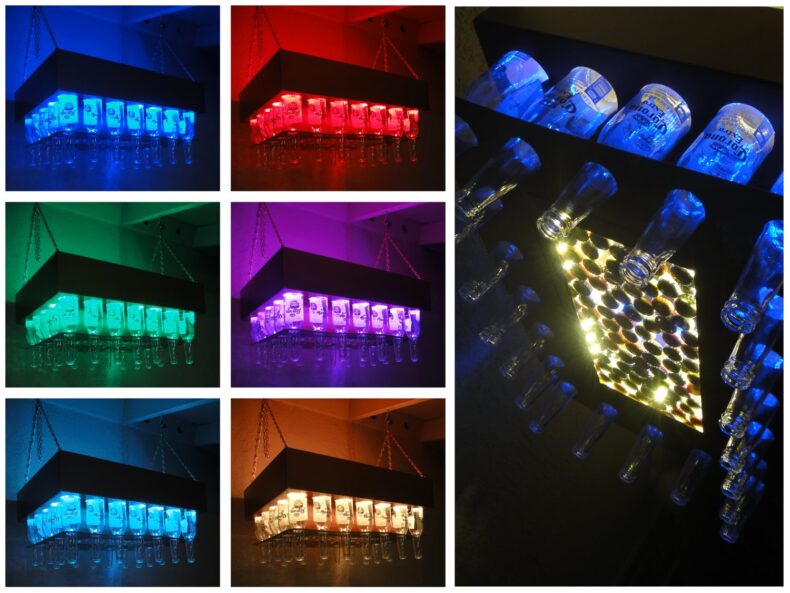

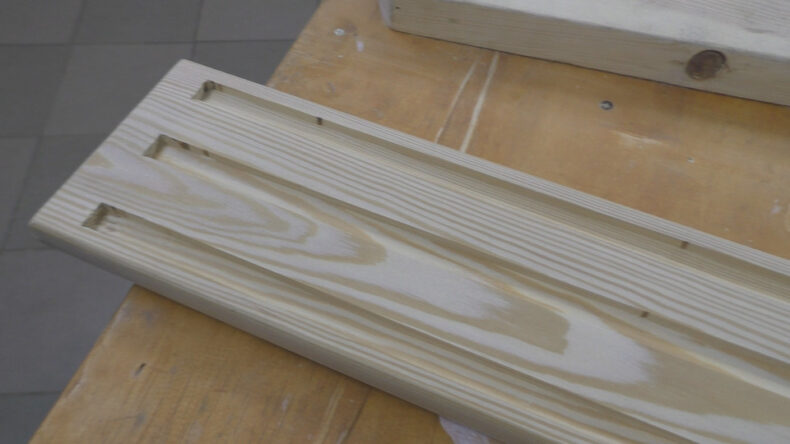

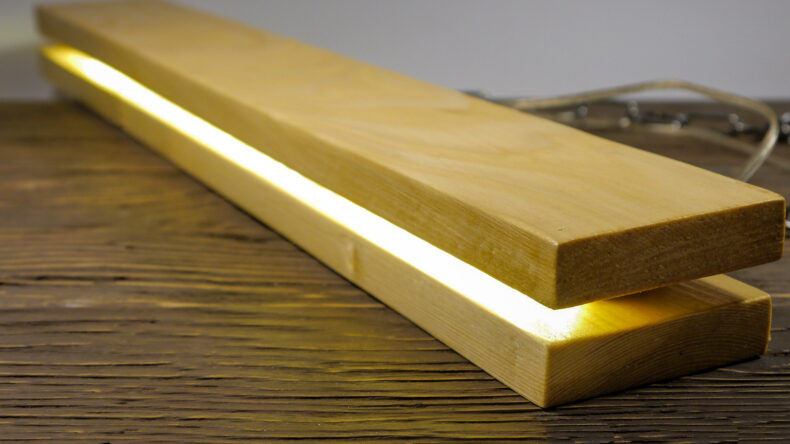

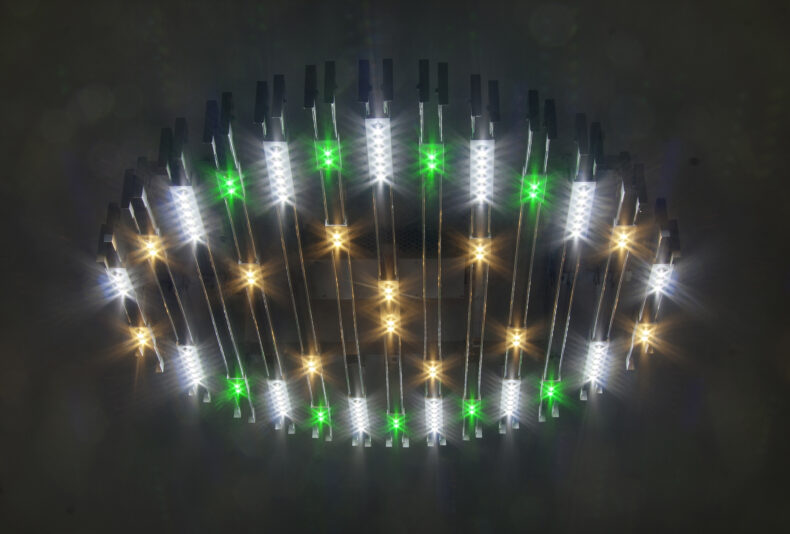

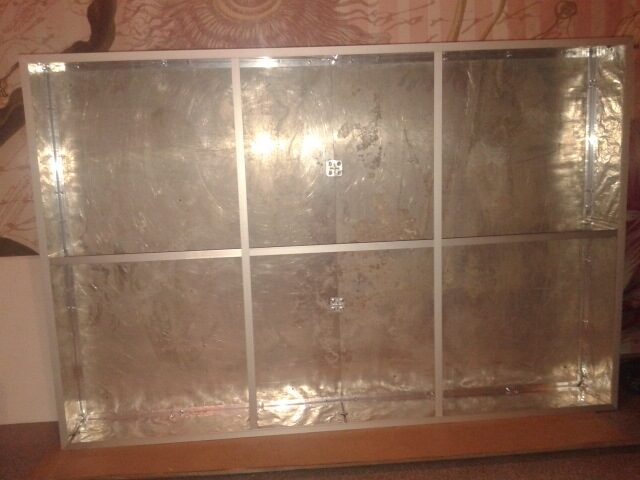

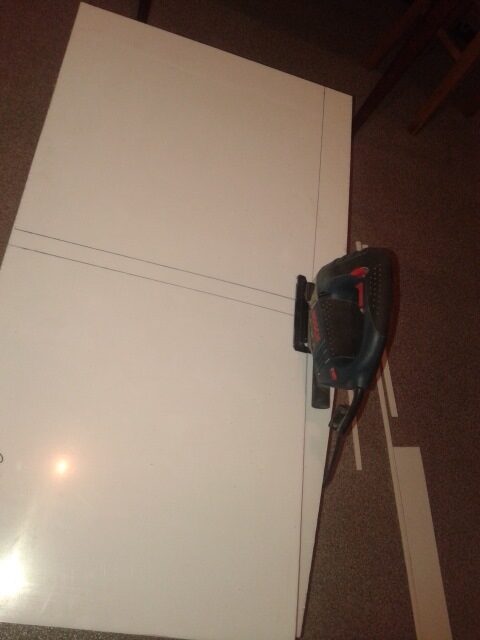

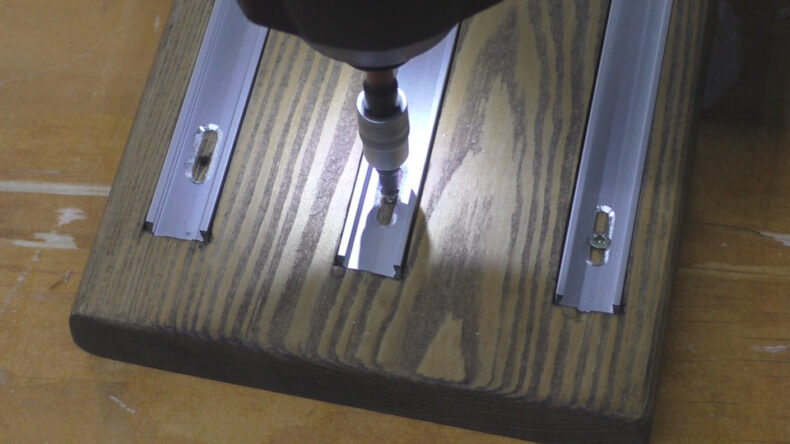

Готовый устройство можно оформить из корпусом из любого подручного материала. На рисунке светодиодных осветительных приборов, изготовленных своими руками можно узреть массу увлекательных примеров декорирования: плафоны из пластмассовых стаканчиков либо картонных фигур, проволочные либо древесные конструкции.

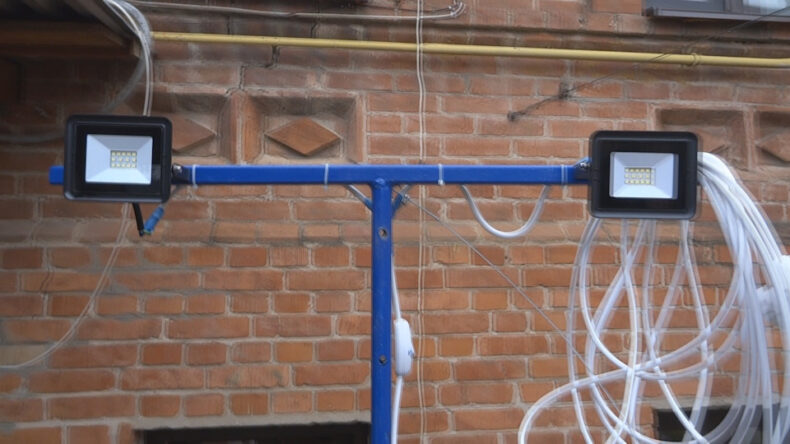

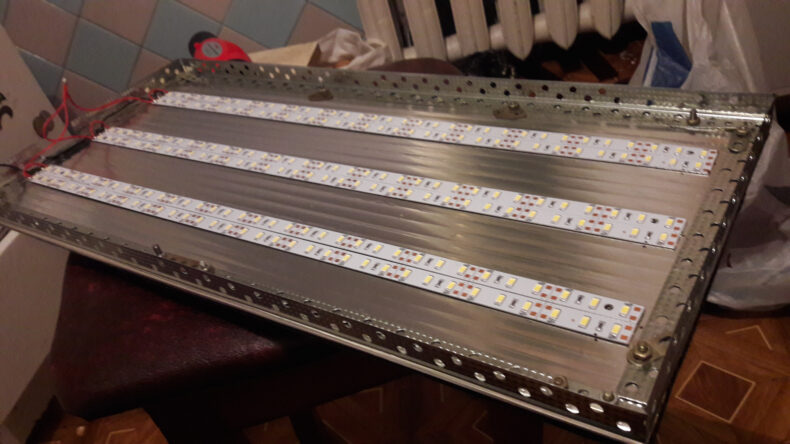

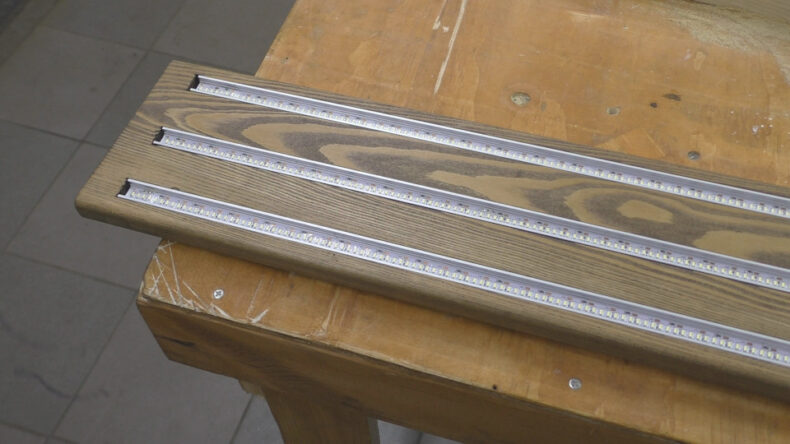

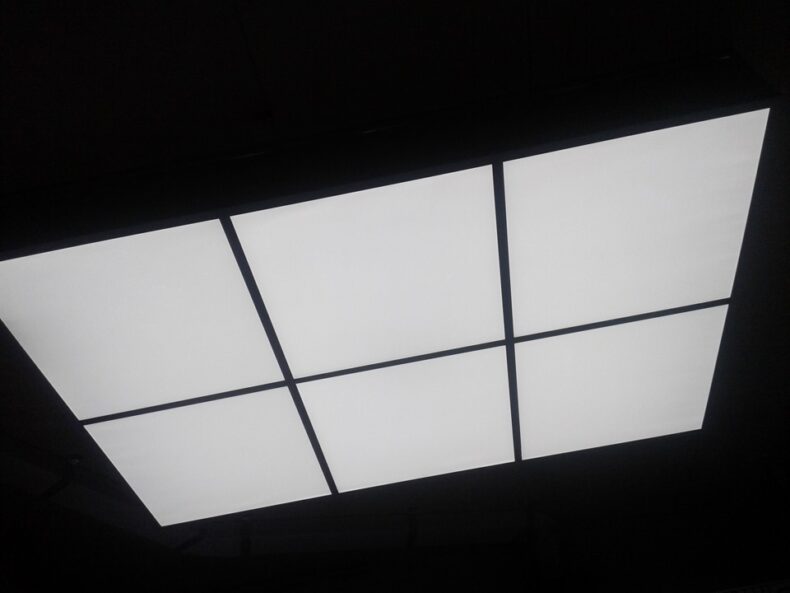

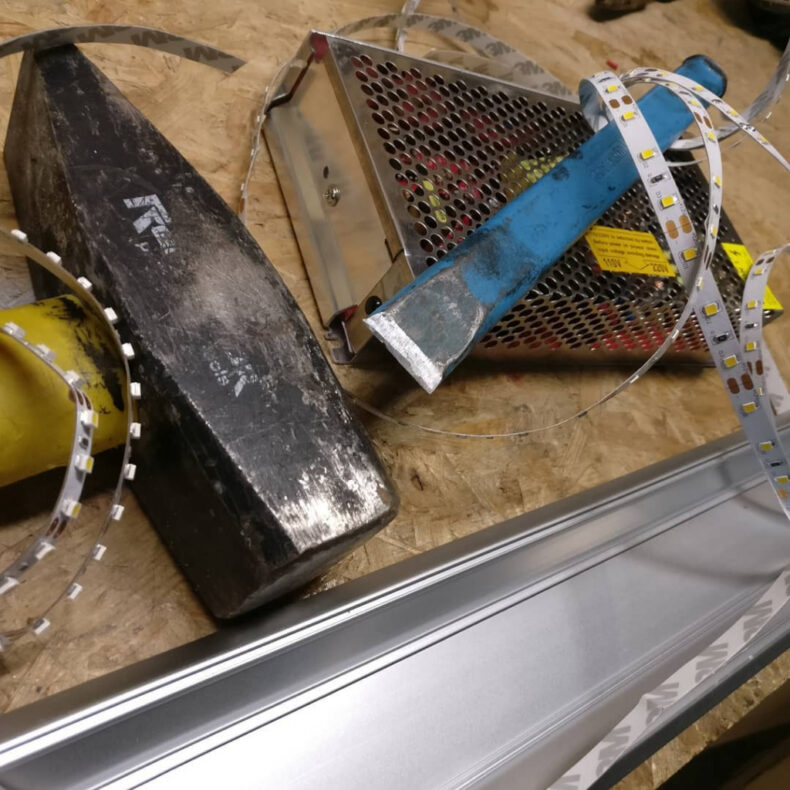

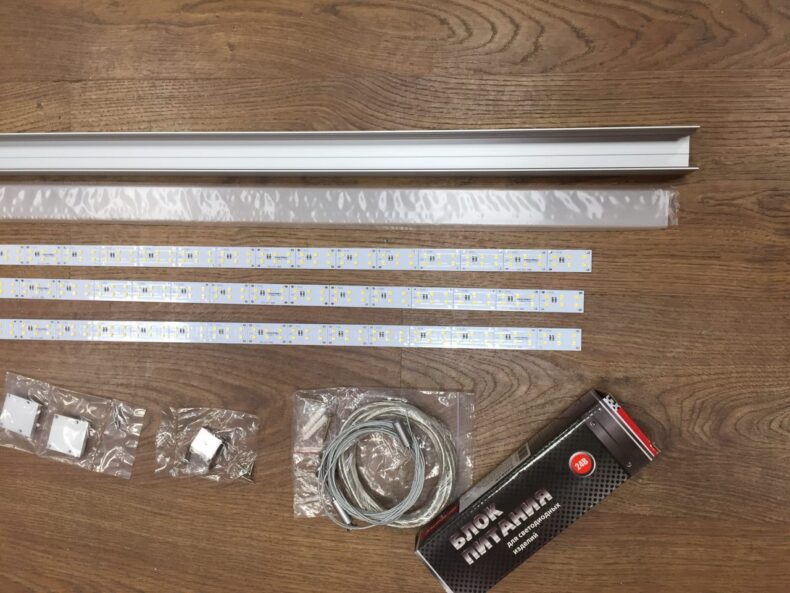

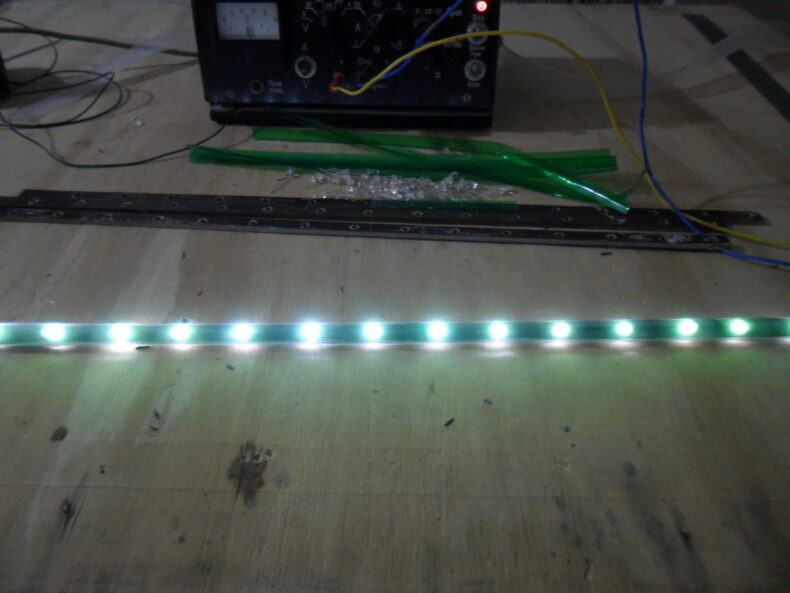

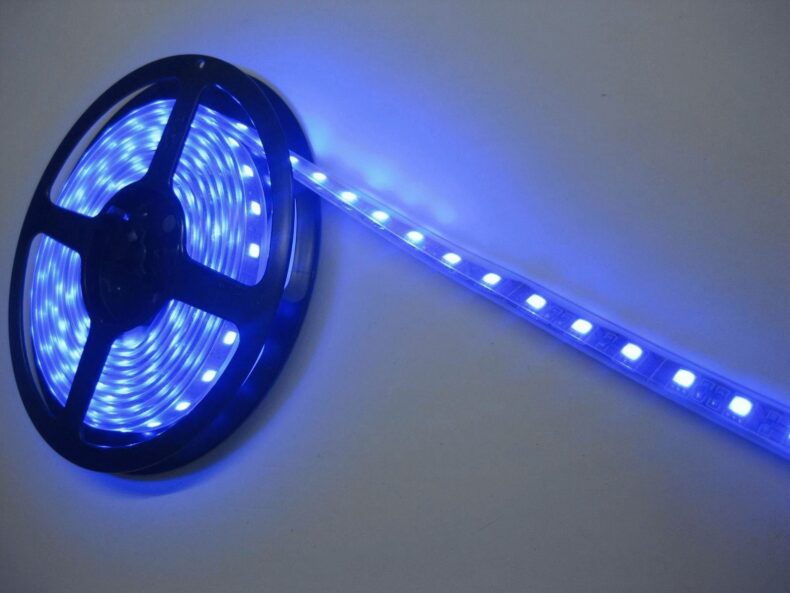

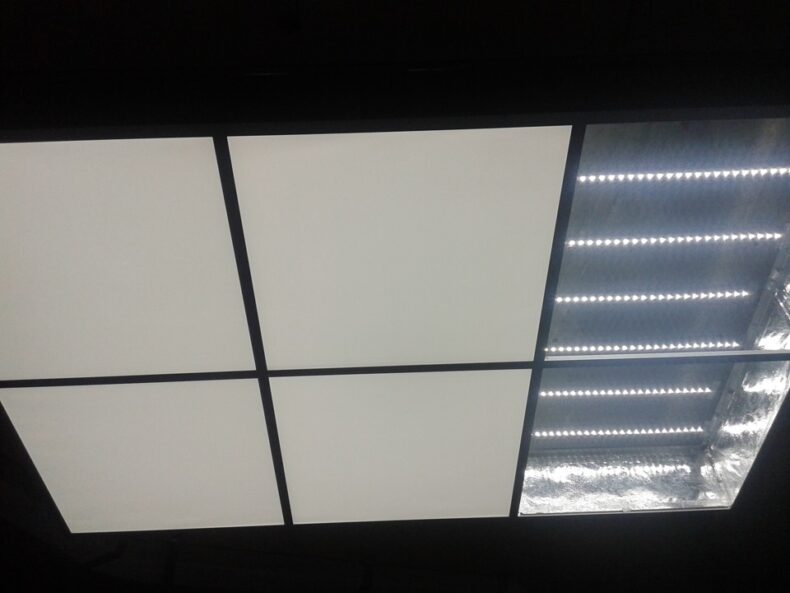

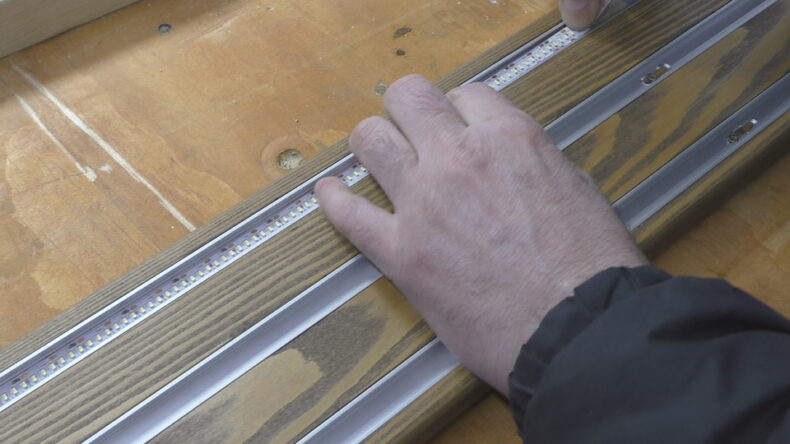

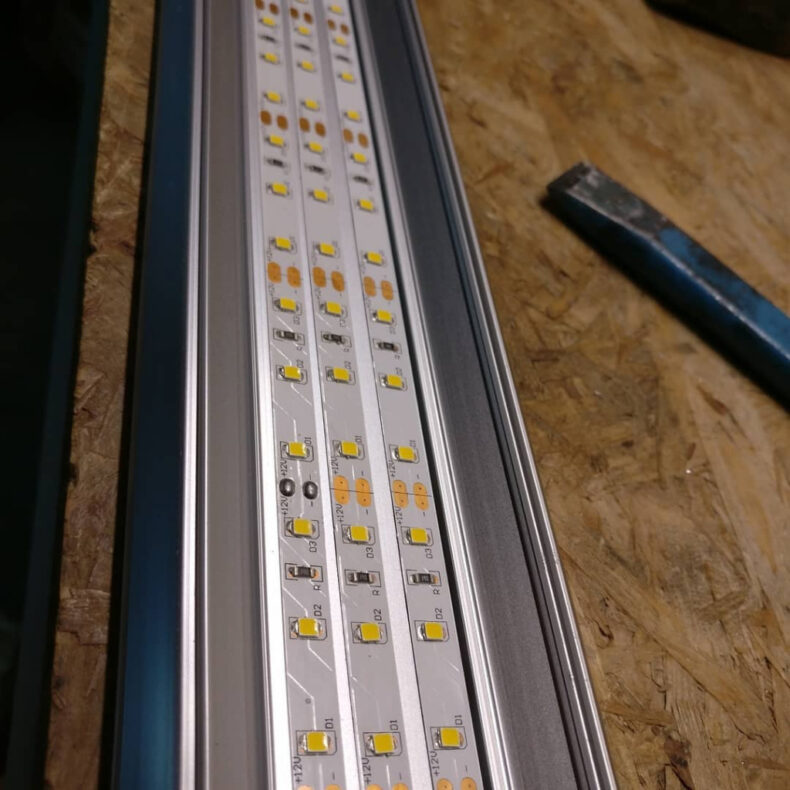

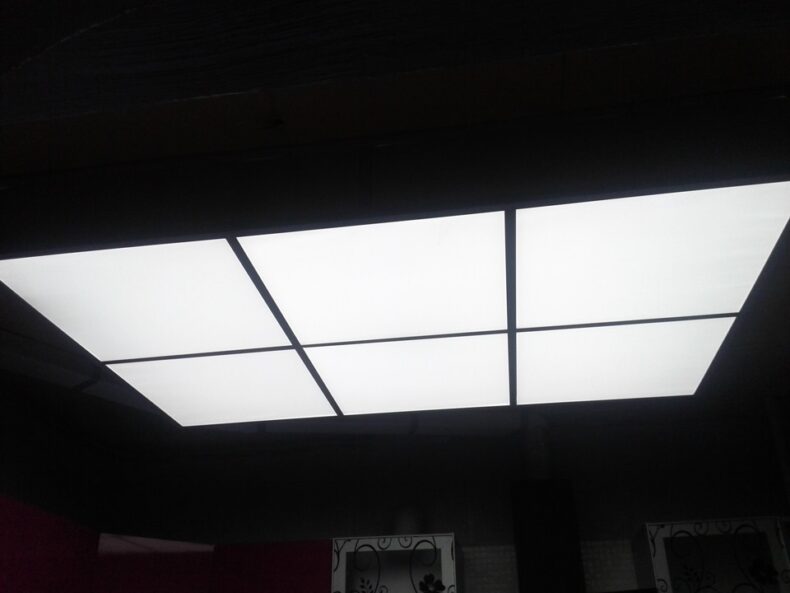

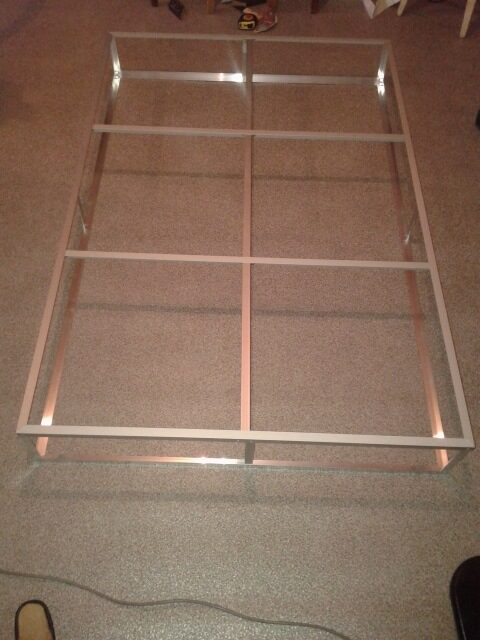

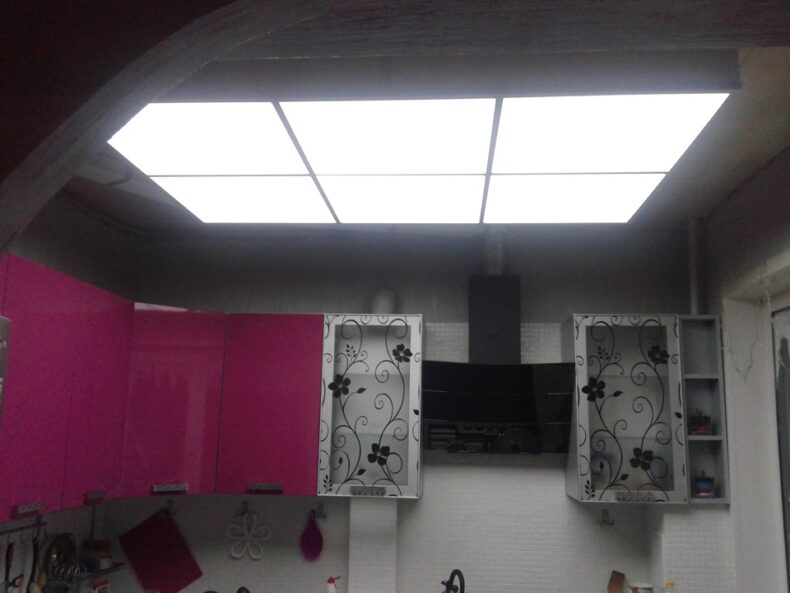

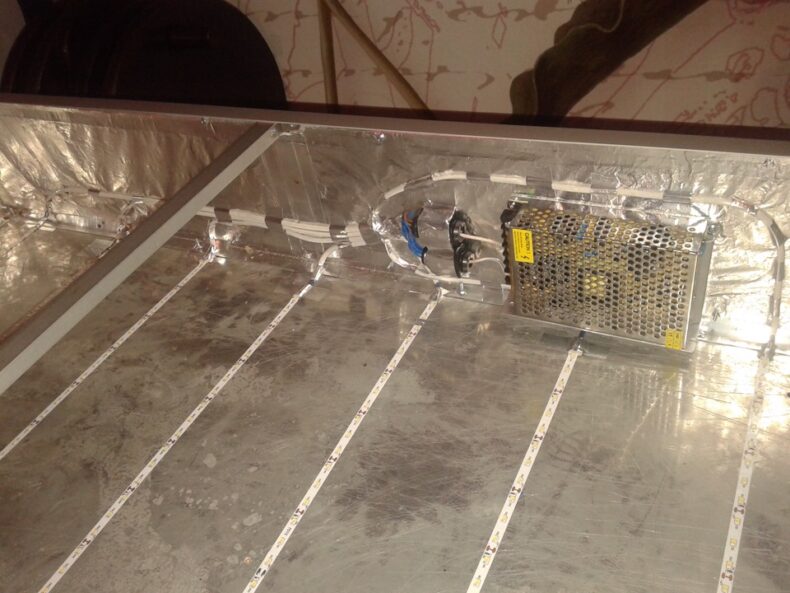

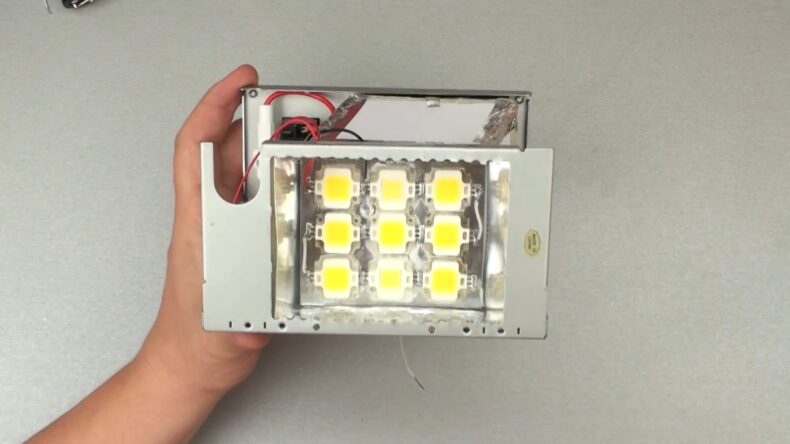

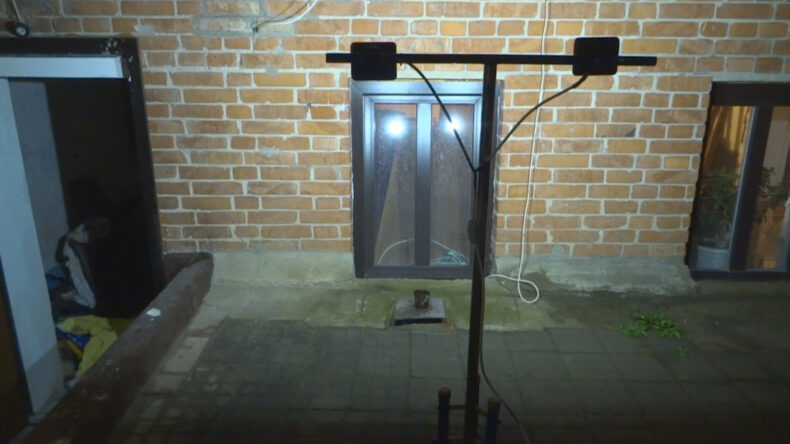

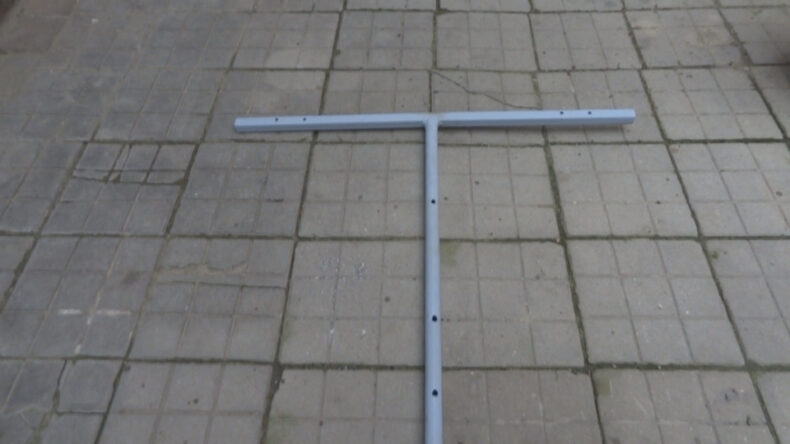

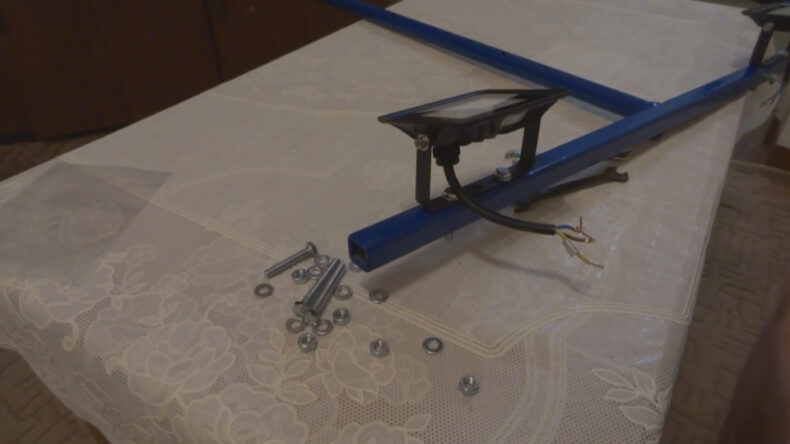

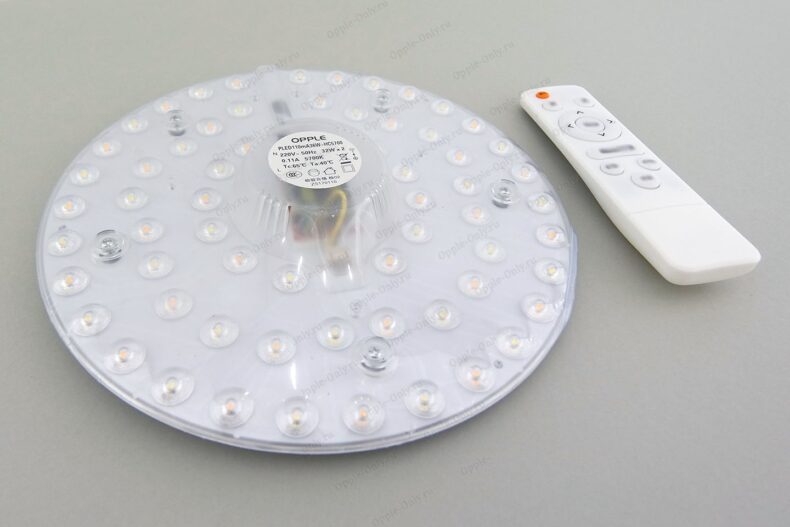

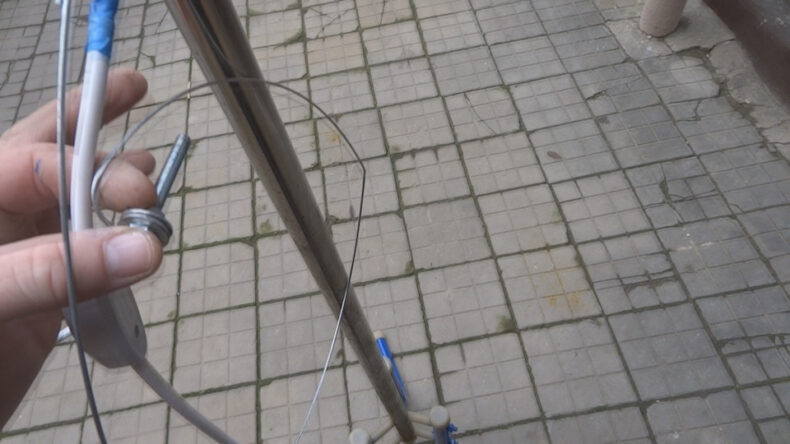

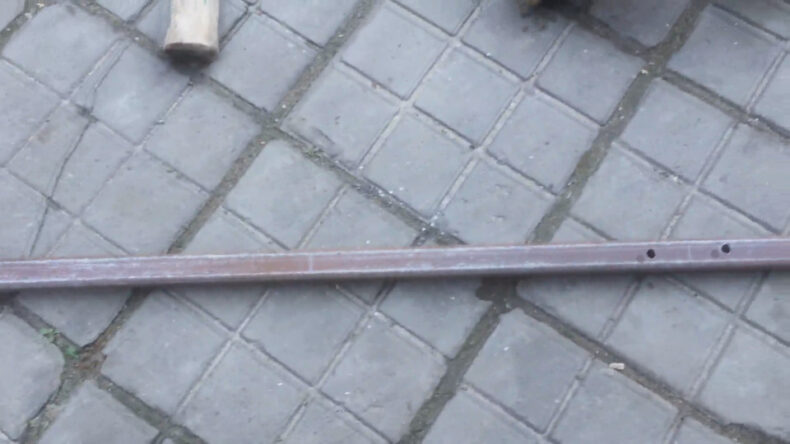

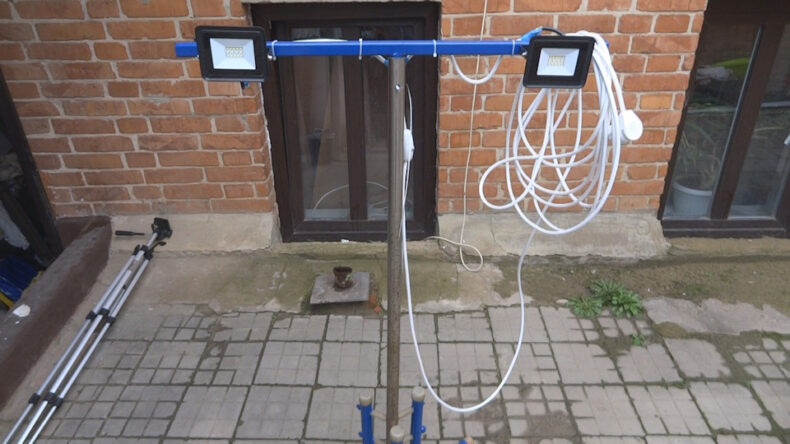

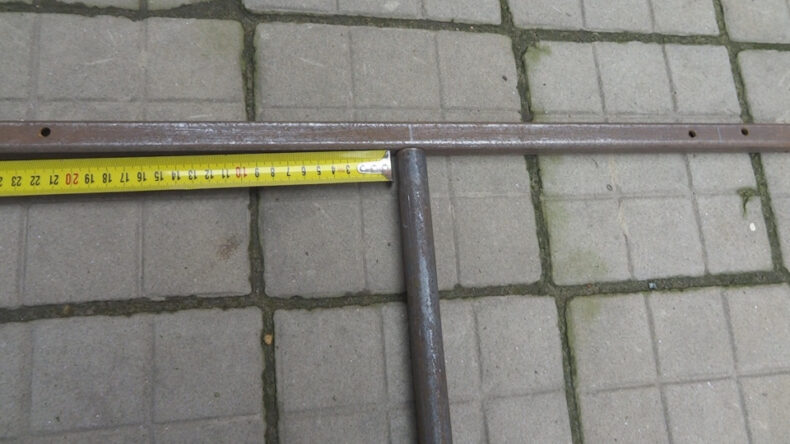

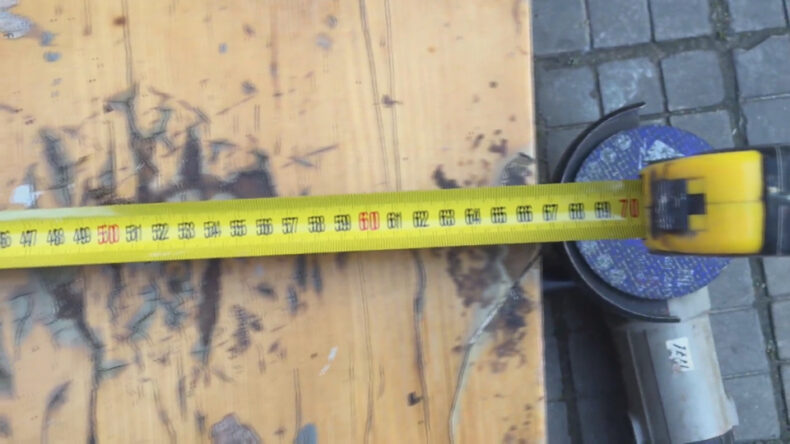

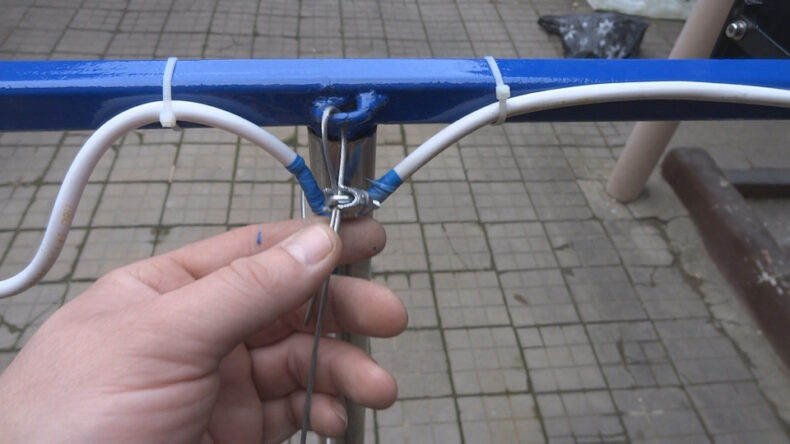

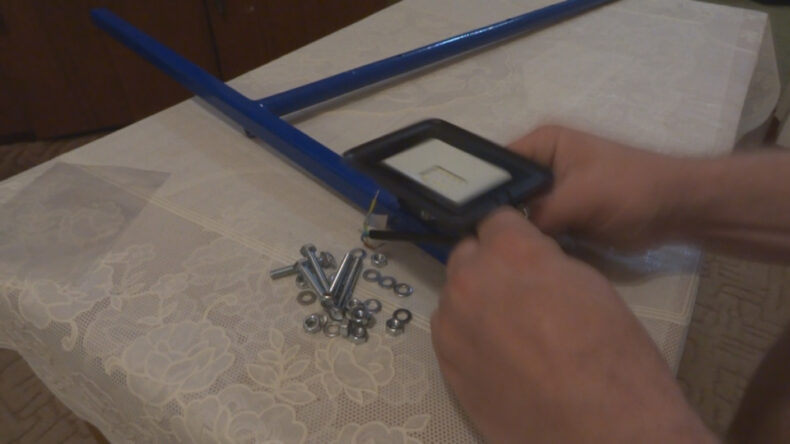

Для производства более массивного осветительного прибора будет нужно большее количество светящихся частей и поболее мощнейший драйвер. Можно сделать длинноватую светящуюся ленту, и с ее помощью собрать своими руками потолочные светодиодные осветительные приборы.
Ремонт светодиодных осветительных устройств
Освоив науку по изготовлению, можно с легкостью отважиться на ремонт светодиодных осветительных приборов своими руками в случае их неисправности.
К более распространенным поломкам можно отнести отсутствие света, прерывание свечения, неизменное отключение, повреждение светодиода. Предпосылкой в большинстве случаев могут быть нарушение правил использование устройством, перегрев, выгорание светодиода, куцее замыкание, ошибки подключения.
Подготовка к ремонту
Устранение дефектов начинается с демонтажа осветительного устройства и исследования его конструкции.
Дальше следует диагностика устройства на неисправности: проверка электронной схемы на предмет изъянов проводки, проверка работоспособности лампочек, проверка цоколя на наличие прогоревших мест.
Устранение дефектов
Ремонт осветительного прибора делается зависимо от найденных изъянов. В случае выгорания, нужно поменять дефектные светодиоды. При обнаружении проблем в схеме — пропаять обрывы, восстановив целостность соединений. Окислившиеся контакты следует зачистить.
Зная, как отремонтировать светодиодный осветительный прибор своими руками, можно значительно сберечь время и средства, не прибегая к вызову мастера.
Проверить неисправности осветительного оборудования, убрать их своими руками, также собрать без помощи других осветительный устройство можно просто. Довольно только точно следовать советам и соблюдать технику безопасности.
