Современные технологии производства светотехнической продукции подарили миру светодиодные осветительные приборы, выведя тем освещение на новый, принципно другой уровень работы. Сейчас светодиоды используются фактически везде, вытесняя из обихода морально устаревшие лампы накаливания и небезопасные для здоровья газоразрядные и люминесцентные источники света.
Ремонт светодиодного осветительного прибора
Светодиодная продукция имеет массу плюсов, одной из которых является длительный период работы. Но даже они выходят из строя. Дабы избежать излишних издержек ремонт осветительных приборов, работающих на светодиодах можно производить своими руками. Как это выполнить и что для этого следует знать, будет детально разобрано в этой статье.
Устройство диодной осветительной продукции

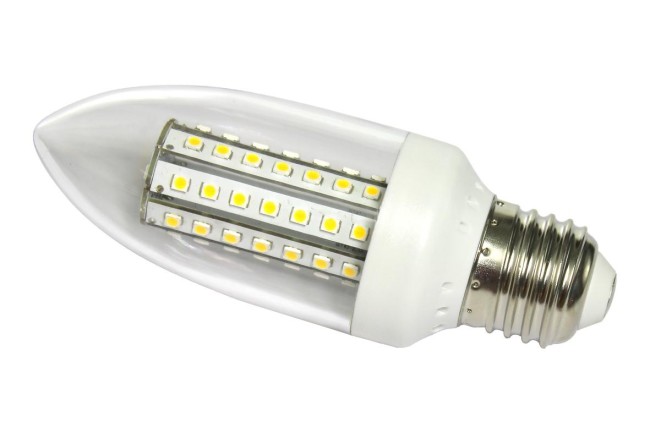

Основой любого светодиодного осветительного прибора и таковой же лампочки являются диоды, которые при прохождении через них тока начинают светиться. Потому, дабы совершить самостоятельный ремонт осветительных приборов такового плана, следует знать, как он работает.
Направьте внимание! Принцип деяния светодиодных изделий будет схожим для всех вариантов выполнения. Потому зная его, можно своими руками починить хоть какой осветительный прибор либо лампочку.
Строение светодиодного осветительного прибора
Дабы осознавать, каким образом должен осуществляться своими руками ремонт светодиодных осветительных устройств, нужно разобраться в их конструкции. Такие приборы состоят из следующих компонент:
- корпус. Обычно осветительные приборы светодиодного типа имеют уникальный корпус, внешний облик которого подбирается зависимо от стиля и нужного дизайна. Исходя из убеждений функциональности устройства он не имеет никакого значения. Это только емкость для «начинки»;
- драйвер. Это устройство играет роль преобразователя питания. Он способен выдавать неизменный ток. Очень нередко причина неисправности устройства кроется в выходе из строя конкретно драйвера;
Направьте внимание! Вся светодиодные изделия работают с напряжением ниже сетевого (220 вольт). Обычно их напряжение составляет 12 либо 24 вольт. Потому установка драйвера в лампу будет неотклонимым требованием, дабы подключить ее к сети.

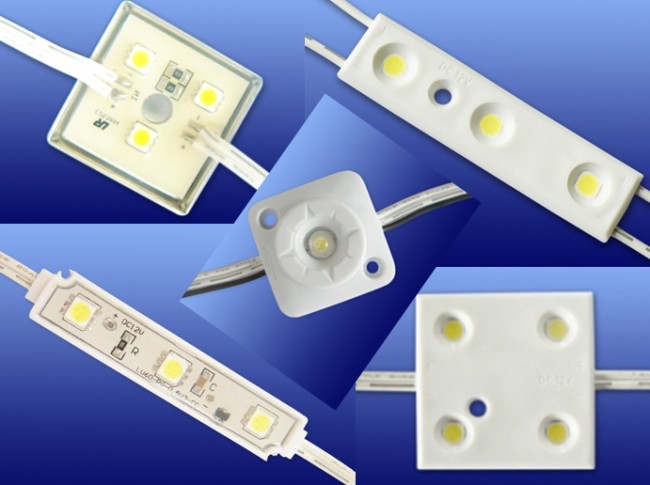

- светодиоды – главный источник света. Они вырабатывают свет при преобразовании электроэнергии, переданной через драйвер;
- радиаторы. Он применяется для остывания нагревающихся источников света;
- оптические элементы (линзы и рефлекторы). При помощи происходит преобразование излучаемого светодиодами света в приемлемый для человека световой поток.
Это самое обычное устройство светодиодного осветительного прибора. Но сейчас в продаже имеются лампы, работой которых можно управлять при помощи пульта дистанционного управления.
Особенности строения управляемых осветительных приборов
Светодиодные осветительные приборы, которыми можно управлять при помощи пульта дистанционного управления, появились относительно не так давно. Дабы появилась такая возможность, устройства подобного плана получили дополнительные элементы собственной конструкции.

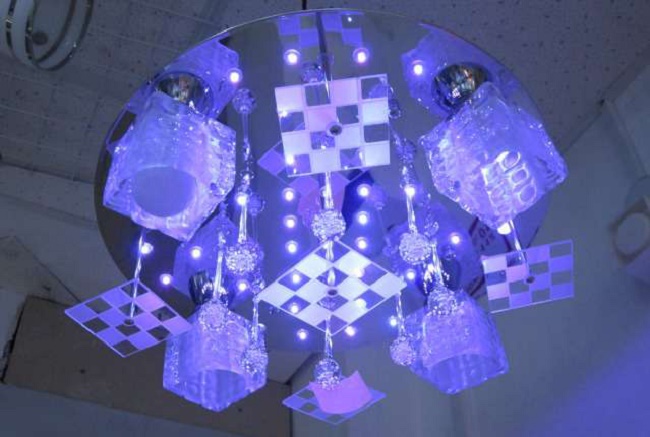

Люстра, управляемая пультом
Как мы узнали, стандартный светодиодный осветительный прибор (к примеру, потолочная люстра) состоит из драйвера, блока регулятора и корпуса. В драйвере имеются клеммные зажимы (клеммы). К ним подводится питание. От блока регулятора в обычный люстре проходят провода к лампам. Количество таких проводов, зависимо от дизайна устройства, может быть от 1 и до 12.
В моделях светодиодных ламп, работающих от пульта управления, в конструкцию встроена дополнительно антенна, также регуляторы напряжения и блоки, которые проводят автоматическую настройку свечения изделия.
При всем этом в растровых моделях осветительных приборов могут быть размещено несколько драйверов, также разные виды светодиодов. Помните, что проверка и ремонт осветительных приборов светодиодного плана, проводимого своими руками, на сто процентов находится в зависимости от их вида.
Распространенные виды поломок
Светодиодные осветительные приборы, из-за собственного довольно сложного устройства, могут иметь самые различные неисправности, от вида которых будет зависеть проводимые своими руками ремонтные деяния. Но более нередко встречаются типовые поломки, к которым относятся следующие моменты:
- полное либо частичное отсутствие освещения;
- возникновение краткосрочного мерцания;
- самопроизвольное отключение света во время работы устройства;
- выход из строя лампочки либо светодиодов.
Привести к поломке осветительного прибора такового плана могут самые различные предпосылки. Более нередко причинами поломок светодиодных осветительных устройств становятся следующие моменты:
- некорректные условия эксплуатации. При покупке лампы непременно узнайте, какие условия работы будут считаться хорошими для нее. Если люстра либо стенное бра работают в неподходящих критериях, то высока возможность возникновения поломки;
- перегрев. Трудности у светодиодного осветительного прибора могут начаться тогда, когда температура диодов превысила 50 градусов. Из-за таковой высочайшей температуры может случиться разрыв контактов нити либо самого держателя, также произойти отслоение на плате контактов;
- выгорание светодиода. Оно может происходить на сто процентов либо отчасти. Предпосылкой этому служит перенапряжение сети либо пробой конденсатора (перегорание);
Направьте внимание! Такая неисправность нередко возникает у дешевеньких изделий, так как в них применяются дешевые платы.
Это главные предпосылки, которые могут привести к неисправности светодиодного устройства. Но не считая них встречаются дополнительные предпосылки, к которым относятся следующие моменты:
- неверное подключение изделия к сети;
- краткосрочное замыкание, показавшееся в цепи;
- неверный установка устройства;
Светодиодная люстра на потолке
- несоблюдение схемы его подключения;
- вначале приобретенное плохое изделие. К примеру, это может быть нехорошая припайка контактов цепи, также светодиодов и иных частей устройства осветительного прибора (к примеру, драйвера). Обычно такие моменты носят название «заводской дефект».
Направьте внимание! У светодиодной люстры, управляемой при помощи пульта, более нередкой предпосылкой поломки является конкретно заводской брак.
Как лицезреем, привести к неисправности данного типа осветительных устройств могут самые различные предпосылки. Потому, дабы выполнить ремонт своими руками, нужно отыскать сначала причину поломки.
Подготавливаемся к ремонту
Дабы ремонт светодиодного осветительного устройства своими руками прошел стремительно и привел к хотимому результату, к нему нужно приготовиться.
Сначала, дабы узнать причину поломки (к примеру, драйвера, светодиода и т.д.), нужно снять люстру либо бра с неизменного места локализации. Для последующих действий для вас непременно нужна будет отвертка (крестообразная либо с плоским концом). Время от времени, когда может пригодиться клещи. Они необходимы, если корпус устройства был соединен воедино с помощью скруток. Не считая клещей тут пригодятся изоляционная лента и мультиметр, дабы проверить исправность контактов.

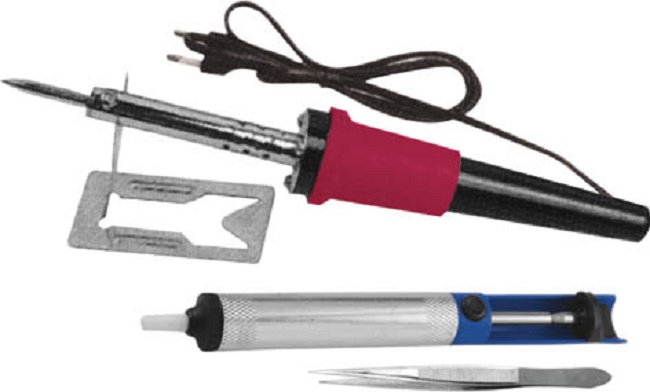

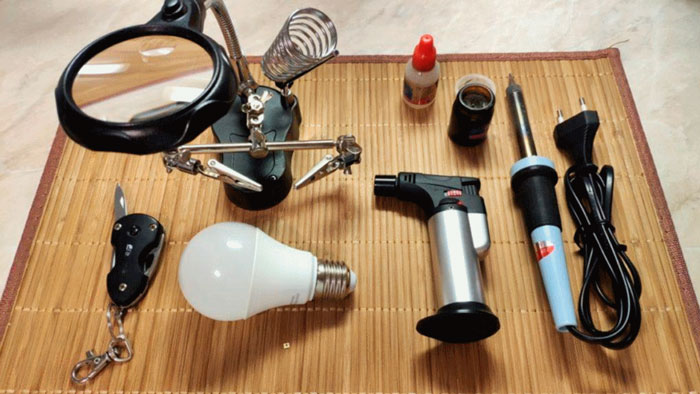

Набор вероятных инструментов
Также, дабы совершать манипуляции с маленькими элементами устройства осветительного прибора, необходимо иметь под рукою пинцет. Если же нужно будет провести паяльные работы, то без паяльничка также не обойтись. Для замены светодиодов можно применять дрель с разным набором сверл.
Направьте внимание! Проводить любые электротехнические работы незащищенными инструментами запрещено. На них всегда должна иметься защита.
Сейчас, когда мы обусловились с ориентировочным набором инструментов, можно приступать к ремонту люстры либо другого типа осветительного прибора своими руками.
Сам ремонт
Разглядим ремонт led-приборов на примере люстры. Более просто проводить работные работы в ситуации, когда имеется обычная люстра, не снаряженная пультом управления. Все такие устройства, как мы уже узнали ранее, собираются по одному принципу. Схема таких устройств содержит всегда следующие элементы:
- светодиоды. Они могут быть объедены в малогабаритный мост;
- конденсаторы (электролиты);
- несколько резисторов (сопротивления);
- катушка с обмоткой.
Напомним, что это самая обычная схема работы светодиодной люстры.
Ремонт в данной ситуации будет смотреться следующим образом:

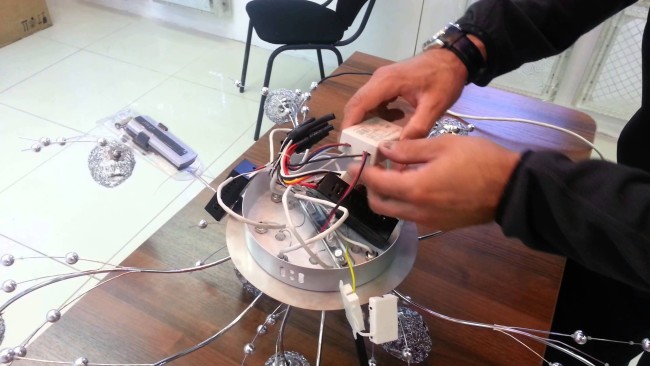

- снимаем осветительный прибор с потолка;
- разбираем его;

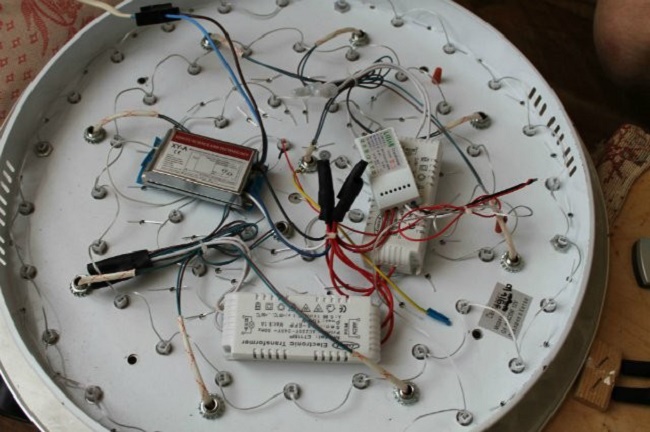

Разобранная светодиодная люстра
- сейчас необходимо пристально разглядеть плату устройства на предмет видимых изъянов драйвера, обрыва проводов и других компонент электросхемы. Если такие недостатки отсутствуют, то это считается неплохим признаком;
- сейчас снимаем плафон и изучаем внешний облик светодиодной ламы либо размешенных в корпусе светодиодов. Наличие пригоревших мест на цоколе лампы либо самых диодов свидетельствует об их неисправности;
- при обнаружении очевидных признаков повреждений (перегорание драйвера, светодиода, обрыв проводов и т.д.) ремонт подразумевает или подмену покоробленного элемента, или спаивание разорванных контактов.
Также в данной ситуации можно провести превентивные работы: подтянуть все винты, перепаковать все клеммники и т.д.
Не считая этого, если причина поломки не выявляется, то нужно провести проверку работоспособности цепи светодиодов. Для этого проводят следующие манипуляции (самый обычный метод):
Направьте внимание! Таким же образом можно инспектировать работоспособность цепи светодиодов в лампочках.
- закрепляем осветительные приборы;
- подаем на него питание. Идеальнее всего для устройств на 12 либо 24 вольта применять для этого отдельный блок питания;
- прозвонить необходимо все светодиоды. Для прозвонки можно применять обыденный пинцет при подключении лампы к питанию. Для этого необходимо попеременно при помощи пинцета замыкать контакты на каждом диодике;
- загорание лампы произойдет в момент обнаружения спаленного светодиода;
- сейчас осталось только поменять спаленный диодик и возвратить люстру на место.
Помните, что замена светодиодов перемычкой вероятна только в этом случае, когда их количество в общей цепи составляет более 10. В неприятном случае произойдет перегрузка конденсатора. В таковой ситуации блочного типа светодиоды просто сгорят.
Ремонт люстр с дистанционным управлением
Тут очень нередко предпосылкой поломки является перегрев матрицы. Потому ремонт таких осветительных приборов будет смотреться следующим образом:
- разбираем люстры;
- находим причину поломки (перегорание элементы и т.д.);
- дабы провести паяльные и другие виды ремонтных работ. тут пригодиться схема устройства.

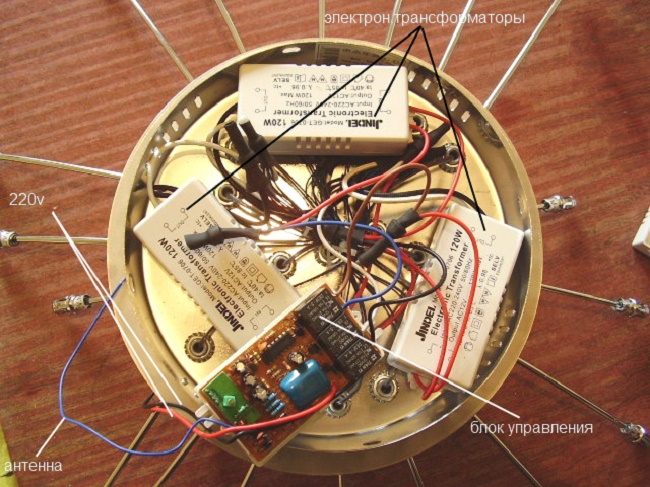

Схема светодиодной люстры с пультом управления
Тут препядствия могут быть у контроллера, блока управления либо антенны. После выявления сломанной детали, необходимо ее просто поменять на новейшую.
Заключение
Без помощи других отремонтировать светодиодный осветительный прибор полностью реально. Но для этого следует знать не только лишь устройство устройства, но и вероятные предпосылки поломки. Очень нередко поломку можно найти по наружным признакам (к примеру, почернение элемента электросхемы либо обрыв провода). Все последующие деяния будут уже зависеть от предпосылки поломки.
Как отремонтировать светодиодную лампочку на 220В своими руками?
Светодиодные лампочки невзирая на их заявленный срок службы в 30-50 тыс. часов (ага ��) часто пылают как “свечки” и работают не подольше обыденных ламп накаливания.
Вот только стоят они при всем этом совершенно других средств.
Что все-таки делать, если ваша led лампа отдала приказ длительно жить? Обычно мастера из ютуба рекомендуют вскрыть лампочку, отыскать устройством какой непосредственно диодик перегорел, высчитать его характеристики, пойти на АлиЭкспресс и заказать запасные.
Через несколько недель дождаться пока они придут на ваш адресок, выпаять термовоздушной паяльной станцией! негожий и впаять заместо него новый, умудрившись при всем этом не перегреть диодик при ремонте.
Серьезно? У меня сгорела лампа сейчас и на данный момент, и мне ее необходимо отремонтировать тоже сейчас и на данный момент.
Даже совет пустить светодиоды из одной спаленной лампочки на ремонт другой не подходит большинству рядовых юзеров.
Равно как и замена покоробленного светодиода дополнительным резистором.
Очень много аспектов появляется при подборе и перепайке.
Вы же не желаете попутно учить все премудрости радиоэлектроники?
Мы для вас предложим вариант, который дозволит отремонтировать светодиодную лампочку на 220в в домашних критериях, что именуется, “не отходя от кассы” с наименьшим набором инструментов и технических познаний.
Давайте разбираться как это выполнить без помощи других своими руками.
Как разобрать светодиодную лампочку?

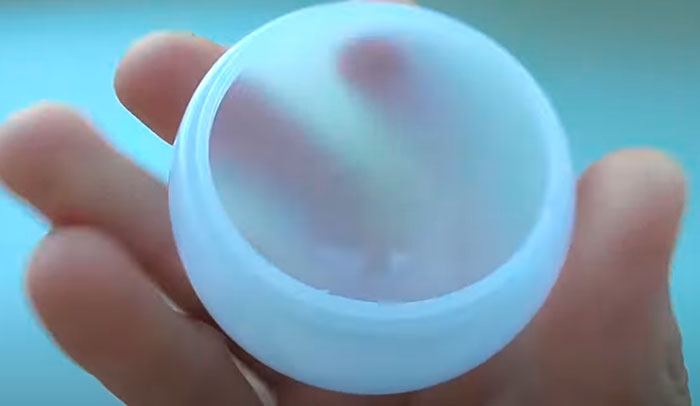

Самое сложное для новичков в этом процессе аккуратненько снять высшую часть.
Она довольно плотно посиживает на герметике. Есть правда модели, у каких матовая пробирка просто защелкивается либо закручивается по резьбе.
Мы разглядим более непростой вариант – на клею.
Если есть под рукою фен сможете за ранее разогреть верх пробирки теплым воздухом.

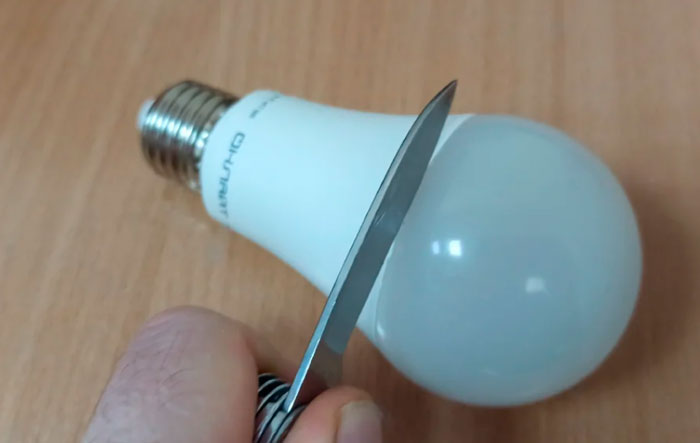

Дальше берете острый ножик и вставляете его лезвие по центру шва.
Проходитесь ножиком по кругу, углубляясь во вовнутрь. Потом поступательными движениями справа-налево, вверх-вниз отжимаете пробирку со собственного места ��.

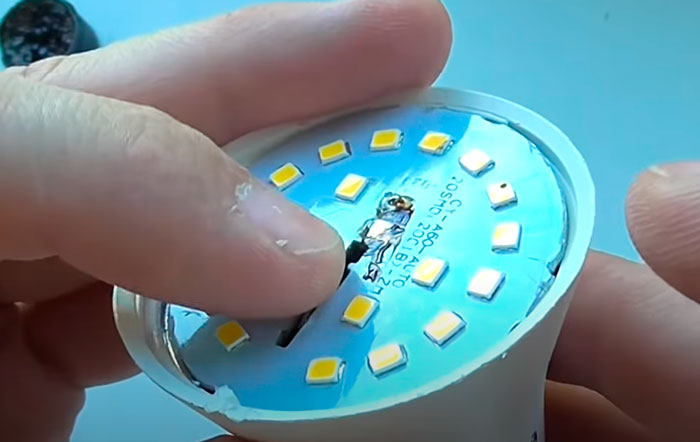

Добираетесь до светодиодов.
Почему лампа не светится?

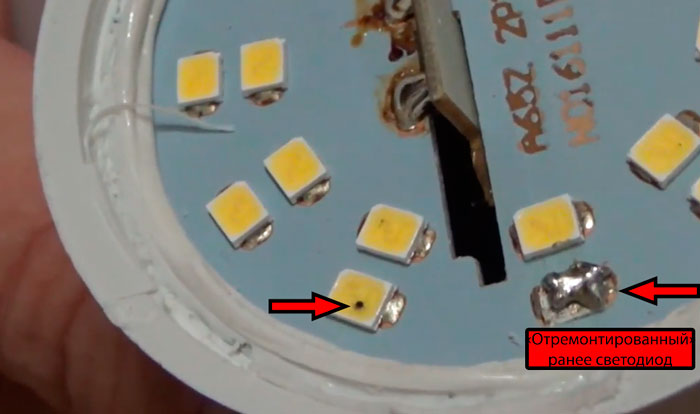

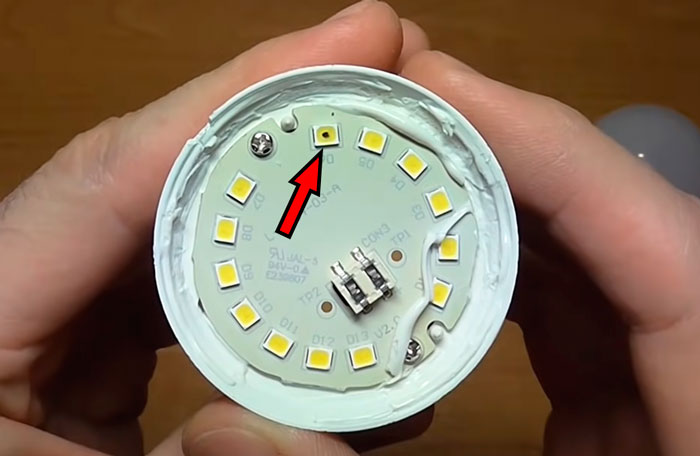

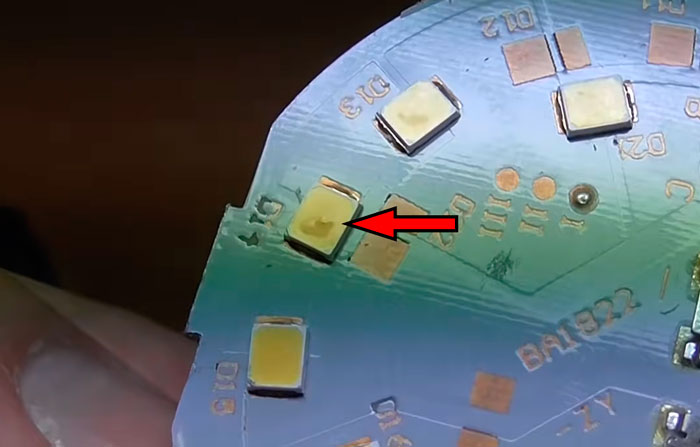

90% заморочек всех вышедших из строя Led ламп – это один спаленный светодиод. Часто найти его можно даже по внешнему облику.

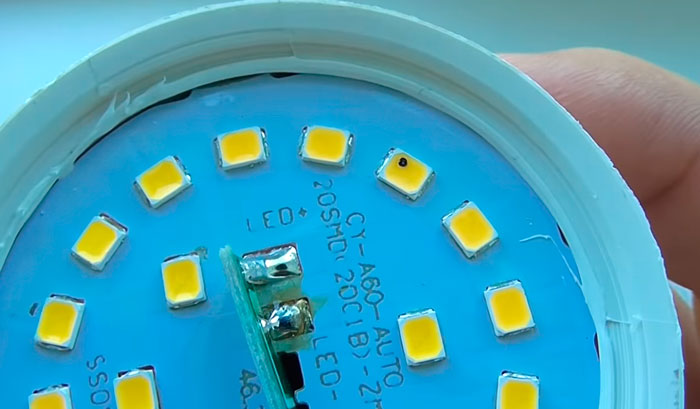

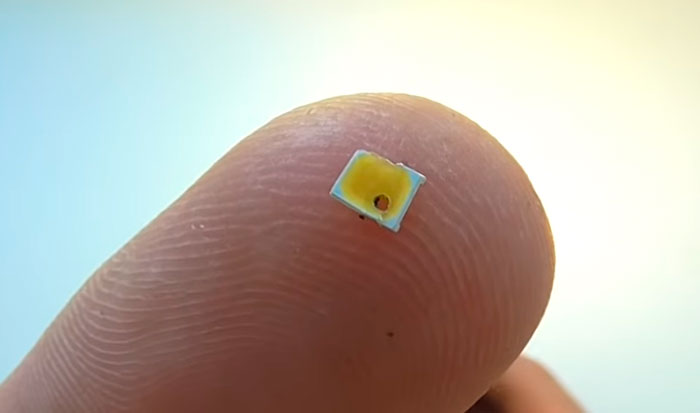

На желтоватой поверхности будет верно видна темная точка.
Время от времени заместо нее может быть очевидная неровность либо вздутость.
Так как все диоды в лампе соединены последовательно, то выход из строя 1-го автоматом тянет прерывание всей цепочки.

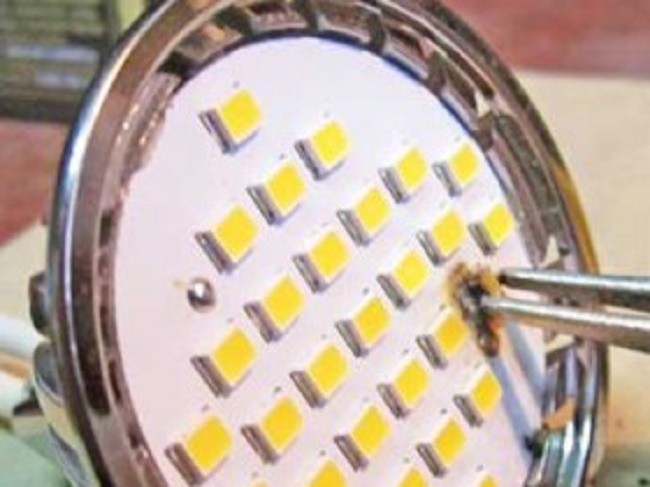

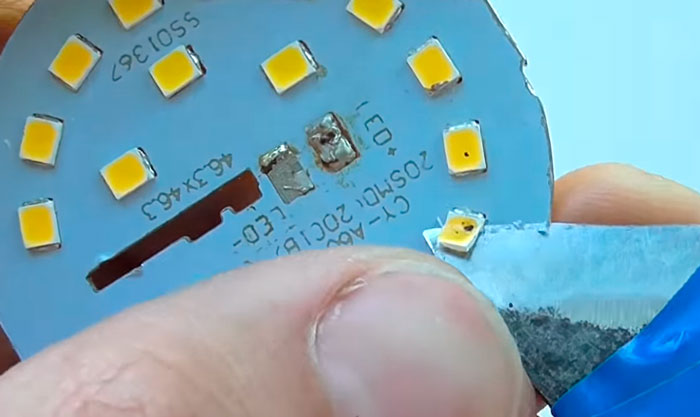

После того как отыскали таковой светодиод с точкой, снизу поддеваете его ножом и просто вырезаете со собственного места.

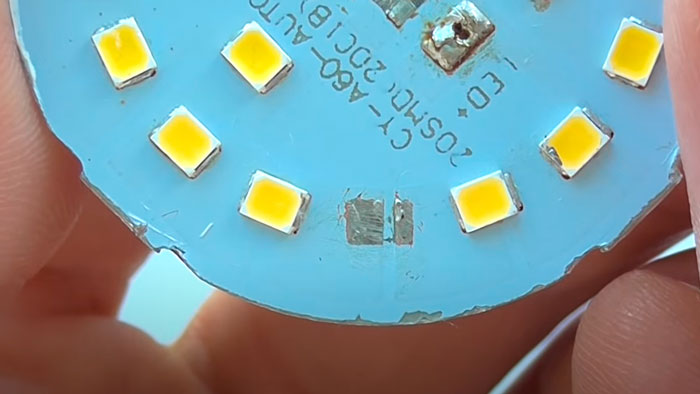

У вас на площадке должно остаться только два контакта, все другое соскабливаете.
Небольшой контакт — это “плюс”, большой – “минус”.
Фактически говоря, для восстановления работоспособности лампы эти два контакта необходимо будет чем-нибудь замкнуть между собой.
Ремонт шунтированием
Проще всего это выполнить с помощью капельки олова. Кто-то припаивает сюда тоненький проводок либо даже накладывает кусок фольги.
Но все это труднее и наименее накрепко.

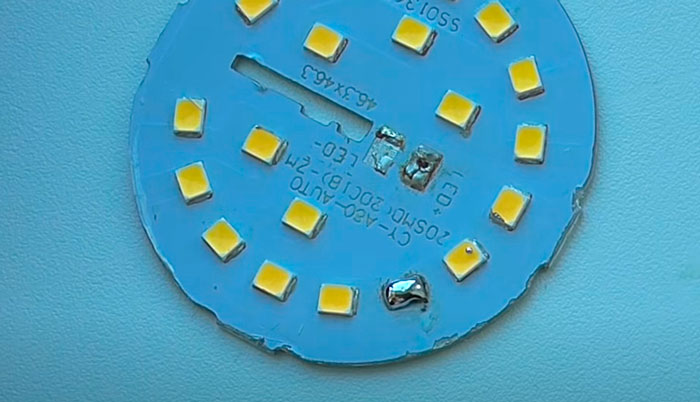

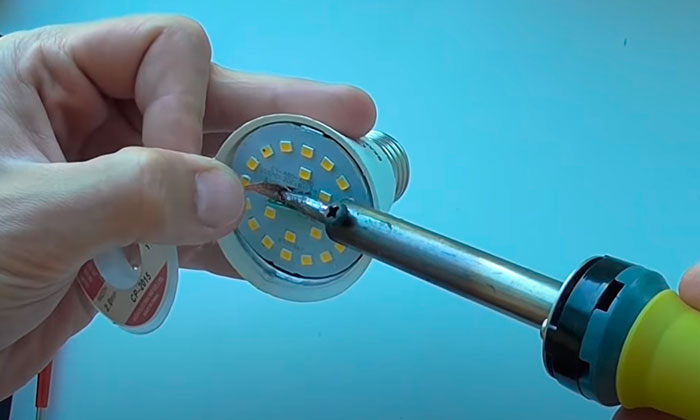

Потому берете паяльничек, подносите олово и капаете на место, где ранее стоял светодиод.
А если нет под рукою паяльничка, что делать в данном случае?
Возьмите олово, которое продается в виде узкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.

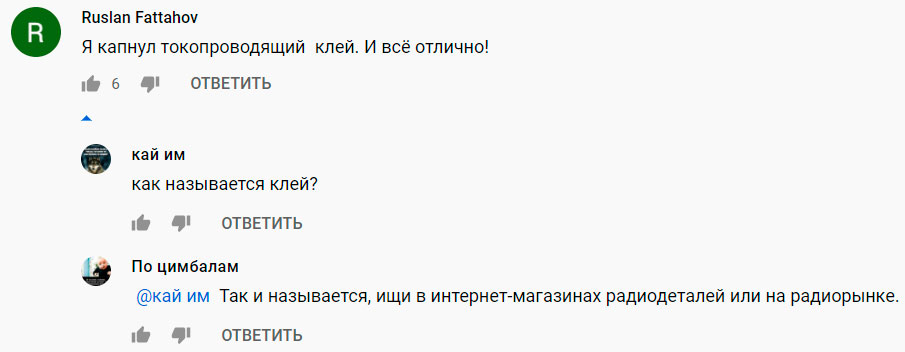

Если нет в наличии ни паяльничка, ни олова, можно испытать капнуть токопроводящий клей.

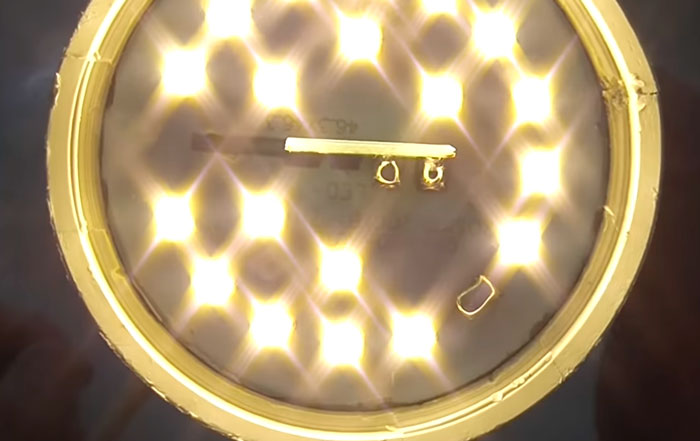

Весь ремонт со вскрытием лампы займет у вас менее 5 минут. Для проверки работоспособности сможете не ставить пробирку на место, а прямо так вкрутить лампочку в патрон и включить свет.
Особенной различия в свечении вы даже не заметите.

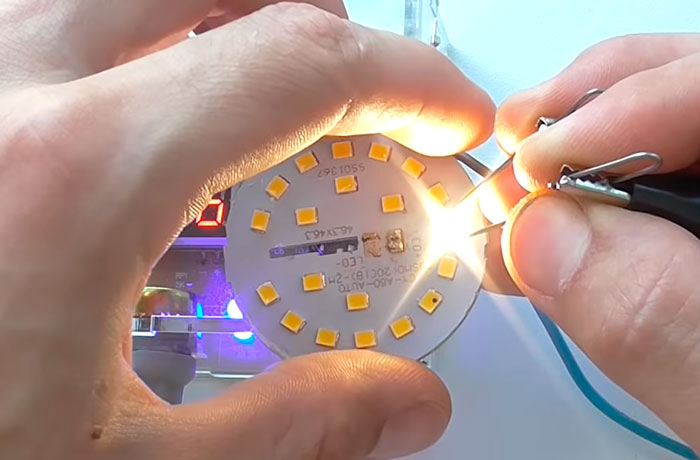

Как отыскать неисправный светодиод мультимером?
А что делать, если все светодиоды зрительно целые и на них нет никаких черных точек? Тут пригодится китайский мультиметр.
Идеальнее всего демонстрируют те, которые работают на кроне 9V, а не на пальчиковых батарейках.
Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.
Покоробленный светодиод светиться не будет.
При всем этом соблюдайте полярность. Светодиоды пылают только при правильном положении щупов (“+” и “-”).
Неисправный светиться не будет, вроде бы вы не меняли полярность. После выявления неисправности предстоящий ремонт проводите как было показано выше.
Срок службы отремонтированной лампы
Как длительно проработает такая лампочка с “шунтированным” светодиодом?
Все будет зависеть от 2-ух причин. Во-1-х, какое напряжение у вас в сети (обычное, завышенное (>230V) либо пониженное).
Во-2-х, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарайчик и т.п., где она врубается на недолговременное время, то лампа может тихо прослужить несколько месяцев.
Если это зал, спальня, кухня, то тут идет речь о еще наименьшем сроке.

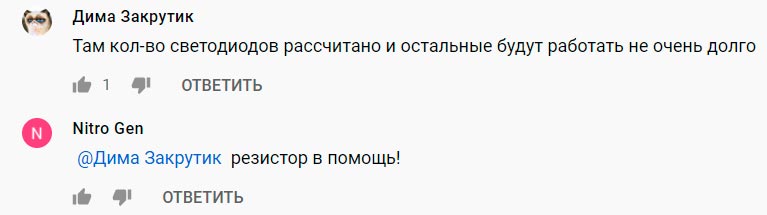

Есть мировоззрение, что отсутствующий элемент вызовет увеличение тока во всей цепочке. Что часто по сути и происходит.
А это уже приводит к последовательному выходу из строя других светодиодов один за одним.
Но если драйвер в лампе выполнен отменно и имеет неплохой импульсный стабилизатор тока, то работоспособность лампочки будет поддерживаться очень длительное время.

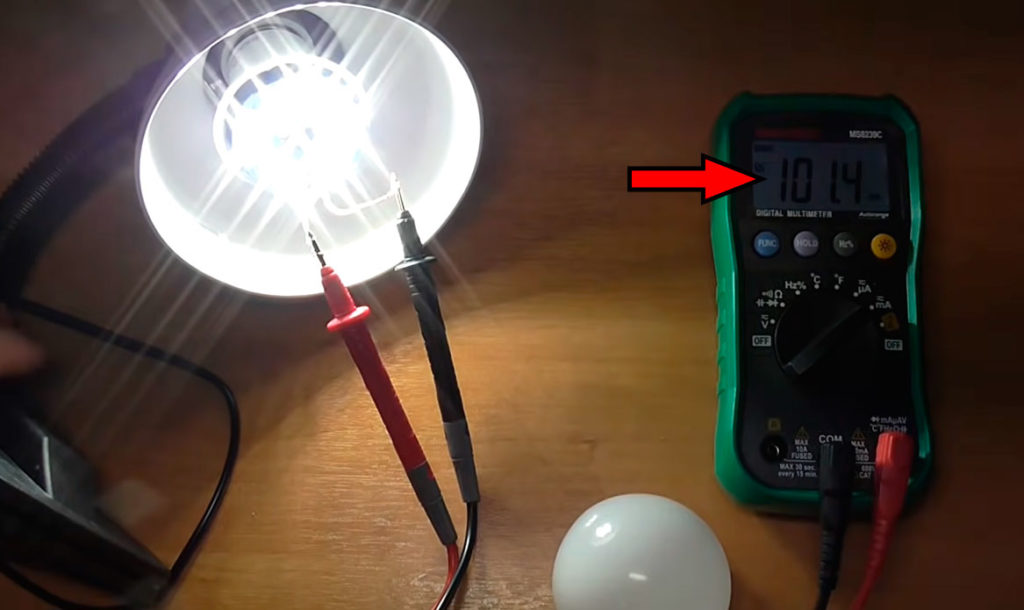

Вот для вас приятное сопоставление силы тока в “зашунтированной” лампе…

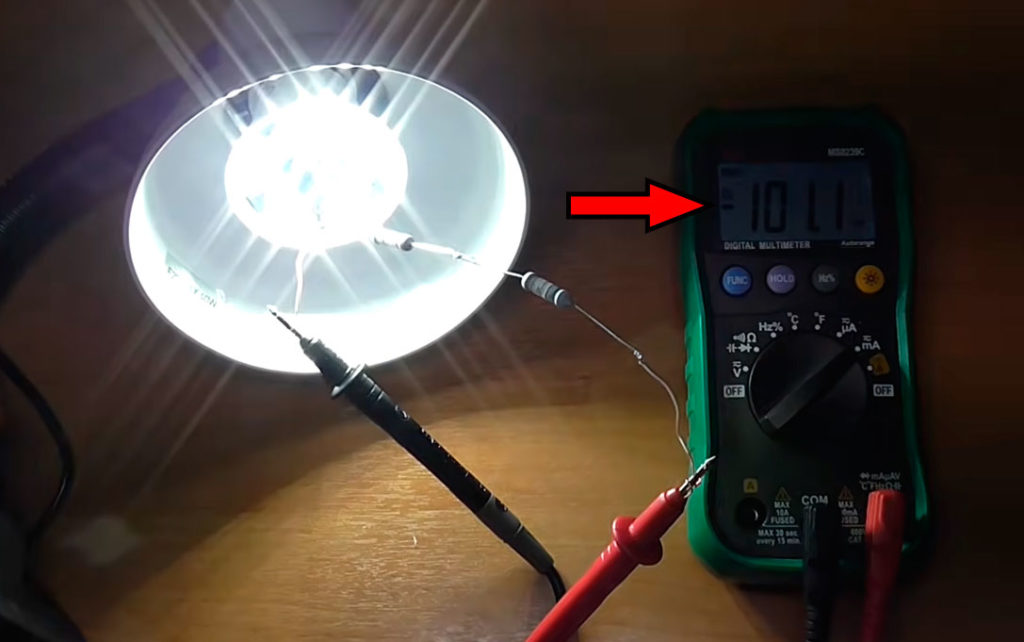

и в лампе, где заместо спаленного светодиода были впаяны несколько дополнительных резисторов, которые как раз и должны были понизить ток.
Видите ли, различия фактически не наблюдается. Думаете стоит схожим образом заморачиваться и волноваться о наименьшем сроке службы?
Но снова же повторимся, это только при наличии неплохого драйвера.
При традиционной дешевенькой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.
Стабилизация тока в таких лампах очень условная.
Как прирастить срок службы?
Есть один лайфхак для роста ресурса светодиодной лампочки после схожих ремонтов с шунтированием.

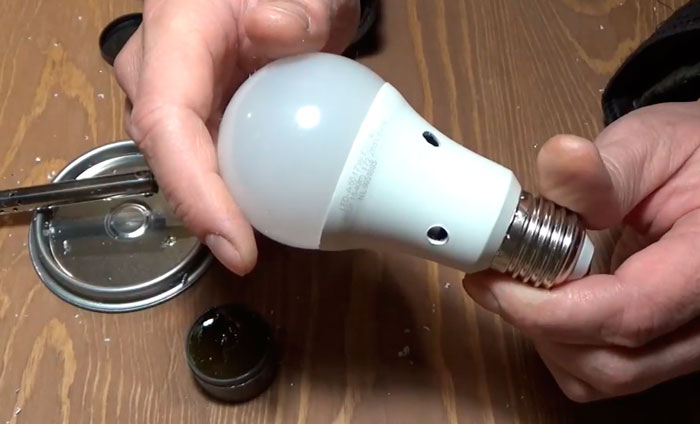

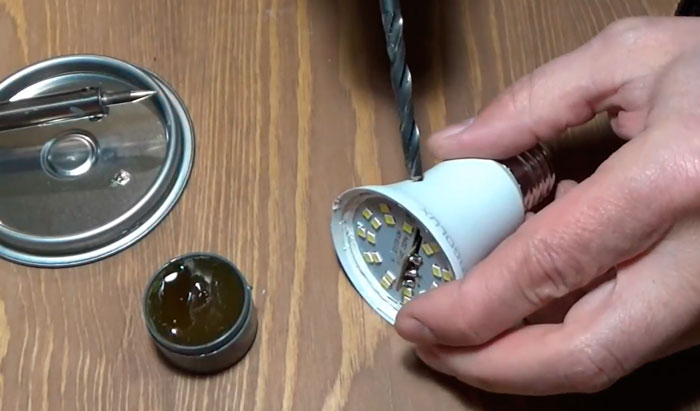

Просто просверлите 4 отверстия сверлом d-6-8мм в пластиковом корпусе. Это дозволит излишнему теплу эффективнее отводиться от контактной платы.
Меньше нагрева – больше срок службы. Правда не запамятовывайте про утрату защиты от пыли и воды.
В ванной комнате либо на улице такую лампочку уже не повесишь.
Светодиоды целые, что далее?
А если дело вообщем не в светодиодах, что может быть еще виновником неисправности?
2-ой нередкой предпосылкой является повреждение драйвера. 1-го из его частей – диодный мост, резисторы, микросхема, конденсаторы и т.п.
Тут ремонт уже просит особых познаний и умений. Для рядового юзера еще проще будет приобрести новейшую лампочку, чем заморачиваться с ремонтом старенькой.
Единственное, что вы сможете выполнить – это вскрыть площадку с припаянными светодиодами и заглянуть во вовнутрь.

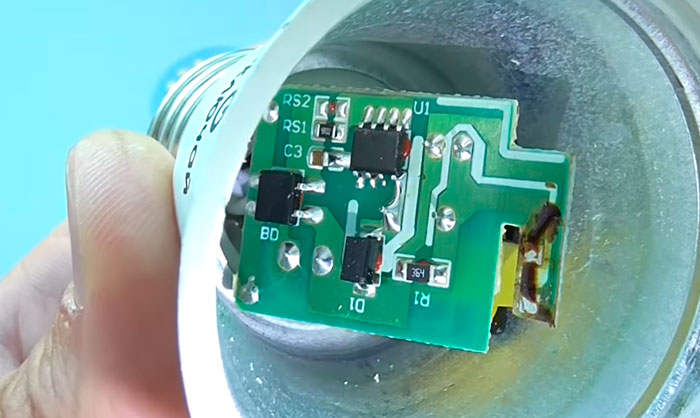

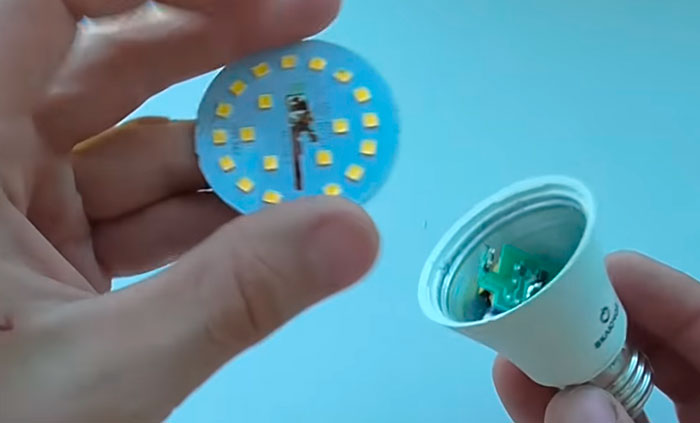

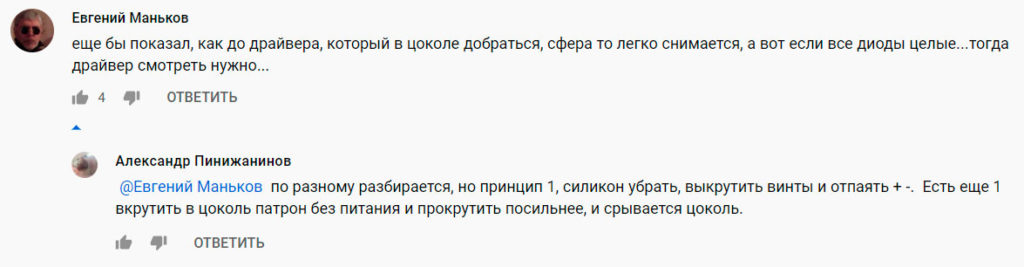

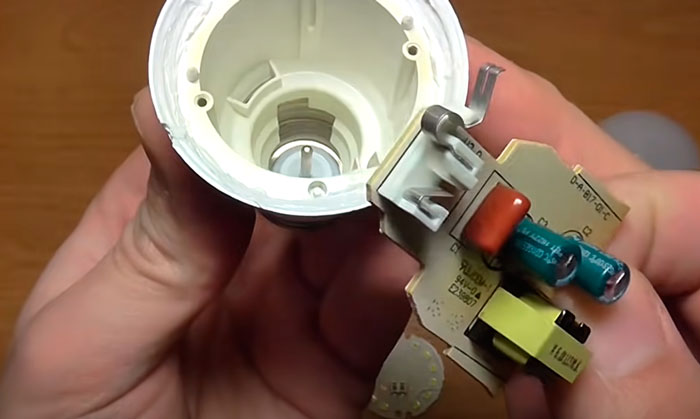

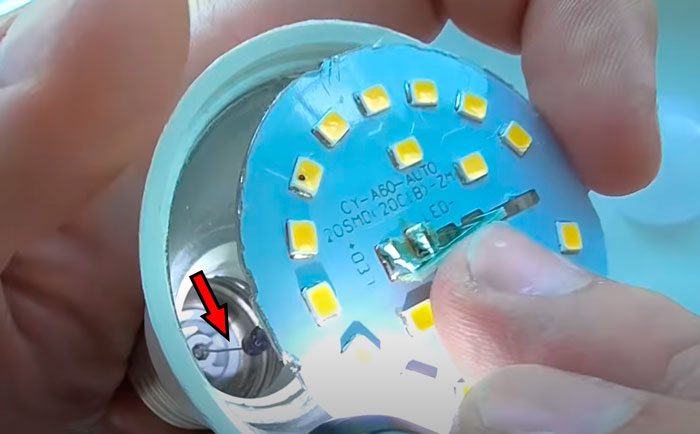

Вот совет как разобрать лампочку, дабы добраться до драйвера.
Данная сборка может быть как на подпружиненных контактах, так и на припаянной перемычке.
Именно эта перемычка соединяет драйвер с цоколем. Время от времени при нагреве лампы из-за отвратительного контакта в патроне перегорает конкретно она.
Сам драйвер здесь не при этом. Перемычку можно просто вернуть, припаяв ее на место.
