Светодиодные лампы аналоги люминесцентных ламп

Люминесцентные лампы являются более экономными, в сопоставлении с лампами накаливания, но в текущее время они заменяются на светодиодные. Это обосновано тем, что светодиоды владеют наилучшими техническими чертами, чем люминесцентные источники света. Данная тенденция охарактеризовывает рвение юзеров понизить издержки на электрическое освещение методом понижения установленной мощности осветительных приборов.

Какая экономия?

Для того, дабы посчитать экономию от замены люминесцентных ламп на светодиодные, необходимо произвести соответственный расчет, для этого за базу можно взять два осветительного прибора одинаковой мощности, один из которых обустроен люминесцентной лампой, а 2-ой – светодиодами.

Для расчета возьмем осветительные приборы, с одинаковыми чертами по световому сгустку, обеспечивающему требуемую освещенность в данной точке помещения, а в качестве показателя, на котором будет основан расчет, выступит мощность источника света.

Сравнительные значения, по мощности, люминесцентных и светодиодных источников света приведены в таблице:

Осветительный прибор одноламповый люминесцентный, модель Camelion WL-3016 36W 2765, мощностью 36 Вт обойдется покупателю в 820,0 рублей, плюс цена самой лампы и стартера – общая сумма составит, в среднем, 900,00 рублей.

Встраиваемый светодиодный осветительный прибор, модель Feron AL527 28542, мощностью 18 Вт, белоснежного свечения, обойдется покупателю в 840,00 рублей.

На исходном шаге сопоставления начальные характеристики приблизительно одинаковы, это: сила светового потока, зависящая от мощности установленного источника света и цена самого осветительного прибора. Для сравнительного анализа нужно заполнить сравнительную таблицу, составленную из расчета того, что осветительные приборы работают 10 часов в денек, 365 дней в году.

В таблице, в графе издержки, учтены расходы по подмене люминесцентных ламп и стартеров, у каких срок эксплуатации в разы ниже, чем у светодиодов.

Тариф для расчета взят для бытовых потребителей в сельской местности на Северо-Западе РФ.

Как видно из таблицы, при одинаковых исходных показателях, экономия от применения светодиодных осветительных приборов, по цены использованной электроэнергии, в сопоставлении с люминесцентным светильником, составляет 100%.

Естественно, приобретенная цифра, определяющая экономию применения светодиодного источника света не велика, т.к. сравнивались всего два осветительного прибора, но даже в масштабах раздельно взятой квартиры, когда будет произведена замена 5 – 10 люминесцентных ламп, экономия возрастет в разы, что значительно отразиться на семейном бюджете. В случае же, когда замена проводится в офисном помещении либо производственном цеху, экономию от замены осветительных приборов, можно ощутить уже в 1-ый месяц после окончания работ.

Виды ламп

Светодиодные лампы классифицируются по нескольким характеристикам, это: предназначение, конструкция, тип цоколя.

По предназначению, они бывают:

• Для административных и бытовых помещений – с различным типом цоколя и типом конструкции;
• Для подсветки и дизайнерских решений (светодиодные ленты);
• Для освещения проезжей части и пешеходных зон, также освещения придомовых территорий;
• Для прожекторов различного назначения;
• Для декоративных осветительных приборов.

По конструкции, светодиодные источники света разделяются на:

• Общего назначения – с разными видами цоколей;
• С направленным световым потоком – для установки в прожекторах и светильниках уличного освещения;
• Линейные модели – для установки взамен люминесцентных ламп;
• Платы с линзами – для замены в светильниках с ранее установленными лампами накаливания и люминесцентными лампами.

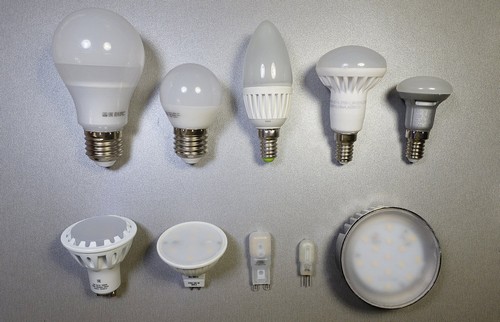

По типу цоколя, светодиодные лампы различаются как:

• Е27 и Е14 – стандартные цоколи, обычно применяемые для вворачивания ламп накаливания;
• GU10 и GU5.3 – штырьковый разъем, с расстоянием между штырьками 10 и 5,3 мм соответственно;
• G13 – штырьковый разъем на светодиодных лампах линейных моделей, расстояние между штырьками 13 мм;
• GX53 – штырьковый разъем для встраиваемых осветительных приборов, расстояние между штырьками 53 мм.

Плюсы и минусы

У светодиодных ламп есть характерные им плюсы и недочеты, которые можно сконструировать следующим образом:

1. Плюсы применения.

• При одинаковом световом потоке, излучаемом люминесцентными источниками света и лампами накаливания, светодиодные имеют существенно наименьшую мощность.
• Длительные сроки эксплуатации в сопоставлении с иными видами источников света.
• Сила светового потока не находится в зависимости от наружных характеристик (скачки напряжения и тока в питающей полосы).
• Большой диапазон цветовых температур, позволяющий применять для разных видов освещения.
• Понижение установленной мощности позволяет понизить издержки на оплату счетов за использованную электрическую энергию и понизить нагрузку на электрическую проводку, тем понизить возможность появления аварийных режимов работы электрической сети.
• Экологическая безопасность для человека и мира вокруг нас.

1. Недочеты.

• Высочайшая цена.
• В процессе использования, заявленные свойства в отношении светового потока, понижаются, свечение становится наименее броским, лампочки «умирают».
• Узконаправленный свет светодиодов подходит не для всех вариантов выполнения освещения, что приводит к повышению количества светодиодных источников света, при разработке требуемой освещенности в данной точке места.
• Цветовая температура не всегда соответствует заявленным чертам, потому лампы не делают тип свечения, комфортабельный для глаза человека.
• Пульсация светового потока, излучаемого лампами оказывает негативное воздействие на здоровье человека.
• Для отвода тепла, излучаемого светодиодами, нужна наличие радиатора, что отражается на их цены.

Цены ламп

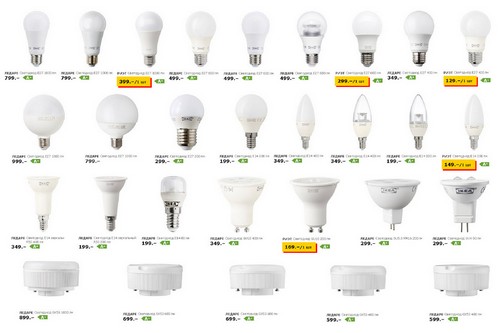

Цена светодиодных ламп находится в зависимости от их конструкции, мощности и иных технических черт, также бренда производителя данных изделий.

Цена разных типов схожих устройств, при реализации их через веб, составляет:

• С цоколем:
• Е27 – от 100,00 рублей;
• Е14 – от 50,00 рублей;
• Со штырьковыми разъемами:
• GU10 – от 80,00 рублей;
• 3 – от 70,00 рублей;
• G13 – от 200,00 рублей;
• GX53 – от 100,00 рублей.
• Плат с линзами – от 150,00 рублей.

Стоимость работы

Работы по подмене люминесцентных ламп на светодиодные могут быть выполнены в различном объеме, что и определяет их цена.

Работа может быть выполнена, как:

• Полная замена люминесцентного осветительного прибора на светодиодный;
• Замена источников света 1-го типа, на другой, снаряженный подобными типами цоколя либо штырьковыми контактами.
• Установка светодиодных плат с линзами в корпус осветительного прибора, вначале работающего с люминесцентными лампами.

Также, на цена работ оказывает влияние их объем (количество реконструируемых осветительных приборов), тип компании либо статус работника, выполняющего подмену, также место расположения реконструируемых осветительных приборов (высота установки над уровнем пола, тип осветительного прибора) и место выполнения работ (регион РФ).

В среднем, без учета режима работы и количества реконструируемых осветительных приборов, цена работ составляет:

• При полной подмене осветительного прибора – от 300,00 рублей за 1 осветительный прибор;
• При подмене ламп с однотипными контактами и цоколем – от 30,00 рублей за 1 лампу;
• При подмене ламп на платы с линзами – от 150,00 рублей за осветительный прибор.

Аннотация по подмене люминесцентных трубок

При выполнении замены люминесцентных трубок на светодиодные устройства, работы могут быть выполнены 2-мя методами, это: установка светодиодных источников света, снаряженных подобными контактами (G13) и одинаковых геометрических размеров либо установка в корпус осветительного прибора светодиодных плат с линзами.

Работы осуществляются в одинаковой последовательности, но с некоторыми различиями в нраве их выполнения.

Реконструкция осуществляется в следующей последовательности:

• Пред началом работ осветительный прибор выключается, для этого недостаточно просто отключить выключатель, а нужна отключение питания всей групповой полосы в осветительном щитке (автоматический выключатель);
• Работы производятся с внедрением исправного инструмента, а при выполнении работ на высоте – исправных лестниц-стремянок либо монтажных лесов.
• Персонал, выполняющий работы должен быть одет в спецодежду и иметь личные средства защиты: перчатки, каски, монтажные пояса — при работе на высоте.
• При выключении групповой полосы, на автоматический выключатель вывешивается запрещающий плакат «Не включать, работают люди».
• После выполнения предварительных работ осуществляется удаление люминесцентных ламп и стартеров из корпуса осветительного прибора. Лампы передаются ответственному лицу для предстоящей утилизации.
• Осуществляется пере подключение контактного соединения, исключающего внедрение дросселя, установленного в осветительный прибор. Гнезда соединения подключаются конкретно к клеммной колодке, на которую подается питание групповой полосы.
• При установке светодиодной лампы трубчатого вида, осуществляется ее установка средством штырькового соединения. Штырьки вставляются в разъем, после этого лампа поворачивается вокруг собственной оси до момента, когда штырьки войдут в гнезда контактного соединения. Проверяется работоспособность осветительного прибора.
• При установке платы с линзами, они также подключаются к клеммной колодке. Их крепление, в корпусе осветительного прибора, осуществляется с внедрением магнитов, идущих в комплекте поставки с платами, либо с помощью шурупов, которые укрепляют платы через отверстия, предусмотренные в их корпусе. После установки и подключения, осуществляется проверка работоспособности.
• После окончания работ осуществляется уборка помещения и убираются запрещающие плакаты.

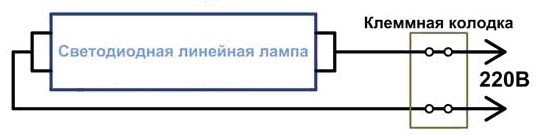

Схема подключения светодиодной лампы

Когда юзер приобретает светодиодную лампу, он часто и не подозревает как она устроена и какова ее схема подключения, которая обеспечивает простоту включения ламп данного типа в обыденную электрическую сеть напряжением 220 Вольт.

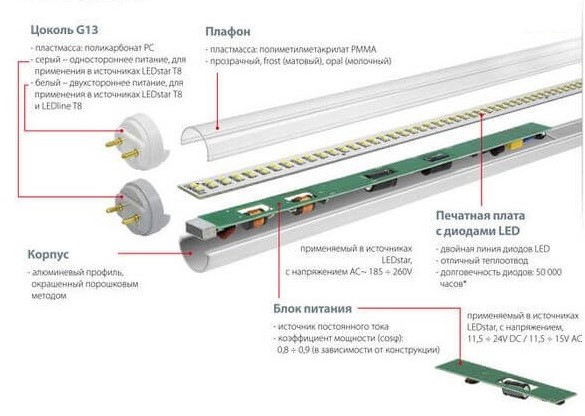

Конструкция схожих ламп, смотрится следующим образом:

Сама схема включения ламп на базе светодиодов в электрическую сеть ординарна и приведена на ниже:

Светодиодные лампы либо ленты — что лучше

Что лучше светодиодные лампы либо ленты, каждый юзер решает себе сам, зависимо от личных предпочтений, места предполагаемой установки, также иных причин, влияющих на выбор источника света.

Главным же аспектом, определяющим, какое светотехническое устройство лучше, будет то, что светодиодные лампы применяются для общего освещения, а ленты – для подсветки и декорирования.

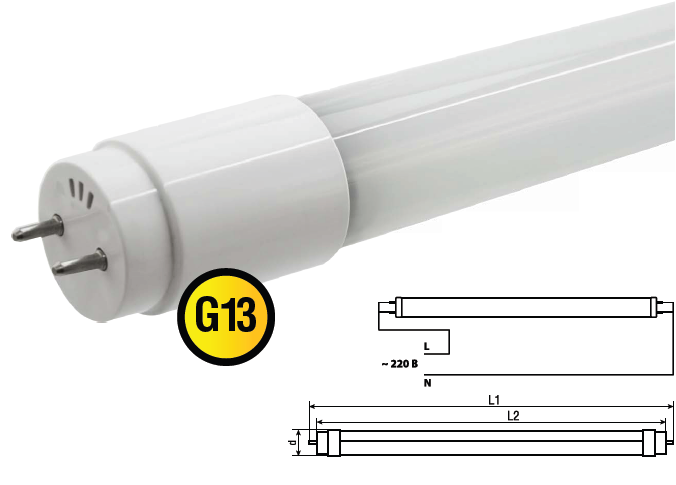

Избираем светодиодные лампы т8 G13

Как указывает моя практика, многие не знают, что при эксплуатации растровых осветительных приборов нет необходимости брать новые, дабы установить светодиодное освещение. Более обычной и действенный метод, это модернизация светодиодными лампами т8 на 600 мм и 1200 мм.

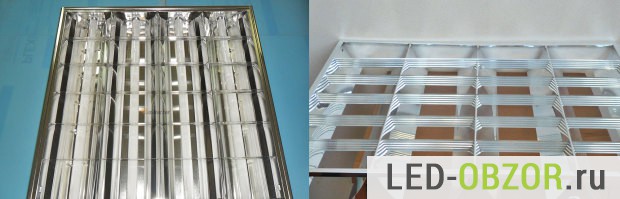

Такие потолочные осветительные приборы распространены в кабинетах, магазинах, и офисных помещениях. Обычно, они устанавливаются в навесной потолок Армстронг. Но не считая встраиваемых есть и затратные модели. В текущее время они уже устарели и очень толстые. Их поменяли новые диодные шириной всего 1 см, комфортно устанавливать затратным видом монтажа.

• 1. Разновидности ламп Т8
• 2. Выгода замены на светодиодные
• 3. Типы по схеме подключения
• 4. Лампы T5
• 5. Обычная модернизация осветительного прибора
• 6. Цена модернизации
• 7. Видео по подмене
• 8. Пример цен

Разновидности ламп Т8

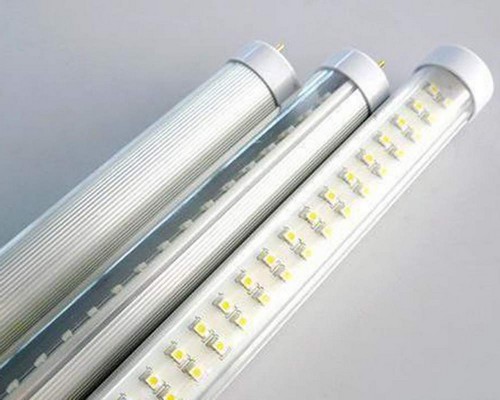

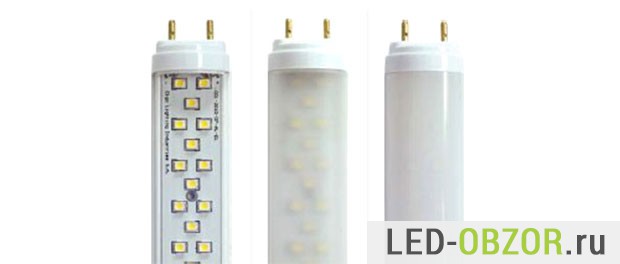

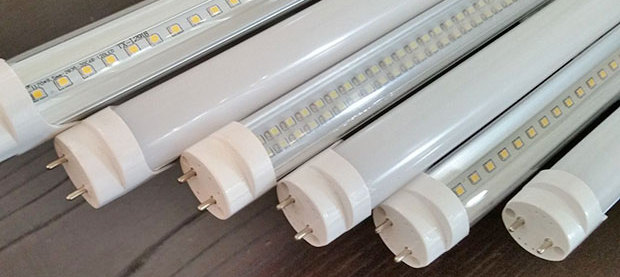

Разновидности пробирки

Лампы Т8, так же маркируются G13, еще именуются, как светодиодные трубки T8. Снаружи это тоже трубка, выполненная из матового либо прозрачного поликарбоната, но внутренность состоит из светодиодов. По габаритам стопроцентно соответствуют люминисцентным, стандартные размеры 600 мм, 900 мм, 1200 мм.

Конструктивно они бывают 2-ух типов:

• драйвер устанавливается снутри трубки под led диодиками, соответственно, она питается напряжением 220В;
• применяется наружный драйвер, как от светодиодной ленты, питается напряжением 12В.

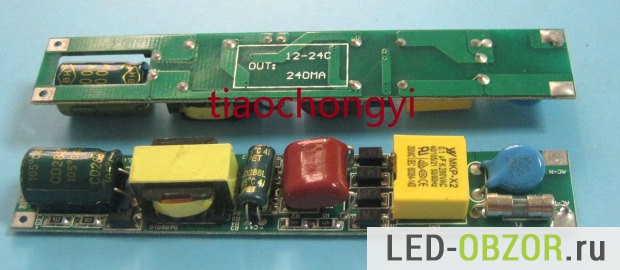

Интегрированный драйвера для моделей на 220 вольт

По выполнению пробирки делятся на 3 вида:

1. прозрачная, утраты 0%;
2. полупрозрачная, сатинато, утраты 10%;
3. матовая, не прозрачная, утраты света в среднем 20%.

Пробирка делается из акрилового пластика либо поликарбоната, что присваивает неплохую механическую крепкость.

Стандартные размеры:

• 300мм. для настольных;
• 600мм. для потолочных осветительных приборов Армстронг;
• 900мм.;
• 1200мм.

Световой поток вырастает пропорционально длине, длина возросла в 2 раза, светит в 2 раза ярче.

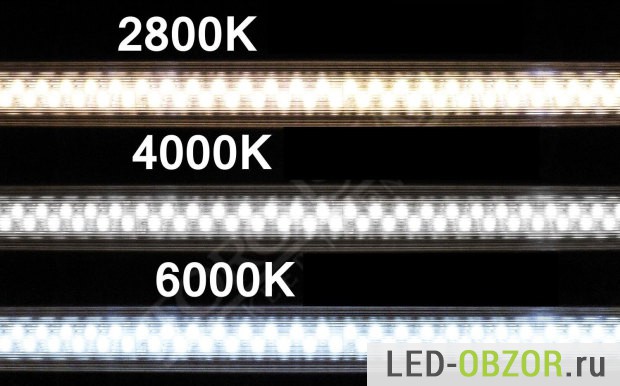

Цветовая температура

По цветовой температуре такие же свойства, как у светодиодных ламп:

1. теплый белоснежный свет;
2. нейтральный белоснежный, дневной;
3. холодный, голубоватый по сопоставлению с теплым.

Из этих вариантов самый наилучший, это нейтральный дневной свет, глаза идеальнее всего его воспринимают, белоснежный лист бумаги будет реально белоснежным и не будет желтить как от теплого.

Выгода замены на светодиодные

Давайте посчитаем, как прибыльно устанавливать новые диодные заместо люминесцентных. Учитываем, что они ставятся на навесной потолок Армстронг и светят во все стороны. Из-за ограниченности габаритов самого корпуса, корпус трубки затеняет свой отраженный свет. Расчет составил специалист-электрик, у него более широкий опыт в этом.

Проведем обычной расчет для газоразрядных, в каком будут участвовать:

• КПД всего люминесцентного от 70%
• коэффициент затенения светового потока при отражении от зеркального рефлектора, 0,6-0,7;
• эффективность источника света 50-60 Лм/Вт.;
• срок службы менее 18.000 часов.

Для диодных эти значения будут соответственно:

• КПД 90% находится в зависимости от блока питания;
• 0,9 так как светит только вниз;
• 100-120 Лм/Вт для средней ценовой категории;
• до 50.000 часов, после чего периода яркость снизится до 70% от начального.

Используя вышеуказанные коэффициенты, вы сможете без помощи других провести расчеты. Диодный источник света выходит в 2 раза эффективней и экономичней только по электрическим характеристикам. Если учесть срок эксплуатации, то в итоге приемущество новых технологий будет в 4 раза.

При низких температурах эффективность газоразрядных источников падает, а у диодных вырастает. Этот фактор следует учесть при расчетах.

Какие лампы T8 избрать?

Огромное количество читателей спрашивают, какие лампы избрать и где лучше брать. Если вас заинтересовывают высококачественные и испытанные светодиодные лампы T8, то рекомендую брать Philips. Они обеспечивают европейское качество, требования в Европе к лампам еще строже. Philips не завышают свойства, как это делают российские бренды.

Я проверил огромное количество магазинов в поисках рационального соотношениz цены и свойства. Наилучшим оказался магазин дискаунтер Sibertek.ru Интернет-магазин люстр и осветительных приборов 1-ый дискаунтер в Рф, оптовые цены в розницу.

Типы по схеме подключения

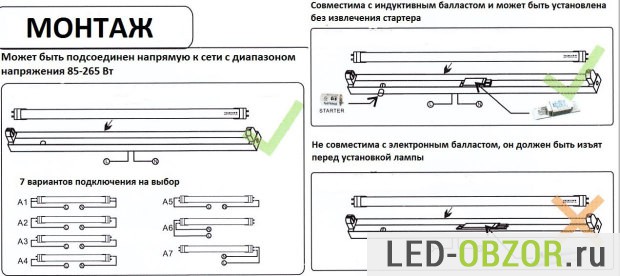

Установка и подключения светодиодных трубок T8

Заблаговременно определим, что ПРА –это пускорегулирующий аппарат, то же что блок розжига у ксенона. ЭПРА – это электронная версия выполняющая функцию пуска.

По схеме подключения делятся на 3 вида:

1. обыденное подключение заместо стандартных люминисцентных, обычно они совместимы только со старенькым электромагнитным балластом и нельзя устанавливать с электронным;
2. ПРА убирается и трубка подключается впрямую к 220В;
3. ПРА демонтируется, новые лед лампочки питаются от дополнительного блока питания на 12В.

Практически модель со интегрированным драйвером это настоящий осветительный устройство, которому нужна только розетка на 220В и провод. Потому могут оснащаться электрическими проводами со особым штекером и включателем.

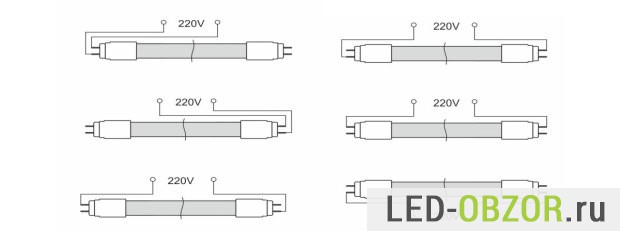

Все варианты подключения со интегрированным драйвером

Подключение проводов находится в зависимости от модели, уточняйте перед покупкой:

• подключение с левой стороны;
• с правой;
• с обеих сторон.

Лампы T5

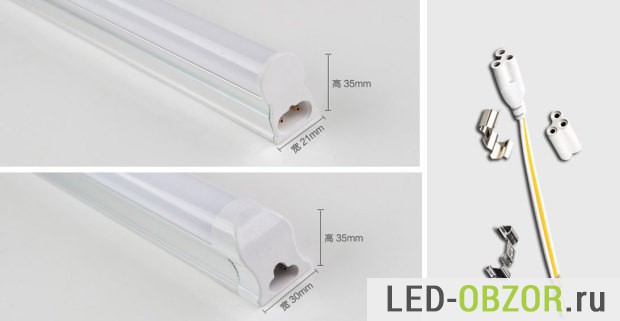

Отличие Т5 (вверху) от Т8. Набор проводов для отдельного подключения

Лампы T5, это разновидность T8. Обширное использование отыскали в торговых прилавках в особенности с холодильниками. Длиннющий источник света подходит к аквариуму, время от времени ставят светодиодные ленты либо линейки, но они не защищены от брызг. К тому же рыбка может попробовать оторвать светодиод, приняв его за корм.

Обычная модернизация осветительного прибора

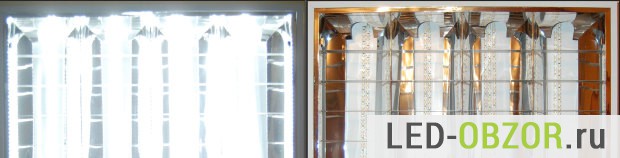

Пример замены на ленты

Не считая стандартных типов установки диодных ламп G13 T8 у меня есть и собственные разработки, которые вы сможете повторить своими руками. Мой метод в 2-3 раза дешевле, но мало сложней. Основан на использовании led лент и блоков питания на 12В. Внешний облик получится другой, но ничем не ужаснее. Нередко ли вы смотрите на потолок в помещении? К тому же их закрывают решетками, дабы не слепили.

В корпусе растрового осветительного прибора установлен отражатель на основании, который и задействуем.

1. убираем люминесцентные трубки;
2. убираем начинку ПРА;
3. на отражатель клеим светодиодную ленту SMD 5050 плотность 60 LED на метр;
4. клеим 8 отрезков по 50 см;
5. объединяем питание;
6. устанавливаем и подключаем блок питания.

Паспортная яркость стандартного 3600 Люмен, с учетом утрат выходит около 650 Лм от одной трубки. 1 метр на led диодиках СМД 5050 дает около 700 Люмен. Дабы не клеить 8 отрезков по 50 см, можно применять ленту двойной ширины, получится 4 отрезка.

Такая модернизация увеличивает ремонтопригодность и существенно удешевляет её. Даже если led диодик выйдет из строя, погаснет толь сектор из 3 светодиодов.

На один доработку 1-го будет нужно 4 метра, 700 Люмен на 1м. получится 2800 Лм, незначительно гораздо меньше, но некординально. Можно применять и поболее мощнейший вариант, к примеру лед линейки на SMD 5630 и 5730. Их будет нужно только 150см., 3 шт. по 50см.

Цена модернизации

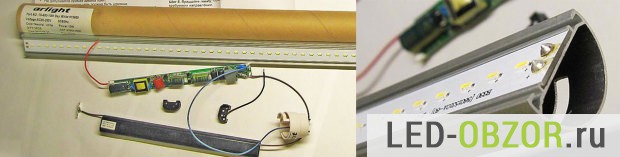

Внутренность и и дюралевый профиль для остывания

Посчитаем, какую выгоду мы получим при самостоятельной модернизации.

Проведем расчет переделки.

• стоимость ленты 135 р./м.;
• 4м. стоят 540 р.. этого хватит на смену 4 трубок;
• при обыкновенном методе это выйдет от 1200р., при малой стоимости одной 300р.

Дабы не устанавливать по 1 одному блоку у каждого, установим 1 источник питания на 4-6 осветительных приборов.

Посчитаем для кабинета на 6 люминесцентных штук.

• мой метод: 540 * 6 = 3240р., плюс 1000р. на блок питания;
• обыденный: 8400р.;
• итого: мой от 4240р., обыденный от 8400р.

Конструкция стандартного осветительного прибора, съемный отражатель раздельно

Процедура поклейки очень обычная:

1. протереть место установки;
2. аккуратненько наклеить;
3. на концы одеть соединители либо припаять провода;
4. соединить все плюсы и минусы совместно.

С этим совладать хоть какой, кто хоть раз в жизни держал паяльничек либо менял лампу T8 G13. А у кого с этим совершенно плохо, то в радиолюбительских магазинах продают готовые комплекты с готовой пошаговой аннотацией по подмене на диодные линейки.

Видео по подмене

Забугорный сотрудник скажет и покажет для вас, как верно провести подмену на диодные. Всё показано очень детально и будет понятно без слов и перевода.

Пример цен

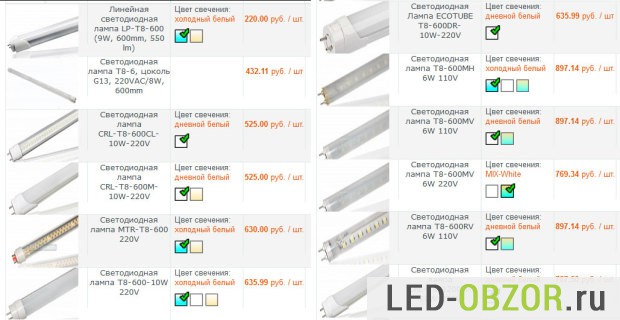

Пример цен из неплохого интернет-магазина

Остерегайтесь китайских изделий без обозначенного производителя. Китайцы накалывают во всем, что касается светодиодов. Применяют свой любимый метод, в стандартный корпус led диодика устанавливают слабенький кристалл, мощность которого меньше в 3-5 раз по сопоставлению с фирменным. А на изделии пишут свойства, будто бы установлены брендовые светодиоды.

Но на российском рынке есть дешевые и отличные модели с доступной ценой от 290р. за 1 шт.

Но самый лучший метод, это реализовать установленные старенькые растровые потолочные осветительные приборы и поменять их современными светодиодными панелями. Их толщина 1-3см. а цена при мелкооптовой закупке от 1000р. за модель на 3600 Лм. с японскими высококачественными диодиками.
