Светодиодная люстра с пультом как подключить

Время от времени случается, что осветительный прибор перестает демонстрировать реакцию на команды пульта дистанционного управления. Почти всегда это не означает, что кто-то из них сломался.

Дело в том, что пульты дистанционного управления, которыми оснащаются большая часть моделей наших осветительных приборов, для коммуникации с осветительным устройством применяют радиосигнал. Потому, в "океане" радиоволн, которые их окружают, они время от времени теряются, что приводит к потере связи.

Это не "смертельно"! Нужно просто поновой их связать. Этот процесс прост и не просит вмешательства со стороны нашего сервисного центра.

Для успешного результата удостоверьтесь, что батарейки снутри пульта исправны!

По мере надобности поменяйте их новые. Ведь почти всегда конкретно неисправные элементы питания становятся предпосылкой нетрудоспособности пульта дистанционного управления.

Разглядим процесс синхронизации на примере 5-ти самых фаворитных пультов дистанционного управления осветительных приборов нашей марки.

1. Выключите осветительный прибор стенным выключателем
2. Направьте пульт в сторону осветительного прибора и нажмите и удерживайте кнопку с изображением радиосигнала;
3. Не отпуская кнопку на пульте включите осветительный прибор;
4. Подождите пока осветительный прибор один раз мигнет, после этого отпустите кнопку на пульте.

Пульт привязаны к светильнику.

1. Включите осветительный прибор стенным выключателем
2. На пульте ДУ и удерживайте кнопку "ON" около 3 секунд. Лампа пару раз мигнет, что будет доказательством удачной "привязки". ⠀

Программирование кнопок памяти проводится схожим способом:

1. Настройте освещение по собственному желанию;
2. Нажмите на кнопку М1 либо М2 и удерживайте ее пока осветительных приборов не блеснет один раз, после этого данный режим будет закреплено по избранной кнопкой.

Дабы запрограммировать одну из кнопок управления каналами, сделайте следующие деяния:

1. сразу, нажав и удерживая одну из 3-х кнопок с надписью "ON", в нижней части блока кнопок, включите осветительный прибор выключателем.
2. Удачное программирования будет доказано мерцанием.

В случае необходимости сброса опций пульта отключите осветительный прибор стенным выключателем более чем на 10 секунд и опять включите удерживая на пульте кнопку с надписью "OFF". Осветительный прибор блеснет один раз, что будет свидетельствовать об успешном чистки опций.

Серии DLP. Эти пульты могут управлять сразу 4-мя группами осветительных приборов, программируются на отдельные кнопки.

Настройка всех групп осветительных приборов на один пульт?

1. Включите осветительные приборы стенным выключателем.
2. В течение 5 секунд три раза нажмите красную кнопку. Доказательством об успешной настройке будет свидетельствовать неспешное "затухание" осветительного прибора, после этого он сам включится.

Настройка на отдельные группы:

1. Включите стенным выключателем избранную группу осветительных приборов. После чего в течение 5 секунд три раза нажмите избранную кнопку A, B, C либо D. Неспешное отключение и включение является доказательством удачного опции.

Серия MLR2R, Beijing, Cloud, MLR либо DecoLine, поначалу нужно провести сброс опций. Как это выполнить?

1. Выключите осветительный прибор стенным выключателем более чем на 30 секунд
2. Сразу на пульте и удерживайте кнопку с надписью "ON" 3 секунд, и включите стенной выключатель;
3. Осветительный прибор блеснет два раза. Это свидетельствует об удачной привязку.

Видите ли, синхронизация и программирования пультов дистанционного управления осветительных приборов марки СВЕТКОМПЛЕКТ занимает менее чем минутку.

Светодиодная люстра: аннотация по подключению

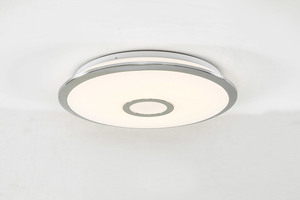

Светодиодная люстра на потолок — хорошее решение как с позиции дизайна, так и исходя из убеждений экономии. Современная и удобная, она все почаще встречается в домах.

Покупая это изделие, необходимо иметь представление и о его установке, ведь от корректности действий зависят не только лишь потребительские характеристики, но и безопасность.

Как подключить люстру с пультом управления

На данный момент многие модели обустроены ПДУ. Они все разделяются на 3 класса:

• с галогеновыми лампами;
• с обычными всем лампами накаливания;
• со светодиодными лампами;
• комбинированные.

Как вы уже додумались, источников освещения для таких бытовых устройств может быть много. Это разъясняется не только лишь развитием технологий, но и рвением электротехнических компаний сделать собственное устройство и оформить на него патент, дабы позже получать вознаграждение за свое изобретение.

Хоть какой вариант можно свободно приобрести в магазине. Светодиоды для люстры с пультом стоят несколько дороже обыденных ламп накаливания, но служат во много раз подольше и обеспечивают малый расход энергии. В значимой экономии вы удостоверьтесь после получения первого счета за энергию, который повеселит собственной бюджетностью. Практика указывает, что эксплуатация схожей продукции оправдывает себя с хоть какой позиции.

Установка люстр со светодиодами на пульте не представляет никаких сложностей при условии, что все осуществляется по нашему мануалу. От вас будет нужно только бдительность и желание что-то выполнить своими силами.

До работ непременно обесточиваем комнату, в какой будет устанавливаться люстра. Сборка и установка начинаются с фиксации крепежной рейки на потолке. В особом отверстии необходимо найти кабель. Снимаем с него питание и находим провод, являющийся «фазой».

Дальше все исполняем по этой легкой аннотации.

Подключаем блок управления. Он находится в высшей части и имеет 3 контакта (если в вашей квартире не предвидено заземление, то применяется только 2).
1. Присоединяем фазный и нулевой провода к клеммам.
2. Фиксируем люстру на планке, о которой гласили выше.
3. Устанавливаем декоративные элементы и вкручиваем источники света.
4. Непременно проверяем работу устройства.

Думаем, вы удостоверились, чтоповесить данный бытовой устройство может каждый.

Общая информация о блоке контроллера

ПДА позволяет манипулировать устройством на расстоянии. Для осветительных приборов обычно применяются блоки Wireless Switch разных типов (к примеру, Y -2 E, Y-4 E, Y -7 E). Давайте разглядим характеристики свитча с последней маркировкой:

• напряжение — 200−240 В;
• 3 канала выхода;
• мощность на канал — до 1 кВт (галогеновые и лампы накаливания), до 0,2 кВт (энергосберегающие источники света);
• ареал работы — 8 метров.

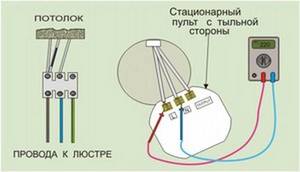

На каждом контроллере можно найти схему подключения. При условии, что вы умеете читать подобные документы, установить устройство не составит особенных затруднений. Даже если вы не умеете это делать, поможет данное управление, ведь его полностью довольно для высококачественного монтажа осветительного прибора.

Обычные неисправности

Животрепещуще для сложных моделей, функционирующих в комбинированном режиме. Не врубается какая-то группа ламп (к примеру, диодные). Поначалу проверяем сами источники света. Если причина в них — заменяем на новые. Не посодействовало? Тогда изучаем трансформатор на предмет целостности. Встречаются случаи, когда бытовой устройство начинает моргать при шевелении, но не подает признаков жизни при использовании пульта либо стационарного приспособления. Решается это обычной зачисткой контактов и поболее кропотливым переподключением.
1. Не стал работать переключатель подсветки. Проверяем напряжение, если это нужна — получаем новый элемент.
2. Не работает пульт. Здесь стоит начать с батареек. Полностью может быть, они отслужили свой срок. Если не помогает, проверяем кнопки через камеру телефона. Если этот элемент сломался, будет появляться белоснежное пятно. Когда и это не решает делему, стоит направить внимание на приемник сигнала. Поменяйте его по мере надобности.
3. Вообщем нельзя включить свет. Проверяем напряжение в сети, исправность ламп и наличие недлинного замыкания между проводкой и внутренними деталями осветительного прибора.

Видите ли, обстоятельств неисправности может быть несколько. Дабы их выявить, для вас, может быть, будет нужно особый устройство — мультиметр. Его приобретение тоже не является неувязкой. Довольно посетить подобающую торговую точку.

Выполнить вышеприведенную операцию можно очень стремительно, даже при отсутствии подабающей сноровки. Если возьметесь за работу сами, то не только лишь сократите расходы на энергию, но и сэкономите на услугах электрика. Главное — все делать строго по аннотации. Наилучшей заслугой для нас будет положительный отзыв о данном материале.

Превосходный текст! Все проверил на практике. Просто и понятно. Спасибо!

Сейчас чувствую себя заправским электриком. Все написано понятным языком. Вчитываться в определения не надо. Ясно и без этого!

В Сети изредка встретишь толковые материалы по электрике. Ваш веб-сайт — исключение. Спасибо за увлекательную и полезную статью!

Как подключить люстру своими руками

Перед каждым человеком, хоть раз в жизни появляется вопрос: как произвести подключение люстры своими руками в квартире либо доме, либо лучше нанять электрика. Если вы никогда не держали в руках отвертку и не понимаете простых правил электротехники, то лучше, естественно, нанять спеца. Если же вы чувствуете внутри себя силы, имеете определенные познания и некоторые способности в работе с инвентарем, то вы справитесь с этой работой без помощи других. Вам и написана эта статья.

Подготовительные работы

Перед тем, как начать работу по подключению люстры к сети, нужно провести подготовительные работы. Это определение, к какому проводу проводки подходит «фаза», а к какому «нуль», разобраться с схемой соединения проводов в люстре, а по мере надобности и самому собрать эту схему, проверить исправность выключателя.
Непременно и нужно во время работ соблюдать правила электробезопасности. Это проведение работ по подключению люстры при отсутствии напряжения в сети, проведение работ исправным инвентарем.

Определение фазы и нейтрали

У потолка находятся провода, их минимум должно быть 2, один провод «фаза», а другой — «нейтраль» (еще его именуют «нуль»). Если люстра подключается через двухклавишный выключатель, то проводов будет три (две фазы и один — нейтраль). Нужно всегда держать в голове, что фазные провода подходят к осветительному устройству через выключатель. Посреди электриков принято для фазного провода применять красные, желтоватые, черные, белоснежные цвета проводов. Для «нуля» почаще используют провод с синей изоляцией. Но далековато не всюду придерживаются данной маркировки, потому провода за ранее инспектируют, на каких проводах находится фаза. Найти, на каких проводах фаза, лучше при помощи индикаторной отвертки либо, так именуемого индикатора напряжения. Данная работа проводится под напряжением, по этому будьте максимально внимательны и аккуратны. Выключатели на люстру должны быть включены. Для определения фазы необходимо один конец индикаторной отвертки попеременно прикладывать к проводникам, а огромным пальцем собственной руки дотрагиваться к железному колпачку индикатора. Если неоновая лампочка в отвертке зажигается, означает на проводе фаза, если нет — означает нуль либо заземление.
Дальше нужно обусловиться с проводами на люстре. Вы сможете столкнуться с несколькими комбинациями проводов от лампочек люстры. Это лампы уже разбиты на группы и их провода соединены, либо от каждой лампы отходит своя пара проводов и их нужно разбить на группы и соединить.
Схема соединения проводов на пятирожковой люстре фото размещено ниже:

Разглядим вариант, когда лампочки на люстре не разбиты на группы, и ламп больше, чем 5. Тогда для люстры, например, на 6 лампочек выведены 6 пар проводов (6 проводов на фазу и столько же нулевых проводов).

Ревизию люстры и разбивку лампочек на группы лучше проводить на столе либо другом комфортном для проведения этой работы месте. Если провода люстры двужильные, т. е. уже разбиты на пары, то задачка упрощается. Нужно по одному проводу из каждой пары соединить вкупе. На это соединение будет подаваться нуль сети. К другим проводам попеременно подключать фазный провод. На люстре, так же попеременно будут зажигаться лампы. Отмечаем, какой провод при подключении фазы зажигает какую лампу. Потом разделяем 6 ламп люстры на две группы, в большинстве случаев лампы каждой группы должны пылать через одну. Соединяем фазные провода люстры в получившиеся группы. И так, в конечном итоге мы имеем три соединения. 1-ое, где соединены 6 проводов (обычно, провода нейтрали покрашены в синий цвет) — сюда будет подключаться нуль проводки. 2-ое соединение из 3-х проводов — это одна группа ламп, сюда будет подключаться фаза из цепи освещения, которая идёт через выключатель. Третье соединение, подобна второму, только зажигать будет другую группу ламп.

Поиск заземления

В современных домах из-за богатства электроприборов и их трудности, большая часть щитков дополнительно оснащается заземленной шиной. Дальше от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

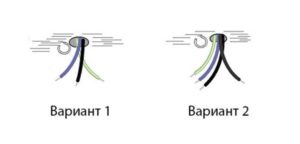

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» применяется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу осветительного прибора либо люстры, на корпусе есть болт либо винт.

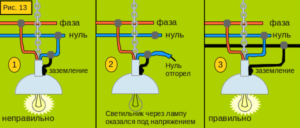

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с подменой нейтрали на заземление лампочки хоть и будут пылать, но при определенных критериях это может нарушить нормальную работу проводки всего дома.

Обычно, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Схожее решение животрепещуще во мокроватых помещениях.

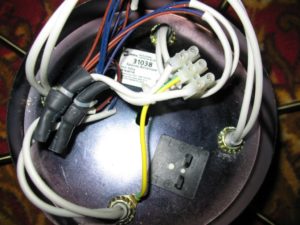

Контакты на люстре

Любая лампа в люстре имеет 2 провода, это «фаза» и «нейтраль». Время от времени имеется 3-ий провод либо контакт, подключаемый к заземлению. Для подключения люстры с такими 3-мя контактами фазовый провод от выключателя, подключается на разметку L, нейтраль на N, земля на PE (может отсутствовать, не является неотклонимым).

При подключении люстры нужно соблюдать определенные меры безопасности.

1. Обесточьте проводку, идущую к люстре, отключив автомат на электрощите.
2. Проверьте отсутствие напряжения на проводах, где будете проводить работы.
3. Подключите «нуль» к подходящему контакту на люстре.
4. Подключите «фазу» к подходящему контакту на люстре. . Если применяются клеммы, то зафиксируйте провода в них.

У большинства людей появляется вопрос, куда девать излишний провод на люстре.

1. Прежде всего нужно разобраться, что же это все-таки за провод.
2. Если это провод, созданный для заземления, а заземляющего провода в сети нет, то его изолируют и дальше убирают в сторону.
3. Если ваша люстра разбита на группы и этот провод от 2-ой группы ламп, то его соединяют с фазным проводом первой группы. При всем этом варианте осветительный прибор будет работать от 1-го выключателя.

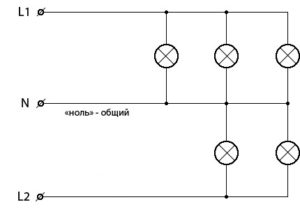

Для люстр с 5 лампочками схема подключения вточности такая же, только за ранее лампы делятся на 2 группы и люстра имеет три контакта. После чего подключение делается как обычно.

На схеме есть правила обозначения контактов клеммника либо проводов:

• L – фаза;
• N – нейтраль;
• PE – заземление.

В современных сетях проводки применяется дополнительный провод заземления. Если имеется данный провод в электросети квартиры либо дома, то подключайте его в соответственный клемме (PE) клеммника, при отсутствии такового провода заземление не делается.

Двойной и одинарный выключатель

Для соединения люстры с одинарным выключателем все провода от лампочек соединяются воединыжды в два соединения — фаза и нуль. Почти всегда соединять провода можно ориентируясь на цвет их изоляции. После формирования фазовых и нейтральных соединений, они подключаются к проводам от выключателя. Это видно по схеме 1.

4-ех, 5-ти, 6-ти рожковый вариант люстры, обычно, подключается с двойным выключателем. Он позволяет поделить лампы люстры на две группы и включать их по раздельности. Схема 2.

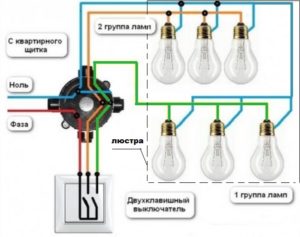

Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). 1-ая и 2-ая является фазовыми проводами, 3-я для нейтрали.

1. Все синие «нулевые» проводники на люстре соедините между собой, для этого сможете их скрутить либо соединить в клеммах.
2. Оставшиеся фазные провода разделяете на две группы.
3. Соедините первую группу (врубается с левой кнопки).
4. Соедините вторую группу (врубается с правой кнопки).

Нельзя допустить, дабы фазный и нулевой обнаженные провода соприкасались вместе, по другому возникнет замыкание.
Проведите проверку на корректность работы. Попеременно на выключателе зажимайте кнопки. Если все работает верно, то люстра устанавливается под потолок. Можно ее применять.
Как подключить люстру к двойному выключателю видео смотрите ниже:

Люстра с контроллером

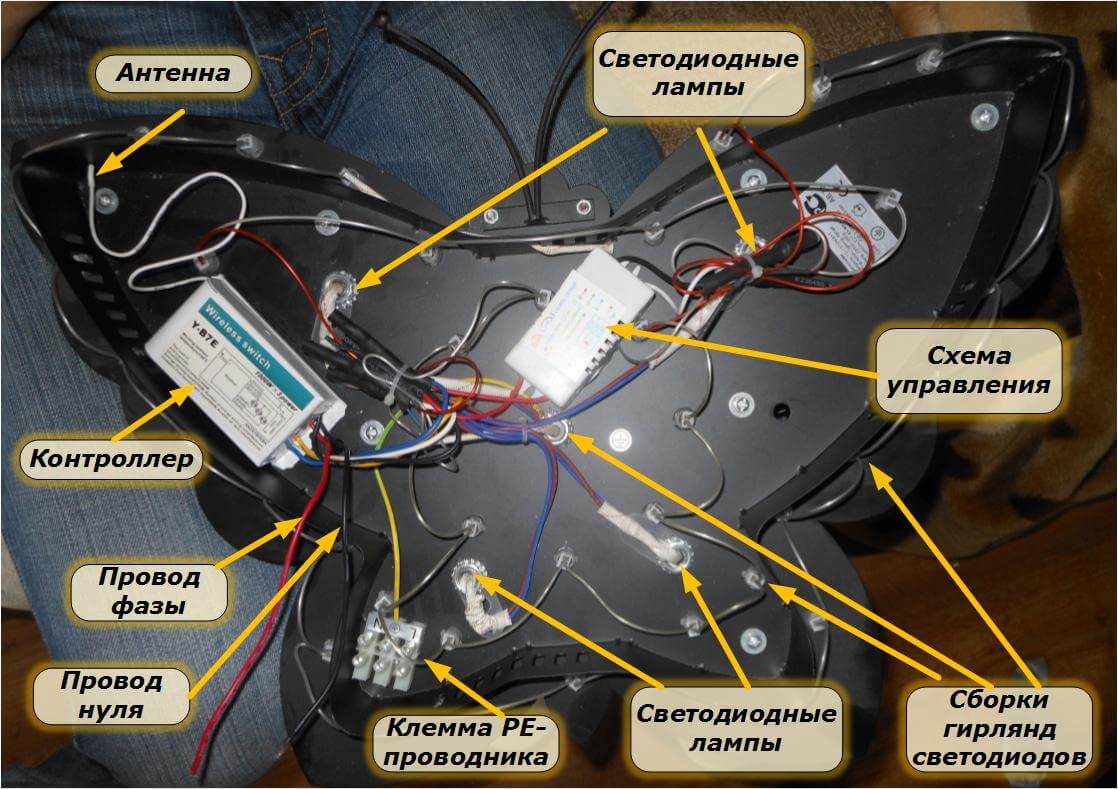

Схема подключения люстры с пультом управления обычная. В корпусе осветительного оборудования находятся понижающий трансформатор, он конвертирует 220В напряжение в 12В либо 24В. Применяется для подключения светодиодной подсветки и галогенных ламп, так как они не адаптированы для высокого напряжения.
Снутри корпуса также размещается контроллер к которому подключены лампочки и трансформаторы. От него отходит 3 провода, один является антенной, другие фаза и нуль для подключения к электросети. Фаза и ноль окрашиваются в красный и черный цвет. Также можно отыскать их порядок подключения в аннотации по применению либо по отметкам на корпусе. Установленный контроллер может работать и при неверном подключении проводов электросети, но тогда могут появиться трудности с правильностью выполнения команд от пульта.
Как подключить пульт управление люстрой видео смотрите ниже:

Если люстра управляется с пульта, то снутри ее корпуса имеется блок управления и антенна. Ее выводят за корпус для приема сигнала от пульта. К блоку питания нужно подключить фазу от выключателя и ноль. После чего делается установка люстры на потолок.

Правильное соединение проводов

Дабы не приходилось делать ремонт проводки электросети из-за неверного выполнения соединения проводов рекомендуется верно соединять. Для этого придерживайтесь следующих правил:

1. Самый наилучший метод соединения проводников это места скрутки — пропаять, если этого не делать, то спустя время проводник окислится, будет перенагреваться и придет в непригодность.
2. Но для подключения люстры этот метод соединения проводов не в особенности практичен. Лучше применять способ соединения проводов при помощи клеммников либо колпачков.

Эти меры предосторожности позволят длительное время не создавать ремонт светового оборудования и проводки, также уменьшит риск появления замыкания и пожара в электросети.

Видео: Сборка, подключение светодиодной люстры. Настройка пульта ДУ. Крепление люстры к НП
