За последние годы светодиодная лента крепко заняла свое место на рынке осветительных устройств благодаря целой массе плюсов, которые позволяют применять ее для сотворения подсветки в разных сферах людской деятельности.
Основным достоинством такового изделия является простота сборки и монтажа своими руками. Но дабы это выполнить, необходимо знать устройство светодиодной ленты и принцип ее работы. При всем этом многие предпочитают делать вкупе с ней систему управления для освещения. Разобраться в вопросе устройства изделия постарается посодействовать эта статья.
Где применяется

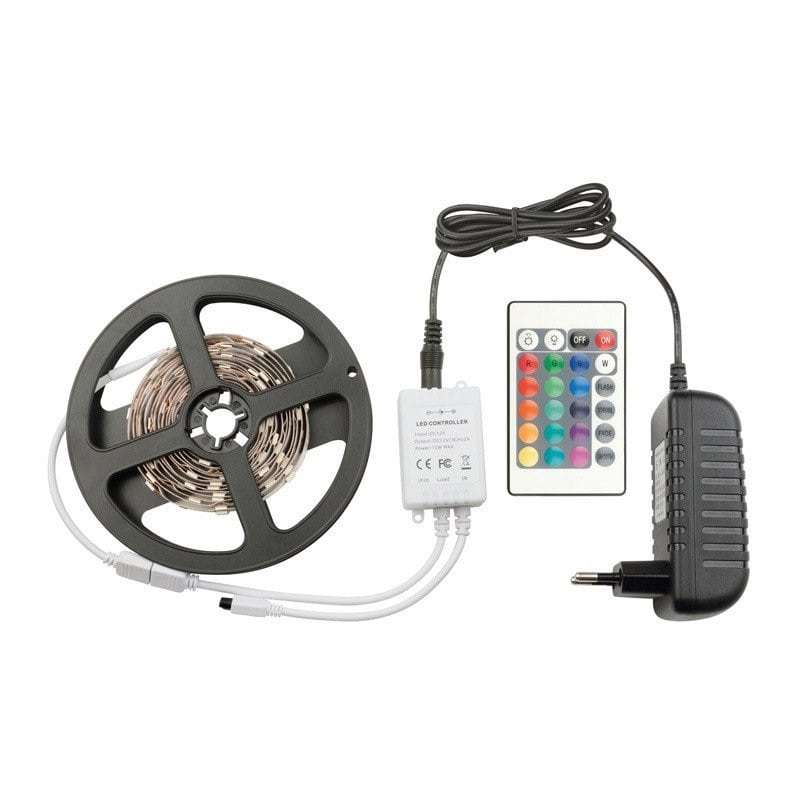

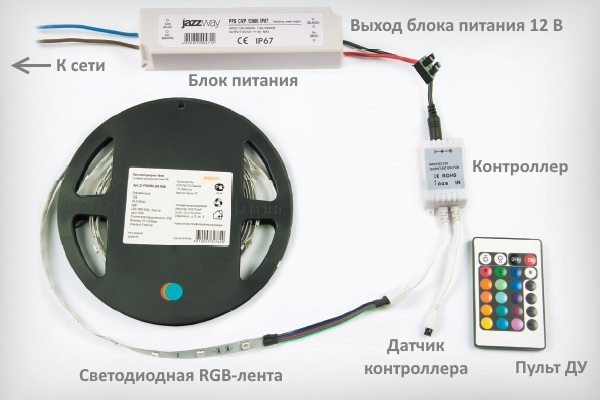

Контроллер и пульт
Многие люди для управления системой освещения и сотворения неподражаемой игры света у себя дома очень нередко применяют светодиодные ленты. Но дабы система управления с таким источником света заработала, нужно дополнительное оборудование: контроллер и пульт дистанционного управления.
Сейчас без светодиодной ленты нереально обойтись в следующих ситуациях:

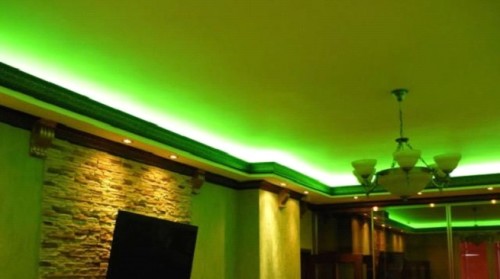

- создание на потолке сокрытой подсветки;
- ночное освещение маркетинговых щитов и витрин магазинов;
- тюнинг автомобилей;
- ночная подсветка дома;
- создание романтичной атмосферы и почти все другое.
Все это обилие основывается на широком ассортименте видов такового источника света.
Имеющееся обилие
Рынок осветительных устройств сейчас поражает нас своим разнообразием. Но если мы возьмем только ту часть, которая представлена только светодиодными лентами, нам также будет на что поглядеть. На сегодня самыми пользующимися популярностью являются следующие модели:
Не считая этого схожая продукция может иметь различный вольтаж: 12 вольт и 220 вольт. Для подключения изделия в 12 вольт к сети электропитания на 220 вольт непременно нужно применять блок питания. Он дозволит без излишних заморочек подключить ленту на 12 вольт к стандартной сети в 220 вольт.
Познание того, как устроена лента дает возможность правильного управления ее световым потоком при помощи дополнительного оборудования. Разглядим раздельно каждый вид ленты в плане ее устройства.
1-ая модель
Модель SMD 3528 – одна из самых фаворитных лент, которые сейчас обширно применяются в самых различных областях. Устройство таковой ленты обычное и она просто подключается к блоку питания либо контроллеру.
Устройство SMD (SLW) 3528 подразумевает размещение в одном метре ленты 30 светодиодов. Они размещаются с интервалом в 33 мм. Схема такового устройства показана ниже.
Каждый светодиод обладает яркостью в 5 Люменов при белоснежном свечении. В итоге яркость 1-го метра SMD 3528 составит 150 Люменов.
Светодиодная лента SMD 3528 может быть дополнительно защищена от негативного воздействия воды особым слоем силикона. С таковой модификацией она может быть установлена в такие места, как на потолке в ванной комнате либо кухне. При всем этом ее можно применять даже в воде, к примеру, для подсветки бассейнов.
Направьте внимание! При установке данного источника света нужно держать в голове, что вырезку на кусочки подходящей длины следует делать исключительно в специально отведенных для этого местах. Для сотворения системы управления к ленте в местах контактов необходимо будет припаять провода от дополнительного оборудования. Схема подключения тут такая же, как и при соединении 2-ух отрезков изделия.
Необходимо отметить, что места разреза у гидрозащищенных моделей SMD 3528 также снабжены силиконовой защитой.
В продаже имеется лента SMD (SLW) 3528 у которой на один метр приходится 60 светодиодов. В данном случае устройство имеет интервал между диодиками в 17 мм. Поэтому, такая продукция характеризуется яркостью вдвое большей, чем предшествующий вариант.

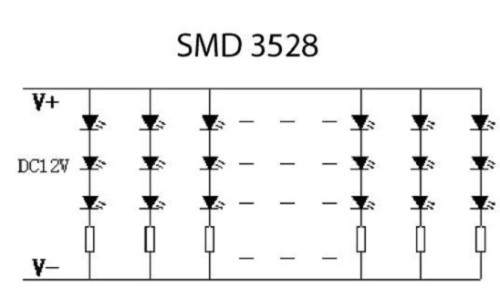

Устройство данного типа состоит из следующих частей (схема приведена ниже):
- железная подложка;
- 3 провода, которые проходят снутри этой подложки. Из этих проводов один – общий минус»-«, 2-ой – общий плюс «+» и 3-ий – перемычка между светодиодами, входящих в состав блока.
Каждый блок содержит три светодиода. Такое устройство обосновано напряжением питания. При напряжении в 12 вольт на три последовательных соединенных светодиода приходится 4 вольта. Это является номинальным напряжением. Потому вырезка ленты происходит блочно – каждые три светодиода.
2-ая модель

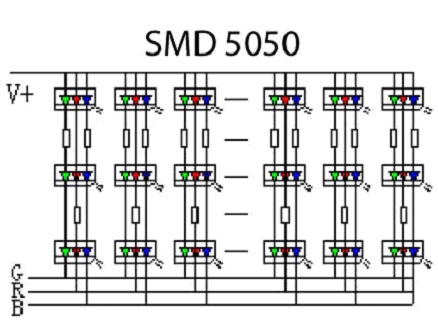

Светодиодная лента модели SMD 5050 имеет совсем другое устройство, ежели предшествующий вариант. Схема ее устройства имеет следующий вид.
Отличие состоит в том, что тут имеется другое количество диодов. Тут в одном светодиоде есть три кристалла. Но на этом отличия не завершаются, так как кристаллы тут имеют различное цветовое оформление. В SMD (SLW) 5050 применяются три базисных цвета:
При всем этом светиться такое устройство будет одним цветом – соответственно красным, синим либо зеленным. Но имеется и очередной вариант – свечение всеми 3-мя цветами сходу. В таковой ситуации свечение получится белоснежного цвета. Для управления яркостью и световым потоком можно применять дополнительное оборудование. Для управления подключаем контролер и тут уже можно фантазировать: выполнить яркость 1-го кристалла малой, а 2-ух других бросить на прежнем уровне и т.п.
Направьте внимание! Используя с лентой SMD 5050 контроллер можно получить световой поток до 16 млн. различных вариантов цветов.
Если для вас необходимо организовать подсветку на потолке при помощи SMD 5050, нужно учесть яркость свечения ленты. SMD 5050 имеет яркость в 12 люмен. Такая лента выдает яркость втрое больше, чем можно получить при использовании других видов светодиодной продукции.
Обычно, модель 5050 имеет напряжение во все те же 12 вольт. Потому для нее также нужен блок питания для подключения к сети 220 вольт. Но есть модели, которые имеют напряжение в 220 вольт. Тут блок питания не нужен, так как лента с сетью будут иметь одно напряжение. Но SMD 5050 в 220 вольт применяют пореже, чем 12-вольтные.
Подключение

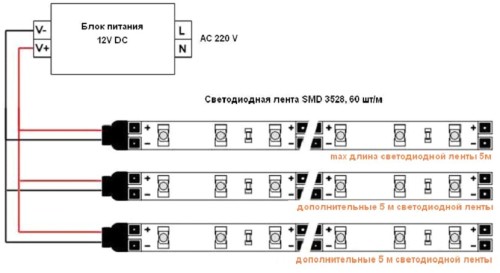

Светодиодные модели SMD 3528 либо 5050 подключаются к контроллеру для управления светом по одной и той же схеме, как при подключении 12-вольтной ленты к сети в 220 вольт. В этом случае следует подключить блок питания, который сделает вероятным снижение напряжения до 12 вольт Эта схема показана понизу.
В мотке изделия идут по 5 метров. Потому очень нередко их следует порезать, дабы прикрепить, к примеру, к мебели. Потом эти куски любо соединяются вместе, или прикрепляются к блоку питания (для подключения к сети в 220 вольт) либо контроллеру. Потому рассмотрение схемы подключения начнем с процедуры подготовки источника света.
Схема подключения реализуется следующим образом:
- отмеряем требуемый участок ленты и отрезаем в строго отведенном для этого месте;
Направьте внимание! Длина требуемого отрезка изделия определяется тем, куда вы хотят его прикрепить.
Припаянные провода
- после разрезания провода, которые следует подключать к источнику света, необходимо зачистить на концах;
- к контактным площадкам, которые появились на конце ленты, следует подсоединить провода. Для этого с помощью паяльничка и паяльного набора (канифоль и олово) припаиваем провода к контактным площадкам;
- после того как провода, в серьезном согласовании со своим знаком («-» и «+»), были припаяны к контактным площадкам, проводим обработку рабочей поверхности;
- потом нужна изоляция контактов. Если изоляция будет нехороший, то появляется риск недлинного замыкания, и осветительный устройство в предстоящем будет работать неправильно и недолговечно.
Раздельно необходимо отметить, что самым обычным методом подсоединения проводов будет внедрение специального LED коннектора. Это так именуемый механический метод.
Таковой коннектор довольно легко приложить к контактным площадкам (контакты обоих изделий должны непременно совпадать) и захлопнуть крышку. Вот и все, нет необходимости в работе с канифолью и оловом.
Направьте внимание! Внедрение LED коннектора – драгоценное наслаждение. По стоимости один таковой контакт обойдется для вас приблизительно как полуметра светодиодной ленты. А она сама по для себя не самое доступное приобретение.
Потому старенькый метод паяния контактов на сегодня остается более чем нужным и животрепещущим.
Заключение
До того как выбирать светодиодную ленту для сотворения подсветки на потолке либо в любом другом месте дома, нужно верно осознавать различия в устройстве 2-ух главных видов светодиодной продукции. При всем этом также стоит направить внимание на то, что напряженность источника света и электросети, которая имеется у каждого из нас дома, обычно отличаются. Потому для вас в этой ситуации пригодится высококачественный блок питания, а если вы желаете управлять цветом освещения помещений, нужно дополнительно приобрести контроллер и пульт дистанционного управления.
Соблюдая правила подключения светодиодной продукции обоих типов к блоку питания и контроллеру, вы можете сделать у себя дома неподражаемую игру света, красок и теней.
Что такое светодиодная RGB-лента, чем отличается от обыкновенной и как ее подключить?

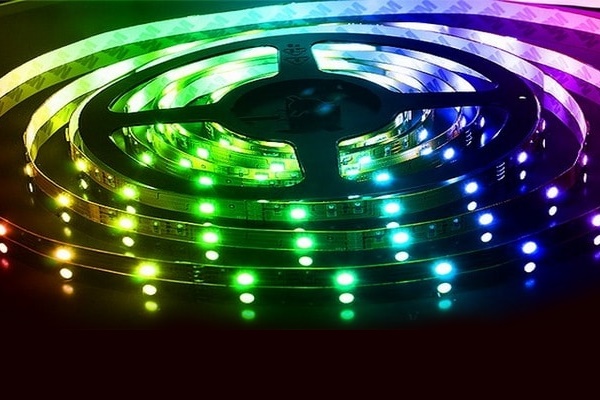

Светодиодная RGB-лента – универсальный элемент декора, пользующийся большой популярностью. Верно выставленный свет сумеет преобразить хоть какое помещение. Вприбавок к этому стоит учитывать снизившуюся стоимость на ленту и возможность её покупки практически в любом магазине цифровой техники.
Свойства светодиодных RGB-лент
Главные свойства светодиодных RGB-лент, на которые следует направить внимание покупателю, это:
- Напряжение. Важнейший пункт, от которого зависит, будет ли работать лента в тех либо других критериях. По этому параметру существует 3 главных вида лент: 12V, 24V и 220V. 1-ый – часто встречающийся вариант, конкретно он рассматривается в этой статье. Другие два – более проф и узконаправленные варианты.
Неверный расчёт напряжения может привести к возгоранию. Перед покупкой светодиодной RGB-ленты нужно правильно высчитать все характеристики.
- Яркость диодов. Более распространены 2 вида – яркостью около 5 Лм и 15 Лм.
- Количество светодиодов на метр. Тут все очень просто: чем их больше – тем ярче. Но это не всегда отлично: необходимо учесть растущее энергопотребление и тепловыделение, в неприятном случае лента стремительно выйдет из строя. Есть варианты на 30, 60 и 120 светодиодов на метр. Можно отыскать модели с двойным вблизи, соответственно у них в два раза больше частей.
- Защита от воды. Эта функция пригодится, если нужно расположить ленту во увлажненной среде (ванной комнате, бане и т.п.). У таких моделей могут быть трудности с перегревом.
Главное отличие и преимущество этого вида ленты состоит в том, что каждый кристалл имеет внутри себя красный, зеленоватый и синий диодик. У обыденных лент он обладает одним цветом. Потому RGB-лента может пылать хоть какими хотимыми цветами.
Многие люди не знают, чем отличается рядовая светодиодная от RGB-ленты. При всем этом разница в стоимости у моделей одинаковой длины может отличаться в 2 раза.
Еще одним принципиальным различием и достоинством такового варианта стала возможность более гибкой опции нужного освещения. Так можно сделать нужную обстановку и сберечь энергию, ведь RGB-ленты управляются пультом с возможностью регулировки не только лишь цвета, но и яркости освещения.

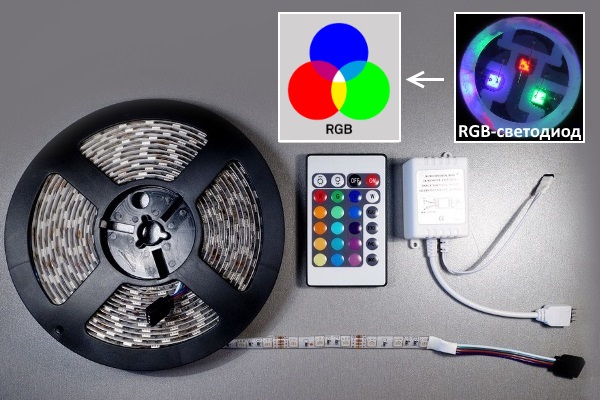

Механизм работы
Осознать, как работает RGB светодиод, сумеет даже ребенок, который понял азы смешивания красок на уроках рисования. При смешивании красного, зеленоватого и голубого цвета можно получить все другие цвета и цвета. Светодиод может пылать всеми 3-мя цветами и соединять их, по этому выходит подходящий цвет.
Главные типы светодиодных RGB-лент
Различные виды лент различаются направленностью, типом свечения, дополнительными чертами:
- Водонепроницаемые. Ими часто декорируют фасады построек и вывески, устанавливают снутри аквариумов, в ванных комнатах.
- Со светодиодами формата 3528. Это мелкие диоды, на ленте их помещается больше, но они не очень калоритные.
- Со светодиодами формата 5050. Более большие диоды. На ленте их меньше, но они намного ярче.
- RGBW-ленты. Владеют дополнительным элементом, отвечающим только за белоснежный цвет, что позволяет достигнуть более натурального освещения.
- Ленты с функцией Pixel Light. Имеется возможность задать определенную программку раздельно каждому элементу. Для домашнего применения такие изделия применяются изредка.
Область использования
Использовать светодиодные RGB-ленты можно где угодно: в жилых и публичных помещениях, в интерьере и в экстерьере. В главном они применяются для декора. Для практического использования с целью осветить какую-либо область – подходит обыденный белоснежный свет. Поэтому, использовать для этого RGB – нецелесообразно.
Подключение RGB-ленты

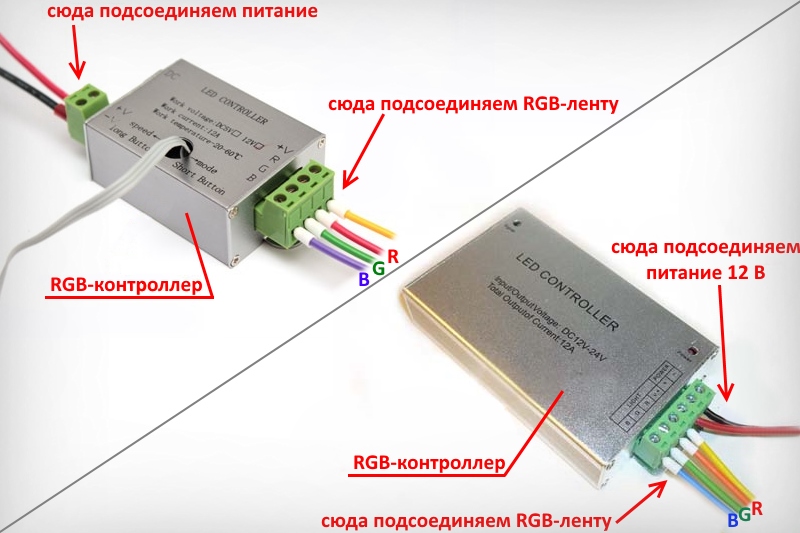

Подключаются ленты довольно легко. Есть 4 контакта: три отвечают за каждый цвет, а 4-ый – за питание. У RGBW предусмотрен очередной – для белоснежного цвета.
Подключение RGB-ленты зависимо от типа контроллераЕсли необходимо получить одну длинноватую ленту, можно соединить различные ленты между собой. Надежнее всего выполнить это с помощью пайки, но это может быть неловко, в особенности, при отсутствии опыта работы с паяльной станцией. В таком случае рекомендуется применять особые коннекторы. Они бывают различных видов:
- для соединения лент в одну;
- для подключения к блоку питания;
- для подключения к сети 220V;
- для различных светодиодов (3528, 5050 и т.д.).
Коннекторы дешевые и ординарны в монтаже, но достаточно стремительно окисляются, в особенности при высочайшей влажности.
Контроллер и усилитель для RGB-ленты
Разноцветная лента теряет фактически весь свой смысл, если она не управляется с помощью контроллера. Это маленькое устройство, которое подключается к ленте и позволяет юзеру настраивать режим ее работы. Можно задать яркость, скорость, цвета, режимы переливания, свечения.
Беря во внимание яркость RGB-ленты, она будет выдавать наибольшие значения только тогда, когда задействованы все три диодика, что бывает изредка. Но всё же дабы не прогадать, лучше брать модели блока питания и контроллера с припасом по мощности.
Контроллеры отличаются по типу управления. Оно может выполняться конкретно с самого устройства либо с пульта с помощью радиосигнала. Более продвинутые версии подключаются к сети Wi-Fi, что даст возможность управления со телефона либо компьютера.
Усилители – это дополнение, позволяющее раскрыть потенциал RGB. Они применяются для различных целей. Некоторые модели усиливают сигнал пульта для управления освещением на большенном расстоянии.

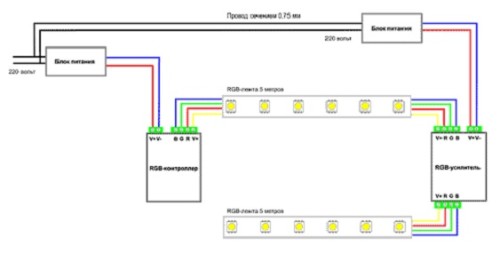

Другие применяются для роста мощности сигнала, подающегося контроллером на ленту большой длины (т.е. при соединении нескольких лент, усилитель дозволит 2-ой и последующим лентам пылать идиентично ярко).
Имеются также усилители, повторяющие сигнал от контроллера. Они применяются в огромных лентах на определенном расстоянии друг от друга. При помощи усилителей осуществляется более четкое управление большенными проектами на базе RGB-лент.
Как установить и подключить RGB-ленту, избрать блок питания и контроллер рассказывается в этом видео:
Ленты RGB с разноцветными светодиодами – хороший метод придания уникального вида хоть какому интерьеру либо внешнему виду. Установить такое освещение легко, так как база у ленты – самоклеющаяся. Рекомендуется клеить ленту на теплопроводную поверхность (не на обои либо гипсокартон), в эталоне – на дюралевый профиль.
