Светодиодная техника пользуется устойчивым спросом на русском рынке. Одна из разновидностей диодных осветительных приборов предлагается в виде лент, на которых установлены лампочки. Таковой вид осветительной техники обладает обилием плюсов, но, как и хоть какое устройство, в какой-то момент ломается. Выход из ситуации — ремонт светодиодной ленты.

Механизм работы

Светодиоды предъявляют завышенные требования к качеству электрического питания. В схеме диодного освещения находится особое устройство — драйвер (либо на техническом уровне более верно — блок питания). Благодаря ему происходит стабилизация выходного тока вне зависимости от уровня нагрузки и в согласовании с допустимой мощностью на выходе.

Блок питания может быть импульсным либо трансформаторным. Последний содержит в себе понижающий трансформатор (с 220 В до 12 либо 24 В) либо автотрансформатор. В базе импульсного блока питания находится инверторная система, согласно которой происходит выпрямление входного напряжения.

В составе ленты имеются следующие элементы:

• токоограничивающие резисторы;
• эластичная интегральная схема;
• обработанное клеем основание.

Структура 12-вольтной модели включает секции с 3 диодиками и резисторами. Количество диодов в секции разъясняется потребностями в энергии: для электропитания 1-го диодика нужна чуток более 3 В, что в сумме дает 10 В. Оставшиеся 2 В от 12 погашаются резистором, задающим подходящий ток.

В различных моделях применяется такое количество диодов:

Также ленты систематизируют по разновидности световых диодов:

Выше перечислены только более пользующиеся популярностью модели. При желании можно подобрать и другие типы ламп.

Импульсные блоки (более нужные) бывают таких типов:

1. На базе автогенератора (другое название — блокинг-генератор). Это самые дешевые модели. Отличаются маленький мощностью (до 25 Вт).
2. На ШИМ-контроллере с установленным силовым ключом. Относятся к средней ценовой категории. Мощность — от малой до средней (30-50 Вт).
3. На ШИМ-контроллере с внешним силовым ключом (либо несколькими ключами). Также такие модели именуют полумостовыми. Это самые дорогостоящие и массивные блоки. При всем этом импульсные блоки этого типа являются более размеренными и надежными в эксплуатации.

Предпосылки перегорания ленты

Светодиодные лампы узнаваемых производителей в состоянии служить в протяжении 10-ов тыщ часов (30-50 часов). Основная причина выхода из строя светодиодов — недостающее качество. Не все производители комплектуют изделие надежными лентами последнего поколения. Вызвано это рвением предложить свой продукт по может быть более низкой стоимости.

Такая ситуация диктуется потребностями рынка: потребители часто предпочитают дешевенькую продукцию, не задумываясь о том, что ширпотреб служит еще меньше высококачественного осветительного прибора. Даже если доступная лампа не перегорела и продолжает работать, интенсивность ее свечения очень стремительно миниатюризируется на 30-50 %.

Принято считать, что самая низкокачественная продукция имеет китайское происхождение. Частично такое утверждение соответствует правде. Но следует осознавать, что 9 из 10 осветительных приборов делается в Китае.

При этом многие модели выпускаются на китайских заводах известными западными производителями. Такая продукция соответствует мировым эталонам свойства. А вот изделия чисто китайских производителей далековато не всегда являются применимыми по показателям надежности.

Совет! Идеальный вариант осветительных лент — модели, где установлен один цельный светодиод, а не огромное количество маленьких диодов.

Если все таки приобретено дешевое изделие, следует ждать и другие проблемы, в том числе:

• пестрое свечение;
• неравномерность рассредотачивания света;
• нехорошее качество клеящей поверхности.

Но покупка даже дорогой ленты известного производителя не гарантирует ее долгосрочную работу, если условия эксплуатации не соответствуют нормам. Например, далековато не все потребители принимают во внимание силу тока и мощность источника питания. Также многие игнорируют температурный режим, эксплуатируя на улице ленту, созданную для помещения.

Предпосылкой поломки часто является некорректная установка. А именно, отсутствие защиты от механических повреждений может привести к нарушению целостности ленты и попаданию воды внутрь. В итоге вся лента либо ее отдельные куски выходят из строя.

Нарушения при подключении к питанию — еще одна причина неисправности осветительного прибора. Лента работает по принципу цепи с параллельными секторами. На ее конце ток, пройдя по всем секторам, суммируется. Если общий ток большой, дорожки могут перегреться, что приводит к выходу из строя осветительного прибора. Дабы избежать схожей ситуации, рекомендуется делить очень протяженные участки ленты на более короткие куски.

Ремонт

Сначала необходимо ответить на вопрос: почему не работает лента? Для выполнения исследовательских работ в домашних критериях, также для ремонта пригодятся следующие материалы и инструменты:

Все описываемые дальше методы ремонта и диагностики электрических цепочек и схем включают использование 2-ух правил:

1. Проверка целостности всех составляющих лампы.
2. Тестирование напряжения.

В некоторых случаях может пригодиться осциллографирование как способ тестирования осветительного прибора. Но обычно довольно проверки мультиметром.

Не пылают лампочки

Если лампа не пылает, следует выполнить такие деяния:

1. Протестировать питающее напряжение. Проверяем наличие входного напряжения в блоке питания. При помощи отвертки-индикатора контролируем фазу в розетке. Если блок питания открытого типа с воздушным остыванием, рекомендуется проверить питание на клеммах входа. На мультиметре устанавливаем режим замера переменного напряжения (V).
2. Тестирование выходного напряжения. Такая задачка: выяснить, дает ли блок питания нужные 12 В. Пригодится маленький кусок светодиодной ленты, выступающей как контрольная лампочка. Проверяем напряжение на выходных клеммах блока питания и на контактных площадках осветительного прибора. Все сегменты обустроены 4-мя контактами: по паре на плюс и минус. Напряжение необходимо тестировать либо на конце светодиодной ленты, либо на погасшем секторе. Если напряжение идёт на ленту, но лампы все равно не врубаются, неувязка конкретно в ленте, а поточнее — в нарушении целостности проводников.
3. Если неисправность найдена в блоке питания, истоки задачи в одной из следующих обстоятельств: оборвана дорожка, сгорел предохранитель, поврежден диодный мост, вышла из строя какая-либо другая деталь, и это приметно зрительно.

Мигание лампы

Мерцание светодиодной ленты бывает 2-ух типов:

• неизменное;
• эпизодическое.

Свет обычно мерклый либо на сто процентов угасает. Дабы протестировать и починить осветительный прибор, нужно присоединить мультиметр либо контрольную лампу к блоку питания. Тем будет испытана исправность блока. Мерцание также может быть в связи с перепадами сетевого напряжения либо некачественными контактами в блоке питания и ленте. Если мигание наблюдается лишь на определенном секторе ленты, идет речь о неисправности светодиода. Таковой диодик подлежит подмене.

Мигание нередко возникает после подключения, выполненного неквалифицированным мастером. Ленту нельзя очень сильно изгибать (под прямым углом либо около того), также оборачивать ею закругления (к примеру, трубы) радиусом меньше 5 см. Лишние извивы делают высочайшие нагрузки на проводники печатной платы.

Лента не выйдет из строя сходу, но равномерно ее работоспособность будет понижаться, следствием чего станет повреждение проводящих дорожек и нарушение сечения. Обозначенные деформации приводят к завышенному сопротивлению и перегреву, что в конце концов становится предпосылкой выхода из строя светодиодной ленты.

Отысканный проблемный участок меняют. Также может пригодиться полная замена ленты.

Неполное горение

Случается так, что некоторые участки ленты пылают не вполне либо совершенно погасли. Нет необходимости поменять всю ленту. Неувязка нередко заключается в неверной установке либо перегреве 1-го из участков.

Для исправления трудности необходимо удалить неисправный кусок ленты. Пригодятся коннекторы для соединения встык. Но если нет убежденности в способностях пайки, рекомендуется применить соединители. В случае с влагозащитной лентой нужно заблаговременно снять с нее силиконовый слой.

Советы по продлению срока службы

Компании-производители докладывают о сроке эксплуатации светодиодных ламп, достигающем 30-50 тыщ часов. Но по описанным выше причинам далековато не все лампы доживают до пределов собственных эксплуатационных способностей. Дабы продлить срок службы светодиодной ленты, рекомендуется придерживаться следующих правил:

1. Соблюдать правила установки осветительного прибора.
2. Не допускать эксплуатации ленты при очень высочайшей влажности либо в критериях критичных температур.

В отличие от обозначенных выше причин, защита от механических повреждений — более непростая задачка, ввиду непредсказуемости схожих событий. А вот покупки дешевенькой продукции китайского производства реально избежать полностью осознанно. Высококачественная светодиодная лента прослужит в течение многих лет.

Почему LED лента не работает. Предпосылки поломок и их устранение

Светодиоды работают очень длительно. Это вправду так, если соблюдается ряд критерий. Но с течением времени вы замечаете, что светодиодная лента пылает меркло либо какие-то другие задачи в её работе.

Причина популярности явна – большущее число вариантов её монтажа и реализаций осветительных цепей, безопасность и долговечность. Но как найти почему не работает светодиодная лента, отыскать причину неисправности и убрать её?

Ленты для сети 220 вольт

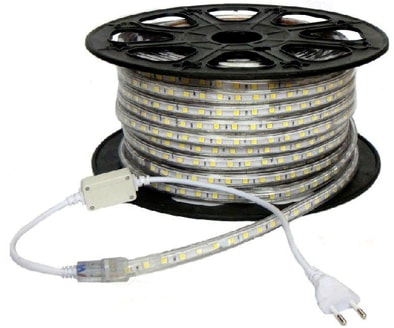

В продаже можно повстречать ленты, у каких на одном из концов имеется вилка и маленькой коробочек – диодный мост.

Такие модели применяют в главном в декоративном, ежели в прикладном варианте. Очень нередко они выходят из строя не из-за естественных обстоятельств, а из-за аварийных ситуаций:

• Неверный установка;
• перегрев;
• повреждение в процессе использования;

До того как приступать к осмотру всей цепи, необходимо проверить есть ли напряжение в розетке, где она подключена. Выполнить это можно так:

1. Подключив заранее исправный устройство, к примеру, настольную лампу;
2. измеряв напряжение при помощи мультиметра (вольтметра);
3. проверить наличие фазы при помощи однополюсного пробника – индикаторной отвертки;

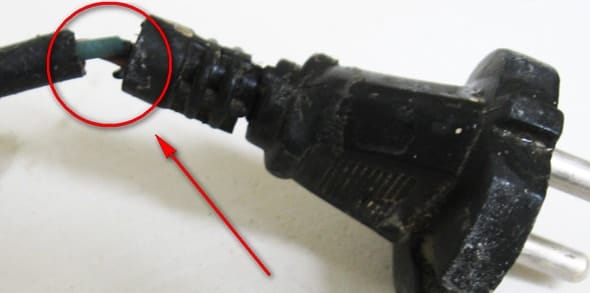

Частая причина поломки светодиодной ленты 220 вольт и других бытовых устройств – это выход из строя вилки.

Дабы проверить вилку и кабель, необходимо для начала подергать их из стороны в сторону, если лента начнет моргать либо светится – означает кабель кое-где переломлен. Решить эту делему просто – необходимо поменять вилку и участок кабеля.

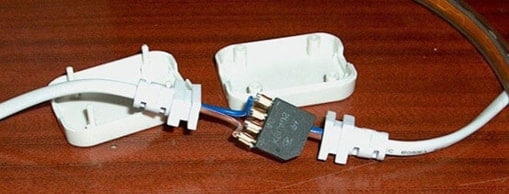

Следующей проверкой станет выпрямитель. В 220В светодиодной полосе все светодиоды соединены в цепочки по 60 штук по одному либо парами. Эта цепь подключается к выпрямителю переменного напряжения – диодному мосту.

Еще одна причина, по которой не работает светодиодная лента — диодные мосты время от времени пробивает при скачках напряжения. Посмотрите на схему диодного моста, при помощи прозвонки либо мультиметра вы просто проверите его исправность. Проверяется он также, как и светодиод, подробнее читайте тут.

Его можно поменять. Для этого за ранее купите в магазине радиодеталей хоть какой диодный мост, рассчитанный на ток более 1А.

Если у вас потускнели либо закончили пылать отдельные кусочки – это следствие обрисованных выше обстоятельств. Такая неисправность LED лечится просто: необходимо вырезать сектор по нанесенной разметке. Как правило это отрезки кратные 100 и 50 см и при помощи коннекторов либо паяльничка, соединить с новыми.

Помните! Работа с напряжением 220В небезопасна для жизни. Если не имеете общих способностей – лучше не экспериментировать.

Низковольтные ленты со светодиодами

Нередко встречаются варианты на 12 и 24 вольта, конкретно они и составляют основную массу на рынке светодиодной осветительной продукции. Давайте разберемся, что делать если не пылает светодиодная лента, предпосылки этого и их решение.

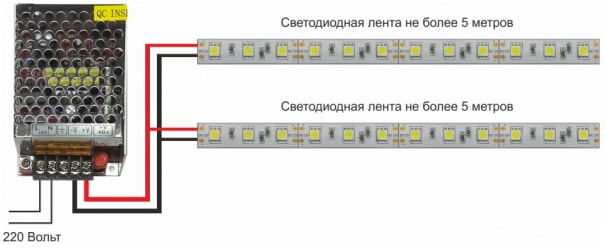

Для начала разглядим типовую схему подключения 12В светодиодной ленты.

Чтобы осознать, почему не пылает светодиодная лента на 12 вольт, необходимо выполнить несколько проверок. Если она вообщем не светится – проверяем, запитана ли вся система? Выше было описано как проверить наличие напряжения в розетке.

В нижней части блока питания можно узреть клеммную колодку. На клеммах с пометками L и N (либо символ заземления) должно находиться 220В либо 110В, для обитателей государств с таким стандартном электрические сетей (к примеру США).

Выходные клеммы могут иметь такие обозначения:

Замерьте тестером напряжение на выходе блока питания. Если его нет в наличии, можно проверить куском заранее исправной ленты либо обыкновенной авто лампочкой.

В случае, если напряжение на выходе блока отсутствует, не торопитесь бежать за новым, может быть просто вышел из строя предохранитель. Прозвоните его, а если владеете способностями ремонта электроники – поменяйте. Уделите повышенное внимание входным цепям и силовым ключам в схеме.

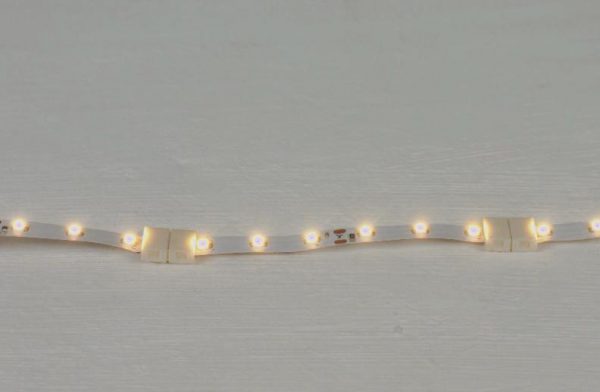

Используйте коннекторы

Если блок питания в полном порядке, необходимо перейти к осмотру соединений. Когда-то мастера все соединения светодиодов делали при помощи паяльничка. Пайка – высококачественный и надежный контакт. Но по мере распространения лент, начали распространяться и коннекторы для них.

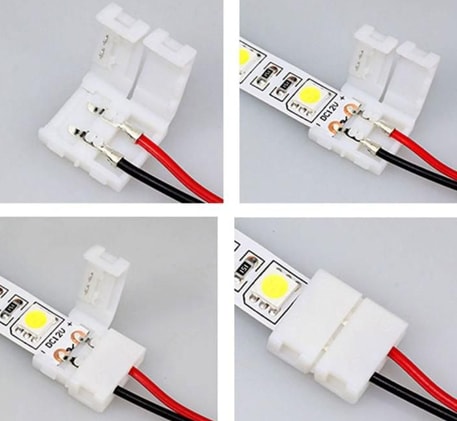

Это удачный и резвый метод монтажа светодиодной подсветки. Необходимо приложить контактные площадки ленты к упругим контактам коннектора и закрыть пластмассовый корпус. Очередное достоинство – возможность резвого устранения поломки.

Но есть и минусы. Такие соединители не герметичны. Это означает, что в месте контакта могут образоваться окислы, а они препятствуют протеканию тока. Нередко вот поэтому не работает светодиодная лента.

Защищайте все соединения при помощи изоленты либо термоусадки.

Лента пылает, но не вполне что делать?

Сейчас разглядим, почему светодиодная лента пылает различным цветом, некоторые секции потускнели, или вполне погасли?

Если вы столкнулись с таковой неувязкой – не непременно поменять всю установку, можно выполнить местный ремонт. Установка осуществляется 2-мя методами:

• Сокрытый — лента прячется в короб;
• открытый способ — находится на поверхности.

Когда источник света укрыт в особом профиле либо на тыльной стороне конструкций, её еще проще отремонтировать. Просто найдите границы нерабочей области и обрежьте ленту по линиям разреза (как верно резать светодиодную ленту).

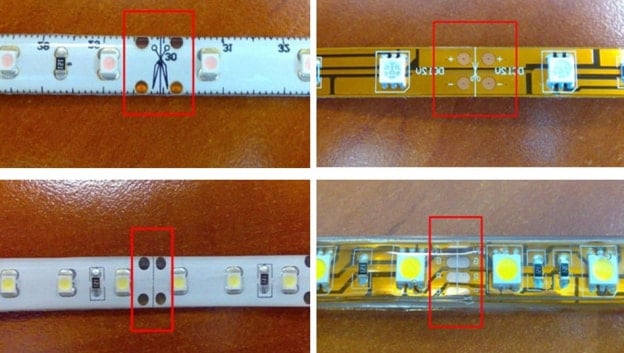

Если установка видимый – приходится отрезать больший участок, дабы скрыть коннектор. Дойдите до места, где можно неприметно упрятать соединение и от туда начинайте удалять нерабочий участок ленты.

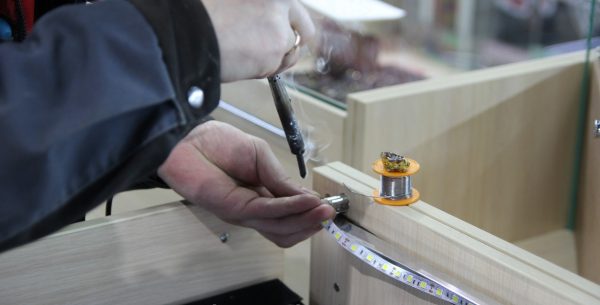

После этого поменяйте кусочек аналогичным по мощности, типу и количеству светодиодов. Для этого необходимо или припаять, что не всегда может быть комфортным, или применять коннекторы.

Базы правильного монтажа

Чтобы не сталкиваться с ситуациями, когда светодиодная лента пылает не стопроцентно, необходимо разглядеть главные правила монтажа:

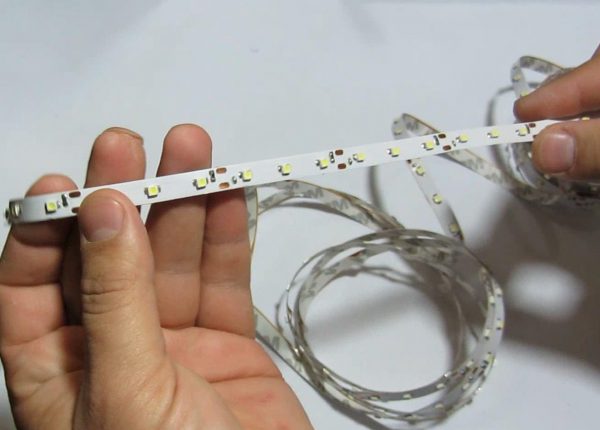

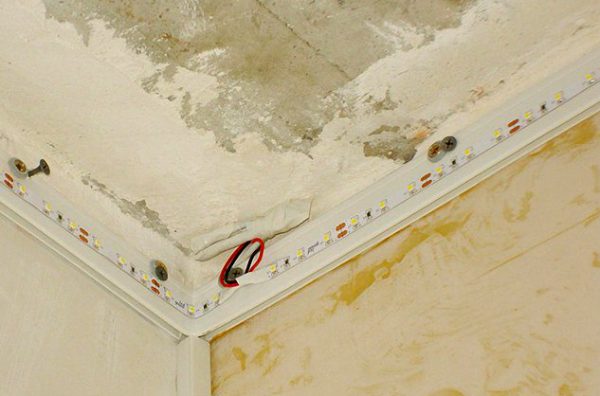

1. Малый радиус извива – 5см. Когда вы оборачиваете ленты вокруг тонких трубок либо углов, будьте готовы к тому, что она может повредится. Тонкие проводники у её основания не выдерживают таких деформаций.
2. Не монтировать поблизости зон с завышенной температурой. Частичный выход из строя светодиодной ленты может произойти так как поблизости находится отопительная батарея либо другой источник тепла.
3. Плотный установка ленты с мощностью более 10Вт на метр – запрещен! Светодиоды хоть и имеют высочайший КПД, но больше половины их мощности преобразуется в тепло.

Необходимо держать в голове, что когда вы собираете осветительный прибор с сильными лентами, к примеру white 5050 60 led/m, которая имеет 14.4 Вт на метр, не стоит клеить её полоса к полосе либо мотать виток к витку. Сделайте зазор хотя бы в толщину одной полосы.

После монтажа включите и дайте ей поработать хотя бы пару часиков, временами проверяя температуру. Если руку начинает обжигать, т.е. поднялась выше 50 градусов – сделайте конструкцию пореже. Для заслуги большей яркости, воспользуйтесь жесткой полосой 5730(5630) на дюралевом основании либо другими массивными светодиодами.

Другие предпосылки заморочек

Еще несколько обстоятельств, почему светодиодная лента может меркло пылать. Не считая заморочек, связанных в главном с монтажом и перегревом, необходимо учесть очередной фактор – питание.

Некоторые неквалифицированные монтажники желают произвести большее воспоминание на клиента, искусственно увеличив яркость ленты, подавая на неё больший ток.

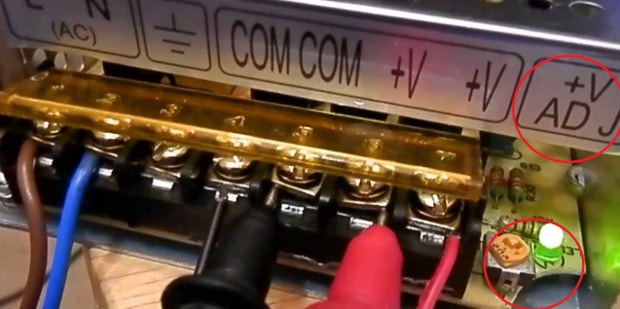

На блоке питания может находиться дополнительная функция – подстройка выходного напряжения. Это помогает выставить необходимое напряжение питания и исключить заводской брак, связанный с отклонениями от номинальных величин, но никак не для тестов и шарлатанства.

Если вывернуть его на максимум, напряжение возможно окажется заместо нужных 12В, к примеру, на уровне 13,5В. Это событие нередко становится предпосылкой сгорания светодиодной ленты.

Также, к перегоранию и выходу из строя могут привести и такие обыкновенные предпосылки как:
