Расчёт комплекта для светодиодного освещения (подсветки) на примере светодиодной ленты.
Для начала нужно обусловиться с типом и количеством светодиодной ленты (другими источниками светодиодного света), дабы высчитать требуемую мощность для всех составляющих электрической схемы.
Главные типы светодиодных лент:
-
60LED 4,8W 12V – потребляемая мощность 4,8W Ватт на 1 метр, ток 0,4 Ампера на 1 метр. 120LED 9,6W 12V — потребляемая мощность 9,6W Ватт на 1 метр, ток 0,8 Ампера на 1 метр. 30LED 7,2W 12V — потребляемая мощность 7,2W Ватт на 1 метр, ток 0,6 Ампера на 1 метр. 60LED 14,4W 12V — потребляемая мощность 14,4W Ватт на 1 метр, ток 1,2 Ампера на 1 метр.
Расшифровка обозначения светодиодной ленты на нашем веб-сайте*:
Светодиодная лента SMD 3528 60LED 4,8W 12V
SMD 3528 – тип светодиода
60LED – количество светодиодов на 1 метр ленты
4,8W – потребляемая мощность 1 метра светодиодной ленты
12V – напряжение питания светодиодной ленты
*- некоторые источники указывают свойства для 3-5 метров ленты…
Нужная нам информация – это мощность.
10 метров Х 14,4 Ватт = 144 Ватт – общая мощность ленты.
Для ленты 144 Ватт подходит блок питания 150 Ватт, но практика указывает, что этого недостаточно для надежной работы комплекта и потому принято наращивать мощность блока питания минимум на 20% (в определённых критериях советуют припас мощности 50%)
(длина ленты) метров Х (мощность 1 метра ленты) Ватт + 20% = (мощность блока питания) Ватт
Если в схеме предусмотрен диммер либо RGB контроллер, то расчет аналогичен подбору блока питания.
Мощность, потребляемая самим RGB контроллером либо диммером, малозначительна и в расчёт блока питания для светодиодной ленты не принимается.
Расчет RGB контроллера либо диммера для управления светодиодной лентой:
(длина ленты) метров Х (мощность 1 метра ленты) Ватт + 20% = (мощность RGB контроллера) Ватт
Обычно, RGB контроллеры и диммеры имеют маленькую мощность, до 288 Ватт – зависимо от модели, а если мощность светодиодной ленты превосходит допустимую мощность RGB контроллера либо диммера, тогда применяют усилитель.
Расчет усилителя для RGB контроллера либо диммера:
((полная длина ленты) — (длина ленты подключаемая к контроллеру*)) метров Х (мощность 1 метра ленты) Ватт + 20% = (мощность усилителя) Ватт
*- часть ленты подключается к контроллеру (согласно мощности), оставшаяся часть к усилителю
Если у вас появляются трудности с расчётом комплекта, позвоните нам, и мы поможем высчитать и подобрать светодиодный набор под ваши условия
Vel +375 (29) 611-07-05, MTS +375 (29) 899-07-05
Мощность LED ленты
Раздумывая о необходимости приобрести светодиодную ленту, чтобы не только лишь с ее помощью осветить квартиру либо дом, но и украсить помещение, не надо забывать о технической стороне вопроса. Мощность ленты – один из числа тех характеристик, от которого впрямую зависит качество ее работы.
Содержание
Какой мощности лед ленты
Как выбирают светодиодную ленту? В большинстве собственном, прежде всего внимание покупателя обращается к цены, цвету свечения и функциональности, т.е., на сколько комфортно управлять ее работой. С техническими данными продукта знакомятся уже на последующих шагах, а бывают случаи, что выяснят о них только при установке. И это некорректно, ведь тех. характеристики определяют то, как отлично и как длительно будет работать лента.
Как подключить светодиодную ленту?
Подробнее!
Мощность – один из более принципиальных причин выбора продукта. От нее зависит, сумеет ли он удовлетворить покупателя собственной яркостью, дозволит ли в достаточной степени осветить комнату либо выполнить роль уличной подсветки.
Чтобы очень удовлетворить потребности покупателей, производители сделали модели продукции различной мощности и рабочего напряжения.
Мощность светодиодной полосы определяется суммарной мощностью размещенных на ней светодиодов, также их способностями. Разглядим зависимость этого показателя от количества диодов:

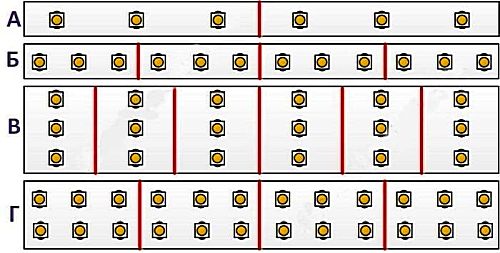

Отрезок А рисунка соответствует длине 1 м. На нем располагаются 6 матриц, любая из которых состоит из 10 диодов. Мощность отрезка – 4,5Вт. На отрезке Б умеренно размещены 120 диодов (12 матриц) общей мощностью 9,6Вт. Отрезок В имеет мощность 14,4Вт (180 частей), Г – 19,2Вт (240 диодов).
Посреди более нужных моделей, представленных на рынке – модели SMD 3528 и SMD 5050. SMD 5050 состоит из огромных светодиодов (0,5 х 0,5 см) и потому более калоритные. Мощность диодика из 3-х кристаллов варьируется около 0,24 Вт. SMD 3528 приобретают почаще: она не такая колоритная, так как имеет светодиоды наименьших размеров, но более экономична (около 0,1 Вт).
Как высчитать мощность ленты
Сколько будет нужно метров изделия покупателю производитель не знает. Так как вероятна порезка на отрезки, действительную мощность может вычислить только потребитель. Чтобы ее высчитать без помощи других, довольно знать характеристики 1-го отрезка (указывается производителем). Если на полосе указана мощность 1 метра в размере 15 Вт, показатель отрезка длиной 5 м, соответственно, будет составлять 15 * 5 = 75 Вт.
Если это низковольтные модели, они могут иметь шаг деления на отрезки существенно короче: 50 см, 10 см и даже 1,5 см.
При покупке блока питания для низковольтных полос необходимо держать в голове принципиальное условие, от которого зависит работа блока питания и всего изделия: мощность блока должна превосходить суммарную мощность отрезка.

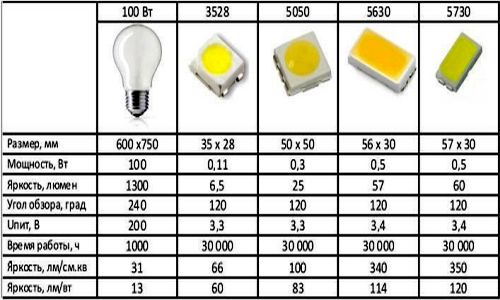

Любопытно сопоставить высококачественные свойства светодиодной ленты, зависимо от ее типа, с лампочкой накаливания. Это может быть полезно при выборе длины отрезка, который будет устанавливаться в помещении:
Как избрать блок питания
Как уже было написано, блок питания должен быть посильнее ленты. Непременно, более сильные и стоят дороже, но для настоящей работы применения слабеньких блоков будет недостаточно. Более того, это чревато поломкой изделия.
Как избрать светодиодную ленту для интерьера?
Подробнее!
Для самостоятельного расчета пользуются обычной формулой, которую мы разглядим детальнее на примере:
1. Представим, 1 м полосы соответствует показателю 4,8 Вт. Всего планируется к размещению в комнате 15 метров. Итого, общая потребляемая мощность будет составлять 72 Вт: 15 x 4,8 = 72.
2. Сейчас воспользуемся условиям 20%, которое гласит о том, что этот показатель блока должен быть выше на 20%: 72 х 1,2 = 86,4 Вт (эти 20% “теряются” в проводниках и контактах всей цепи).
Растрачивать время на поиски блока 86,4 Вт не стоит, таковой навряд ли получится отыскать. Еще проще приобрести пользующуюся популярностью модель 100 Вт. Этого более, чем довольно для размеренной установки лед ленты и настоящей ее работы на долгие и длительные годы.
Также подробную информацию о работе LED лент вы сможете получить из видео:
В итоге уточним важный аспект о покупке дополнительного комплектующего. Блок питания непременно применяется для прокладки низковольтных светодиодных полос, так как позволяет им работать от сети с огромным рабочим напряжением – 220В. В ту же очередь, высоковольтные модели, в свойствах которых обозначено, что они работают от 220В, не требуют дополнительного оборудования для выравнивания напряжения. Они работают от сети впрямую благодаря контроллеру.
