Существует не только лишь светодиодная лента стандартного свечения белоснежным цветом, но и разноцветная RGB лента. Если для вас охото добавить ярчайших красок в оформлении собственного интерьера, временами сменяя цвета и цвета, то читайте дальше, как подключить цветную светодиодную ленту с пультом.

Для начала раскроем достоинства и недочеты подключения RGB ленты, дабы для вас было проще выполнить выбор в его пользу и обмыслить все детали монтажа.

Достоинства и недочеты RGB ленты

Если вы уже удостоверились, что для вашего интерьера не хватает разноцветного освещения, то самое время побеседовать о плюсах и минусах подключения RGB светодиодной ленты.

Из преимуществ можно выделить:

• Простота монтажа.
• Срок службы в сопоставлении с обычными лампами накаливания намного подольше. Он может достигать около 30–50 тыс. часов бесперебойной работы.
• Удобство применения, компактность.
• Возможность воплощения всех, даже самых необыкновенных дизайнерских решений за счет гибкости и использования световых эффектов: мигание, смена цветов и цветов, регулировка яркости и т. д.
• Безопасность, которая получается из-за низкого потребляемого напряжения.

К недочетам подключения РГБ ленты относятся:

• Низкая гидростойкость, но ее можно значительно повысить, если приобрести светодиодную ленту с силиконовой оболочкой.
• Отсутствие защиты от механических повреждений.
• Сниженное качество цветопередачи по сопоставлению с белоснежным светодиодом, так как используемые светодиоды имеют относительно низкий индекс цветопередачи.

Свойства впечатляют, недочеты можно регулировать, прививая под свои условия и требования. К примеру, если для вас принципиально, дабы светодиоды были отлично защищены от воздействия наружных причин, то применяйте для монтажа дюралевый профиль. Если комната, в какой подразумевается установка светодиодной ленты имеет завышенную влажность, то подбирайте ее, беря во внимание гидростойкость осветительного устройства. В общем, перед покупкой прокрутите в голове все детали.

Что нам будет нужно для подключения RGB ленты

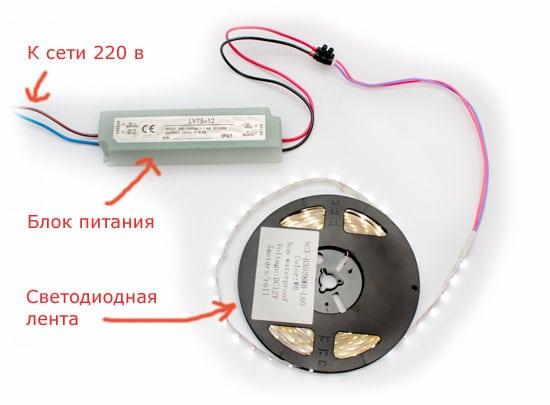

На рисунке изображены все составляющие цепочки для правильной работы диодной ленты. Разберемся зачем нужен любой из них и какую они несут функцию.

1. RGB лента, которую принципиально кропотливо выбирать. Это 1-ый элемент, с чьими чертами для вас необходимо обусловиться заблаговременно. Все находится в зависимости от того, где и в каких критериях она будет расположена. При покупке учитывайте гидростойкость и защищенность от наружных воздействий.
2. Контроллер – дополнительное звено, которое нужно для воплощения работы цветных диодов. Подключение контроллера к RGB светодиодной ленте позволяет делать функцию выбора и регулирования цвета. При его помощи вы сможете составить свой колер подсветки. Большие буковкы RGB расшифровываются как:
   R – red, в переводе с британского красный цвет, G – green (зеленоватый цвет), B – blue (синий).

С помощью пульта для управления контроллером дистанционно, вы также сможете регулировать яркость свечения, устанавливать фиксированный колер, включать и выключать светодиодную ленту.

Дабы избрать контроллер, нужно высчитать требуемую мощность. Это просто выполнить, применив следующую формулу:

Потребляемая мощность 1-го метра помножить на длину светодиодной ленты. Итоговый цифровой показатель и будет являться мощностью контроллера (Вт).

1. Трансформатор (блок питания) – это еще одна принципиальная деталь для работы всей цепи. Выбирать его следует персонально, определив условия помещения и верно рассчитав требуемую мощность для бесперебойной работы светодиодной подсветки.

Подготовьте место для монтажа трансформатора заблаговременно, где воздух циркулирует свободно, дабы избежать перегрева устройства. При всем этом не располагайте его поблизости с легковоспламеняющимися предметами. Высчитайте требуемую мощность.

Принципиально! Она должна быть на 20–30% выше суммарной мощности всех светодиодных лент. Этот припас мощности блока питания нужен для того, дабы снабдить размеренным током всю конструкцию без перебоев и скачков напряжения.

Если избежать этого правила, вы рискуете тем, что светодиоды стремительно выйдут из строя либо будут недостаточно отлично работать. Как выполнить расчеты мощности, также еще более дельных советов по выбору трансформатора, вы сможете отыскать тут.

Усилитель применяется по желанию и когда этого просит отдельный случай. Его стоит применять для диодной ленты, длина которой более 5 м, если вся конструкция получает питание от 1-го трансформатора.

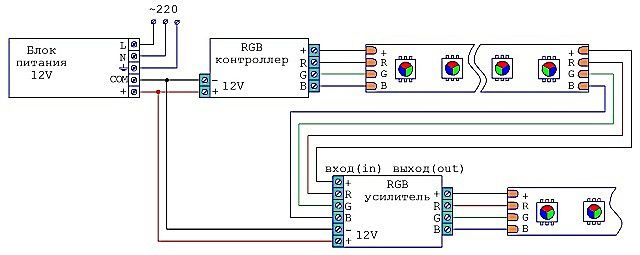

В особенности рекомендуется применять RGB-усилитель при последовательном подключении нескольких светодиодных отрезков. Таким макаром он реализует подачу тока конкретно от трансформатора к каждой отдельной составной части.

Усилитель положительно влияет на работу блока питания и контроллера. Он понижает нагрузку, снабжая размеренным питанием без перепадов напряжения.

Также, если вы приняли решение сделать сложную осветительную конструкцию из RGB-ленты, для вас в этом очень поможет усилитель.

1. Пульт дистанционного управления. Единственное примечание относительно него – проверьте присутствие батареек снутри.
2. Дюралевый профиль можно применять по желанию. Большая часть светодиодных лент уже защищены от наружных причин с помощью силиконового покрытия, потому в профиле нет особенной необходимости. Но если ваша светодиодная лента относится к моделям с высочайшим электропотреблением, то таковой профиль нужен. Он будет играть роль радиатора остывания.

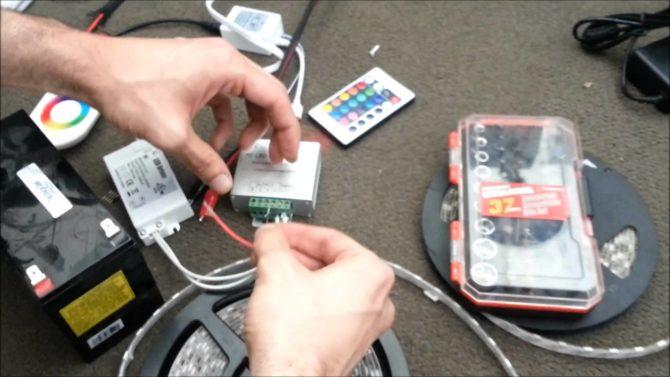

Как выполнить подключение RGB ленты через контроллер

Как подключить RGB ленту к контроллеру стоит разобрать раздельно, так как есть некоторые особенности.

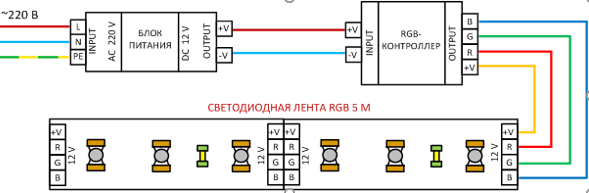

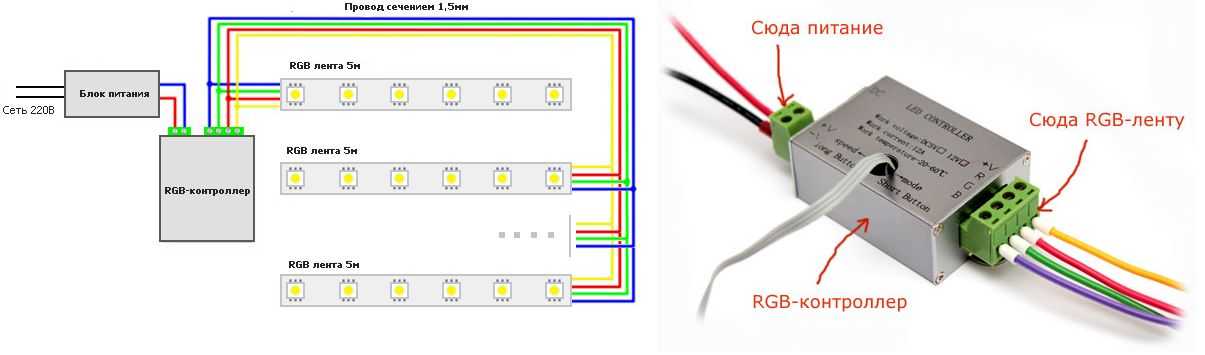

На рисунке ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся с помощью 4 проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.

1. 1-ое, что необходимо выполнить – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.

1. Дальше, с другой стороны, необходимо подключить отрезок светодиодной ленты с контроллером, как это выполнить смотрите тщательно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а 4-ый провод прикрепите на оставшееся место (он обычно белоснежного либо темного цвета).

На самом деле, если выполнить подключение верно, процесс оказывается совершенно не сложным. Если с первого раза не вышло выполнить соединение правильно, то не беспокойтесь – током не стукнет. Просто поменяйте провода местами.

Главные схемы подключения RGB-ленты

Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Разглядим несколько схем подключения, когда нужна соединить один и поболее отрезок, также в каком случае нужен усилитель.

1. Обычной вариант установки всех частей между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной менее, чем 5 метров. При всем этом методе довольно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана верно, то усилитель не пригодится. Ниже представлена приятная схема подключения.

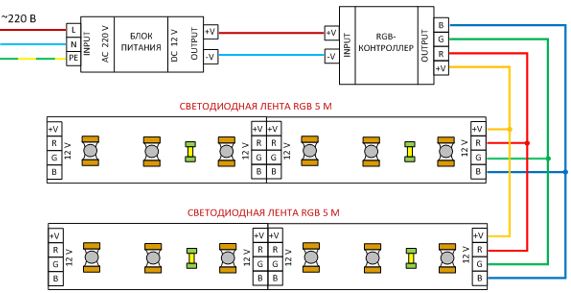

1. Метод для подключения 2-ух светодиодных отрезков, каждый длиной менее 5 м. Этот способ подключения RGB ленты также прост, но просит некоторых критерий для его реализации:

• мощности блока питания и контроллера должно быть довольно для обслуживания током нескольких диодных отрезков, у каких суммарная длина менее 10 м.
• потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить методом присоединения к подходящим выходам контроллера по два провода, которые идут на две различные ленты, соединяя их параллельно друг дружке. Другими словами к одному контакту контроллера присоединяются сходу два провода.

Как эффективен этот метод остается только гадать. Ведь мощности 1-го блока питания может не хватить на длительное время обслуживания 2-ух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может совсем не работать.

Для подключения 2-ух отрезков диодных лент есть более надежные методы. Предполагается два главных способа соединения всей цепи, длиной выше 5 м: с помощью дополнительного блока питания и с помощью усилителя.

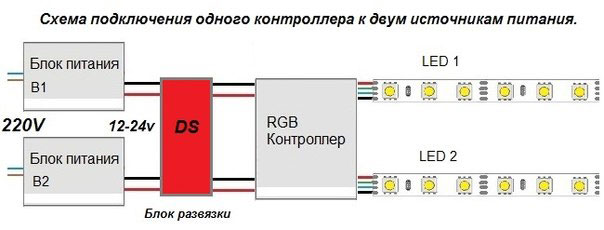

1. Разглядим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь еще лучше подходит для обслуживания более длинноватых участков лент, так как мощность распределяется умеренно на оба отрезка в нужном объеме. Недочет этого метода кроется в том, что трансформатор стоит дороже, чем усилитель.

1. Следующий способ соединения заключается в добавлении нового элемента – усилителя. При его выборе не нужна рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее применять, так как трансформатор смотрится более массивным и томным. К тому же не каждый контроллер выдерживает такое напряжение тока. Тут на помощь идёт внедрение RGB усилителей сигнала. В конечном итоге оба отрезка будут синхронно работать. Дабы было понятнее, посмотрите на схему.

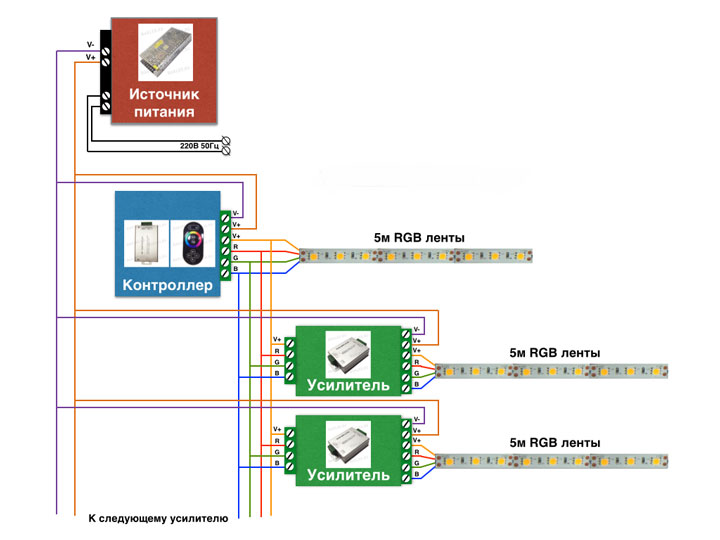

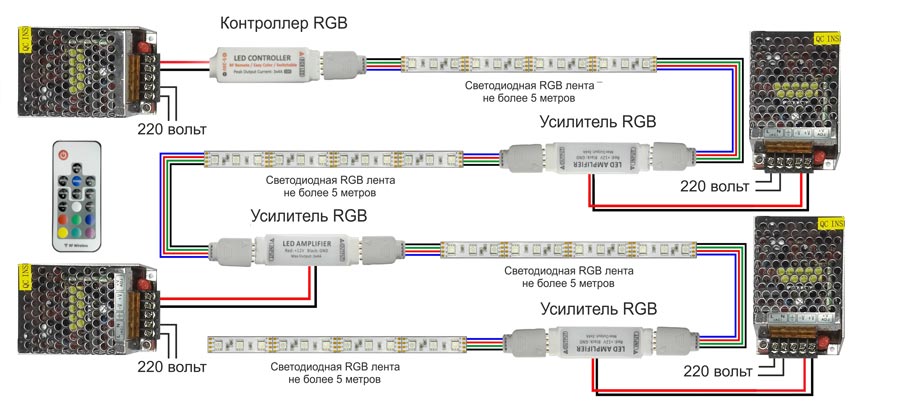

1. Метод подключения, который позволяет сделать более сложную конструкцию из светодиодов хоть какой длины и трудности. Для этого будет нужно несколько блоков питания и усилителей, в согласовании с количеством светодиодных лент. Необходимо ли добавлять дополнительный трансформатор находится в зависимости от мощности освещения. Ниже следует схема того, как вы можете равномерно увеличивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.

Вот еще одна вероятная схема подключения сложных конструкций, похожая с прошлыми. Как ее выполнить смотрите ниже.

Вот такое существует обилие вариантов подключения, и это не предел, далее все находится в зависимости от вашей фантазии. Главное, отыскать место для размещения всего этого оборудования.

Главные ошибки при подключении

Рекомендуем ознакомиться с этими маленькими подсказками при монтировании светодиодной ленты, дабы избежать часто встречающихся ошибок. Это значительно упростит для вас все этапы работы с декоративным осветительным устройством.

• Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и совсем перегореть. Выставленные выше схемы наглядно разъясняют, как верно соединить все элементы.
• Неправильное последовательное соединение отрезков ленты, длиной более 5 м. Принципиально при подключении таких длинноватых лент дополнять цепь усилителем либо дополнительным блоком питания, дабы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена умеренно.
• Мощность трансформатора непременно должна быть больше суммарной мощности всех светодиодных отрезков. В неприятном случае конструкция может прослужить недолго.
• Соединение между собой нескольких отрезков светодиодных лент может производиться только 2-мя вероятными методами: с помощью особых коннекторов либо способом спайки. Ни при каких обстоятельствах не пытайтесь соединить их средством скручивания.
• Светодиодные ленты завышенной мощности должны устанавливаться в дюралевый профиль для теплоотвода, дабы избежать перегрева и возгорания. Профиль может также защитить от воздействия наружных причин.
• Разрезать диодную ленту следует в специально созданных для этого местах, где нарисована пунктирная линия с ножницами, по другому она растеряет свою работоспособность.
• Время от времени появляется неурядица с проводами контроллера, как верно его подключить к RGB светодиодной ленте смотрите по рисункам и советам выше.

Лучше обучаться на ошибках других людей и вначале установить светодиодное освещение верно, применяя все правила и советы.

Надеюсь, что из всех перечисленных способов установки RGB ленты, вы отыскали самый подходящий себе. Соблюдайте все вышеупомянутые правила, для сотворения высококачественного освещения и для неопасного применения в предстоящем.

Что такое контроллер для светодиодной ленты и как его избрать

Для работы с разноцветной светодиодной лентой нужен особый контроллер. Если вы желаете, дабы освещение переливалось различными цветами либо с пульта регулировать яркость и колер RGB-светильника без него не обойтись. Такие ленты нередко монтируют в автомобиль, это самая обычная подсветка, напоминающая неон. Потому давайте узнаем, как избрать контроллер для светодиодной ленты.

Для чего нужен контроллер

контроллер для светодиодной ленты

Одноцветной светодиодной ленте контроллер не нужна, она просто подключается к блоку питания, который обычно имеет маркировку DC12V для 12-ти вольтных моделей, если лента отличается по напряжению, необходимо подобрать соответственный БП. В принципе, более распространенными являются модели на 12 – 24 В, при этом экземпляры с огромным напряжением довольно экзотичны. Встречаются и виды светодиодных лент для подключения к сети 220 В впрямую, но их не бывает в RGB выполнении.

схема подключения светодиодной ленты к сети

Контроллер играет роль переключателя цепей от источника питания к потребителю. На ленте размещено три ряда светодиодов, различающихся по цвету, или все три цвета выполнены в виде отдельного кристалла в одном корпусе светодиода, к примеру, типа 5050:

Контроллеры бывают различного выполнения, в том числе герметичного, на них указана степень защиты от воды и пыли в виде IPхх, при этом IP20 – самый ласковый, его нельзя применять на улице либо во мокроватых помещениях, а IP68 – защищен отлично. Ленты тоже бывают различными по степени защиты, маркируются таким же образом. Время от времени производители применяют более понятную пометку, надпись «Waterproof» говорит о водонепроницаемости устройства.

Виды контроллеров

контроллер для светодиодной ленты

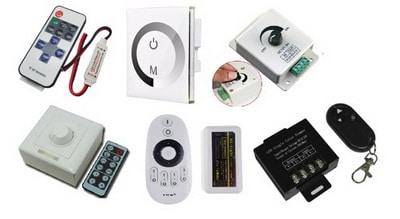

Мы уже упомянули, что контроллеры бывают разными, но они делают подобные задачи – переключение цветов и регулировку интенсивности их свечения. Они отличаются:

• По типу выполнения (защищенные от критерий окружающей среды и незащищенные);
• По типу монтажа (с отверстиями под установка на шурупы, либо на Din-рейку и остальные).
• По методу управления (пульт дистанционного управления, кнопки на корпусе контроллера либо другие wireless-радио технологии, к примеру, управление со телефона по WiFi).

Контроллеры для монтажа на DIN-рейку комфортно встраивать в электрощиты. Пульты управления также различаются, на устройства которые применяют ИК-порт для передачи сигнала и радиопередачу. При всем этом на пульте находится возможность выбора автоматического режима либо ручной установки цвета и яркости. При подборе устройства будьте внимательны, ведь в разных экземплярах имеются свои особенности управления и подключения. А нужной функции может просто не оказаться.

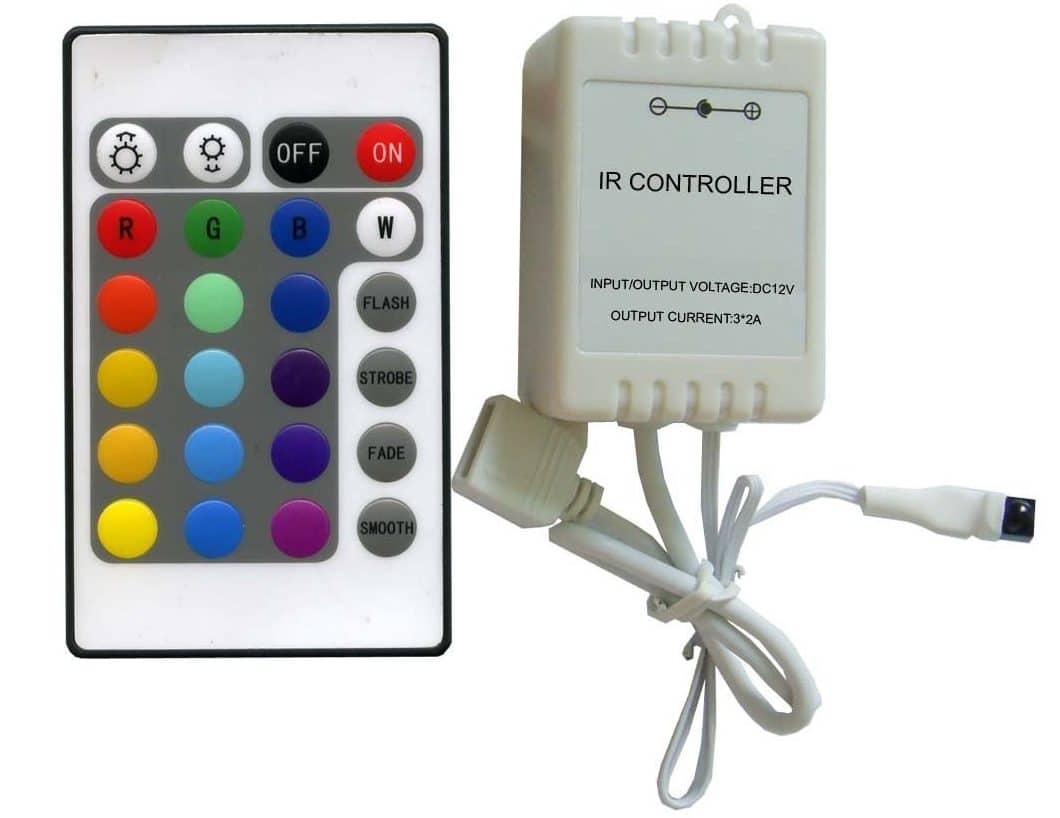

Вообщем, видов пультов сильно много. Самый дешевенький вариант – это кнопочное устройство, у которого в качестве передатчика инфракрасный светодиод. Оно обладает недочетами присущими всем схожим изделиям. К примеру, система будет демонстрировать реакцию, только если направлять в сторону приемника контроллера пульт при выборе и регулировке режима работы. Более современные модели в комплекте содержат уже сенсорные устройства управления.

Увлекательная модель:

Ecola RF mini controller 6 А, работает от 12 – 24V, при питании 12 V позволяет зажечь 72 W, а при 24 V – уже 144 W светодиодного света. Употребляет кнопочный радио (RF) пульт для опции. Имеет очень небольшой разъем для подсоединения к вашей схеме. Изменяет цвет подсветки и работает как диммер.

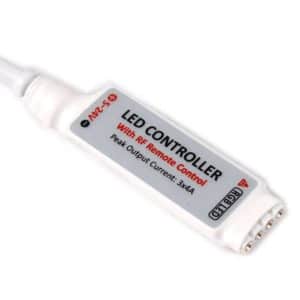

Ecola RF mini controller

Ecola RF mini controller 6A 72W 12V

Может быть, для вас будет неловко применять пульт для управления, потому есть контроллеры для монтажа заместо выключателя света. Они должны гармонически вписаться в ваш интерьер. В качестве органов управления может быть, потенциометр, энкодер, кнопки, сенсорная панель. Эксплуатация и функции таких моделей подобны, отличия только в выполнении.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

При помощи пульта вы сможете изменять не только лишь цвет подсветки, но и его интенсивность, т. е. применять функцию диммирования.

Как избрать контроллер для светодиодной ленты

контроллеры для светодиодной ленты

При выборе РГБ-контроллера направьте внимание на его вольтаж, он должен быть таковой же, как у блока питания, к примеру, 12 В. Это величина коммутируемого напряжения. Гласит, о том, что не надо его подключать к цепи 24 В. Работать он может быть и будет, но не факт, что проработает длительно, либо вообщем не сгорит мгновенно. Подробная информация указана на корпусе в графе «Voltage» (напряжение, В) и Current (ток, А).

Следующим шагом является подбора контроллера по току. Для этого вы должны обусловиться с тем, какой метраж будете включать, и посчитать потребляемый ток. К примеру для ленты типа 5050 ток употребления приблизительно 1,2 – 1,3 А на 1 метр.

О маркировке блоков питания:

БП имеют маркировку типа:

• DC12V-12A – напряжение на выходе – 12 вольт, выдает ток до 12 А.
• DC12V-18A – напряжение на выходе – 12 вольт, ток до 18 А.

Она может несколько отличаться, на ее вид всегда подобен. Примите это во внимание при выборе БП и его наружном осмотре.

Если в наличии нет контроллеров на нужный ток – примените усилитель для RGB-ленты. Он употребляет сигналы управления (величины напряжений) от предшествующей ленты либо от основного контроллера, и при помощи дополнительного блока питания продолжает зажигать подсветку по аналогичной программке вашего контроллера.

Другими словами, он увеличивает сигнал с контроллера для подключения большего количества осветительных приборов, при помощи дополнительного блока питания. Это комфортно если необходимо смонтировать протяженную по расстоянию установку, вы сможете сберечь, как кабель (подключив вход усилителя от конца ленты, а начало следующей на выход), так и время на разводку силовых линий – дополнительный БП питается от наиблежайшего источника 220 В.

Мировоззрение профессионала
Спец по ремонту, обслуживанию электрического оборудования и промышленной электроники.
Задать вопрос профессионалу

Принципиально! Все элементы цепи должны быть подобраны по одинаковому номинальному напряжению и току, а ток употребления ленты не должен превосходить выдаваемый ток БП и контроллера

Дальше, направьте внимание на выполнение его корпуса. На шаге подбора девайсов, вы уже должны обусловиться с тем, где будете их устанавливать. Если работа осуществляется в помещении, к примеру, на внутренней отделке кафе – вероятнее всего, для вас не необходимы герметичные модели БП и контроллеров.

Короткие итоги:

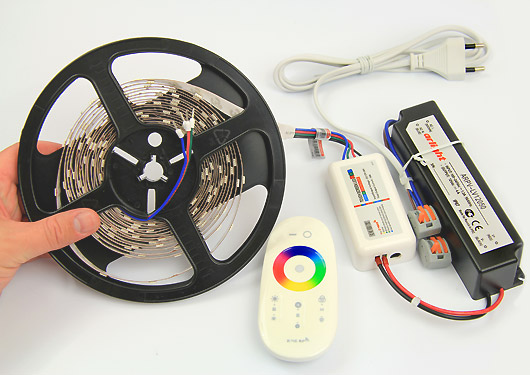

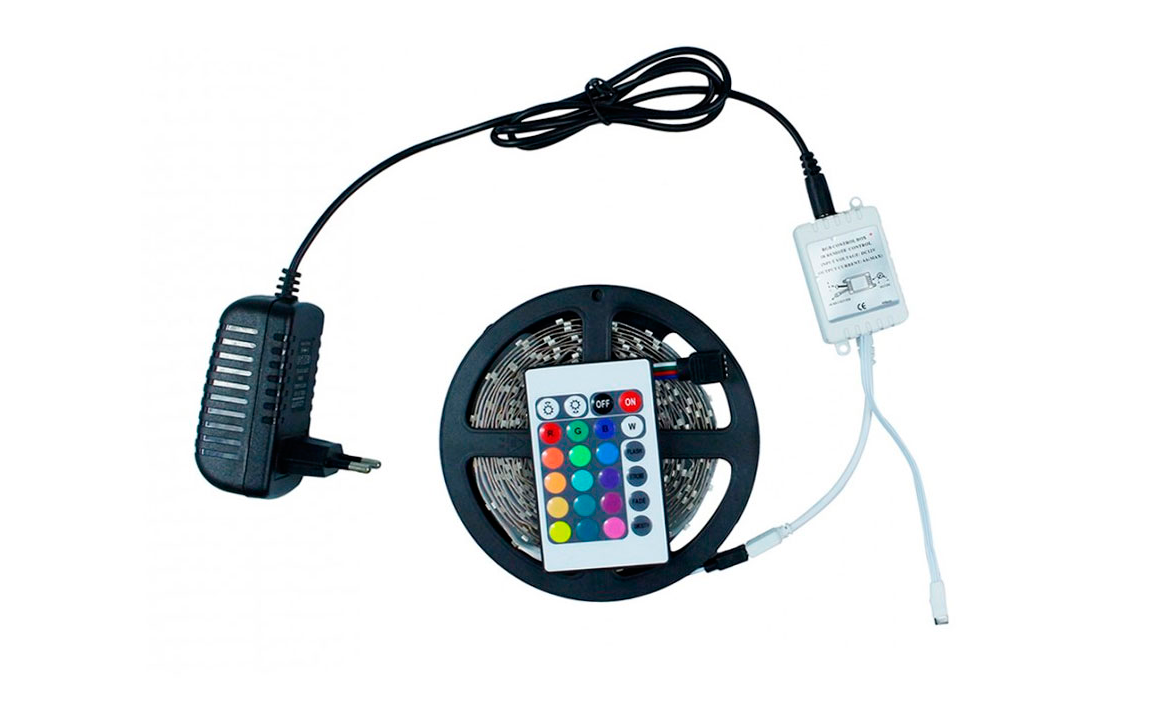

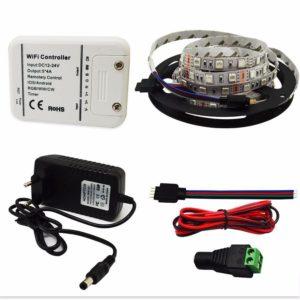

Набор для работы (kit) RGB-LED-ленты состоит из: самой ленты, блока питания, контроллера. В случае необходимости подключение огромных объемов ленты для синхронной работы в системе используйте дополнительно: усилитель для ргб-ленты и очередной блок питания 12 В. Задачка последнего – преобразование и стабилизация напряжения с 220 V в 12.

Подключение контроллера к светодиодной ленте

подключение к контроллеру

Подключение контроллера лучше производить при помощи разъемов для монтажа RGB-ленты, так как это резвее и проще в ремонте, чем соединение при помощи пайки. Дабы добавить отрезок довольно надеть коннектор на конец ленты соответственно цепям. По схеме (клемма на блоке – контактный пятачок на ленте).

• Red-R;
• Green-G;
• Blue-B;
• +Vout-+Vin.

Разноцветная лента употребляет для питания общий плюс, а управление ведется по минусовой шине.

Принципиально! Для работы rgb нужен 4-х проводной соединитель (коннектор)

Контроллер может быть многозональным, это означает, что на нем предвидено управление более чем одной световой зоной. Вы сможете подключить несколько разных участков и управлять ими независимо. В таком случае соединение будет аналогичным вышеперечисленному однозонному, только повторяется для каждой зоны соответственно. Некоторые модели подсоединяются к БП не через клеммные колодки, а круглым разъемом «папа», естественно, на блоке питания должно быть такое же гнездо, но типа «мама» либо напротив.

RGB контроллер для светодиодной ленты приобрести, 12/24 вольт, 216/432 ватта. Надежный, срок службы 10 лет. Выдает 65 цветов.

RGB контроллер предназначен для управления разноцветной светодиодной лентой. Меняет яркость ленты и цвет свечения. Также, есть режим белоснежного освещения и 15 динамических режимов (Дискотека, Новый год, Стробоскоп и пр.). Связь с пультом по радиоканалу. Выдает 65 цветов. Надежный, срок службы 10 лет.

RGB контроллер для светодиодной ленты

Свойства контроллера

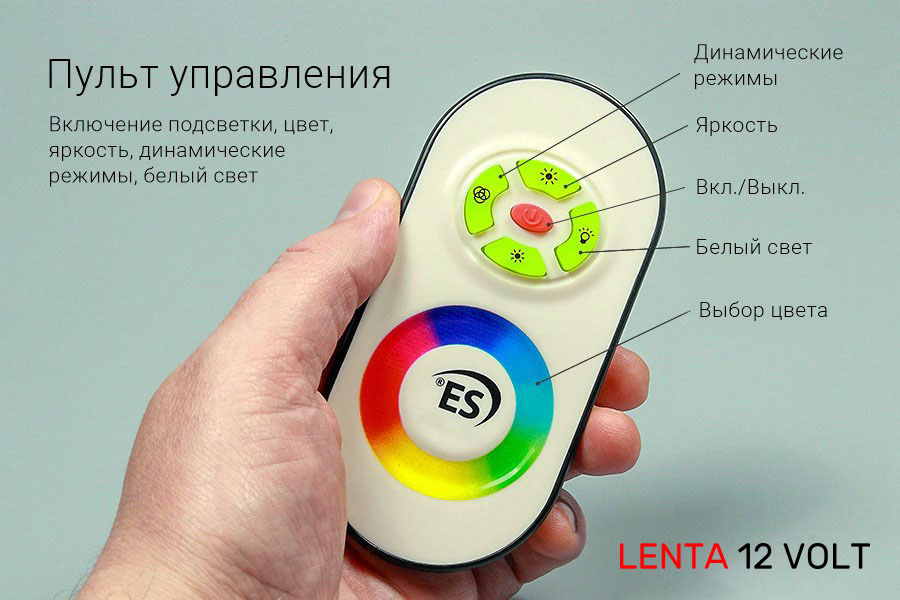

Пульт управления RGB контроллером

Для чего нужен? Дабы управлять цветом, яркостью и режимами светодиодной RGB ленты. Связь контроллера RGB с пультом управления (ПДУ) — по радиоканалу (RF). В отличии от пультов с инфракрасным датчиком, этим не надо «прицеливаться» туда, где установлен контроллер. Радиус деяния 20 метров.

Пульт управления для RGB контроллера

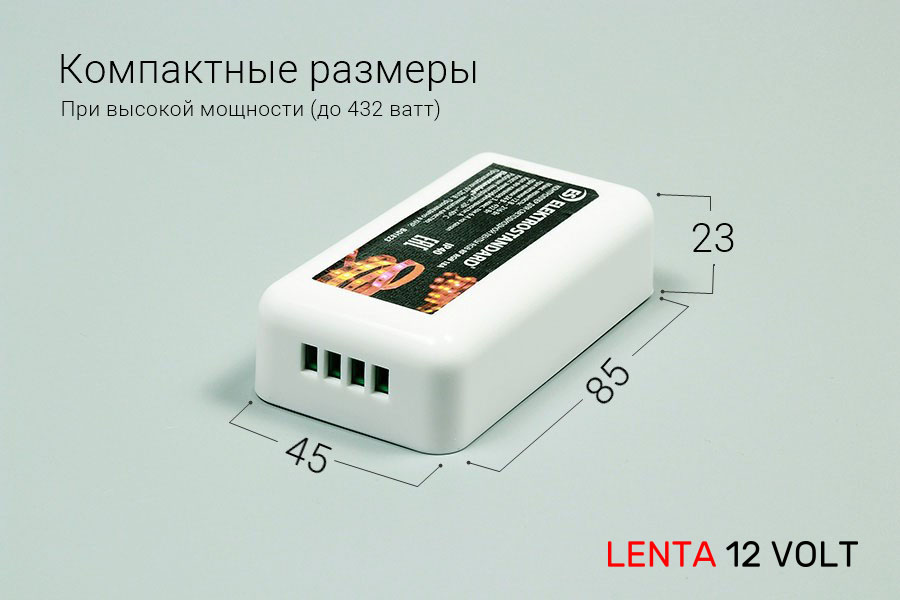

Малогабаритные размеры контроллера

Вместится ли в нишу потолка? Да, без заморочек. Размер контроллера всего 85 х 45 х 23 мм. Его можно неприметно расположить в любом месте. Циркуляция воздуха не нужна, т.к. контроллер при работе не нагревается.

Размеры RGB контроллера для led ленты

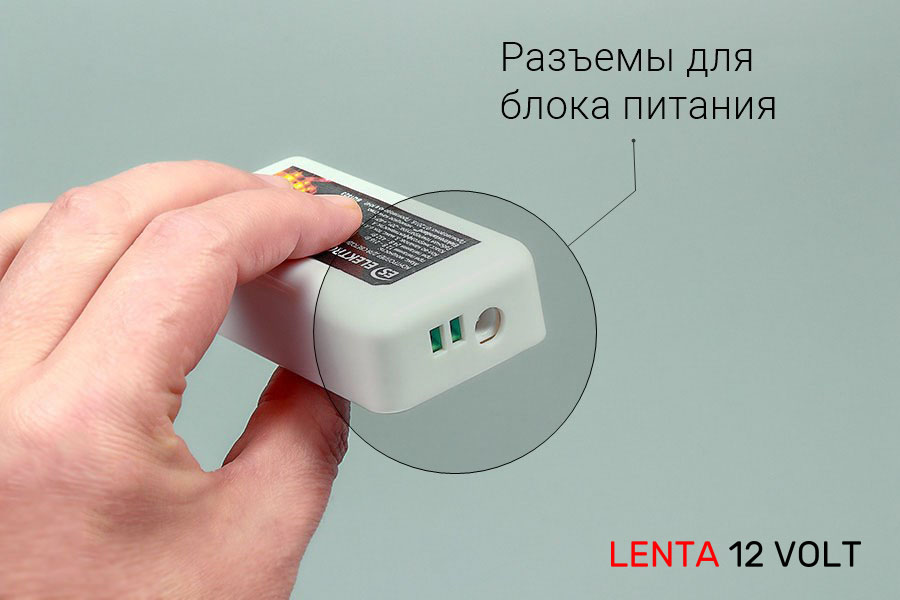

Гнезда для подключения питания

Есть два гнезда для подключения блока питания. Одно для адаптера со штекером 2,1х5,5. Другое для блока питания с проводами.

Разъемы питания контроллера

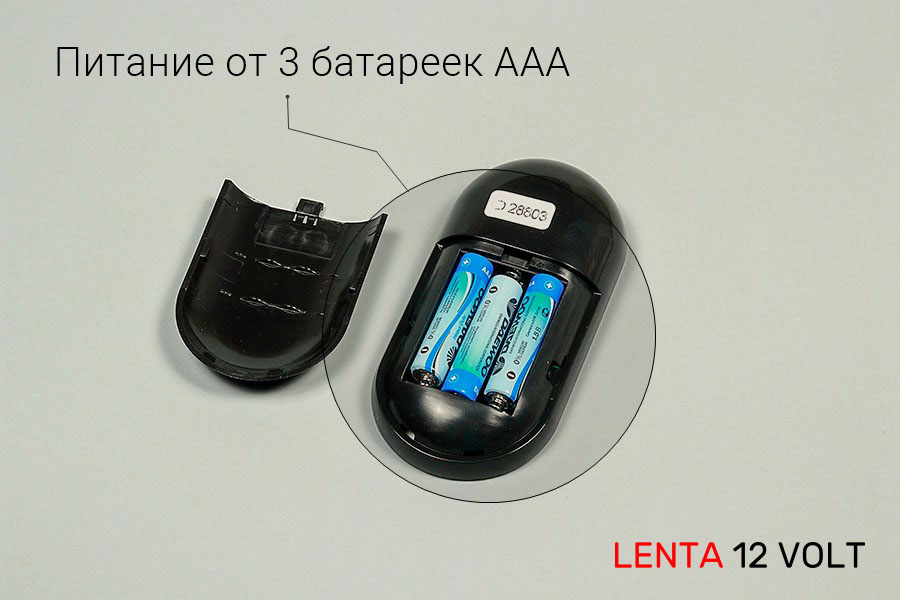

Питание от 3 мизинчиковых батареек ААА

Хватает навечно, т.к. при бездействии пульт сходу перебегает в режим сна. Если заметите, что кнопки срабатывают не с первого раза — поменяйте батарейки.

Пульт работает от 3 батареек ААА

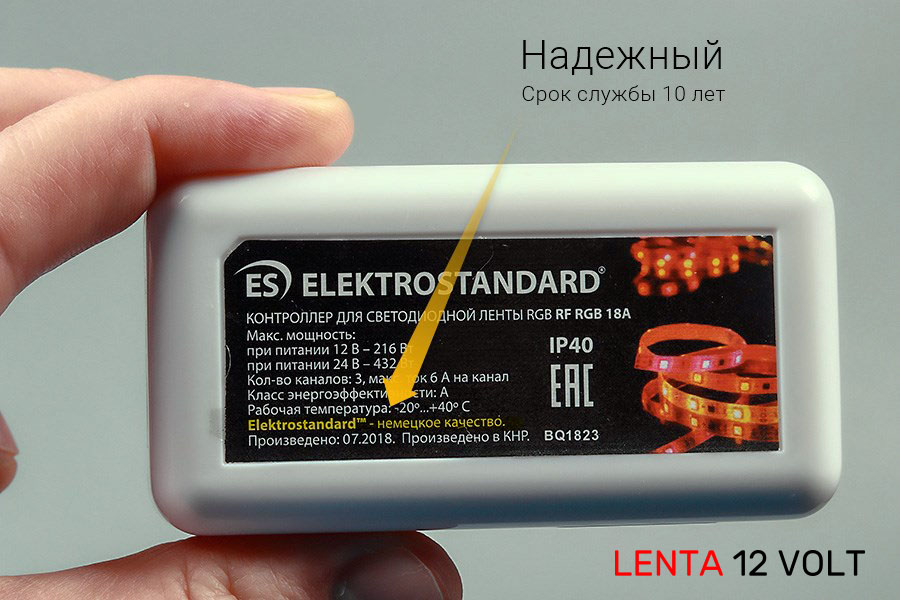

Германское качество. Срок службы 10 лет

Что это означает? Производитель заявляет, что электронная схема соответствует германским эталонам. Изделия проходят кропотливый входной контроль. Срок службы 10 лет. Мой долголетний опыт это подтверждает. С 2012 года вышло из строя всего 2 контроллера. Более надежных (за такую стоимость) я не встречал.

Изготовлен в Китае по германским эталонам свойства

Подключение ленты к RGB контроллеру

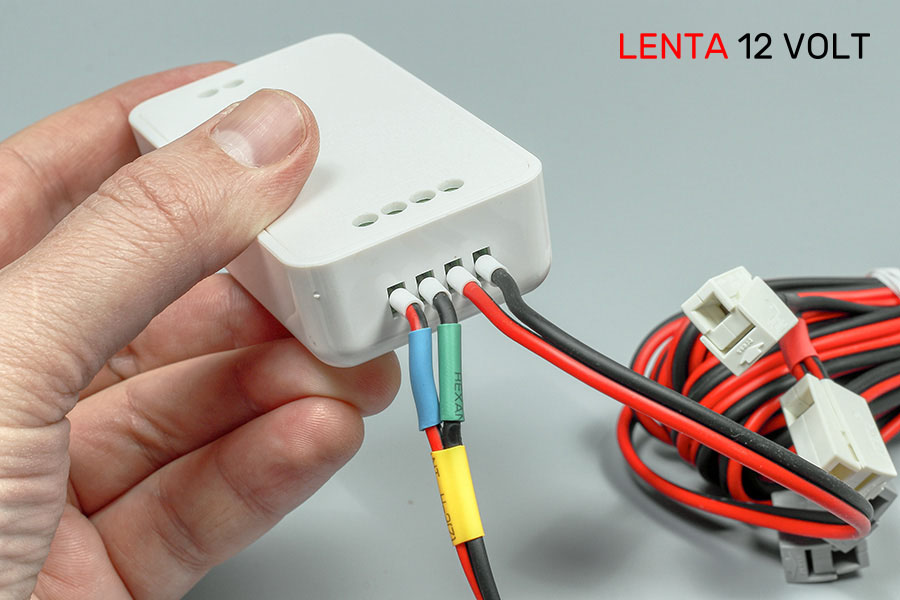

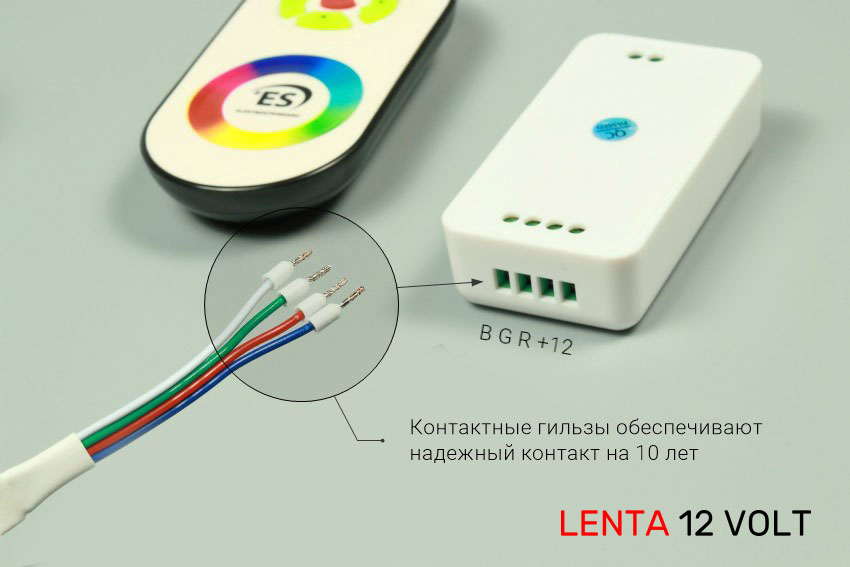

Светодиодная лента подключается к RGB контролеру через 4 зажимных разъема. Для надежного соединения, рекомендую применять ленты с контактными гильзами. Каждый цвет провода светодиодной ленты, должен строго соответствовать собственному разъему. При неверном подключении, лента работать не будет.

Подключение разноцветной RGB ленты к контроллеру

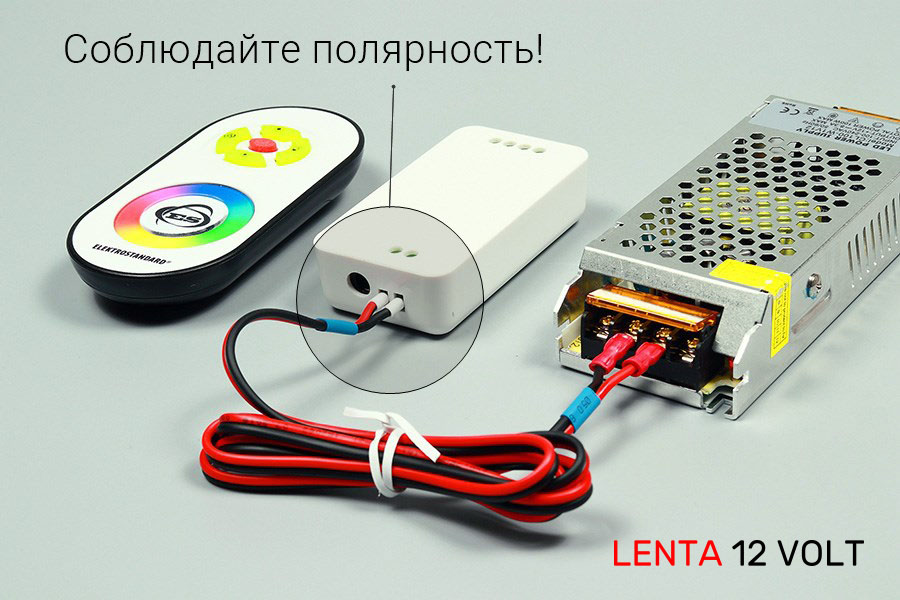

Подключение RGB контроллера к блоку питания

Какое должно быть напряжение? Контроллер RGB рассчитан на 12 либо 24 вольта. Это находится в зависимости от напряжения питания светодиодной ленты. Плюс и минус от блока питания необходимо подключать к подходящим гнездам. По другому, контроллер работать не будет.

Подключение RGB контроллера к блоку питания

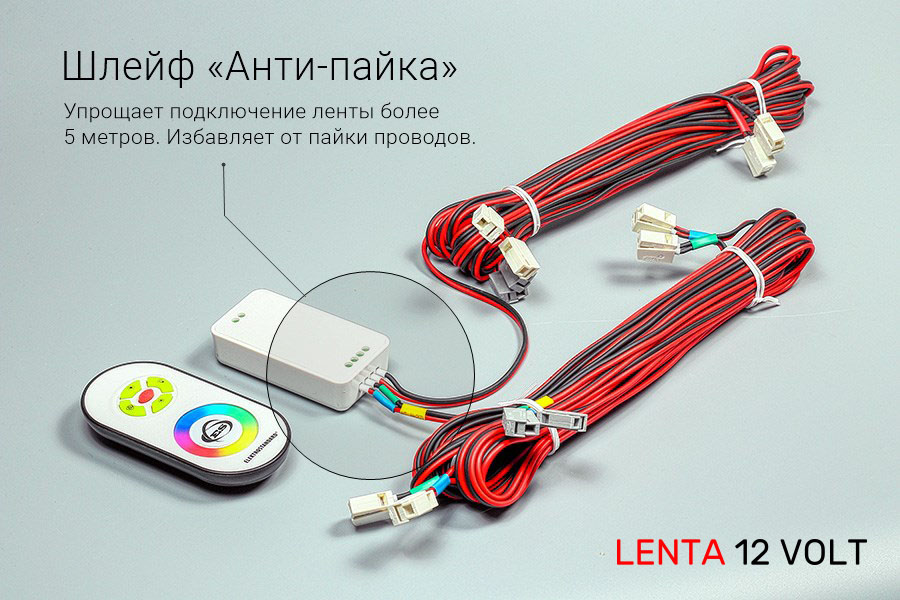

Подключение контроллера к шлейфу «Анти-пайка»

Что же это все-таки за шлейф? Это готовые провода, подходящей длины. Через каждые 5 метров, установлены резвые разъемы. К ним подключается RGB светодиодная лента. Шлейф упрощает установка, устраняет от пайки проводов. Применяется при длине подсветки более 5 метров. Подключается к выходу контроллера.

Шлейф «Анти-пайка» подключен к контроллеру

Режим белоснежного освещения

Что это? Это режим, при котором светодиодная лента светит белоснежным светом. Но, этот свет отличается от чисто белоснежной ленты. Он ужаснее, т.к. выходит за счет смешения красного, синего и зеленоватого пикселов светодиода. Имеет синий колер. Этот режим применяют, когда наскучивает «разноцветье» подсветки.

Режим белоснежного освещения

Динамические режимы

Что это? Режимы, при которых лента меняет цвет по данной программке. В контроллер встроено 15 программ. Скорость смены цвета регулируется. По факту, применяется только одна программка — «Новый год». Цвета плавненько сменяют друг дружку. Это прекрасно, вместе с новогодней елкой. Другие режимы навряд ли вы когда-то будете применять. Это просто мерцание в различных вариациях.

Самый прекрасный режим — это «Новый год»

Вопросы — Ответы

Если контроллер расположить в шкафу, будет ли связь с пультом?
Да. Связь по радиоканалу. Пробивает даже через стенку.

На какую наивысшую длину ленты рассчитан контроллер?
По паспорту — на 15 метров ленты 14,4W. По факту — мы подключали 20 метров много раз. Еще пока ни один контроллер не вышел из строя.

Есть ли в комплекте держатель пульта?
Нет. И раздельно тоже нет. И у поставщиков нет. Есть кандидатура — это лента липучка. С ней даже удобнее. И мебель саморезами портить не надо.

Сохраняет ли последние опции после выключения?
Да, сохраняет.

Почему только 65 цветов?
Больше — нет смысла, т.к. глаз не увидит различия в колерах. Потому, 65 цветов, это более, чем довольно для подсветки потолка.
