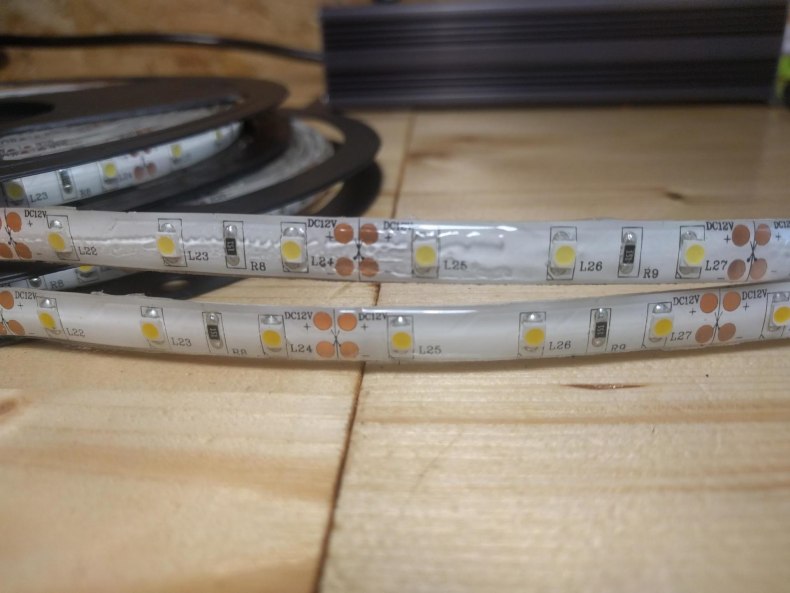

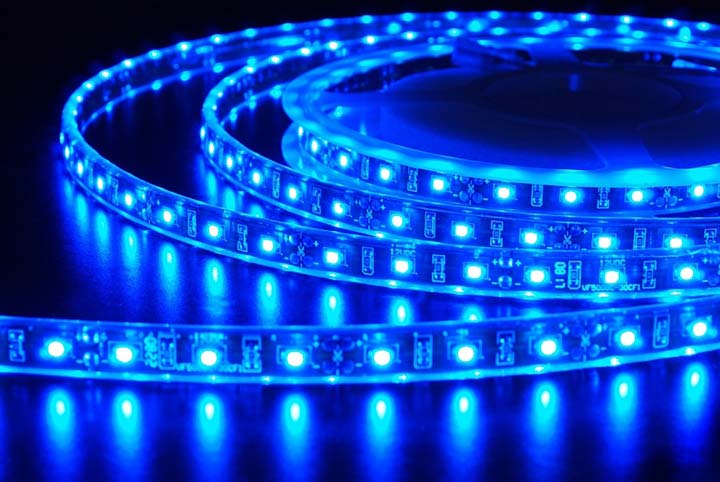

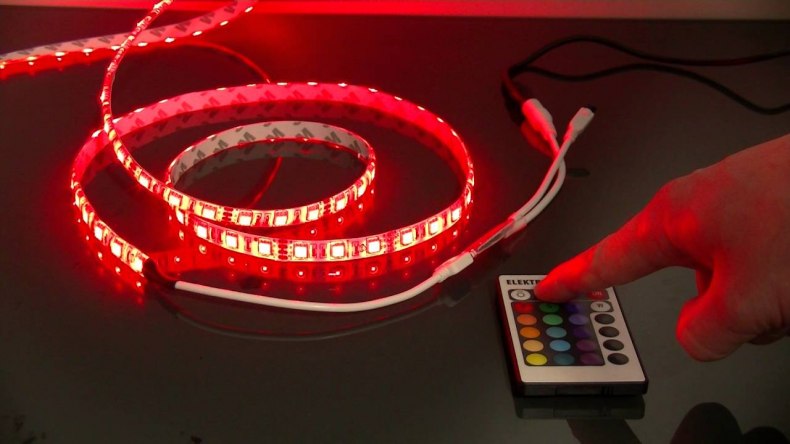

Светодиодные ленты применяются для монтажа разных типов подсветки и освещения. Используются для производства осветительных устройств. Для получения ленты нужной длины нередко нужна соединение отдельных отрезков в единую цепь.
Можно делать параллельное и последовательное соединение лент. Последовательное обычно используют для роста длины. Параллельный метод позволяет подключить две либо несколько лент к одному блоку питания (контроллеру).
Содержимое обзора

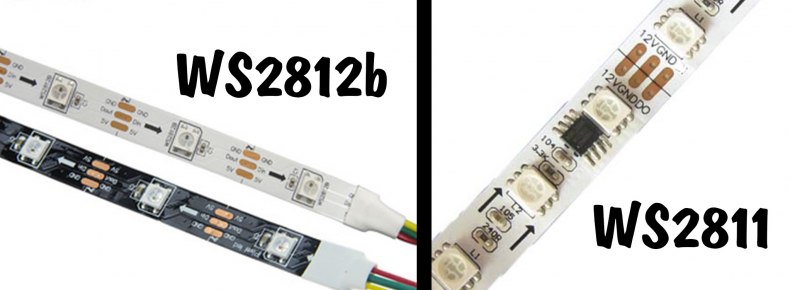

Методы соединения LED лент
Соединить ленты можно 2 методами:
- Пайка. Самый надёжный и дешевый способ. Отдельные отрезки соединяются прямо между собой при помощи контактных точек, предусмотренных производителем, либо проводами.
- При помощи коннекторов. Это особые детали, зажимающие и фиксирующие контакты 2-ух лент без пайки. Способ наименее надёжный, но не просит использования дополнительного оборудования.
Не рекомендуется соединять ленты длиной более 5 м. Из-за маленького сечения токоведущих дорожек вероятен только перегрев и ускоренный выход светодиодов из строя, и даже возгорание.
Соединять ленты обычно можно участками, кратными 3, но бывают и другие композиции, что находится в зависимости от производителя, потому необходимо ориентироваться на технические свойства.
Пайкой без проводов
Аннотация, как верно соединять светодиодные ленты пайкой без применения дополнительных проводов:
- Приготовить паяльничек, работающий при температуре 250°С-300°С. При работе более массивным паяльничком может быть повреждение ленты. Для пайки лучше применять узкий припой и неактивный флюс, подойдёт и рядовая канифоль.
- Зафиксировать ленту на ровненькой поверхности. Для удобства можно применять липкую ленту.
- Удалить силиконовый слой с контактов (при наличии). Зачистить контакты острым ножиком.
- Залудить контактные точки в местах соединения, нанеся на них маленькое количество припоя.
- Соединить отрезки между собой внахлёст. Принципиально, дабы при последовательном соединении строго совпадали «+» и «-». Разметка полярности должна находиться на самой ленте.
- Смыть остатки флюса.

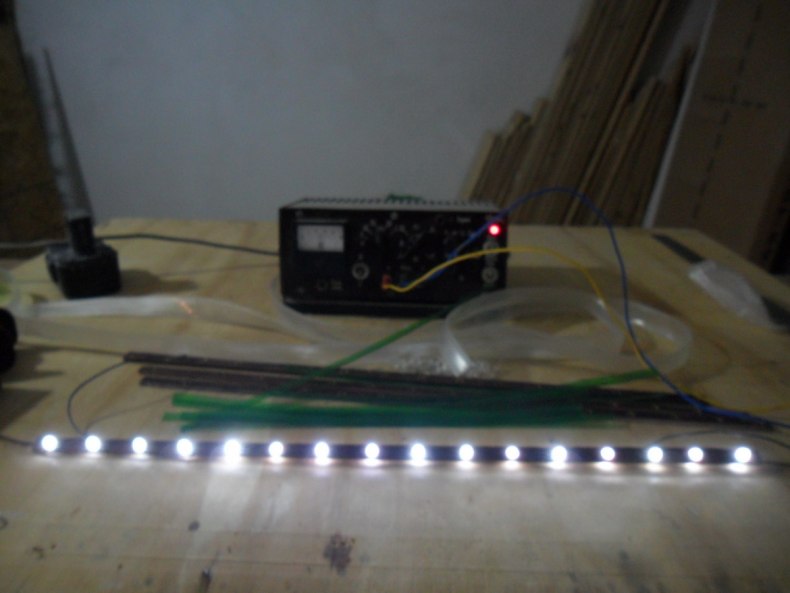

Перед монтажом ленты в короб либо другое место стоит проверить её работоспособность. Для этого довольно подключить её к подходящему блоку питания. В эталоне стоит применять тот БП, от которого лента будет работать в предстоящем. Места пайки после проверки следует изолировать, нормально применять лак для покрытия печатных плат.

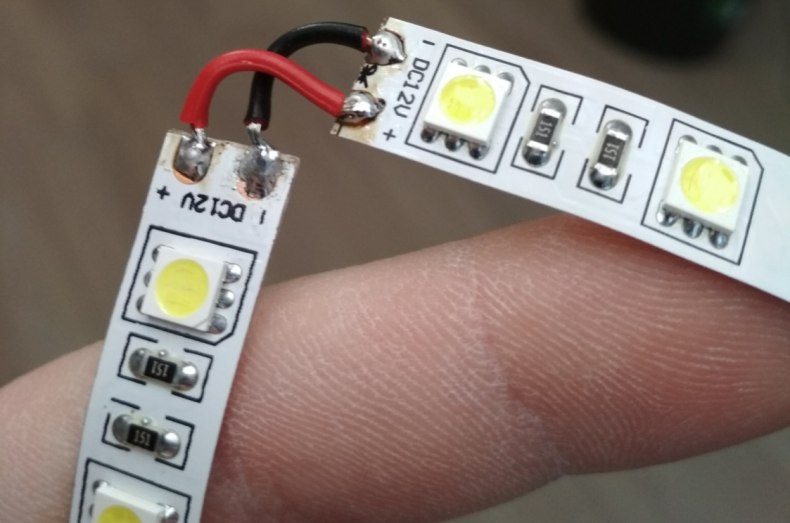

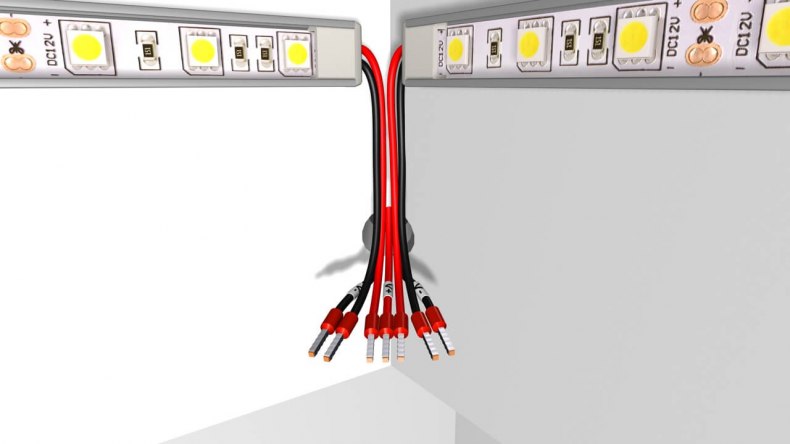

Пайка с проводами
Дабы спаять отрезки LED ленты с применением дополнительных проводов, нужно:
- Приготовить отрезки для монтажа, зачистить контакты.
- Залудить места пайки маленьким количеством припоя.
- Зачистить концы медного провода подходящего сечения (рекомендуется 0,8 мм) нужной длины.
- Припаять провода к контактам «+» и «-» на одном из отрезков. Для удобства лучше применять провода различных цветов. Для «+» обычно применяют красный провод, для «-» – чёрный. Если лента имеет сдвоенные контакты, припаивать необходимо к обоим.
- Аналогичным образом припаять другие концы проводов ко второму отрезку, соблюдая полярность.
- Изолировать места соединения. При использовании проводов комфортно изолировать при помощи термоусадочной трубки, но надевать её лучше ещё перед пайкой на сами провода.
Зависимо от применяемого флюса перед изоляцией может потребоваться чистка места пайки.
Если паяли канифолью либо другим неактивным флюсом, места пайки можно не очищать. При использовании активных флюсов чистку создают непременно, по другому вещество с течением времени разъест припой и медные контакты.

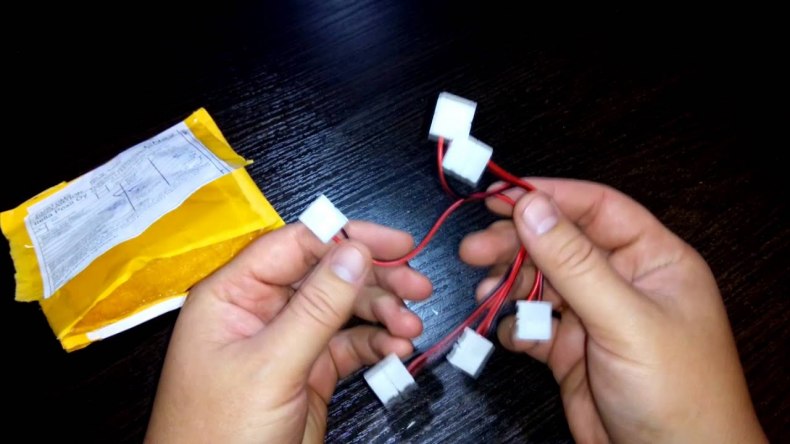

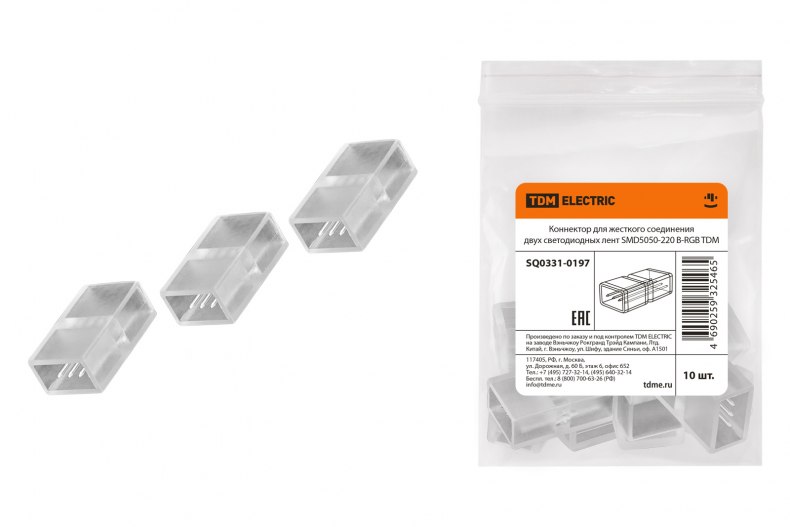

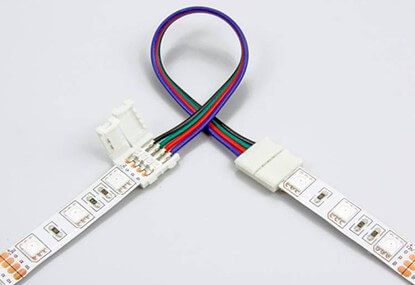

Коннекторы для LED лент

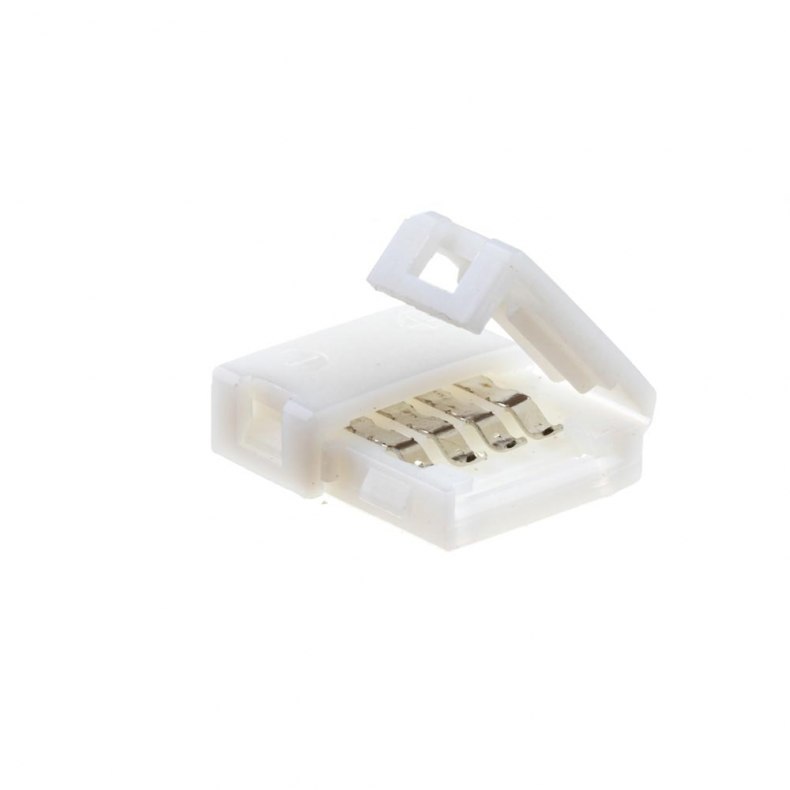

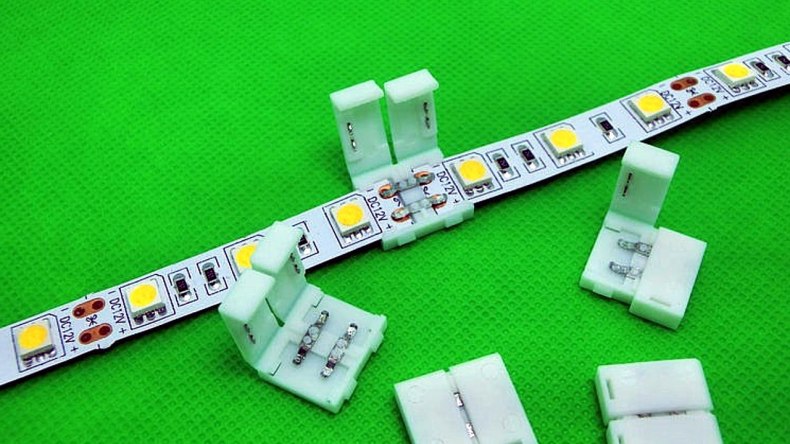

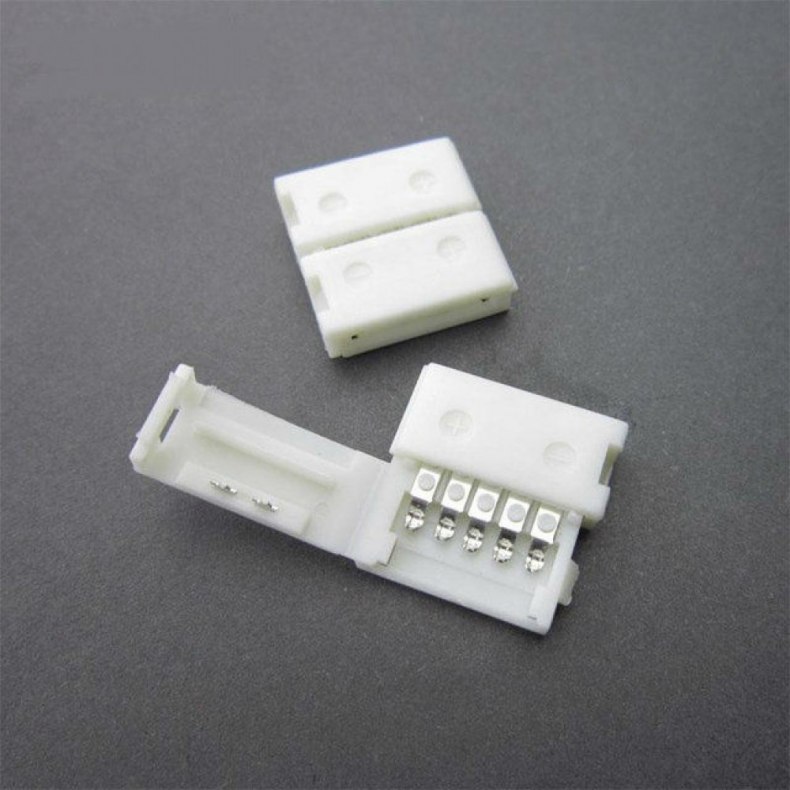

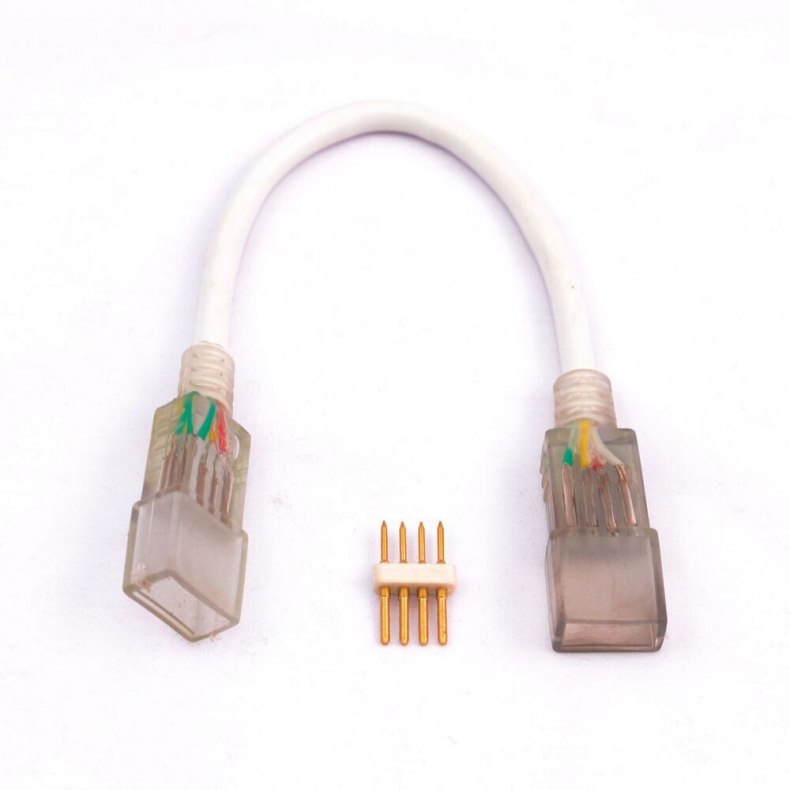

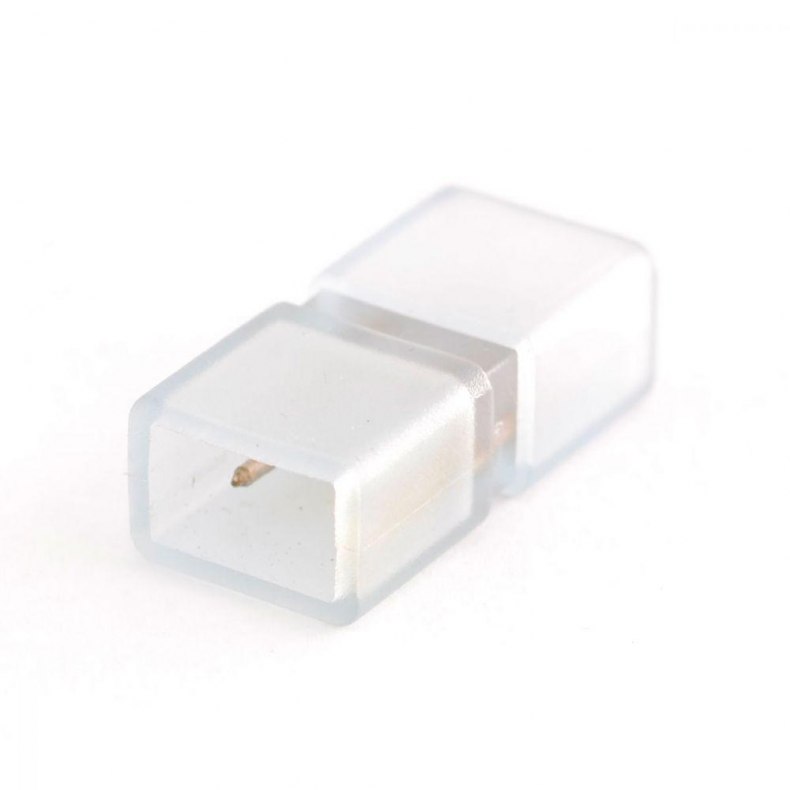

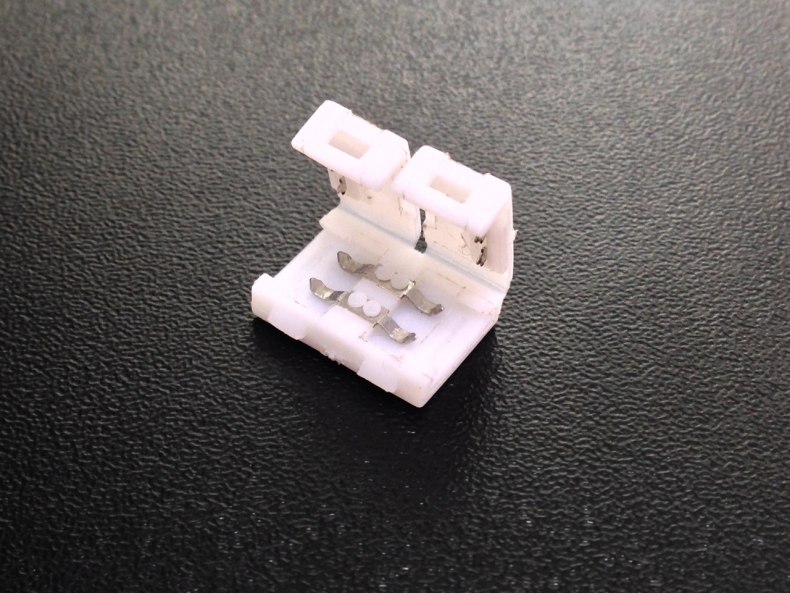

Соединять светодиодные ленты без пайки нужно при помощи особых коннекторов. Это пластмассовые детали, зажимающие отрезки между собой в точках контакта. Снутри имеют токопроводящие вставки, обеспечивающие надёжный контакт между отрезками.
Коннекторы делятся на 3 типа:

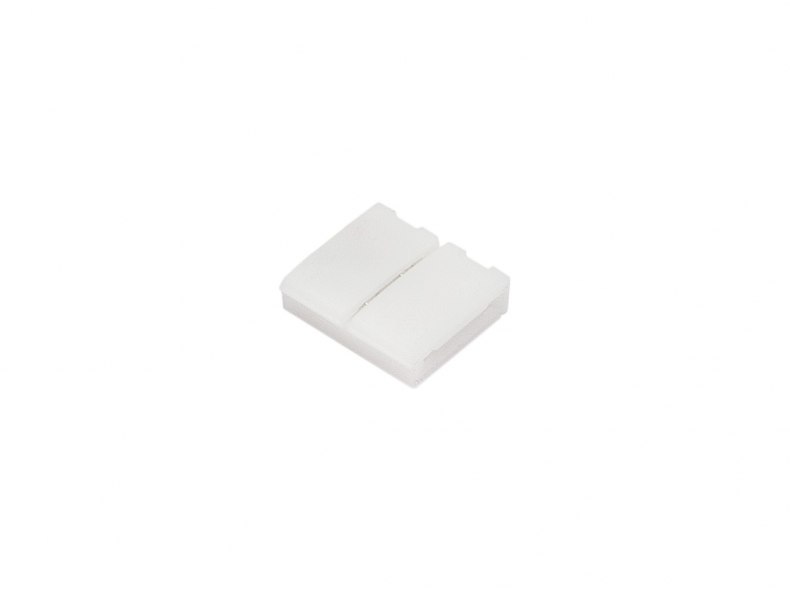

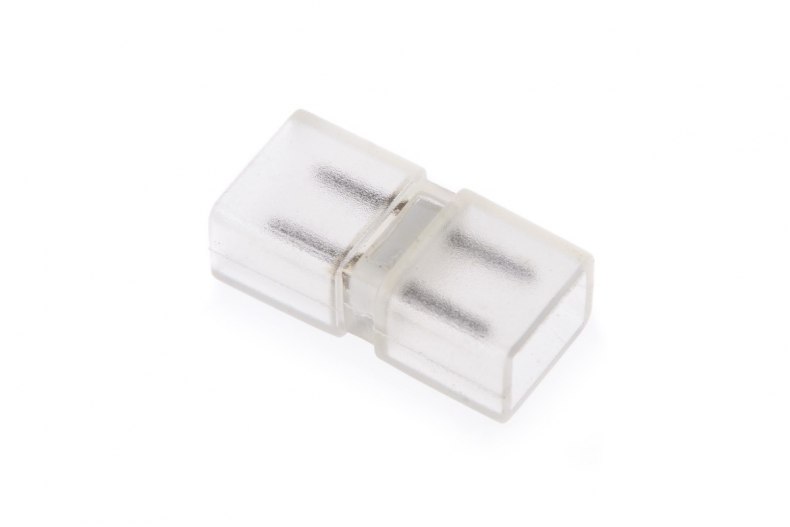

- Без извива. Созданы для прямого соединения.

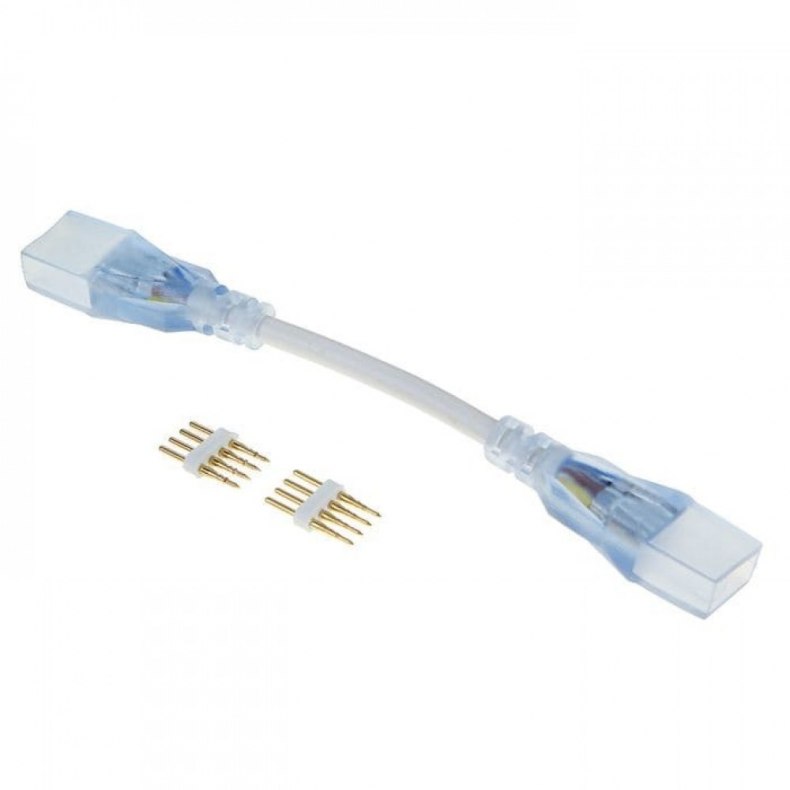

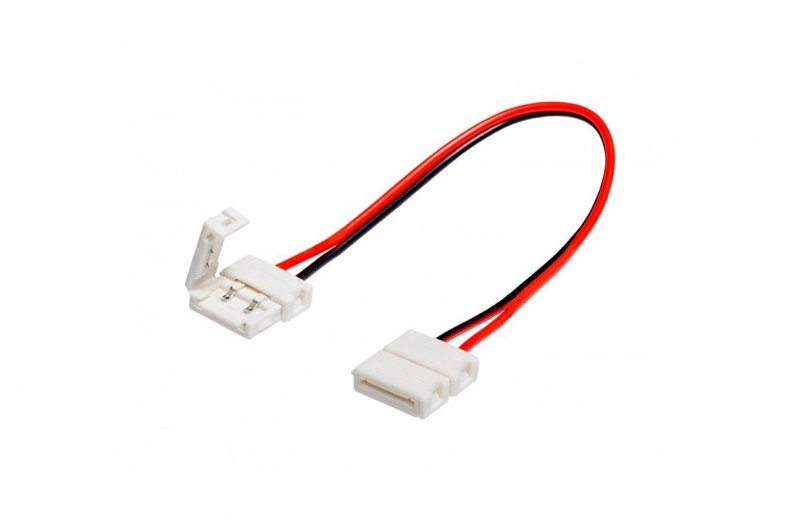

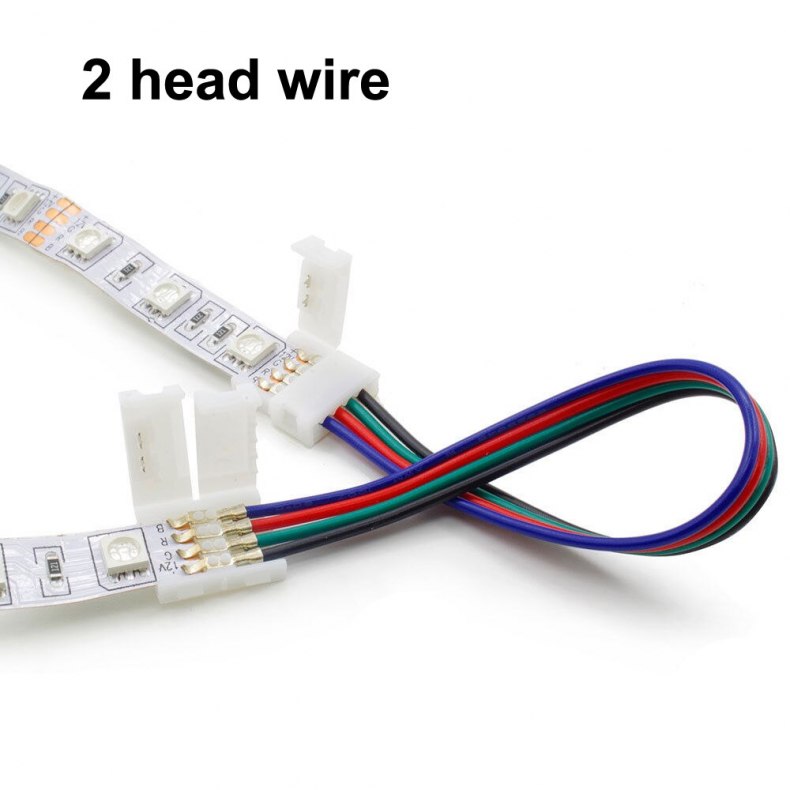

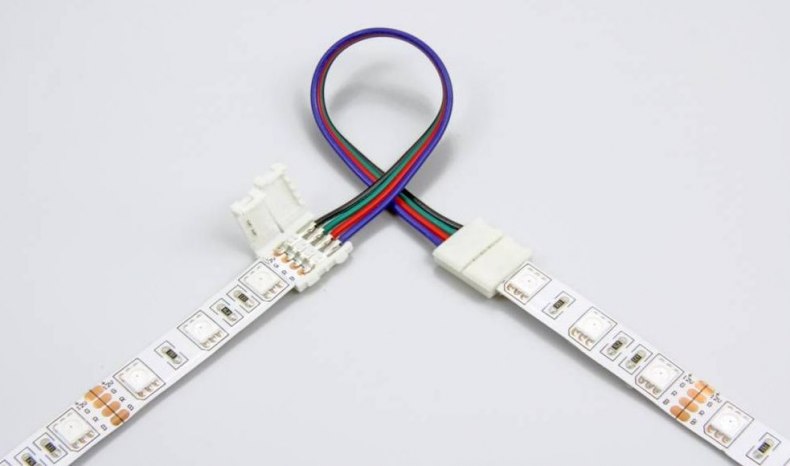

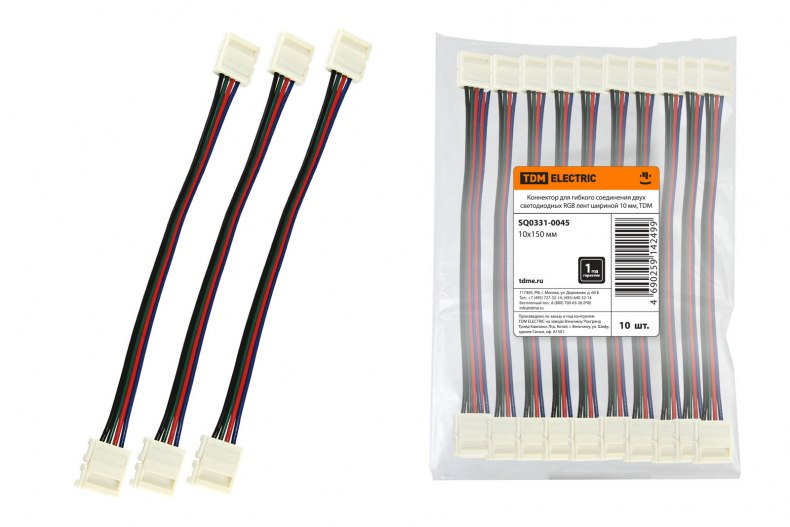

- С извивом. Позволяют изменять направление ленты в месте монтажа.

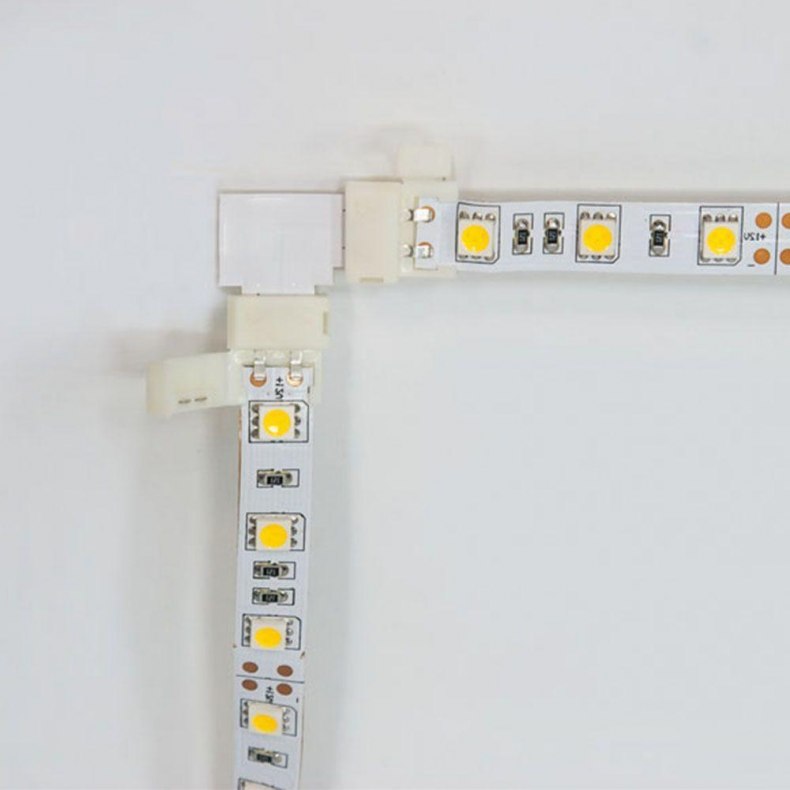

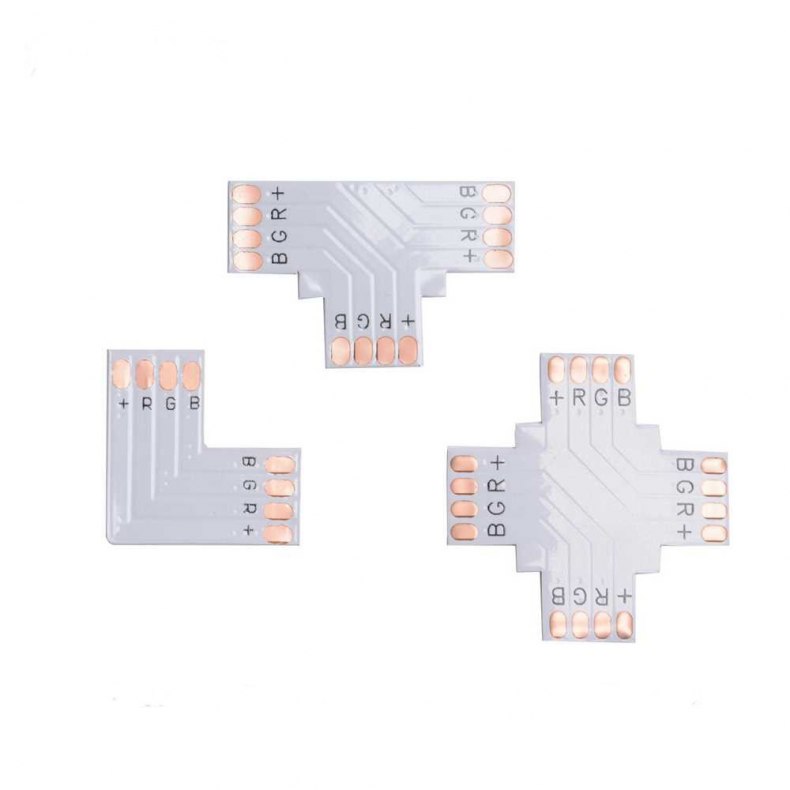

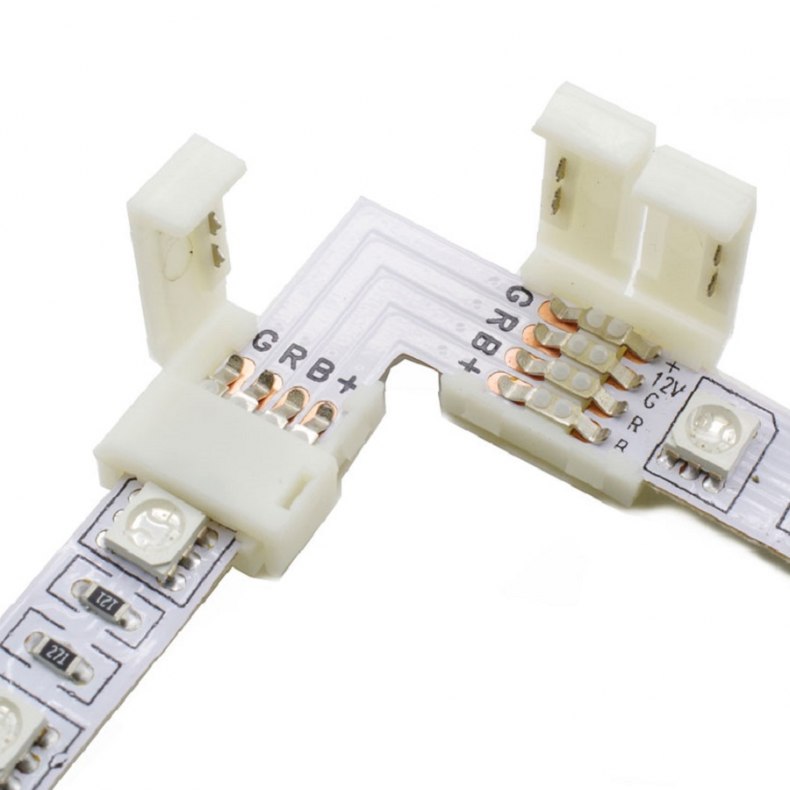

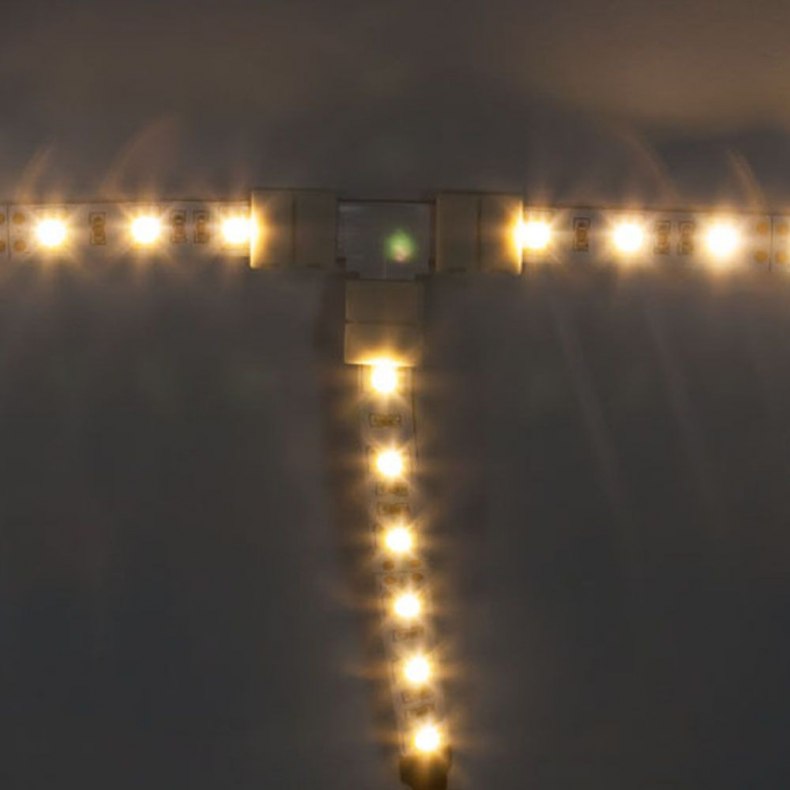

- Угловые. Соединение делается под прямым углом.
Соединение коннектором

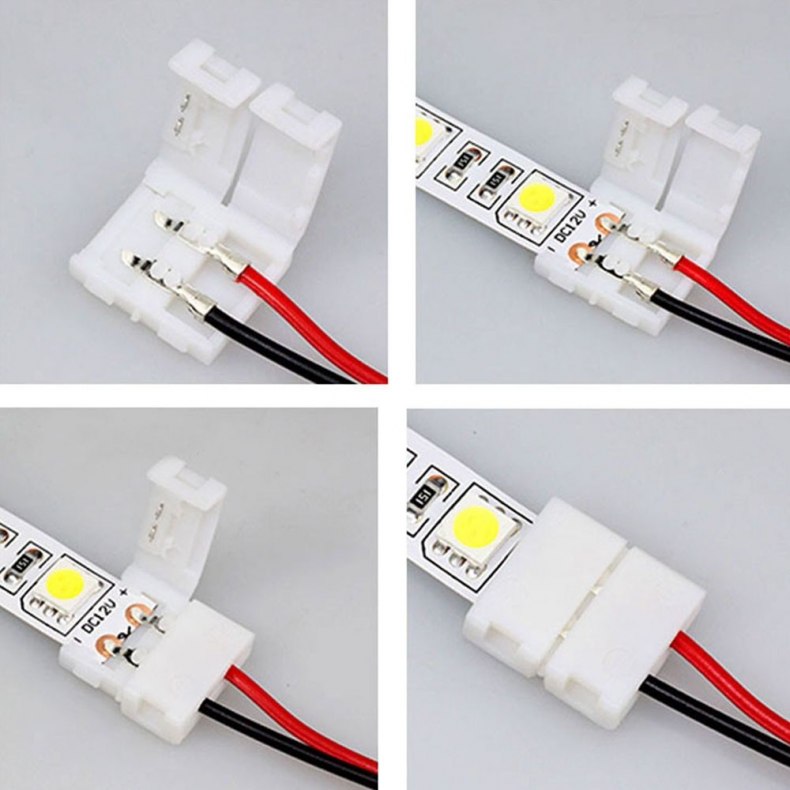

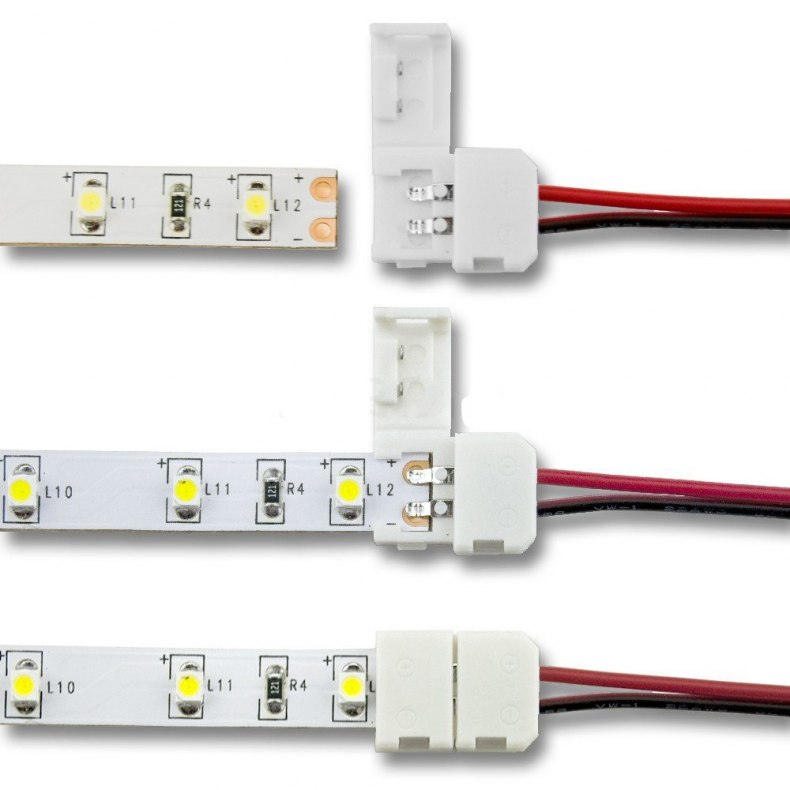

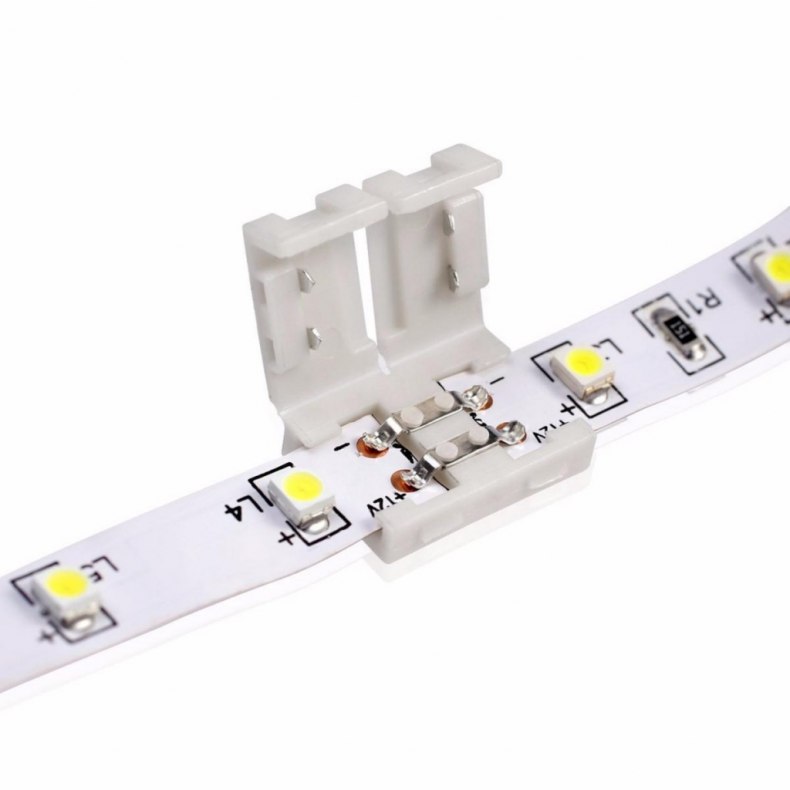

Дабы соединить ленту коннектором, нужно:
- Приготовить отрезки ленты подходящей длины. Разрезать нужно участками, кратными 3 светодиодам. Обычно на лентах имеется заводская разметка для разделения.
- Открыть одну из крышек коннектора, и воткнуть отрезок ленты контактами вовнутрь. Принципиально, дабы контакты плотно прижимались к площадкам снутри коннектора.
- Закрыть защёлку коннектора.
- Аналогичным образом подключить 2-ой отрезок ленты.
Обычно, коннекторы имеют две крышки для поочерёдного подключения отрезков. Но, бывают и зажимы с одной крышкой. В этом случае необходимо работать аккуратнее, так как нужна сразу подключить и защёлкнуть сходу 2 отрезка.
Непременно соблюдайте полярность, несовпадение «+» и «-» чревато не только лишь выходом ленты из строя, но также замыканием и возгоранием.

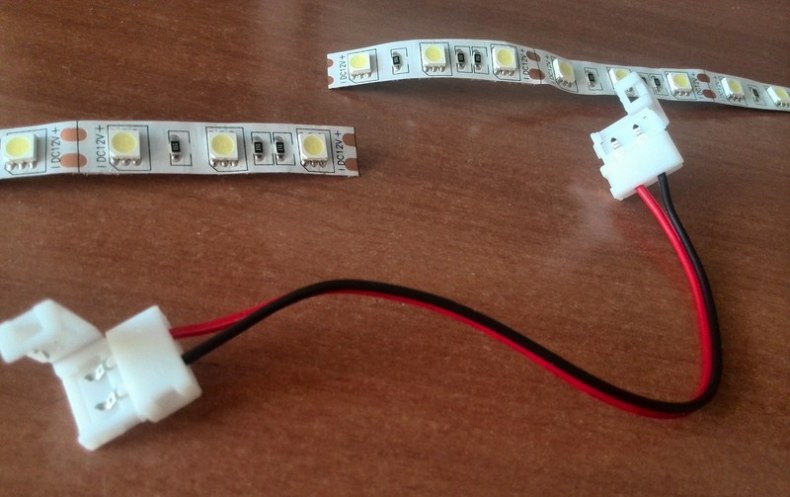

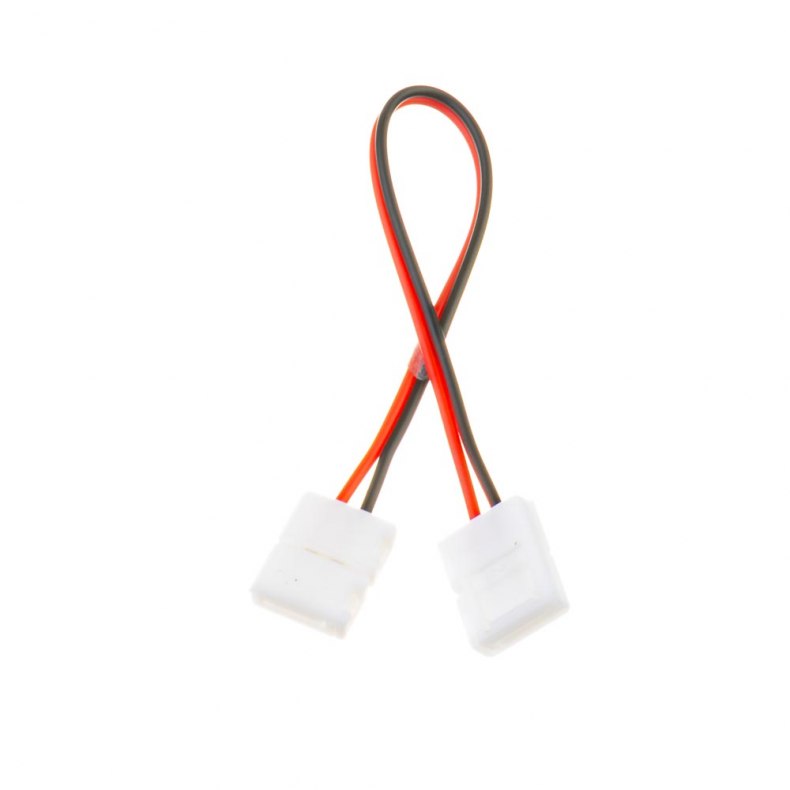

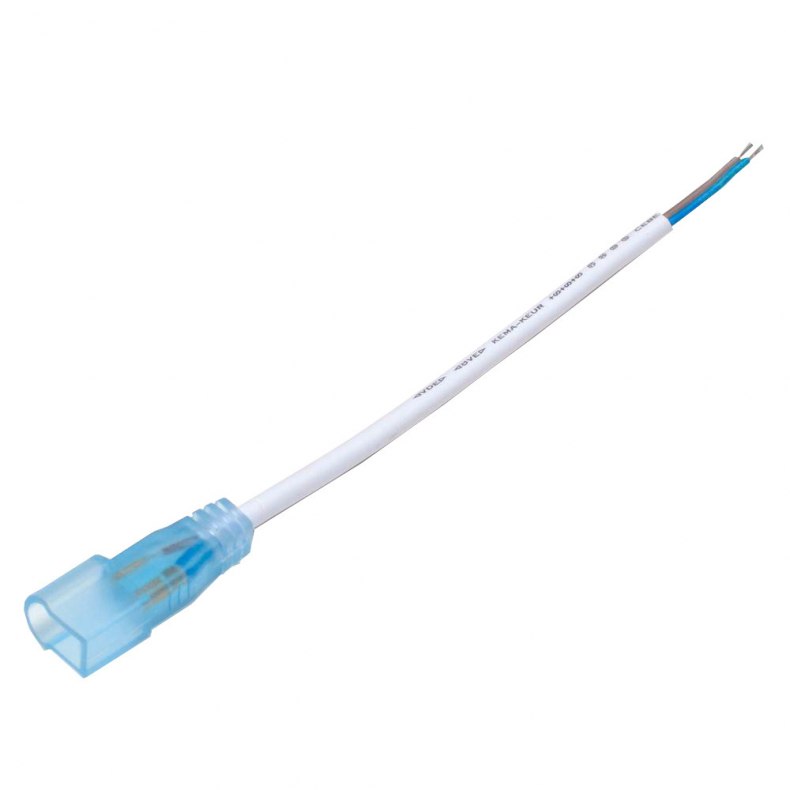

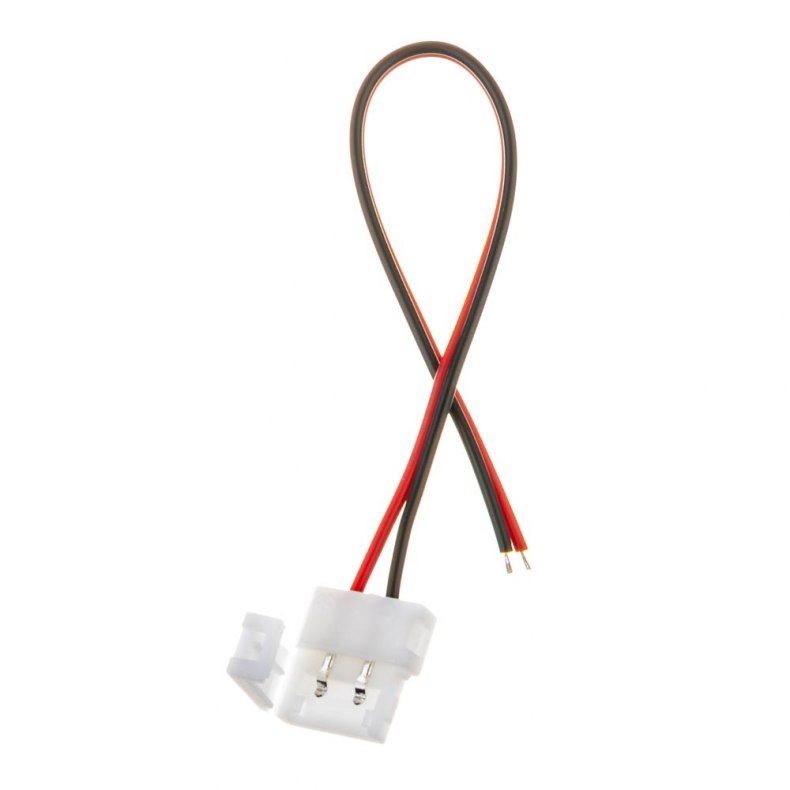

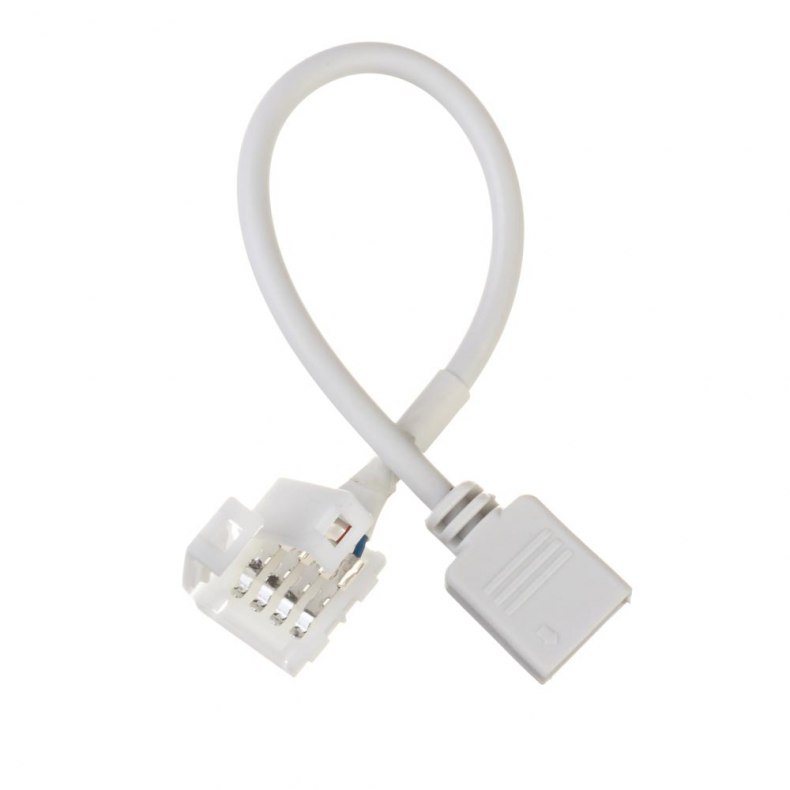

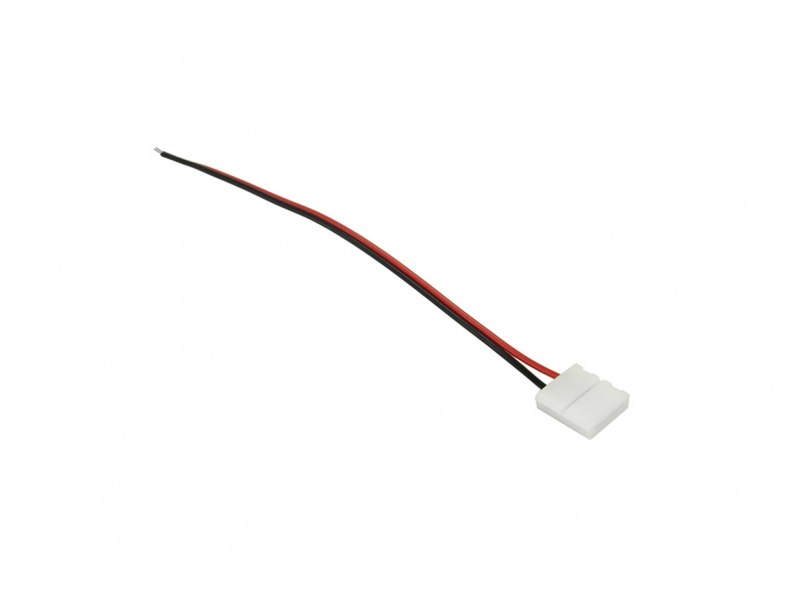

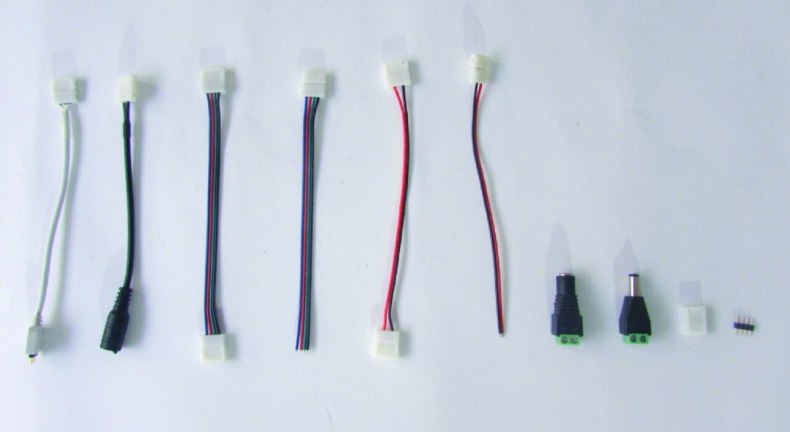

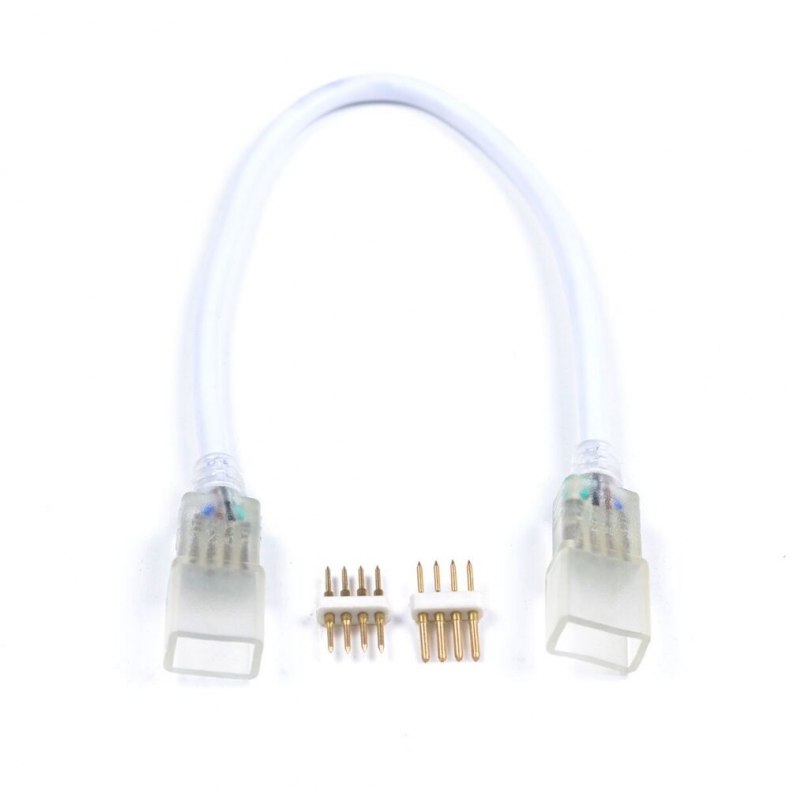

Бывают также проводные коннекторы, созданные для подключения к блоку питания. В этом случае принципиально соблюсти полярность ленты и проводов, обычно красный – это плюсовой контакт, чёрный – минусовой.

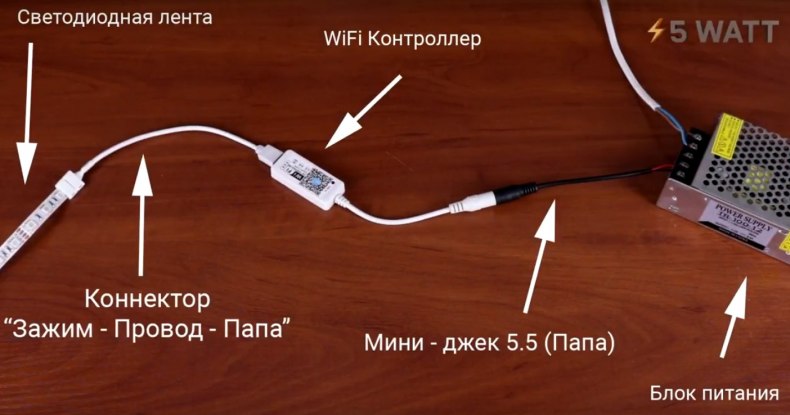

Подключение к БП либо контроллеру
Обычно для работы светодиодных лент применяется блок питания (контроллер) на 12 В. Заводские блоки питания, обычно, уже имеют коннектор для подключения. Такие коннекторы почти всегда подключаются без пайки по вышеперечисленной технике.
Если нужна соединение светодиодных лент с блоком питания без коннектора, нужно без помощи других сделать провода для подключения.
Для этого нужны:
- Провода подходящей длины;
- Силовой разъём с винтообразными зажимами (если блок питания не имеет встроенного);
- Коннектор для подключения блока к ленте.
Порядок производства и подключения:
- Уложить концы проводов в коннектор, и плотно защёлкнуть крышку. В некоторых случаях для обжима необходимо применять пассатижи.
- Зачистить концы проводов от изоляции, и ровно воткнуть в отверстия силового разъёма. Дальше необходимо зафиксировать провода винтообразными зажимами, плотно придерживая их для предотвращения смещения.
- Подключить сделанный кабель к светодиодной ленте, соблюдая полярность.

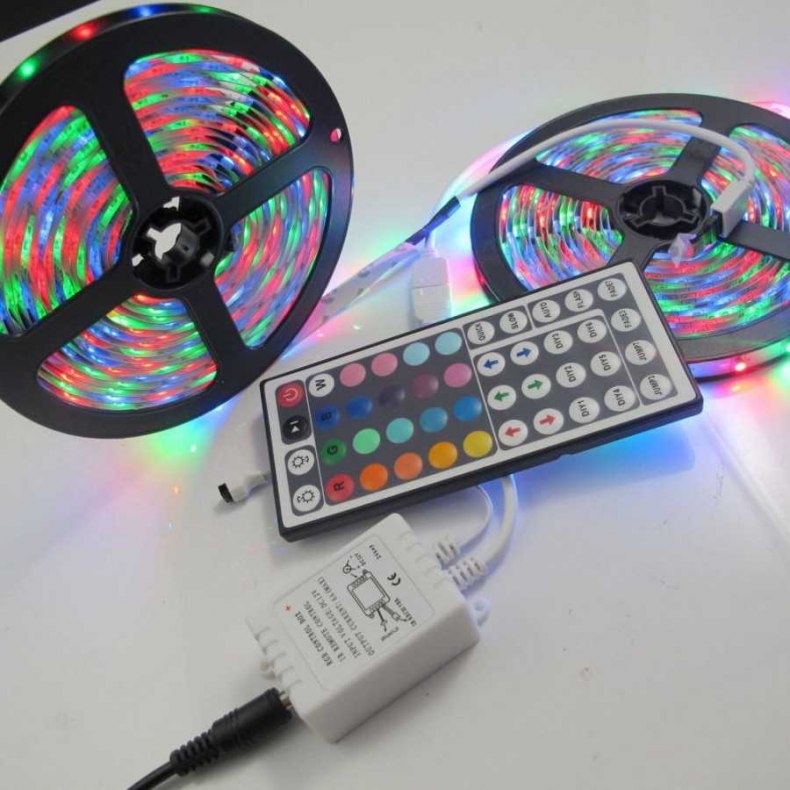

Для параллельного соединения лучше применять особый контроллер. Если лента уже имеет провода для подключения, довольно соединить их с блоком питания соблюдая полярность при помощи винтообразных зажимов либо пайки.
Установка и подключение светодиодной ленты через блок питания 12-24 Вольт.
Есть две главные предпосылки выхода из строя светодиодной подсветки:
- не высококачественные светодиоды и блоки питания
- не верный установка и подключение с ошибками
Вот главные три правила и ошибки, на которые необходимо уделять свое внимание прежде всего.
Светодиодная лента подключается параллельно, отрезками менее чем по 5 метров каждый.
Она даже продается катушками этого метража. А что если для вас необходимо подключить 10 либо 15м? Казалось бы, подсоединил конец первого кусочка с началом второго и готово. Но такое подключение воспрещается. Почему так принято?
Так как 5 метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превосходить допустимую и лента непременно выйдет из строя. Не считая того, будет наблюдаться неравномерность свечения. Сначала ленты светодиоды будут светить ярко, а в конце еще тусклее.

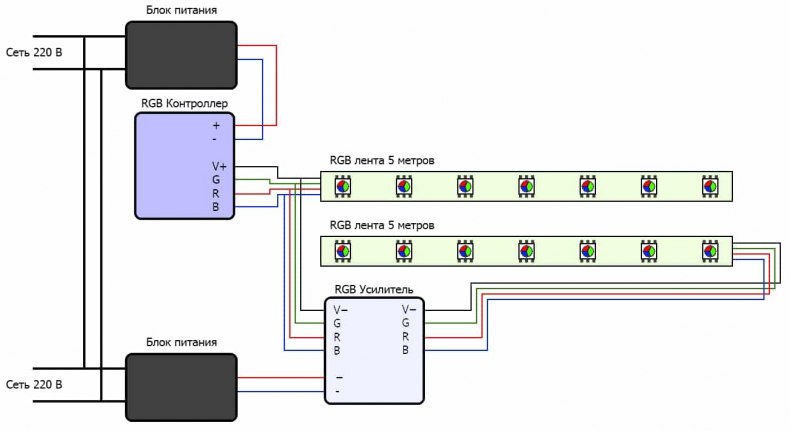

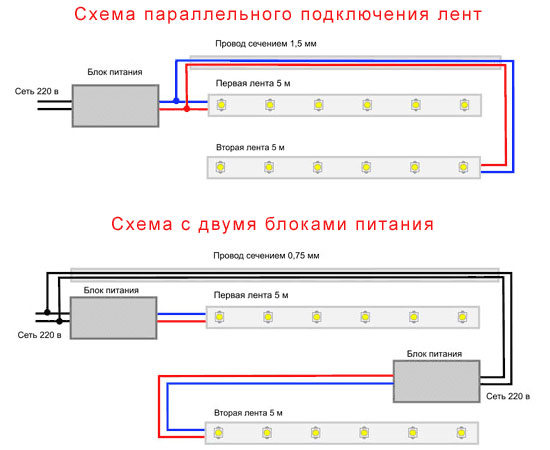

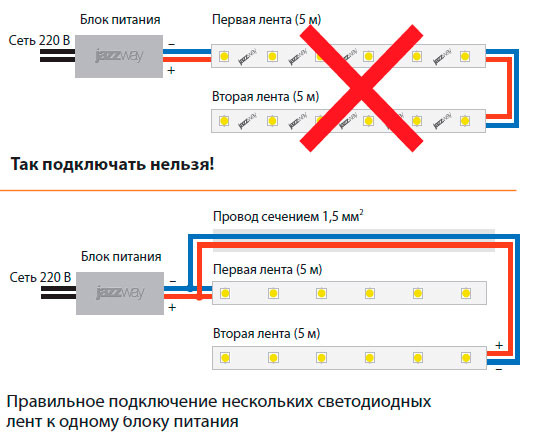

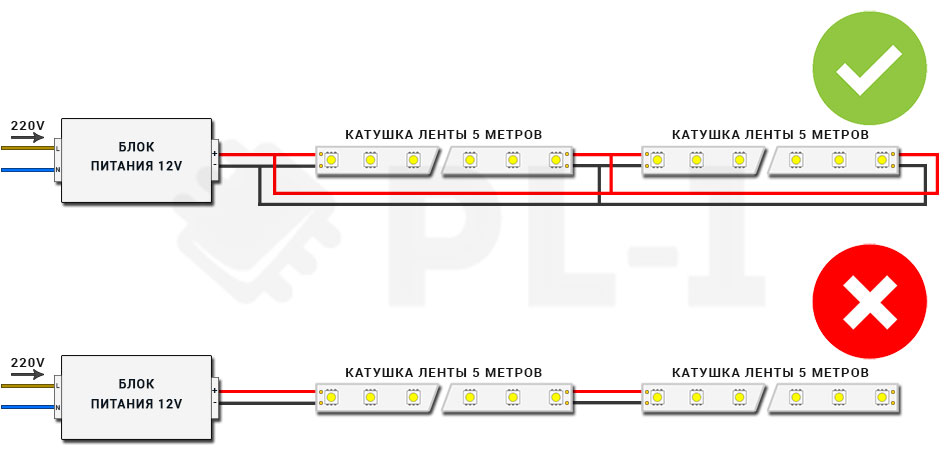

Вот так будет смотреться схема параллельного подключения светодиодных лент длиной превосходящих допустимую:
При всем этом подключать ленту можно как с 2-ух сторон, так и с одной. Подключение с 2-ух сторон позволяет уменьшить нагрузку на токовые дорожки, также помогает избежать неравномерности свечения сначала и конце ленты.
В особенности это принципиально на сильной ленте – выше 9,6Вт/метр. Конкретно так рекомендуют подключать мастера, которые занимаются установкой светодиодной продукцией долгие и длительные годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

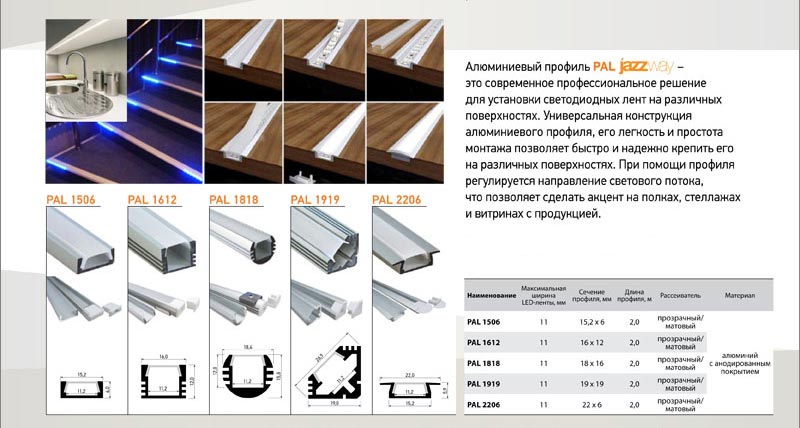

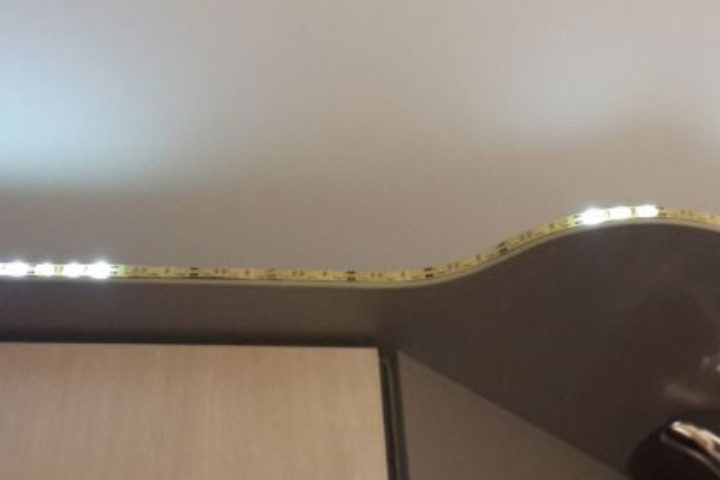

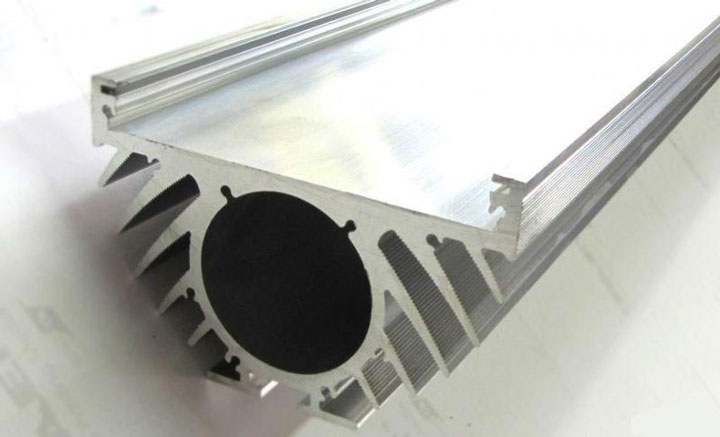

Светодиодная лента должна непременно устанавливаться на дюралевый профиль, который играет роль теплоотвода.
Во время работы лента греется, и эта температура негативно оказывает влияние на сами светодиоды. Они просто перенагреваются и начинают терять яркость, равномерно деградируя и разрушаясь.
Таким макаром лента, которая могла бы расслабленно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и ранее. Потому внедрение дюралевого профиля в светодиодной подсветке непременно.

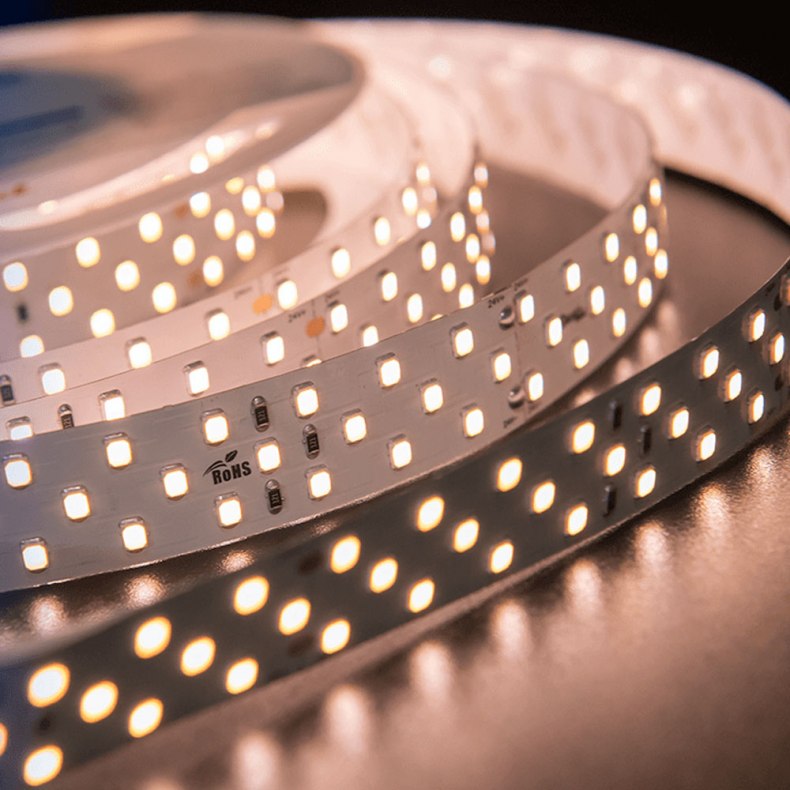

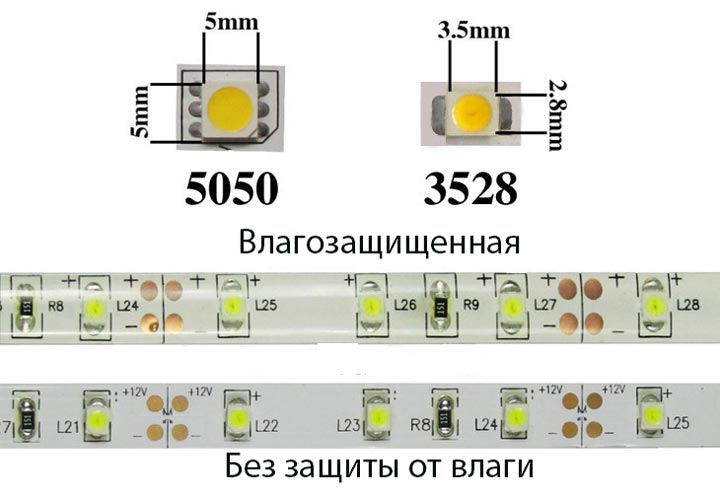

Единственная лента, где возможно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не настолько требовательна к теплоотводу.
В особенности нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплопотеря происходит только через подложку, снизу. А этого бывает время от времени недостаточно. Если вы еще наклеите ее на какой-либо пластик либо дерево, то тут вообщем никакого остывания не будет.

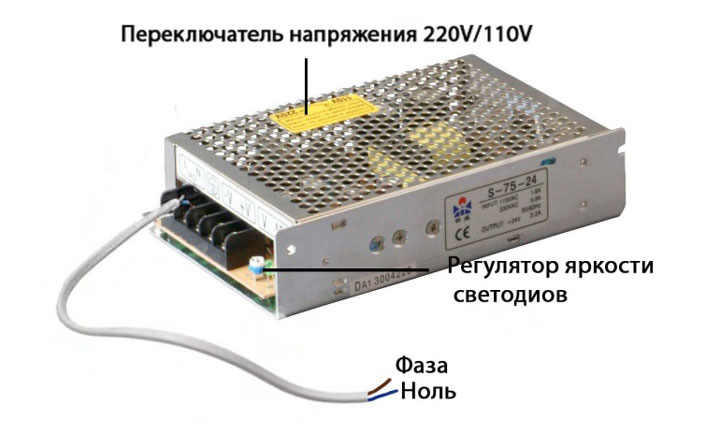

Верный выбор блока питания это гарантия длительной и неопасной работы всей подсветки.
Блок питания должен быть сильнее чем светодиодная лента на 30%.
Только в данном случае он будет работать нормально. Если вы подберете его вплотную, ровно по мощности всех светодиодов, то блок будет повсевременно трудиться на собственном пределе. Естественно такая работа скажется на длительности эксплуатации. Потому всегда давайте ему припас.
Подключение светодиодной ленты
Для монтажа освещения при помощи светодиодной ленты для вас пригодится:
Установка питания 220В
Если у вас не выполнены эл.монтажные работы, то за ранее нужно подвести напряжение 220В к месту подключения ленты. Для этого штробите стенку, или укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его конкретно до той распредкоробки, где будет подключаться питание светодиодной ленты.

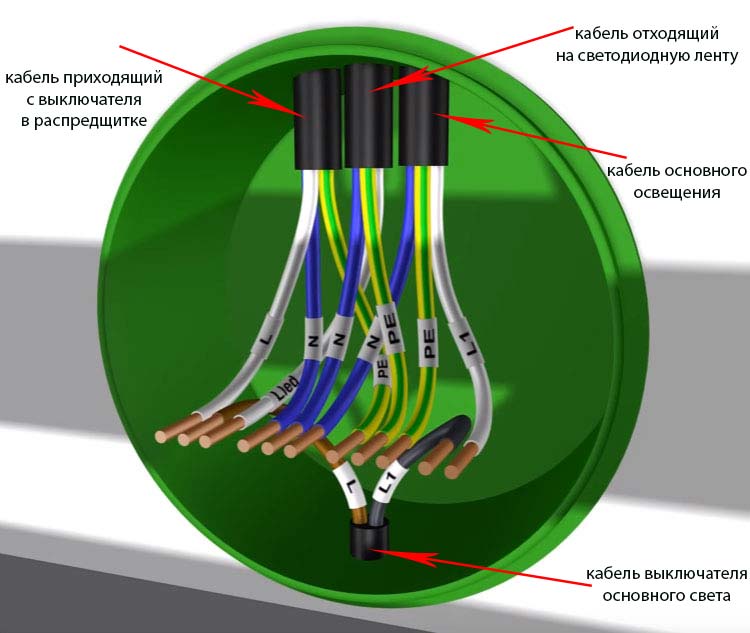

Можно применять существующую распаечную коробку, где подключено основное освещение. Главное дабы место позволяло свободно подключить дополнительные провода и клеммники.
Выключатель на светодиодную ленту лучше устанавливать конкретно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В данном случае блок не будет работать повсевременно. Тем паче, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.
За ранее проверьте и не спутайте фазу, ноль и землю. В большинстве случаев, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная — всех других расцветок.
Но доверять только цветовой маркировке нельзя! Более тщательно как без ошибок отличить ноль и фазу можно ознакомиться в статье "Как найти фазу и ноль в проводке".

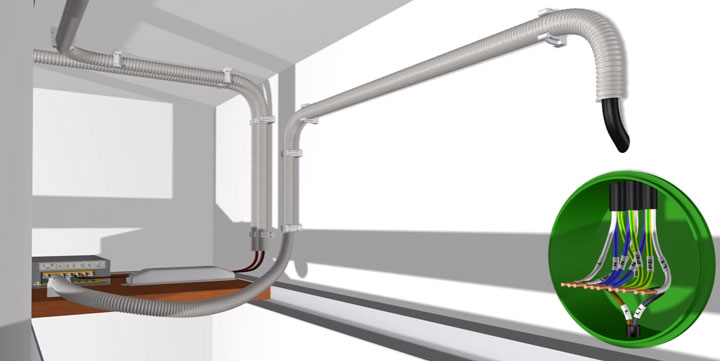

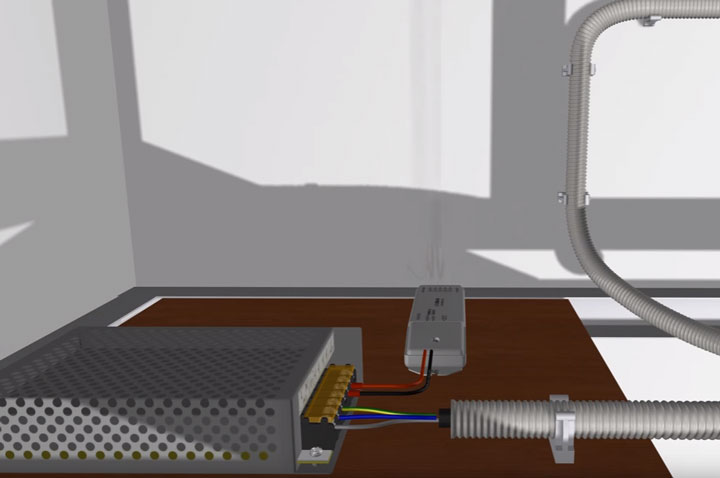

Дальше необходимо от этой распредкоробки в штробе, гофрорукаве либо в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете комфортную полочку. Сделать ее можно из кусков фанеры либо гипсокартона. Вблизи располагаете и диммер.
Подключение блока питания
Протянув кабель до блока, можно приступать конкретно к подключению проводов.
