Современные светодиодные ленты – это уникальные конструкции, состоящие из огромного количества светящихся полупроводниковых частей. Они обширно используются не только лишь для освещения открытых зональных пространств, но и для чисто декоративных целей. Достигнуть подходящего результата удается за счет обилия типов и выполнений изделий на базе полупроводниковых светодиодов.
Разновидности светодиодных лент
Основной показатель, по которому классифицируются светодиодные ленты – цвет их свечения. В соответствие с ним все имеющиеся эталоны LED изделий разделяются на одноцветные и разноцветные. 1-ые эталоны при подаче на них питания 12, 24 либо 36В неизменного тока начинают светиться одним из главных цветов видимого диапазона.
Встречаются экземпляры, излучающие промежные либо «смешанные» цвета (малиновый, фиолетовый либо бирюзовый). Изделия с белоснежным свечением в свою очередь дифференцируются по цветовой температуре, которая бывает «теплой», нейтральной либо «холодной».
Разноцветные ленты делаются на базе огромного количества светодиодных кристаллов, излучающих только одну частоту и обеспечивающих получение 1-го цветового колера. Наибольшее распространение получили изделия на базе RGB полупроводниковых частей.
Входящие в название английские буковкы соответствуют следующим цветам свечения:
- R – красный.
- G – зеленоватый.
- B – синий.
- W – белоснежный.
Эти изделия подключаются в сети средством специального контроллера, управляющего величиной тока через любой из цветовых каналов.
Следующий ряд признаков, по которым классифицируются светодиодные ленты – вид светодиодов и направленность излучения. Определенные эталоны используемых в лентах полупроводников зависят от размеров электронного чипа и обозначаются числом из 4-х цифр. Самыми распространенными числятся излучающие светодиоды с маркировками 5730, 2835, 3528 и 5050. В этих сочетаниях две 1-ые числа соответствуют длине чипа, а две последующие – его ширине.
По направленности излучения э/м волн светодиодные ленты разделяются на передние и торцевые. Более распространены LED изделия переднего свечения, имеющие угол рассеивания около120°. Отдельные виды таких частей имеют наименьший показатель, позволяющий сфокусировать луч света на определенном участке. Изделия торцевого излучения не так популярны, так как сформировывают световое пятно под углом 90° к основанию.
Устройство изделия
Конструкция изделий содержит в себе плату из диэлектрика шириной порядка 2-3 мм (ее ширина составляет в среднем от 8 до 20 мм). С одной стороны, размещены токоведущие шины для соединения светящихся частей, а с другой – особая пленка с нанесенным на нее клеящимся слоем, обеспечивающая их надежную фиксацию на поверхности.
Не считая того, она содержит следующие неотклонимые составляющие:
- SMD диоды.
- Особые ограничивающие ток резисторы.
- Подводящие питание провода.
Электрическая схема представляет собой несколько параллельно соединенных веток с последовательно включенными светодиодами. В каждой цепочке имеется три и поболее SMD элемента и ограничивающий резистор.
Особенности функционирования
Как пример, изделия с несколькими ответвлениями, в каких размещается по три излучающих элемента. На любой из них в среднем приходится по 3,2В, так что на последовательно включенных элементах «падает» 9,6В. Так как на всю схему подается 12В питающего напряжения, то на резистор, ограничивающий ток через диоды, остается 2,4В (12-9,6).
Благодаря включению ограничивающего резистивного элемента, ток через диоды не превосходит рабочего (номинального) значения. При верно собранной схеме светодиодные ленты начинают светиться сразу после подачи на них рабочего напряжения с драйвера либо с БП.
Главные свойства
К главным эксплуатационным чертам лент на светодиодах принято относить следующие характеристики:
- Номинальная мощность.
- Напряжение питания.
- Тип SMD светодиодов.
- Плотность их размещения.
- Цвет и яркость (интенсивность) свечения.
- Второстепенные характеристики.
Мощность светодиодной ленты
Этот показатель определяется не только лишь типом применяемых диодов, но также и плотностью их размещения на подложке. С данными по мощности можно ознакомиться в сводных таблицах, приводимых в почти всех источниках в Вебе.
Если мощность, потребляемая таковой ленточкой, известна – юзер сумеет подобрать под нее подходящий блок питания (непременно с учетом 20% припаса).
Рабочее напряжение
Светодиодные ленты работают в обычном режиме при подаче на них неизменного напряжения величиной 12, 24 либо 36В. Для их получения используются особые led-драйверы, модифицирующие сетевые 220В в неизменный потенциал нужного уровня.
Известны модификации светодиодных лент, работающих впрямую от 220 Вольт. Такие изделия использовать в домашних и офисных критериях опасно, так как велика возможность попадания юзера под страшный потенциал. В большинстве случаев они эксплуатируются в системах, где предусмотрена особая защита от поражения током.
Виды и плотность монтажа SMD частей
Для обозначения типа светодиодного элемента применяются четыре числа (XXYY). В качестве примера расшифруем наименование SMD 3528. Оно значит, что его длина равна 3,5 мм, а ширина составляет 2,8 мм. Плотность установки светодиодов определяется количеством кристаллов, приходящихся на метр подложки. Чем их больше – тем ярче свечение.
Выпускаются светодиодные ленты с плотностями размещения 30, 60 и 120 частей SMD на метр. 1-ые два варианта используются в главном для подсветки, а изделия с плотностью 120 штук – для освещения уличных и комнатных пространств.
Цвет и интенсивность свечения (яркость)
Цвет свечения изделий на базе светодиодов выбирается соответственно их предназначению. Для обыденного освещения потребуются ленты, дозволяющие получить белоснежный цвет разных цветов («теплого» либо «холодного»). Для декорирования отдельных зон и реализации дизайнерских решений нужны монохромные источники разных цветов либо разноцветные RGB изделия.
Яркость свечения ленты находится в зависимости от тех же характеристик для каждого отдельного диодика, входящего в ее состав. Она пропорциональна размеру полупроводникового элемента. При расчетах обычно учитывается, что показатель яркости всей ленты определяется как произведение ее длины на общее число установленных на метре светодиодных частей. После чего приобретенная цифра множится на значение яркости каждого из них.
Второстепенные характеристики
Кроме главных, светодиодные ленты описываются второстепенными параметрами, к которым относятся свойства платы и метод формирования отрезков подходящей длины. Ширина печатной полосы выбирается по месту ее монтажа и составляет обычно от 8 до 10 мм. Обозначенные характеристики подходят для эксплуатации светодиодных лент в обычных домашних критериях. Для установки на открытом воздухе либо в бассейне, к примеру, потребуются герметичные гидрозащищенные выполнения изделий шириной от 10 до 20 мм.
Длина платы рассчитывается с учетом размеров той поверхности, на которой подразумевается устанавливать саму ленточную конструкцию. Она поступает в продажу в виде стандартных катушек длиной от 3-х до 25 метров. Цвет подложки может быть белоснежным, карим либо сероватым.
Для получения подходящей длины светодиодной ленточки на ней предусматриваются особые отметки. Воспользовавшись ими, можно разрезать рулон обыкновенными ножницами без разрыва цепи подачи питания
Для резки выбираются зоны, где оканчивается блочный участок. При всем этом для хоть какой марки ленточного изделия устанавливается персональная кратность расположения таких зон.
Схемы подключения
Для каждого вида светодиодных лент применяется особенный, подходящий только для нее метод подключения. Для коммутации монохромной ленты, а именно, применяется такая схема:
- Она состоит из блока питания и 2-ух проводов красного и темного цвета, подводящих к полоске плюс и минус соответственно. К каждой таковой паре допускается подключить одну ленточку длиной менее 5 метров. В более длинноватых изделиях ток в нагрузке превзойдет допустимое значение, а сама лента может выйти из строя.
Схема включения RGB лент
В состав схемы входят следующие элементы:
- Таковой же блок питания, что употреблялся при подключении монохромной ленты.
- Особый RGB-контроллер, обеспечивающий получение зрительных эффектов.
- Провода красного и темного цвета, подводящие питание к контроллеру.
- Проводники, соединяющие его с полосой из разноцветных светодиодов.
- Светодиодные ленты RGB.
До контроллера схема подобна той, что применялась в прошлом варианте. От него рабочее напряжение поступает по 4-м проводникам конкретно на диодную плату. Каждый цветовой кристалл получает питание «собственного» колера по отдельной дорожке и зажигается в соответствие с установленной контроллером программке.
Светодиодная лента: особенности, достоинства, использование
Светодиодная лента применяется в самых разных сферах деятельности. Ее применяют дизайнеры и обыденные потребители. К преимуществам светодиодной ленты относится доступная стоимость, легкость монтажа и высочайшая надежность.
Особенности конструкции ленты
Строение светодиодной ленты определяет ее функции. По конструкции, это эластичная плата, на которой располагаются светодиоды, также остальные вспомогательные элементы, которые необходимы для обычного режима работы. Снутри базы лежат токопроводные дорожки из меди, по которым питание подается к светодиодам. Любая из диодов имеет SMD-корпус. Наименование SMD значит устройство, который устанавливается на определенную поверхность.

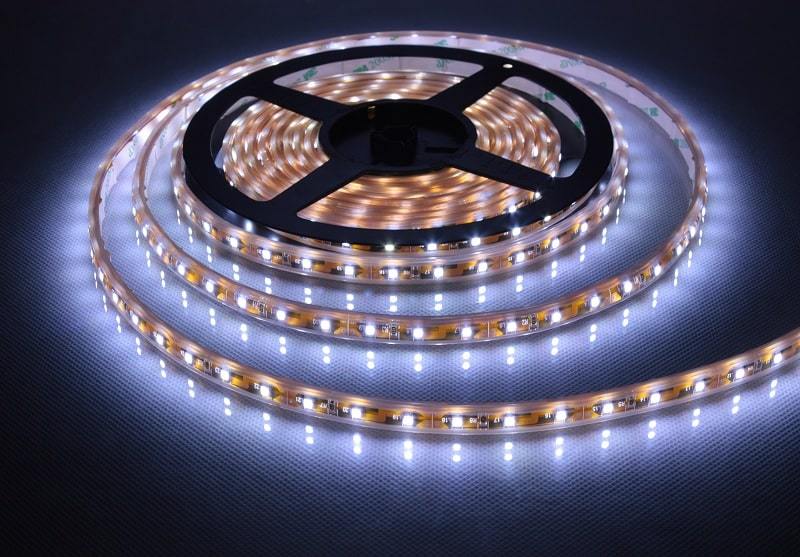

Удобство монтажа и транспортировки обеспечивается возможностью сматывать ленту в катушки. В большинстве случаев любая из них имеет стандартную длину — 5 метров. Специальные ленты могут быть более маленькими либо напротив, достигать длины 25 м. Концы ленты оснащаются проводами, необходимыми для ее подключения к сети. Тыльная сторона клейкая, что позволяет стремительно и без особенных усилий выполнить установка освещения.
Достоинства светодиодной ленты
Светодиодная лента намного надежнее многих других источников света. Благодаря применению в ней светодиодов достигается:
- Долгий срок службы. Если соблюдать все требования к монтажу и условиям эксплуатации, лента способна прослужить около 50 000 часов. Это приравнивается приблизительно 8 годам беспрерывной работы. В течение этого периода интенсивность свечения не понижается более чем на 50 процентов. Лента, работающая в течение 8 часов раз в день, не будет добиваться замены приблизительно 20 лет.
- Малое потребление энергии и фактически 90-процентная экономия на счетах за электричество.
- Безопасность применения и монтажа. Для работы ленты нужна малозначительное напряжение, которое не небезопасно для жизни и не делает риска получения удара током. В процессе работы она не греется до больших температур, потому обжечься об нее нереально.
- Экологичность. Светодиодный источник не содержит веществ, вредных для природы либо человека. В нем нет ртути, как в люминисцентной лампе.
Также к преимуществам использования ленты относится:
- Широкий ассортимент продукции. Ленты выполняются в разных конфигурациях, они могут отличаться собственной яркостью и представлены во различных цветовых колерах.
- Возможность управлять освещением. Человек сумеет без помощи других поменять уровень яркости, цвет источника, настраивать нужный режим и использовать ленту для целого экрана либо цветомузыки.
- Компактность. Лента может быть установлена там, где нереально смонтировать остальные осветительные приборы.
Методы применения
Светодиодная лента по-настоящему универсальна в использовании:
- Подсветка современных интерьеров. С помощью светодиодной ленты можно выполнить увлекательный дизайнерский акцент в виде подсветки: контурной либо декоративной. Выполнить особенное равномерное засвечивание, подходящее для навесных либо витражных конструкций. Подсветка стенок способна прибыльно выделить особенности интерьера, также может выступить в роли дежурного освещения, повышающего безопасность жилья.
- Подсветка мебели. Для этой цели лента подходит совершенно, ведь она обладает неопасным напряжением питания и имеет лучшую упругость.
- Основное освещение. Светодиодной ленте под силу совладать и с таковой задачей, необходимо только правильно избрать мощность, также систему подсветки.
- Реклама. Разные конструкции могут быть освещены диодиками. Лента станет подходящим элементом для сотворения букв, панелей, также щитов. Ее внедрение – хороший шанс выполнить надписи ярче и заметнее. Украсив ей витрину, можно представить продукт в удачном свете и выделить всю его привлекательность. Это в особенности комфортно при организации витрин для бижутерии, ювелирных украшений, продукции из хрусталя либо стекла.
- Подсветка авто. Каждый шофер вожделеет, дабы его средство передвижения было необычным. Светодиодная лента сумеет выполнить машину более симпатичной и неопасной. Для декорации авто прекрасно подойдет led лента с напряжением питания 12 В.
- Подсветка архитектуры и частей ландшафтного дизайна. Прибыльно выделить красоту фасада либо благоустройство парка поможет светодиодная лента. При всем этом лучше использовать тип, имеющий высшую степень защиты, способный выдержать неблагоприятные условия.
- Светодинамические эффекты. Лента, управляемая особенными контроллерами, позволяет устраивать настоящие световые представления. Такие декоративные решения непременно привлекут взор и будут отлично смотреться в интерьере клуба, ресторана либо убранстве праздничка.
- Дизайнерские осветительные приборы. Светодиодная лента, сочетающаяся со особым дюралевым профилем и экраном к нему, позволяет получать уникальные осветительные приборы, также настоящие светящиеся конструкции. Благодаря обилию профилей и широкому ассортименту экранов, можно сделать осветительный устройство, который совершенно впишется в интерьер.
Спасибо за вопрос!
Благодарим за то, что задали нам вопрос. Ответ будет отправлен Для вас на e-mail в течении 24 часов в рабочие деньки.
Что такое светодиодная лента: напряжение, мощность, яркость и понятно про IP
В прошлой статье мы разобрали, в чем достоинства светодиодной ленты — почему она стала так популярна? Где и как ее можно применять? Сейчас поведаем о напряжении ленты, ее мощности, цветах и яркости, и о таковой принципиальной характеристике, как IP — научимся подбирать ленту с необходимым IP.
Напряжение ленты
Напряжение светодиодной ленты — основная черта, с которой начинают выбор ленты.
Как уже говорилось выше, ленту выпускают с несколькими значениями напряжения: 12В, 24В и 220В. Часто встречающаяся лента — 12В.

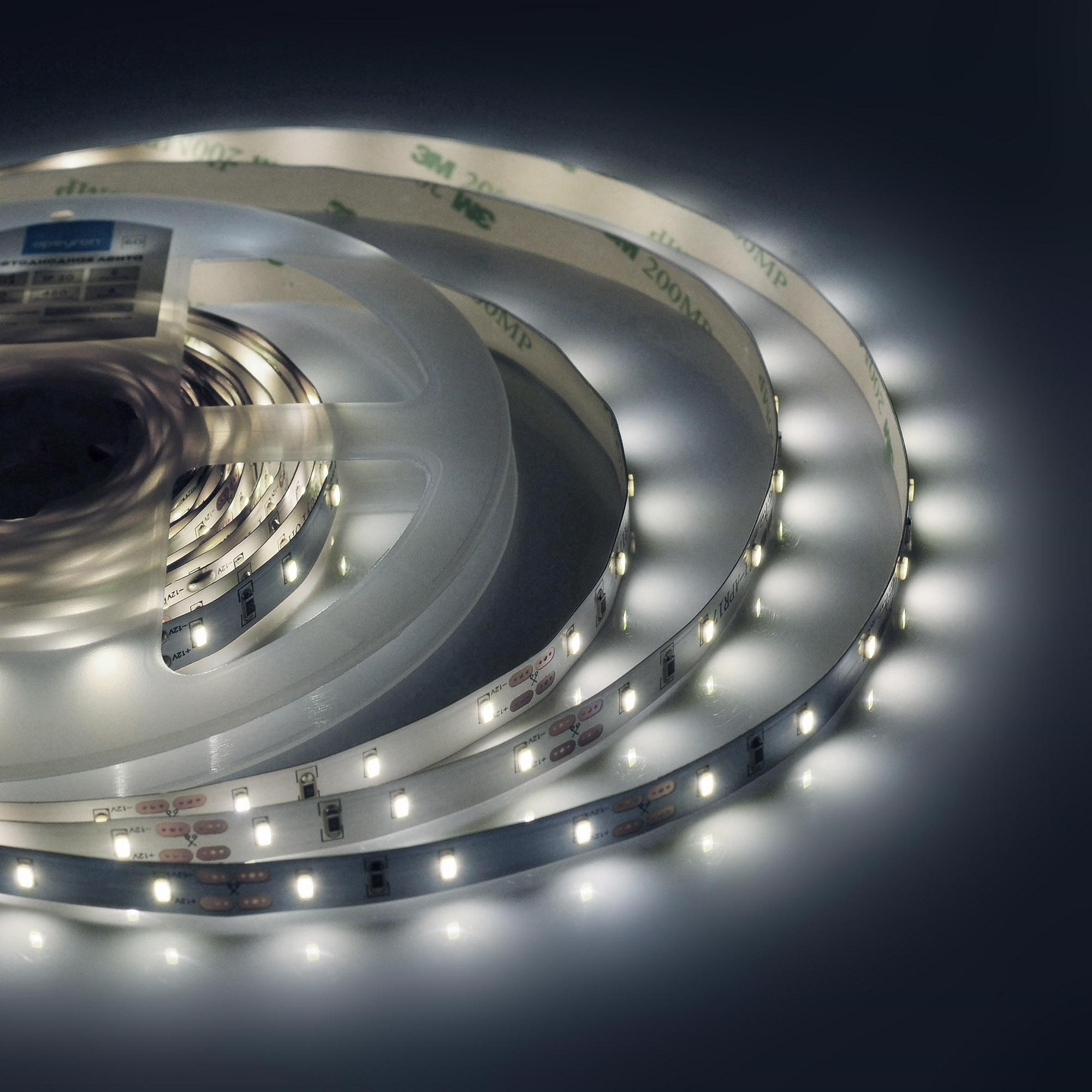

Светодиодная лента 12В
Основная особенность этого варианта — широкая распространенность данного типа ленты. Соответственно, для нее можно отыскать огромное количество дополнительного оборудования и аксессуаров.

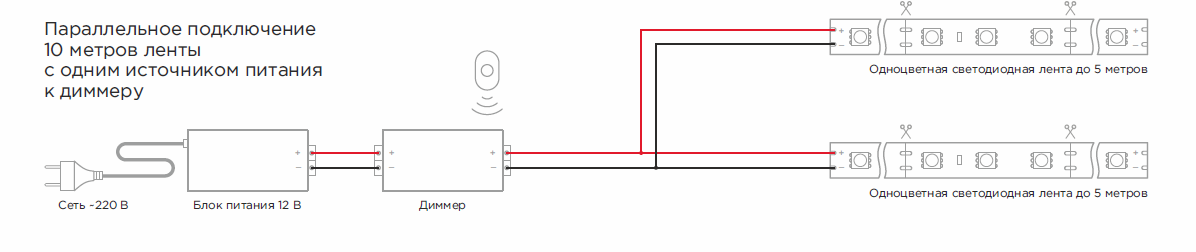

Но у таковой светодиодной ленты есть некоторый минус: к блоку питания нельзя последовательно подключать более 5 метров ленты с напряжением 12В. Для подключения большего метража применяют параллельную схему подключения. При всем этом в ассортименте Apeyron Electrics есть светодиодные ленты длиной 20 м, которые можно подключать таким макаром, но в таком случае оба конца ленты должны быть подключены к одному источнику питания.
Все дело в том, что медная подложка, резисторы и светодиоды — проводники, а они имеют такое свойство как сопротивление. В конечном итоге на всем отрезке светодиодной ленты (более приметно на последних участках ленты) — происходит падение напряжения. Это можно наглядно узреть, если подключить последовательно более 5 метров и визуально сопоставить исходный и конечный участок ленты.
Вот поэтому главным эталоном метража при производстве светодиодной ленты принята светодиодная лента длиной 5 метров.

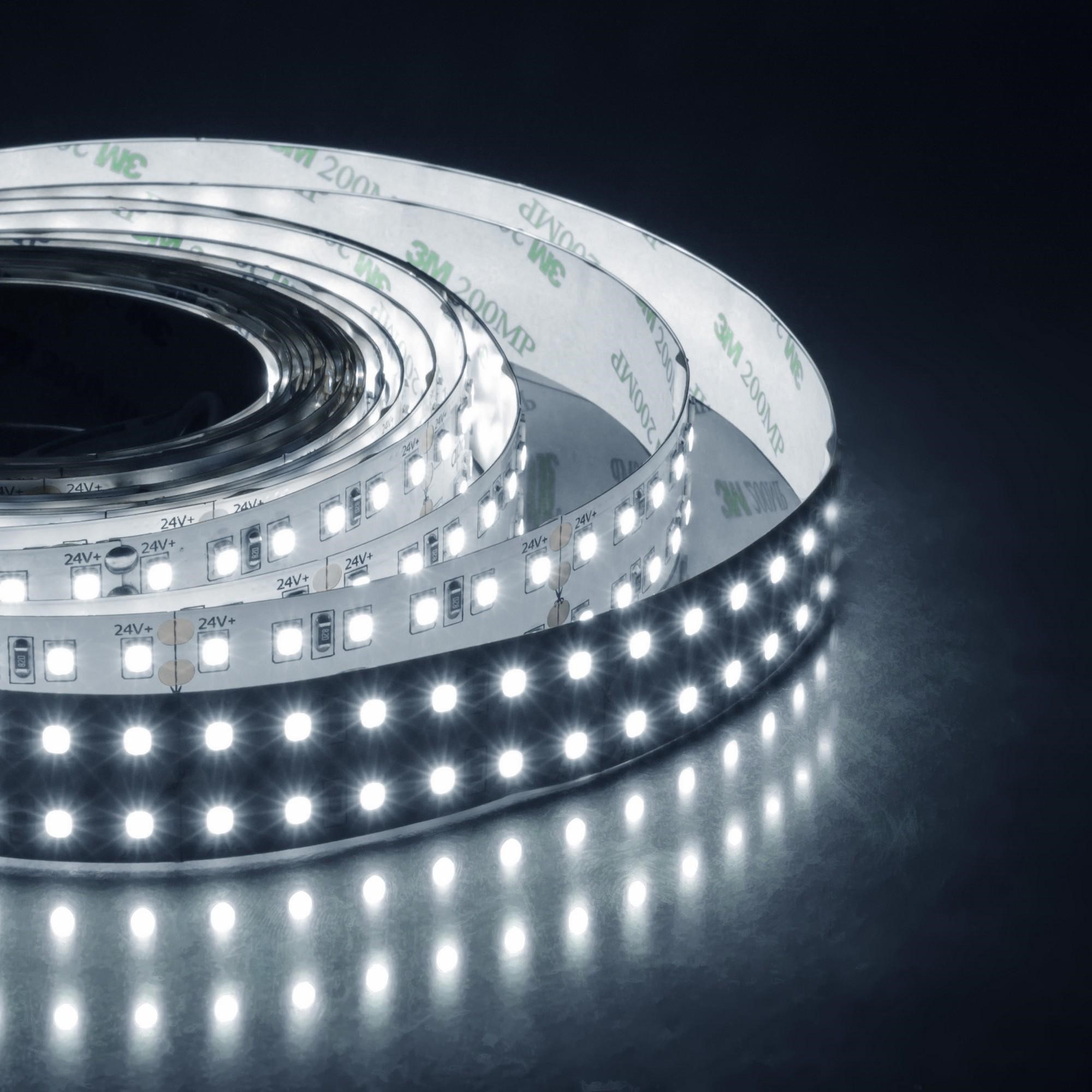

Светодиодная лента 24В
Благодаря большему напряжению питания у этого типа ленты — 24В (вдвое больше, чем 12В), сила тока, протекающая через нее, будет вдвое меньше, чем у ленты 12В.
Наименьший ток делает светодиодную ленту более электробезопасной и уменьшает ее нагрев. Но главное преимущество – ленты 24В можно подключать последовательно к одному блоку питания до 10 метров, т.е. две катушки по 5 метров.
Также при подключении ленты 24В можно применять и параллельную схему подключения.

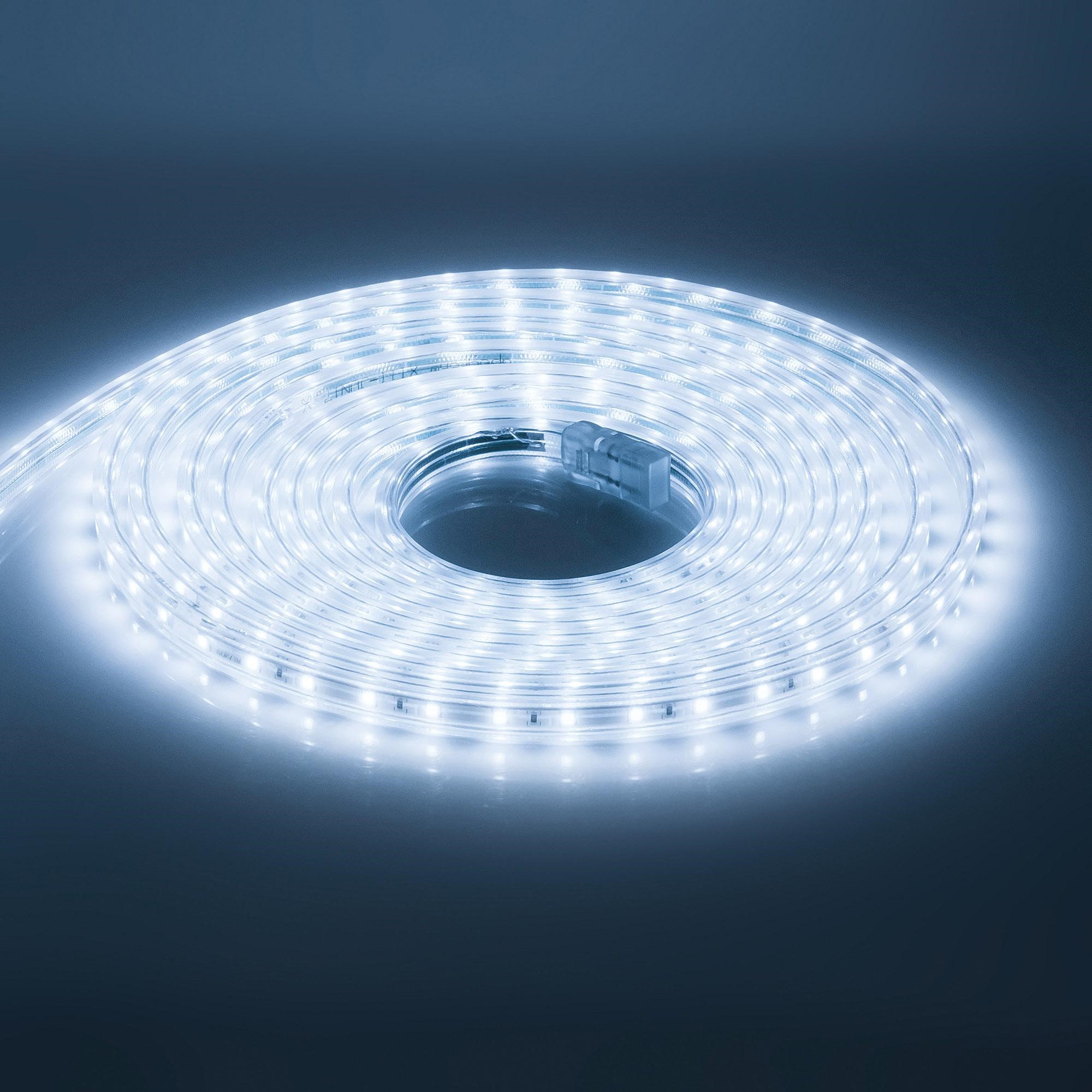

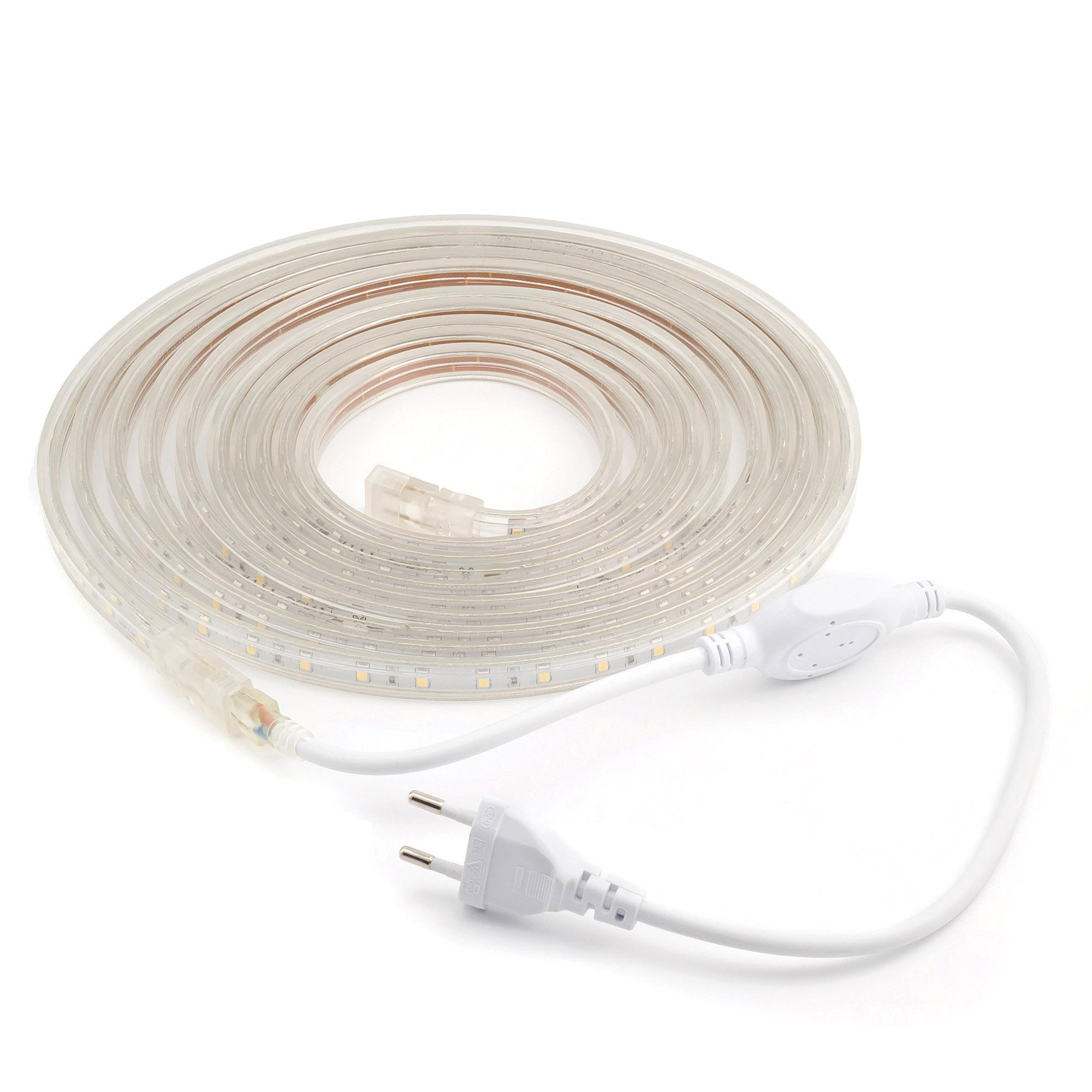

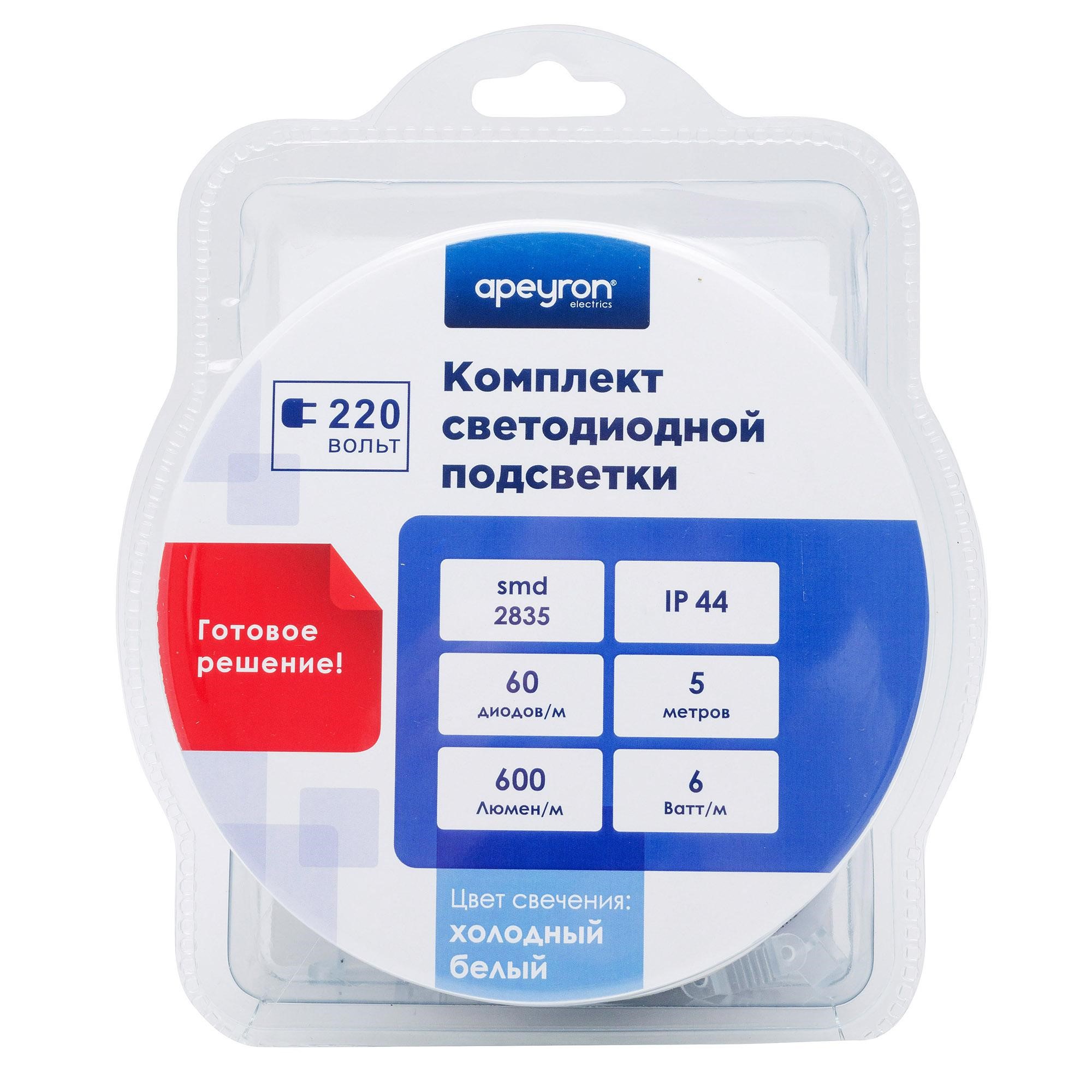

Светодиодная лента 220В
Светодиодная лента 220В подключается впрямую к электросети через пусковик (диодный мост).
Такую ленту до боли просто установить, и нет необходимости дополнительно получать блок питания.
Не считая того, почти всегда отсутствует возможность ее диммирования (плавного конфигурации яркости).
Светодиодную ленту из ассортимента Apeyron Electrics можно приобрести в отрез кратно 1 метру.
Мощность ленты
Потребляемая мощность – одна из главных технических черт светодиодной ленты. В описании ленты указывается мощность на 1 метр (к примеру, 4,8 Вт/м) — так удобнее рассчитывать оборудование, нужное для ее работы.
Потребляемая мощность ленты находится в зависимости от типа светодиодов, их количества (плотности расположения) и их мощности.
Световой поток ленты и яркость
Термин "световой поток" отражает количество света, которое испускает световой устройство — в нашем случае, лента. Он измеряется в люменах (Лм).
В быту в большинстве случаев применяют термин "яркость", но в техническом плане это не совершенно правильно. Но для простоты можно применять и такое определение.
Световой поток для светодиодной ленты указывается из расчета на 1 метр ленты, к примеру, 300 Лм/м.
Цвета свечения светодиодной ленты
Светодиодные ленты есть во огромном количестве цветовых вариантов — красный, синий, зеленоватый и их цвета, также белоснежный. Последний, в свою очередь, разделяется на "теплый", "нейтральный" и "холодный" белоснежный, что соответствует значениям цветовой температуры до 3000К, до 4000К и до 6500К, соответственно.
Для сопоставления: ниже представлены некоторые значения цветовых температур распространённых источников света:
2200 К – лампа накаливания 40 Вт;
3400 К – солнце у горизонта;
5000 К – солнце в полдень;
6500 К – стандартный источник дневного белоснежного света, близкий к полуденному солнечному свету.
Делая выбор между теплым и холодным белоснежным светом, нужно учесть, в каком месте будет установлена лента.

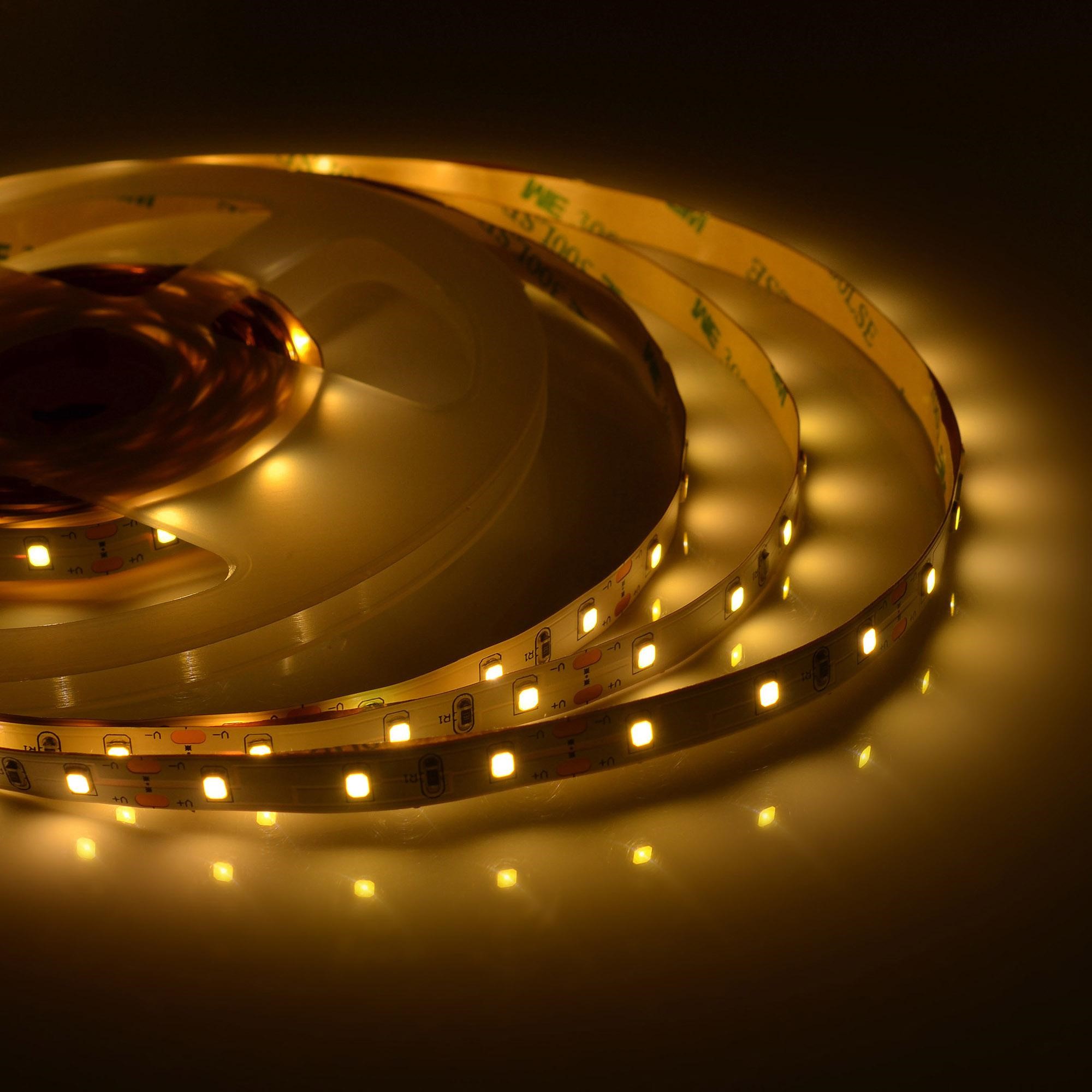

Теплый белоснежный
Теплый белоснежный свет обладает мягеньким, теплым желтым цветом солнечного света. Нередко юзеры выбирают его для спальни либо детской. Но, вообщем, выбор колера — это больше "вкусовое" предпочтение и/либо зависимость от цветовой палитры всего интерьера.

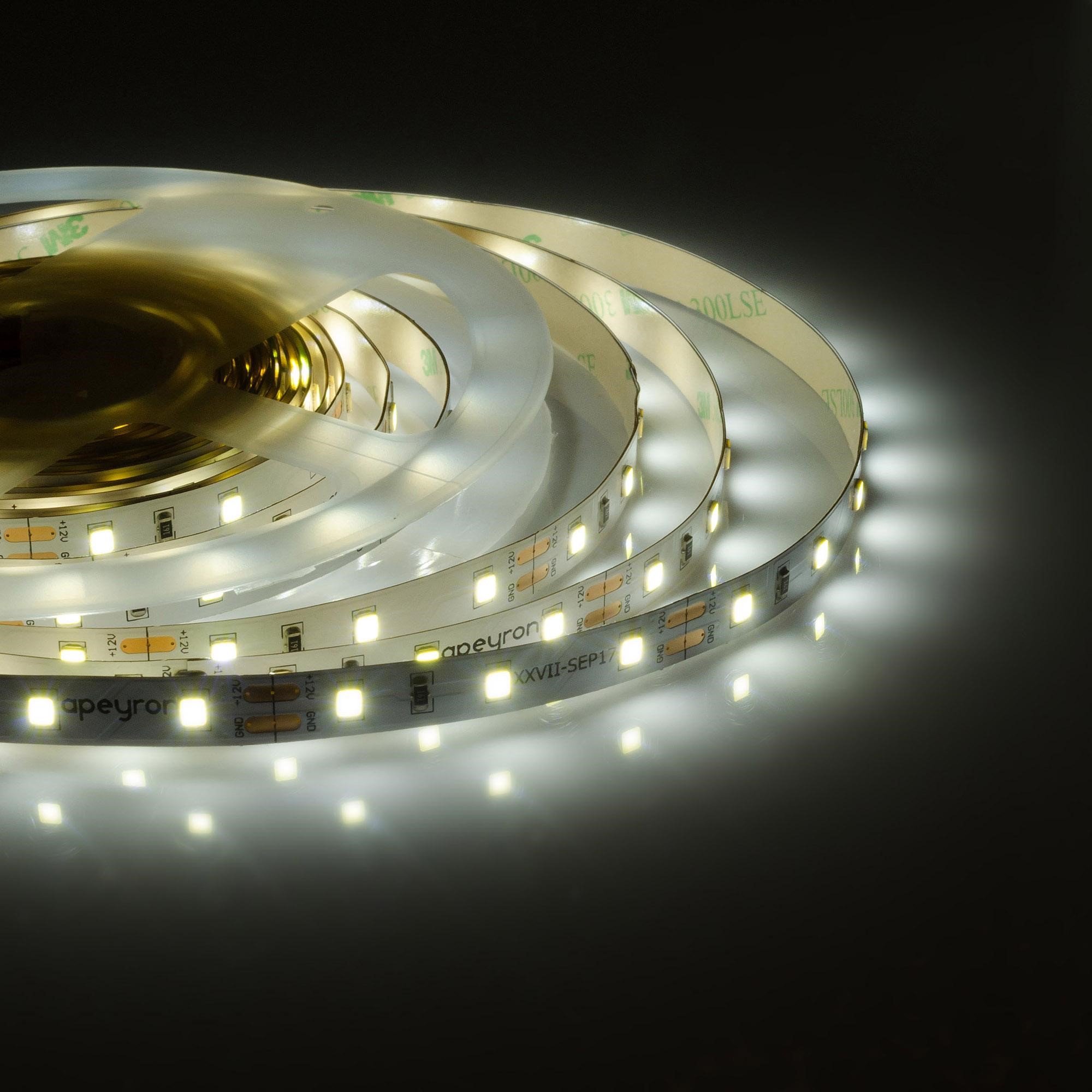

Холодный белоснежный
Холодный белоснежный цвет свечения применяется в местах, где нужна концентрация внимания и точное восприятие деталей. Он отлично подойдет для складских и рабочих помещений, поликлиник и больниц.
Таковой цвет свечения не рекомендуется применять для подсветки спален, так как под ним будет тяжело расслабиться. Также холодный белоснежный не рекомендован для подсветки зеркал: при таком свете кожа будет смотреться противоестественно.
Подробнее о цветовой температуре и наставлениях по ее выбору можно прочесть тут.

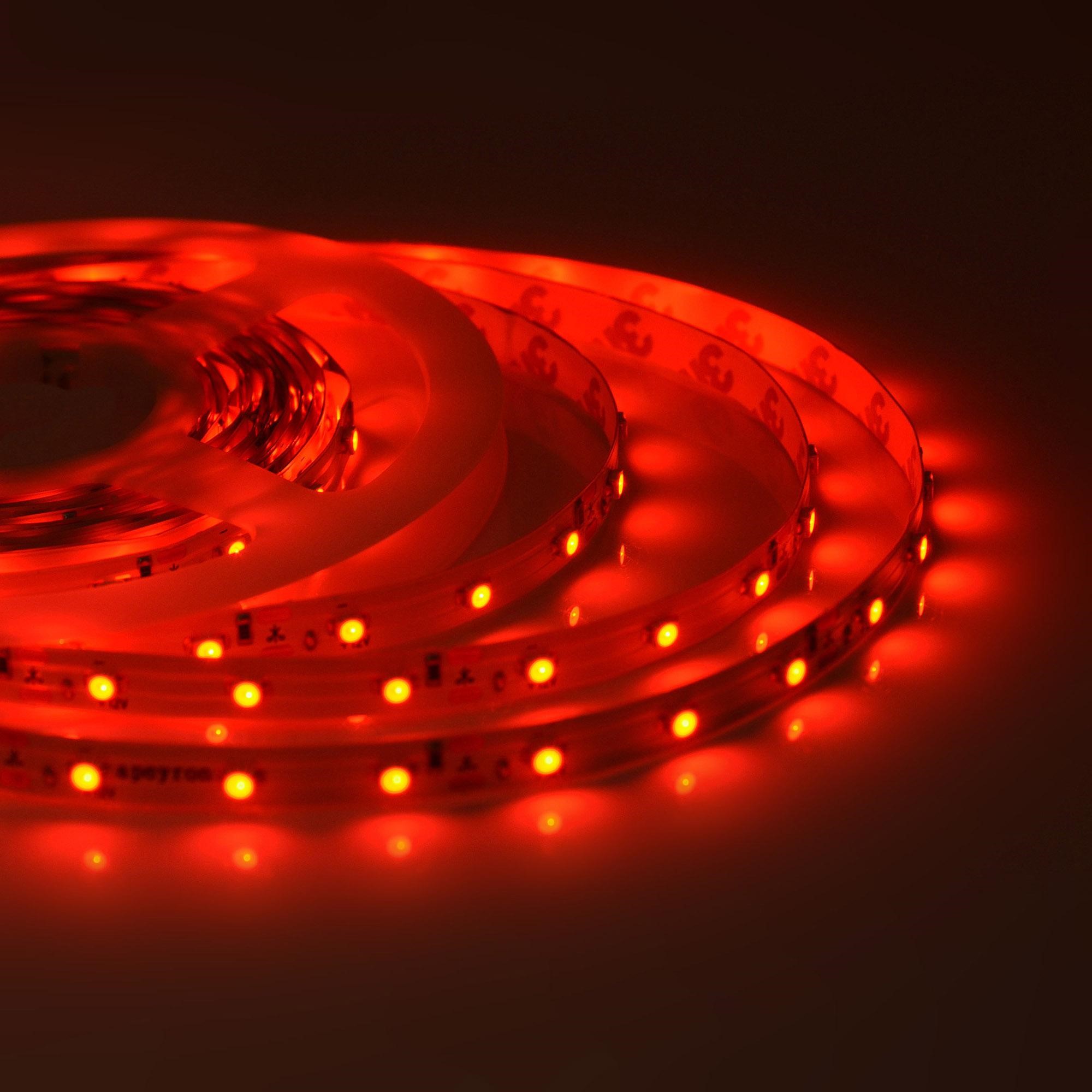

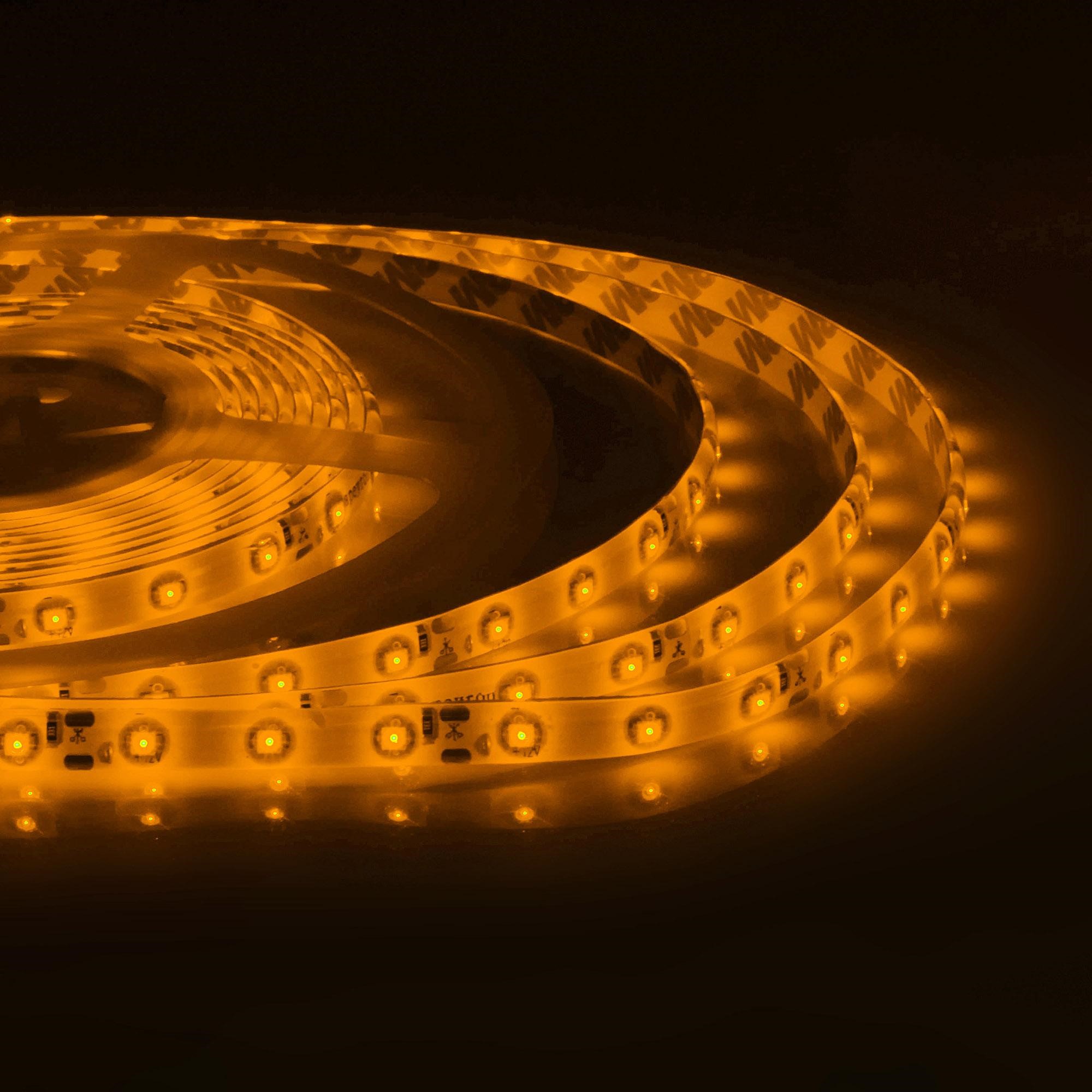

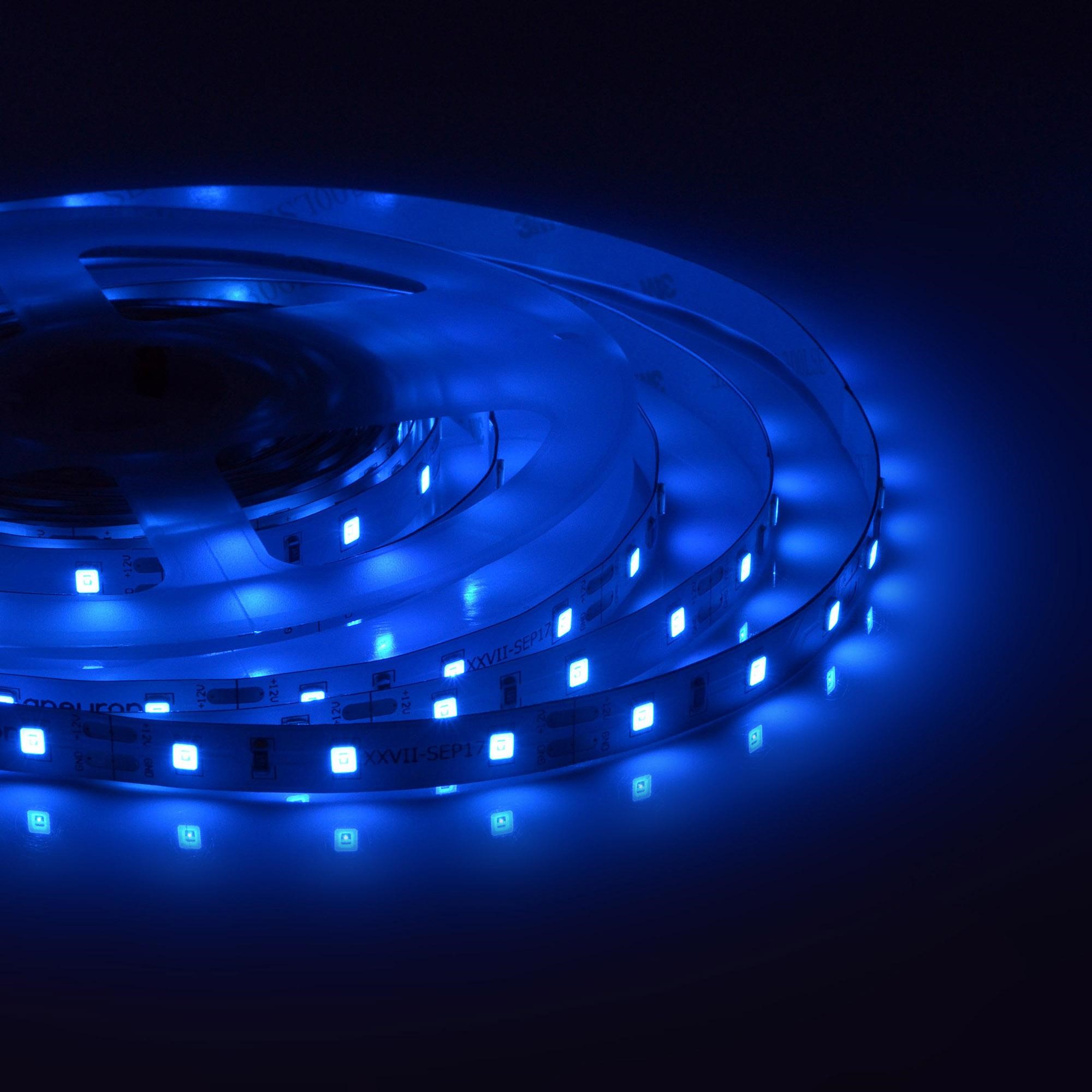

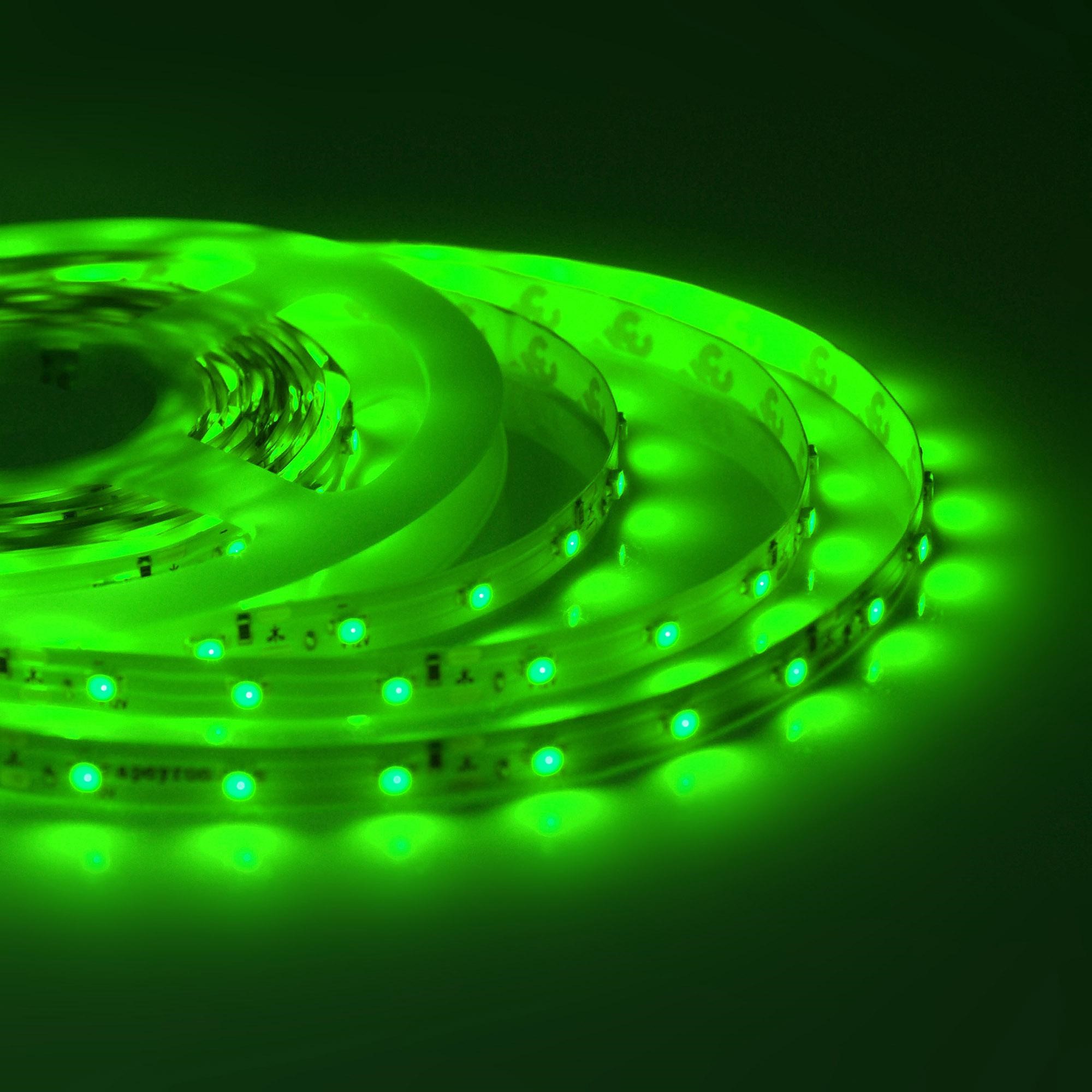

Синие, красные, зеленоватые, желтоватые, розовые цвета свечения светодиодной ленты также находят использование в дизайне интерьеров и мест публичного использования.
Светодиодная лента RGB
Кроме одноцветных лент, есть и разноцветные либо RGB-ленты, которые могут светиться хоть каким цветом. Как понятно из наименования, они состоят из светодиодов, которые содержат в себе три кристалла для 3-х главных цветов: R-красный, G-зеленый, B-синий.

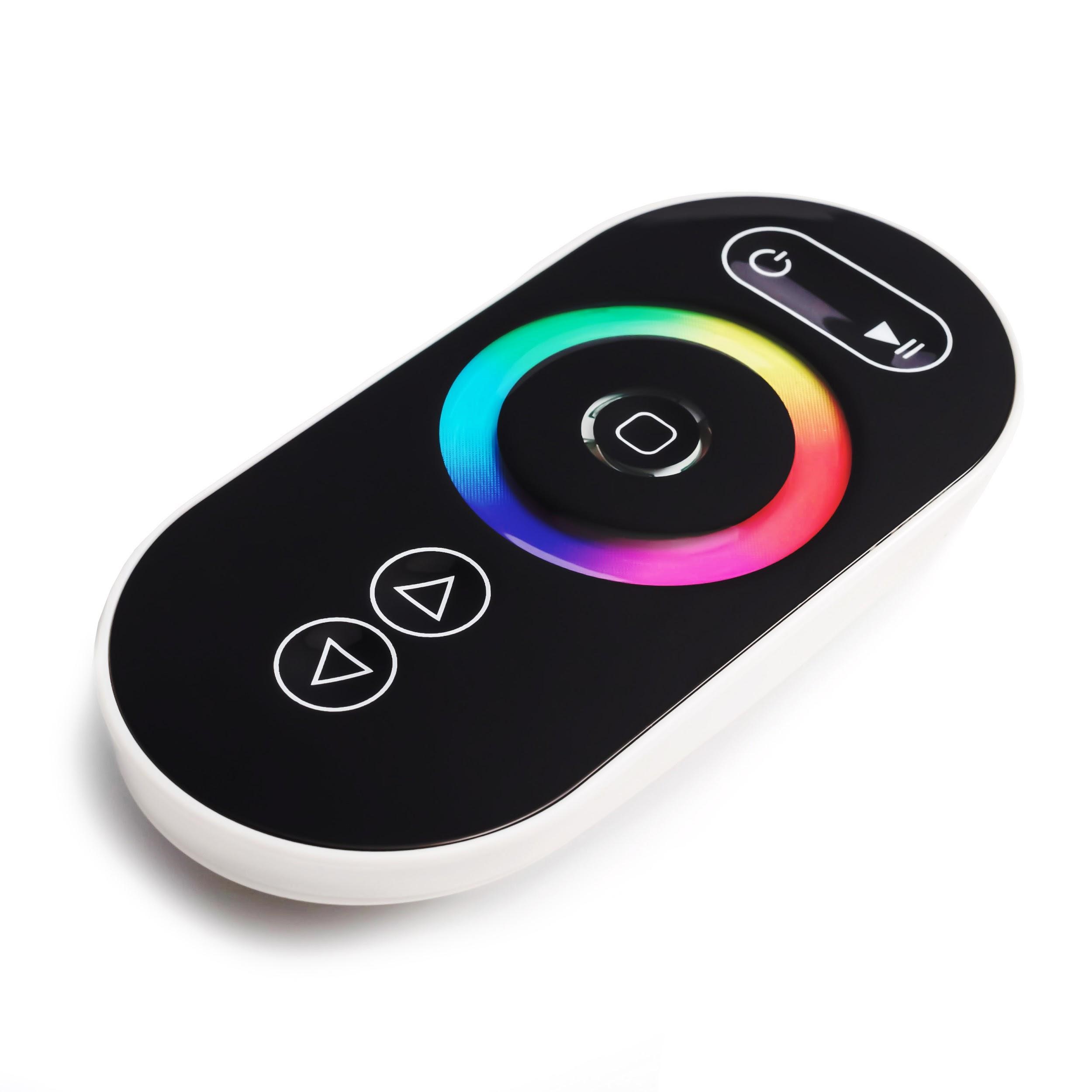

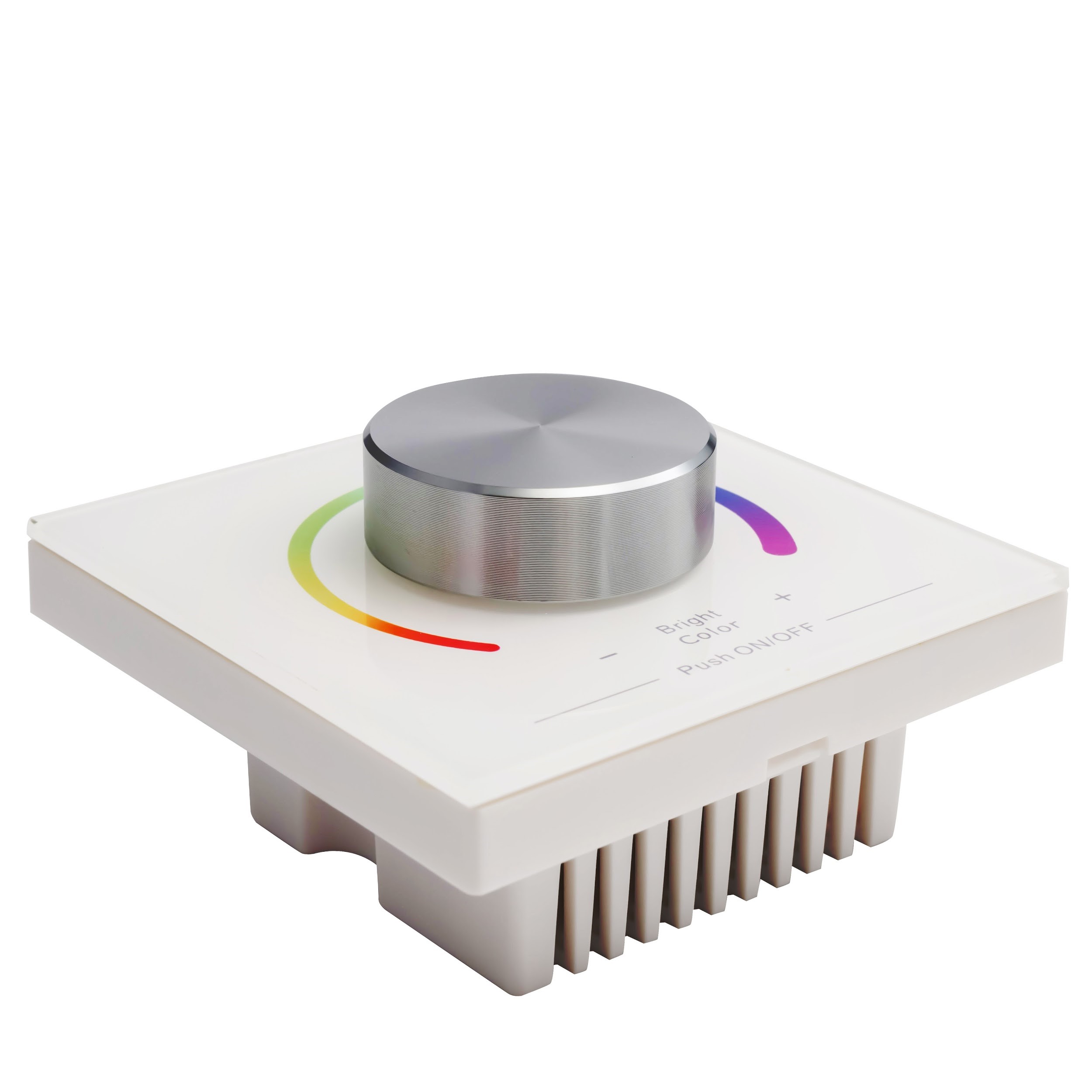

Разноцветные/RGB-ленты обширно применяются в интерьерной подсветке помещений. Для управления ими используются контроллеры — устройства, дозволяющие регулировать яркость и цвет свечения лент.
На данный момент на рынке также есть RGBW-ленты – в них к трем обыденным каналам R, G и B различного цвета добавлен один канал белоснежного света W (либо White) — белоснежный.
Класс защиты IP
Любая светодиодная лента соответствует определенному классу защиты, который указывается в согласовании с международными кодами защиты.
Код имеет вид "IP XX", где 1-ая X — это защита от пыли, а 2-ая X — защита от воды.
К примеру, IP 67 значит следующее:
6 – пыленепроницаемость
7 – влагозащита при краткосрочном погружении на глубину до 1 м
IP 20:
2 – защита от проникания жестких частиц размером более 12 мм
0 – нет защиты от воды
Светодиодные ленты класса IP 20 владеют малой защитой от пыли и "нулевой" защитой от воды. Они созданы для эксплуатации в сухих помещениях, и их нельзя применять во мокроватых помещениях, а тем паче на улице.
Высочайший класс защиты для светодиодных лент — это IP 65 и IP 67.

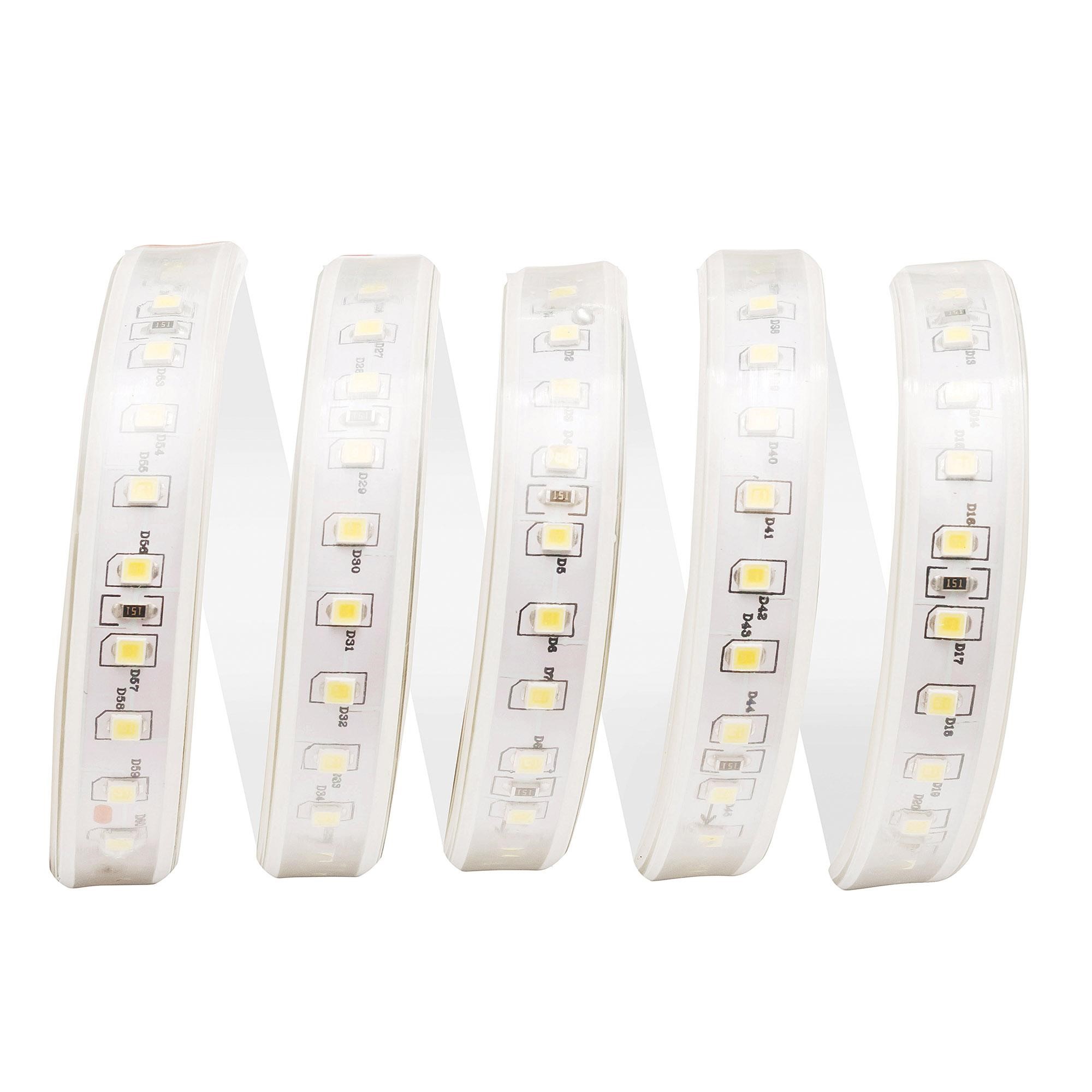

Лента IP 65 заливается силиконовым компаундом, что обеспечивает ей защиту от попадания пыли и воды. Ее можно применять во мокроватых помещениях и устанавливать на улице. Но следует учесть, что такая лента защищена исключительно в высшей части, и ее нельзя погружать в воду.
Ленты IP 67 имеют защиту в виде заливки силиконовым компаундом, дополнительно одеты в защитную силиконовую трубку. Такие ленты выдерживают погружение в воду до 1 метра, но менее чем на 30 минут.
В ассортименте Apeyron Electrics светодиодная лента со степенью пыле- и влагозащиты IP 67 представлена в 2-ух вариантах:
- с защитой в виде TPU геля, которым она покрыта с 4 сторон;
- светодиодная лента NANO, с более узким покрытием в виде пленки, так же с 4 сторон.
Подробнее о пыле- и влагозащите мы рассказываем в этой статье.
В следующей статье пошагово поведаем о том, как подключить ленту, как ее закрепить и какой избрать профиль. Также побеседуем с профессионалами о мерах предосторожности при проведении работ.
