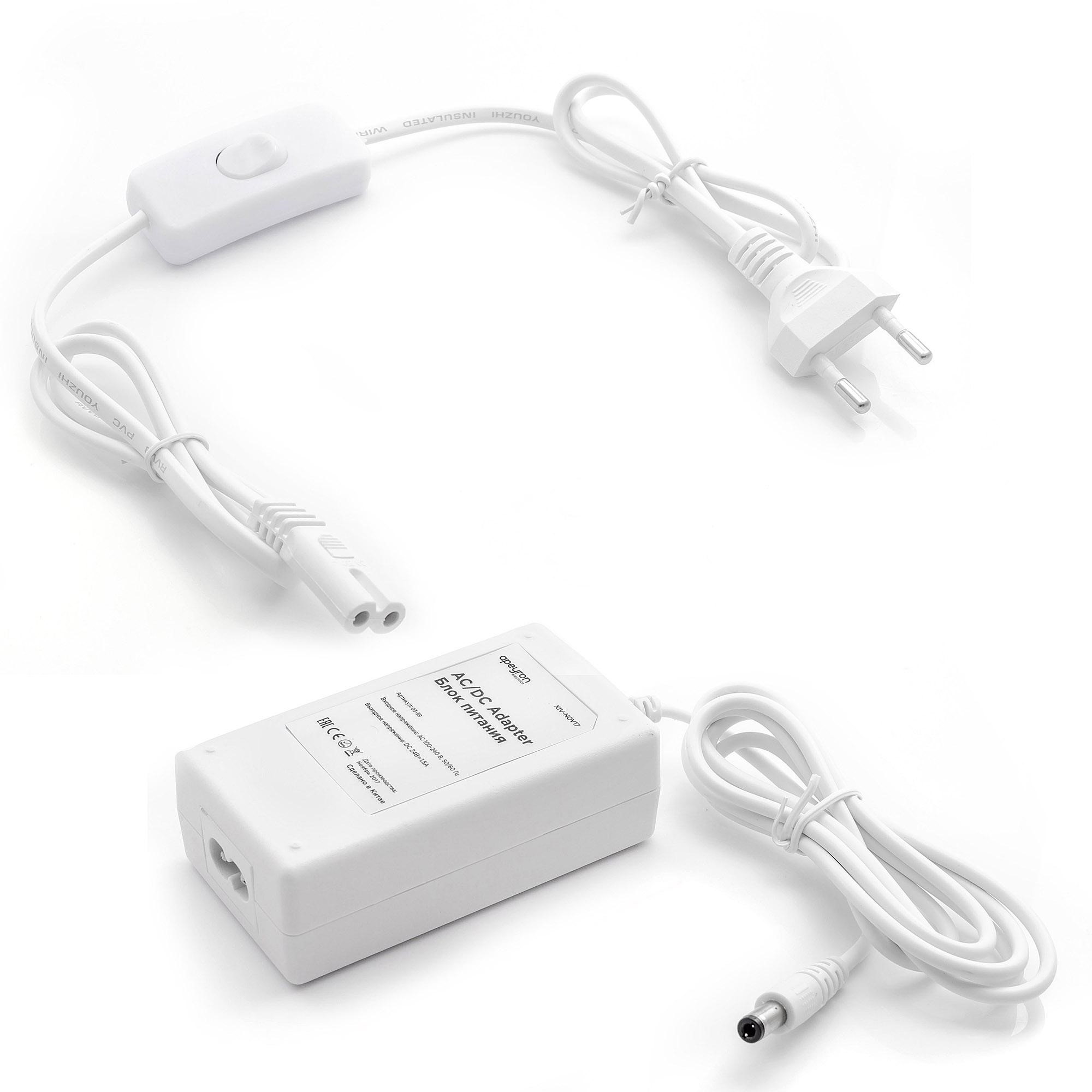

Импульсные блоки питания созданы для преобразования переменного напряжения, которое применяется в бытовой электросети (в квартирах, кабинетах и т.д.) в неизменное, которое нужно для работы светодиодных лент. Также импульсный блок питания понижает напряжение с 220В до 12В.
Но до того как выбирать блок питания для светодиодной ленты, необходимо обусловиться с ее типом, длиной и мощностью. О том, как верно избрать ленту, мы писали тут.
Если вы приостановили выбор на ленте с напряжением 12 либо 24В, то можно подбирать блок питания. И 1-ое, с чего необходимо начать, — найти его мощность, которая нужна в вашем случае.
Формула расчета мощности блока питания
Для правильного выбора блока питания применяют следующую формулу:
Потребляемая мощность с 1-го метра (Вт/м) * Нужная длина светодиодной ленты (м) + 20 % (припас по мощности) = Мощность блока питания (Вт).
Дополнительные 20% — это припас мощности, который нужен для обеспечения размеренной работы блока питания. Без припаса блок при полной нагрузке будет работать на наибольшей мощности, что приведет к его перегреванию и резвому выходу из строя. Если блок питания перегружен – срабатывает защита от перегрева. Это приводит к морганию светодиодной ленты, так как защита отключает подачу питания (дабы блок охладился до неопасной температуры).
Разберем все на определенном примере.
Светодиодная лента артикул 00-120. Лента светодиодная 12В, 8 Вт/м, SMD 2835, 60 д/м, IP20, 800 Лм/м, ширина подложки 8мм, цвет теплый белоснежный, требуемая длина — 2,5 метра.
Подставляем данные в формулу:
Потребляемая мощность — 8 Вт/м * Нужная длина — 2,5 м + 20 % (припас мощности) = 24 Вт. Из ближайших по мощности блоков питания избираем блок 25 Вт, арт. 03-02.
Степень защиты от пыли и воды
При выборе блока питания, как и при выборе самой ленты, учитывают класс пылевлагозащиты. Подробнее о классе IP защиты можно прочесть тут.
Нужно, дабы блок питания соответствовал не только лишь заявленной мощности светодиодной ленты, но и ее классу защиты от пыли и воды.

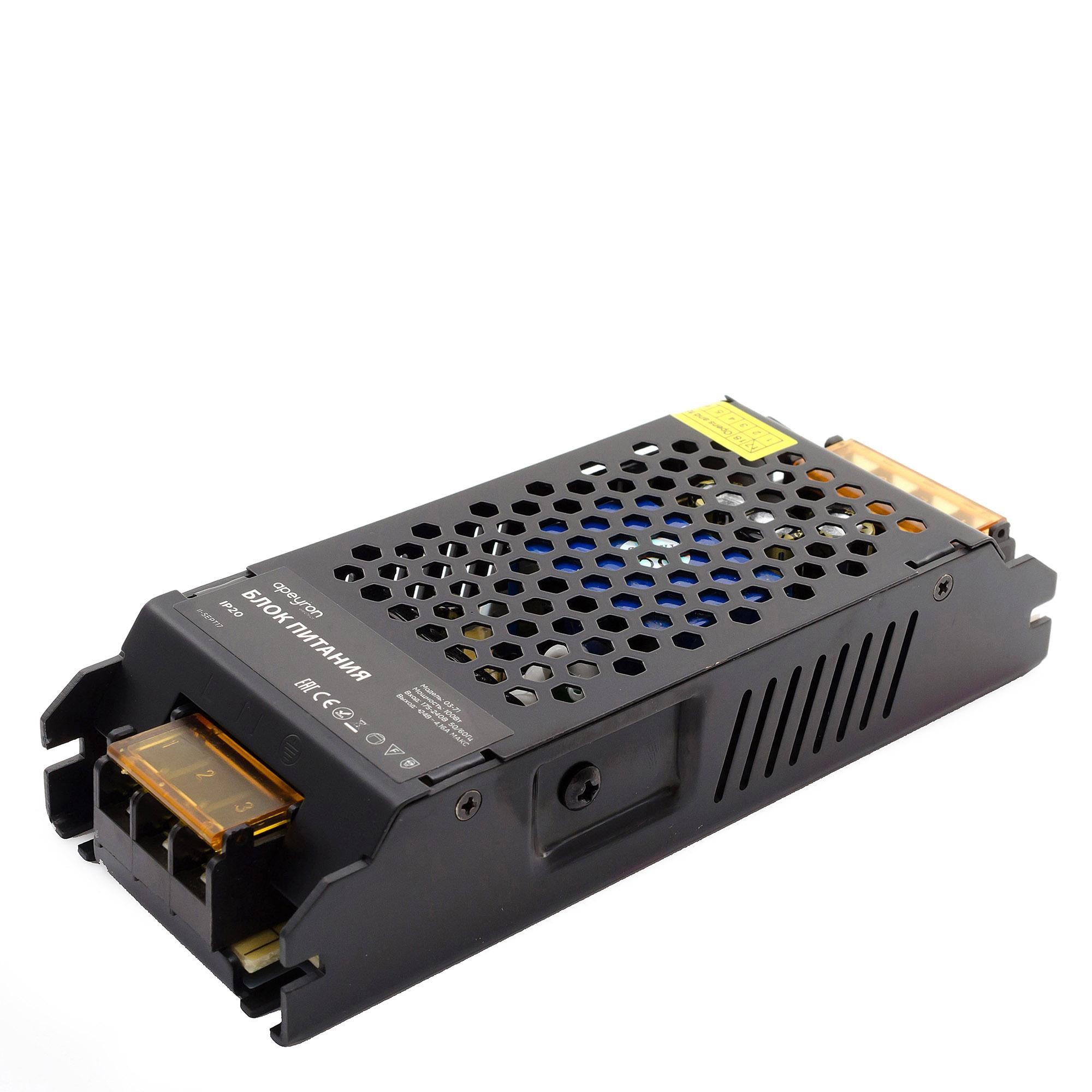

Для помещений с обычным сухим микроклиматом (к примеру, спальня) существует огромное количество стандартных блоков питания со степенью пылевлагозащиты IP20.
Корпус таких блоков изготовлен из алюминия, железа либо другого металла и имеет на высшей части отверстия для дополнительного остывания. Такие блоки питания только мало защищены от пыли либо других маленьких частиц и совершенно не защищены от воды.

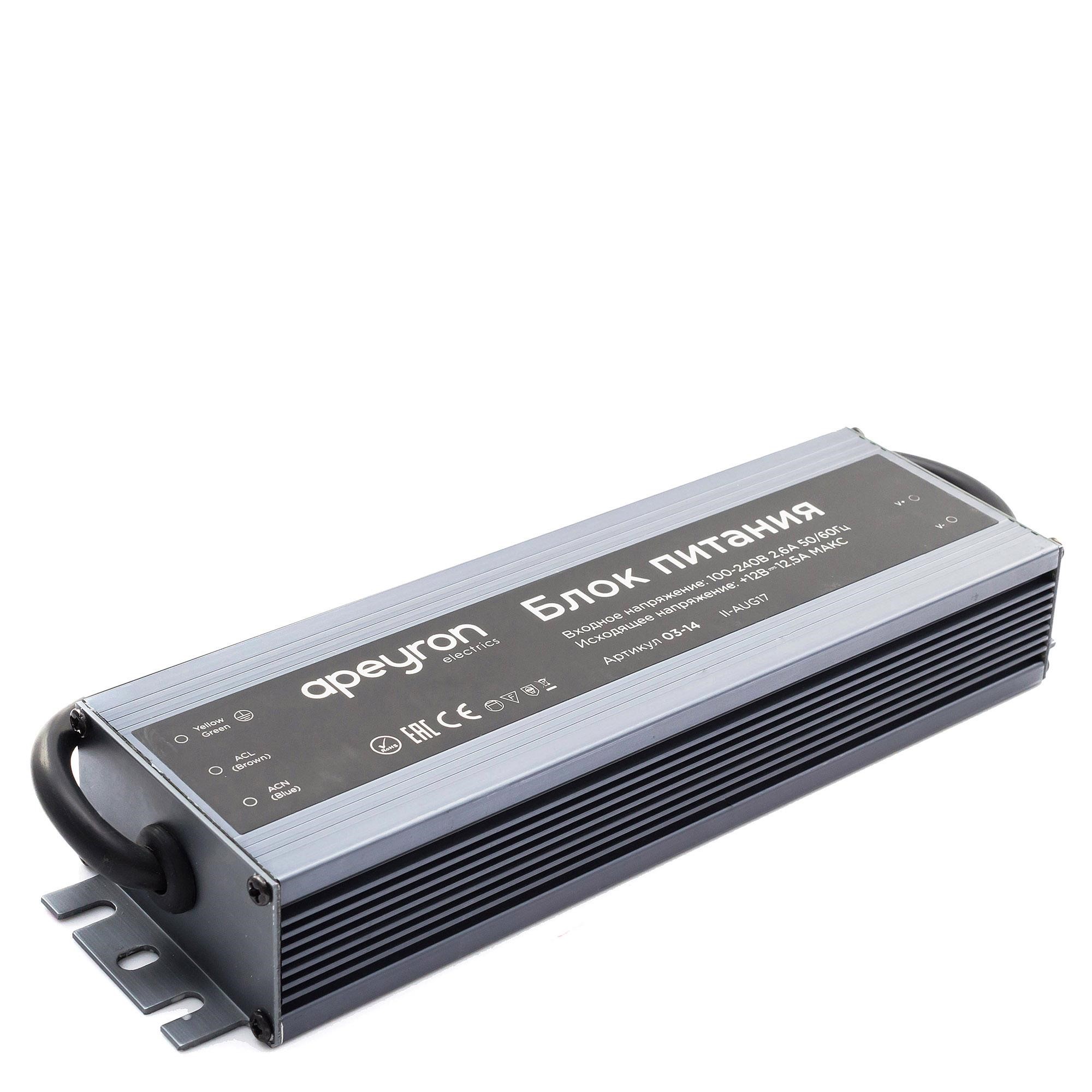

Для размещения в местах завышенной влажности, в производственных помещениях, также для внешнего размещения применяются герметичные блоки питания (класса IP65 и IP67). При всем этом идет речь не только лишь о ванной комнате, но и о кухне, где тоже нередко бывает высочайшая влажность.
Электрическая схема в таких блоках питания вполне залита водонепроницаемым компаундом, но их степень влагозащиты различается зависимо от класса.
IP65 – защищен от проникания воды, но без погружения.
IP67 – защищен от проникания воды, с возможностью краткосрочного погружения на глубину до 1 метра.
Направьте внимание: защита блока не защищает контакты, потому время от времени их нужно дополнительно герметизировать.
И еще одна принципиальная вещь — герметичные блоки залиты компаундом и имеют малую степень теплоотвода. Для наилучшего остывания, при подключении лент большой мощности и/либо применения блоков в закрытых местах, нужно использовать дополнительную принудительную вентиляцию наружными вентиляторами.
Один блок питания большой мощности либо несколько малой мощности
Есть практическая разница в использовании 1-го массивного либо нескольких маломощных блоков питания.
Несколько маломощных блоков питания
При подключении светодиодной ленты большой длины и большой мощности в обыденных помещениях, где нужна дополнительная звукоизоляция (спальные комнаты, комнаты отдыха и т.д.), рекомендуется применять несколько маломощных блоков питания.

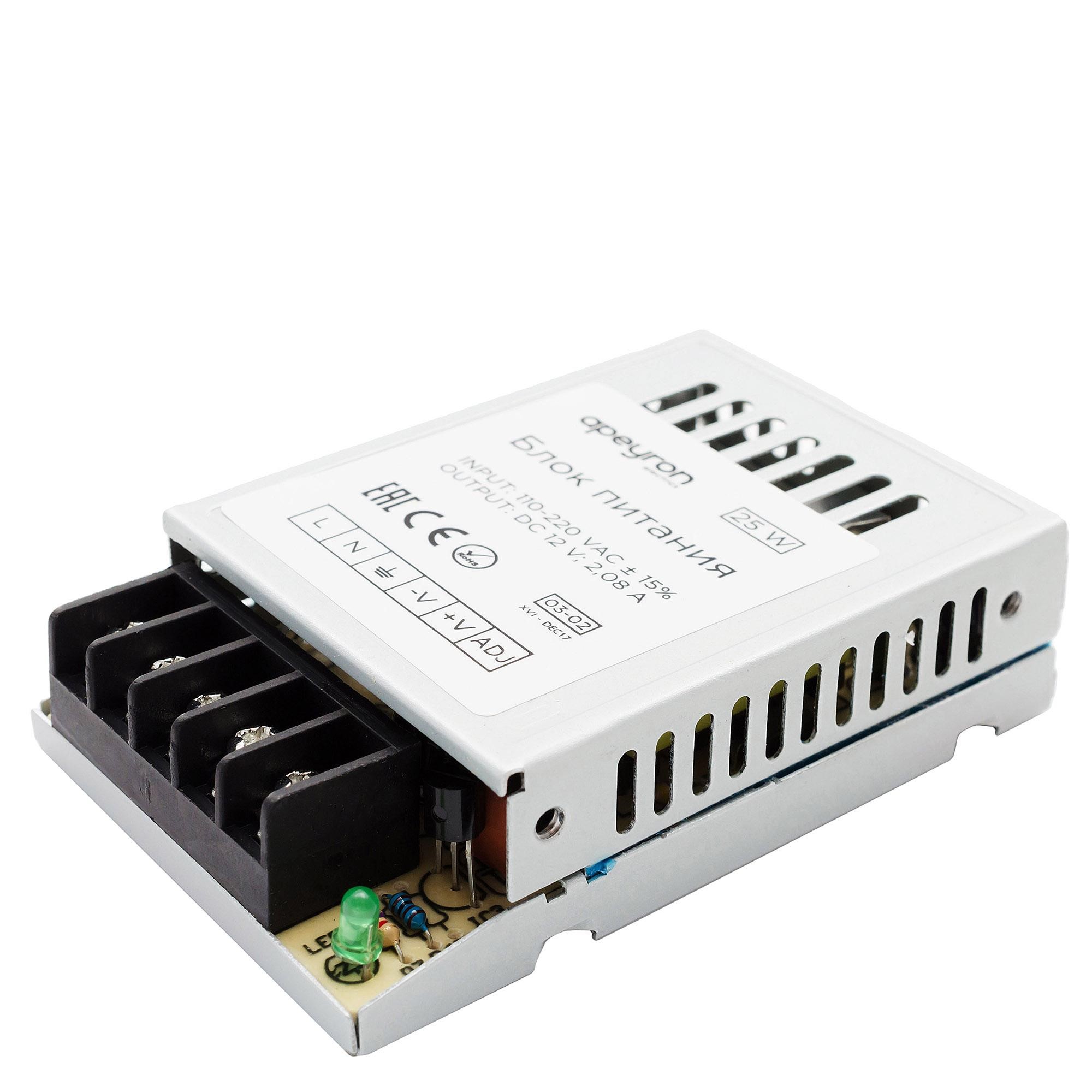

Такие блоки имеют малогабаритные размеры с возможностью размещения в маленьком пространстве. Их корпус позволяет создавать остывание без применения принудительной вентиляции. Но для наилучшего теплоотвода нужно предугадать дополнительное свободное место вокруг таких блоков (обычно довольно 20 см со всех боков).
Один мощнейший блок питания
Для подключения светодиодной ленты большой длины и большой мощности может применяться и один мощнейший блок питания.
Эти блоки питания применяют в местах, где есть место для установки блоков таких размеров, и существует общий шумовой фон (кабинеты, магазины и т.д.).
Для отвода выделяемого тепла в таких блоках нужна активная вентиляция: наружный либо интегрированный вентилятор (кулер), что может сделать ряд неудобств при эксплуатации в тихих помещениях (спальнях и местах отдыха).
Особенности установки блоков питания
При выборе блока нужно учесть его конструктивные и габаритные характеристики, такие как выполнение корпуса (стандартный тонкий и широкий либо длиннющий и узкий).
Также нужно обеспечить вентиляцию и соблюсти требования пожарной безопасности, предугадать возможность доступа при последующей эксплуатации и ограничить возможность случайного контакта деток с блоком.
Не рекомендуется устанавливать блоки питания вблизи с отопительными устройствами и оборудованием, вырабатывающим тепло (к примеру, комнатные батареи). Нельзя устанавливать блоки друг на друга. Малое расстояние между подключаемыми блоками питания должно составлять 20 см и поболее.
При выполнении этих обычных правил блоки питания для светодиодной ленты будут работать длительно и накрепко.
Особенности выбора и подключения блока питания к светодиодной ленте
Блок питания для светодиодной ленты – важный элемент для организации действенного освещения. Необходимо ознакомиться с принципом его работы и основными аспектами при выборе, также научиться верно присоединять устройство к светодиодной ленте. Об этих и других принципиальных моментах рассказывается в статье.
Общие требования к устройству
Светодиоды – действенные и надежные устройства. Производители гарантируют долгий эксплуатационный срок этих устройств – 50 тыщ часов и поболее. Означает, и блоки питания для них должны служить длительно и накрепко.
Главные требования, предъявляемые этим устройствам:
- Энергоэффективность. Создание светодиодов – это сначала внедрение энергосберегающих технологий. Для сохранения эффективности светодиодной системы освещения источники питания также должны владеть соответствующим КПД.
- Электромагнитная сопоставимость. Блок питания в светодиодном осветительном приборе – на самом деле, единственный источник электромагнитных помех. Зависимо от того, какими производственными параметрами он будет владеть, такими будут и характеристики общей электромагнитной сопоставимости осветительного прибора.
- Электробезопасность. Электрическая безопасность светодиодной системы освещения находится в полной зависимости от того, как неопасна тут конструкция блока питания, ведь он является единственным устройством, к которому подведена электросеть напряжением 220В. Устройство должно быть накрепко защищено от маленьких замыканий и перегрева.
- Поведение блока питания. На светотехнические характеристики светодиодных осветительных приборов оказывает влияние черта тока, проходящего через светодиод. Если он будет изменчивым во времени либо пульсирующим, означает, на высочайшее качество освещения не стоит рассчитывать.
Аспекты выбора
К выбору устройства необходимо относиться пристально, ориентируясь на надежных производителей. Дешевые, низкого свойства приборы могут в конечном итоге обойтись недешево и сделать задачи высокочастотными помехами, которые будут мешать работе другого оборудования.
При покупке принципиально знать суммарную мощность всех отрезков ленты (напряжение понятно – 12 вольт), точно избрать выполнение и вид системы остывания, также направить внимание на характеристики, приведенные ниже.
Способ преобразования напряжения
Этот параметр находится в зависимости от типа устройства:
- Трансформаторные блоки питания надежны и имеют ординарную схему. Трансформатор конвертирует 220 вольт в 12 на одной частоте. При помощи выпрямителя происходит перевоплощение синусоидного тока в прямой. Посреди недочетов: громоздкость и большой вес, значимые сырьевые расходы на производстве, слабенький КПД.
- Импульсные блоки питания лишены всех этих минусов. Они отличаются маленький ценой, практически 100% КПД, устойчивостью к колебаниям напряжения. Но такие блоки имеют более сложную схему, а сама конструкция при выходе из строя фактически не подлежит ремонту.
Охлаждающая система
Она бывает активной либо пассивной. В первом случае остывание происходит при помощи вентилятора, во 2-м избыточное тепло удаляется естественным образом.
Если мощность ленты маленькая, брать блок питания с вентилятором нецелесообразно. Он создаст излишний шум и востребует постоянного техобслуживания.
Выполнение
Блоки питания бывают:
- Открытыми (интерьерными). Для их монтажа более всего подходят сухие жилые, также отлично вентилируемые помещения.
- С закрытым корпусом. Обычно инсталлируются там, где в процессе использования происходят удары либо вибрации.
- С герметичным корпусом. В этом выполнении они применимы для критерий, где повышена влажность.
Верно подобранный тип устройства дозволит прирастить срок службы системы освещения.
Выходное напряжение
Светодиодная лента может иметь напряжение 12, 24, 36 вольт, управляемые SPI – 5 вольт. Данные свойства должны быть указаны на самом устройстве, также на упаковке. Вольтаж источника света и выходное напряжение БП должны соответствовать друг дружке.
В продаже имеются блоки питания, снабженные на выходе плавной регулировкой напряжения. Они эффективны, когда в длинноватых проводах нужен компенсатор напряжения либо необычный вольтаж. Если необходимо запитать источники, имеющие разный вольтаж, наилучшим выбором будет покупка блока питания, который оборудован комплексом каналом, любой из них выдающий различное напряжение.
Мощность
Ее определяют по вольтажу и длине 1 метра (характеристики следует множить). Вольтаж можно отыскать на упаковке, а длину подбирает юзер. Для обычного функционирования ленты приобретенные характеристики необходимо прирастить в среднем на 40% – это и будет припасом мощности.
Разглядим на примере. Для каждого метра светодиодной ленты нужны 15 Вт. Для организации подсветки нужна 3 метра ленты. Рассчитываем мощность обычным умножением и получаем 45 Вт. Добавив припаса, получим 58,5 Вт. (45х1,3). При отсутствии БП конкретно с таковой мощностью избираем более близкий к этому показателю вариант.
Бывает, что на упаковке указывают только силу тока. Мощность в таком случае определяется методом умножения вольт на амперы.
Дополнительные функции
Блоки питания на 12 вольт бывают:
- обыкновенными (в главном для питания);
- оборудованы таймером;
- обустроены интегрированным диммером;

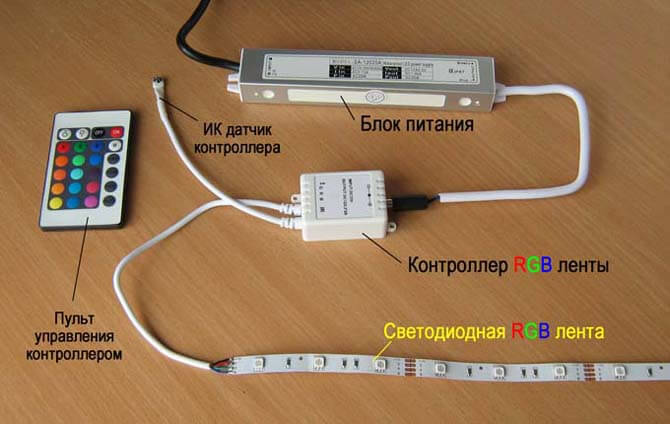

- с контроллером (лента RGB);
- с системой для ДУ;
- с диммером и ДУ.
Чем больше дополнительных функций, тем выше цена устройства.
Виды блоков питания для светодиодных лент

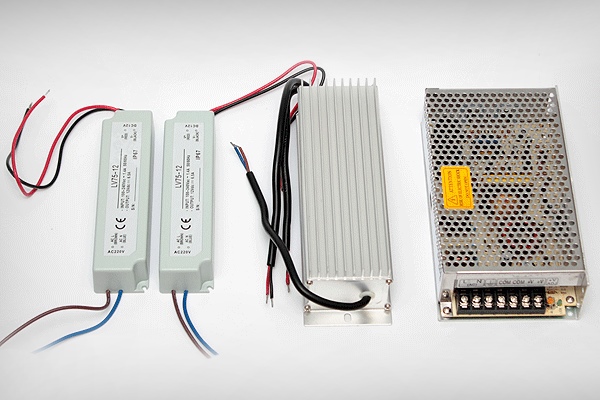

Потребителю предлагается широкий выбор готовых к эксплуатации устройств в разных вариациях. Они различаются зависимо от применяемого материала и уровня защиты от осадков.
Негерметичные
Дешевые, на 12 В, но более пользующиеся популярностью БП. Предусмотрены они, обычно, для установки исключительно в закрытых помещениях и автотранспорте. Числятся более подходящими для монтажа на навесных потолках.
Мощность у таких блоков питания низкая – в границах 75 Вт. В связи с этим в помещении часто нужна устанавливать несколько блоков питания.
Минусом данных устройств является нехорошая защищенность от воды и пыли, к тому же они не очень презентабельны снаружи.

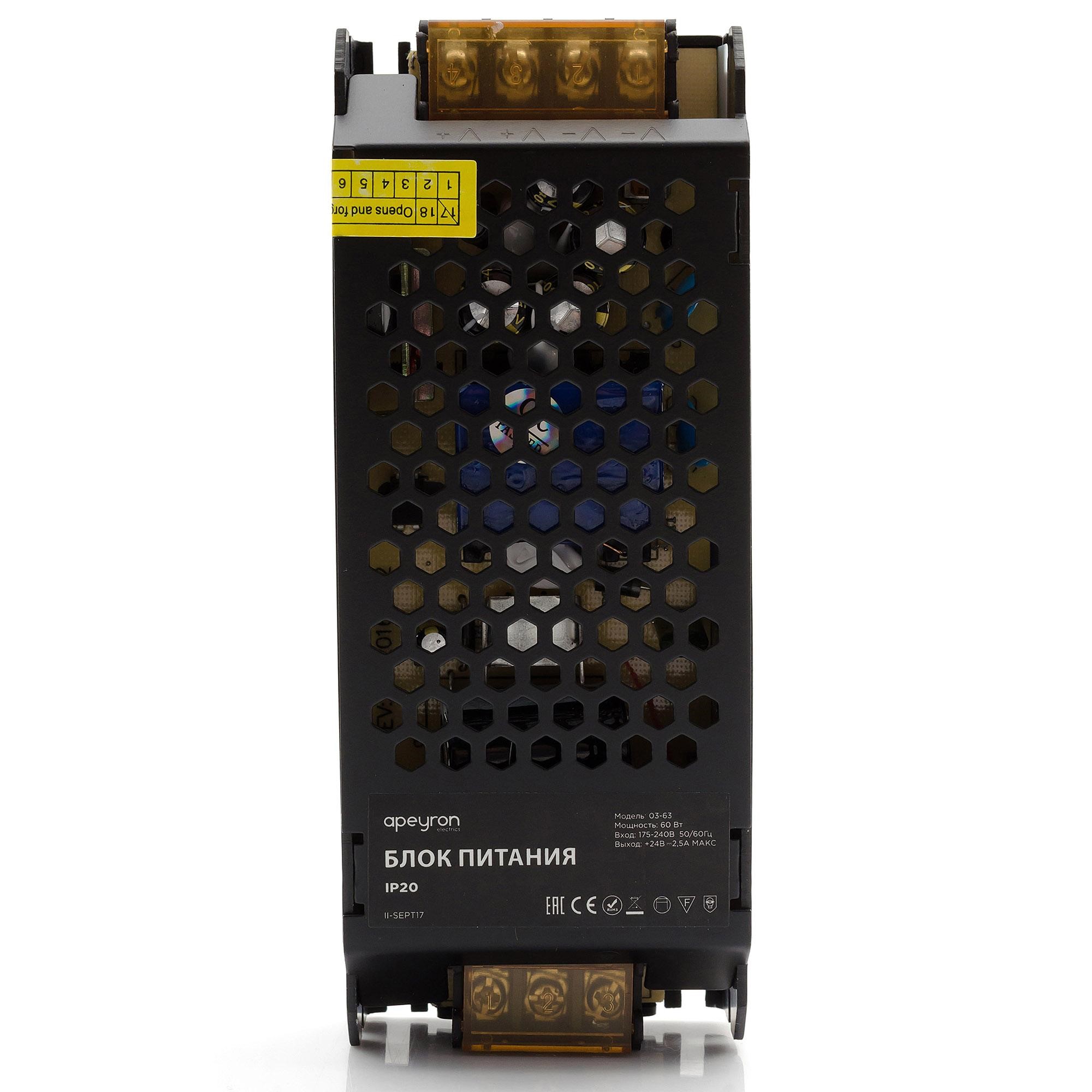

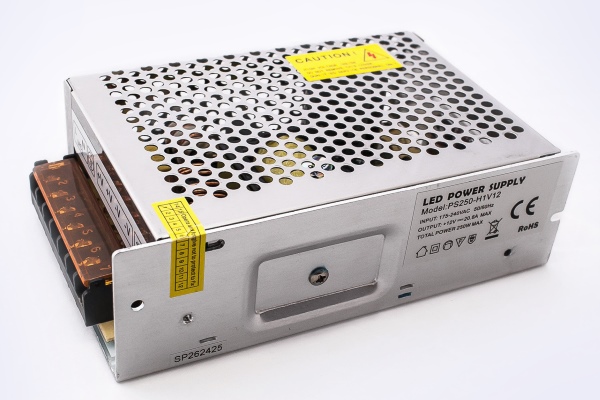

Негерметичный блок питания для светодиодных лент со степенью защиты IP20

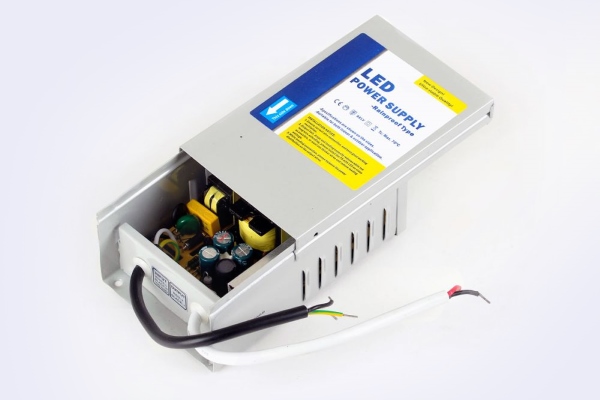

Герметичные
Отлично подходят для работы на открытом воздухе, не страшатся завышенной влажности и других неблагоприятных критерий. Данные приборы отлично отводят тепло.
Корпус отлично герметизирован, что обеспечивается дюралевым либо пластмассовым материалом. В помещениях с высочайшим конденсатом в большинстве случаев применяется металл, владеющий большей прочностью и надежностью, отлично отводящий тепло. Такие устройства весят больше, что является их главным недочетом.

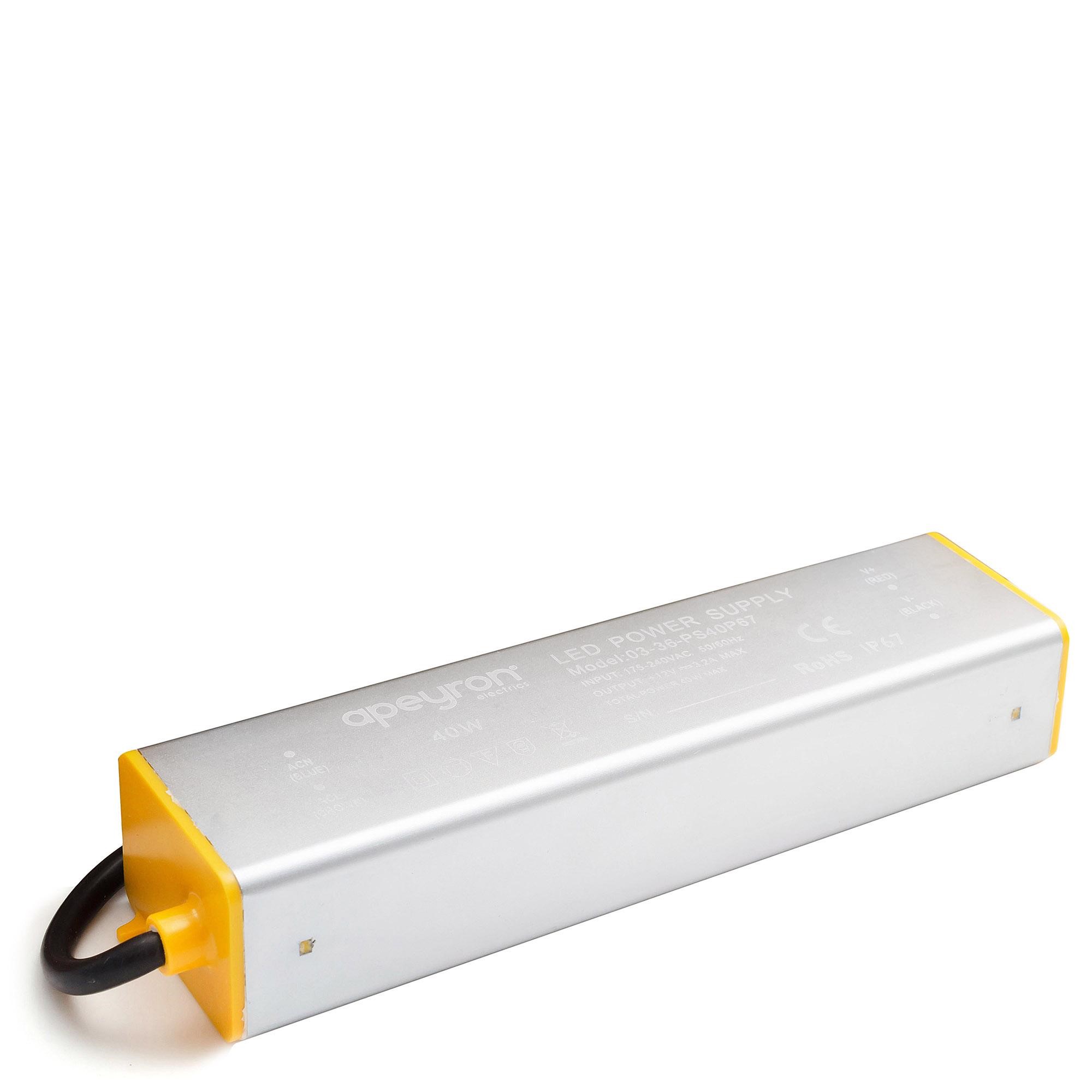

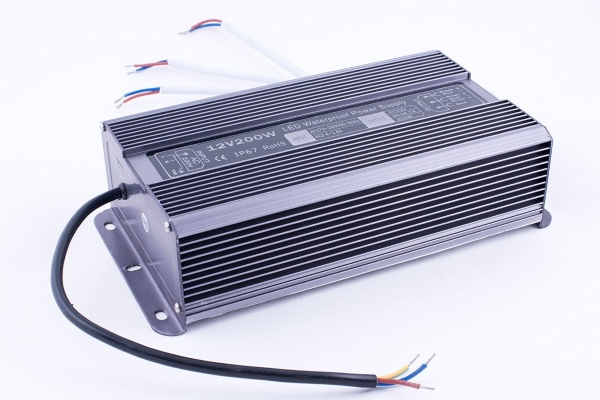

Гидрозащищенный блок питания IP67 для светодиодных лент
При монтаже освещения фасада идеальнее всего брать блоки питания в корпусе из металла.
Пластмассовый корпус более малогабаритен, привлекателен снаружи, не много весит. Но он обладает и существенными недочетами: плохо отводит тепло, ограничен мощностью – не выше 100 Вт, стоит дороже.
Полугерметичные
Более универсальны и могут устанавливаться как снутри помещений, так и снаружи. Характеризуются степенью защиты IP54. Нередко применяются для монтажа светодиодного освещения под навесами и на кухнях.
Полугерметичный блок питания для LED-лент со степенью защиты IP54

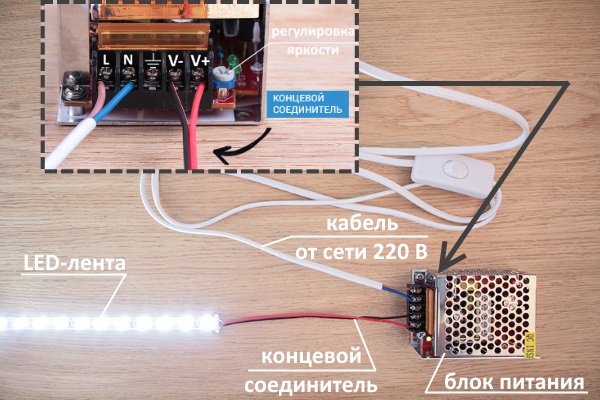

Подключение светодиодной ленты к блоку питания
Процедура состоит из решения 3-х главных пт:
- определение полярности;
- подбор сечения проводки;
- выбор схемы.
Разглядим их подробнее, дабы все выполнить стремительно и без особенных заморочек.
Полярность подключения
Хоть какой 12-вольтовой блок питания оснащен клеммами, которые имеют обратные знаки «+» и «–». Когда клеммы заменяются проводами, их отмечают различным цветом. В большинстве собственном плюсу соответствует красный провод, а вот минус может быть окрашен синим либо черным цветом. Таким же образом помечаются провода светодиодной ленты. Подключать необходимо соответственно: плюс – к плюсу, минус – к минусу.
Выбор сечения провода
Отличительной особенностью светодиодных лент является их относительно высочайшая мощность при низком напряжении. Конкретно с этим связана необходимость в большенном токе. Например, если для лампы накаливания 70 Вт нужен ток 300 мА, то для светодиодной ленты, имеющей такую же мощность, будет нужно 7 А.
При подключении светодиодной ленты необходимо трепетно отнестись к подбору сечения проводки.
Неверно считать, что сечение непременно должно быть таким же, как у проводов, выходящих из блока питания. Это приводит к резвой поломке осветительного устройства.
Дабы подключить ленту к БП, полностью подойдет провод сечением 1,5 кв. мм, так как мощность употребления у светодиодных ленты сравнимо маленькая.
Выбор схемы включения
Дабы верно его выполнить, необходимо учесть длину и тип светодиодной ленты. Для последовательного соединения к боку питания подходят мелкие полосы (максимум 5 метров длиной). Плюс светодиодного устройства присоединяем к плюсу блока питания, а минус – к минусу. Если у вас RGB-лента, то следует установить контроллер между лентой и блоком питания.
По мере надобности подключения нескольких светодиодных полос, общая длина которых больше 5 метров, используют параллельную схему. Присоединяют отрезки к блоку питания, но соединять вместе их не надо. RGB нужен для обычного функционирования 1 контроллера на 10-метровую ленту. Если мощность позволяет, к одному блоку на 12 В может быть подключение 2-ух контроллеров. Тщательно о правильном подключении светодиодных лент рассказывается в этой статье.
Смотрите видео, в каком рассказывается, как верно подключить блок питания к светодиодной ленте:
Отличие блока питания от драйвера для светодиодов
Обычно, при помощи обыденного БП на выходе обеспечивается неизменное стабилизированное напряжение, на которое не оказывают влияние скачки входного сетевого напряжения и перепады тока употребления.
Электропитание светодиодов почти всегда производит блок, который обеспечивает неизменный ток на выходе. Именуется он драйвером. Потому будет правильным обозначить:
- источником стабилизированного тока – драйвер;
- источником неизменного напряжения – блок питания.
При использовании драйвера отпадает необходимость в снижении напряжения, так как не появляется угрозы, что светодиоды выйдут из строя, потому их питание может осуществляться на полную мощность. Когда применяется блок питания для светодиодов и осветительных приборов, то некоторый процент мощности израсходуется в процессе нагревания ограничивающих резисторов.
Питание светодиодов от драйверов наращивает время их службы, так как в данном случае не происходит превышения тока выше максимально допустимого.
Для драйвера следует подбирать светодиоды в подходящем количестве и с требуемой мощностью, так как он является элементом, специально созданным для определенного тока и мощности. Если для обыденного БП подходят разные потребители, то использование драйвера ограничено светодиодами. В большинстве случаев их применяют в тех случаях, когда:
- схема без резисторов (например, на отдельных диодиках);
- не нужна периодическое отключение от них части светодиодов;
- есть возможность без помощи других высчитать требуемое количество светодиодов и драйвера.
Блоки питания в большинстве случаев применяются, когда есть светодиоды с встроенными резисторами, также, если нужна периодическое отключение части светодиодов.
Рассмотренные в статье аспекты выбора блока питания для светодиодной ленты позволят верно обусловиться с необходимым устройством, а советы по его подключению очень облегчат эту функцию и сделают ее вероятной без вербования профессионалов.
