Светодиодная лента 12 вольт подключение

Спальня, кухня, гостиная, барная стойка, фасады домов, деревья… подсветка светодиодной лентой есть фактически всюду! Таковой вид освещения имеет массу преимуществ: экономичность, доступность, долговечность и многие другие свойства, о которых вы сможете более тщательно почитать в статье: Достоинства светодиодного освещения.

Содержание

В связи с широким диапазоном использования и большой популярностью самый нередкий вопрос наших клиентов: «Как подключить светодиодную ленту?» Об этом мы поведаем в нашей статье.

1. Выбор рабочего напряжения ленты и блока питания: 12, 24 либо 220V

Перед тем, как начать подключение светодиодной ленты, давайте разберемся, какая у вас диодная лента: 12, 24 либо 220В. Конкретно от этого принципно различается установка светодиодной ленты.

Если вы находитесь на стадии выбора подсветки, советуем почитать статью о том как избрать диодную ленту, которая поможет для вас обусловиться с покупкой.

Для сухих вентилируемых комнат мы советуем приостановить свой выбор на лед ленте 12 либо 24В. В ванную и другие помещения с риском попадания воды отлично подойдет лента лед 12 вольт в силиконе. А для улиц идеальный вариант, это светодиодная лента 220В в силиконе со степенью защиты IP67.

Исходя из убеждений цены, главным моментом является наличие блока питания для лент с напряжением, хорошим от 220. Но цена блока питания от 60 грн, так что, это не сильно удорожает ее набор.

2. Главные схемы подключения диодных лент на 12/24/220 вольт

Если вы не понимаете, как подключить светодиодную ленту 12 либо 24В к 220, для вас нужен блок питания (трансформатор + выпрямитель) для светодиодной ленты. Конкретно блок питания преобразовывает переменный ток в неизменный, и понижает напряжение с 220 до рабочего: 12 вольт.

Нередко люди спрашивают "можно ли подключить лед ленту 12 вольт без блока питания?" Ответ: нет, Ваша лента однозначно работать не будет, более того, есть большой риск ее попортить.

В свою очередь, для светодиодной ленты на 220В блок питания не нужна. Нужен только выпрямитель. Его размеры не превосходят габариты спичечного коробка.

Это основное различие между лентами.

2.1 Схемы подключения 12/24 в

Определившись с выбором ленты и блока питания подходящей мощности, разберемся с тем, как подключить светодиодную ленту к бытовой сети и что для этого необходимо.

Если лень читать, можно поглядеть маленькое видео:

Итак, при подключении будьте внимательны, не забудьте за ранее отключить блок питания от сети 220В. Так же не следует путать разъемы для ленты и кабеля, и полярность.

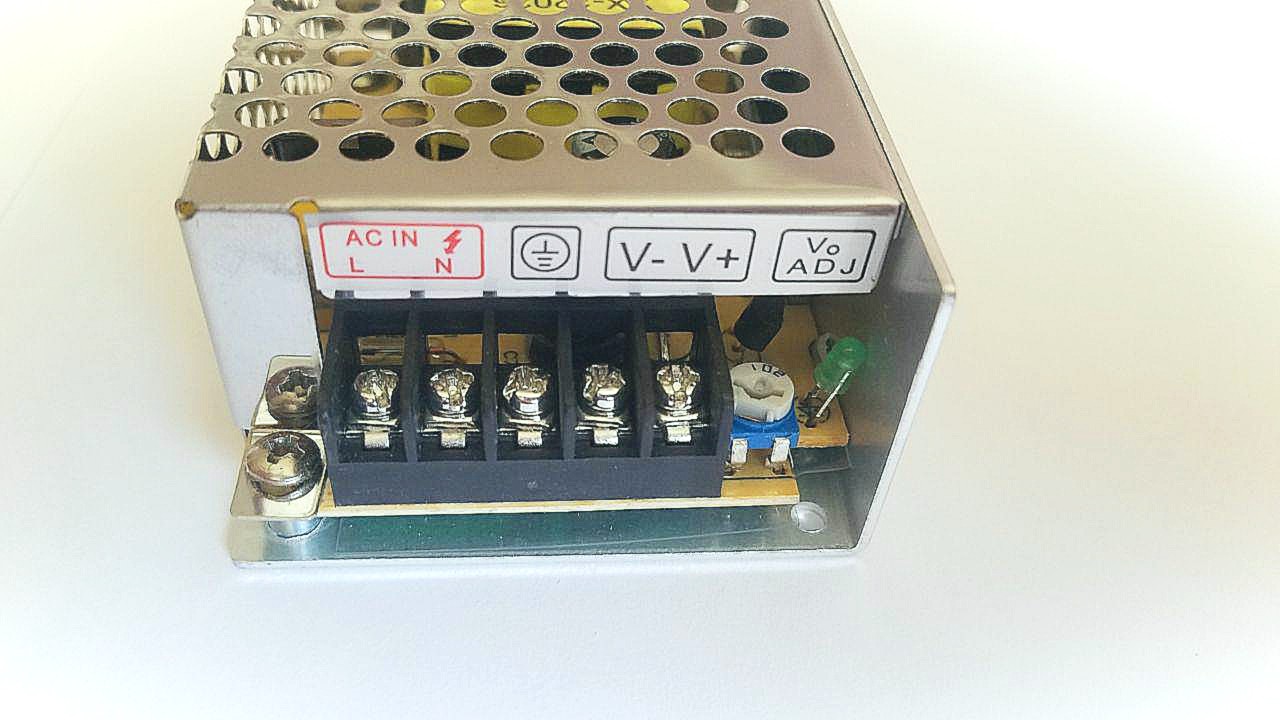

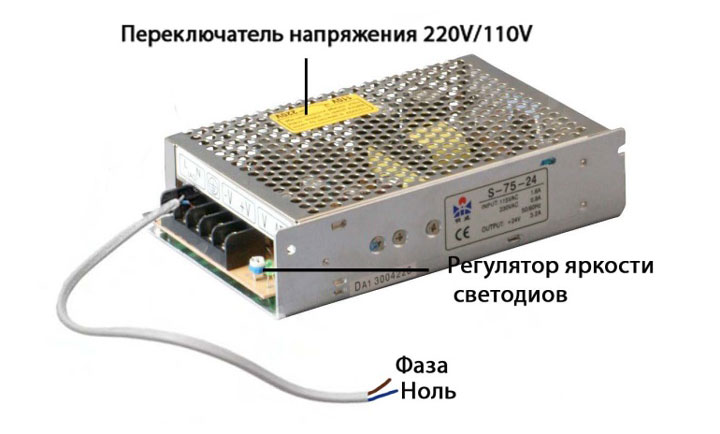

"AC IN": "L" — Фаза; "N" — Нейтраль; "Земля"; DC OUT: "V-" — контакт "-" для ленты; "V+" — контакт "+" для ленты; "Vo ADJ" — настройка выходного напряжения (для диммирования).

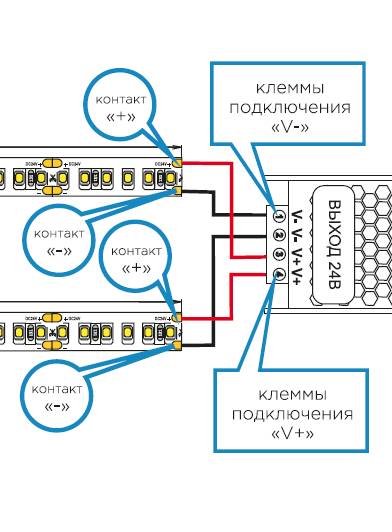

1-й метод подключения ленты к блоку питания с одной стороны. Такое подключение подходит для маленьких отрезков светодиодной ленты, менее 3-5 метров. Если подключать выше 5 м ленты 12 либо 24В яркость свечения ленты поближе к источнику питания и на конце отрезка будет различаться.

Это происходит из-за утрат в проводниках ленты. Если подключать выше 5 метров ленты последовательно, это приведет к перегреву дорожек первой ленты, а последняя будет светить меркло и не будет соответствовать заявленной мощности.

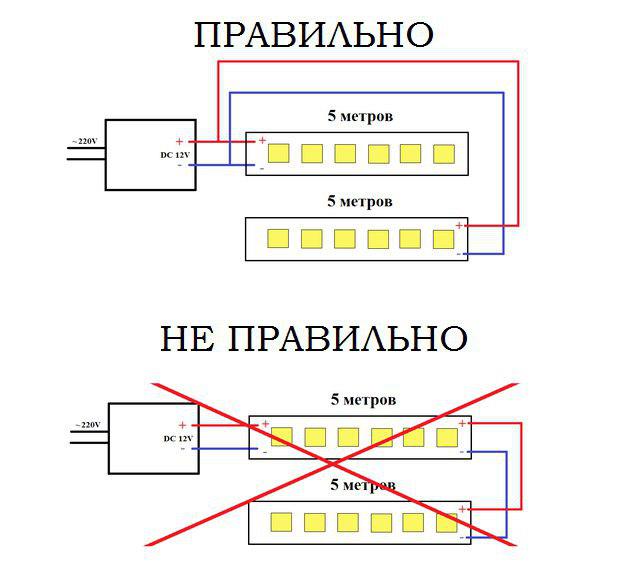

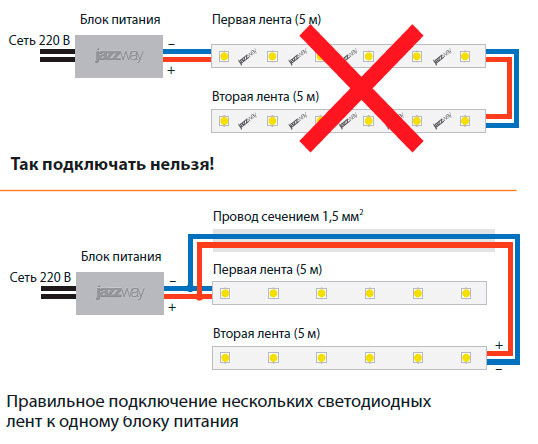

Мы, в свою очередь, предлагаем подключать светодиодную ленту 2-м методом – параллельно.

Тогда мощность ленты будет распределяться умеренно по всей ее длине, стопроцентно соответствуя заявленному номиналу.

Этот метод очень выручает, когда необходимо выполнить подсветку по периметру, к примеру подсветка потолка. Нет необходимости устанавливать несколько блоков питания и коммутировать их между собой.

Подключение ленты от блока питания должно осуществляться проводом с поперечником сечения более 1,5мм2. Это связано с тем, что проводник наименьшего сечения имеет более высочайшее сопротивление, что также довольно осязаемо оказывает влияние на свечение ленты и на безопасность всей системы освещения.

2.2. Схемы подключения 220 в

Для подключения ленты на 220в для вас также следует соблюдать технику безопасности и быть максимально усмотрительным с высочайшим напряжением. На 1й конец ленты на 220В одевается особая заглушка, к 2-ой части ленты подключается особый кабель питания, который конкретно врубается в сеть. Он уже обустроен выпрямителем и не может быть заменен обыкновенными проводами. Если подключить ленту без выпрямителя она будет мигать с частотой сети (50гц).

3. Как соединить ленты между собой и как подключить ленту к блоку питания

Обычно, светодиодная лента 12 и 24В продается бобинами по 5 метров. С каждой стороны выведено 2 провода (- и +) и 4 провода для цветной ленты RGB. Если вы желаете подключить выше 5 метров (руководствуясь правилами из п.2.1) соединить ленты между собой можно при помощи специального коннектора (соединителя) либо спаяв ленты между собой в местах разрыва. Их отыскать на поверхности ленты не составит труда, они обычно отмечены значком «ножницы». К блоку питания лента подключается методом прикручивания контактов болтами на клеммах блока питания.

4. Установка ленты в помещении

При установке светодиодной ленты в помещении не следует упускать из вида верный метод монтажа.

Во время работы любые источники света источают тепло, и диоды не исключение. Потому мы советуем вклеивать лед ленту в дюралевый анодированный профиль, который будет служить теплоотводом и защитит вашу ленту от перегрева, что продлит срок ее эксплуатации в пару раз.

Если вы желаете достигнуть растерянного света от ленты и закрыть ее от вероятного попадания пыли, грязищи либо жира (если светодиодная подсветка стоит на кухне), используйте матовый либо прозрачный пластмассовый рассеиватель.

Бывают ситуации, когда установка профиля не вероятна. В таких ситуациях стоит применять железный скотч либо другие виды теплопроводников как базу для поклейки. Это продлит службу данного источника света.

Что касается лент в силиконовой оболочке, они еще более нуждаются в высококачественном теплоотводе, т.к. оболочка препятствует рассеиванию тепла от светодиодов.

5. Заключение

Подключение лед ленты намного проще, чем может показаться с первого взора. С этой задачей может совладать даже не специалист. Все, что для этого необходимо – высококачественная светодиодная лента, блоки питания, надлежащие собственному номиналу и сопутствующие продукты, облегчающие ее установка и предстоящее внедрение.

Все нужное для подсветки вы сможете отыскать на нашем веб-сайте: светодиодная лента 12,24 и 220 вольт разной мощности, температуры и цвета свечения в качестве эталон, эталон+ и премиум. Блоки питания в перфорированном, герметичном и малогабаритном корпусе от 15 до 400 вт, метровый и 2х метровый профиль различного типа установки и другие сопутствующие продукты. Если у вас появились вопросы, спецы веб магазина Led-One с радостью ответят на них и окажут помощь в выборе осветительной продукции.

28,00 грн Подробнее Светодиодная лента Led-One Standart 2835-60 IP20 голубая

17,00 грн Подробнее Блок питания Led-One 100W 10А герметичный

Как подключить ленту 12В/24В к блоку питания

Есть несколько обстоятельств отсутствия свечения, неравномерного свечения ленты либо вообщем выхода светодиодной подсветки из строя. И основная причина — это неверное подключение и установка ленты с ошибками. В нашей статье разглядим, как верно подключить ленту 12В либо 24В к блоку питания (подробнее о блоках питания читайте тут).

Внимание!
Подключение светодиодных лент к блоку питания нужно проводить при выключенном напряжении сети 220В.

Определяем полярность контактов

Для начала узнайте питающее напряжение светодиодной ленты. На всем протяжении ленты указывается её питающее напряжение (12В либо 24В), также обозначается полярность контактов.

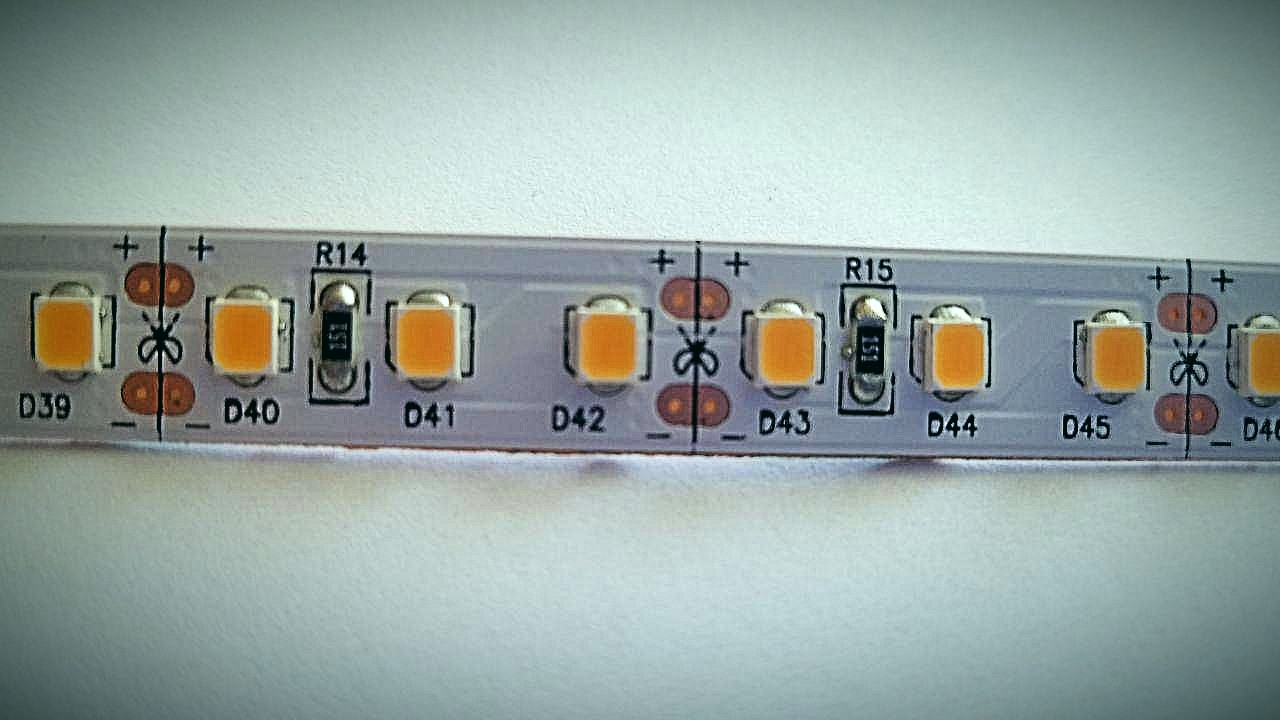

Для одноцветной (монохромной) ленты, обычно, красный цвет — это «+» (положительный контакт), черный — это «-» (отрицательный контакт).

Но встречаются и ленты с другими цветовыми выходами, где белоснежный провод «+», белоснежный провод с дополнительными штрихами — это «-».

Нужно держать в голове, что для наилучшего осознания полярности контактов ленты, лучше уделять свое внимание на то, как полярность указана на самой ленте. Другими словами, проверить на ленте обозначение «+» и «-».

Что проверяем перед подключением ленты

Перед подключением светодиодной ленты нужно убедиться в корректности выбора блока питания. Для этого нужно верно высчитать потребляемую мощность блока питания. Про выбор блока питания тщательно описано в нашей статье тут.

Также нужно проверить соответствие напряжения питания светодиодной ленты и блока питания. Для светодиодных лент с напряжением питания 12В нужен блок питания с выходным напряжением 12В. Для светодиодных лент с напряжением 24В предусматривается подключение к блокам питания 24В, соответственно.

Подсказка:

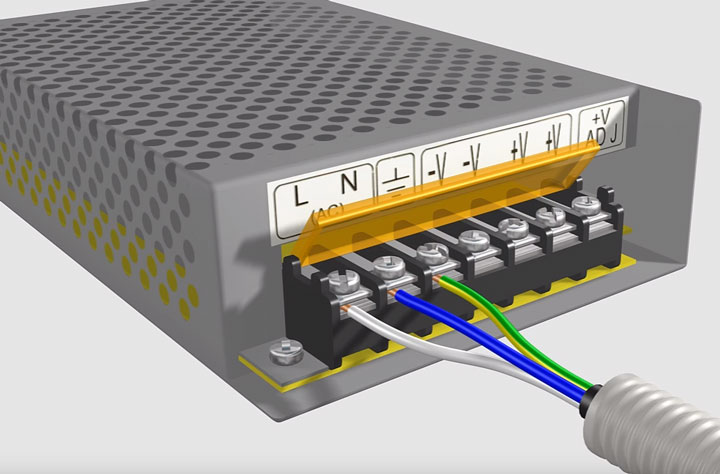

На корпусе блоков питания IP20 имеется маркировка подключения контактов.

Полярность подключения

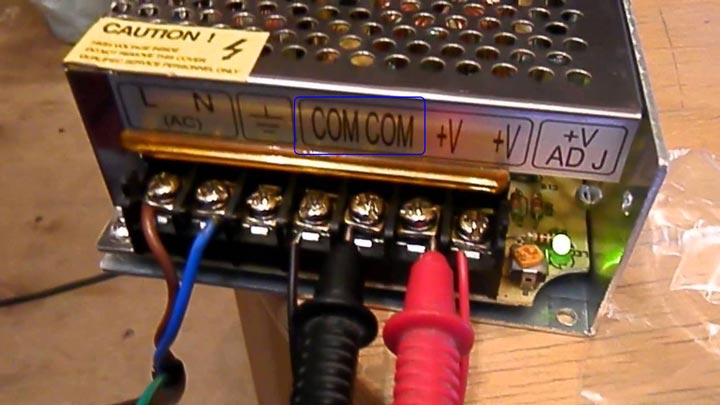

При подключении светодиодной ленты нужно соблюдать полярность подключения. «V+» предназначен для подключения положительного контакта ленты «+», «V-» – для подключения отрицательного контакта ленты «-».

Блоки питания, имеющие огромную мощность, обустроены несколькими выходными контактами: V+, V+ и V-, V-. Это нужно, для равномерного рассредотачивания подключения светодиодных лент.

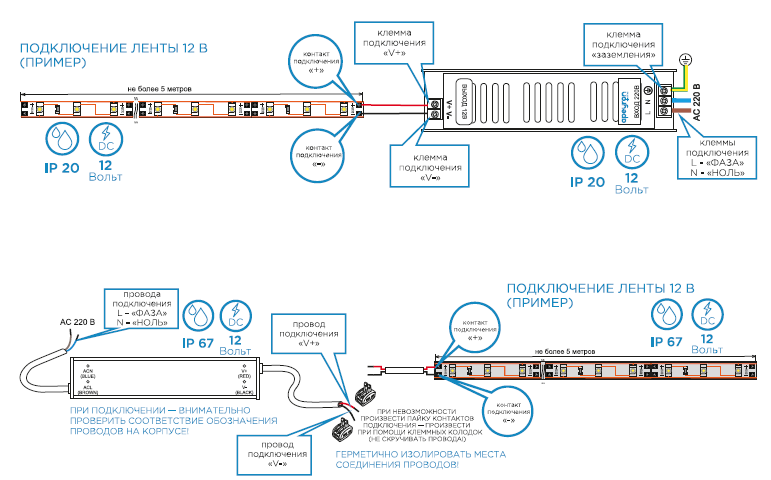

Подключение светодиодной ленты длиной 5 м

При подключении светодиодных лент длиной 5 м, с большой мощностью, предусматривается подключение в центральной части светодиодной ленты.

Это нужно для равномерного рассредотачивания напряжения питания.

Заземление

Также блоки большой мощности нужно подключать к системе электрозаземления. Для этого на панели контактов блока питания есть контакт для подключения заземления.

Подключение блока питания к сети 220В

После подключения светодиодной ленты делается подключение блока питания к электросети 220В.

Подключение блока питания к электросети 220В делается с соблюдением техники безопасности — при отключенном напряжении сети.

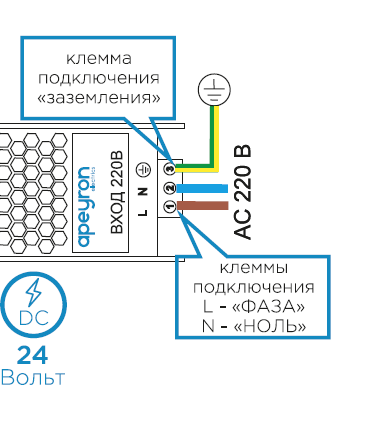

Входные контакты для подключения проводов 220В обозначаются «L» и «N».

Также не забудьте произвести подключение провода заземления на клемму заземления, если она предусмотрена устройством.

Подключение с внедрением коннектора

На корпусе блоков питания со степенью защиты IP65/IP67 имеется маркировка сторон подключения, также предусмотрены цветовые обозначения проводов. Подробнее о блоках питания и их выборе — читаем в статье тут.

Сторона входного напряжения 220В обозначается как АС (АСL и АСN) и маркируется синим и карим. Сторона выходного напряжения DC обозначается как «DC + » и «DC — », маркировка проводов красноватая и темная, соответственно.

Подключение таких блоков делается с помощью электроклемм либо электроколодок.

Для наилучшего соблюдения степени пылевлагозащиты IP65/67 нужно произвести дополнительную влагоизоляцию (герметизацию) мест электросоединений с помощью силиконового герметика.

• К выходным контактам DC («DC+» и «DC-»), красный и черный провода, подключаем контакты светодиодной ленты «+» и «-».
• Подключение блока питания делается при выключенном напряжении электросети 220В.
• Со стороны входного напряжения AC (ACL и ACN) подключаем провода напряжения питания 220В.

Проверка перед включением

Перед включением светодиодной ленты, присоединенной к блоку питания, рекомендуется оглядеть собранную электросхему для проверки соблюдения полярности подключения, также убедиться в отсутствии замыкания проводов и некачественно смонтированных контактов.

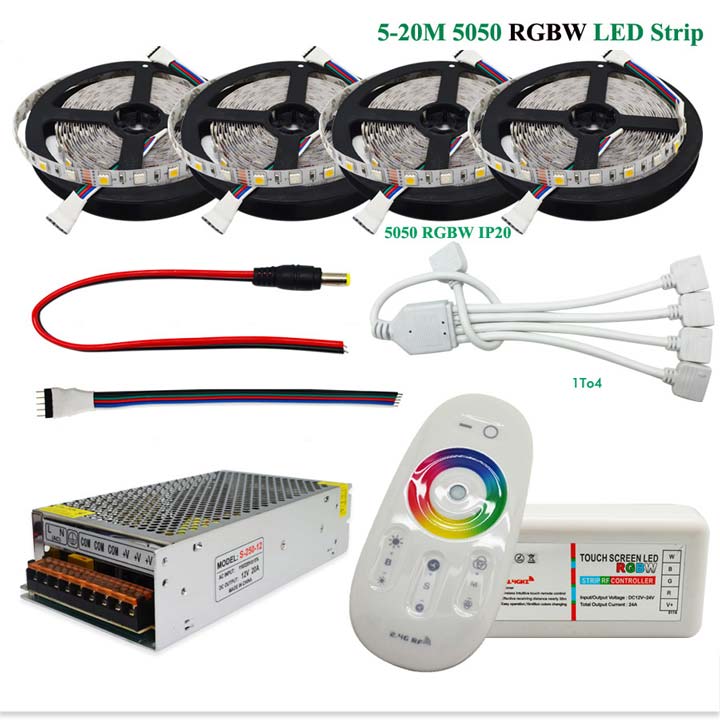

Схема подключения светодиодной ленты RGB 5-10м, 15м, 20м и поболее.

При подключении обыкновенной монохромной ленты следует придерживаться 3-х главных правил:

• подключение осуществляется параллельно отрезками менее 5 метров

• лента устанавливается на дюралевый профиль

• блок питания выбирается всегда с припасом по мощности

Эти же правила вполне применимы и для разноцветной RGB ленты. Но тут есть некоторые особенности. Связаны они с внедрением в схеме подключения RGB контроллера.

Не считая этого, непременно запомните, что всеполноценную rgb подсветку можно сделать на основании светодиодов SMD 5050. Конкретно в них реализована возможность поменять цвета в одном источнике света.

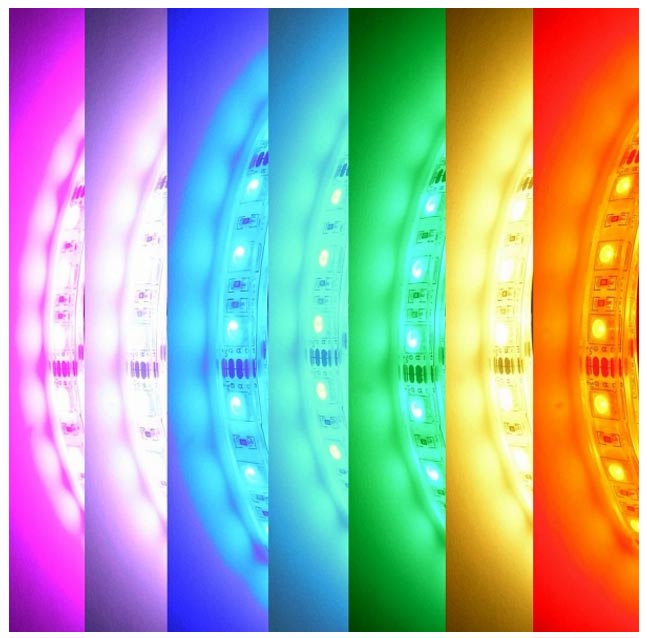

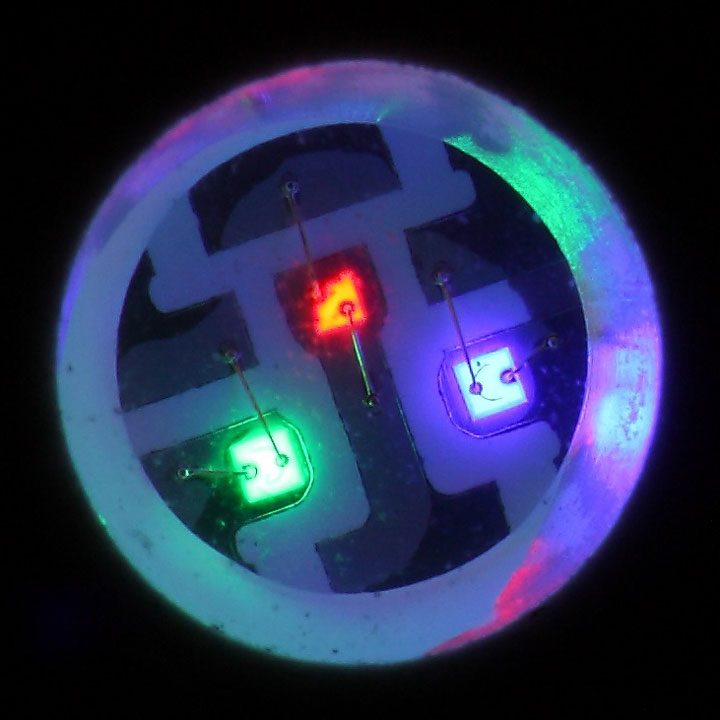

Достигается это за счет того, что светодиод собран из 3-х кристаллов. Во всех других видах SMD 2835, SMD 3528 один светодиод может светить только одним цветом.

Тем самым в подсветке могут появляться маленькие провалы освещенности, когда примыкающие светодиоды просто не будут пылать и полоса света не будет смотреться цельной и сплошной. Примеры и недочеты таких моделей можно поглядеть в статьях ”Характеристики светодиодных лент SMD 3528” и ”Отличия светодиодной ленты SMD 2835 от SMD 3528”.

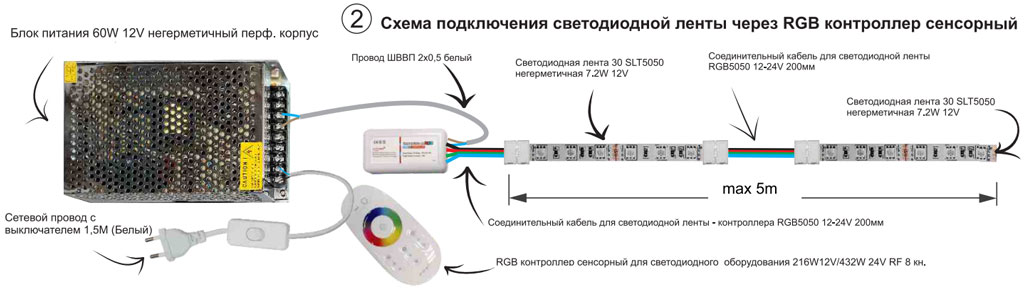

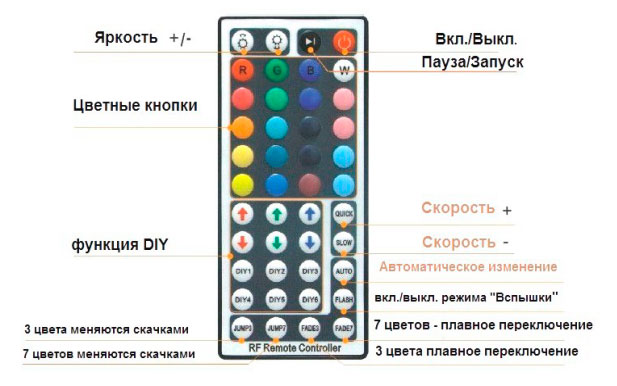

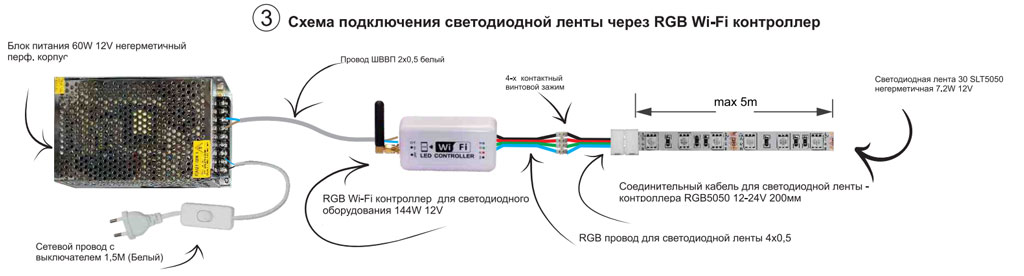

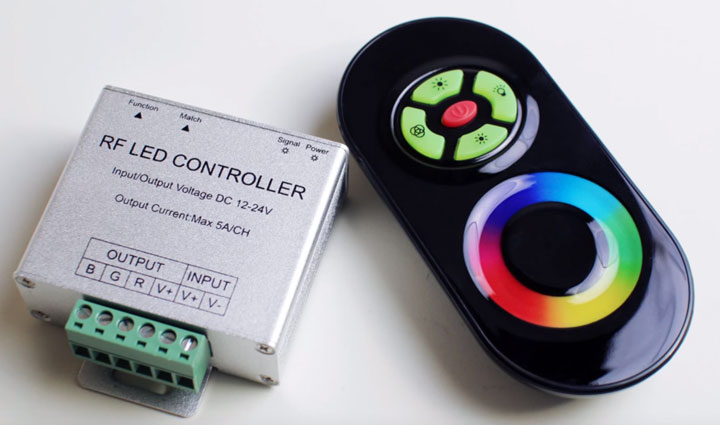

RGB контроллер подключается после блока питания. С его помощью можно поменять не только лишь цвета, но и яркость освещения, различные режимы работы, интенсивность смены раскраски и т.д.

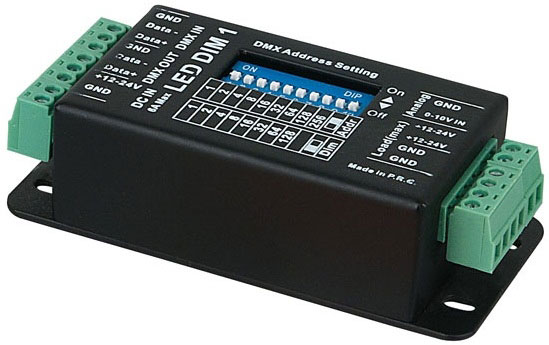

Для режима светомузыки, когда цвета бегают по различным сторонам и сменяют друг дружку, потребуются особые контроллеры. Именуются они DMX.

Впрямую через контроллер можно подключать определенную длину светодиодной ленты. Максимум это 5 метров либо 10 метров при параллельном подключении 2-ух отрезков по 5.

А что делать, если разноцветная подсветка у вас более 10 метров? Для монохромного варианта все решается параллельным подключением отдельных кусков. К примеру, подключаете 3 участка по 5м каждый и имеете всеполноценную подсветку длиной 15м.

Для RGB ленты параллельно спаять и соединить 5-ти метровые участки можно, но с конкретным подключением к одному контроллеру имеются аспекты.

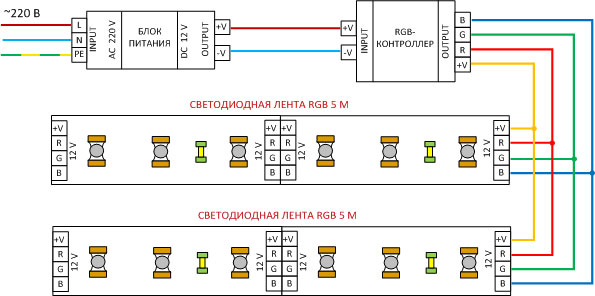

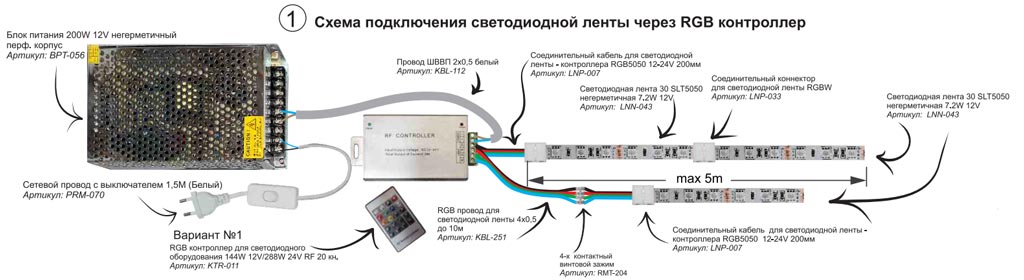

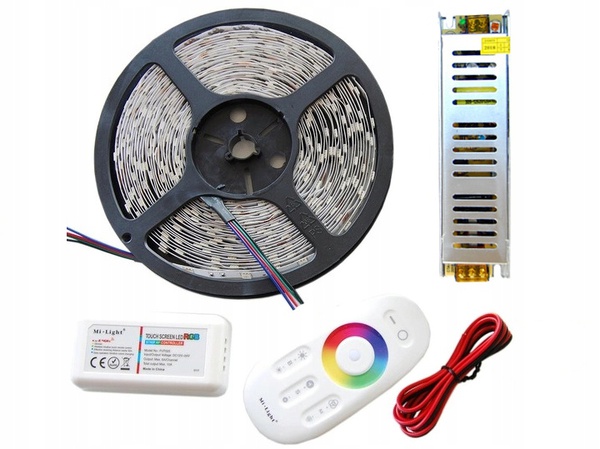

Схема подключения светодиодной ленты RGB длиной 5м либо 10м

Для начала разглядим вариант, когда у вас общая длина светодиодной подсветки всего 5м либо 10м, другими словами две цельные ленты соединенные параллельно по 5м любая. Что нужно в данном случае?

• блок питания, модифицирующий 220В из сети в 12 либо 24В нужные для работы подсветки

Все аспекты по его выбору, регулировке напряжения и особенностям подключения можно выяснить из статьи ”Как верно избрать блок питания для светодиодной ленты”.

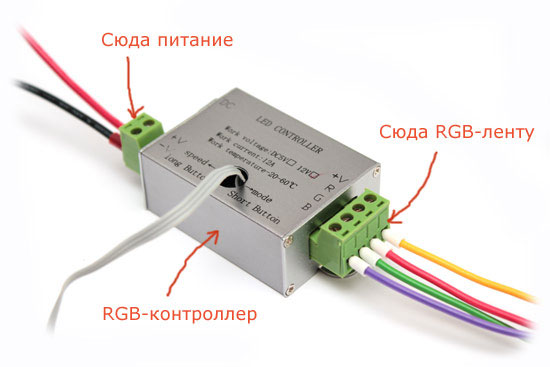

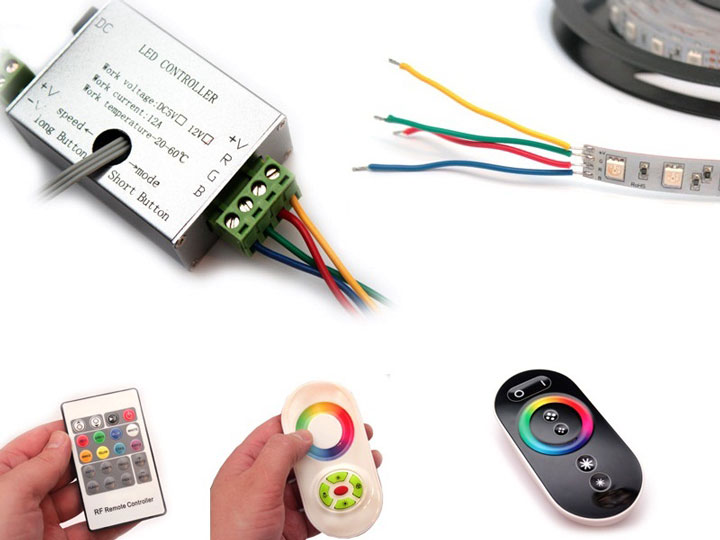

• RGB контроллер

Его в отличие от блока питания можно подбирать без припаса по мощности, что именуется вплотную. Главное верно высчитать мощность самой ленты.

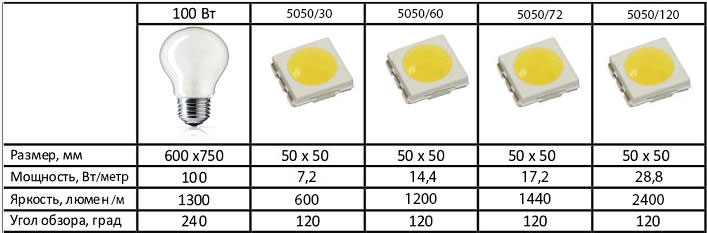

К примеру, если 1м потребляет 14,4Вт (данные можно отыскать на упаковке либо из таблиц, согласно разновидности светодиодов), то 10м будут соответственно “кушать” 144Вт. Конкретно на такую мощность и покупаете контроллер.

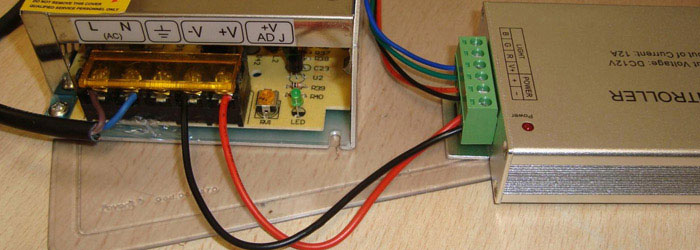

Как все это верно подключить? Во-1-х, 220В необходимо подать на сам блок питания. Обычно слева на нем имеются две клеммы с маркировкой L(фаза), N(ноль) и заземление. Тут полярность L и N соблюдать не непременно.

Дальше по схеме идет контроллер. У него имеется ряд клемм:

• Light с контактами BGR V+

Расшифровываются они как:
B (blue) – синий

G (green) – зеленоватый

+V – общий плюс на светодиодной ленте. Конкретно на ленте он может быть подписан как ”+12” либо просто ”+”. Все другие три контакта rgb являются минусовыми.

• Power с контактами “+” и ”-”

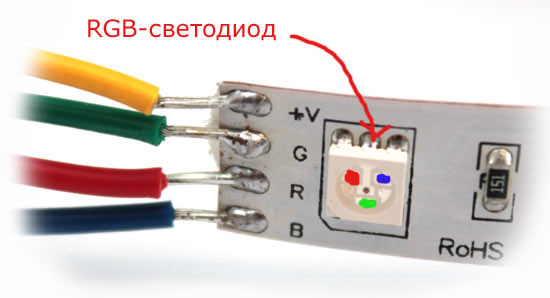

В отличие от монохромной ленты у RGB варианта не два контакта, а четыре. А время от времени и все 5!

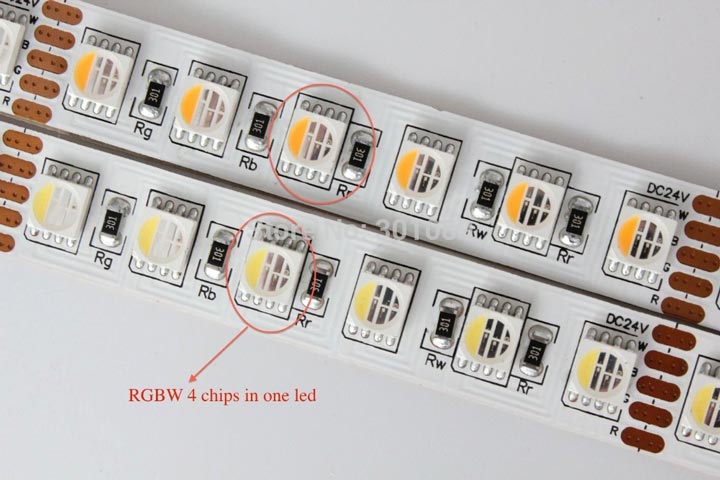

5-ый отвечает за белоснежный свет, так как обычного белоснежного естественного освещения получить от сочетания rgb цветов не получится. Именуются такие светодиодные ленты RGBW либо RGBWW.

Потому заблаговременно уточняйте, сколько контактов для пайки проводов имеет лента и покупайте соответственный контроллер. В особенности это животрепещуще при покупках через веб магазины.

К контактам Power подается напряжение 12 либо 24В от блока питания.

Тут соблюдать полярность уже строго непременно.

Отыскиваете на блоке клеммы с надписью ”V+” и “V-“. Заместо “V-“ время от времени пишут “COM”.

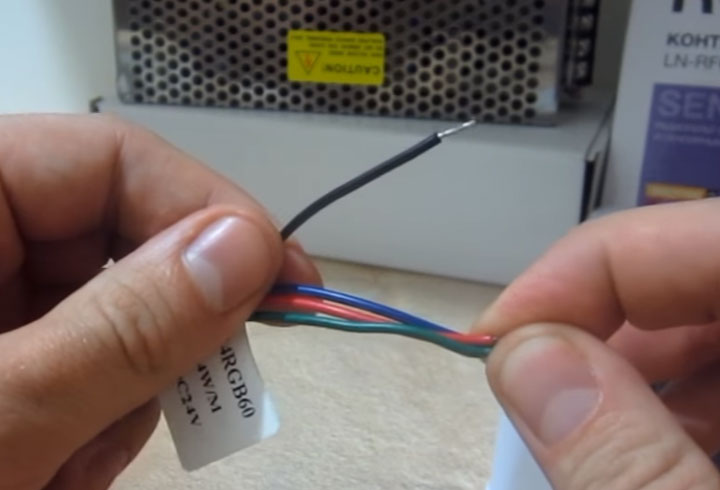

Дальше заводите в клеммы контроллера три припаянных к ленте RGB проводка, любой из которых отвечает за свой цвет. R подключаете к R, G к G и т.д..

Если перепутаете порядок, подключите красный к зеленоватому либо напротив, ничего ужасного не случится, просто будут путаться цвета на пульту управления.

Кстати, светодиодную ленту RGB в последних случаях можно подключать и совсем без контроллера, впрямую к блоку.

Для этого необходимо скрутить все три провода rgb в один и подать на него минус, а на 2-ой проводок плюс.

Правда в данном случае, ни о какой разноцветной подсветке и речи быть не может. Но как один из вариантов освещения, при выходе из строя контроллера, рассматривать можно.

При правильном подключении RGB ленты по первому варианту, у вас должна быть последовательность:

1 Блок питания
2 Контроллер
3 Светодиодная лента RGB

RGB лента длиной 15-20 метров

Если необходимо подключить 15, 20 метров либо более, таковой вариант только с одним контроллером уже не подойдет. Есть два выхода:

• применять два контроллера

• применять RGB усилитель

1-ый вариант неудобен более высочайшими затратами. А во-2-х, у вас будет два пульта управления, любой из которых отвечает за разные участки ленты. И как вы их синхронизируете, тот еще вопрос.

Потому идеальный вариант, когда все управляется от 1-го контроллера и с 1-го пульта. Это можно просто воплотить с помощью rgb усилителя.

Из наименования понятно, что его назначение усиливать сигнал от контроллера. Правда некоторые заблуждаются, полагая, что он нужен для более броского свечения ленты. И его конкретно с этой целью можно применять даже для 5-ти метровых участков. Это не так.

Выбирается он по мощности не всей длины светодиодной ленты, а только того участка, который к нему и подключается, кроме первых 5 либо 10 метров.

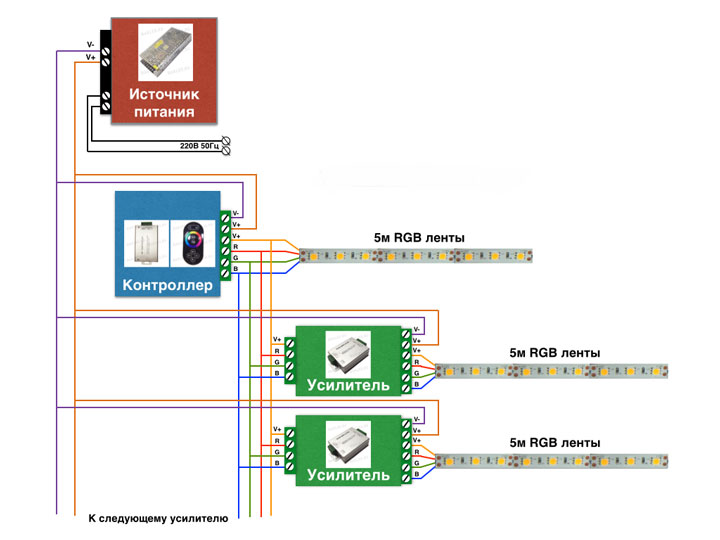

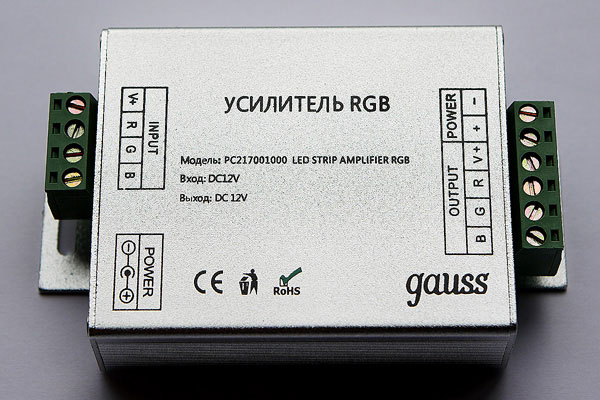

Схема подключения усилителя

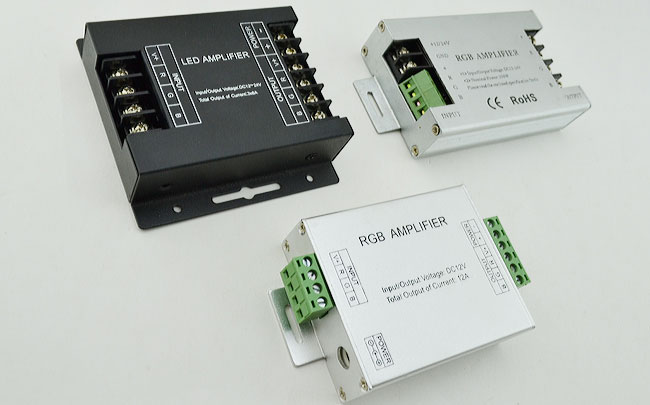

У усилителя есть входные-input и выходные-output клеммы. На входе и выходе те же контакты, что и у контроллера – общий плюс и цвета.

Видео: Как подключить светодиодную ленту на 12 вольт
