Светодиодная лента 12 вольт как подключить

Светодиодная подсветка – пользующийся популярностью метод сделать необыкновенный дизайн в доме при помощи освещения. Дабы достигнуть подходящего эффекта свечения, принципиально верно провести установку и подключение лед ленты. В статье мы тщательно поведаем, как подключить диодную ленту своими руками. А в конце вы можете отыскать полезное видео по теме.

Что необходимо для подключения ЛЕД ленты

База светодиодной ленты – длинноватая, эластичная полоса, вдоль которой размещаются полупроводниковые излучатели – светодиоды.

Соединение диодов в единую цепь делается при помощи гибких электрических дорожек. Цепь формируется по параллельно-последовательной схеме, по этому ленту можно разрезать на несколько многофункциональных частей, содержащих по 3 либо 6 диодов на каждом участке.

На ленте отмечаются полосы реза, вблизи с которыми находятся особые площадки для присоединения проводов к самостоятельному отрезку.

Для удобства монтажа на внутренней части ленты находится двухсторонний скотч, при помощи которого и делается ее фиксация на какой-нибудь поверхности: будь то наружняя стенка дома либо натяжной потолок.

Источник запитки светодиодной ленты – стационарная сеть. Следует держать в голове, что полупроводниковые диоды очень эффективны в преобразовании электроэнергии в световую. Для их работы нужна совершенно мало энергии. Для подключения светодиодной ленты нужна напряжение в 12 либо 24 Вольта.

К примеру, один из вариантов размещения диодов предугадывает их плотность – 60 шт. на 1 метре. При всем этом потребление каждого метра составляет 4,8 Ватта. Другими словами, 5-метровая лента востребует себе всего только 24 Ватта мощности.

Для того дабы подавать на диоды электрический ток с уменьшенными параметрами, любая лента соединена со особым устройством (регулирующим трансформатором), с помощью которого входное напряжение сети снижается до нужного уровня.

Для подключения диодной ленты нужна:

1. Зачистить поверхности от пыли и жирных налетов в местах наклеивания ленты. Это нужно, дабы она не отклеилась с течением времени под своим весом.
2. Подключить источник питания с верно рассчитанным напряжением.
3. Проконтролировать, дабы разъем находился в неопасном месте исходя из убеждений вероятного попадания в него воды, перед тем как подключить диодную ленту к блоку. Да, на самой ленте электрическая мощность (после понижающего блока) малая, но даже она может вызвать искру при маленьком замыкании. А перед блоком питания – все обычные нам 220 вольт, и если подсветку планируется устанавливать вне стенок дома, то розетка и блок питания все равно должны находиться только снутри.

Для подключения диодной ленты принципиально уделять внимания расчету ее мощности и мощности соответственного блока питания.

Методы подключения диодной ленты

Подключить LED ленту можно 2-мя методами:

1. Через подключение каждой светодиодной ленты к блоку при помощи исходящих от него проводов с заземлением. В данном случае применяется только один трансформаторный блок, но нам будет нужно разветвитель, или придется подсоединять провода к подходящим клеммам самого блока.
2. Можно выполнить подключение диодной ленты к сети при помощи такового количества блоков, сколько у вас лент в наличии. В данном случае разветвитель, другими словами тройник, необходимо ставить на входящем проводе от сетевой розетки к трансформаторному блоку.

Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует узнать, на какое конкретно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет меркло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Потому перед тем, как подключить ЛЕД ленту, следует пристально изучить аннотацию по ее эксплуатации.

Если нужна подключать более длинноватые светодиодные ленты, к примеру, 20-метровые, то в этом случае необходимо держать в голове: ни при каких обстоятельствах нельзя подключать их последовательно, когда начало новейшей ленты подключается к концу предшествующей. При таком подключении сила тока отдельных участков суммируется, другими словами через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.

Потому каждое звено в цепи лент должно подсоединяться проводами к блоку раздельно и независимо от других звеньев. Может быть это не самый удачный метод подключения, но зато самый неопасный и верный.

Как подключить диодную ленту к блоку

Как верно установить светодиодную ленту и подключить ее к блоку питания? Для этого необходимо вначале точно знать характеристики блока питания и потребляемую мощность ленты.

1. Характеристики ленты

Технические свойства ленты обычно маркируются на катушке. Если для вас будет нужно разрезать целую ленту на звенья, то необходимо осознавать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и множить их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 метр ее длины. Их количество произнесет нам, какую мощность потребляет 1 метр ленты:

А дальше следует просто помножить длину звена в метрах на данные, находящиеся в 3-ем столбце таблицы в согласовании с показателем плотности диодов.

1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным припасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Потому блок для нее необходимо подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный подходящим значком.

Обычно после ленты всегда нужна подключить к блоку питания к тому же диммер, а в некоторых случаях к тому же усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

• Плюсовой провод со стороны блока закрепляется на клемме V+, а со стороны диммера – на клемме DC+.
• Минусовой – V- и DC- соответственно.

Как неопасно подключить светодиодную ленту

• Тройники должны непременно находиться снутри помещения. Это необходимо для того, дабы туда не попала вода и не вызвала куцее замыкание. Непременное условие расположения тройников накладывает требования к соединительным кабелям, которых должно быть больше.
• Все применяемые кабели, входящие в блок питания и выходящие из него, непременно обязаны иметь заземление. Это требование должно соблюдаться даже в этом случае, если подключение светодиодной ленты необходимо для подсветки потолка. Обычно у современных проводов находится такая система цветовой маркировки: фаза – карий провод; ноль – синий провод; защитное заземление – желтоватый либо зеленоватый провод.

Принципиально! Дабы исключить случаи недлинного замыкания для установки за пределами дома следует применять только влагозащищенную светодиодную ленту.

Главные ошибки подключения лент

Все главные ошибки связаны или с неправильным подключением светодиодных лент, или с неверным их монтажом. Давайте разберем каждую в отдельности.

Неточное подключение

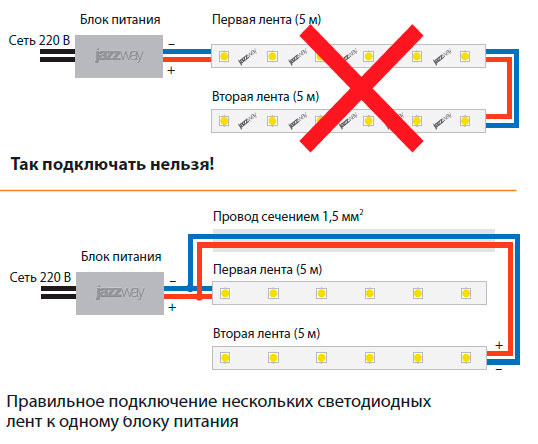

1. Последовательное подключение лент друг к другу, в особенности длиной более 3 метров.

ВНИМАНИЕ! Светодиодные ленты должны быть запитаны только параллельно. При всем этом непринципиально, будет ли в качестве питающей магистрали употребляться входящий провод (от сети до блока) либо же исходящие провода (от блока до лент).

1. Подсоединение лент к трансформаторному блоку, рассчитанному на выдачу большей мощности (с огромным напряжением).

Неверный установка (размещение)

1. Светодиоды все-же греются во время работы, в особенности с учетом того, что на 1 метре ленты их несколько 10-ов. Потому размещаться они должны только на затененных, не нагревающихся поверхностях, с температурой, не выше +40°С. Рабочая температура окружающей среды при всем этом не должна быть более +45°С. Все нагревающие приборы, также лампы накаливания должны находиться от ленты на расстоянии, более 60 см.
2. Светящаяся лента не должна соприкасаться ни с какими другими объектами и поверхностями. Не должно быть перетираний, сильных изломов. Ее не должно задевать кромкой двери и пр.

Ошибки подключения светодиодных лент чреваты маленьким замыканием различной мощности. Потому логичнее всего уделить внимание данному вопросу еще на стадии проектирования схемы подсветки.

Резюме

Светодиодная лента – это длиннющий электрический провод, напряжения и мощности которого полностью довольно, дабы вызвать искру при маленьком замыкании. Вот поэтому следует подходить к монтажу светодиодной ленты системно – сформировать электрическую схему подключений, спроектировать, где лента будет перейти. Только в данном случае получится прекрасно и неопасно. Если следовать нашим общим советам, то у вас получится верно установить и подключить ленту.

Как подключить светодиодную ленту к блоку питания – всё, что нужно знать

Ленты со светодиодными элементами, обширно применяются для освещения и декорации – как личных объектов, так и публичного использования. Их обширно применяют в маркетинговых установках и для решения дизайнерских задач. Беря во внимание популярность этого осветительного устройства, ответ на вопрос – как подключить светодиодную ленту, интересует многих, потому разбираемся, что и как следует делать.

Светодиодная лента в катушке Источник spkorzina.ru

Малость о ленте

Ленты со светодиодами либо по-другому LED-ленты имеют самое обширное обилие в смысле форм-фактора и конкретного предназначения. Но они все имеют общее свойство – градацию по цвету. В этом плане существует два вида типа лент:

• монохромные;
• универсальные.

Монохромная LED-лента при включении испускает только один цветовой поток:

Универсальный тип этих устройств (RGB) позволяет, с помощью ПУ, поменять цвет. Конфигурации могут выполняться как по главным цветам, так и выбирать хоть какой другой имеющийся в природе. Современные светодиодные ленты универсального типа дают возможность поменять свечение даже на отдельных участках цепи, что даёт ещё больший простор для фантазии.

Подсветка лентой со светодиодными элементами

Узнаем на практических примерах – как осуществляется установка светодиодной ленты, и в качестве объекта, возьмём разные потолочные перекрытия. В целом метод таких работ приблизительно одинаков:

1. очищение и обезжиривание поверхности;
2. удаление защитной плёнки с ленты;
3. фиксация ленты.

Подсветка локальных зон и потолка Источник rehouz.info

При разработке сложных дизайнерских проектов обширно используют профильные конструкции. Их делают из пластика либо алюминия. Конструкция из дюралевых профилей может пригодиться в случае применения массивных осветительных устройств. Лента на них крепится за счёт своей клеевой базы или с помощью дополнительного подклеивания.

Кроме клея существует ещё несколько методов крепления ленты к основанию, к примеру, особые клипсы. Варианты фиксации светодиодной ленты выбираются исходя из определенной ситуации. Благодаря профильным конструкциям можно воплотить всякую дизайнерскую задумку.

Общие правила подключения

Дабы выполнить грамотное подключение светодиодной ленты лучше перед приобретением ознакомиться с её техническими показателями. Ленты отличаются числом диодов, приходящихся на один метр этого изделия.

Данный параметр в неотклонимом порядке указывается в технических свойствах на упаковке. Он впрямую оказывает влияние на качество получаемой освещённости и нужную мощность. Светодиодные элементы на ленте могут быть размещены в один ряд либо в два. Кроме этого, есть отличие по их защищённости – лаковое либо силиконовое покрытие, либо без какой-нибудь защиты.

Подсветка потолка Источник pinimg.com

Нужное напряжение лента получает от питающего блока напряжением 12 либо 24 вольт. Приобретая устройство нужно уточнить потребляемое напряжение и приобрести подходящий по номинальным чертам блок питания, что дозволит подключить светодиодную ленту к 220 В. Дальше разберём главные моменты, требующие особенного внимания.

Всего есть четыре главных момента требующих внимания:

Эта задачка решается довольно легко – делается обмер протяжённости освещаемого периметра, где планируется установить светодиодную ленту. В случае бо́льшей длины от стандартной протяжённости рулона в 5 метров, пригодится добавить припуск на сращивание. Разрезание ленты для наращивания может выполняться на определённых отрезках. Их размещение находится в зависимости от числа диодов в устройстве.

В отличие от бытовых электротехнических устройств и традиционных ламп, установка светодиодной ленты должна выполняться с соблюдением полярности, так как это полупроводниковое устройство. К счастью, при коммутации к неверным полюсам питающего устройства, лента из строя не выйдет. В данном случае она просто не станет врубаться и будет нужно смена полюсов на питающем устройстве.

Соединение ленты пайкой Источник shop.xopc.net.ua

Довольно нередко, длина стандартной катушки является лишней и приходится отрезать от ленты требуемый кусочек. Для того дабы подключить светодиодную ленту длиной наименее 5 метров к блоку питания, заготовка режется по уже обозначенным рискам. Обычно, они размещаются через каждые 3 осветительного прибора. В подавляющем большинстве лент, конкретно по три в блоке, группируются световые части в параллельные связки. Если произвести рез ленты в другом месте она будет работать, но несколько диодов, в каких вышло замыкание контура, не станут работать.

Довольно распространённым методом соединения нескольких отрезков ленты является пайка. При внимательном рассмотрении обозначенных линий для разреза, можно найти особые площадки для контакта. Перед соединением они очищаются и обрабатываются лужением.

Дальше делается соединение отрезков средством пайки проводки. Для данных целей рекомендовано сечение, не превышающее 2 мм. Необходимо отметить, что есть модели лент, которые можно соединять без пайки – выполняя коммутацию при помощи особых коннекторов.

Разветвление ленты четырёхсторонним коннектором Источник brend-svet.ru

Разные методы коммутации

После определения источника питания осуществляется подключение ленты на светодиодах. Разберём два более распространённых приёма.

1-ый – одна лента и блок

В примере будет применена лента традиционной длины в бобине – 5 метров. Почти всегда, на конце ленты, с наружной стороны, имеются маленькие отрезки проводки для воплощения коммутации. При их отсутствии нужно произвести спаивание.

С этой целью, берутся провода с несколькими жилами, сечением не превосходящим 2 мм – и отрезаются кусочки достаточной длины для закрепления ленты и монтажа питающего оборудования. Для удобства подключения проводку лучше взять в разноцветной изоляции. К примеру, для «плюса» красного цвета, а для «минуса» синего.

С помощью канифоли либо специальной кислоты и припоя делается лужение проводки с обоих концов. После чего кабель можно припаивать к контактным площадкам ленты. Данную операцию нужна выполнить очень стремительно, во избежание повреждения светодиодов высочайшей температурой от паяльничка.

На отрезки, проводки, которые будут соединяться с питающим блоком, рекомендуется установить особые наконечники «НШВИ». Это дозволит обеспечить более надёжную коммутацию с клеммами источника питания.

Блок питания 12V Источник tildacdn.com

Но для установки этих приспособлений будет нужно особый обжимающий инструмент, который применяется проф электромонтажниками. Правда возможно обойтись и ординарными плоскогубцами. Места, в каких выполнялась пайка, кропотливо изолируются. Более хорошим вариантом изоляции является внедрение термоусадочной трубки.

Видео описание

Наглядно о трёх правилах подключения светодиодной ленты в этом видео:

2-ой – две ленты и блок

При схожей коммутации нужна убедиться, что питающий блок выдержит требуемую нагрузку. К примеру, нужно подсоединить к источнику питания ленту длиной 7 метров. Ленты данного формата не реализуются и потому придётся отрезать 2 метра от дополнительной катушки.

Как говорилось выше, рез делается по соответственной разметке, имеющейся на полоске. Для разреза можно пользоваться обыкновенными ножницами. Разработка соединения 2-ух кусков ленты с диодиками, была показана выше – это либо спаивание, либо использование коннекторов. После соединения отрезков, общий приготовленный кусочек ленты коммутируется к блоку как одно целое.

Часто ситуация с освещением складывается таким макаром, что в контуре находится несколько лент находящихся на различном расстоянии от питающего блока. Как пример, может послужить освещение нескольких зон в комнате либо витрина в магазине.

Блок питания 24V Источник tildacdn.com

Дабы выполнить соединение всех кусков контура, необязательно тянуть проводку к источнику питания от каждого по отдельности. Довольно подключить магистральную (основную) светодиодную ленту к блоку питания 12 вольт, а к основной полосы уже можно присоединять нужное количество отрезков. Принципиальное условие – блок должен выдерживать нагрузку.

ПК как источник питания

Таковой вариант подключения довольно распространён для обеспечения локального освещения околокомпьютерного места. Также можно подсветить и сам системный блок ПК изнутри либо снаружи. Освещение монитора ПК полезно для понижения нагрузки на зрение в ночные часы работы.

Что касается самого подключения то оно довольно обычное. Штепсель «molex 4 pin» в ПК имеет четыре провода. На один подаётся ток в 12 вольт, на 2-ой 5 вольт, а другие два разъёма заведены для «земли». Довольно заизолировать одну «землю» и 5 вольт. К оставшейся проводке лента припаивается в том порядке, как было обозначено выше.

Мощность блока

Дабы устройства светили на полную мощность, а блок гарантированно справлялся с нагрузками, при его приобретении пригодится произвести легкие расчёты. Почти всегда, в маркировке лент обозначена потребляемая мощность одним метром изделия. Потому, данное значение следует помножить на требуемую длину и добавить 20% для припаса.

Пульт управления для разноцветной ленты Источник vahrushi.el43.ru

К примеру, нужно установить подсветку общей длиной 13 метров, при всем этом номинальная потребляемая мощность избранной ленты составляет 9 ватт на метр длины. Умножаем 13 на 9 и получаем 117 ватт. 20% от этого значения приравнивается 23,4 ватт. Плюсуем 117 и лицезреем, что для таковой подсветки пригодится блок мощностью порядка 140,4 ватт.

Видео описание

Как и к чему подключать светодиодную ленту – смотрите в этом видеоклипе:

Основная ошибка

Необходимо отметить распространённую ошибку, допускаемую при сращивании 2-ух отрезков – многие делают их последовательное подключение. Считается, что довольно соединить прямым методом два конца ленты и получить требуемую длину. Данная коммутация некорректная, так как подключать ленты нужна параллельно.

На практике, эта ошибка ведёт к увеличению сопротивления в контуре: к концу цепочки светодиоды будут светить очень меркло либо вообщем не работать. При всем этом на исходные отрезки ленты будет поступать лишнее напряжение, что приведёт к резвому выходу из строя осветительных частей.

Также завышенное напряжение чревато завышенной температурой светодиодной ленты, что тоже не является плюсом. Практическим путём подтверждено, что неверное соединение 2-ух отрезков ленты приводит к их резвому износу и в разы уменьшает срок эксплуатации.

Подсветка зоны ПК Источник pinimg.com

Заключение

Мы разглядели, что такое светодиодная лента как верно установить и подключить это осветительное устройство. В целом, все эти работы не представляют большой трудности. Если придерживаться приведённых выше советов, установка ленты не составит труда.

Но если нет хотя бы маленького опыта по схожим работам, то лучше обратиться за помощью к спецу. Это дозволит избежать обидных ошибок и обезопасит от последствий неверной работы с электроприборами.
