Здрасти, почетаемые читатели веб-сайта sesaga.ru. Благодаря малому потреблению энергии и относительно долговременному сроку эксплуатации энергосберегающие лампы довольно крепко вошли в наш быт, фактически вполне вытеснив обычные нам лампы накаливания. Сейчас уже тяжело представить дом либо квартиру, где бы не источали свет светодиодные либо малогабаритные люминесцентные (энергосберегающие) лампы.
Но при переходе с ламп накаливания на светодиодные либо малогабаритные люминесцентные нужно держать в голове, что при работе с выключателями с подсветкой и датчиками движения для включения освещения они могут моргать либо мелькать, находясь в выключенном состоянии. В особенности такому эффекту подвержены светодиодные лампы.
Все дело в различном устройстве и механизме работы ламп накаливания и светодиодных ламп.
У лампы накаливания сопротивлением нагрузки и источником света является спираль, которая греется проходящим током и испускает свет.

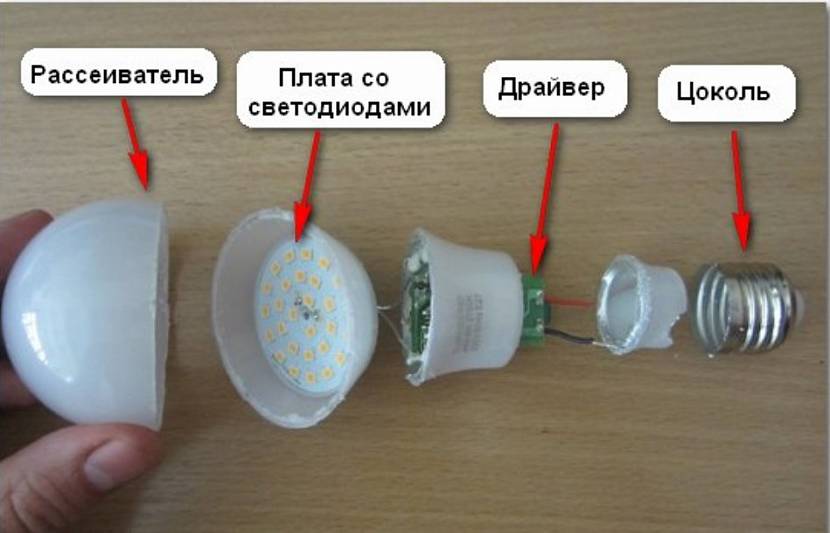

Светодиодная лампа содержит электронный преобразователь и несколько светодиодов, присоединенных к выходу преобразователя. Напряжение поначалу подается в схему преобразователя, где преобразуется до нужных характеристик, и только позже поступает на светодиоды.
Но некоторые экономные светодиодные лампы имеют облегченную схему преобразователя напряжения, за базу которого взята схема обычного бестрансформаторного блока питания, в каком нет подабающей защиты от импульсных помех и отсутствует гальваническая развязка с электрической сетью.
Предпосылкой мигания светодиодных ламп в выключенном состоянии и является этот блок питания, а конкретно фильтрующий электролитический конденсатор (на рисунке ниже оранжевого цвета), используемый в блоке питания для сглаживания пульсаций выпрямленного напряжения.
Если поглядеть схему выключателя с подсветкой и схему выходной части датчика движения, то сходу оказывается на виду, что параллельно их рабочим контактам включены дополнительные электрические цепи: у выключателя установлена цепь подсветки (токоограничивающий резистор, неоновая лампа либо светодиод),
у датчика движения стоит искрогасящий конденсатор.
Вот тут и выходит, что при любом положении контактов выключателя либо контактов реле датчика движения осветительная лампа всегда находится под напряжением: при замкнутых контактах выключателя и реле датчика на лампу поступает 220 В, а при разомкнутых контактах, как на рисунках выше, на лампу поступает ток подсветки либо ток искрогасящей цепи. Итак вот эти токи и делают эффект моргания либо мигания светодиодных и малогабаритных люминесцентных (энергосберегающих) ламп.
Для спирали лампы накаливания, обладающей огромным сопротивлением рассчитанным на напряжение 220 В, эти токи очень малы, потому преодолевая сопротивление спирали у них не хватает силы ее подогреть.
Для блока питания светодиодной лампы эти токи являются накопителем энергии и проходя через блок питания они попадают на обкладки фильтрующего конденсатора и заряжают его. Как заряд добивается номинальной емкости конденсатора конденсатор разряжается.
Дабы убрать эффект моргания параллельно светодиодным и малогабаритным люминесцентным лампам подключают резистор либо конденсатор.
А если в цепи стоит несколько таких ламп, то дабы на каждую лампу не ставить резисторы либо конденсаторы одну лампу подменяют лампой накаливания.
Предлагаю свой вариант устранения мерцания светодиодных ламп с применением промежуточного реле.
Тут все просто: заместо лампы подключаем катушка реле, а лампу либо несколько ламп подключаем конкретно к контактам реле. При этом благодаря реле мы получаем мощнейший выключатель, позволяющий сразу коммутировать несколько различных нагрузок.
Это вариант чуток труднее и чуток дороже прошлых за счет покупки и монтажа реле, но он неплох тем, что не нужна подбирать сопротивление резисторов и емкость конденсаторов, также включать в цепь лампу накаливания, так как их роль делает катушка реле.
При этом само реле можно располагать совместно с лампами прямо на потолке, что очень комфортно при монтаже. Если же Вы плохо знакомы с работой промежных реле, рекомендую прочесть статью устройство, схема и подключение промежуточного реле.
Электрическая схема и нумерация контактов реле указывается в сопроводительной документации и на защитной крышке, закрывающей контакты и катушку: выводы катушки обозначены цифрами 10 и 11, а группы контактов (в данном реле их три) цифрами: 1 — 7 – 4; 2 — 8 – 5; 3 -9 — 6.
Тут же под схемой указаны электрические характеристики контактов, показывающие, какой наибольший ток они могут пропустить (коммутировать) через себя. Контакты данного реле коммутируют переменный ток менее 5 А при напряжении 230 В, и неизменный ток менее 5 А при напряжении 24 В.
Также нумерация контактов указывается на колодке, в которую вставляется реле (на рисунке показана только нижняя часть колодки).
Сейчас, фактически, принципная схемы включения промежуточного реле с одной лампой, состоящая из выключателя с подсветкой SA1, реле KL1 и нормально-разомкнутым контактом KL1.1 обозначенным цифрами 4 и 7.
На левый контакт выключателя SA1 поступает фаза L. Правый контакт выключателя SA1 соединен с выводом 10 катушки реле KL1 и нижним контактом реле с номером 7. Верхний контакт реле с номером 4 соединен с нижним выводом лампы EL1, а верхний вывод лампы и вывод 11 катушки реле соединены с нулем N.
Схема работает следующим образом.
Пока контакт выключателя SA1 разомкнут ток движется через цепь подсветки R1, VD1 и катушку реле KL1. При всем этом светодиод VD1 пылает, а реле KL1 находится в отключенном состоянии, так как проходящая через катушку реле сила тока подсветки очень мала, дабы ее намагнитить.
При включении выключателя SA1 его контакт замыкается и ток, минуя цепь подсветки, поступает на контакт 10 катушки реле KL1 и на вывод 7 контакта KL1.1. При срабатывании реле его контакт KL1.1 замыкается и напряжение поступает на лампу EL1. Лампа зажигается.
При выключении выключателя SA1 его контакт размыкается и реле обесточивается. При всем этом контакт KL1.1 размыкается и лампа угасает.
На заметку: для включения обыденного светодиода довольно тока 3 – 4 mA и напряжения 1,5 В, тогда как для включения промежуточного реле нужен ток в границах 150 – 300 mA и напряжение 220 В.
Сейчас разглядим монтажную схему включения реле с одной лампой.
Фаза L входит в распределительную коробку 7 и в точке 1 соединяется с коричневой жилой провода 4, приходящей от левого контакта выключателя.
С правого контакта выключателя голубая жила проводом 4 входит в распределительную коробку и в точке 2 соединяется с коричневой жилой провода 5, приходящей от контакта 10 колодки реле.
От контакта 10 на контакт 7 брошена перемычка, позволяющая не тянуть на реле дополнительный провод от точки 2 распределительной коробки к контакту 7 колодки реле.
Ноль N входит в распределительную коробку и в точке 3 соединяется с синей жилой провода 5, приходящей от контакта 11 колодки реле. Потом от контакта 11 ноль синей жилой провода 6 уходит к лампе EL1 и соединяется с наружной частью цоколя. От центрального контакта цоколя коричневая жила проводом 6 уходит к колодке и подключается на контакт 4.
Такая схема позволяет коммутировать количество ламп с общим потреблением тока не превосходящим 5 Ампер. Ток ограничивается пропускной способностью контакта KL1.1 и контакта выключателя SA1. На схеме все лампы включены параллельно.
Если нужно включать лампы в 2-ух либо 3-х различных точках сразу, то задействуются два либо три контакта реле.
Схема работает следующим образом.
При замыкании контакта выключателя SA1 напряжение 220 В поступает на катушку реле KL1. При его срабатывании контакты KL1.1, KL1.2 и KL1.3 замыкаются и напряжение поступает на лампы EL1, EL2 и EL3. Лампы загораются.
Ну и по сложившейся традиции в качестве дополнения к статье поглядите видеоклип, дополняющий все выше произнесенное.
Вот, в принципе, и все, что желал поведать о собственном методе устранения мигания и моргания светодиодных либо малогабаритных люминесцентных ламп.
Фортуны!
Мигает светодиодная лампа во включённом состоянии: как убрать
Led-светильники отличаются экономным потреблением энергии и долговечностью, но при их эксплуатации, как и с хоть какими электроприборами, могут появляться проблемы. Давайте разглядим, по каким причинам мигает светодиодная лампа во включённом состоянии либо при выключении осветительного прибора, и как убрать мигание.
Предпосылки моргания светодиода при выключенном свете

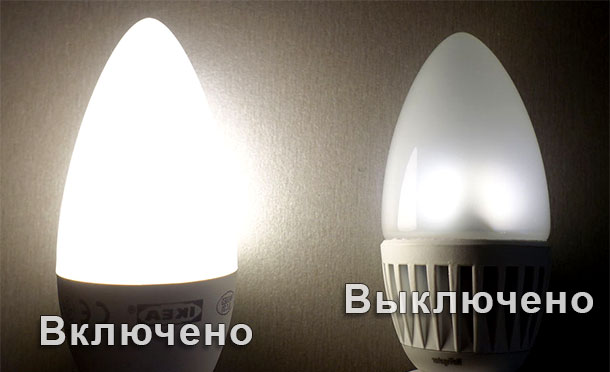

Существует три главных варианта, при которых моргает светодиодная лампа в выключенном состоянии: препядствия с проводкой, проблемы с подсветкой и низкое качество осветительного устройства.
Задачи с проводкой
В ситуации, когда лампочка мелькает после отключения света, необходимо найти, где подключён провод фазы, направленный из распределительного блока: на контакт выключающего реле либо на само светодиодное устройство. 1-ый вариант верный, если же провод подключён к лампе, её схема будет под неизменным потенциалом, что будет приводить к мерцанию, вне зависимости от действий, которые вы будете делать позже. Другими словами, данный параметр должен проверяться прежде всего. Дабы осознать, где фаза, а где ноль, используйте индикаторную отвёртку: на фазе она будет пылать.
Если провода на собственных местах и подключены верно, но светодиодная лампа моргает, необходимо проверить, нет ли в сети наведённого напряжения. Появление электричества на отключённом от питания проводе происходит при размещении вблизи с ним другого кабеля, который остаётся подключённым к сети.

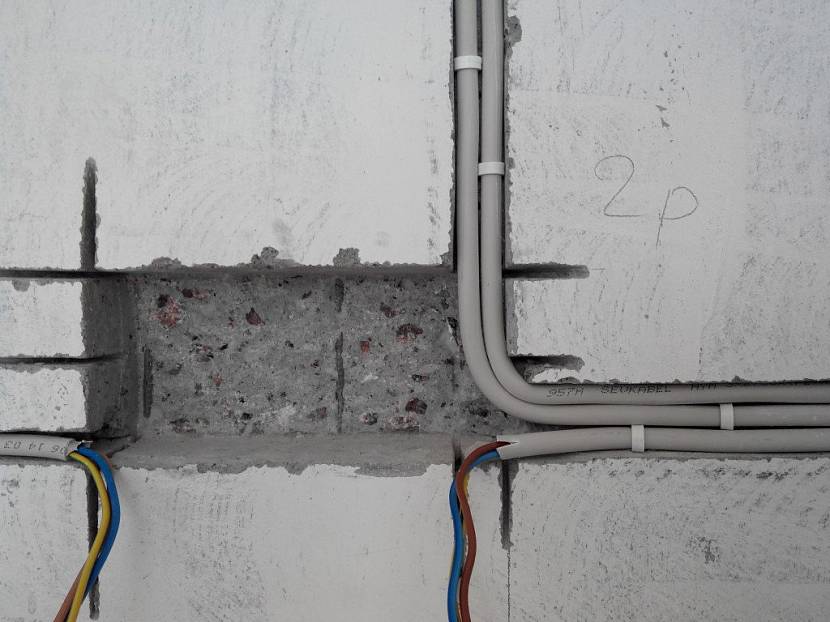

Провода могут размещаться в стенке. Если для управления лампой применяется обыденный выключатель, без подсветки, это является поводом поменять проводку. Задачка это не самая обычная, так как придётся убирать отделку на стенке. Если для работы устройства применяется подсветка, поначалу лучше испытать другие варианты.
Неисправности выключателя с подсветкой
Мигает светодиодная лампа и из-за установки стандартной лампы накаливания в светодиодный осветительный прибор, к которому подключён выключатель с подсветкой.
Моргание начинается, так как при выключении питания через устройство свечения (неоновое либо светодиодное) поступает маленькое количество тока от подсветки, что и приводит к миганию. Токопроводящая цепь замыкается и производит невольную зарядку компенсатора. Когда тока в них становится довольно, они начинают «пробовать» включить светодиодные элементы. Происходит одна вспышка, после этого компенсатору опять необходимо зарядиться.
Такая неисправность может показаться у всех осветительных приборов, оснащённых электронным модулем управления: как у светодиодных, так и у люминесцентных.
Для устранения задачи применяется резистор либо конденсатор. Деталь подключается сразу со светильником, размещается либо с задней стороны реле либо снутри патрона. В первом варианте применяется конденсаторный элемент объёмом 0,1-1 мкФ, который может работать при нагрузке 630В. Рекомендуется применять конденсаторы с железным покрытием, которое маркируются 104–630V либо 105–630V. Плюсы такового компонента: инертность к активной мощности (её он не потребляет), отсутствие нагрева, удаление помех, которые появляются от другой техники.
Во 2-м варианте применяется резисторный элемент, рассчитанный для нагрузки 0,5–1 Вт при 1 МОм. Размеры детали меньше, чем у конденсатора, потому её комфортно применять в маленьких светильниках.
Принципиально: если на устройстве два выключателя (две кнопки), для каждой нужен отдельный резистор либо конденсатор.

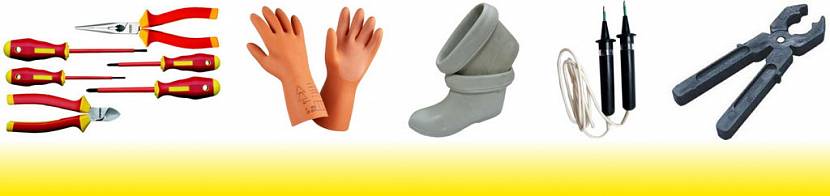

При использовании обрисованных компонент нужно, дабы соблюдались правила пожаробезопасности. При установке нельзя касаться проводов и других токопроводящих поверхностей, термоусадочный элемент должен быть покрыт изоляционным материалом.
Если мигает светодиодная лампа в выключенном состоянии, и у устройства более 1-го патрона, проблема устраняется без применения вспомогательных электронных средств. Обычная работа лампы восстановится, если просто в вблизи расположенный плафон установить стандартную лампочку накаливания. Она будет делать функцию резистора.
Светодиоды низкого свойства
Надёжные светодиодные лампы имеют высшую цена, потому почаще приобретаются дешевые изделия, которые отличаются маленькой ценой, но не имеют очень высокого свойства. При эксплуатации такие осветительные приборы полностью могут мелькать. Причина в конденсаторе малой вместимости, который применяется в конструкции экономной продукции. Его зарядка делается через диоды, что приводит к возникновению мерцания.
Для починки необходимо просто установить высококачественный элемент, в каком имеется драйвер, исключающий моргание. Если просто, он не даёт частицам тока от подсветки поступать к светодиодным лампочкам.
Деактивация подсветки
Это самый обычной способ устранения мигания, для которого не нужна брать отдельных компонент. Для исправления препядствия необходимо просто отключить (отрезать, удалить) контакты, которые идут от подсветки к светильнику. Мигать лампочка не будет, но и подсветка будет неактивна.
Видео описание
Как починить лампочку, которая мигает при выключенном свете:
Предпосылки моргания светодиода при включённом свете
Недостающее напряжение в сети
Это самая распространённая ситуация, при которой мигает светодиодная лампа во включённом состоянии. В районах за городом, и даже в некоторых городских районах нагрузка в питающей сети стандартно не превосходит 200В. Это приводит к недочету напряжения при включении тех либо других электроприборов, в том числе, к возникновению мигания у включённой светодиодной лампы. При таковой нагрузке нормально работать может только лампочка, у которой имеется драйвер. Также можно приобрести лампочку, которая работает при нагрузке от 180 до 250В.
Моргание может показаться и из-за применения диммера, устройства для регулирования яркости света, который подаётся светильником. При всем этом сама лампочка может быть не создана для работы с различными уровнями яркости. Такая модель начинает моргать сходу при подключении, если диммер включён не на всю мощность. Если мигает светодиодная лампа, можно просто включить диммер на максимум – тогда не будет мигания, но и диммер тогда будет работать исключительно в этом положении.
Если в доме повсевременно появляются перебои с подачей размеренной нагрузки, решением является покупка стабилизатора напряжения. Он уберет мигание светодиодных ламп и защитит их от резвого выхода из строя.
Есть также отдельная категория осветительных устройств, которые работают при нагрузке 12В. Для функционирования в доме они подсоединяются к устройству понижающего напряжения, который подключается к основной сети. Но мигать может и такая лампочка, что обычно гласит о малой мощности в питающем модуле устройства. Обычно проблема появляется при установке галогенных лампочек заместо светодиодов в точечных светильниках.
Низкое качество светодиода
Время от времени можно длительно размышлять и инспектировать, по каким техническим причинам и почему моргает светодиодная лампа во включённом состоянии, а причина оказывается обычной – низкое качество изделия.
Если лампочка моргает с определёнными интервалами, мигание может быть даже неприметно для человека. Причина проблемы – в низком качестве питающего модуля светодиода, который не может корректно обработать выпрямленную нагрузку.
Такое моргание вредоносно для глаз и по этой причине брать осветительные устройства нужно у испытанных производителей. Все надёжные изготовители делают свою продукцию согласно правилам СанПиН 2.2.1/2.1.1.1278–03, в каких указан коэффициент пульсаций. Если изделие высококачественное, данный параметр будет написан на упаковке. У дешёвых моделей он указывается не всегда.
Повысить качество светодиода у дешёвых изделий можно своими руками, но это достаточно трудоёмкая задачка: обычно нужно разобрать цоколь и установить заместо старенького конденсатора новый большей ёмкости. Естественно, новый элемент должен подходить по габаритам светодиодной лампочке, дабы цоколь нормально устанавливался на место.
Видео описание
Смотрите, как убрать мигание лампы при включённом свете в данном видео:
Большая часть заморочек с миганием светодиодов можно решить без помощи других. Но, если вы не убеждены в собственной компетентности по данному вопросу, лучше попросить выполнить диагностику и ремонт оборудования специалиста, либо человека, который разбирается в электротехнике. Помните, что светодиодная лампочка ведет взаимодействие с электрической сетью, потому принципиально соблюдать технику безопасности для защиты от удара током.
