Светодиодная лампа на 220в своими руками

С того времени как появились более экономные, чем лампы накаливания, осветительные приборы, у многих есть желание поменять освещение в доме либо квартире на светодиодное. Останавливает только то, что стоимость таких устройств высока. Естественно, что человек задумался о способности изготовлении светодиодной лампы на 220 В своими руками. Можно ли собрать лампу самому и на что направить внимание, изготавливая светодиодную лампочку? Либо все таки единственный вариант – это покупка готового устройства в магазине? Как оказывается, такое изготовка полностью может быть, хотя и трудоемко.

Основной задачей при таковой работе станет сборка стабилизирующего аппарата, с помощью которого ток сети 220 В будет преобразован в неизменное напряжение 12 В, которое и нужна для свечения светодиодов. А какую форму придать будущей лампе, пусть каждый решает сам – это может быть потолочный осветительный прибор, бра либо настольная лампа на 220 В, собранная своими руками. Но для начала необходимо разобраться, в чем преимущество схожих световых устройств и какие у них недочеты.

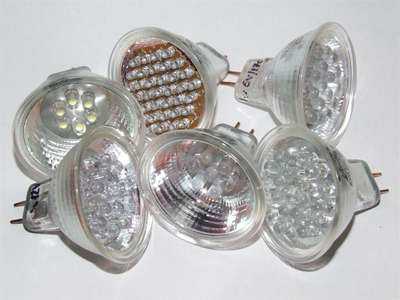

Светодиодные лампы, изготовленные своими руками из галогенных

«За» и «против» светодиодов

Удаление галогенной лампы из корпуса

На самом деле, сама лампа из светодиодов либо из светодиодной ленты – это несколько частей, питающихся средством стабилизационного блока либо драйвера, который подает на потребители неизменное напряжение 12 В. Интенсивность свечения зависит в главном от количества диодов, включенных в схему осветительного прибора (схема их не очень сложна).

Из плюсов такового освещения с диодиками можно отметить очень огромную экономию электричества, даже по сопоставлению с КЛЛ (энергосберегающими) лампами и большой срок службы (почаще от 100 тыщ часов). По этим причинам такие приборы можно вообщем не выключать. Например, в квартире есть мелкие детки, которые просто не могут достать до выключателя света в туалете. Тогда изготовка своими руками светодиодной лампы будет хорошим и экономным решением.

Даже в повсевременно включенном состоянии таковой осветительный прибор будет потреблять 6 W (аналог лампы накаливания в 50–60W), ну а при отсутствии рассеивателя и того меньше. Произведя легкий расчет, можно получить расход электроэнергии наименее 1 киловатта за 100 часов, а если быть более четким, то расход в месяц беспрерывной работы светодиодной лампочки составит всего 4 кВт. К тому же к преимуществам можно отнести и большой ассортимент схожей продукции на рынке электротехники.

Недочетами подобного вида освещения является высочайшая цена осветительных приборов, также то, что из-за сравнимо маленького срока, в течение которого светодиодные лампы находятся в широкой продаже, торговец не всегда может верно проконсультировать покупателя по вопросам величины светового потока и пр. В аннотации к лампе в большинстве случаев не указаны утраты при прохождении света через рассеиватель, также воздействие отражателя на светопоток.

Светодиодная лампа на 220 В своими руками

Естественно, процесс производства своими руками такового устройства, как светодиодная лампочка, работающая от 220 В, просит большого терпения и, естественно, времени. Но ведь в конечном итоге можно быть уверенным в том, что помещение будет освещено ровненьким светом в протяжении долгого времени, а это того стоит.

Удачный вариант – это LED-лампа, собранная своими руками на базе отработавшей свое галогенной, снятой с точечного осветительного прибора. Для этого потребуются некоторые детали:

1. конкретно сама лампочка, с которой необходимо снять стекло;
2. светодиодные элементы, в количестве менее 22 шт. (при большем количестве работа станет довольно сложной);
3. клей (лучше быстросохнущий);
4. медный провод;
5. маленькая часть дюралевого листа (0.2 мм). При отсутствии его можно поменять разрезанной банкой от газировки;
6. резисторы (их данные можно высчитать через веб).

Необходимо отметить, что самодельные светодиодные лампы уже не новинка, многие сами и без излишних издержек меняют освещение собственных квартир на более экономное.

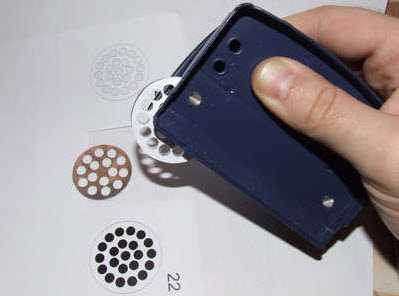

Отверстия в алюминии с помощью дырокола

Подготовка

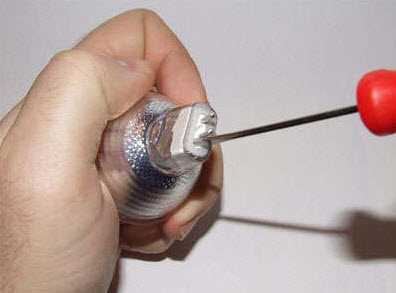

Сперва необходимо вынуть само тело галогенной лампы из корпуса. Для этого с помощью обыкновенной отвертки нужно удалить клей (делается это до боли просто), но все деяния необходимо создавать очень осторожно – материал очень хрупок и его просто разрушить.

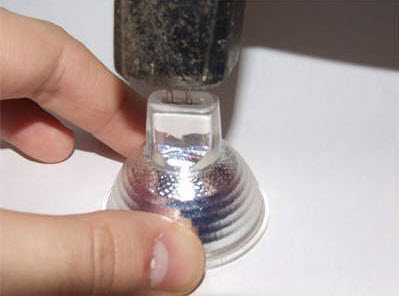

После чего необходимо положить лампу так, дабы ножки контактов были ориентированы ввысь, и аккуратненько стукнуть по ним молотком. В итоге светоэлемент должен выпасть. Если на поверхностях осталось незначительно старенького клея – не неудача, убирать его не надо.

Дальше нужно вырезать круг из дюралевого листа либо банки с расчетом, дабы он чуток притапливался в корпусе (менее чем на 1–2 мм) и выполнить в нем отверстия с помощью дырокола по количеству светодиодов, которые будут установлены в лампе.

Сборка светодиодов на алюминии

Сейчас необходимо воткнуть световые элементы будущей самодельной светодиодной лампы в проделанные дыроколом отверстия в дюралевой фольге. Их также нужно будет зафиксировать. Делать это идеальнее всего термопистолетом, но подойдет и обыденный силиконовый герметик, он тоже высыхает очень стремительно. Фиксировать необходимо аккуратненько, не попадая клеем на ножки светодиодов, по другому при пайке будет выделяться очень едкий дым. При фиксации герметиком его лучше залить в мед шприц, так будет удобнее наносить.

Элементы расположить необходимо так, дабы ножка анода 1-го находилась вблизи с ножкой катода другого, это сделает более комфортной последующую пайку. Удобнее будет, если минусовые ножки диодов надрезать, сделав их чуток короче – установка станет намного проще. Рекомендуется спаивать последовательно по 4 диодика.

При условии, что схема лампы содержит внутри себя 20 световых частей, после пайки получатся свободными 5 плюсовых и 5 минусовых ножек. Сейчас к контактам со знаком «-» припаиваются резисторы, а все контакты со знаком «+» спаиваются в один. Торопливость при пайке не нужна, т. к. есть опасность попортить диодик, который находится вблизи.

И последний шаг монтажа схемы – пайка 2-ух маленьких кусков медного провода. Один идет от плюсового контакта, 2-ой от резисторов, собранных в одно целое. Перед тем как собрать LED-лампу, нужно убедиться, что ни одна ножка, ни один контакт не соприкасаются между собой, если это не предугадывает схема.

Последние этапы сборки светодиодной лампы

Сборка светодиодных ламп

Дюралевая платформа со светодиодами помещается вовнутрь корпуса лампы так, дабы припаянные медные провода вышли в тех местах, где находились ножки контактов галогенной лампы. Собирая изделие, в местах промазки контактов старенькой лампы также необходимо нанести быстросохнущий клей и подождать, дабы он затвердел. Остается только поставить с боковой стороны контактов на корпусе лампы минусовую и плюсовую метки.

А сейчас можно подать на сделанную своими руками диодную лампу неизменное напряжение в 12 В и проверить функционирование, а далее установить выпрямитель, спрятав его за навесным потолком либо сверху кухонного гарнитура, и самодельная LED-лампа с питанием на 220 вольт готова. Можно сделать лампу не только лишь на 12 В, но и на 36, схема сборки схожа, с той только различием, что в параллель спаивается не 4, а 12 частей.

Изготовка платы из стеклотекстолита

Если имеется покрытый медным напылением стеклотекстолит, то можно применять его заместо дюралевого листа для производства электронной платы. Для этого необходимо так же вырезать круг и отметить на нем карандашом места установки светодиодов. После чего нужно узким сверлом (по размеру ножки) просверлить отверстия.

Дальше лаком по омедненной поверхности прорисовывается сама схема, лак просушивается и плата помещается на одни день в раствор из одной ложки медного купороса и 2-ух – поваренной соли. В конечном итоге медь, не покрытая лаком, вытравится, а на готовую плату уже можно припаять светодиоды, после этого собрать в том же порядке, как и предшествующий вариант.

Как выполнить своими руками светодиодную лампу, сейчас понятно. Но еще есть целый ряд световых устройств, которые можно выполнить самому. Диодный осветительный устройство можно собрать из корпуса старенькой энергосберегающей лампы, при таковой работе может понадобится и цоколь от лампы накаливания. Также может быть своими руками сделать экономный светодиодный осветительный прибор из светодиодной ленты. Но при таких вариантах нужно изготовка драйвера, что не каждому под силу, ведь от мастера будет нужно хотя бы мельчайший опыт в чтении схем и навык их пайки.

Хотя при большенном желании и минимуме денежных издержек выполнить можно почти все. К тому же срок службы светодиодных световых устройств не находится в зависимости от количества циклов включения-выключения в отличие от люминесцентных ламп либо ламп накаливания.

В любом случае, есть ли опыт подобного рода либо нет, имеет смысл испытать, даже просто с целью личного энтузиазма. Но очень принципиально держать в голове, что собирая своими руками LED-лампу на 220 В, нужно быть максимально осторожным, ведь это работа с небезопасным для жизни напряжением.

Схема светодиодной лампы на 220 в

В отличие от обыденных ламп накаливания, полупроводниковые лед осветительные приборы потребляют намного наименьшие объёмы электроэнергии и относятся в связи с этим к категории эконом. При всем этом долговечность их эксплуатации для некоторых моделей осветителей увеличивается в пару раз. С эталонами современных моделей светодиодных лед ламп можно ознакомиться на рисунке, приводимом ниже.

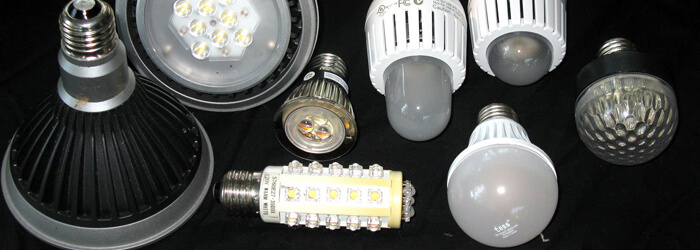

Эталоны светодиодных ламп

Схема светодиодной лампы на 220 в спроектирована таким макаром, что напряжение на её выходе средством драйвера снижается до требуемой величины, которая, обычно, не превосходит 1,8-4,0 Вольта (на каждом из светодиодов).

Принцип деяния светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Принципиально! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого либо синего).

Так как лампы, в состав которых входят светодиоды, должны обеспечивать получение незапятнанного дневного света, их разработчикам пришлось применить маленькую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В таковой конструкции под воздействием фотонов синего спектра жёлтый люминофор начинает испускать собственное тусклое излучение.

Типы светодиодов

За счёт разных подходов к сборке полупроводниковых чипов удалось сделать следующие разновидности светодиодных излучателей:

• DIP – светодиодные лампы, изготавливаемые на базе кристалла с размещённой сверху линзой и 2-мя подводящими проводниками. Этот вариант более распространён на практике и применяется для организации подсветки в разных световых устройствах;

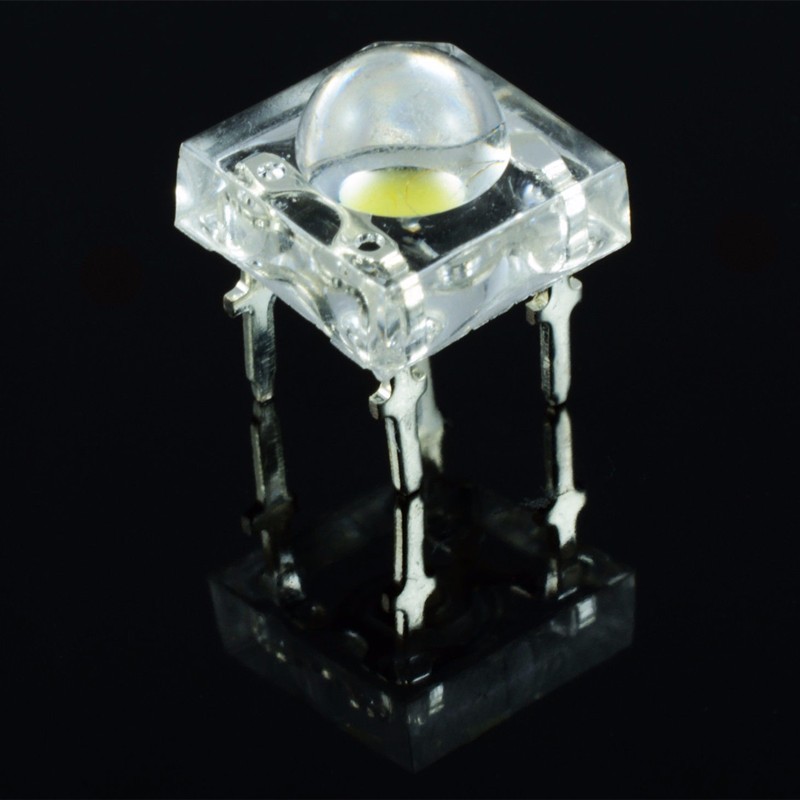

• Так именуемая «Пиранья», отчасти напоминающая предшествующую конструкцию, но имеющая четыре вывода. Повышение числа контактов увеличивает её надёжность и содействует улучшению отвода тепла (смотрите набросок ниже);

Лампа типа «Пиранья»

Дополнительная информация. Такие светодиоды по большей части используются в автомобилестроении.

• SMD-светодиодные излучатели могут располагаться на плоских поверхностях, за счет чего удается уменьшить габариты осветительного прибора, также сделать лучше теплоотводящие характеристики. Они выпускаются в самых разных исполнениях и используются в современных источниках светового излучения;
• Изделия, изготавливаемые по СОВ технологиям, согласно которым чип впаивается конкретно в плату. За счет такового устройства полупроводниковый лед переход надёжно защищается от окисления и перегрева. Сразу с этим значительно увеличивается интенсивность диодного свечения.

Направьте внимание! Особенность вышеперечисленных выполнений заключается в том, что в случае перегорания светодиода его придётся поменять на сто процентов, так как отремонтировать эти изделия путём замены отдельного чипа нереально.

Ещё один недочет таких светодиодов – их небольшой размер, что вынуждает собирать их в группы по несколько штук. Не считая того, интегрированный в них кристалл равномерно стареет, вследствие чего яркость лед излучателя с течением времени понижается. Дальше будет рассмотрено устройство светодиодной лампы на 220в.

Устройство LED-диодов

Устройство светодиодной лампы на 220 вольт не отличается большой сложностью и полностью может быть рассмотрено даже на любительском уровне. Традиционная светодиодная лампа на 220 вольт включает в свой состав следующие неотклонимые элементы:

• Несущий корпус с цоколем;
• Специальную рассеивающую линзу;
• Отводящий тепло радиатор;
• Модуль светодиодов LED;
• Драйверы светодиодной лампы;
• Блок питания.

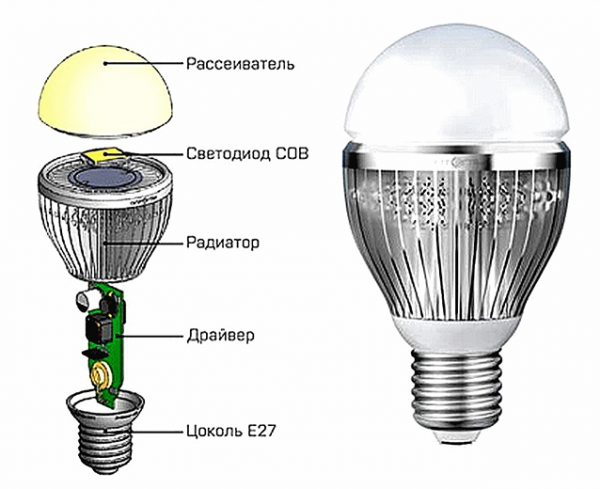

Ознакомиться со строением LED-лампы на 220 вольт (разработка СОВ) можно на размещённом ниже рисунке.

Строение светодиодного осветителя

Этот светодиодный устройство делается как единое целое и содержит в собственной конструкции огромное количество однородных кристаллов, распаиваемых при сборке с образованием бессчетных контактов. Для его подключения к драйверу довольно присоединить всего одну из контактных пар (другие кристаллы подключены параллельно).

По собственной форме эти изделия могут быть круглыми и цилиндрическими, а к сети они подсоединяются средством специального резьбового либо штырькового цоколя. Для светодиодной системы общего использования, обычно, выбираются осветительные приборы, показатель цветовой температуры которых составляет 2700К, 3500К либо 5000К (при всем этом градации диапазона могут принимать любые значения). Такие приборы достаточно нередко используются в декоративных целях и для освещения маркетинговых баннеров и щитов.

Разглядим отдельные модули светодиодной лампы более тщательно.

Драйвер

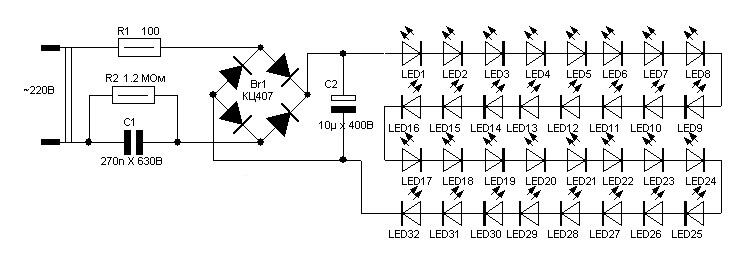

В упрощённом виде схема драйвера, применяемого для питания лампы от сети 220 Вольт, смотрится, как это изображено на рисунке ниже.

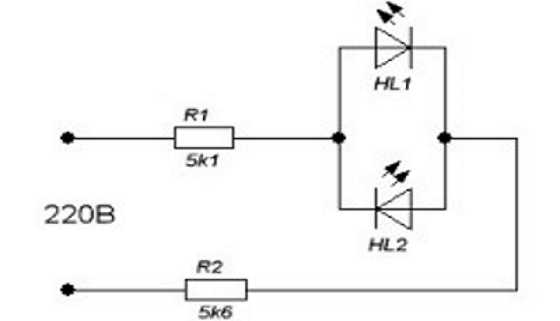

Схема простого драйвера

Количество деталей в этом устройстве, выполняющем согласовательную функцию, относительно невелико, что разъясняется особенностями схемного решения. Его электрическая схема содержит в своём составе два гасящих резистора R1, R2 и подключённые к ним по встречно-параллельному принципу светодиоды HL1и HL2.

Дополнительная информация. Такое включение ограничительных частей обеспечивает защищённость схемы от оборотных выбросов напряжения питания. Кроме этого, в итоге такового включения частота поступающего на лампы сигнала увеличивается в два раза (до 100 Гц).

Сетевое напряжение питания с действующим значением 220 Вольт подаётся в схему через ограничительный конденсатор С1, с которого оно поступает на выпрямительный мостик, а потом – конкретно на лампу.

На заметку. Простота схемы согласующего устройства (драйвера) допускает возможность его ремонта своими руками.

Источник питания

Типовая схема источника питания LED-лампы изображена на рисунке, представленном ниже.

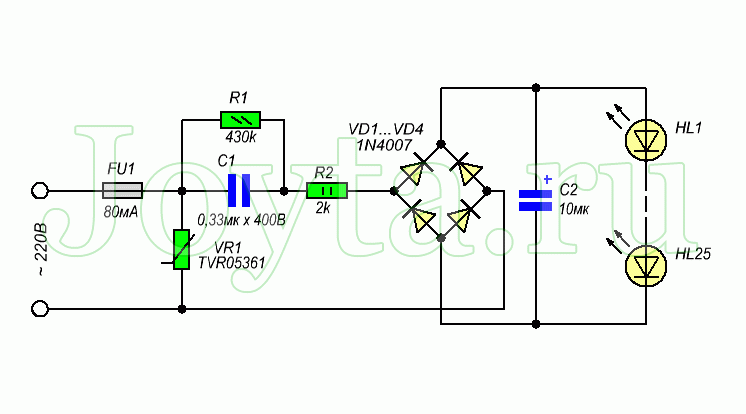

Схема модуля питания с драйвером

Эта часть осветительного устройства выполнена в виде отдельного блока и потому может свободно извлекаться из корпуса (с целью её ремонта своими руками, к примеру). На входе схемы имеется выпрямительный электролит (конденсатор), после которого пульсации с частотой 100 Герц отчасти исчезают.

Резистор R1 нужен для образования цепочки разряда конденсатора при выключении схемы от источника питания.

Самостоятельный ремонт

В случае выхода из строя простого LED-осветителя, сделанного на базе отдельных светодиодных частей, его ремонт может быть осуществлён своими руками. Самостоятельный ремонт светодиодных ламп и устройств, электрические схемы которых подверглись рассмотрению ранее, сводится к обычный подмене неисправных блоков и деталей.

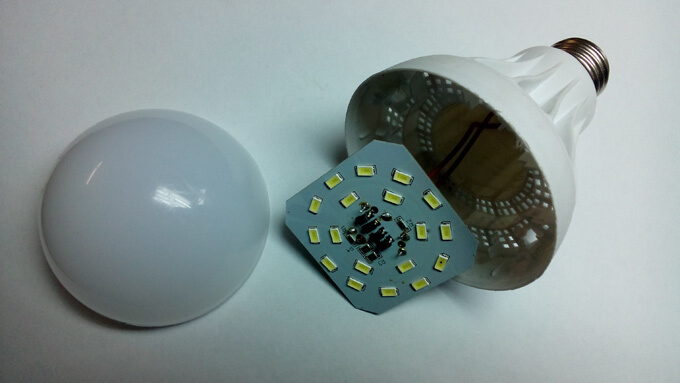

Корпус изделия просто разбирается после того, как его аккуратненько отделяют от цокольной части. Снутри конструкции размещается плата с рабочими светодиодами, количество которых отличается у различных моделей (смотрите фото ниже).

Разборка светодиодной лампы

Направьте внимание! У обширно распространённой модели лампы типа «MR 16», к примеру, общее число светодиодов равно 27-ми 1,5 вольтовым элементам.

Для того дабы получить доступ к печатной плате с размещенными на ней диодиками, довольно удалить защитную стеклянную линзу, аккуратненько поддев её отлично отточенной отверткой.

После разборки корпуса светодиодного изделия нужно будет сделать следующие шаги:

• Обнаруженные ранее неисправные (несветящиеся) диоды после дополнительной проверки необходимо будет поменять. Для оценки их исправности следует пользоваться измерительным устройством (мультиметром), включённым в режим «Прозвонка»;

Дополнительная информация. Проверить исправность других частей, которые содержит данная электросхема, можно путём подачи на них напряжения величиной от 1,5 до 2,5 Вольт (исправные диоды при подаче такового потенциала должны зажигаться).

• При проверке потенциалами более 5-ти Вольт последовательно с проверяемым элементом врубается ограничивающий резистор номиналом порядка 4,7-5,1 Ком;
• В случае если все установленные в плату диоды исправны, но при горении повсевременно мелькают, предпосылкой этого может быть «пробой» конденсатора С1.

Для того дабы убедиться в этом, следует проверить его номинальную ёмкость этим же мультиметром (о том, как это выполнить, можно выяснить в аннотации по применению устройства). Другой подход к решению данной препядствия подразумевает ординарную подмену конденсатора другим, заранее исправным элементом, рассчитанным на напряжение более 400 Вольт.

Самостоятельное изготовка осветительного прибора

Сделать осветитель на базе светодиодов своими руками, как говорится, «с нуля» – дело канительное и не для всех подходящее. Проще выполнить это, воспользовавшись уже отработавшим свой ресурс старенькым светильником подобного типа.

В данном случае самодельная светодиодная лампа будет набрана из новых частей, запаянных на демонтированную из старенького устройства либо отремонтированную плату. Если на ней остались рабочие диоды, необходимо будет поменять спаленные элементы новыми (лучше такого же типа и конструкции).

Направьте внимание! При изготовлении фирменных ламп из суждений выгодности продаж рабочий ток отдельных светодиодов выбирается с максимально огромным значением. При переделке такового устройства лучше впаять последовательно с каждым элементом ограничительное сопротивление порядка 1 Ком.

По мере надобности для производства лампы своими руками можно применять старенькую плату со схемой драйвера, заменив в ней все неисправные детали.

При отсутствии нужных плат и деталей драйвер можно сделать, ориентируясь на рассмотренную выше схему блока питания, совмещённого с преобразователем (смотрите набросок выше). При доработке к ней следует добавить ещё один резистор (обозначим его как R3), применяемый для разрядки конденсатора С2. В итоге получится приведённая ниже схема.

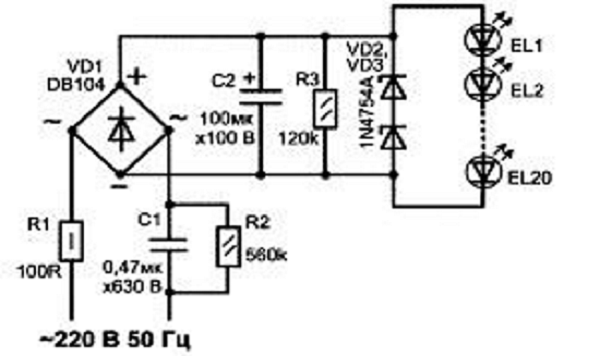

Схема самодельного драйвера

Кроме резистора, в неё добавлены два типовых стабилитрона (VD2,VD3), обеспечивающих его шунтирование при обрыве цепи нагрузки.

Дополнительная информация. Если хорошо подобрать напряжение стабилизации ограничивающего диодика, полностью можно будет обойтись одним стабилитроном.

Данная схема драйверного устройства рассчитана для подключения 20-ти тусклых светодиодов определённого типа. Если их класс либо полное количество будет другим, следует поменять номинал конденсатора С1 таким макаром, дабы нагрузочный ток в диодной цепочке был более 20-ти мА. Обозначенное его значение гарантирует достаточную яркость свечения этих устройств.

В качестве питающей драйвер схемы, обычно, применяется узел, в состав которого не заходит массивный трансформаторный элемент (такое включение именуется «прямым»). Отсутствие трансформатора значительно упрощает сборку модуля и уменьшает его размеры.

Принципиально! Но в данном случае реальна угроза попадания высокого напряжения на выход схемы (в случае пробоя ряда последовательно включённых частей, к примеру). Единственное утешение заключается в том, что такое случается очень изредка.

В заключительной части обзора отметим, что принципные схемы большинства из поступающих в продажу светодиодных изделий практически не отличаются одна от другой. Определённые различия наблюдаются только в типе применяемых в них компонент, также в методе формирования выходного напряжения, осуществляемого драйвером.

Добавим к этому, что лампы на светодиодах, оснащённые особыми драйверами, надёжно защищаются от колебаний напряжения в сети, а входящий в их состав радиатор обеспечивает защиту изделия от перегрева. Использование без помощи других сделанных модулей за счёт их дополнительной доработки может значительно продлить сроки эксплуатации осветительных устройств, собранных на их базе.

КАК Выполнить СВЕТОДИОДНУЮ ЛАМПУ

Всем мастерам привет! Сейчас желаю Для вас показать несколько конструкций светодиодных ламп, которые можно выполнить из отслуживших свой срок «энергосберегаек» и обрезков светодиодной ленты. Сущность идеи в том, что можно дать новейшую жизнь старенькым вещам и они ещё длительно будут служить на благо человеку. Схема общая для всех трёх конструкций — обыденный бестрансформаторный источник питания. Подробнее о его работе можно почитать тут.

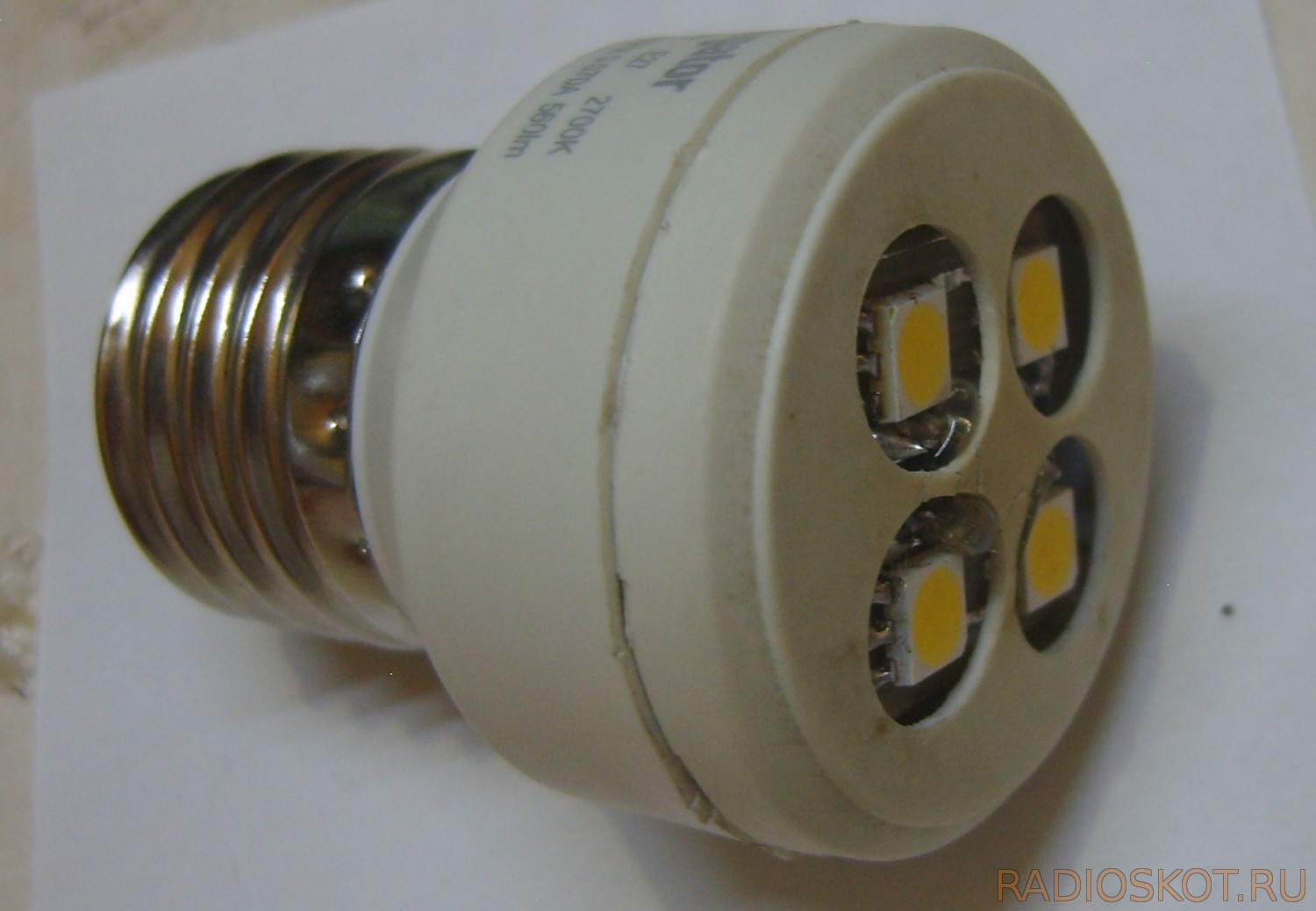

Светодиодная лампа для ночника

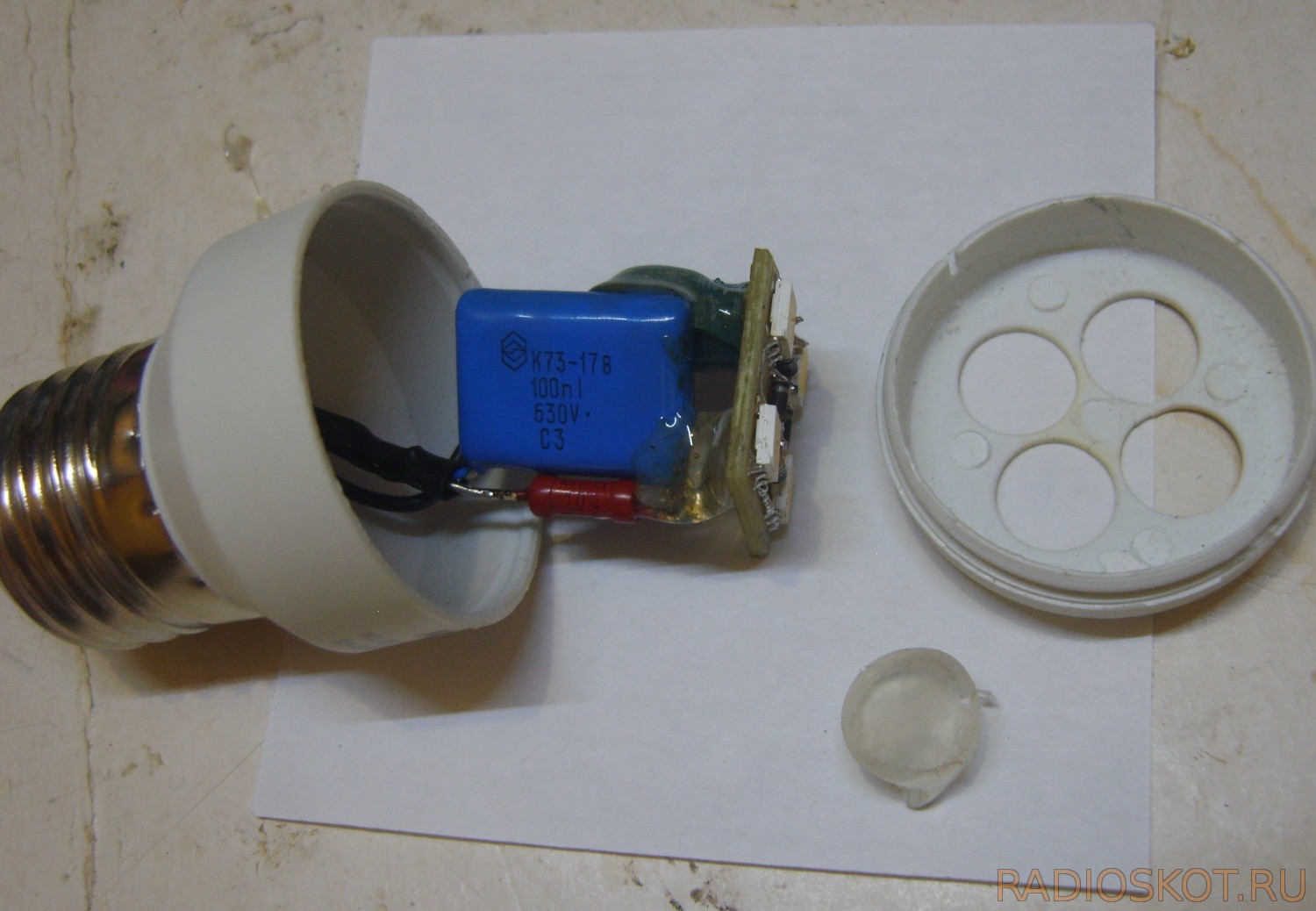

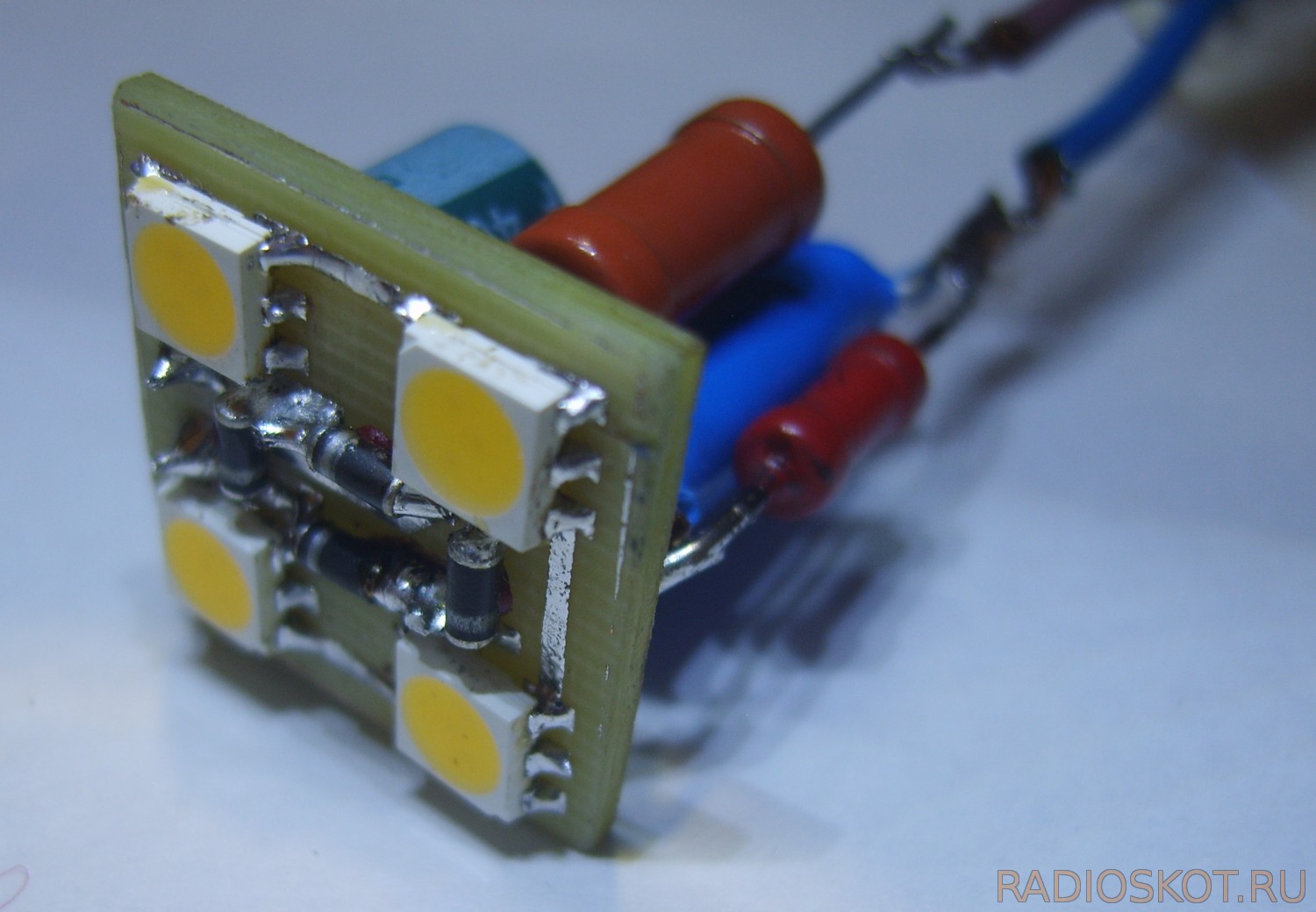

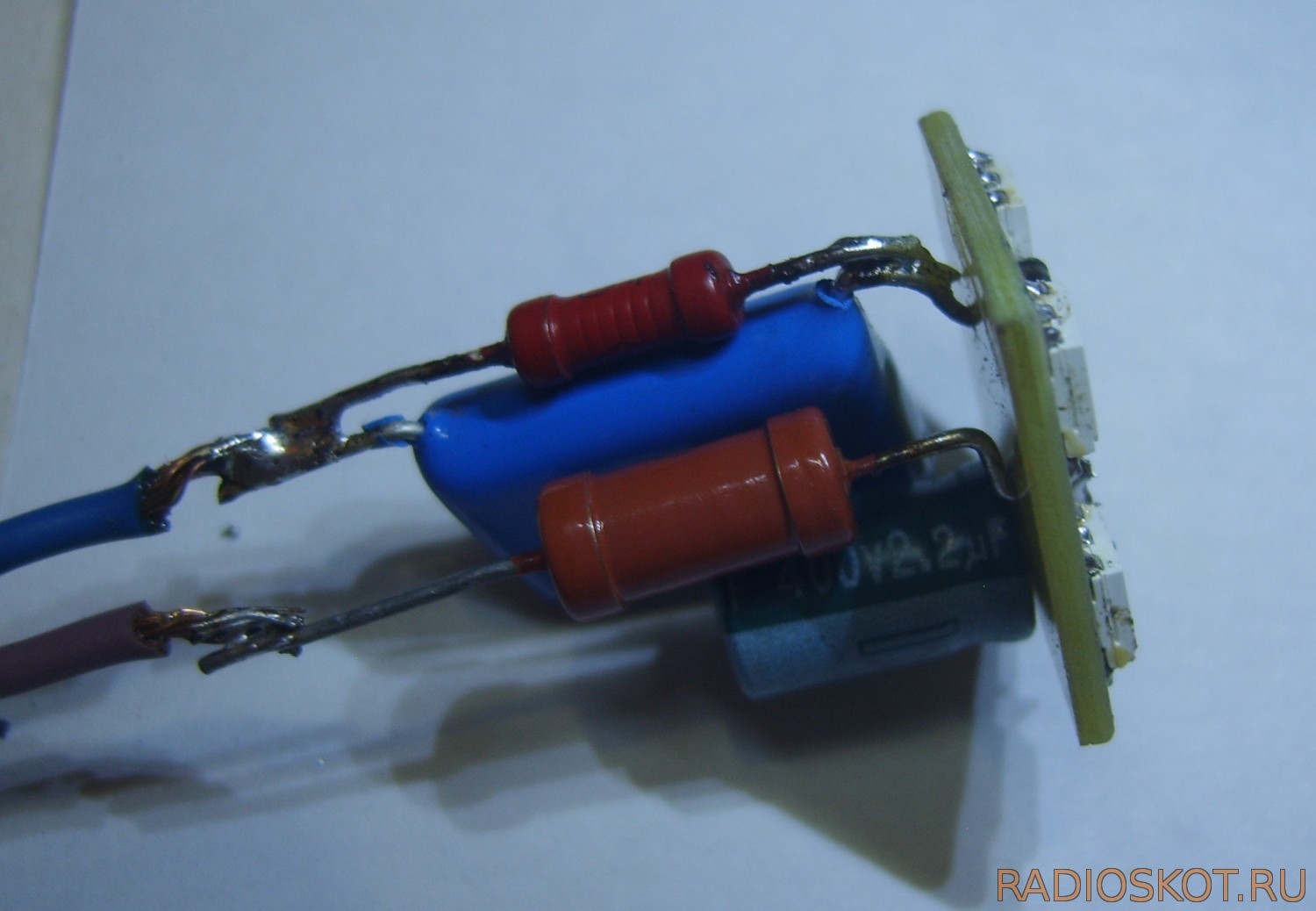

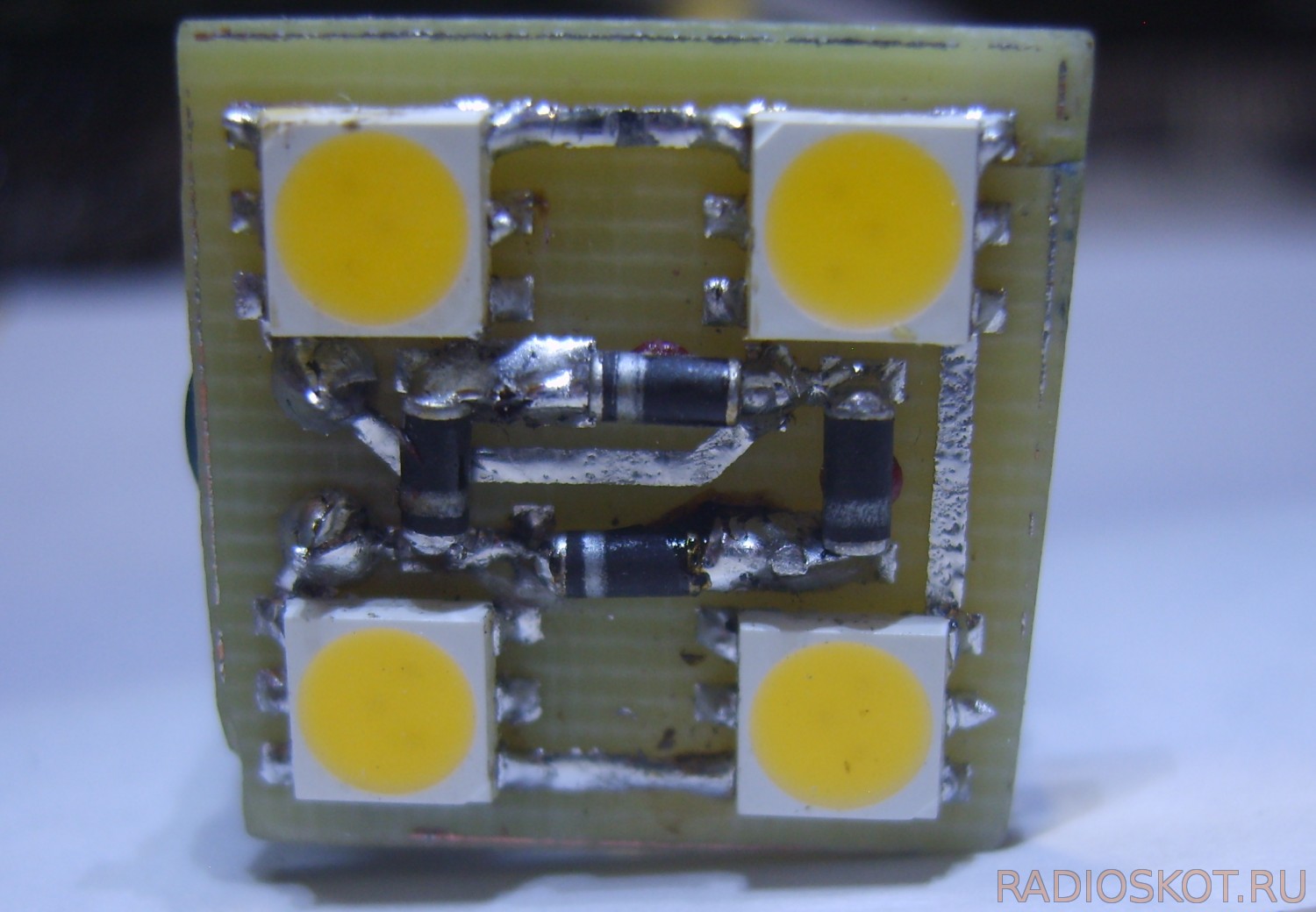

1-ая конструкция маленький мощности, потому планируется установить её в ночник. Лампа собирается на базе четырёх трёхкристальных светодиодов SMD5050. Ток употребления 4,5 мА. Балластный конденсатор 0,1 мкФ.

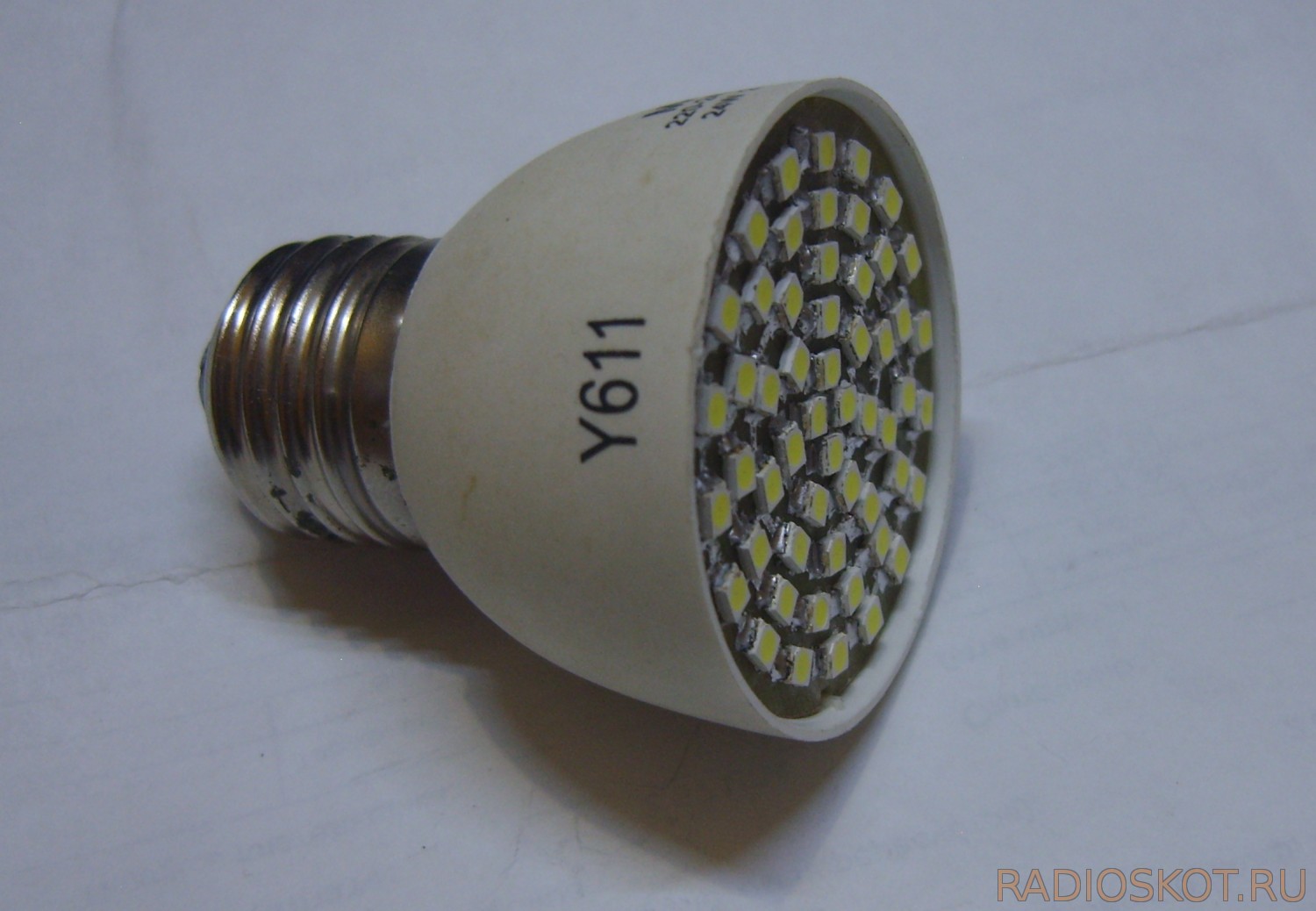

Светодиодная лампа 2 ватта

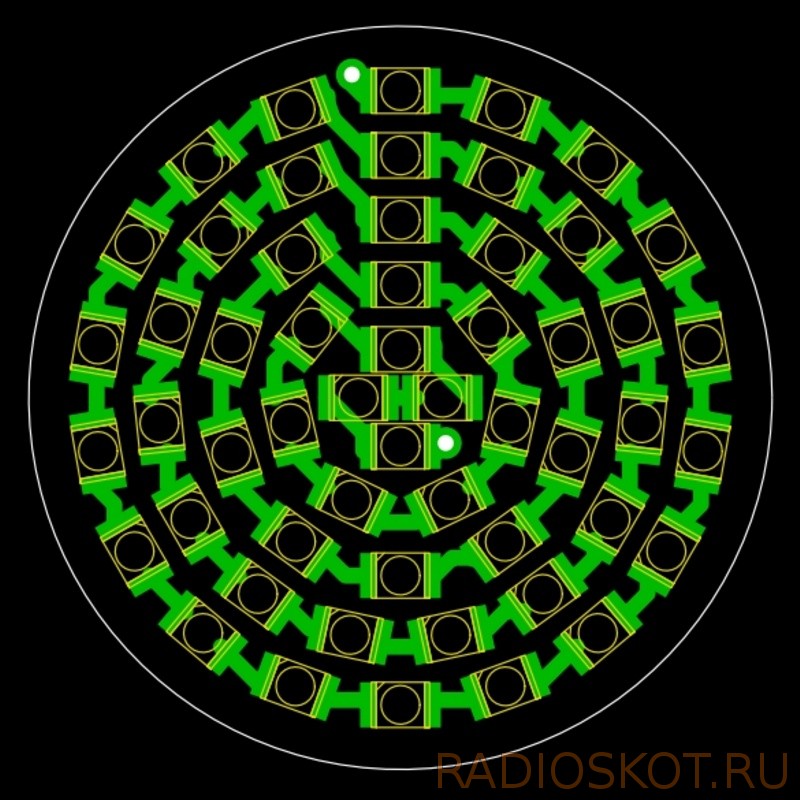

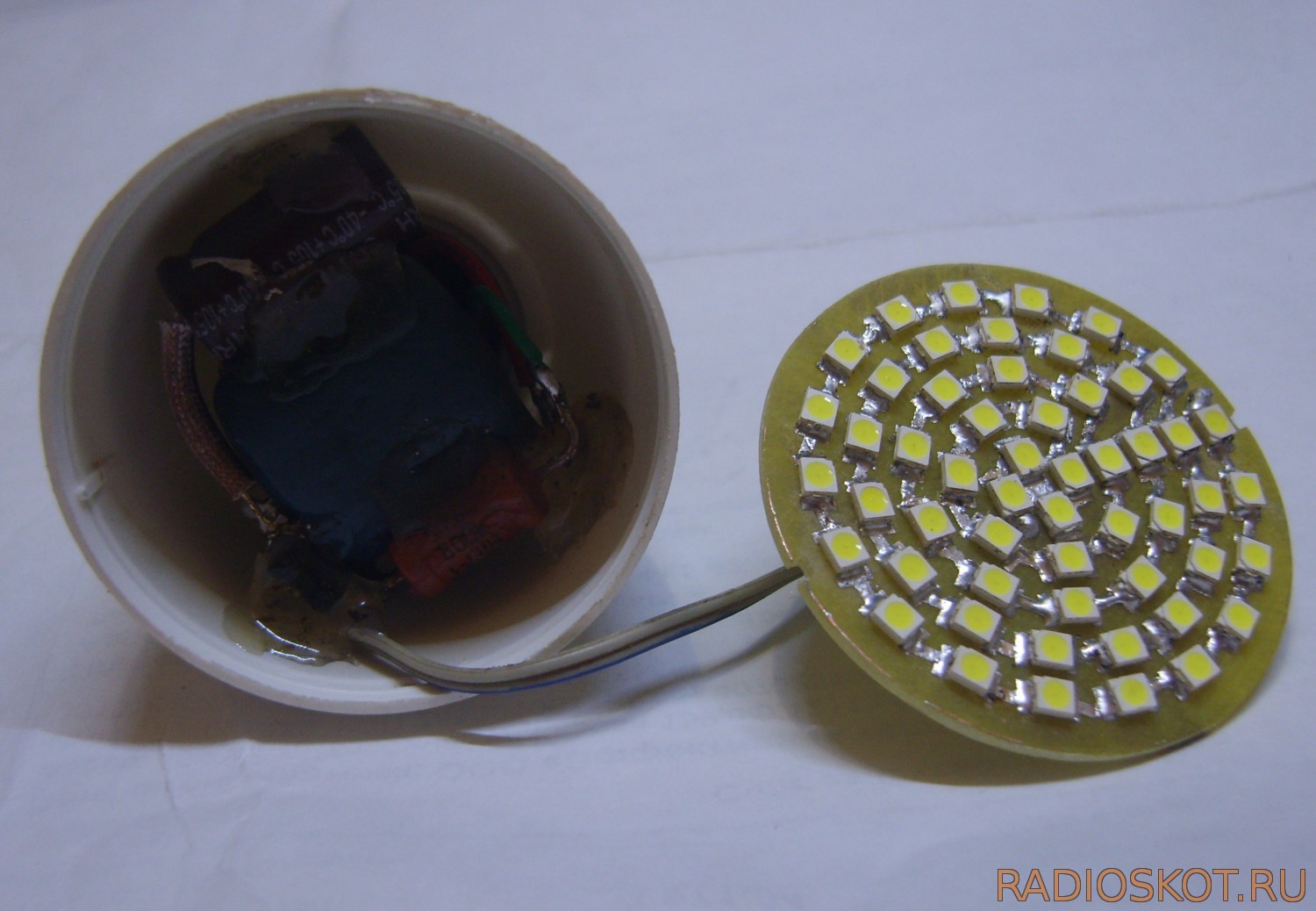

Лампа на 2 ватта из пятидесяти четырёх однокристальных светодиодов SMD3528 в настольный осветительный прибор. Ток употребления 11 мА. Конденсатор 0,47 мкФ.

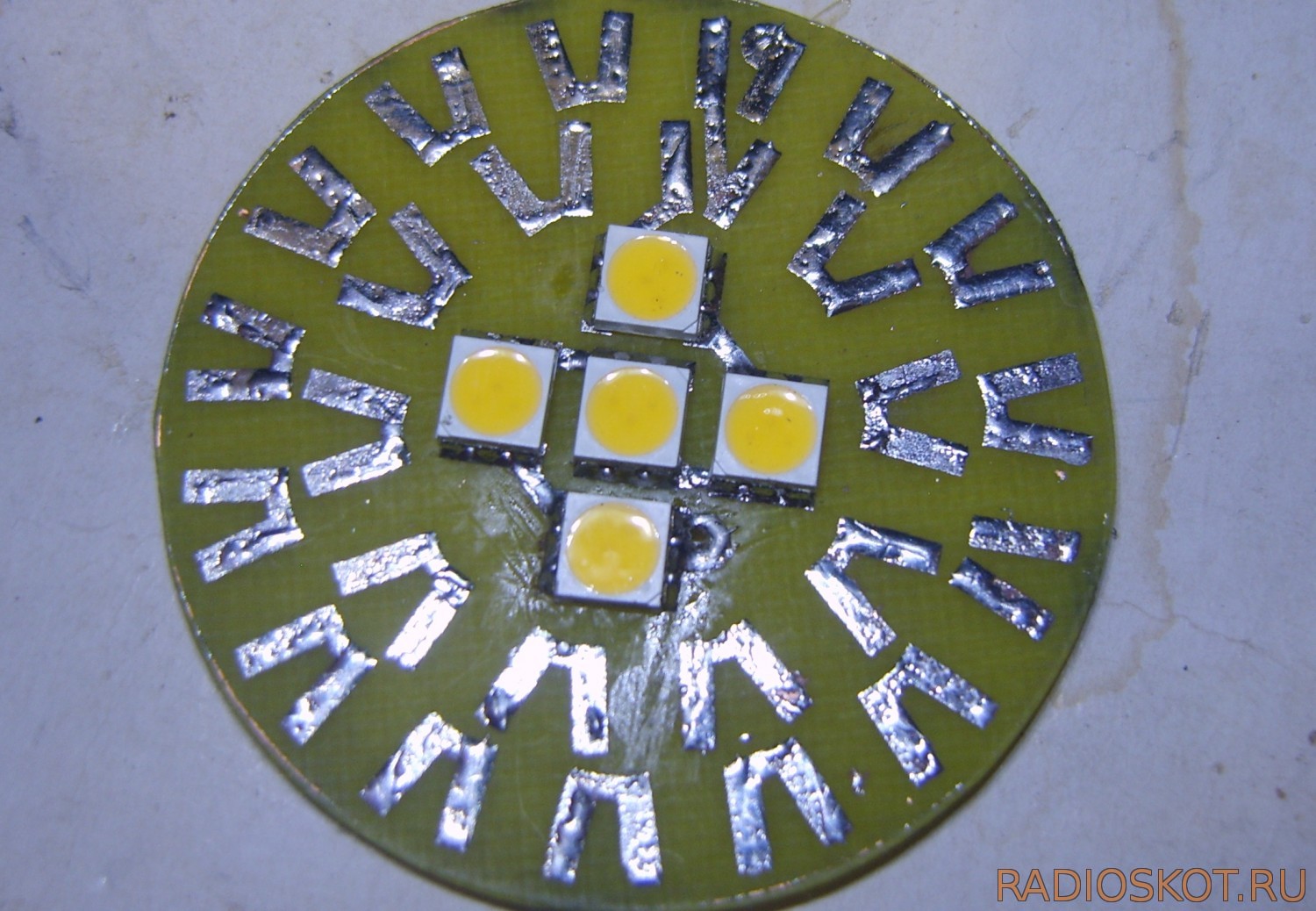

Светодиодная лампа 5,5 ватт

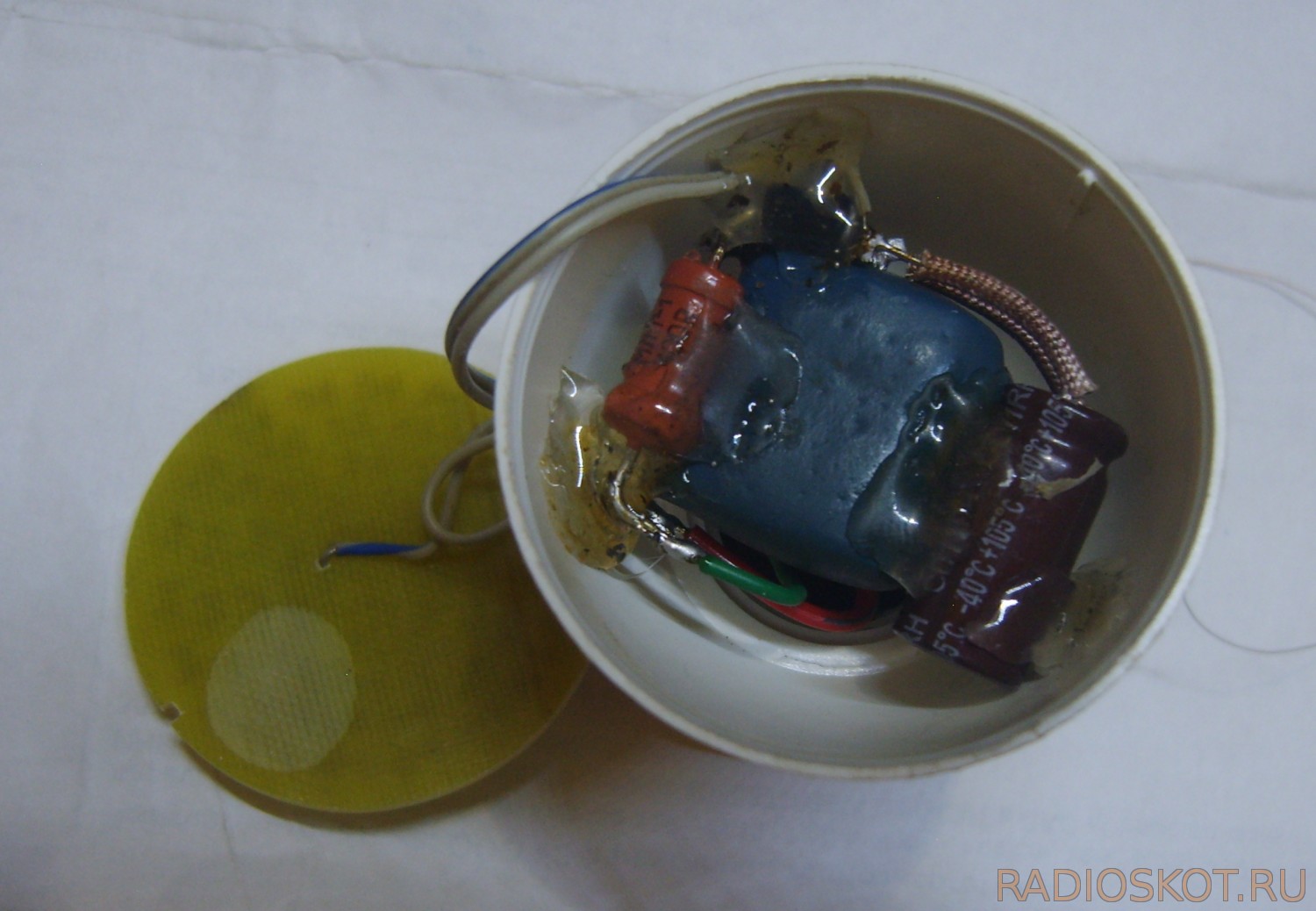

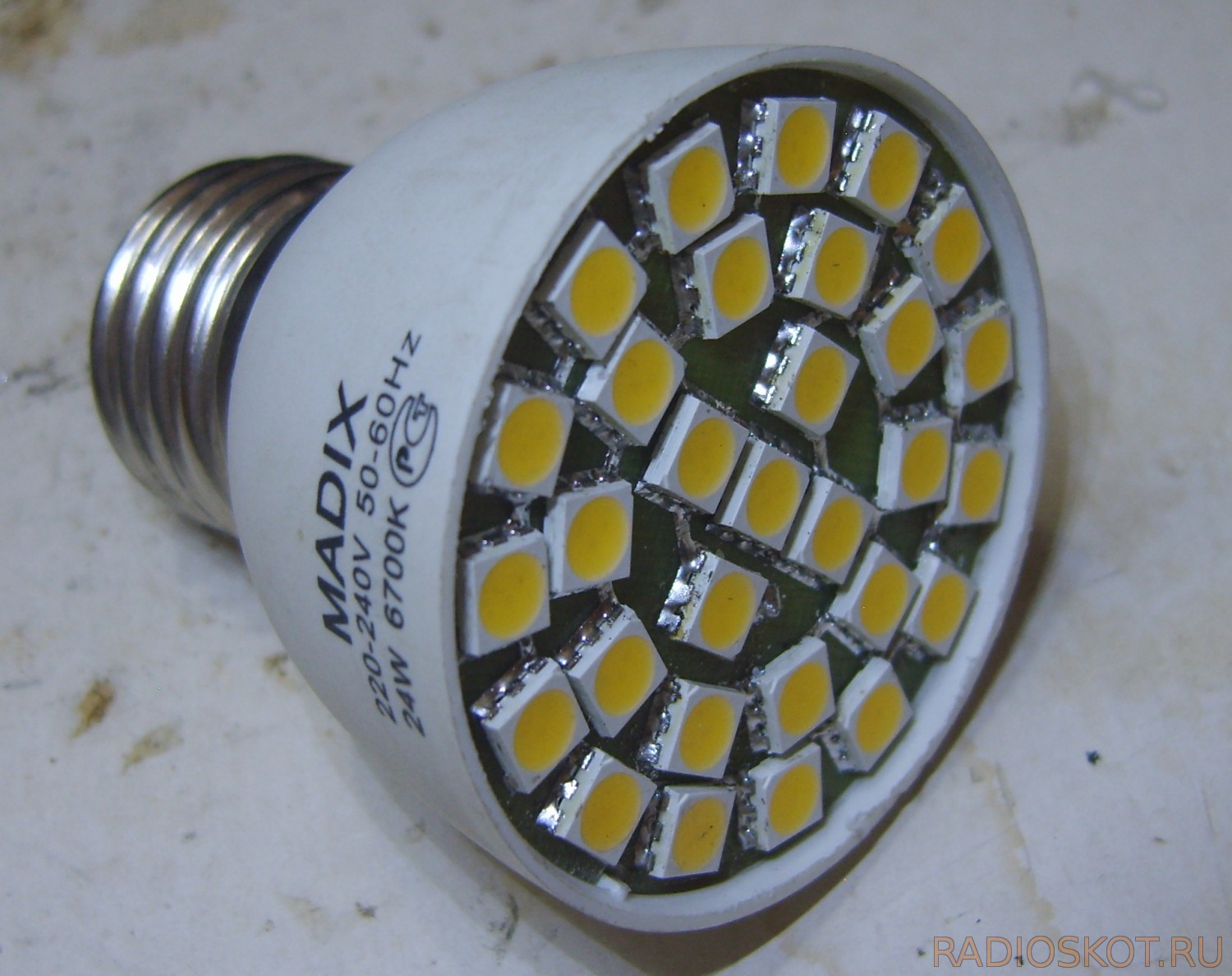

Лампа на 5,5 ватт из 30 трёхкристальных светодиодов SMD5050 в прихожую. Ток её употребления 60 мА. Конденсатор 1,5 мкФ.

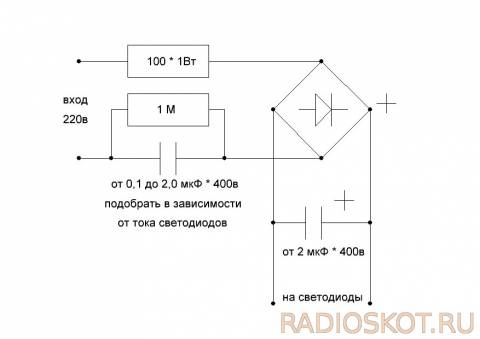

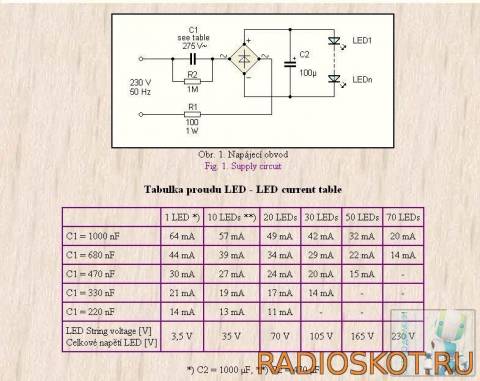

Схема питания LED ламп

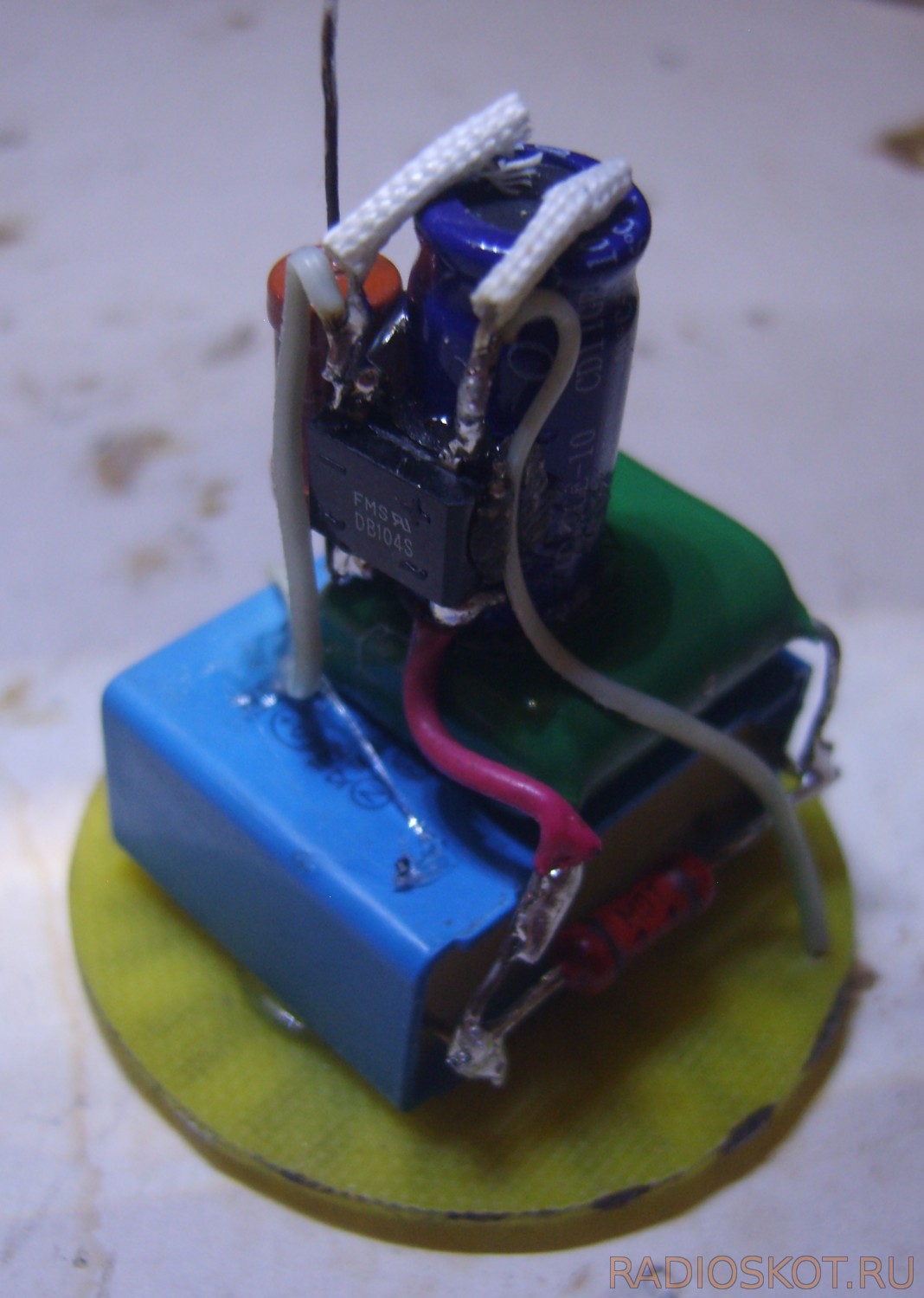

Собирается всё до боли просто, вот схема, для которой нам пригодится:

• резистор 100 Ом * 1 Вт,
• резистор 1 Мом * 0,25 Вт, нужен для разряда неполярного конденсатора после выключения питания,
• хоть какой диодный мост с рабочим напряжением более 400 вольт (либо сборка из четырёх диодов, которые можно взять из числа тех же «энергосберегаек»),
• неполярный конденсатор от 0,1 до 2,0 мкФ на напряжение более 275 вольт (лучше 400 вольт), он ограничивает ток подводимый к светодиодам,
• электролитический конденсатор от 2 мкФ и предельным напряжением более 400 вольт (тоже можно взять из «энергосберегайки»), он сглаживает пульсации напряжения, исключая мигание светодиодов,
• и, естественно, любые однообразные светодиоды.

Все светодиоды соединяются последовательно (плюс к минусу) и подключаются к схеме, соблюдая полярность. Неполярный конденсатор подбирается исходя из тока светодиодов, который можно поглядеть в даташите на данный светодиод, вот по этой таблице:

Но лучше, естественно, вставив в разрыв питания светодиодов мультиметр (на режиме 200 мА) проконтролировать ток, что бы он не превосходил номинальный ток светодиодов, во избежание раннего выхода их из строя.

ПРЕДУПРЕЖДЕНИЕ: Данная схема не имеет гальванической развязки с сетью, потому нужно соблюдать осторожность при работе, не касаться руками оголённых участков цепи, включенного в сеть устройства, во избежание удара током!

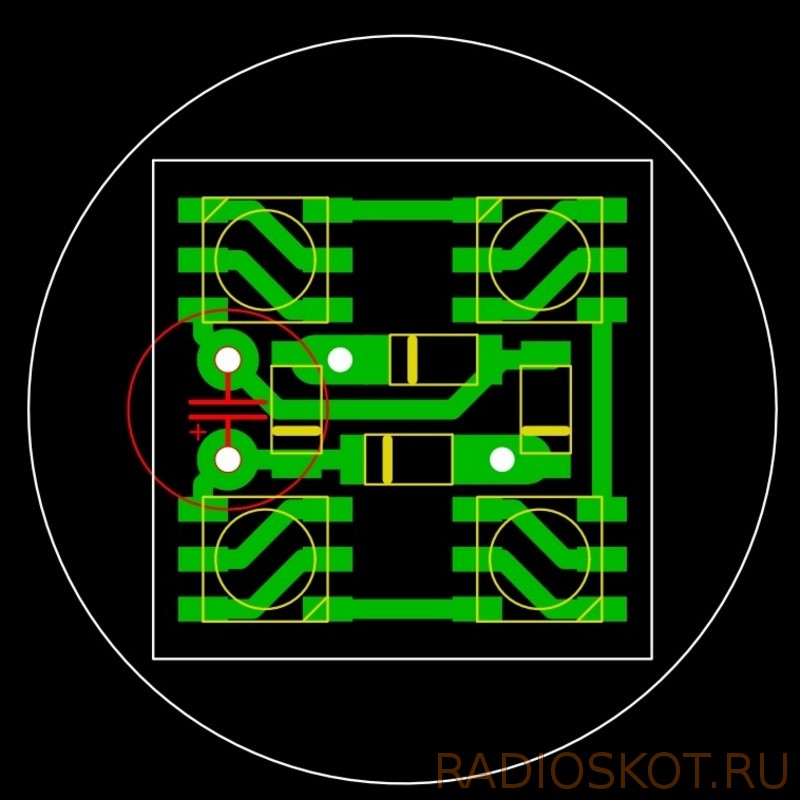

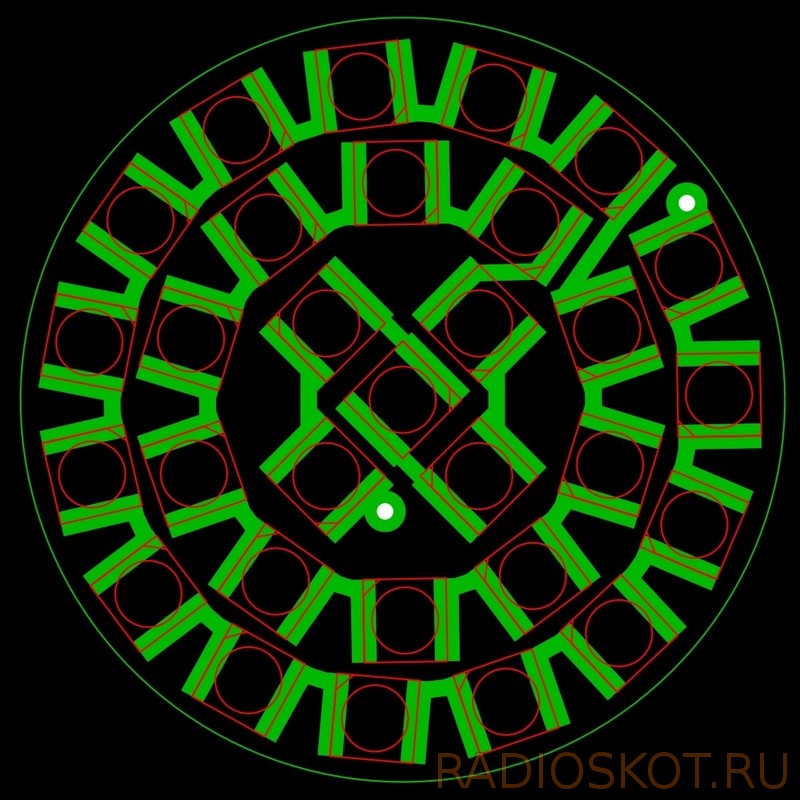

Архивы на печатные платы для ламп сможете скачать по этой ссылке. Фортуны Для вас в творческих начинаниях и до новых встреч на страничках веб-сайта Радиосхемы! С Вами был Тёмыч.
